Классификация свай по способу устройства

Что нужно знать до начала работ:

полную нагрузку, создаваемую весом дома. В расчет берется статическая нагрузка и запас в 15-20% на динамическую нагрузку и неучтенные нагрузки, которые могут возникнуть в дальнейшем. Например, вследствие решения построить мансарду над домом;
особенности грунта. Для определения его несущей способности целесообразно заказать дополнительное исследование;
место размещения грунтовых вод;
шаг установки свай. Этот параметр определяется в процессе расчетов на основании вышеперечисленных. Стандартным считается шаг в 2,5-3 м. для свайного ленточного фундамента. Помимо внешних несущих стен сваи располагаются также под внутренними несущими стенами, в местах пересечения несущих стен (внешних и внутренних), по углам и в местах установки «тяжелых» элементов конструкции, колонн, камина и т.п.

Конструктивное устройство

Буронабивные сваи представляют собой цилиндрические конструкции, основу которых составляет металлический каркас и бетонный наполнитель. В ряде случаев предусмотрена установка обсадной трубы.

Арматурный каркас для буронабивных свай состоит из продольных и окружных армирующих элементов значительного диаметра. Для усиления конструкции некоторые производители используют помимо окружностей из арматуры еще и армирующие полосы из листового металла толщиной 4-8 мм.

ГОСтов, которые регламентируют изготовление буронабивных свай, на данный момент не существует. Отдельные элементы регламентированы, но в целом производители руководствуются ТУ и проектом, в котором содержатся основные требования к конструкции сваи. Основными документами для разработки проекта являются СП 24.13330.2011 и СНиП 2.02.03-85. Расчет буронабивных свай (их количества и параметров) осуществляется индивидуально для каждого конкретного случая. Материал подготовлен для сайта www.moydomik.net

Железобетонные сваи

Делают ж/б сваи только на сертифицированном производстве, имеющем специальное оборудование, при строгом соблюдении технических условий, которые определяет «ГОСТ 19804-2012 Сваи железобетонные заводского изготовления. Общие технические условия». Эти стандарты были утверждены в январе 2014 года пятью странами СНГ и Россией.

Ж/б сваи конструктивно изготавливают из мелкозернистой тяжелой бетонной смеси, которая должна иметь прочность при сжатии не меньше В15 или маркой, указанной в технических расчетах проекта строительства. Для конструкций цельного сечения применяют щебень с размерами фракций до 40 мм, а для пустотелых свай, выполненных в виде оболочек до 20 мм.

Важно отметить, что сваи, так же, подразделяются по характеру взаимодействия с грунтами на:

висячие, которые опираются на трудно сжимаемые грунты, залегающие на определенной глубине;
стойки, которые опираются своим основанием непосредственно на скальные грунты.

Так, при условии, что свая будет упираться в скальные и крупные обломочные виды грунтов необходимо для ее изготовления применять бетон классом не менее В25 по таблице прочности, при любой длине изделия.

Для придания особых свойств ударопрочности, сваи армируют, используя горячекатаную и легированную арматуру типов от А240 до А800, а также стальную проволоку марки от Bр1200 до Bр1500, а в качестве спиралей, сеток и хомутов – простую холоднотянутую проволоку. При этом применяется технология изготовления методом напрягаемой или ненапрягаемой продольной арматуры.

Маркировка ж/б свай

Изготовленные железобетонные сваи маркируются, согласно своих форм, размеров и примененной технологии.

Так буквенная расшифровка по существующему ГОСТу обозначает:

Первая буква
С	сплошная, квадратного сечения, армированная
Вторая буква
П	имеет внутри полость круглого сечения
К	полая круглого сечения, диаметром от 400 до 800 мм
О	типа оболочка, полая внутри, диаметром от 1000 до 3000 мм
1СД	квадратного сплошного сечения, в виде колонн, двух консольная, для расположения по внешним осям
2СД	квадратного сечения, в виде колонн, двух консольная, для расположения по внутренним осям
Ц	квадратного сечения, цельно изготовленная, с преднапряжённой арматурой по центру конструкции
С	составная

К примеру:

СП 80.30-4-А800 – свая сплошная квадратного сечения, цельного изготовления, поперечно армированная, с длиной стержня 80 дм (8 метров), со сторонами сечения 30 см, с напрягаемой арматурной сталью класса А800 и тип армирования №4.

Наиболее широко применяются стандартные железобетонные сваи, которые имеют квадратное сечение размерами 30 или 40 см и длиной от 3 до 14 метров. Если же, при проектных расчетах необходима длина сваи больше чем стандартная, то её изготавливают, как составную. Общая длина при погружении для ж/б составных свай составляет 25 метров.

Буронабивные сваи

В виды свай для фундамента также входят конструкции, изготавливаемые непосредственно на стройплощадке.

Буронабивную опору изготавливают следующим образом.

В грунте делается скважина на глубину сваи. Для этого грунт бурят или пробивают. При первом способе стенки грунта можно укреплять обсадными трубами или глинистым раствором. При достижении нижней отметки пространство под основание расширяют специальным устройством, смонтированным на буровой штанге.
Внутрь скважины вставляется труба из рубероида и опалубка из четырех прутов арматуры с горизонтальными перевязками.
Внутреннее пространство заполняют бетонным раствором с уплотнением вибратором.

Забивные железобетонные сваи

Стандартные забивные железобетонные сваи изготавливаются на заводах и поставляются на объекты строительства в готовом виде. Они нормируются по конструкции, сечению, длине, армированию, марке применяемого бетона.

Классифицируются по способу армирования:

сваи с ненапрягаемой продольной арматурой с поперечным армированием,
с предварительно напряженной продольной арматурой, с поперечным армированием и без него.

цельные,
составные (из отдельных секций)

По геометрии пяты:

заострённые (с остриём),
тупые (без острия).

Отдельные секции составных свай соединяются с помощью специального сочленения «стакан» и фиксируются болтовым соединением или сваркой непосредственно после забивки первой нижней секции, после чего происходит добивка уже на полную длину.

Условная разновидность бурозабивные сваи — это цельные или составные, полые или сплошные, квадратного или круглого сечения сваи, погружаемые в предварительно пробуренные лидерные скважины.

Забивные сваи выпускаются в соответствии с ГОСТ 19804-2012 «Сваи железобетонные заводского изготовления» и подразделяются на следующие основные типы:

С — квадратного сплошного сечения, цельные и составные, с поперечным армированием (серия 1.011.1-10);

СП — квадратного сечения с круглой полостью, без острия, цельные, из-за уменьшенного расхода бетона при изготовлении более доступные по стоимости, толщина стенок от 40 до 65 мм в зависимости от марки применяемого бетона (не менее М200), армирование напрягаемое или ненапрягаемое (ГОСТ 19804.3);

СК — полые круглого сечения диаметром 400-800 мм, без острия, цельные и составные, с ненапрягаемой арматурой (серия 3.501.1);

СО — сваи-оболочки диаметром 1000-3000 мм, цельные и составные, с ненапрягаемой арматурой (серия 3.501.1);

1СД — сваи-колонны квадратного сплошного сечения, без острия, двухконсольные, расположенные по крайним осям здания (ГОСТ 19804.7-83);

2СД — то же, расположенные по средним осям здания;

СЦ — квадратного сплошного сечения, цельные, без поперечного армирования ствола, с напрягаемой арматурой в центре сваи (ГОСТ 19804.4).

Номенклатура забивных железобетонных свай продиктована разнообразием областей применения в зависимости от конструкций надфундаментной части сооружений и грунтовых условий стройплощадки. Готовые забивные железобетонные сваи обладают рядом существенных преимуществ по сравнению с другими видами: дешевизна, низкая себестоимость погружения, простое и недорогое в эксплуатации оборудование, и низкие требования к квалификации персонала. Львиная доля свайных фундаментов выполняется как раз с их использованием.

Исходя из принципа минимизации издержек предпочтение отдаётся тем видам свай, которые при соблюдении всех расчётных параметров, соответствуют требованиям бюджета строительства. Местные условия строительной площадки могут также оказывать влияние на выбор опор для устройства фундамента. Свайный фундамент завершается ростверком или фундаментной плитой.

Забивка свай

Забивка ж/б свай копровой установкой с дизель-молотом

Классическая схема предусматривает забивку вертикально установленной сваи путём нанесения ударов молотом по её оголовку до проектного отказа или достижения проектной глубины. Машина для забивки свай (копровая установка, сваебой) представляет собой молот, на базовой машине. В качестве базовой машины выступают кран на гусеничном ходу, бульдозер или автомобиль повышенной проходимости.

Самый распространённый, простой в эксплуатации и относительно недорогой молот — это копровый дизель-молот, размещаемый на мачте базовой машины в качестве навесного оборудования. Сила удара у него не регулируется в процессе работы. А вот гидравлический молот обладает более гибкими характеристиками, способен тонко регулировать силу удара в процессе работы.

Копровая установка с гидравлическим молотом

Для условий плотной городской застройки критичным становиться требование соблюдения безопасности свайных работ для оснований близлежащих зданий, а также уровня шума. Для забивных свай соблюдения этого требования добиваются применением альтернативных забивке безударных методов погружения свай: вибропогружения и вдавливания. По стоимости вибропогружение дороже примерно в 2 раза, а вдавливание — в 2,5 раза.

Вдавливание свай в Москве в условиях зимы

Для погружения методом вдавливания применяются более дешёвые сваи без усиленного армирования, так как нет необходимости защищать оголовок колонны от ударов молотом сваебоя. Кроме того, издержки снижены за счёт уменьшения точек погружения, вследствие значительного снижения отбраковки свайных элементов.

Процесс забивки ж/б свай – этапы

Если рассматривать полный процесс погружения свай, то его можно описать несколькими последовательными этапами:

доставка. Железобетонные сваи достаточно тяжелые изделия, которые нужно привезти, выгрузить и расположить на строительном участке так, чтобы минимизировать их перемещения в процессе забивки;
разработка плана работ. С учетом места расположения сваи и проекта работы, разрабатывается маршрут движения копера и молота по участку;
подготовка участка. В частности: вывоз мусора, удаление деревьев, выравнивание (если предполагается) и т.п. В некоторых случаях перед установкой свай выполняется рытье котлована;
разметка места установки свай;
нанесение разметки на сваю. Разметка наносится яркой краской с шагом в 1000 мм. Наличие меток позволяет контролировать степень и скорость заглубления сваи в почву;
настройка оборудования;
забивка свай выбранной технологией.

Примечание. В ходе монтажа каждой сваи выполняется контроль уровня ее отклонения от вертикальной оси. Допустимые отклонения содержатся в документе («Контроль качества возведения фундаментов из забивных и буронабивных свай»).

Винтовые сваи – область применения

Целесообразность использования винтовых свай, в том или ином случае, зависит от типа грунта. В частности, их монтаж рекомендован когда:

участок отличается неровным рельефом (наличие склонов);
в регионе наблюдается существенные низкие температуры, обуславливающие значительную глубину промерзания;
на участке присутствуют слабые грунты (торфяник, плывун, глина и т.п.). Плотный грунт расположен глубоко;
строительство ведется в труднодоступных районах и подвоз строительных материалов, а также вывоз почвы из котлована усложнен;
грунтовые воды расположены слишком близко к поверхности почвы;
невозможность обустройства котлована на участке (нет проезда, рядом построены здания и т.п.);
предполагается временное строительство (например, аттракционы, павильоны, шатры).

Зачастую свайно-винтовой фундамент выбирают те застройщики, которые стремятся максимально органично соединить строительство и природный ландшафт.

Согласно СП 24.13330.2011 винтовой фундамент может использоваться только в малоэтажном строительстве при условии применения легких материалов. Обосновано использование винтовых свай под небольшие дома, дачи, срубы, гаражи, беседки, террасы, заборы и т.п.

Примеры применения свай

Высотные здания в условиях плотной городской застройки. Высокая нагрузка на грунт, сложная сеть подземных коммуникаций и близость соседних зданий обусловливает выбор буронабивных свай для устройства фундамента.

Значительная отдалённость от ближайших построек, отсутствие подземных коммуникаций, результаты инженерных изысканий площадки строительства позволили остановить выбор на применении забивных железобетонных свай.

Близость соседних зданий ставит ограничение на применение забивки свай. Устройство свайного поля методом вдавливания железобетонных свай позволяет избежать опасного для оснований соседних зданий динамического воздействия через грунт.

Строительная компания Бест-Строй (Москва) выполняет поставку всех видов и типов забивных железобетонных свай с забивкой (вдавливанием, вибропогружением), а также устройство буровых (буронабивных) свай. Звоните +7 (495) 643-34-98 и сделайте ваш заказ!

Источник

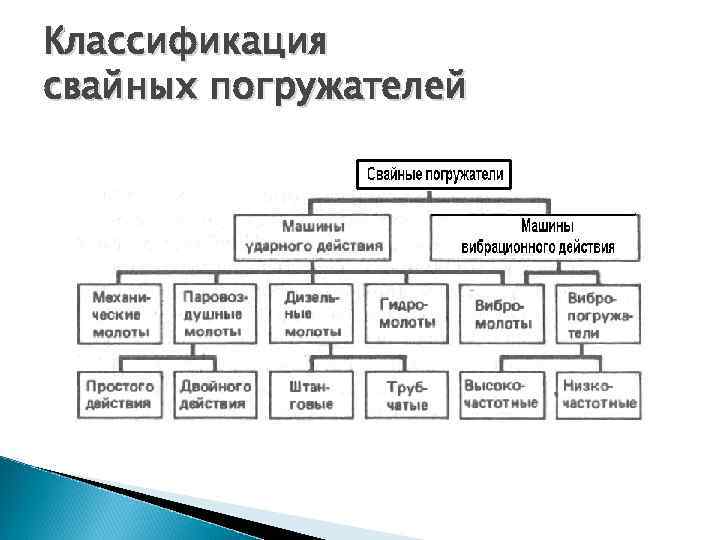

Виды машин для забивки свай

По способу передвижения:

Машины на колесном ходу — такие сваебойные машины создаются из автомобильных кранов на базе тяжелых полноприводных тягачей Урал-375, Урал-420, Краз-250, Камаз-43226. В сравнении с более крупными сваебойными машинами они проигрывают в функциональности — максимальное сечение свай, с которыми работают колесные сваебои, как правило составляет 35*35 см, а их вес не превышает 4.5 тонн. Главное достоинство колесных машин — мобильность и проходимость.
Гусеничная техника — сваебойные машины на базе гусеничных кранов, наиболее популярные модели — КГ-12М, БМ-833, БМ-831, СП49Д. Гусеничные сваебои способны выполнять вертикальное и наклонное погружение свайных столбов длиной до 14 метров и весом до 5 тонн. Главный недостаток гусеничной техники — сложности при перебазировке. Для доставки таких машин на место строительства используются тралы и полуприцепы, поскольку по дорогам общего назначения самостоятельным ходом копры передвигаться не могут.

Рис. 1.6: Гусеничная машина для забивки свай

По производительности:

способные забивать сваи не перемещаясь
работающие с каждой сваей последовательно

В зависимости от способа выполнения свайных работ:

Забивающие сваи в радиусе своего расположения — такие машины оборудованы поворотной рабочей платформой (угол поворота до 360 градусов). Они могут погружать сваи в радиусе 6-10 метров вокруг своего положения, что позволяет значительно ускорить проведение свайных работ.
Выполняющие последовательную забивку свай — в данную группу входят сваебойные машины без поворотной платформы. Такая сваебойная машина, как правило, не имеет самоходной колесной либо гусеничной базы, и перемещается в пределах строительного участка по рельсовым путям.

По габаритным размерам:

По размеру сечения сваи — стандартный максимум сечения для большинства сваебойных машин составляет 35*35 сантиметров, однако существуют и узкоспециализированные копры, забивающие сваи сечением 45*45 см и больше;
По длине сваи — максимальная длина забиваемой сваи ограничена длиной стрелового крана машины. При необходимости забивки свай длиной более 16 метров используются составные конструкции, состоящие из нескольких равных по длине участков.

Особенности железобетонных свай

В строительстве наиболее часто применяются сваи квадратной и прямоугольной формы сплошного сечения. Изделия могут иметь различную конфигурацию:

в виде квадрата;
прямоугольную форму;
двутавровую форму;
в виде круга.

Применение свай, имеющих двутавровое сечение, осуществляется с целью придания конструкции устойчивости к изгибам.На сегодняшний момент применение свай сплошного круглого сечения не осуществляется. Раньше, такой вид свай (длиной не больше 30 метров, диаметром менее 50 см, весом меньше 11 тонн) использовался в строительстве.

Минусы ЖБ-свай

Отличаются большим весом. Из-за этого могут возникнуть трудности в транспортировке, погрузочных/разгрузочных работах, в процессе монтажа.
Для установки требуется применение сваебойного оборудования. Кроме шумности, габаритная тяжелая техника может быть неприменима в некоторых ситуациях – в местах плотных застроек, на небольших строительных участках.
Способны к разрушению, не выдерживают суровых климатических условий. Для северных районов, используются специальные изделия, которые изготавливаются из морозостойкой марки бетона.

Хотя эти характеристики скорее относятся не к минусам, а к особенностям которые нужно учесть при строительстве. Поэтому использование свай из железобетона производится довольно часто, особенно при возведении крупных зданий и сооружений.

Плюсы ЖБ-свай

Высокая несущая способность. Армированный железобетон при правильной установке способен выдерживать колоссальные нагрузки. Самое главное – фундаменты на железобетонных сваях можно использовать под строительство многоэтажных зданий.
Уплотнение грунта. В процессе забивания почва под фундаментом уплотняется, что приводит к повышению прочности и устойчивости основания. За счет уплотнения земляного кома в процессе забивки, свайный столб плотно фиксируется в нижней точке опоры и по бокам. То есть его невозможно расшатать (как часто бывает с винтовыми свайными столбами), нет необходимости в дополнительном укреплении с помощью обвязки.
Длительный срок службы (от 100 лет).
Быстрое возведение. Несмотря на некоторые сложности с монтажом, при наличии необходимого оборудования забивка свай производится быстро и не составляет проблем.
Возведение фундамента не требует земляных работ. В большинстве случаев нет необходимости снимать даже верхний слой почвы, не говоря уже о бурении скважин или рытье котлована.
Простота хранения. Удобная форма позволяет складировать столбы штабелями, а устойчивость к возгоранию, воздействию влаги (в разумных пределах, естественно) и грибковым поражениям не требуют каких-то особых складских условий.

Преимущества использования набивных свай

Этот тип устройства оснований зданий пока не получил широкого распространения, ввиду специфичности используемой для его устройства техники. Однако, развитие технологии и используемых машин позволяет существенно повысить народнохозяйственное значение оснований этого типа. Их использование обладает рядом преимуществ, среди которых:

Возможность сосредоточенного восприятия отдельными сваями существенной нагрузки, достигающей 1000т, что позволяет располагать их под сооружениями, передающими на фундамент большую массу. В большинстве случаев это строения, используемые в промышленности и производстве или многоэтажные здания.

Возможность индивидуального восприятия сваями огромных нагрузок позволяет облегчить конструкцию ростверка или отказаться от его применения в принципе. Связующее или переходное звено, в виде ростверка можно монтировать без использования дополнительных частей и привязки к глубине.

Преимущество набивных свай

Одним из главных положительных качеств, которыми характеризуется этот тип свай, состоит в несущественных абсолютных и относительных величинах их смещения в почве в процессе осадки.

Существенная нагрузка, выдерживаемая конструкцией одного несущего элемента, позволяет избежать использования множества частей забивного типа.

При необходимости использования свай набивного типа, имеющих небольшие размеры их несущую способность можно увеличить за счет выполнения уширения нижней поверхности конструкции. Увеличение опорной поверхности несущих элементов от 7 до 12 раз позволяет в разы увеличить воспринимаемые нагрузки.

Этот тип несущих элементов может использоваться для усиления устройства существующих конструкций фундаментов.

Область применения

В первую очередь, необходимость применения винтовых свай будет диктоваться рельефом местности и климатическими особенностями. Так, винтовые столбы будут полезны в случаях, когда:

Рельеф заметно неровный, со склонами.
Грунты слабые, наполнены торфяником, глиной и т. д. Это означает, что плотный грунт, на который можно было установить фундамент, просто находится слишком глубоко.
Уровень грунтовых вод выше нормы.
Точка промерзания почвы очень глубоко.
Район строительства труднодоступен, на нем нельзя сделать котлован, подвезти стройматериалы.

Также винтовые сваи пригодятся в тех случаях, когда строительство временное, например, объект будет стоять 1–2 сезона.

Дополнительным аргументом к установке будет сам вид постройки, которую такие детали фундамента будут держать на себе. Если заглянуть в СП 24.13330.2011, такой фундамент будет рекомендован к использованию в малоэтажном строительстве с использованием легких материалов. Обычно такими постройками считаются беседки, дачи, гаражи т. д.

Но на деле, винтовые сваи также ставят под:

шумозащитные экраны;
заборы;
мосты, причалы;
рекламные конструкции;
столбы ЛЭП.

Буровые сваи

Буровые сваи классифицируются по способу устройства.

буронабивные, бетонируемые в скважинах, пробуренных в пылевато-глинистых грунтах выше уровня грунтовых вод без крепления стенок скважин,
буронабивные, устраиваемые в скважинах, пробуренных в любых грунтах ниже уровня грунтовых вод — с креплением стенок скважин глинистым раствором или инвентарными обсадными трубами,
буроинъекционные диаметром 150-250 мм, устраиваемые способом нагнетания мелкозернистого бетонного раствора в пробуренные скважины,
буроопускные сваи, устраиваемые путём опускания в скважину железобетонной сваи и заполнения промежутка бетонной смесью.

Виды буронабивных свай отличаются способом устройства и назначением. Собственно, основной вид выполняется прямо по месту расположения методом бурения скважины, заполнения её бетонным раствором и армирования каркасом, заранее заготовленным на всю или частичную глубину скважины из железных стержней и проволоки.

В сложных грунтовых условиях, плывунных, песчаных и грунтах на уровне подземных водоносных слоёв устройство буронабивных свай (БНС) выполняется под защитой извлекаемых инвентарных обсадных труб или под защитой глинистого (бентонитового) раствора. Допустимо оставлять обсадные трубы в грунте, если фильтрация грунтовых вод превышает 200 метров в сутки. Обычно это становиться известным по результатам инженерно-геологических изысканий и для устройства БНС используют более дешёвые оставляемые трубы.

Диаметр буронабивных свай определяется расчётом несущей способности и может находится в пределах 300-2000 мм, а глубина — ещё и уровнем залегания несущего опорного слоя грунта, и может достигать 76 м. Назначение буронабивных свай — обеспечение прочного фундамента для массивных зданий и сооружений за счёт большого диаметра и глубины погружения, позволяющей достичь малосжимаемых несущих пластов и обеспечения опорной пяты большой площади.

В простых грунтовых условиях применяется менее затратный метод устройства буронабивных свай непрерывным полым шнеком. Суть метода заключается в том, что бетонирование выполняется не с помощью отдельной бетонолитной трубы, а непосредственно через полость бурового шнека. По достижении буром проектной глубины в его полость под давлением подаётся бетон и по мере подъёма скважина заполняется бетоном. На последней стадии происходит погружение армокаркаса. После схватывания и выдержки бетона свая готова.

Буроинъекционные сваи (БИС) имеют особое применение: укрепление старых, ветхих оснований зданий, а также в случае опасности оседания и подвижек грунта. Бурение диаметром 150-250 мм происходит в непосредственной близости или сквозь массив фундаментной конструкции. Армирование БИС в этих случаях может и не производится.

Буросекущие сваи предназначены для устройства сплошной бетонной стены, способной нести функцию шпунтового ограждения котлована, служить фундаментом и стеной подвальной части здания. Выполняются методом последовательного бурения и бетонирования сначала нечётных скважин, а затем чётных с обеспечением их зацепления.

Расчёт свай

Расчёт фундаментных свай-стоек выполняется:

По несущей способности грунта под пятой сваи,
По прочности конструкции сваи,
По имеющимся горизонтальным нагрузкам.

Последовательность подбора, изготовления, заглубления, проверки качества, испытаний свай регламентируется СНиП 2.02.03-85 «Свайные фундаменты».

Определение набивных свай и их виды

Набивные сваи представляют собой опорные элементы, служащие для передачи и распределения массы сооружения по несущей поверхности грунта, выполненные для поддержки опоры здания. Эти элементы могут выполняться в виде пустотелых конструкций, монтируемых на подготовленный участок почвы и позже заполняемых наполнителем. В другом варианте конструкции изготавливаются в виде уплотняемых элементов грунта, усиливаемых бетонным раствором или без него

При таком исполнении критически важно достичь максимально возможной идентичности материала и технологии изготовления структуре грунта в уплотненном состоянии. В общем случае, конструкция набивной сваи состоит из:

Набивные сваи и их виды

тела опорного элемента, монтируемого на месте специально подготовленного котлована в виде бетонной, железобетонной конструкции или выполняемого по принципу уплотнения почвы с использованием принципа вертикально перемещающейся трубы;
оголовка, к поверхности которого монтируется ростверк, соединяющий отдельную сваю или их группу с верхней точкой фундамента здания;
пяты, представляющей собой опорную поверхность сваи, выполненной в виде уширенной части с целью увеличения плоскости опоры с грунтом.

МЕТОДЫ КОНТРОЛЯ

3.1. Испытания свай на трещиностойкость следует проводить нагружением по ГОСТ 8829 или без нагружения (при воздействии только собственного веса сваи) по схемам, установленным стандартами или рабочими чертежами на сваи конкретных типов. Число свай одного типа, отбираемых для испытаний на трещиностойкость, должно быть не менее двух.

3.2. Прочность бетона сваи определяют по ГОСТ 10180 на серии образцов, изготовленных из бетонной смеси рабочего состава и хранившихся в условиях, установленных ГОСТ 18105*.

________________

* На территории Российской Федерации действует ГОСТ Р 53231-2008. — Примечание изготовителя базы данных.

При испытании свай методами неразрушающего контроля фактическую, передаточную и отпускную прочность бетона на сжатие следует определять ультразвуковым методом по ГОСТ 17624 или приборами механического действия по ГОСТ 22690, а также другими методами, предусмотренными для испытаний бетона.

3.3. Морозостойкость бетона свай следует контролировать по ГОСТ 10060.0 — ГОСТ 10060.4 или ультразвуковым методом по ГОСТ 26134 на серии образцов, изготовленных из бетонной смеси рабочего состава.

3.4. Водонепроницаемость бетона свай определяют по ГОСТ 12730.0 и ГОСТ 12730.5.

3.5. Контроль сварных арматурных и закладных изделий — по ГОСТ 10922.

3.6. Силу натяжения арматуры, контролируемую по окончании натяжения, измеряют по ГОСТ 22362.

3.7. Размеры, отклонения от прямолинейности боковых граней и от перпендикулярности торцевых граней свай, ширину раскрытия поверхностных технологических трещин, размеры раковин, наплывов и околов бетона свай следует проверять методами, установленными ГОСТ 26433.0 и ГОСТ 26433.1.

3.7.1. Положение острия (или наконечника) сваи относительно центра ее поперечного сечения проверяют измерением расстояния между осью острия (наконечника) и двумя стальными пластинами или угольниками, закрепленными струбцинами в нижней прямоугольной части сваи, или при помощи специального кондуктора.

3.8. Размеры и положение арматурных и закладных изделий, а также толщину защитного слоя бетона следует определять по ГОСТ 17625 и ГОСТ 22904.

Толщину защитного слоя бетона следует проверять по верхней и двум боковым граням сваи на двух участках, расположенных между подъемными петлями на расстоянии не менее 100 мм от петли вдоль оси сваи, а для свай с ненапрягаемой арматурой и в торце сваи — в местах расположения продольных стержней.
