Особенности монтажа и подключения к водопроводу и канализации писсуара

Монтаж

Особенности самостоятельной установки заключаются в разновидности писсуара по типу крепления. Например, монтировать угловую модель сложнее, чем традиционный тип.

Как установить напольный писсуар для мужчин

Установка напольного писсуара похожа на монтаж традиционного унитаза. Выпуск воды в таких моделях вертикальный, поэтому сифон монтируется в пол. Если сифон отсутствует, то затвор вставляется прямо в трубу, после чего проверяют все стыки, смазывают их силиконом.

Как вешать на стену

Сначала намечают место на стене, где будет размещаться писсуар. Затем с помощью перфоратора делают отверстия в стене и прикручивают прибор на анкера, проверив их надежность. Писсуар должен висеть на стене прямо и ровно. Если стена хрупкая, применяют специальную инсталляцию. Далее сливную трубу соединяют с писсуаром, после чего подключат к канализационной системе. В этом случае выпуск воды – горизонтальный.

Как установить и подключить угловую модель

Угловые конструкции в магазинах встречаются не часто, они отличаются наличием прямого угла в обратной части писсуара.

Система подводки воды здесь скрытая с целью экономии места в санузле. Выпуск воды горизонтальный, поэтому монтаж осуществляется согласно установке традиционного настенного варианта.

Установка крышки

Если в конструкции прибора предусмотрены отверстия для крышки, то ее также необходимо установить. Для этого в комплекте с писсуаром идут специальные крепления, которые накручиваются на крышку из дюропласта или пластика, после чего вставляются на сам прибор.

Полезные советы

Когда вы смогли, наконец, определиться с выбором устройства и подобрать соответствующую вашим нуждам модель, в процессе установки все равно может возникнуть ряд вопросов, например, высота крепления сантехники. В этом случае писсуар следует устанавливать на ту высоту, которая удобнее для вас, нет никаких определенных норм и правил на этот счет.

Перед креплением к стене убедитесь, что она достаточна прочная, чтобы выдержать вес устройства. Легкие межкомнатные перегородки, выполненные из гипсокартона, для этого явно не подходят. Перед монтажом правильно подготовьте основание. Стена должна иметь ровную и гладкую поверхность. Если этого нет, то придется заняться ее выравниванием.

Но, если стена не прочная, а другого подходящего места нет, то стоит задуматься об устройстве инсталляции. Она представляет собой прочную раму, изготовленную из прочного металлического профиля. Впоследствии инсталляция полностью убирается внутрь стены или закрывается облицовкой.

После установки и подключения писсуара к системам водоснабжения и канализации обязательно проверьте все стыки на герметичность и проведите первый, пробный пуск системы. Когда все нюансы учтены и новая сантехника проверена, ею можно начинать пользоваться.

Источник

Размеры санузлов в зависимости от вида и назначения здания

Функционал санитарных комнат может различаться. Они бывают общими и индивидуальными, с душевыми кабинами и без них. Это, вкупе с габаритами устанавливаемого оборудования и способом блокирования помещений, влияет на размеры санузлов.

Размеры туалетов в общественных зданиях

Минимальные размеры санузла в общественных зданиях на конкретных примерах:

Условия задачи Детские учреждения Прочие общественные здания (см)

Кабинка с открываемой наружу дверью

85*120

Вариант без двери

80*100

Индивидуальный туалет на один унитаз

240*90

135*80

150*180

150*150

Высота экранов между кабинками

175 180

Отступ фронта кабинок от стены, когда нет писсуаров

110 130

Отступ линии кабинок от стены с писсуарами

180 200

Кабинки друг напротив друга, с дверями и без

150 150

Отступ стены с писсуарами от противоположной или поперечной стены

100 100

Проход между двумя параллельными фронтами писсуаров

120 (умывальников 160) 120 (умывальников 160)

Расстояние от умывальников до противоположной стены

110 110

Размещение приборов

Размеры кабин или индивидуальных туалетных комнат зависят от набора сантехнического оборудования и их предназначения.

Пример планировки туалетов на предприятии

Минимальная длина кабинки с унитазом для взрослого человека 120 см.

Меньше размер может быть, только если унитаз встроен в подиум и имеет автоматический смыв (без стульчака и бачка), – 103 см.

Размер кабинки туалета со встроенным унитазом в общественном здании

Для удобства свои размеры имеют и функциональные зоны. Например, зона пользования писсуаром – 500*420 мм, а в некоторых учреждениях ещё предусматривают и полноту людей.

Сколько должно быть приборов

Общее количество сантехприборов, которое должно быть установлено в санузле, определяют простым расчётом. Зависит он от вида деятельности организации.

Спортивные сооружения

Если это спортивное сооружение, то для тренирующихся ставят минимум один унитаз на 30 женских шкафчиков для переодевания и на 135 мужских. В последнем случае добавляют ещё и 1 писсуар на 45 мест.

Для единовременно работающих сотрудников и тренеров предусматривают отдельный туалет: 1 унитаз на 15/60 (женщины/мужчины). На 20 мужчин ещё добавляют 1 писсуар.

При общем количестве сотрудников и тренирующихся менее 20, может быть предусмотрен всего 1 санузел с единственным унитазом.

Для зрителей количество сантехприборов рассчитывают из таких соображений: 1 унитаз на 40/330 (женщины/мужчины) + 1 писсуар на 66 мужчин. Количество умывальников зависит от количества унитазов и писсуаров. В женских туалетах это соотношение составляет 1:4, в мужских туалетах – 1:8, в тренерских санузлах (они, как правило, индивидуальные) – 1:1.

Максимальное количество приборов, установленных в одном помещении, не должно превышать сорока штук.

Душевые кабины в спортивном учреждении

Торговые предприятия

Для торговых предприятий порядок расчёта количества приборов совсем другой. Нормы почему-то завязаны на размере торгового зала и его ассортименте.

Проектируют 1 унитаз на 400 квадратов продовольственного магазина, и 600 — непродовольственного. В маркетах с универсальным набором товаров нормирование привязано к суммарной площади, иногда с поэтажным размещением туалетов.

Туалет в торговом центре

Развлекательные центры и образовательные учреждения

В зданиях развлекательных центров и образовательных учреждений количество сантехнических приборов зависит от количества посетителей или учащихся, на которое оно рассчитано.

Гостиницы и профилактории

В гостиницах, если санузла нет в номере, на каждом этаже размещают общий туалет с отдельными входами для мужчин и женщин из коридора.

Количество приборов в них зависит от максимальной заполненности гостиницы с учётом персонала: в мужских 1 унитаз + 1 писсуар/18 человек, в женских 1 унитаз/12 человек. Ванная или душевая – одна на 30 человек.

В лечебно-профилактических учреждениях и предприятиях общепита число приборов определено технологической частью проектной документации.

Размер туалета для инвалидов

Туалетная комната для инвалида, который заезжает в неё на коляске, существенно отличается по размеру от стандартной.

Размер санузла в общественных зданиях – для инвалидов и стандартный

Именно поэтому при проектировании общественных туалетов по минимуму должны предусматривать такие нормы:

  • одна кабина 1,65*1,8 м для колясочников (с управлением стока воды на боковой стене);
  • одна кабинка с поручнями по бокам для людей, использующих при движении костыли;
  • один писсуар на высоте 40 см от пола с поручнями с двух сторон;
  • одна раковина-умывальник на высоте 80 см от пола, тоже с поручнями;

Оборудование туалета для инвалидов

Высота установки сантехники

Высота установки смесителей от уровня чистого пола:

  • 800 мм для водоразборных кранов в банях, смывных кранов унитазов, смесителей инвентарных моек в общественных и лечебных учреждениях, смесителей для ванн;
  • 1100 мм для смесителей и моек клеенок в лечебных учреждениях, смесителей общих для ванн и умывальников, смесителей локтевых для хирургических умывальников;
  • 600 мм для кранов, обеспечивающих подачу воды для мытья полов в туалетных комнатах общественных зданий;
  • 1200 мм для смесителей душа.
Санитарные приборы Высота установки от уровня чистого пола, мм
В жилых, общественных и производственных зданиях В школах и детских лечебных учреждениях В дошкольных учреждениях и в помещениях для инвалидов, передвигающихся с помощью различных приспособлений
Умывальники* (до верха борта) 800 700 500
Раковины и мойки** (до верха борта) 850 850 500
Ванны (до верха борта) 600 500 500
Писсуары настенные и лотковые (до верха борта) 650 500 400
Душевые поддоны (до верха борта) 400 400 300
ПРИМЕЧАНИЯ Допускаемые отклонения высоты установки санитарных приборов для отдельно стоящих приборов не должны превышать ±20 мм, а при групповой установке однотипных приборов 5 мм. Смывная труба для промывки писсуарного лотка должна быть направлена отверстиями к стене под углом 45° вниз. При установке общего смесителя для умывальника и ванны высота установки умывальника должна быть 850 мм до верха борта.

Высота установки санитарных приборов в лечебных учреждениях должна приниматься следующей, мм:

  • мойка инвентарная чугунная (до верха бортов) — 650;
  • мойка для клеенок — 700;
  • видуар (до верха) — 400;
  • бачок для дезинфицирующего раствора (до низа бачка) — 1230.

Расстояния между осями умывальников следует принимать не менее 650 мм, ручных и ножных ванн, писсуаров — не менее 700 мм. В помещениях для инвалидов умывальники, раковины и мойки следует устанавливать на расстоянии от боковой стены помещения не менее 200 мм.

* Умывальник — керамическое изделие, то, что обычно мы называем раковиной

** Раковина (согласно ГОСТ 30493-96) — раковина стальная эмалированная. Мойка — та что для кухни.

Высота установки смесителей от уровня чистого пола:

  • 800 мм для водоразборных кранов в банях, смывных кранов унитазов, смесителей инвентарных моек в общественных и лечебных учреждениях, смесителей для ванн;
  • 800 мм для смесителей видуаров с косым выпуском;
  • 1000 мм для смесителей видуаров с прямым выпуском;
  • 1100 мм для смесителей и моек клеенок в лечебных учреждениях, смесителей общих для ванн и умывальников, смесителей локтевых для хирургических умывальников;
  • 600 мм для кранов, обеспечивающих подачу воды для мытья полов в туалетных комнатах общественных зданий;
  • 1200 мм для смесителей душа.

Душевые головки должны устанавливаться на высоте:

  • от 2100 до 2250 мм, отмеренной от низа сетки душа до уровня чистого пола;
  • от 1700 до 1850 мм в кабинах для инвалидов;
  • 1500 мм, отмеренной от днища поддона, в детских дошкольных учреждениях. Отклонения от размеров, указанных в настоящем пункте, не должны превышать 20 мм.

источник

Очистка при помощи химических средств

Люди давно уже привыкли пользоваться готовыми решениями во всех сферах своей жизни и производители этим успешно пользуются. Магазины бытовой химии предлагают достаточно широкий выбор специализированных средств для прочистки труб и унитазов. Они представлены в виде жидкостей, гелей, порошков и гранул. Могут быть одноразовые упаковки и большие ёмкости, рассчитанные на несколько раз. Эти средства великолепно справляются с проблемой, выполняя ещё и ряд других функций: Дезинфицируют очищаемую сантехнику. Устраняют неприятный запах из труб канализации. Поддерживают трубы в чистом состоянии. Оказывают профилактическое действие. Самые распространённые бренды:

Процесс установки

На пол

Стоит отметить что из-за того что непосредственный выпуск такого вида находится в вертикальном положении, в принципе ничем не отличается от унитаза, то следовательно сама манипуляция установки очень даже похожа, если не аналогична.

Именно эта особенность и стала еще одной причиной, почему такие модели не пользуются спросом среди людей, живущих в квартирах. Так как там попросту необходимое место для установки занято унитазом.

К самому процессу установки такого писсуара можно приступать именно в тот момент, когда будут закончены работы по укладке трубопровода канализационного на полу, а также после того как будут вмонтированы затворы гидравлические. Стоит отметить, что секции необходимо устанавливать исключительно ниже уровня самого пола , посредством своеобразного насаживания в затвор гидравлический выпускных отверстий.

После манипуляции необходимо в тех местах, где имеются неплотные соприкосновения самой чаши и выпуска писсуара, а также затвор заделать смоляной прядью и асбестоцементом.

На стену

В первую очередь хотелось бы отметить то, что такого рода писсуары цепляются на стену посредством использования специальных дюбелей, которые продеваются непосредственно через подготовленные на изделии отверстия. К тому же если стена, на которую нужно установить изделие достаточно хрупкая, монтирование нужно провести непосредственно в саму стену либо применить инсталляционную систему.

К тому же если корпус писсуара не располагает затвором гидравлическим, у таком случае в обязательном порядке необходимо провести установку самого сифона, благодаря которому труба канализационная и писсуар буду соединены.

Ход работы следующий: в первую очередь вам необходимо отметить место, где собственно и будет, находится изделие. Но помните, что его заранее нужно выровнять, так как в ином случае ровного монтажа не выйдет.

После этого просверлите отверстия, размеры которых должны совпадать с дюбелями, после этого наденьте на них пробки. Следующее что нужно сделать, так это соединить трубу (сливную) с писсуаром. После этого возьмите трубку сифона отводную и посредством патрубка соедините с канализационным раструбом.

Конечная часть патрубка нужно смазать посредством сурика, намотать в трех-четырех миллиметрах прядь льняную, опять обмазать суриком и после этого вставить непосредственно в раструб. После чего соединение закрепить с помощью цемента.

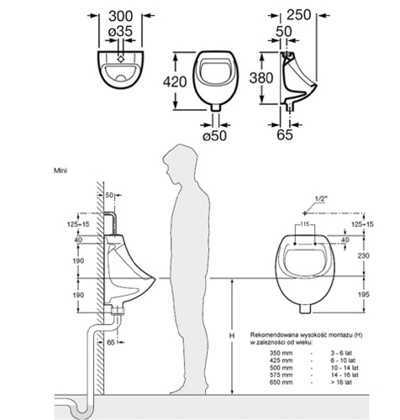

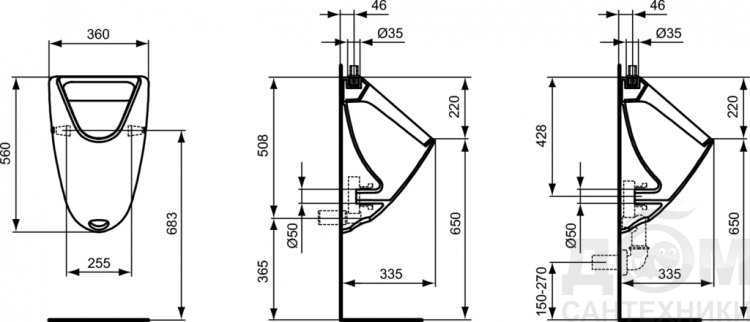

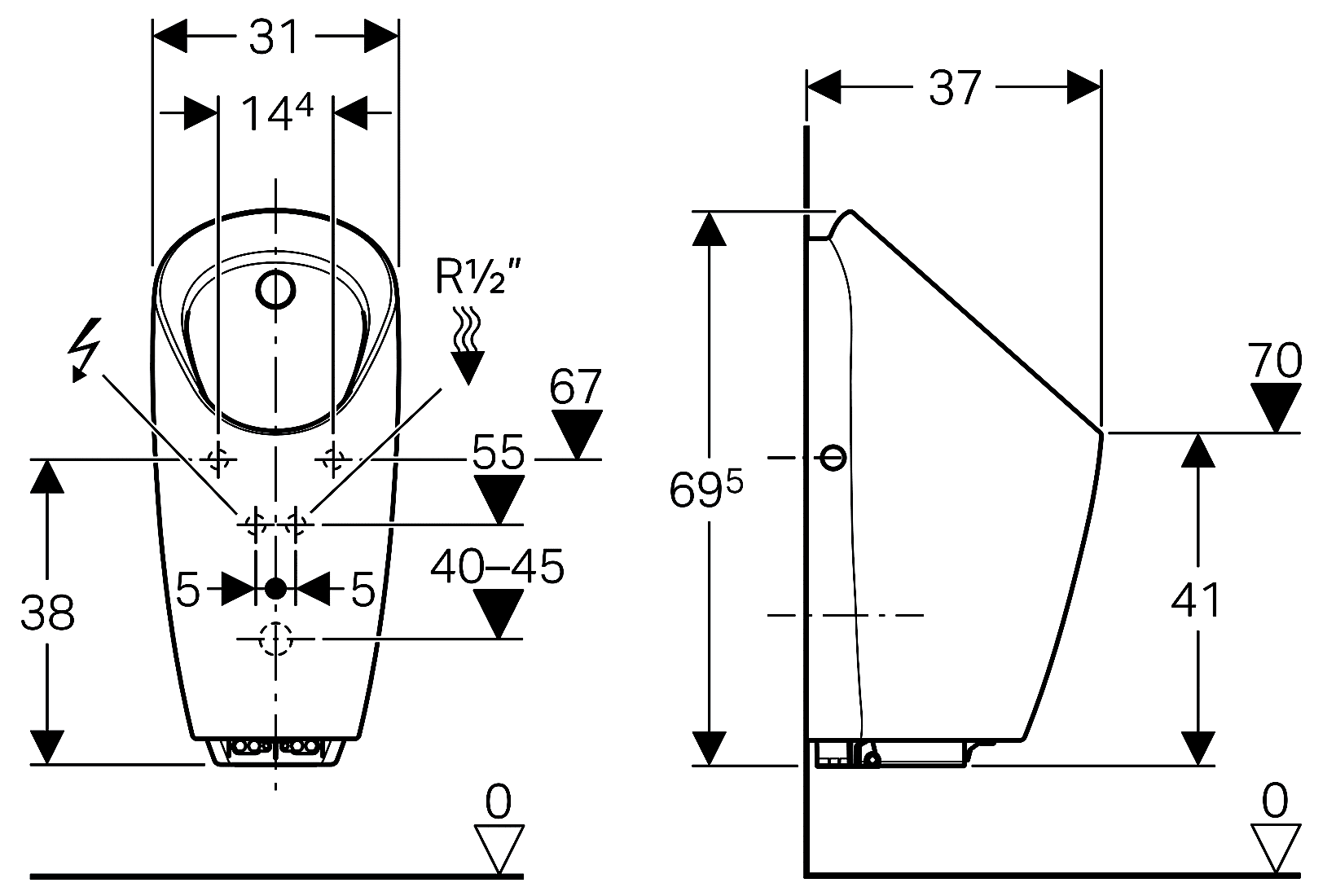

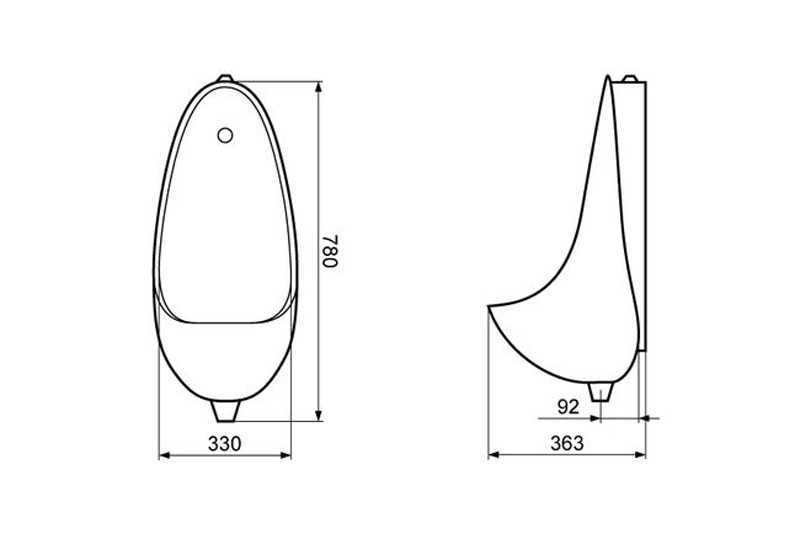

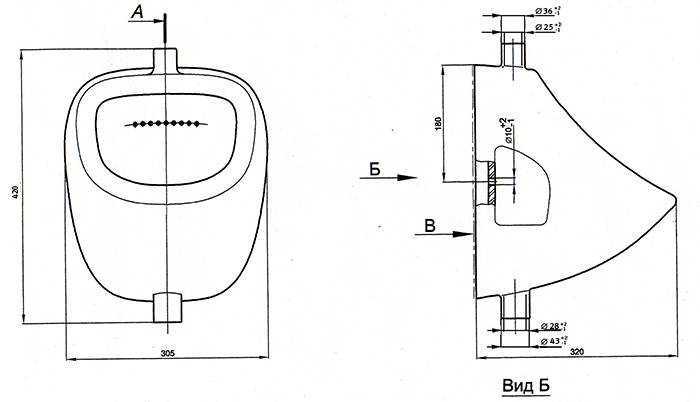

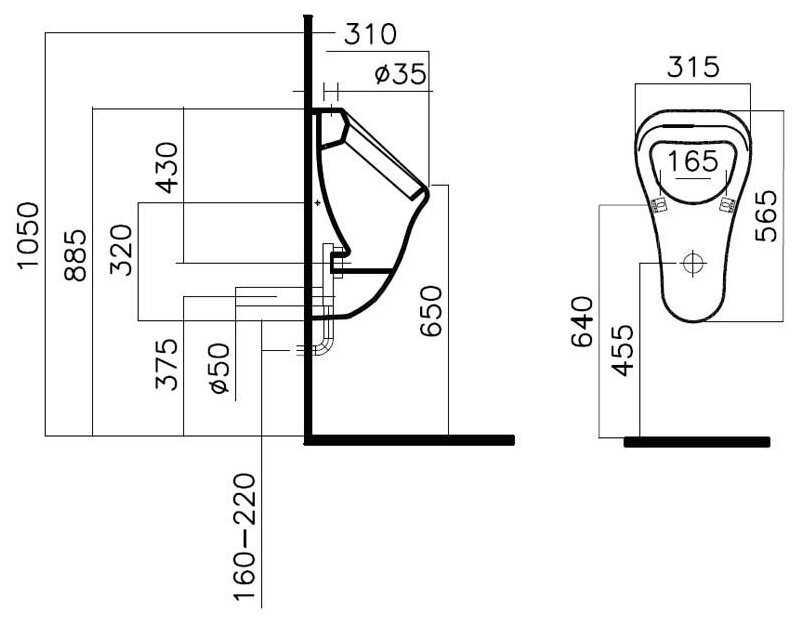

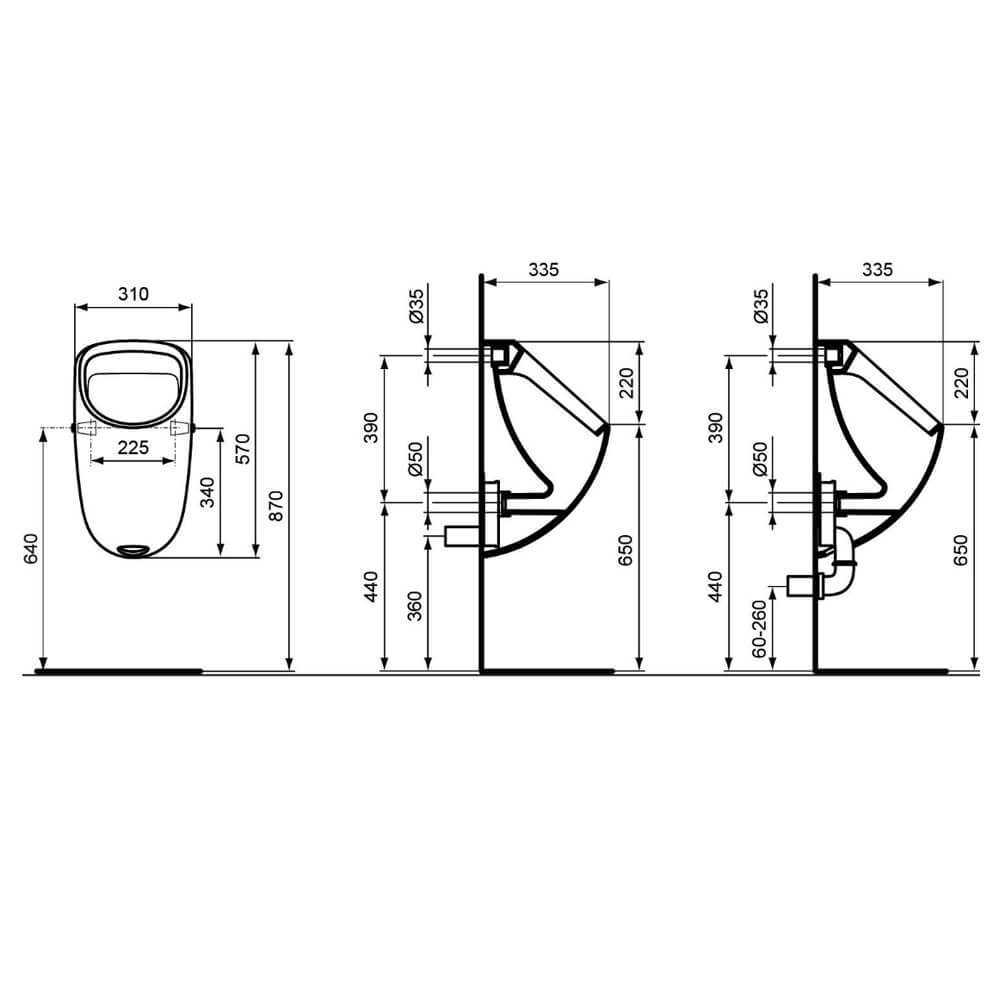

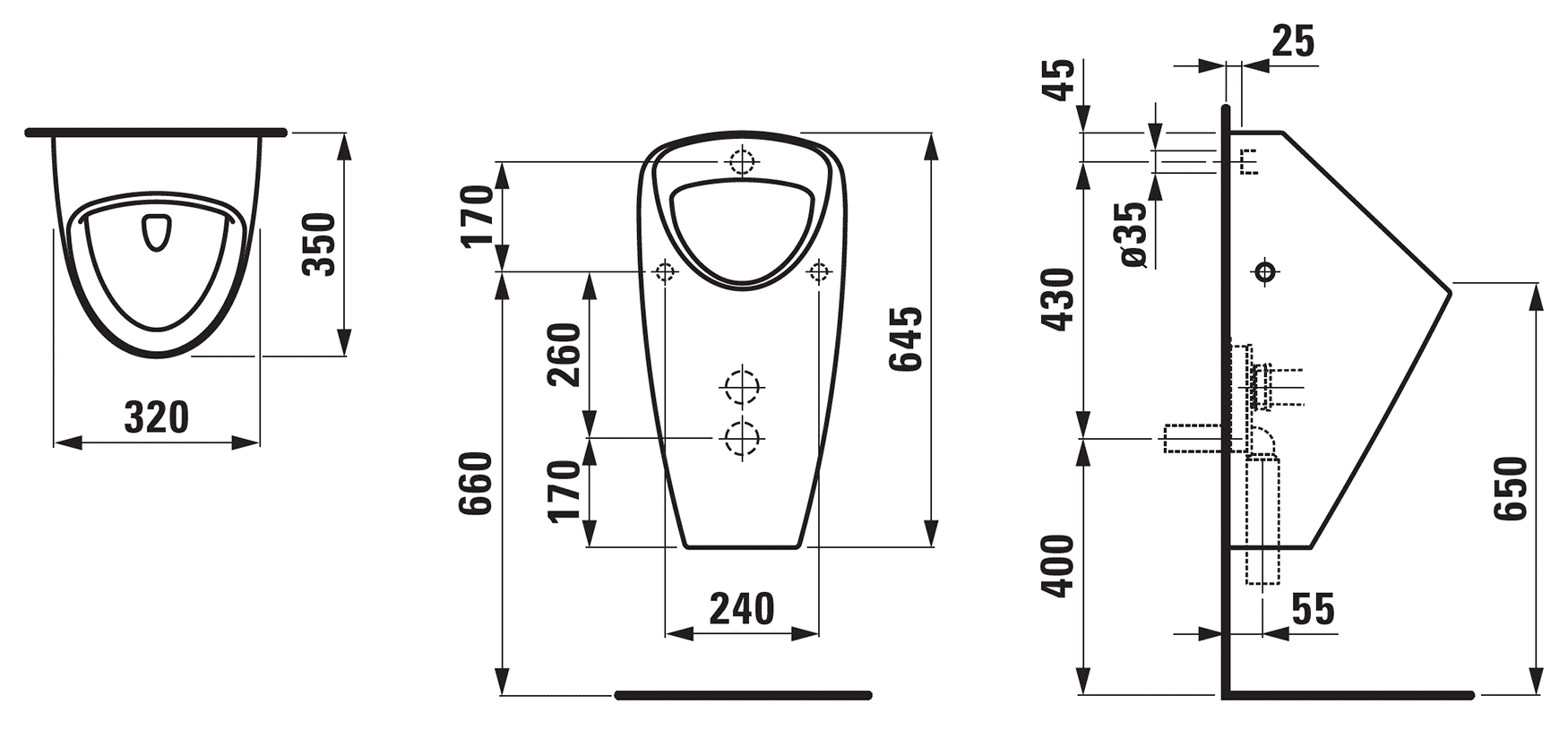

Схема установки такого типа писсуара выглядит следующим образом:

Простое решение

Начнём с самого простого решения. Это недорогой настенный керамический писсуар небольшого размера Colombo с уникальным названием «Снайпер». Для того, чтобы установить его, понадобится сифон и смывное устройство, крепёж для установки писсуара искать не надо: он входит в комплект поставки. Поскольку писсуар мы выбрали недорогой, то и комплектующие предлагаем из такого же ценового сегмента.

Открытый пластиковый сифон Alcaplast A45A с горизонтальным выпуском подходит для подключения к канализации, расположенной в стене. Он легко разбирается для обслуживания и выглядит вполне пристойно. Нажимным краном для смыва Ideal Standard B7120AA легко пользоваться даже маленькому ребёнку. Для включения подачи воды надо нажать на кнопку, выключение же происходит автоматически.

Маленький писсуар

Сифон для писсуара

Нажимной смывной кран

За и против

Многие считают писсуары чем-то совсем ненужным, если говорить о домашнем санузле. В чем-то они, конечно, правы. Ведь есть унитаз, который прекрасно справляется со всеми функциями самостоятельно. Так что писсуар воспринимается как нечто, занимающее дополнительное место в и без того обычно тесной ванной комнате. Мы привыкли видеть писсуары в кафе, ресторане, кинотеатре — в общем в каждом общественном месте, но точно что не у себе дома. Но стоит заметить – если вы любите принимать гостей, он вам будет очень кстати.

С другой стороны писсуар намного удобней мужчинам для определенных нужд. А что плохого в дополнительном комфорте? Ведь дома как нигде хочется максимум удобств. Если вам позволяют финансы, а в ванная весьма просторна, то почему бы и нет? Тем более, что рынок сейчас предлагает много оригинальных и смешных конструкций. Да и места занимает такой предмет совсем немного, честно говоря.

Какими должны быть размеры туалета в квартире по ГОСТу и СНиПам

На этапе ремонта в доме или квартире многие стараются увеличить площадь именно за счёт размеров туалета и очень часто на эту комнату оставляют совсем мало места. Чтобы не ошибиться с площадью и потом не иметь проблем с государственными службами, нужно учитывать принятые по СНиПу стандартные размеры туалета в квартире.

В нормативно-правовых документах России существует большой перечень правил, регулирующих параметры санузлов, а также определяющих минимальные размеры туалета в квартире, доме или любом другом общественном помещении.

Также нормы устанавливают не только размеры, но и месторасположение санузла. Например, согласно правилам БТИ, если в результате перепланировки туалет оказался над жилой зоной или кухней, в оформлении такой квартиры откажут, а значит, придётся все переделывать. Иногда снисхождение делают лишь при проектировании двухуровневых квартир. В любом случае при расчёте размеров туалета в квартире панельного дома следует предварительно продумать все нюансы.

По нормативам СНиП минимальный размер туалета должен быть – 0,8х1,2х2,5 м

Единственное, когда можно не обращать внимания на принятые нормы и правила, – при планировании расположения и размеров туалета в частном доме, если не используется подключение ни к центральной канализации, ни к водоснабжению

И все-таки, прежде чем отказываться от установленных параметров, нужно принять во внимание стандартные размеры туалета, регламентируемые СНиПом:

  • ширина – не менее 0,8 м;
  • длина – от 1,2 м;
  • высота стен – от 2,5 м.

Согласно нормам, выделяют стандартные размеры туалета в квартире, которые указаны в данной таблице:

Тип помещения Ширина, м Длина, м Площадь, м²
Санузел с установленным унитазом и умывальником 1 1,5 1,5
Совмещённый туалет и ванная 1,982,52,5 1,731,62,35 3,4245,9
Совмещённый санузел с душевой кабиной (вместо ванны) 1,4 1,6 2,24

При планировании туалета в частном доме эти стандарты можно округлить и сделать более просторное помещение, в котором свободно разместятся все предметы сантехники, при этом останется достаточно места для комфортного перемещения.

Минимальные размеры туалета, которые нужно учитывать при планировании пространства

Отдельно следует сказать о том, что согласно принятым нормам, если туалетная комната располагается на мансардном этаже, то расстояние от унитаза и до наклонного потолка не должно быть меньше 105 см. Другие важные правила, которые необходимо соблюдать при планировании размеров туалета в квартире:

Биде должно располагаться на расстоянии минимум 25 см от унитаза

  1. Дверь комнаты должна открываться строго наружу. Устанавливать дверь, которая распахивается внутрь, категорически не рекомендуется.
  2. Выход из санузла должен быть организован только в коридор или прихожую. Располагать дверь туалета вплотную к жилой зоне, а тем более к кухне, нельзя.
  3. При выходе из коридора высота потолка не должна быть меньше 210 см, что актуально в том случае, если планируется сделать в коридоре антресоль.

Нормами ГОСТа и СНиПа также регламентируется установка сантехники. Поэтому, если в санузле планируется установить не только унитаз, но и биде, умывальник или душевую кабину, нужно учитывать следующие показатели:

  1. Перед душевой кабиной или чашей ванны должно быть не менее 70 см свободного пространства.
  2. Биде нужно удалить от унитаза на расстояние не меньше 25 см. Располагать прибор при этом можно с любой стороны.
  3. Оптимальная дистанция от средней оси чаши и до боковой стены составляет 45 см.
  4. От передней стороны унитаза и до ближайшей стены должно быть 60 см свободного пространства, по сторонам рекомендуется оставить по 25-35 см.
  5. Если установлен умывальник, расстояние от него до ближайшей поверхности не должно быть меньше 70 см.

Умывальник желательно устанавливать на расстоянии не меньше 70 см от унитаза

Следует отметить, что предложенные стандарты больше подходят в том случае, если речь идёт о туалете, имеющем большую площадь, когда сложно определиться, как разместить все предметы сантехники. Зачастую площадь туалета в хрущевке не превышает нескольких квадратов. В таком случае унитаза устанавливают у задней стенки посредине кабинки, а на другие элементы редко находится дополнительное место. Также нужно отметить, что приведенные нормы в большей степени касаются планировки отдельного туалета. При оформлении совмещённого санузла столь строгие правила не действуют – при перепланировке нужно основываться на личном комфорте.

Виды и выбор места установки

А сейчас давайте поговорим о том какие именно они бывают и как производить установку того и другого вида. И так.

Настенные

Такого рода агрегаты в большинстве случаев на сегодняшний день применяются в квартирах. Такая их популярность возросла из-за того что они достаточно компактны тем самым занимают мало места и удобны.

Даже не смотря на то, что их ценовая категория немного выше, нежели напольных устройств, это не останавливает покупателей. Так как их выбор в первую очередь обусловлен тем, что благодаря своей компактности они занимают мало места, и они не мешают производить непосредственную уборку туалетной комнаты.

Стоит отметить, что некоторые их модели располагают сифонами цельнолитыми. В большинстве случаев бачок к ним не прилагается, так как они обладают специальным краном слива, который подает воду непосредственно из водопровода в необходимый момент.

Суть монтажа заключается в предварительном определении места, где он будет в дальнейшем находится. Нужно отметить, что это должно быть такое место, где бы данное гигиеническое устройство не мешало производить остальные манипуляции. Лучше всего если он будет размещен непосредственно в угловой зоне.

Вся полезная и интересная информация о подвесных унитазах с инсталляцией в этой публикации.

Разновидности и принцип действия женских писсуаров описаны здесь.

Напольные

Такого рода писсуары не пользуются особым спросом и если и устанавливаются, то в общественных местах. В основном их ставят сразу несколько, отдельными секциями, отделяя друг от друга кабинками. Изготовляются они из керамики.

По сути особого внимания месту их установки не уделяется, так как естественно, что они должны быть расположены на оптимальном расстоянии друг от друга.

Важные моменты, которые необходимо знать перед покупкой

Обязательно изначально определитесь, каким способом будет осуществляться установка писсуара, какой способ крепления для вас предпочтительнее, как будут отводиться сточные воды и какие дополнительные опции вам нужны. Возможно, вы предпочтете модель, имеющую автоматический слив или устройство с увеличенной пропускной способностью.

Стоит добавить, что в продаже сегодня можно встретить и устройства, в которых слива нет. Здесь используется специальный абсорбент или встроенная мембрана, препятствующая возникновению неприятных запахов в помещении, которая также не дает проникать неприятным ароматам внутрь помещения из канализации.

Писсуар: фото разновидностей писсуаров

В зависимости от параметров оценки все изделия можно классифицировать по направлениям:

  • способ и особенности монтажа;
  • используемые системы смыва ;
  • материал изготовления;
  • особенности формы конструкции.

Способ монтажа

В настоящее время изготовители выпускают подвесные, настенные и напольные изделия. Подводы для сливаемой воды также бывают разных типов. Это скрытые изделия (посредством тыльной поверхности и стены), внешние элементы (через нижнюю и верхнюю части соответственно). Как правило, сточный сифон – нераздельная часть всей конструкции. Данная особенность делает монтажные процедуры простыми, улучшает их внешний вид и снижает количество требуемой сантехнической арматуры.

Традиционно напольные модели применяются в общественных местах и являются многосекционными конструкциями – как наклонные каналы, стоящие около стены. Но нет необходимости ограничиваться единственным стереотипом, ведь существуют и индивидуальные напольные конструкции, приближенные к своим «собратьям» по особенностям конструкции.

По системе смыва

Изделия дополняются несколькими смывными устройствами:

Полуавтоматика требует непродолжительного нажатия кнопки и рычага, после чего системой производится измерение нужного количества воды, а затем клапан перекрывается;

Автоматика является наиболее простой системой, поскольку о смыве можно вообще не думать, так как фотодатчик и система электроники своевременно отреагируют на непроизвольные действия хозяина и начнут функционировать. Недостаток заключается лишь в дороговизне применения таких устройств;

Ручная система предполагает открытие крана и нажатие рычага, а затем закрытие/отпускание после набора достаточного количества воды. Особенности заключаются в чистоте, экономичности и независимости.

По материалу изготовления

По данному критерию можно определить некоторые виды писсуаров. Самым оптимальным вариантом считается фаянс или фарфор , оснащенный специальным глазурным покрытием. Нередко можно встретить пластмассовые и металлические изделия, имеющие отношение к авторским дизайнерским конструкциям. Осведомленность в этом вопросе поможет грамотно определиться с выбором изделия.
