Обратный и воздушный клапаны для канализации в вопросах и ответах

Правила установки

Как ставят заглушку? Чтобы законность установки ограничителя на канализационные трубы не могла быть оспорена, управляющие компании обязаны соблюдать следующий порядок:

1. при обнаружении задолженности по оплате коммунальных услуг в течение 2 и более месяцев управляющая компания или ресурсоснабжающая организация обязаны направить должнику требование о выплате задолженности, в котором указываются:

• наименование компании, предоставляющей услугу;
• сумма долга;
• сроки оплаты;
• меры, которые могут быть приняты в случае непогашения задолженности;

Пример требования об оплате коммунальной услуги

1. если в течение указанного в документе периода долг не погашен или с организацией, оказывающей услугу, не заключено никаких соглашений (например, о предоставлении рассрочки по оплате на определенный период времени), то может быть принято решение об установке заглушки.

О принятом решении необходимо известить должника соответствующим  документом, в котором указывается дата введения ограничителя. Предупреждение должно быть:

• лично вручено должнику под роспись в журнале исходящих документов;
• доставлено по почте. В данной ситуации требуется отправить заказное письмо с дополнительной функцией – уведомлением о вручении;

Образец предупреждения об ограничении водоотведения

В ходе выполнения указанных действий дополнительно производятся:

• обследование канализационной системы на возможность установки заглушки, наличие/отсутствие протечек и так далее;
• решается вопрос: поставят ли ограничитель или целесообразнее прибегнуть к другому способу решения проблемы;
• выясняют, какой вид заглушки лучше установить и как выполнить данную процедуру.

Правила монтажа

Первым этапом подготовки к установке задвижки является очистка магистрали. Ее можно проводить вручную (ершиком) либо нагнетанием воздуха, пара или воды. Перед началом работ требуется проверить фланцы. На них не должны присутствовать изгибы, перекосы, царапины, выемки, трещинки и иные дефекты. Этапы установки шиберной задвижки:

1. Проверка расстояния между фланцами, при необходимости раздвижка их в размер, который превышает длину задвижек на сантиметр.
2. Установка задвижки между фланцами в комплекте с межфланцевыми прокладками, крепление болтов и шпилек для стяжки.
3. Центровка запорного элемента между фланцами.
4. Аккуратное изъятие приспособлений, которые применяли для раздвижения фланцев и равномерная затяжка болтов и шпилек.

Монтируют арматуру на прямом участке канализационной магистрали. Следует избегать установки запорных элементов в местах перепадов. Напряжение, способное возникнуть на изгибах, негативно влияет на герметичность соединения, что может привести к протечкам.

Если деталь необходимо демонтировать, предварительно удостоверьтесь, что нож находится в закрытом положении. После этого открутите гайки стяжных болтов и шпилек, достаньте крепежные элементы, раздвиньте фланцы и извлеките запорную арматуру.

Канализационные магистрали и очистные сооружения с большим «стажем работы» требуют реконструкции с установкой современной запорной арматуры. Рациональным решением является монтаж качественных шиберных задвижек. Наличие запорных элементов учитывают и при проектировании новых трубопроводов.

Определение и предназначение

Пластиковые задвижки для регулирования и блокировки канализационного потока

Канализационная заглушка представляет собой пластинку либо сферу, которая перекрывает внутреннее сечение трубопровода.

Задвижки – арматурные элементы с запорными клапанами в виде лепестка, клина или ножа для регулирования внутреннего напора либо полной блокировки потока. Устанавливают их в основном при обустройстве канализации на общегородских линиях, стояках между этажами, напорных станциях.

Заглушки защитного и временного типа для магистралей из пластика монтируют для перекрытия линий, которые временно не используются, ревизионных люков. Они похожи на стаканы с гладкой поверхностью и ставятся в отверстия отводов либо тройников. Выход необходимо укомплектовать прокладкой из резины.

Подбирают элементы из материала, который применялся для производства основных труб – полипропилена и ПВХ.

Задвижки с управлением механического типа монтируют на точках подключения отдельных линий. На автономных магистралях регулируемые затворы монтируют на внешних участках перед входом в септик.

Сложные устройства с автозапиранием и регулированием оснащены электрическим приводом и устройствами слежения за силой внутреннего напора. Их применяют, чтобы создать требуемое давление внутри напорной канализационной сети.

Требования к запорной арматуре

Требования к запорной арматуре повышенные из-за давления в трубах и условий эксплуатации механизма. Такие детали всегда должны быть сертифицированы на предприятиях с опасным производством. К ним полагаются запасные узлы и элементы задвижки, прокладки, кольца и пр.

На корпусе задвижки пишутся размер и давление, на которые рассчитывается механизм. ЗКЛ2-150-14 указывает, что деталь является задвижкой клиновой литой второй модификации, а ее диаметр — 150 мм, и деталь подходит для давления в 1,4 МПа.

Основные технические характеристики клиновых задвижек следующие:

• диаметр прохода — от 50 до 400 мм;
• вес — от 12,6 до 357 кг;
• высота — от 285 до 1321 мм;
• длина — от 180 до 610 мм;
• температура среды — от -40 до +425°С.

Более точные данные указывают в техническом паспорте детали.

Кроме таких принятых стандартов, существуют еще международные: API, BS, MSS, ASME.

Монтаж клапана

Выбрав оборудование, нужно учесть все параметры. Установка включает такие этапы:

• Выберите место для монтажа согласно с правилами, указанными выше.
• В случае монтажа в существующую систему вырезают участок трубы, который измеряют в соответствии с размером прибора. При монтаже новой системы или ее замены клапан устанавливают в нужное место.
• Обратный клапан монтируют к трубам в соответствии с инструкцией и типом устройства.
• После установки необходимо проверить герметичность соединений. Для этого нужно открыть воду на стояке и понаблюдать за местом соединения. Если наблюдается вибрация, надо проверить качество соединения и по необходимости переделать его.

Автоматизация системы

Сегодня производители активно работают над усовершенствованием системы обратного клапана. Это в основном касается автоматизации процесса. Такой автоматический клапан подпитывается от сети с напряжением 220 В. В некоторых есть аккумуляторы, они обезопасят, если будет отключение электроэнергии. Таким клапаном явно удобней пользоваться. В первую очередь, заслонка открывается полностью, что позволяет избежать появления грязевых бортиков, которые в дальнейшем не дадут клапану полностью закрыться.

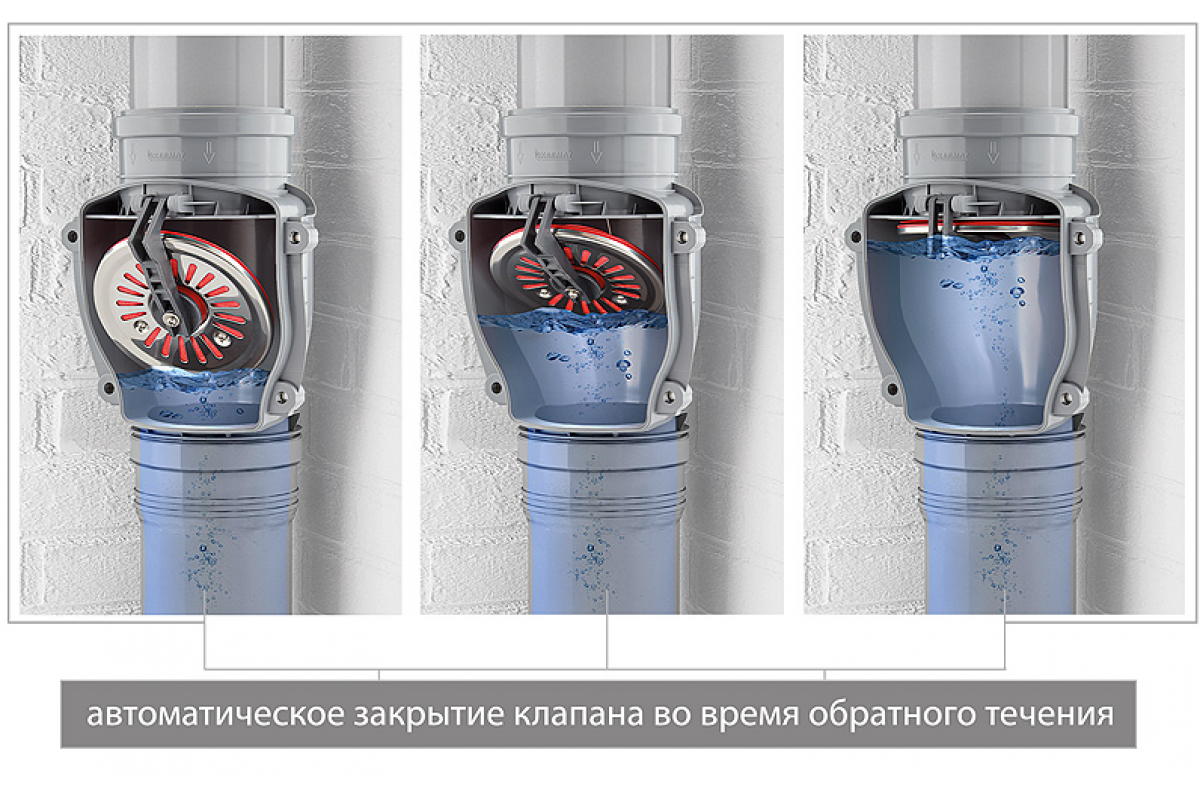

принцип работы обратного клапана

Принцип работы: противоток заполняет канализационную трубу, по достижении 70% наполненности имеющийся в средине зонд сигнализирует об этом. Тогда сразу включается звуковое и световое сопровождение, которое предупреждает о проблемах в канализационной системе. Также в это момент заслонка закрывается и гарантирует 100%-ную надежность.

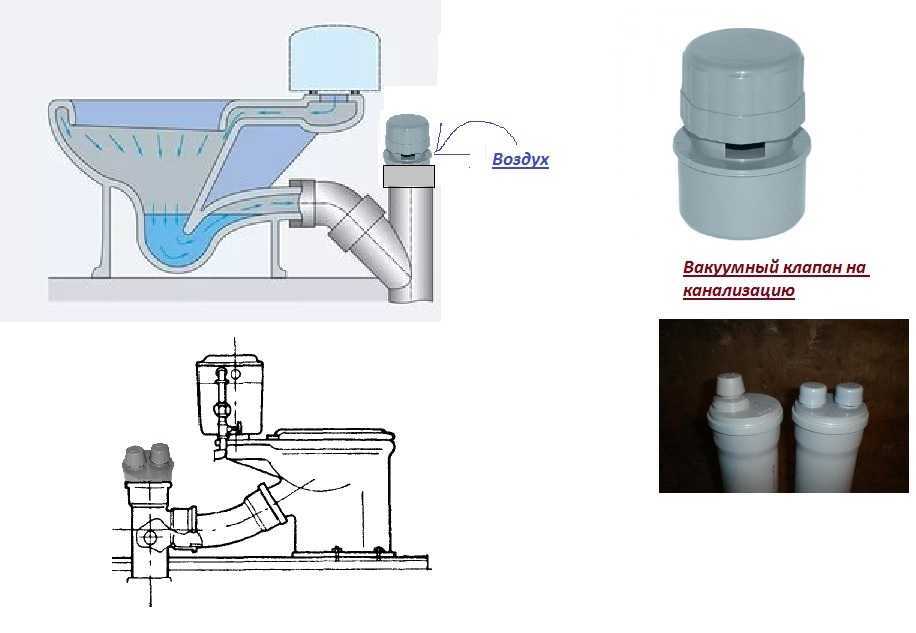

Воздушный клапан

Воздушным клапаном является еще один важный компонент канализационной системы. Он выручает, если в ней присутствует сильный шум в стоке воды, или имеются неприятные запахи.

Причин на то может быт много, даже если вода проходит хорошо, и никаких засоров труб нет. Для того, чтобы понять, почему такое бывает, нужно понять принцип действия системы канализации. Когда происходит слив воды, например, в унитазе, в тот же момент в системе появляется разряжение. Если вентиляции нет, то шумность будет высокая, если же она есть, то способна выровнять давление в системе, и процесс слива пройдет незаметно и в плане звука, и в плане запаха.

В случае неэффективной работы вентиляции или ее отсутствия, воздух к стояку пойдет от ближайшего отверстия, которым может стать как унитаз, так и раковина, в общем, любое сантехническое устройство. Таким образом, запахи в жилище образуются не самые приятные.

Для того, чтобы решить подобную проблему, следует вмонтировать в канализационную систему воздушный клапан. Устройство его очень простое, а основной функцией является подача воздуха в систему, удержание клапана в системе.

Особенности конструкции шиберных задвижек

Шиберные задвижки используют для надежного запора канализации: они способны держать большое давление. Тип изделия определяется формой запорной детали, и бывает двух видов. У клиновых конструкций основная запорная деталь, а также седла устройства с уплотнителями клиновидной формы

Выбирая этот тип арматуры, важно учитывать диаметр изделия – он должен совпадать с сечением трубных отрезков

Достоинство клиновой задвижки состоит в том, что ее можно обслуживать без особо сложных действий. Запорный блок с поступательным или возвратным перемещением под прямым углом к потоку сточных вод перекрывает либо открывает путь для его передвижения. Когда внутренняя часть трубы полностью перекрыта, происходит деформация запорного клина из-за воздействующей нагрузки, что увеличивает герметичность. Однако клиновая арматура не выдерживает интенсивных потоков и может выйти из строя вследствие коррозии.

Большей надежностью обладают шиберные задвижки с одним либо двумя ножами. Их применяют в магистралях большого сечения – от 250 мм, стальных либо чугунных. На предприятиях их оснащают электроприводом или используют пневматические и гидравлические устройства регулировки.

В отличие от клина, нож-шибер имеет острую кромку. Иногда его выполняют в форме гильотины. Такие детали позволяют быстро перекрыть поток даже вязких, содержащих много посторонних включений стоков.

Заглушки для пластиковых труб домашней канализации ↑

Пластиковые заглушки для канализационных домашних труб выпускают во всех типоразмерах и маркируют цветом для подбора изделий, которые монтируют внутри и снаружи помещений. Наружные канализационные фитинги – оранжевые, для внутренних коммуникаций – серые или белые.

Виды изделий для установки на внутренней разводке ↑

Временные и защитные заглушки для пластиковых труб канализации устанавливают для перекрытия неиспользуемых временно веток, ревизионных отверстий.

Выбирают детали из материала изготовления основных труб – полипропилена и ПВХ. Заглушка представляет собой стакан с гладкой поверхностью. Устанавливается в отверстие отвода или тройника. Выход под заглушку должен быть укомплектован резиновой прокладкой.

Для пластиковых труб изготавливают и резьбовые детали. Такие крышки устанавливают на трубах, где есть риск протекания или срыва изделия на уплотнительном кольце. Для установки необходимо подобрать фитинг с отверстием с нарезанной резьбой соответствующего диаметра.

Задвижки с ножевыми или вентильными затворами выпускают в корпусах из ПВХ, полипропилена, или металла. По методу крепления выбирают резьбовые, фланцевые или детали под уплотнитель.

Самостоятельная установка фитингов с крышками в домашней канализации ↑

При монтаже временной крышки проблем не возникает – на весь процесс достаточно нескольких минут. Как правильно установить заглушку на канализационную трубу? Инструкция:

Разобрать и осмотреть комплект

Особое внимание следует уделить состоянию краев, их прилеганию и качеству герметизирующей прокладки. Если резиновое кольцо старое (с мелкими разрывами и трещинами, неоднородного цвета), его следует заменить

Лучше покупать заглушки в комплекте с тройниками из одной серии одного производителя, чтобы не возникло несоответствия диаметров.

На установленный фитинг можно монтировать крышку. Предварительно смазывают силиконом резиновое кольцо: смазка обеспечит лучшее прилегание деталей. Вставляют заглушку, плотно прижимая по краям и следя за равномерным углублением стенок внутрь отверстия. Если крышка входит под углом, необходимо переустановить деталь заново.

Когда нужно полностью заглушить старый трубопровод, то монтаж выполняют в зависимости от материала его изготовления. Если труба пластиковая, то заглушку устанавливают так же, как и при временной блокировке, но с предварительной герметизацией. На внутренней поверхности раструба есть свободный край за уплотнительным кольцом: на этот участок наносят жидкий водостойкий герметик. На незастывшую пасту устанавливают крышку.

Чугунную трубу заглушить сложнее: на герметик или раствор необходимо установить пластиковый фитинг или деталь с раструбом под заглушку. Только после этого фиксируют крышку.

Функциональное предназначение устройств

Арматура на сети водопровода устанавливается не только в каждом доме, но и в каждой квартире. Она служит для регулировки давления во внутри домовом водопроводе и распределения воды по всем помещениям квартиры, где это предусмотрено проектом.

Смотреть видео

Обучающий фильм о запорной арматуре » Все о транспорте газа

Смотрите это видео на YouTube

Такие приборы устанавливаются и в производственных зданиях и помещениях, где использование воды предусмотрено технологией производства, а также для санитарно-технических нужд. Для этой цели применяются трубы из специальных материалов, отличных от тех, которые применяются в жилищном строительстве.

Запорная арматура для водопровода функционально предназначена для того, чтобы запереть жидкость в трубе и, при необходимости, подать ее к месту назначения в нужном количестве.

Материалом для изготовления запорных механизмов могут быть различные вещества, но чаще других это такие, как:

1. Чугун различных модификаций.
2. Латунь.
3. Сталь нержавеющая, способная безболезненно пропускать химически активные жидкости, которые также нередко перекачиваются по трубопроводам.

Принцип работы устройства, оснащенного электрическим приводом

При возникновении реверсного движения потока или при заполнении системы более чем на 65%, на систему управления будет отослан соответствующий сигнал блоком управления. Произойдет включение сигнализации – цветовой и световой, которая оповестит о возможном затоплении, после чего клапан перекроет проток.

Если питание будет отсутствовать, то система автоматически перейдет на питание от встроенного аккумулятора. После возобновления подачи электроэнергии, аккумулятор автоматически отключится и перейдет в режим подзарядки. Затворы канализационного типа предлагаются уже полностью укомплектованными, поэтому никакой вспомогательной регулировки не понадобится.

Устройство и их разновидности

Используемый тип клиновой арматуры изготавливается из высококачественного чугуна, который крайне эффективен и невероятно прост в последующей эксплуатации. Для перекрытия основного потока много сил и времени не понадобится. Агрегат превосходно справляется с возложенными на него обязанностями, даже при наличии ускоренного потока. Конструкции могут применяться:

1. в газопроводах;
2. в нефтепроводах;
3. в канализационных системах;
4. в паропроводах;
5. в водопроводах.

Чугун характеризуется как невероятно прочный и стойкий к химически-активной среде материалом, который часто применяется при обустройстве канализационных систем. Также можно использовать модели, которые покрыты защитным слоем на основе резины. Любая из перечисленных версий полностью соответствует имеющимся ГОСТам, что позволяет использовать их на трубопроводах любого назначения.

Клиновый тип задвижек имеет неоспоримое преимущество – в особом обслуживании устройство не нуждается, а сам процесс использования никаких сложностей не вызовет. Блок будет перемещаться поступательно, под некоторым углом относительно основного потока или блокировать его перемещение.

Шиберная ножевая задвижка ПВХ 110

Трубы ПВХ и фитинги напорных магистралей обеспечивают герметичность при рабочем давлении до 10 атмосфер. Наружное давление от грунта фитинги, трубы выдерживают 16, 10, 4 кН/м2 (класс PN10, PN8, PN6, соответственно). Фитинги позволяют обходиться меньшими земляными работами, изготавливать траншеи под прямыми углами. При монтаже без фитингов радиусы изгиба труб составляют 300 диаметров. Купить шиберная ножевая задвижка ПВХ

Основное назначение шиберных ножевых задвижек — перекрытие потока рабочих сред, характеризующихся наличием твердых, абразивных частиц, повышенной вязкостью, способностью кристаллизоваться, а также сред порошкообразных, гранулированных, волокнистых и их гидросмесей, которые, большей частью, являются химически активными. Более подробное устройство и описание шиберной задвижки. Шиберная ножевая задвижка состоит из ножа, который скользит по узким направляющим, регулирующего запирание штока и корпуса, изготовленного из ПВХ. Верхняя часть ножа в открытом или закрытом положении выходит из корпуса, то есть задвижка всегда сможет открыться при необходимости, а острый нож, разрезающий проходящую среду, позволяет задвижке надежно закрываться. Нож заострен по нижней кромке. Полированная поверхность ножа из нержавеющей стали облегчает закрытие задвижки. В закрытом состоянии нож прижат давлением к прокладке, что обеспечивает герметичность седлового уплотнения. Сальник задвижки обеспечивает герметичность верхней части.

Для удобства наших заказчиков длина регулирующего штока может выполняться по индивидуальным требованиям, что в свою очередь дает возможность эксплуатации задвижки на глубине до 6 метров. Такая конструкция шиберных ножевых задвижек идеально подходит для вязких или порошкообразных сред. Купить шиберные задвижки используются в тяжелых условиях, при которых любая другая арматура оказывается неработоспособной. Применяются шиберные ножевые задвижки на трубопроводах, транспортирующих сточные воды самотечной канализации, бумажную массу, древесную и фруктовую пульпы, шахтную пыль, зерна, измельченный текстиль, тяжелые нефтепродукты, сиропы и рассолы, полимерную крошку, цемент и т.д. Шиберные ножевые задвижки применяются целлюлозно-бумажной промышденности, на нефтеперерабатывающих предприятиях, станциях очистки воды, в химической промышленности. Они также находят применение как на животноводческих комплексах, птицефабриках, так и на горно-обогатительных комбинатах и рудниках.

btkt.ru

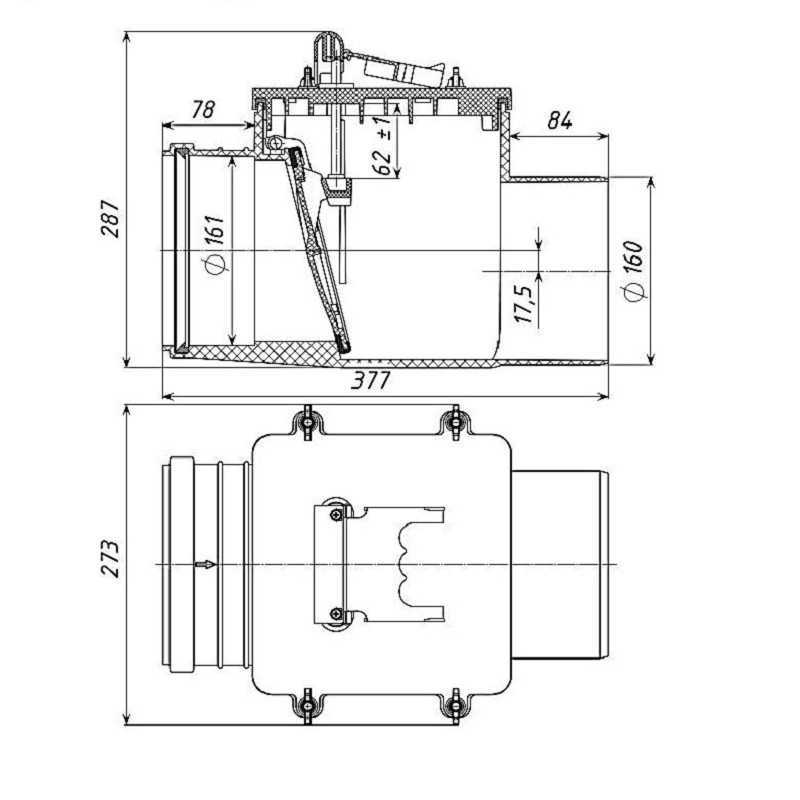

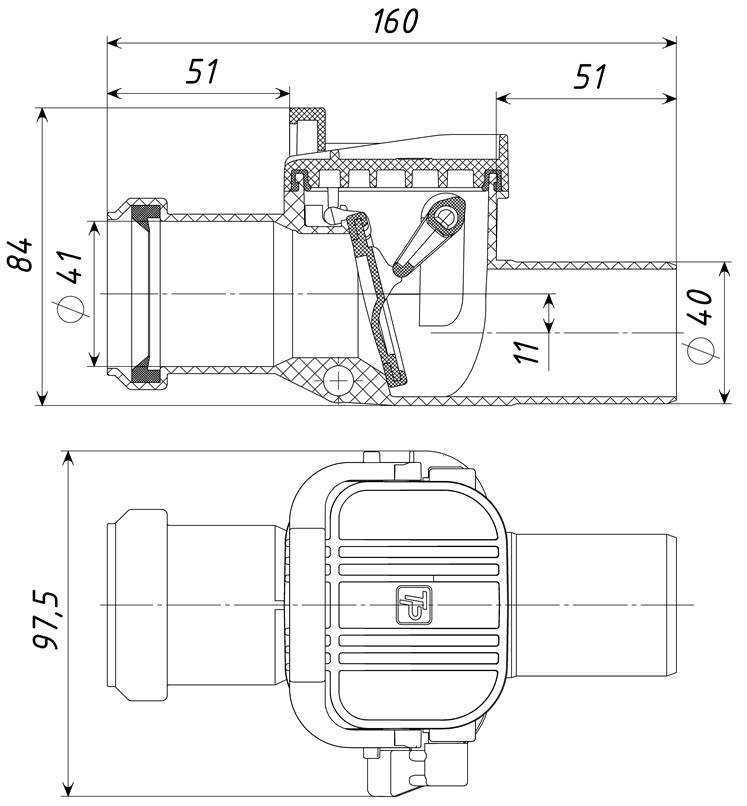

Виды клапанов: характеристики межфланцевых и подъемных устройств

Межфланцевое приспособление характеризуется небольшим размером, относительно простым устройством. Обратный клапан состоит из корпуса, имеющего форму полого цилиндра, во внутренней части которого располагается поворотный затвор. Элемент может быть выполнен в форме маленького диска, прикрепленного к стенке корпуса при помощи пружины, или состоять из двух створок, которые крепятся к стержню, проходящему через центр устройства.

Корпус с двух сторон оснащен уплотнительными элементами, благодаря которым при монтаже устройства не требуется использовать дополнительные прокладки. К недостаткам такого прибора можно отнести невозможность осуществления бытовой прочистки. Чтобы добраться до внутренних элементов прибора, потребуется полностью разобрать соединение. Такие устройства выпускаются диаметром от 160 мм. Применяются на крупных дренажах или канализационных системах производственных предприятий.

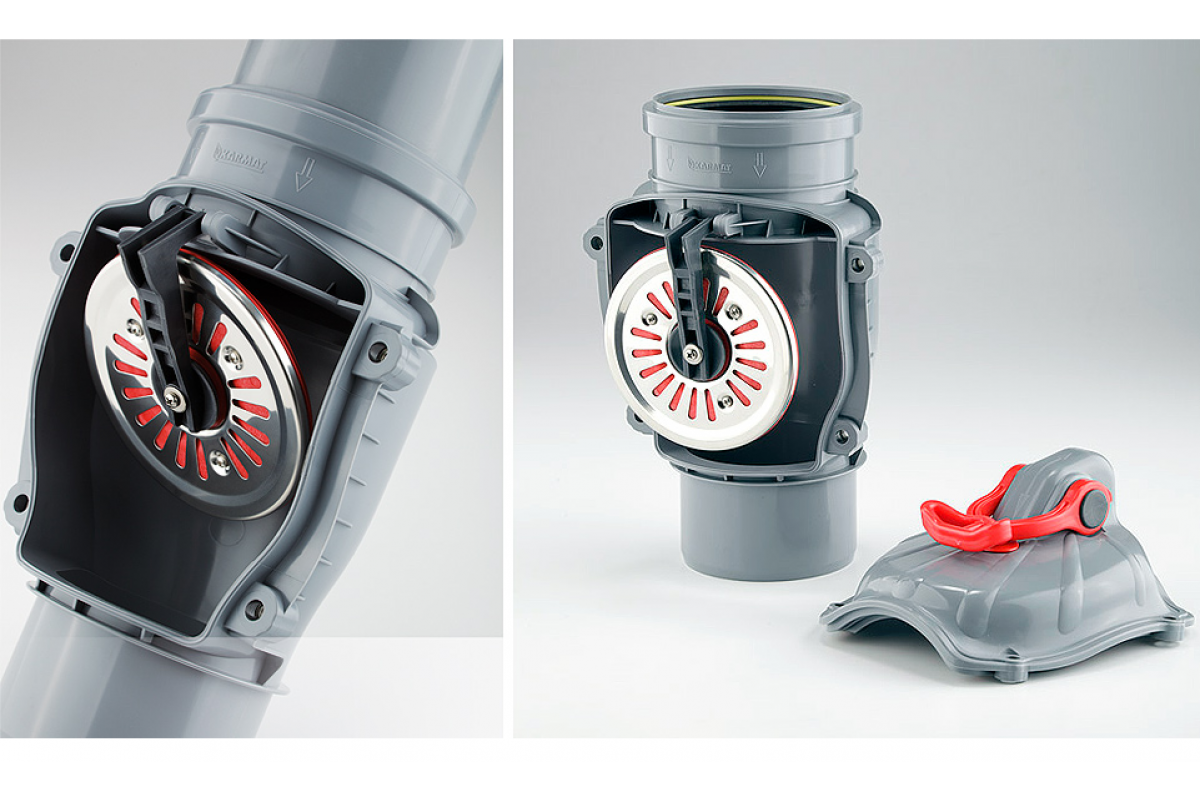

Все клапаны можно классифицировать по конструкции запорного элемента и виду устройства

У обратного подъемного клапана запорный элемент поднят вверх, когда сточная жидкость свободно двигается в системе. Это обеспечивается благодаря давлению, оказываемому на тарелку, которая прижимается к верхней части корпуса. В момент остановки движения пружина разжимается, тарелка перекрывает просвет, что достигается вследствие нелинейной формы корпуса.

Подъемный обратный клапан является самой надежной разновидностью устройства, однако имеет склонность часто засоряться. Для прочистки внутренней полости следует снять крышку, открутив четыре болта. Такой тип приспособления наиболее часто используется в качестве обратного клапана для унитаза на первом этаже.

Канализация с использованием септиков

Выбор этого варианта очистки сточных вод предусматривает несколько ступеней очистки.

Итак, что такое канализация септик?

Устройство септика состоит из нескольких камер, в которых происходит отстаивание сточных вод, их фильтрация и переработка. Чем больше ступеней (камер) приходится «преодолеть» стокам, тем более чистой получается вода на выходе. После прохождения последней ступени вода поступает в фильтрационный колодец или в естественный водоем.

Особенно эффективная очистка осуществляется при использовании герметичных установок, в которых для переработки стоков используются биоматериалы. При использовании таких систем воду на выходе из септика вполне можно снова использовать для разнообразных хозяйственных нужд, к примеру, для полива садовых деревьев.

Классификация задвижек

Задвижка с фланцевым сочленением

По типу крепежа запорная арматура подразделяется на следующие виды:

• задвижки с фланцевым сочленением;
• заглушки под прокладку из резины;
• детали с резьбой;
• сварные заглушки.

Последние используются для постоянного блокирования трубопроводов из металла.

Помимо запорных элементов, монтируемых снаружи труб канализации, применяют сетчатые фильтры, которые пропускают воду и останавливают передвижение по трубопроводу твердых отходов. Чтобы отключить отдельный стояк от общей канализационной магистрали, ставят пневмозаглушки.

В качестве задвижки для наружной и внутренней канализации на пластиковую трубу часто применяют установку обратных клапанов мембранного типа, сделанных из полимеров. Они могут располагаться горизонтально или вертикально. Запирающим элементом служит мембрана с уплотнительной прокладкой из резины, доступ для проведения профилактических работ обеспечивается через смотровой люк.

Шиберные задвижки используются для увеличения либо уменьшения проходимости канализационных труб. Отличие заключается в полной герметичности перекрытия внутренней части магистрали при необходимости. Для канализации такое устройство предпочтительнее, поскольку оно может перекрывать либо ограничивать проток однородной жидкости и разнообразных веществ с твердыми вкраплениями либо газообразных потоков.

Области применения

Когда говорят «шибер канализационный»,
имеют в виду не столько конструкцию, сколько способ использования данного
устройства. Однако, эффективность и надежность этих приспособлений по
достоинству оценивается в разных отраслях производства или систем коммуникации:

• пищевая промышленность;
• горнодобывающие предприятия;
• технологические линии химических комбинатов;
• целлюлозно-бумажные фабрики;
• нефтяная промышленность.

Такая популярность объясняется
надежной, безотказной работой с пульпой, взвесями или неоднородными по составу
жидкостями. Шиберные затворы используются в разных технологических линиях:

• забор воды;
• очистные сооружения для сточных или ливневых жидкостей;
• в технологии добычи угля;
• в гидрометаллургии.

Установки способны работать с
жидкостями, несущими разные компоненты:

• канализационные отходы;
• дождевые стоки;
• пульпа;
• смесь золы с водой;
• шлам (ил, грязные стоки от технологических линий и пр.);
• угольная пульпа;
• охлаждающая вода, несущая окалину и т.п.

В составе систем водоотведения
чаще всего встречается шибер
в колодце канализации. Он обслуживает наружные участки трубопроводов,
распределяя и регулируя объемы стоков. Однако, существуют и бесколодезные
конструкции. Они постоянно погружены в жидкость, поэтому оснащаются шпинделем
специальной конструкции.

Использовать шиберные затворы для
сетей с питьевой водой запрещено, поскольку задвижка выдвигается наружу или
трубопровода.

Технические характеристики

            В списке
технических параметров шиберных задвижек присутствуют следующие позиции:

материал корпуса — углеродистая сталь, чугун,
нержавейка;

• соединительный элемент — фланец или сварной;
• тип управления (привод) — ручное, редукторное, электропривод, пневматика, электро-гидропривод;
• давление жидкости — до 10 мПа;
• максимальная температура среды — до +425°;
• минимальная температура, допустимая при эксплуатации — -60°.

Встречаются конструкции, рассчитанные на работу в сложных условиях. Их параметры превосходят обычные значения. Также есть устройства для использования в частных (автономных) системах. Например, задвижка для канализации 110 на пластиковую трубу. Она отличается от стандартных установок по всем параметрам, особенно по размеру. Для монтажа такого затвора не нужен колодец, если затвор размещен в подвале дома. Для наружных участков необходимо полноценное обустройство затвора в утепленном пластиковом колодце с минимальным диаметром 1 м.

Демонтаж заглушек: как убрать из трубы пробку ↑

Проще всего снять заглушку, установленную на резиновое кольцо. Если не использовался герметик, достаточно отжать с уплотнителя крышку. Пробки, которые зафиксированы на герметик, снять сложнее. Нужно срезать верхнюю часть ножовкой, аккуратно удалить внутренние стенки крышки, очистить трубу от остатков герметика.

Для демонтажа установленных коммунальной службой внутренних заглушек придется вызывать специалистов. Самостоятельно удалять пробку не рекомендуется. Если барьер установлен глубоко в стояке, для извлечения потребуется оборудование с крючком и трос. Для удаления пробок, установленных на выходе трубы из квартиры, придется полностью демонтировать унитаз.

Через отвод специальным стальным тросом-пружиной извлекают ограничитель. Специалисты удаляют заглушки через выход стояка: в трубу опускают специальный зажим-улавливатель для заглушек и извлекают деталь без повреждения стенок.

При выборе заглушек для домашних отводов обязательно покупайте совместимые изделия: из одного материала, одного производителя. Для установки сложных устройств пригласите специалиста – при некорректном монтаже существует риск повредить стояк.

stroy-aqua.com

Задвижки с выдвижным штоком:

В задвижках с выдвижным штоком

резьба шпинделя и ходовая гайка расположены снаружи корпуса арматуры. Шпиндель нижним концом соединён с затвором и при вращении ходовой гайки для открытия задвижки совершает вместе с затвором только поступательное перемещение, при этом верхний конец шпинделя выдвигается на величину хода затвора. Для возможности перемещения шпинделя ходовая гайка поднята над верхней частью крышки (то есть над сальником) примерно на величину хода затвора в конструкции, которую называют бугельным узлом.

Достоинствами такой конструкции являются отсутствие вредного воздействия рабочей среды на ходовой узел и свободный доступ для его технического обслуживания, а следовательно меньший износ сальникового уплотнения и более высокая надёжность резьбовой пары и сальника. Недостатком таких задвижек является увеличение строительной высоты и массы за счёт выхода шпинделя из крышки не менее, чем на диаметр прохода и необходимость по этой причине при монтаже оставлять свободное место для выхода шпинделя.

Автоматизированные обратные клапаны для канализации

Многие производители сегодня применяют новые технологии для усовершенствования работы канализационной системы. Среди популярных достижений можно выделить автоматическую работу обратного клапана канализации. Устройство устанавливается на трубопровод и подключается к сети напряжением 220 В.

Автоматизированный клапан работает от электросети, при этом он оснащен аккумулятором на случай отключения электричества

В случае отключения электроэнергии автоматизированный обратный клапан сможет бесперебойно работать, выполняя свои функции, благодаря встроенному аккумулятору. Следует периодически проверять уровень заряда устройства. Производители выпускают автоматизированные как горизонтальные, так и вертикальные обратные клапаны для канализации.

Принцип работы автоматизированного обратного клапана состоит в следующем. В момент свободного истечения канализационных стоков по трубопроводу заслонка устройства полностью открыта. Это препятствует образованию грязевых бортиков, которые впоследствии могут стать причиной неполного закрытия клапана в случае обратного тока фекальных вод.

В момент обратного хода сточных вод, благодаря встроенному в обратный клапан зонду, по достижении 70% наполняемости трубопровода срабатывает сигнализация. В это время включаются световое и звуковое сопровождения, предупреждающие о засоре канализационной системы. Одновременно с этим заслонка клапана герметично закрывается, обеспечивая высокую надежность.

Что представляет собой напорная система?

В данном типе водоотведения перемещение стоков осуществляется при помощи специального насоса, а не под воздействием силы притяжения, как в самотечных системах. Это позволяет организовать подачу сточных вод к отводному патрубку, если он расположен выше нулевой точки.

Самотечная (А) и напорная (В) канализации

Насосные установки (станции) являются важным узлом напорного водоотведения, в зависимости от своего функционального назначения они могут быть:

Внутридомовыми, предназначенными для обслуживания отдельных зданий. Такие установки представляют собой герметичную емкость, оборудованную насосом и измельчителем. Небольшие габариты аппарата позволяют произвести его установку в подвале строения. Ниже приведен рисунок с изображением основных конструктивных элементов станции Сололифт.

Рисунок 2. Основные элементы насосной канализационной станции для частного дома Sololift

Обозначения:

• А – Верхняя крышка с угольным фильтром.
• В — трубка отвода с обратным клапаном, который играет роль задвижки при отключении вакуумного насоса. Допускается врезка в общий стояк.
• С – измельчитель.
• D – входной фильтр очистки.
• E – насосный механизм.
• F – резервуар.

— Наружными КНС, обслуживающими сразу несколько жилых строений. В этом случае в общую емкость с нескольких участков самотеком отводятся стоки (в том числе и ливневые), откуда они перекачиваются в центральный коллектор или очистную станцию.

Пример с использованием наружной КНС

В качестве примера можно привести оборудование Wavin, Rehau, Evac и т.д.

Как выбрать обратный клапан для канализации 50 мм и более

При выборе типа устройства следует руководствоваться особенностями канализационной системы. В зависимости от этого подбираются размер обратного клапана для канализации, материал изготовления и диаметр раструба.

Размер обратного клапана подбирается в зависимости от типа канализационной системы

Выбирая конкретную модель, необходимо убедиться в надежности приспособления, которое должно быть изготовлено из прочного, стойкого к негативному воздействию агрессивной среды материала. Обратный клапан обязан легко монтироваться и быть простым в обслуживании. Лучшими в этом плане являются модели со съемной крышкой, которая необходима для чистки корпусных элементов.

Надежность работы автоматического механизма для перекрывания сечения трубопровода в момент обратного течения жидкости является гарантией долговечности приспособления. Следует отдавать предпочтение моделям с возможностью осуществления ручной регулировки на случай возникновения аварии.

Диаметр раструба подбирается исходя из размера трубопровода. Не стоит выбирать больший или меньший размер сечения устройства, поскольку понадобится использование переходников. Это нарушит слаженный механизм функционирования всей системы, снизив пропускную способность трубопровода. Однако обратный клапан 32 мм для канализации выбирается диаметром 50 мм, к нему подбираются необходимые переходники.

Разновидности обратных клапанов

Современные обратные клапаны принято разделять по принципу действия запорного механизма. Нужно учитывать характеристики каждого из них при выборе сантехнической арматуры.

Лепестковые устройства оборудованы подпружиненной мембраной округлой формы, находящейся вверху корпуса. Она приподнимается, когда вода свободно перемещается по контуру. Но если жидкость начинает протекать в обратном направлении, то запорный клапан поворачивается и плотно прижимается к ободу выходного отверстия.

Так трубопровод полностью перекрывается. Некоторые модели оснащаются ручным запором, в котором устанавливается дополнительная прокладка, управляющаяся с помощью кнопки.

Многие поворотные клапаны обладают большими размерами по сравнению с обычной трубой. Во время монтажа могут образоваться как сильно суженные, так и расширенные области, в которых потом возникнут сильные заторы.

Для их устранения существует специальная съемная крышка, находящаяся сверху приспособления. По этой причине для канализационного контура такой вид устройств не подходит.

Шаровый обратный клапан для канализации оборудован запорным узлом в форме шара.

Сверху корпуса находится небольшое углубление, в котором располагается шарик при свободном протекании воды по трубе. Если течение стоков резко прекращается, то он сразу выкатывается и полностью перекрывает трубопровод, предотвращая обратный ход грязной жидкости.

Также стоит отметить, что эта разновидность обратных клапанов не предназначена для установки в вертикальном стояке канализации.

Такие механизмы наиболее популярны с диаметром раструба 50 мм. Они способны выдержать большое давление, поэтому часто монтируются в многоэтажных домах.
