Счетчики электроэнергии. часть 1. индукционные и электронные

Установка

Для начала нужно определиться с местом крепления прибора и приобрести необходимые инструменты.

В магазинах продают как полные комплекты для установки счетчика, так и отдельные детали. Выбор материалов зависит от модели прибора и от особенностей подключения.

Расположение счетчика обязательно вертикальное. Местом крепления может быть деревянный (металлический) лист или специальный защищенный короб. Прибор обязательно должен находиться в зоне свободного визуального контроля.

Перед установкой следует изучить общую схему электропроводки. Это позволит правильно определить тип и количество автоматических выключателей, а также мощность групп потребителей.

Виды счетчиков

Приборы учета используемой электроэнергии нашего времени представлены двумя видами: механические и электронные. Специалисты утверждают, что первый тип электросчетчиков наиболее надежны и долговечны. Плюсы же вторых заключаются в возможности сохранять различную информацию об электрической сети: пик потребляемой мощности, перепады напряжения и другие показатели в зависимости от модели прибора.

На выбор электросчетчика также повлияют:

  • Условия электрокомпании. В них может быть оговорена возможность установки конкретного вида счетчика.
  • Температурный режим, при котором будет использоваться прибор. Большинство счетчиков разработано для установки в помещениях с температурой выше 0 градусов, но существует ряд моделей, которые могут работать и в 45 градусов. Это позволяет устанавливать их на улице и в неотапливаемых помещениях.
  • В паспорте на счетчик должен стоять сертификат соответствия ГОСТ, а также разрешение позволяющее устанавливать его на территории России.
  • У продавца следует уточнить о наличии пломб на приборе, которые подтверждают прохождение государственной проверки. Для однофазных счетчиков оговорено, что пломба не должна быть старше 2 лет, а для трехфазных – не больше 1 года. В ином случае предусмотрена повторная государственная проверка точности и только после нее разрешена реализация товара. По ГОСТу класс точности равен 2.
  • В паспорте счетчика должна быть печать пломбы государственной проверки. А сама она должна быть с четкими контурами, выполнена из красной мастики или черной, реже может покрываться серебрянкой.

Шаг 3 – Подсчитываем погрешность измерений

Для проверки правильности работы электрического счетчика нужно посчитать его погрешность учета. Для этого Вам понадобиться обычная лампа накаливания (в качестве нагрузки), мультиметр, калькулятор и секундомер. Сразу же рекомендуем прочитать о том, как пользоваться мультиметром, если Вы этого не знаете. Использовать Вы должны электронную модель (не стрелочный прибор и не токоизмерительные клещи).

Что касается нагрузки, то лучше всего использовать именно лампочку. Дело в том, что мощность современной бытовой техники может иметь разные значения при работе в различных режимах, поэтому лучше не использовать её в качестве нагрузки. Лучше руководствоваться паспортной мощностью, и использовать ее в расчетах, хотя по факту будет другое значение. Если даже на этом этапе появится погрешность, проверить электросчетчик в домашних условиях не получится так, как нужно.

Итак, технология проверки на правильность показаний выглядит следующим образом:

  1. Замерьте напряжение в сети, используя мультиметр. О том, как измерить напряжение в розетке, мы рассказывали в соответствующей статье. 220 Вольт у Вас вряд ли будет, поэтому записывайте на листок действительное значение – к примеру, 223 Вольта.
  2. Замерьте силу тока лампы. Для этого переведите тестер в режим амперметра и подключите к лампочке. Для примера возьмем значение 0,43 А.
  3. Узнайте действительную мощность лампочки – напряжение умножьте на силу тока. В нашем случае 223*0,43=96 Вт.
  4. Подключив лампу к сети, зафиксируйте, в течение какого периода времени происходит 10-разовое мигание индикатора счетчика или 10-разовое вращение диска счетчика. Если диск индукционного счетчика совершил 10 оборотов за 2 минуты (120 секунд), то можно рассчитать количество электроэнергии, учтенное счётчиком за это время, следующим образом.
  5. На передней панели найдите постоянную счетчика, которая измеряется в имп/кВт-час — для электронных счетчиков и об/кВт-час — для индукционных.
  6. По формуле P=U*I рассчитайте действительное потребление электроэнергии нагрузкой. Р = 223*0,43=96 Вт.
  7. Узнайте, сколько Ватт было израсходовано за период проверки (120 секунд). Для этого необходимо (89 Вт * 120 сек)/ 3600. У нас получилось 2, 97 Вт-час.
  8. Проверка электросчетчика на погрешность выполняется по расчету: «1000*кол-во оборотов/А (постоянная, указана на передней панели)». К примеру 1000*10/3200 получится 3,13 Вт-час.
  9. Погрешность счетчика можно рассчитать, если умножить мощность лампы на количество оборотов и на постоянную (зависимую от передаточного числа счетчика) и разделить на число секунд в часе.

Расчетная формула вариант 2

Погрешность счетчика определяется его классом точности. Если класс точности однофазного счетчика 2,5, то относительная погрешность должна составлять не более 2,5%.

Видео инструкция по расчетной и измерительной части:

Вот таким образом можно проверить электросчетчик на исправность мультиметром в домашних условиях. Как Вы видите, технология довольно простая и справиться с вычислениями сможет даже школьник, не говоря уже о домашнем мастере-самоучке.

Устройство и принцип работы гибридного электромеханического счетчика.

Гибридный счетчики электроэнергии необходимо разделять на несколько разных узлов: схема счетчика, блок питания, корректирующие цепи и т. д. Блок питания преобразует переменное входное напряжение в низкое постоянное и обеспечивает питание электронных цепей счетчика. Схема счетчика измеряет ток, который потребляется нагрузкой, с помощью трансформатора тока (датчика), через который и протекает измеряемый ток. Другие блоки счетчика электроэнергии выполняют ряд различных функций: вывод показаний и управление через Ethernet, WiMax, Wi-Fi, ZeegBee сети, управление дисплеем, термокомпенсация счетчика, коррекция точности, и т. п. Счетчик состоит из микросхемы обработки, трех трансформаторов тока, цепи питания, электромеханического счетного устройства и дополнительных цепей. В качестве регистра электроэнергии используется простое электромеханическое отсчетное устройство, в котором применен двухфазный шаговый двигатель. Электропитание счетчика обеспечивает источник, построенный на токовом трансформаторе и двухполупериодном выпрямителе.

Требования к приборам учета электрического тока

Какие требования сегодня предъявляются к приборам учета электроэнергии. Есть три основных показателя. О них и пойдет дальше речь.

Класс точности

Начнем с того, что класс точности – это погрешность показаний. До начала нового века всех устраивал класс 2,5. То есть, в шкаф учета электроэнергии (уличный или внутренний) устанавливался счетчик старого образца. И это было нормой. Сегодня все изменилось, и подход к точности показаний в первую очередь. Был введен новый стандарт, в котором за основу брался прибор с классом точности 2,0. Что это обозначает? У этого прибора процент неправильных показаний составляет 2%.

Вот почему сегодня повсеместно старые индукционные приборы учета заменяются новыми электронными. Хотя надо отдать должное, что последние выигрывают и по другим показателям.

Тарифность

Многотарифная система потребления электроэнергии является экономичной. Это главная составляющая данного критерия. Ведь еще совсем недавно в нашей стране пользовались однотарифной системой. В основном это касалось бытовых сетей. Конечно, в плане учета это было проще, а для энергоснабжающих организаций к тому же и выгодно.

Современные электронные приборы позволяют вести учет по временам суток и даже года. То есть, днем в процессе пикового потребления тариф выше, а ночью, когда все спят, ниже. Понятно, что тот, кто основной жизненный цикл переносит на ночь, сильно выигрывает, экономя на низком тарифе. Многие так и делают, к примеру, загружают стиральные машины на ночной период и так далее. Что от этого выигрывает энергоснабжающие предприятии? Чисто в финансовом плане выигрыша никакого, но вот в техническом достоинств много.

  1. Днем разгружаются сети.
  2. Ночью, наоборот, нагружаются.

То есть, происходит равномерное распределение потребления тока, что влияет на равномерную работу всех электрических сетей и оборудования. Нагрузка выравнивается в течение суток. Поэтому двухтарифные счетчики сегодня очень популярны. Но их производители сегодня могут производить любые модели и программировать их под любое количество тарифов. К примеру, в некоторых регионах энергетики предлагают сниженные тарифы по выходным дням. Перепрограммировать счетчик под такую тарифную политику не проблема. Конечно, для этого придется приобрести многотарифную модель.

Необходимо отметить, что многотарифные приборы по внешнему виду, а также по способу установки, креплению и подключению, от однотарифных ничем не отличаются. Показания приборов учета снимаются также. Конечно, по стоимости они дороже, но это быстро окупается.

Межповерочный интервал

В процессе эксплуатации класс точности электросчетчика снижается за счет изнашивания деталей прибора. Поэтому наступает время, когда необходима поверка ему. То есть, проверяется погрешность показаний, а соответственно и уточняется класс точности (подтверждается или нет). Так вот промежуток времени между началом эксплуатации и требуемой проверкой называется межповерочным интервалом. Этот показатель измеряется годами и обязательно указывается в паспорте изделия. Поверка – дело обязательное, за которым строго следят представители энергоснабжающей организации.

В чем принцип экономии при учете электроэнергии двухтарифным счетчиком

Статистика показывает, что расход электроэнергии по времени в течении суток распределяется не равномерно. Утром начинается рост, на дневное время приходится пик и падение — на вечернее. На графике снизу показано распределение расхода электроэнергии в течение суток в отдельно взятом районе населенного пункта:

  • Первая тенденция к росту начинается с 7:00 до 9:00 — начало рабочего дня, включаются бытовые электроприборы, люди собираются на предприятия, которые вступают в активную деятельность.
  • С 10:00 до 17:00 наблюдается основной пик дневной нагрузки на электросети с коротким падением в обеденное время. Это связано с работой многочисленных промышленных предприятий.

График суточной нагрузки сети

  • С 17:00 до 21:00 происходит небольшой рост потребления электроэнергии в связи с приездом потребителей домой и решением хозяйственных проблем. Включается освещение и приборы бытовой техники.
  • С 21:00 до 23:00 часов уровень расхода электроэнергии падает и становится стабильно низким до 7:00 — большинство населения спит.

Учитывая такое распределение расхода электроэнергии по времени, заинтересованные в рациональном режиме эксплуатации электросетей энергоснабжающие организации разработали многотарифную систему оплаты. Производителям были заказан двухтарифный счетчик электроэнергии, где тарифы за израсходованную электроэнергию зависят от времени ее потребления.

Принцип работы индукционного счетчика – советы электрика – Electro Genius

Устройство и принцип работы электросчетчика

Учет расхода потребляемой электрической энергии на объектах любой формы собственности осуществляется с помощью электросчетчиков. Правильный выбор прибора отражается на экономии электроэнергии, что является первостепенной задачей в настоящее время. Ни один объект не будет включен к сетям энергопоставляющих компаний без установки электросчетчика.

Правила его выбора, места установки и подключения регламентируются нормативно-технической документацией, среди которых ПУЭ занимает основное место. Каждый домовладелец оформляет договор на подключение к сетям, где модель счетчика должна быть обязательно указана.

Это необходимо для того, чтобы осуществлять поверку счетчика, периодичность которой для каждой модели устанавливается предприятием-изготовителем.

Счетчик для учета электроэнергии

Классификация

О течественные и зарубежные производители выпускают огромный ассортимент электросчетчиков. Разобраться поможет классификация устройств по следующим признакам:

  • принципу работы (индукционные и электронные);
  • количеству фаз или классу напряжения (одно,- и трехфазные);
  • способу подключения (напрямую и через измерительные трансформаторы);
  • количеству тарифов (одно-, двух,- и трехтарифные);
  • типу тарификатора (внешний и внутренний);
  • классу точности (0,2s; 0,2; 0,5s; 0,5; 1,0; 2,0; 2,5);
  • измеряемому току (базовый, стартовый и максимальный);
  • типу интерфейсов (импульсный, ИК порт, RS 232, RS 485, волоконно-оптическую линию связи, CAN, PLC-модем и GSM).

Характерные черты однотарифных приборов

Однотарифные устройства считывают информацию об израсходованном количестве потребленной электроэнергии по единому установленному тарифу. Он «накручивает» киловатт за киловаттом по четко установленной фиксированной ставке за каждый из них, не переключаясь с одного встроенного счетчика на другой.

Сам принцип подсчета потребленной энергии в этом плане схож со старыми добрыми индукционными счетчиками. Разве что они работали за счет магнитных потоков и алюминиевого диска внутри прибора, а электронные модели отражают информацию напрямую на индикаторном табло.

Но их схожесть заключается в том, что изо дня в день пользователь потребляет электричество и знает, что на момент оплаты услуг энергосбытовой компании ему просто необходимо будет умножить «накрученный метраж» киловатт на конкретный тариф, установленный в рамках государственной ценовой политики на данный ресурс.

Виды электросчетчиков для квартиры по типу конструкции

Выясняя, какой лучше поставить электросчетчик в частный дом или квартиру, стоит познакомиться с основными видами. Производители предлагают электронные и индукционные модели, отличающиеся по конструктивному исполнению и принципу работы. Предлагаем познакомиться с каждым видом по отдельности, чтобы было проще сделать выбор в пользу определенного вида.

Модель счетчика выбирается индивидуально каждым потребителем

Электронные счетчики электроэнергии

Компактные приборы, работу которых контролируют различные микросхемы. В состав конструкции входит элементная база, и используются специальные методы обработки информации. Данные, отправляемые датчиком тока и напряжения, поступают на преобразователь, который кодирует информацию и выводит на табло в подходящем для пользователя виде.

В квартирах можно поставить электрические однофазные счетчики. Однако благодаря возможности учета активной и реактивной мощности производители предлагают трехфазные модели.

Однофазные модели предназначены для сети 220В

Электронные счетчики электроэнергии востребованы при возможности дифференцированного учета потребленной электроэнергии. Производители предлагают двух- и многотарифные модели.

Для сети с напряжением 380 В приобретается специальный счетчик

Индукционные счетчики электроэнергии

Такие устройства оснащаются двумя катушками, инициирующими образование электромагнитного поля. Под воздействием магнитных потоков алюминиевый диск начинается двигаться, провоцируя перемещение цифр на механическом табло. Чем больше энергии расходует потребитель, тем быстрее меняются значение на индукционном счетчике электроэнергии.

Индукционные модели не позволяют вести дифференцированный учет

Виды однофазных счетчиков

Приборы учета электроэнергии делятся по способу подключения, по типу измеряемых величин и по виду конструкции. Они бывают прямого включения, когда устройство напрямую подсоединяется к питанию. Они могут работать с помощью трансформаторов. Однако практически все устройства напрямую подсоединяются к сети. Однофазный счетчик работает от сети в 220 В, поэтому он установлен практически в каждом доме.

По типу конструкции однофазные устройства делятся на две группы:

  1. индукционные — потраченная электроэнергия измеряется с помощью алюминиевого диска, который крутится в магнитном поле; скорость вращения диска зависит от потребляемой мощности;
  2. электронные — мощность электрической энергии измеряется импульсами.

Энергия дорожает — потребители ищут выгодные счетчики

С учетом того, что за последние 10 лет стоимость электроэнергии в России выросла более чем в 3 раза, есть смысл задумать об установке счетчика не с одним тарифом.


Цена на электроэнергию постоянно растет, поэтому, возможно, смена счетчика позволит немного экономить

Какой выбрать многотарифный счетчик электроэнергии? Можно остановить выбор на приборе учета зарубежного производства, а можно на отечественном. Главное — выяснить, имеется ли именно эта модель в перечне Госреестра, что подтверждает сертификацию товара и возможность его эксплуатации на территории РФ.

Российские  производители выпускают устройства учета электроэнергии,  аналогичные зарубежным, при этом стоимость прибора существенно ниже, а качество  ничуть не хуже.


Счетчики «Меркурий» наиболее популярны на российском рынке

Определяя, какой выбрать счетчик электроэнергии (двухтарифный или многотарифный), надо обращать внимание на марку. Лидерами по производству приборов являются:

  • компания «Инкотекс», предложившая электронные счетчики «Меркурий»;
  • «Московский завод электроизмерительных приборов», среди популярных моделей которого есть 8 вариантов СОЭ-55;
  • концерн «Энергомер» разработал востребованную модель «Энергомер-СЕ-102».

Покупая энергосчетчик малоизвестного производителя, есть риск в дальнейшем получать неверные данные о потребленной электроэнергии. В случае, если прибор выйдет из строя, починить его будет проблематично. В то же время известные компании предоставляют сервисные услуги.


Отечественные счетчики полностью соответствуют всем необходимым нормам

Что надо сделать, приобретая электросчетчик

  1. Выбрать устройство с максимально удобными показателями. Для квартир класс точности прибора составляет показатель 2.0, сила тока должна быть не менее 50 А.
  2. Межпроверочный интервал у электросчетчиков составляет 10-16 лет. Чем интервал больше — тем удобнее.
  3. В паспорте устройства должна быть печать, подтверждающая пройденную на заводе проверку на работоспособность и точность, и дата этой проверки. Продавец должен также указать в паспорте начальные показания прибора. На устройство ставится государственная пломба, на ней выдавливается квартал и год прохождения теста.

Все данные о проверке должны быть записаны в паспорте

Тарифная система учета и снятие показаний

Для того, чтобы снять показания, необходимо посчитать:

  1. Общий расход электроэнергии – все числа до запятой, показанные на счетном механизме прибора. Последняя цифра, выделенная красной рамкой, показывает десятые доли киловатта, поэтому ее не учитывают.
  2. Расход за месяц – разница между показаниями текущего и предыдущего месяца.
  3. Общая сумма к оплате рассчитывается так: расход за месяц нужно умножить на стоимость 1 кВт по тарифу.

Это значит, что прибор не учитывает расход потребленной энергии в зависимости от времени суток. Поэтому оплата за электроэнергию у индукционных счетчиков будет значительно выше, чем у электронных.

Возможно, Вам будет также интересна статья, разъясняющая Постановление 442 о замене электросчетчиков.

Статью о том, как опломбировать счетчик электроэнергии, читайте здесь.

Электросчетчик какой фирмы лучше купить

Разнообразие приборов учета электроэнергии в магазинах поражает воображение покупателя. Без наличия специальных знаний сложно сделать правильный выбор. Помимо большого разнообразия типов устройств, необходимо также иметь представление о компаниях-производителях, выпускающих приборы учета расхода электричества.

Самые лучшие счетчики электроэнергии сегодня выпускают четыре компании. Среди их продукции можно найти как однотарифные, так и многотарифные устройства:

  • Энергомера – лидер российского рынка приборов учета электроэнергии. Компания уже 25 лет ежегодно выпускает 3 000 000 устройств, которые впоследствии реализуются в России и странах СНГ. В собственности производителя 4 современных завода и 1 корпоративный институт электротехнического приборостроения. Компания неустанно следит за качеством продукта, процент возврата приборов учета электроэнергии сведен к минимуму.
  • Инкотекс – крупнейший в России разработчик и производитель уникальной радиоэлектронной продукции. Компания выпускает 800 типов разнообразных электротехнических приборов, реализующихся на мировых рынках. Производитель выгодно отличается внедрением в производство самых современных технологий, что делает продукцию безопасной и востребованной в глазах тысяч покупателей.
  • Тайпит – компания создана в 1991 году и на протяжении двух десятков лет входит в число лидеров на рынках электроустановочного и электрического оборудования. Организация является эксклюзивным дистрибьютором ряда товаров, а также производит собственные уникальные приборы, отвечающие потребностям домохозяйств.
  • АВВ – международная компания, развернувшая свою деятельность в сфере электрических сетей, робототехники, промышленной автоматизации и электроприводов. На сегодняшний день производителем выпущено 70 миллионов приборов, которые были реализованы в 100 странах по всему миру. Компания не только выпускает, но и обслуживает оборудование, что также является несомненным плюсом для простого покупателя.

Все вышеперечисленные компании являются самостоятельными разработчиками и производителями бытовых счетчиков электроэнергии, отвечающих мировым и российским стандартам безопасности.

Лучшие пылесосы для дома

Плюсы и минусы

Однофазные электросчетчики применяются для учета электроэнергии, однако каждый вид прибора учета обладает своими преимуществами и недостатками. Поэтому по порядку рассмотрим плюсы и минусы для каждого из них.

Индукционные счетчики электроэнергии обладают такими плюсами:

  • Простая конструкция и меньшая себестоимость;
  • Доступная система работы, позволяющая даже неискушенному в электрике потребителю определить расход электроэнергии;
  • Такие счетчики электроэнергии куда более устойчивы к скачкам напряжения и низкому качеству электрической энергии в отечественных цепях;
  • Более длительный срок эксплуатации.

К существенным недостаткам индукционных моделей следует отнести их большие габариты и уязвимость перед простейшими способами хищения электроэнергии. Со временем начинают проявляться сбои в работе, часто потребители сталкиваются с явлением самохода.

Электронные счетчики электроэнергии однофазного типа характеризуются такими преимуществами:

  • Меньшие габариты, в сравнении с индукционными моделями;
  • Отсутствуют вращающиеся части, что увеличивает износостойкость и позволяет реже производить поверку счетчика электроэнергии;
  • Могут реализовывать многотарифный учет потребляемой электроэнергии, в некоторых моделях присутствует функция дистанционного автоматического опрашивания;
  • Позволяет фиксировать как активную, так и реактивную составляющую, определят максимум и минимум загрузки за сутки, неделю, месяц;
  • Обладают более высоким классом точности.

К недостаткам электронных моделей следует отнести высокую стоимость, их довольно трудно отремонтировать из-за сложной схемы и необходимости последующей настройки в лабораторных условиях. Также они крайне восприимчивы к качеству электроэнергии протекающей через них.

Принцип работы

Устройство индукционного счетчика. (Для увеличения нажмите)

У индукционного счетчика имеется две катушки: тока и напряжения. Токовая катушка подключается последовательно, а катушка напряжения – параллельно.

Эти две катушки образуют электромагнитный поток. У токовой катушки он пропорционален силе тока, у катушки напряжения – сетевому напряжению.

Электромагнитное поле вращает алюминиевый диск, который с помощью зубчатой и червячной передачи соединяется со счетным механизмом и приводит его в действие. При работе счетчика наблюдается такая закономерность: «чем выше потребляемая мощность, тем быстрее вращается диск по оси».

Какую модель лучше выбрать

При выборе прибора для учета потребляемой электроэнергии важно, чтобы были учтены требования ГОСТа:

  • Модель должна быть внесена в общий реестр, допущенных в РФ приборов учета, а также иметь непросроченное свидетельство о проверке.
  • Класс точности должен соответствовать регламентируемым нормативно-правовым актам (не ниже, чем 2.0).
  • Каждый прибор должен иметь пломбу с клеймом государственного образца на кожухе клеммных контактов. Если счетчик устанавливается впервые, нужно убедиться, что пломба не старше 2-3 лет.

Чтобы упростить процесс выбора, следует ознакомиться с рейтингом лучших моделей.

Однотарифный, однофазный
  • Меркурий 201;
  • Энергомера СЕ-101;
  • АВВ FBU-11200;
  • Нева 101103.
Многотарифный, однофазный
  • Меркурий 200-2;
  • Энергомера СЕ-102;
  • АВВ FBU-11205;
  • Нева МТ-114.
Трехфазный, однотарифный
  • Меркурий 231 АМ-01;
  • Энергомера СЕ-300;
  • Нева МТ-324;
  • Нева 303-306.
Трехфазный, многотарифный
  • Меркурий 231 АТ-01;
  • Энергомера СЕ-301.

Применение и принцип работы многотарифных счётчиков

Применение многотарифного счётчика электрической энергии даёт потребителю возможность изменять нагрузку на сеть, ориентируясь на текущий режим работы устройства. В нашей стране для дифференцированного учёта энергии используются двух- и трёхтарифная сетки. Определением границ суточных зон занимаются региональные энергетические комиссии, учитывающие природные особенности конкретной местности. По общему правилу, при любой системе исчисления во время ночного потребления электроэнергии киловатты стоят существенно дешевле, чем днём.

Регистрация расхода электроэнергии в многотарифных приборах осуществляется в зависимости от временного интервала. Для двухтарифных устройств предусмотрены:

  • дневной тариф (включается в 7 часов утра, выключается в 11 часов вечера) — стоимость одного киловатта электричества в этом диапазоне равна одноставочному тарифу;
  • ночной тариф (включается в 11 часов вечера, выключается в 7 часов утра) — цена одного киловатта электричества в этом диапазоне снижена по сравнению с дневной стоимостью в 3–4 раза.

Для трёхтарифных счётчиков также предусмотрено деление суток на дневной и ночной диапазоны. Дополнительно дневной тариф делится:

  • на пиковую зону (с 7 до 10 утра и с 5 до 9 вечера) — стоимость одного киловатта электроэнергии превышает общеустановленный дневной тариф;
  • полупиковую зону (с 10 утра до 5 вечера и с 9 до 11 вечера) — стоимость одного киловатта электроэнергии снижена, что позволяет сэкономить до 20% оплачиваемых средств.

Многотарифные счётчики измеряют и ведут учёт средних пофазных значений тока и напряжения, частоты напряжения, электрической мощности в сети. Полученные измерения распределяются по тарифам в соответствии с промежутком времени и днями недели. Все данные хранятся в памяти устройства на протяжении года. Таким образом, пользователь может получить сведения о времени включения и отключения питания, перенастройке параметров, падении напряжения, снятии пломбы, изменении направления тока.

Плюсы и минусы

Достоинства:

  • надежные;
  • не зависят от перепадов электроэнергии;
  • дешевые;
  • большой срок эксплуатации;
  • можно легко остановить или отмотать счетчик при необходимости.

Недостатки:

  • класс точности низкий (2,0 или 2,5);
  • высокая погрешность, особенно при маленьких нагрузках;
  • однотарифные;
  • нет защиты от хищения электроэнергии.

На сегодняшний день производители индукционных счетчиков стараются улучшить свою продукцию за счет увеличения класса точности и срока службы.

Однако из-за специфической конструкции прибора сделать это практически невозможно. Поэтому на смену индукционным счетчикам пришли электронные, которые имеют ряд преимуществ.

Смотрите видео, в котором подробно разъясняются устройство и принцип работы индукционного счетчика электроэнергии:

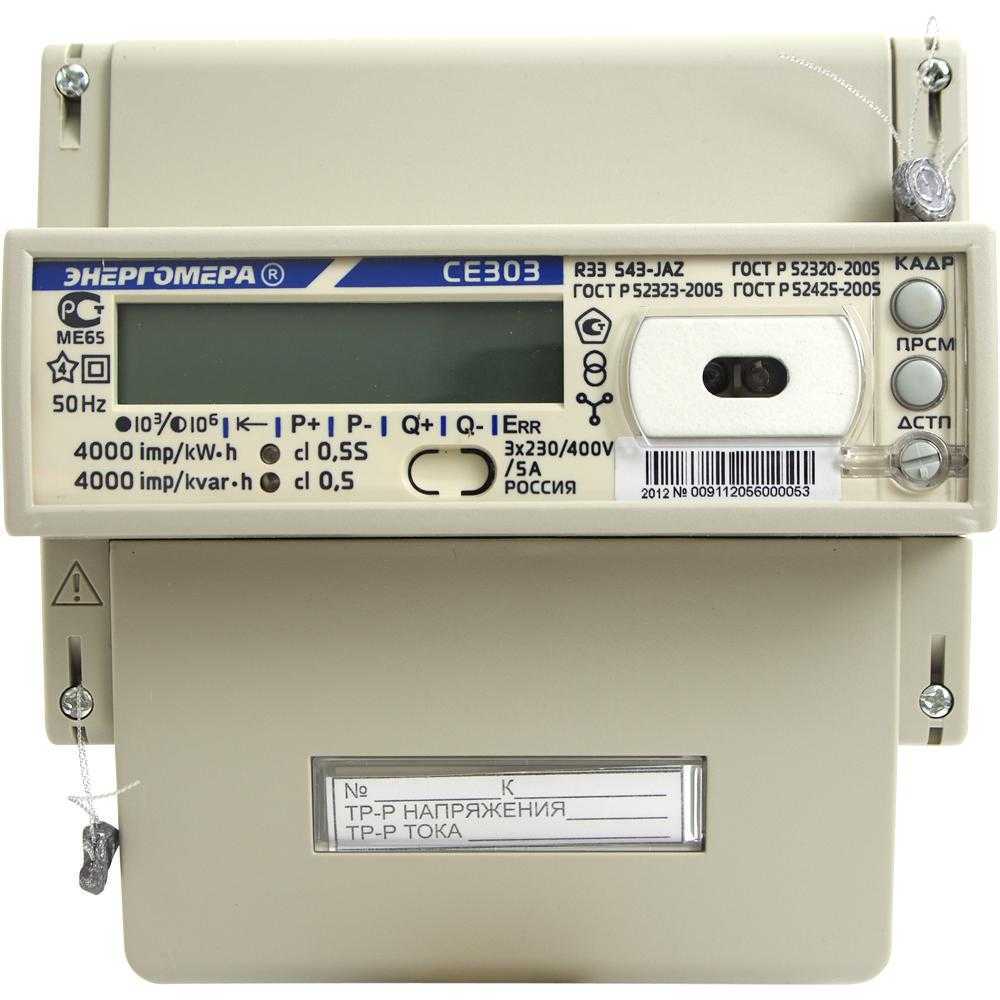

Трехфазные

Схема подключения трехфазного счетчика. (Для увеличения нажмите) Трехфазные счетчики считаются наиболее безопасными, так как потребители электроэнергии разделены на группы. Они предназначены для больших жилых и производственных помещений.

Такие счетчики измеряют активную и реактивную энергии, а также направление потоков. На приборе расположено 8 клемм.

Чтобы установить счетчик нужно:

  1. Подключить провода одинакового цвета из общей сети к клеммам № 1,3,5,7.
  2. Подсоединить провода одинакового цвета из квартирной сети к клеммам № 2,4,6,8.
  3. Соблюдать схему установки, которая учитывает подключение входных проводов с помощью четырехполюсного вводного автомата. Кроме этого на схеме изображена установка однополюсных автоматов для каждой группы потребителей.

Устройство и принцип работы электрического счетчика

В этой статье мы вам расскажем устройство и принцип работы электрического счетчика, чтобы вам было проще воспринимать всю информацию, мы для вас подготовили основные схемы и изображения. С помощью них вы сможете узнать, из чего состоит электрический считчик, как он работает.

  • Индукционные.
  • Электронное.

Устройство индукционного счетчика

Индукционный счетчик состоит из двух основных электромагнитов, они расположены между собой под острым углом в 90 градусов напротив друг друга. В магнитном поле находиться алюминиевый диск, именно он и показывает нам расход энергии.

Чтобы включить счетчик в цепь, необходимо его токовую обмотку соединить со всеми электроприемниками последовательно. Обмотка напряжения подключается параллельно.

Во время прохождения электрического тока по обмоткам индукционного счетчика в сердечниках возникают переменные магнитные потоки, оно пронизывают алюминиевый диск и индуцируют в нем так называемые вихревые токи.

Будет интересно узнать, какой счетчик лучше поставить в доме.

Следующим образом выглядит схема устройства электрического счетчика.

Сделаем небольшую расшифровку:

  1. Обмотки тока.
  2. Обмотки напряжения.
  3. Механизм червячный.
  4. Механизм счетный.
  5. Диск из алюминия.
  6. Магнит, который притормаживает работу диска.

Схему выше мы с вами уже рассмотрели, теперь посмотрите, как выглядит электрический счетчик в разрезе (вживую).

Если потребляемая электроэнергия большая, тогда используются трехфазные индукционные счетчики, принцип их работы схожий с однофазным. Смотрите видео, как устроен электрический счетчик.

Устройство электронного счетчика электричества

Сейчас цифровые счетчики получили широкое применение, люди начали отказываться от привычных, ведь только такие могут похвастаться следующими преимуществами:

  1. Нет частей, которые вращаются.
  2. Можно делать учет электроэнергии по разным тарифам.
  3. Малые размеры
  4. Высокий класс точности.
  5. Можно вести дистанционный учет электроэнергии.
  6. Изменяются суточные максимумы нагрузки.

Следующим образом выглядит схема электронного счетчика:

Как правило, такие счетчики всегда работают только по одному тарифу. Однако, есть и те, которые считают на несколько тарифов, в одной статье мы уже рассматривали: стоит устанавливать двухтарифные счетчики. С ними вопрос спорный, есть масс особенностей, которые стоит брать в учет.

Вот мы с вами и рассмотрели устройство и принцип работы электрического счетчика, как видите, все довольно просто. Подробней на электрических мы останавливаться не стали, ведь произвести их ремонт или просто разобрать смысла нет. Этим должны заниматься только профессионалы.

Статья по теме: лучшие производители электрических счетчиков.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Все элементарно просто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
