Схемы, принцип работы, виды электросчетчиков

Особенности и принцип действия трехфазных электросчетчиков

Как и однофазные, трехфазные электросчетчики состоят из таких элементов:

• корпус;
• измерительный механизм;
• вычислительный механизм;
• дисплей, на который выводятся показания.

Принцип их действия заключается в аналогово-цифровом предобразовании входного сигнала в цифровой код. Сигнал принимается трансформаторами тока и резистивными делителями (датчиками напряжения). В качестве преобразователя выступает цифровой сигнальный процессор.

Счетчик комплектуется интегрированным модулем памяти, который обеспечивает хранение информации, а также цифровым каналом связи RS485 для дистанционной передачи данных.

Плюсы и минусы

Однофазные электросчетчики применяются для учета электроэнергии, однако каждый вид прибора учета обладает своими преимуществами и недостатками. Поэтому по порядку рассмотрим плюсы и минусы для каждого из них.

Индукционные счетчики электроэнергии обладают такими плюсами:

• Простая конструкция и меньшая себестоимость;
• Доступная система работы, позволяющая даже неискушенному в электрике потребителю определить расход электроэнергии;
• Такие счетчики электроэнергии куда более устойчивы к скачкам напряжения и низкому качеству электрической энергии в отечественных цепях;
• Более длительный срок эксплуатации.

К существенным недостаткам индукционных моделей следует отнести их большие габариты и уязвимость перед простейшими способами хищения электроэнергии. Со временем начинают проявляться сбои в работе, часто потребители сталкиваются с явлением самохода.

Электронные счетчики электроэнергии однофазного типа характеризуются такими преимуществами:

• Меньшие габариты, в сравнении с индукционными моделями;
• Отсутствуют вращающиеся части, что увеличивает износостойкость и позволяет реже производить поверку счетчика электроэнергии;
• Могут реализовывать многотарифный учет потребляемой электроэнергии, в некоторых моделях присутствует функция дистанционного автоматического опрашивания;
• Позволяет фиксировать как активную, так и реактивную составляющую, определят максимум и минимум загрузки за сутки, неделю, месяц;
• Обладают более высоким классом точности.

К недостаткам электронных моделей следует отнести высокую стоимость, их довольно трудно отремонтировать из-за сложной схемы и необходимости последующей настройки в лабораторных условиях. Также они крайне восприимчивы к качеству электроэнергии протекающей через них.

Электронные и гибридные счетчики

В электронных счетчиках электроэнергии потребляемая мощность рассчитывается по аналогичному принципу умножения силы тока и напряжения. Но, в отличие от индукционных счетчиков, где умножение происходило за счет составления электромагнитных потоков катушек тока и напряжения, в электронных электросчетчиках происходит преобразование в импульсы сигналов от датчиков. Данные импульсы суммируются в электронном счетном устройстве, или поступают на электромеханический привод цифрового барабана (гибридный счетчик).

Гибридный электросчетчик с электронной платой и механическим цифровым барабаном

Электронный счетчик электроэнергии имеет трансформаторы тока в силовой цепи и датчики напряжения. От данных датчиков сигналы поступают в преобразователь показателей силы тока и напряжения, где формируются импульсы с частотой, зависящей от учитываемой счетчиком мощности. Счетные импульсы поступают на микроконтроллер, формирующий поток цифровых данных, которые выводятся на дисплей, записываются в память, передаются через порты связи.

Плата электронного счетчика с датчиками — встроенными трансформаторами тока (ТТ)

Счетный импульс можно увидеть по миганию светодиода на табло электросчетчика. Рядом со светодиодом указывается число импульсов

в киловатт*час для данного счетчика. Если имеется обозначение 1000 imp/kWt, то одна вспышка светодиода означает тысячную долю одного киловатт*час электроэнергии. Иногда пользователи считают вспышки за определенное время, если у них есть сомнения в правильности показаний своего счетчика.

Преимущества электронного счетчика электроэнергии

Благодаря электронному устройству счетчика он имеет намного больше возможностей и функций, которые невозможно реализовать при помощи механического индуктивного электросчетчика:

Электронный счетчик в распределительном щите

Большинство приведенных выше функций являются бесполезными для обычного пользователя, а для мошенников значительно затрудняют воровство электроэнергии. Но для поставщиков электроэнергии учет при помощи электронных электросчетчиков позволяет избежать значительных убытков и хищения электричества, а также вводить и использовать дистанционный прием данных.

Недостатки электронного счетчика

Поскольку электронные счетчики имеют меньшую погрешность, они ведут намного более точный учет

электроэнергии, чем индукционные электросчетчики, считавшие киловатт*часы с выгодой для потребителя. Поэтому у пользователей, перешедших на электронные счетчики, есть жалобы и подозрения на умышленно неправильную работу их электросчетчиков, ведь раньше им доводилось платить меньше.

Устройство электронного счетчика намного сложнее, чем индукционного, поэтому он является менее надежным

, и имеется множество жалоб от пользователей, вынужденных менять за свой счет электросчетчики, которые перегорают по разным причинам. Большое количество полупроводниковых элементов в электронном счетчике делает его уязвимым от различного рода перенапряжений, ведь для питания схемы используется сетевое напряжение.

Сложная электронная плата счетчика уязвима от всплесков напряжения

Сложное устройство электронного счетчика и большое количество порой ненужных функций делает такой электросчетчик более дорогим, чем обычный индукционный. При этом, в случае поломки, электронные счетчики практически не ремонтируют, так как их необходимо отправлять на завод-изготовитель, где должен осуществляться трудоемкий процесс проверки каждого узла электросчетчика на предмет выявления неисправностей или отклонений. Скрупулезная проверка с последующей повторной сертификацией обходится очень дорого, поэтому электронные счетчики не подлежат ремонту.

Учет расхода потребляемой электрической энергии на объектах любой формы собственности осуществляется с помощью электросчетчиков. Правильный выбор прибора отражается на экономии электроэнергии, что является первостепенной задачей в настоящее время. Ни один объект не будет включен к сетям энергопоставляющих компаний без установки электросчетчика. Правила его выбора, места установки и подключения регламентируются нормативно-технической документацией, среди которых ПУЭ занимает основное место. Каждый домовладелец оформляет договор на подключение к сетям, где модель счетчика должна быть обязательно указана. Это необходимо для того, чтобы осуществлять поверку счетчика, периодичность которой для каждой модели устанавливается предприятием-изготовителем.

Счетчик для учета электроэнергии

Нюансы установки и схема подключения

Установка и последующее подключение однофазного счетчика электроэнергии не представляют особых трудностей, поэтому данную процедуру по силам выполнить самостоятельно

Но, в то же время, важно соблюдать основные правила и требования для обеспечения вашей безопасности и функциональности системы

Важно заметить, что подключение однофазного счетчика электроэнергии должно производиться в строгом соответствии со схемой подключения. Правильность выполненной операции проверяется контролером при приеме точки учета электроэнергии:. Рис

5. Схема подключения однофазного счетчика электроэнергии

Рис. 5. Схема подключения однофазного счетчика электроэнергии

Как видите на рисунке, зажимы 1 и 3 предназначены для подключения фазного проводника, а зажимы 4 и 6 для подсоединения нейтрального проводника. Такой принцип оговаривается инструкцией завода изготовителя, поэтому перед началом подключения однофазного электросчетчика необходимо ознакомиться с его техническими параметрами. Чтобы фазный и нейтральный проводник подключались строго к предназначенным для этого зажимам.

Также при подключении важно соблюдать следующие нюансы:

• Любая замена или установка нового счетчика электрической энергии должна согласовываться с энергоснабжающей компанией, иначе вас могут отключить с последующим наложением штрафа.
• Высота размещения счетчика электрической энергии должна составлять от 0,8 до 1,7м над уровнем пола в соответствии с п.1.5.29 ПУЭ. Желательно подбирать расположение таким образом, чтобы показания находились в зоне видимости.

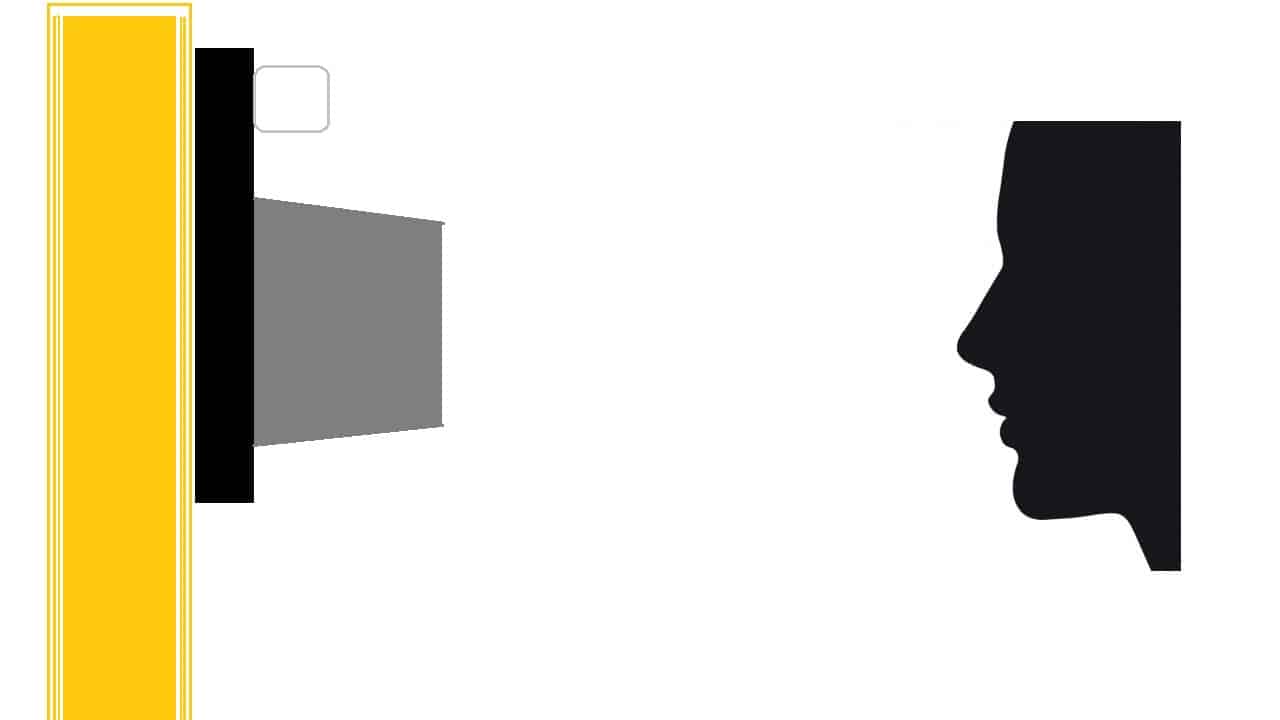

Рис. 6. Высота расположения счетчика электроэнергии

• Оголенные провода внутри зажима должны исключать возможность соприкосновения жил с разным потенциалом в соответствии с п.5.4 ГОСТ 31818.11-2012.
• Согласно п.1.5.33 ПУЭ провод или кабель, подключаемый к счетчику электроэнергии должен исключать пайки и другие соединения, допускающие возможность подключения.
• В соответствии с п.5.9 ГОСТ 31818.11-2012 степень защиты от проникновения влаги и пыли для установки однофазного электросчетчика внутри помещения должна составлять не менее IP51 и не ниже IP54 для наружного расположения.

Получить еще более детальную информацию о подключении электросчетчиков вы можете в нашей статье:

Электронные счетчики

По большей части электронные измерительные устройства не содержат движущихся механических частей. Исключениями являются некоторые типы дисплеев, показания которых изменяются из-за работы шагового двигателя, который приводит в действие соответствующие шестерни внутреннего редуктора YP.1 .

Механическое табло:

Были разработаны и даже вышли на рынок гибридные версии приборов учета, содержащие дополнительные функции, интегрированные с обычным индукционным счетчиком. Это системы связи, архивирования и дистанционного управления. Они не прижились из-за слишком высокой сложности работы, что привело к снижению общей надежности устройства.

Более простым вариантом было изготовление измерительного устройства, полностью состоящего из электронных компонентов, в том числе «умного» элемента управления в лице микроконтроллера. Последний не только выполняет названные функции, но и предоставляет множество дополнительных возможностей. Например, он рассчитывает полную мощность нагрузки, используя входные данные об активном и реактивном потреблении тока от соответствующих датчиков.

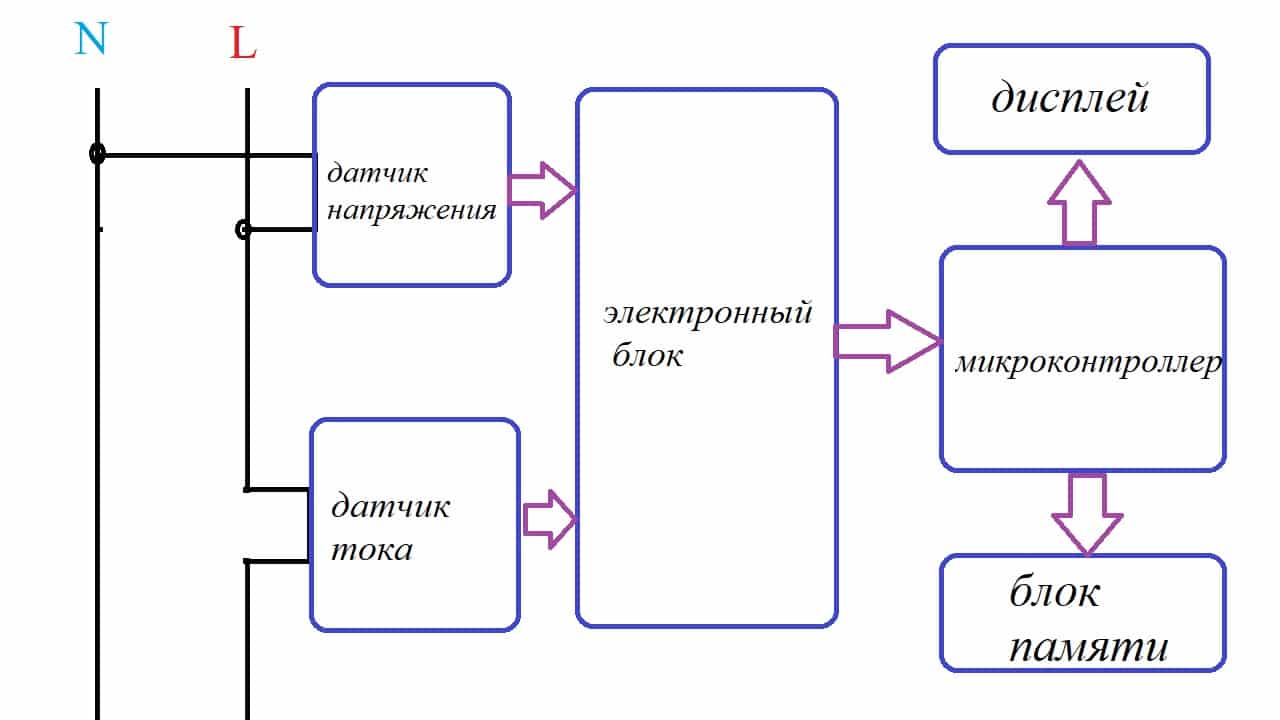

Блок-схема внутреннего устройства электронного счетчика:

Для каждой фазы используется своя комбинация трансформаторов тока и напряжения с датчиками, показания которых поступают на вход микросхемы аналого-цифрового преобразователя, откуда отправляются в микроконтроллер в виде кодовых последовательностей. В свою очередь, он рассчитывает потребляемый ток, отображая результат в киловатт-часах. Полученные значения отправляются дальше — на устройство отображения и в систему связи (если есть). Кроме того, рассчитанная информация постоянно хранится в энергонезависимой памяти. Кроме того, в определенные периоды, указанные в настройках, микроконтроллер помещает общее накопленное потребление в отдельные ячейки, что позволяет получить график нагрузочных мощностей за определенные периоды времени.

Кроме того, «умная» часть прибора учета отвечает за управление линией, ведущей к устройствам конечного потребителя электронного счетчика электроэнергии. Он может отключать потребителей по дистанционной или прямой команде или выполнять действие в контексте условия ограничения мощности. То есть когда потребление на линии больше установленного лимита. Эта функция обеспечивается реле, подключенным непосредственно к микроконтроллеру, которое контролирует прерывание линии питания клиентских устройств.

Внутри электронного счетчика:

Схема электросчетчика в упрощенном варианте, представленная в приборе Texas Instruments, выглядит так:

На нем видны все основные элементы, включая трансформатор тока с маркировкой «CT», цифровой дисплей и обязательный тактовый генератор, необходимый для всех типов микроконтроллеров. Именно последний задает скорость и время реакции логической части.

По сути, любой существующий электронный счетчик электроэнергии построен на тех же элементах, что и в данном приборе. Конечно, при условии, что у разных производителей разные элементарные базы и некоторые компоненты могут быть добавлены для расширения конечной функциональности.

Принцип работы

Устройство индукционного счетчика. (Для увеличения нажмите)

У индукционного счетчика имеется две катушки: тока и напряжения. Токовая катушка подключается последовательно, а катушка напряжения – параллельно.

Эти две катушки образуют электромагнитный поток. У токовой катушки он пропорционален силе тока, у катушки напряжения – сетевому напряжению.

Электромагнитное поле вращает алюминиевый диск, который с помощью зубчатой и червячной передачи соединяется со счетным механизмом и приводит его в действие. При работе счетчика наблюдается такая закономерность: «чем выше потребляемая мощность, тем быстрее вращается диск по оси».

Преимущества электронного счетчика

У электронного счетчика достаточно много преимуществ. Именно по этому все больше людей заменяют им свои старые приборы измерения электроэнергии. Такие устройства повышают точность показаний и упрощают их снятие.

Список достоинств электронных счетчиков электричества действительно велик. Давайте ознакомимся с ним подробнее.

Достоинства электронного электросчетчика:

Такие устройства считаются высокоточными. Они практически не дают погрешностей в подсчете истраченного за определенный промежуток времени количества электроэнергии. Более того, он не изменяет своих показаний при воздействии различных факторов, например вибрации

Это его принципиальная разница с индукционным прибором.С сегодняшними ценами на электричество – это очень важное преимущества.
Также повысилась чувствительность. Теперь счетчик более чутко реагирует на перепады и колебания в электросети.
Еще одним преимуществом электронных счетчиков является их способность вести многотарифный учет в разное время суток

Это важно потому, что сейчас практикуется разная оплата за электричество днем и ночью.
Электронные счетчики могут учитывать разные составляющие электроэнергии. Более того, вы можете записать показания счетчика за удобное время, а потом снова увидеть их, подключив к ноутбуку.
Если электросчетчики старого образца не могли одновременно учитывать передаваемую и получаемую электроэнергию, то современные электронные счетчики такой способностью обладают. Поэтому вам не нужно будет устанавливать два устройства для каждой линии.
Также электронные счетчики могут контролировать все параметры электросети, например, мощность, напряжение и нагрузка. Таким образом, при сбое какого-то параметра сети, прибор об этом проконтролирует.
Счетчики электронного типа оснащены системой против воровства электричества. Подобные попытки фиксируются устройством и передаются энергослужбам.
Электронный счетчик работает таким образом, что все показания передаются на один общий компьютер. Таким образом, отпадает надобность привлечения специальных работников для снятия и контроля показаний.
Время между проверками состояния таких счетчиков возрасло. Это связанно с тем, что проверять их показания не нужно, а о сбоях в электросети они сообщают самостоятельно.
Для такого многофункционального устройства электронный счетчик имеет весьма небольшие размеры. Он не превышает габаритами обычные устаревшие устройства.

Использование электронных счетчиков, прежде всего, выгодно для коммунальных служб. Однако и для жильцов современных квартир некоторые их свойства будут очень полезны.

Критерии подбора

Один из критериев выбора электросчетчика — количество тарифов Перед покупкой устройства стоит обращать внимание на ряд параметров:

• Допустимая величина тока. Цифровые модели рассчитаны на ток 5-60А, что подходит для квартир и частных домов.
• Дата проверки. На трехфазном счетчике должна находится пломба не старше 1 года.
• Количество пломб. Первое опломбирование делают государственные органы – отметку проставляют на кожухе. Вторая пломба на зажимной крышке – от предприятия энергоснабжения.
• Опционал. Чем больше функций, тем дороже счетчик. Но внутренний тарификатор создает график нагрузки, а в журнале событий отмечается повышение и понижение напряжения в каждой фазе.
• Обслуживание и гарантии. Качественные модели имеют большой гарантийный период. Сервисный центр бренда есть в городе покупателя.
• Интервал проверки. Оптимально – от 10 до 16 лет.
• Интеграция с АСКУЭ. Показания автоматически передаются провайдеру.
• Фазность. Информация указывается на табло. Однофазный аппарат имеет маркировку 220 или 230 В, трехфазный – 220/380 В или 230/400 В.
• Количество тарифов. Двухтарифная схема исключает переплаты за электричество в ночное время.
• Способ монтажа. Цифровой аппарат крепится на винтах (корпус S или Ш) или дин-рейках (корпус R или P).

Снятие показаний

Общие показатели расхода электрической энергии определяются на шкале значений всеми цифрами, расположенными до запятой. Последнее число, которое выделяется рамкой красного цвета, отображает десятые доли одного киловатта, и при выполнении расчётов не учитывается.

Оплата счёта за израсходованное количество кВт осуществляется в соответствии с тарифами, которые устанавливаются в каждом регионе индивидуально.

Безусловно, индукционные счетчики имеют большой ресурс эксплуатации и на их работоспособность не оказывают влияния как скачки напряжения в сети, так и качество передаваемого тока, но сэкономить на оплате электроэнергии за счёт многотарифной системы расчёта, увы, не получится.

Индукционный счетчик электроэнергии: описание и принцип действия, плюсы и минусы

Индукционный счетчик электроэнергии с электромеханическим устройством подсчета расхода энергии до сих пор является надежным прибором, установленным в жилых помещениях. Пользователей привлекает его надежность, простота в обслуживании, долгий срок службы и низкая стоимость.

Конструкция индукционного счётчика

Однофазный индукционный счетчик

Основными составными элементами индукционного электросчетчика являются электромагниты напряжения и электрического тока. При их взаимодействии вместе с входящими в них магнитопроводами появляется электромагнитное поле. Через передаточное устройство поле воздействует на алюминиевый диск вращения.

Электромагнит тока при работе испытывает большие нагрузки, поэтому его обмотка изготовлена из проволоки большого сечения. Число витков не превышает тридцати. Проволока равномерно намотана на двух магнитах, которые с помощью зажимов подключены последовательно к сети.

Катушка напряжения параллельно подсоединена к сети и создает электромагнитное поле, прямо пропорциональное действующему напряжению. Обмотка катушки выполнена из тонкой проволоки сечением 0,1…0,15 мм². Число витков может достигать 12000, что позволяет создать индуктивное сопротивление больше, чем активное. Такое устройство позволяет уменьшить расход электроэнергии при работе счетчика.

Все компоненты механического однофазного электросчетчика размещены в пластмассовом корпусе. Данные по расходу электричества за текущий период выводятся на цифровой барабан. Интенсивность расхода энергии можно определить по величине скорости вращения диска.

Как работает индукционный счётчик

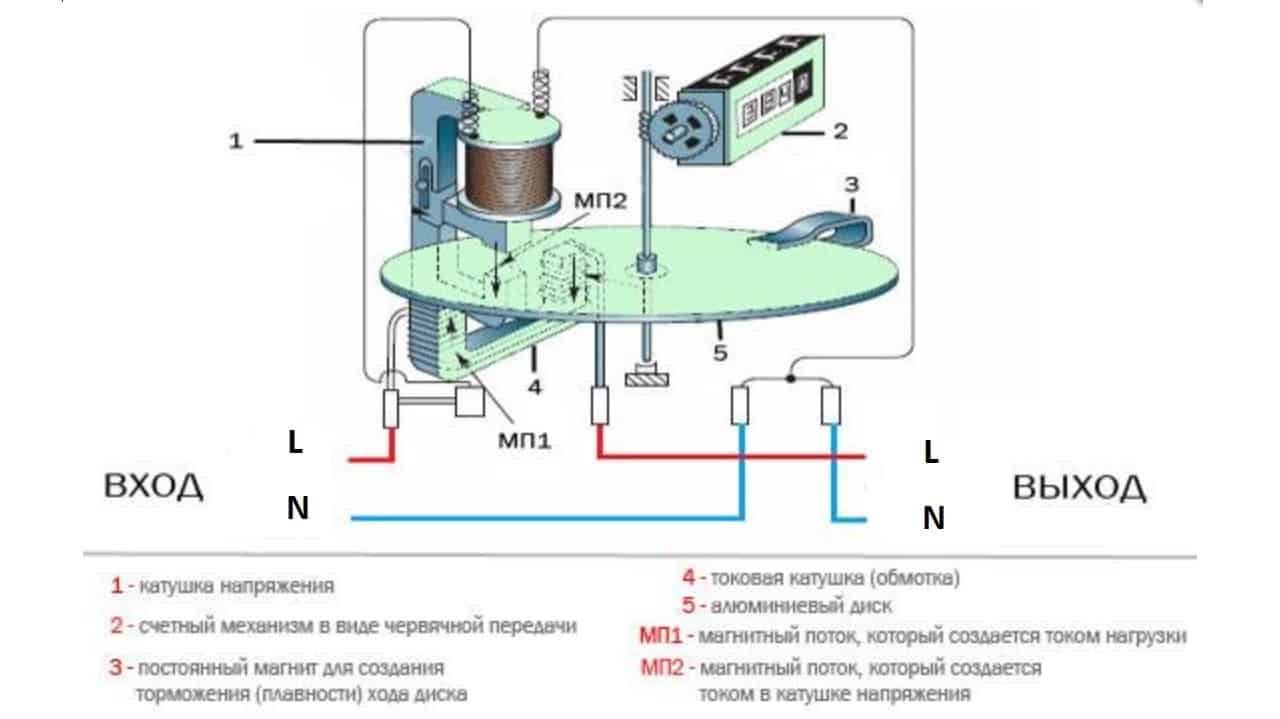

Внутреннее устройство индукционного счетчика

Алюминиевый диск индукционного счетчика электрической энергии является подвижным токопроводящим элементом, на который воздействует электромагнитное поле, создаваемое в катушках счетчика. В результате их действия возникает магнитное поле, переменное по направлению и действующее на диск, в котором создаются вихревые токи, совпадающие по направлению с магнитными потоками.

Между вихревыми токами и магнитными потоками происходит взаимодействие, которое создает вращающий момент, меняющийся по величине и приводящий во вращение алюминиевый диск.

Между вращающим моментом и суммарным магнитным потоком от двух катушек тока и напряжения создается зависимость, с учетом сдвига фазы на 90º и обратной связью.

Под воздействием вращающего момента диск крутится с частотой в зависимости от величины поступающей энергии. Ось диска связана со счетным устройством цифрового барабана, на котором отражается действительное количество потребляемой энергии.

Плюсы и минусы приборов

Дисковый электросчетчик старого образца имеет несколько преимуществ перед новыми электронными моделями счетчиков, которые активно внедряются в жилые дома:

• имеют высокую степень надежности;
• простая схема исполнения и принцип действия;
• стоимость электросчетчика старого образца ниже, чем электронного;
• безразличны к возможным перепадам напряжения электрической сети;
• обладают длительным сроком эксплуатации.

При низком классе точности электросчетчика потребитель может как переплачивать за электроэнергию, так и недоплачивать

В то же время электромеханические счетчики имеют и ряд недостатков, к которым относятся:

• Низкий класс точности учета электрической энергии, особенно при малых нагрузках.
• Для оплаты электроэнергии используется только один тариф, в то время как большинство электрических компаний предоставляет разную стоимость электроэнергии в дневное и ночное время.
• Возможность остановить вращение диска, и даже отмотать показатели назад, чем могут воспользоваться недобросовестные пользователи. Остановка диска возможна и в случае поломки.

Все недостатки, присущие индукционным изделиям, известны заводам изготовителям. Они постоянно работают над модернизацией и улучшением качества своей продукции, повышая класс точности и срок службы.

Однако особенности конструкции не позволяют в полной мере воплотить все эти полезные необходимые условия в устройстве. Поэтому на смену индукционным приборам приходят более совершенные, электронные.

Принцип работы

За счет постоянного совершенствования технологий совершенствуются и счетчики электроэнергии. Все однофазные модели представленные на современном рынке подразделяются на индукционные и электронные.

Первый вариант является первопроходцем в системе учета электрической энергии, несмотря на их простоту и доступность, электронные электросчетчики постепенно вытесняют их за счет высокой точности и расширенной функциональности.

Индукционные счетчики электроэнергии

Индукционные счетчики электроэнергии обладают простой и понятной конструкцией, на примере которой относительно легко разобраться с устройством и принципом действия простейшего электросчетчика.

Конструктивно данная модель состоит из:

• Токовой обмотки – представляет собой катушку индуктивности, включаемую в цепь последовательно нагрузке. Предназначена для измерения величины тока, потребляемого нагрузкой, изготавливается из проволоки большого сечения из нескольких витков.
• Обмотки напряжения – также представлена катушкой индуктивности, но подключенной параллельно по отношению к токовой обмотке. Изготавливается из тонкой проволоки и укладывается большим количеством витков, применяется для измерения величины напряжения.
• Алюминиевый диск – элемент счетчика электроэнергии, предназначенный для преобразования электромагнитного усилия в механическую работу. Устанавливается на ось для вращения по направлению усилий электромагнитного поля катушек индуктивности.
• Счетный механизм – преобразует количество оборотов алюминиевого диска в цифровое отображение результатов измерения мощности. Состоит из механического циферблата шестеренчатого типа.
• Постоянный магнит – применяется для сглаживания механических колебаний подвижного диска. Создает постоянный магнитный поток и обеспечивает плавность хода.

Принцип действия индукционного счетчика электроэнергии заключается в том, что при подключении в электрическую цепь на обмотку напряжения подается действующее номинальное напряжение. В случае подключения нагрузки к выводам электросчетчика через токовую катушку будет протекать определенная величина тока. При взаимодействии двух электромагнитных полей в алюминиевом диске начнут наводиться вихревые токи, что создаст его собственное электромагнитное поле. Механическое усилие от диска через систему шестеренок передастся счетному механизму.

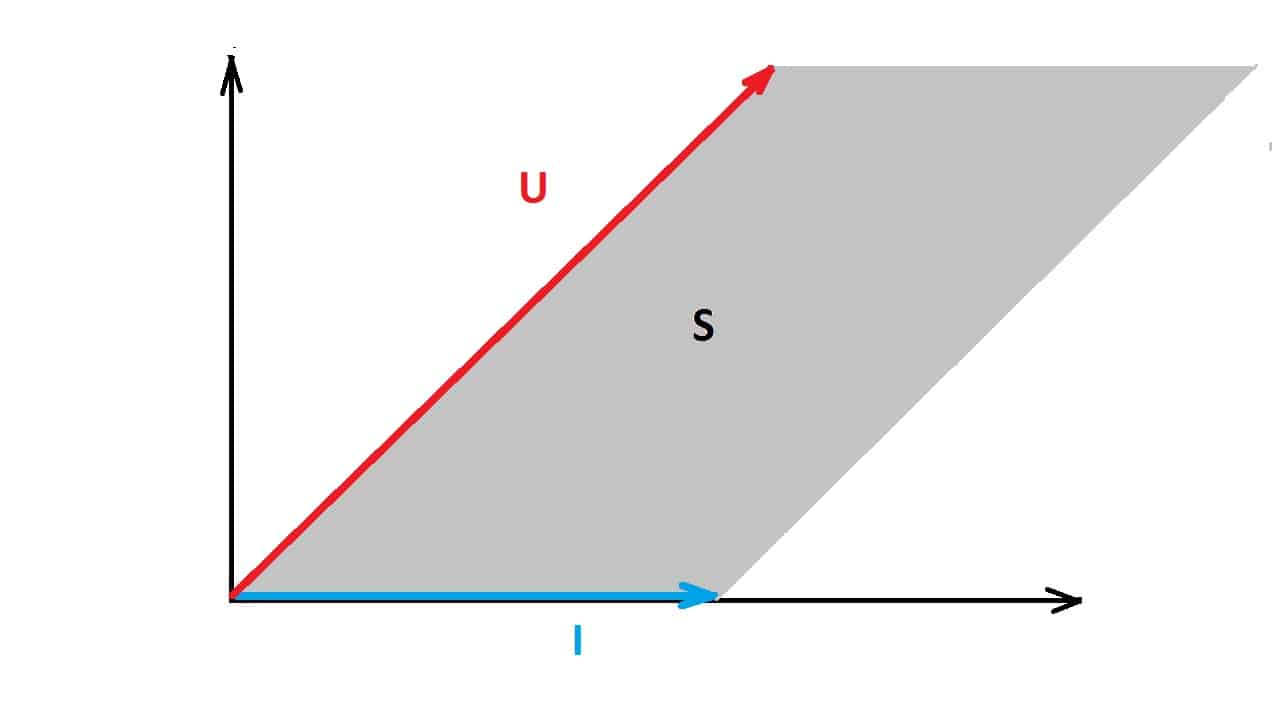

Величина ЭДС, наводимая обмоткой тока и напряжения вступает во взаимодействие с собственным полем подвижного элемента, которое генерируется за счет вихревых токов. Мера данного взаимодействия и определяет скорость вращения алюминиевого диска. Чем больше сила тока, протекающего через токовую катушку, тем больше результат геометрического произведения напряжения и тока.

Результирующее значение мощности будет быстрее вращать диск, что приведет к ускорению начисления показаний счетчика электроэнергии.

Электронные счетчики электроэнергии

С развитием и совершенствованием технических средств произошла модернизация классических индукционных электросчетчиков. Изначально выпускались гибридные электронно-механические модели, но со временем электроника все более и более вытесняла подвижные части. Конструктивно современная электронная модель счетчика электроэнергии состоит из:

• Датчика тока – измеряет величину электрического тока, протекающего через счетчик электроэнергии;
• Датчика напряжения – предназначен для измерения разности потенциалов, приложенной к зажимам счетчика;
• Электронного преобразователя – осуществляет подсчет мощности, пропускаемой через счетчик электроэнергии;
• Микроконтроллера – передает показания на дисплей и в блок памяти, может извлекать данные, обрабатывать их и передавать по каналам связи;
• Дисплея – предназначен для вывода данных опроса со счетчика электроэнергии, может переключать информацию в многотарифных моделях;
• Блока ОЗУ и ПЗУ – оперативная и долговременная память, предназначенная для хранения и обработки информации.

Принцип действия электронного счетчика электроэнергии основан на измерении силы тока и величины напряжения приложенного к подключенной нагрузке. Фиксация показаний осуществляется за счет датчиков и передается на электронный преобразователь, который рассчитывает величину мощности и преобразует единицу измеряемой величины в счетный импульс. Сигнал с преобразователя передается на микроконтроллер, который, в зависимости от установленной программы срабатывания, выдает на дисплей необходимые параметры электрической цепи. Помимо трансляции текущих показаний на дисплей, микроконтроллер записывает информацию в блок памяти, и извлекать ее в случае необходимости.

Надежность показаний и необходимость ремонта

Качественный цифровой электросчетчик отличается высокой точностью. Проверить параметры без нарушения целостности корпуса и пломб можно так:

1. После прекращения подачи напряжения индикатор останавливается. Если учет продолжается – устройство неисправно.
2. Счетчик всегда жужжит при работе, о неполадках свидетельствует самоход.
3. Показания искажаются при отключении всех бытовых приборов. Обязательно проверяется наличие самохода.

Тестирования лучше производить ночью, в условиях минимальной нагрузки на электросеть. Если самохода нет, импульсы индикатора отсутствуют на протяжении 15 минут. Импульс, возникший, когда подключение не произведено, означает поломку.
