Вентиляция производственных помещений: правила организации воздухообмена

Расчет и кратность воздухообмена

В проектировании аварийной системы удаления грязного воздуха учитывают ряд важных факторов, которые оказывают свое влияние на его распространение.

Уровень естественного освещения (без учета уличных фонарей) в помещениях категории А, Б и В. Расположение отводного отверстия от наружных стен зависит от средней площади окна, приходящей на 1 м ширины стены.

F (м^2/м)	<0,3	0,4	>0,5
I (м)	14.5	20	31

F – отношение площади окна к метру наружной стены

I – расстояние от стены до отводного отверстия

Общая мощность механических побудителей рассчитывается при испытании системы и расчетах доли неплотного воздуха в общем объеме вентшахты. Полученный объем считается оптимальным и использование более мощных агрегатов для отвода станет бесполезным.

Отдельный важный критерий для специальной системы – кратность, которая определяет, во сколько раз эффективнее ее работа по отношению к общей шахте. Расчет кратности выполняется по формуле K = L/V, где:

• L – пропускная способность за час времени (м^3/ч),
• V – объем помещения.

Существующие пожарные требования и правила обеспечения здания специальной шахтой устанавливают нормативы, которым нужно следовать при разработке вентиляции:

• Требуемый уровень кратности определяется путем моделирования критической ситуации, которая показывает долю вредных веществ. Для помещений категории А, Б и Е вентсистема обязана иметь 8-кратную эффективность к объему вентилируемого воздуха в общей шахте.
• При рисках загрязнения несколькими видами загрязняющих веществ для отвода каждого типа вредных веществ предусматривается отдельная вентшахта.
• Для отвода химических реагентов допустима только отдельная и независимая шахта, которая прокладывается не ниже 1.5 метра от уровня крыши. Такая аварийная шахта должна быть сооружена твердых материалов для защиты от осадков и осколков при взрыве.

После проектирования и установки вентшахта проходит постоянное обслуживание и проверку. Если ее фактическая работа не отвечает заявленным характеристикам (утрачены в процессе эксплуатации), на помещение накладывается частичный (хранение, отдельные рабочие процессы) или полный запрет эксплуатации.

6 Местная вытяжка и формула расчета

Если компания не осуществляет выброс вредных веществ, то можно провести расчет общеобменной вентиляции производственного помещения как L = N х L н, где N — количество рабочих, находящихся в помещении, а L н — необходимый объем воздуха для одного человека, который измеряется в куб. м/ч.

Учитывая такой параметр, как кратность воздуха, расчет проводится по формуле L = n x S x Н, где n — кратность, равная 2 в производственном помещении, S — площадь, а Н — высота.

Вентиляция производственных цехов должна обладать двумя критериями — это грамотное исполнение и функциональность. Только в этом случае можно организовать рабочие места в соответствии с нормами

Поэтому так важно произвести точный расчет местной вентиляции

Нормативные документы оборудования

производственная система притока и отвода воздушных потоков

Аварийная вентиляция и воздушные завесы регулируются документом: «СНиП 2.04.05 – 91», где указаны такие нормы, как температура воздуха, поступающего посредством работы воздушно-тепловых завес.

В данных ситуациях необходимо принимать:

• не более 50.С возле входных дверей и проходов,
• не более 70.С около уличных ворот и основных наружных проемов.

Расчетная температура воздушных потоков, поступающих в задымленные помещения сквозь двери, ворота, открытые проемы, стоит принимать, как значение С, но не ниже значений:

• С = 14, если авария произошла на территории производства, в периметре помещений во время легких работ,
• С = 12, в случае возникновения выбросов в пределах производства при работах средней нагрузки, для вестибюлей в общественных учреждениях, в административно-бытовых зданиях.
• С = 8. Помещения производственного типа с тяжелой рабочей нагрузкой,
• С = 5. Для производственных площадей с выполняемой тяжелой работой, в условиях отсутствия постоянных мест для расположения сотрудников.

Продолжительность аварийной ситуации объединяет время двух временных периодов:

• tа1 – длительность начального этапа аварии,
• tа2 – длительность аварийного этапа, в период которого обеспечена полная остановка выбросов и вбросов вредных отравляющих веществ внутрь помещений.

Общая формула продолжительности аварии с автоматическим включением системы вентиляции:

tа = tа1 + tа2

Типы систем по зоне обслуживания

По способу организации воздухообмена системы делят на общие, локальные, аварийные, противодымные.

Местная

Вытяжка на кухне — пример местной вентиляции

Может быть приточной или вытяжной. Такие системы чаще используются в промышленности, но и в быту вытяжка на кухне стала привычным явлением.

Пример приточно-вытяжной конструкции: приточка и вытяжка в банном комплексе. Циркуляция для собственно банного помещения организуется отдельно. Здесь она выводит избыток влаги и тепла не столько во время банных процедур, сколько позднее. Она не дает влаге накапливаться внутри и вызывать гниение дерева.

Общеобменная

Такой вариант создает одинаковые условия в нескольких помещениях. Влажность, тепло, а также пыль и углекислый газ равномерно распределяются и не создают высокой концентрации. Кратность воздухообмена рассчитывается в зависимости от характера помещения. Для жилой комнаты достаточно 3 кубов на человека в час, в кухне потребуется 6–8 в зависимости от количества оборудования.

Аварийная

Монтируется в помещениях, где есть вероятность выброса вредных веществ, активируется в чрезвычайных ситуациях. Работает очень интенсивно и быту не используется.

Противодымная

Устанавливается в любых помещениях, где есть риск пожара. Это производственные здания, общественные, где собирается большое количество людей, специальные. Ее задача – накачать как можно больше воздуха в помещение, чтобы предупредить распространение дыма. Система эффективна в начале пожара.

Разновидности систем по назначению

Классифицируют вентиляционные конструкции по самым разным признакам: канальные и бесканальные, общие локальные, с теплообменником и без. Различают их и по направлению воздействия.

Циркуляция воздуха предполагает вывод газов из здания и замену отработанного воздуха новым. На практике эти процессы разделяют. В некоторых случаях приточка воздуха может происходить пассивно – открытая дверь или окно. Чтобы вывести воздух, нужно приложить усилие. Возможен и обратный вариант. В таких случаях на часть системы необходимо установить устройства, увеличивающие скорость воздушного потока: вентиляторы, диффузоры.

Приточная

Приточная вентиляция – система приспособлений, обеспечивающая ввод воздуха. Может представлять собой один модуль – вентилятор с фрагментом трубы для установки. Может включать воздуходувы, решетки, диффузоры, фильтры, клапаны и прочее.

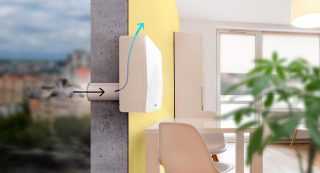

Простейший вариант нередко встречается на пластиковых окнах. Это вентклапан, вмонтированный прямо в раму. Без открывания окна он обеспечивает приток свежего воздуха. Однако мощность его невелика.

В кухне, в ванной, если здесь нет вентиляционной шахты, устанавливают приточку. Монтируют блок на стену рядом с окном, на расстоянии не менее 2–2,2 м от пола. Другой вариант – на радиаторы под подоконником. В последнем случае воздух с улицы будет сразу подогреваться, а вентилятор обеспечит достаточный воздушный поток. Ту же функцию выполняет бризер.

Вытяжная

Используется для выведения загрязненного воздуха. Самый простой вариант – вытяжка на кухне. Вентилятор вмонтирован прямо в прибор или устанавливается на тройник, воздух выводится в общую вентиляционную шахту дома или прямо на улицу.

Потребность в вытяжной конструкции обычно выше. В современных квартирах с герметичными окнами естественная циркуляция затруднена. В таких помещениях, как ванная и кухня, ее мощности недостаточно, чтобы вывести влагу, тепло и запахи.

При необходимости сооружают систему, обслуживающую несколько комнат. Для этого устанавливают сеть воздухозаборных труб и вентилятор на выходе вытяжки.

Приточно-вытяжная

В квартирах в ней редко возникает надобность. В частных домах, где появляется много внутренних изолированных помещений и погребов, она бывает кстати.

Главный элемент системы – модуль с двумя вентиляторами, работающими в противоположном направлении. Дополнительные приспособления: воздуходувы, решетки, обратные клапаны – здесь без них не обойтись, диффузоры и прочее.

Так как такая система работает на электричестве, ее нередко оснащают обогревателями, увлажнителями, очистителями.

Пылеуловители и фильтры для работы на производстве

Качество выбросов воздуха в атмосферу регламентируется требованиями к вентиляции производственных помещений. Поэтому грязный воздух из промышленных цехов необходимо фильтровать перед выбросом в окружающую среду. Один из важнейших параметров, рассчитываемый для вентиляции производственного помещения – эффективность очистки воздуха.

Она подсчитывается так:

где Квх— это концентрация примесей в воздухе до фильтра, Квых — концентрация после фильтра.

Вид очистительной системы зависит от количества примесей, химического состава и формы.

Самая простая конструкция пылеуловителей – пылеосадочные камеры. В них резко снижается скорость воздушного потока и за счет этого оседают механические примеси. Такой вид очистки подходит лишь для первичной очистки и не слишком эффективен.

Пылеосадочные камеры бывают:

• простыми;
• лабиринтовыми;
• с отбойником.

Чтобы уловить пыль с частицами больше 10 микрон используют циклоны – инерционные уловители пыли.

Циклон – это цилиндрическая емкость из металла, сужающаяся снизу. Сверху подается воздух, частицы пыли под влиянием центробежных сил ударяются о стенки и падают вниз. Чистый воздух выводится через специальную трубу.

Чтобы еще увеличить объем задержанной пыли, в корпусе циклона распыляют воду. Такие устройства называются циклонами-промывателями. Пыль смывается водой и направляется в отстойники.

Современный вид пылеуловителей – ротационные или ротоклоны. Их работа основана на сочетании сил Кориолиса и центробежной силы. Конструкция ротоклонов напоминает центробежный вентилятор.

Электрофильтры – это еще один способ очистить воздух от пыли. Положительно заряженные частицы пыли притягиваются к электродам с отрицательным зарядом. Через фильтр пропускают высокое напряжение. Чтобы очистить электроды от пыли, они время от времени производится автоматическое потряхивание. Пыль попадает в накопители.

Используются также гравийные и коксовые фильтры, смачиваемые водой.

Фильтры средней и тонкой очистки выполняются из фильтровального материала: войлока, синтетических нетканых материалов, мелких сеток, пористых тканей. Они улавливают мельчайшие частички масел, пыль, но достаточно быстро забиваются и требуют замены или очистки.

Если воздух необходимо очистить от очень агрессивных, взрывоопасных веществ или газов, используются эжекционные системы.

Эжектор состоит из четырех камер: разряжения, конфузора, горловины, диффузора. Воздух в них попадает под большим давлением, увлекаемый мощным вентилятором или компрессором. В диффузоре динамическое давление преобразуется в статическое, после чего воздушная масса увлекается наружу.

Виды производственной вентиляции

Классификация промышленного вентилирования проводится по критериям локализации, направленности и способа функционирования. Рассмотрим подробнее.

По принципу функционирования

Естественная. Основывается на природной циркуляции воздушных потоков с разными температурой, давлением, плотностью. Тяжелый холодный воздушный поток вытесняет более легкий и теплый. В промышленном помещении этот процесс может происходить через естественные зазоры, неплотности оконных дверных проемов, либо организованные приточные и вытяжные проемы, закрытые решетками, дефлекторами.
Зависит от атмосферных условий, силы и направления ветра, времени года (зимой проветривание осуществляется лучше за счет сильной тяги). Данный способ подходит далеко не всем производствам, особенно там, где есть вредные выбросы от работающей техники. Может устанавливаться, например, в помещениях сельскохозяйственного направления.

Искусственная вентиляция. Если производство предполагает побочный эффект в виде токсичных теплогазовыделений, механическая вентиляция производственных помещений строго обязательна. Главная функция – отведение отработанного воздухопотока от рабочей зоны персонала, препятствие проникновению вредных паров в другие помещения, отсеки, а также подача свежего уличного воздуха (очищенного или неочищенного) общим потоком или адресно.
Организовывается при помощи механических средств подачи-отведения воздушных масс (приточных, вытяжных вентиляторов, крышных установок). Является более эффективным способом очищения, циркуляции воздухопотока внутри промышленного цеха.

По принципу локализации

• Общеобменная. Рассчитана на равномерное очищение всего цеха от вредных технологических тепловыделений, нормализуя температурно-влажностный показатель, скорость движения воздуха. Быстро справляется с небольшим процентом загрязнения воздушных масс.
• Местная вентиляция. Применяется, когда есть локализация большого количества токсинов, паров, задымленности и т.д. в определенном месте. Устанавливается непосредственно над источником повышенного теплогазовыделения. Могут использоваться вытяжные зонты или гибкий воздуховод, подключенный непосредственно к оборудованию. Применяется совместно с общей вентиляционной системой в качестве дополнительного очищающего воздух оборудования.
• Аварийная. Устанавливается и применяется в дальнейшем при экстренных случаях, например, пожаре, чрезмерном выбросе ядовитых веществ промышленным оборудованием, высоком уровне задымленности и др.

По принципу направленности потока

• Установки приточной вентиляции. Принцип действия основан на вытеснении холодным притоком теплого отработанного воздуха через организованные вытяжные проемы вверху цеха. Могут быть как естественной организации, так и механической.
• Установки вытяжной вентиляции удаляют отработанный воздухопоток вместе с частицами гари, дыма, ядовитыми парами, лишним теплом и т.д. Конструктивно могут быть общими или локальными, чаще всего с принудительным побуждением, так как естественным путем удалить загрязненный воздух довольно проблематично.
• Приточно вытяжная установка применяется наиболее часто, обеспечивает необходимую циркуляцию воздушных масс внутри промышленного цеха. Чаще всего с механическим оснащением (приточные, вытяжные вентиляторы).

Эффективная вентиляция покрасочного цеха — принципы проектирования

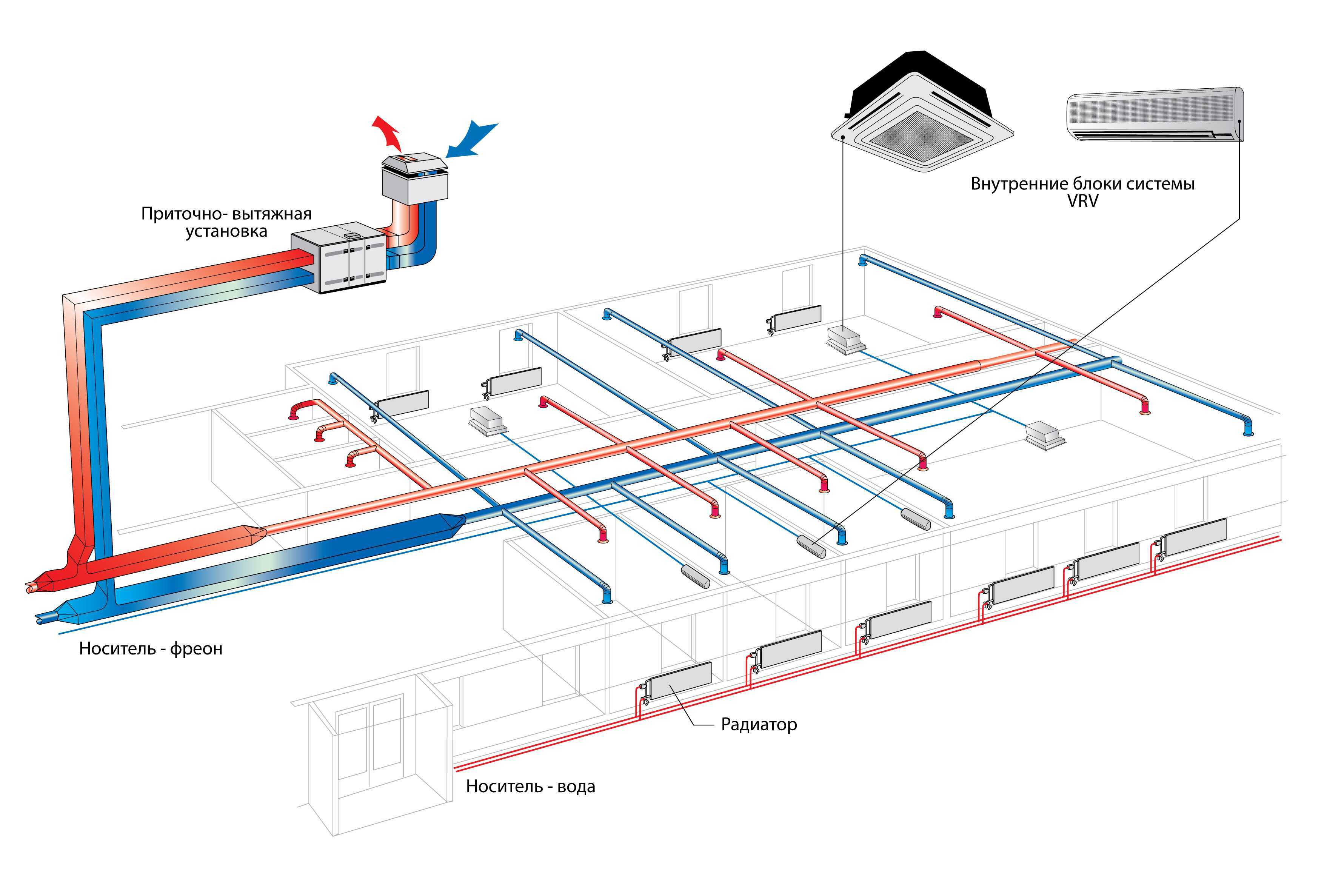

Вентиляционные приточно-вытяжные системы смешанного типа (местные и общеобменные) способствуют созданию безопасного для здоровья микроклимата лишь при условии обеспечения достаточного воздухообмена. При значительной концентрации вредностей, выделяемых в процессе окрашивания крупногабаритных деталей методом порошкового напыления, задача вентиляции покрасочного цеха сводится к соблюдению пожарной безопасности путем достижения значений ПДК.

Источники

• https://m-e-g-a.ru/ventilyatsiya/kak-sostavlyaetsya-proekt-ventilyatsii-tseha
• https://ecoenergovent.ru/info/sistema-ventilyaiya-i-kondiionirovanie-v-proizvodstvennom-ehe
• https://www.AirClimat.ru/Ventilyatsiya-tseha.htm
• https://foundmaster.ru/climatic/ventilyatsiya-proizvodstvennogo-tseha.html
• https://www.PromKlimat.ru/Ventilyatsiya-tseha.htm
• https://www.air-ventilation.ru/ventilyatsiya-proizvodstva.htm
• https://otivent.com/ventiljacija-proizvodstvennyh-pomeshhenij
• https://foundmaster.ru/ventilation/ventilyatsiya-goryachego-tseha-osobennosti-ustanovki.html
• http://www.provento-ventilation.ru/info/articles/ventilyatsiya-pokrasochnogo-tsekha/

Ошибки, которых следует избегать при самостоятельном монтаже вентиляционных каналов

При строительстве вентиляционных каналов допускаются ошибки, которые могут негативно сказаться на работе всей вентиляционной системы. Давайте кратко проанализируем эти ошибки:

• Отсутствие вентиляционного отверстия в помещениях без окон, с частыми колебаниями температуры и влажности. Отверстие в стене, закрытое решеткой, не дает такой тяги, как вентилятор, и эффективность вентиляции будет низкой.
• Окна и двери плотно закрыты, вентиляторы не установлены. Если окна и двери полностью герметичны, естественная вентиляция не работает, поэтому в помещении могут появиться запахи, сырость, плесень и грибок;
• В комнате с камином нет дымохода. В этом случае дым попадает в гостиную;
• Вентиляционные отверстия не изолированы должным образом, что может привести к потере тяги.

Как видите, существует множество нюансов, которые необходимо учитывать при монтаже вентиляционных каналов. Если вы не уверены, что сможете грамотно выполнить все работы, связанные с их проектированием и установкой – предоставьте эту задачу профессионалам. Конечно, тогда затраты на строительство вентиляции возрастут, но они быстро окупятся благодаря эффективной работе системы и приятному микроклимату в доме!

• Предыдущая публикация
• Перечислить
• Следующая публикация

Обзор современных систем вентиляции Читать Вентиляция для вашей ванной комнаты Читать Варианты вентиляции для вашего дома Читать Перейти к полному спискуРекомендовать ещеВсе публикации 09.06.2020 Слово “чиллер” для многих кажется чужим и загадочным, и еще более немногие знают, как он работает и для чего используется. Чиллеры в основном используются специалистами при проектировании и строительстве сложных вентиляционных систем, устанавливаемых в специфических и крупных отраслях промышленности. 01.06.2020 Самодельная вентиляция для теплицы 18.05.2020 Ручная система вентиляции в квартире Эффективная система вентиляции в квартире дает ряд преимуществ: обеспечивает стабильный приток свежего воздуха во внутреннее пространство, исключает появление влаги и неприятных запахов в помещении. Избыточная влажность в квартире приводит к развитию плесени и грибка на стенах и потолке, что не только портит отделку, но и вредит здоровью домочадцев. Если система вентиляции, установленная при строительстве квартиры, работает недостаточно эффективно, вы всегда можете улучшить ее самостоятельно. В этом случае не нужно выполнять сложную работу, достаточно ввести в систему несколько дополнительных и полезных устройств. 04.05.2020 Вентиляция подвала в частном доме Подвал в частном доме – это место, которое может иметь множество различных функциональных назначений. Владельцы могут хранить в нем овощи, заготовки на зиму, вещи, которые не нужны в холодное время года, в подвале можно устроить миниатюрную теплицу для выращивания растений и грибов. Как бы ни использовался подвал – в нем обязательно должна присутствовать качественная вентиляция, иначе не избежать порчи хранящихся вещей и продуктов, появления неприятного затхлого запаха и сырости. Популярные статьи Экскурсия по заводу и презентация новой системы селективного сбора отходов 1 ноября 2019 года 367

ГалВент провел экскурсию среди гостей Всероссийского форума “Капитальный ремонт жилых домов: поддержка собственников жилья”.

Читать Инновации в штамповочном и инструментальном производстве 4 ноября 2019 339

В отделе штамповки и оснастки были введены в эксплуатацию два дополнительных 100-тонных штамповочных пресса.

Считайте калькуляторы

• Прямой участок
• Подразделение
• Переход
• Тройник
• Штекер
• Прямоугольная резьба
• Зонты
• Зонты и разделители

ГОСТы СНиПы Часто задаваемые вопросы

Причины подключения вентиляции при аварии

устройство приточной вентиляции с подогревом

Только правильный и достоверный анализ относительно опасности возникновения аварийной ситуации позволит обеспечить все производственные помещения соответствующей и продуктивной вытяжкой.

В период аварийной ситуации следует учитывать нестандартный характер всего процесса в целом. За период ее работы, включающий начало действия системы до момента окончания, должно быть обеспечено полное устранение, стабилизация и балансировка всех дымных и газовых образований в пределах помещения.

Способствовать возникновению аварии на производстве могут такие причины, как:

• неконтролируемые источники огня,
• спонтанное возгорание отдельных элементов и устройств,
• разовый выброс газосодержащих примесей резкого характера,

Методы расчета систем искусственной вентиляции

Основная цель расчета общеобменных систем искусственной вентиляции — определить количество воздуха, которое необходимо подать и удалить из помещения При расчете вентиляции в цехах, воздухообмен, как правило, определяют расчетным путем по конкретным данным о количестве вредных выделений (тепла, влаги, паров, газов)

Для цехов, где выделяются вредные вещества, воздухообмен определяют по количеству вредных газов, паров, пыли, которые поступают в рабочую зону, с целью разбавления их приточным воздухом до предельно допустимых концентраций:

(2.1)

где U — количество вредных выделений в цехе, мг/ч;

к1, — предельно допустимая концентрация вредных выделений в воздухе цеха, мг/м3,

k2 — концентрация вредных выделений в приточном воздухе, мг/м3.

В соответствии со СНиП k2 ≤ k1.

Для помещений, где вредные выделения отсутствуют (или количество их незначительно) приток (вытяжку) воздуха можно определить по кратности воздухообмена (k) — отношения объема вентиляционного воздуха L (м3/час) к объему помещения Vп (м3):

(2.2)

Кратность воздухообмена показывает сколько раз в течение часа необходимо поменять весь объем воздуха в данном помещении для создания нормальных условий воздушной среды. Определив по справочнику кратность воздухообмена при известном объеме помещения можно рассчитать объем приточного воздуха или вытяжки.

Для помещений, в которых отсутствуют вредные выделения и избыточное тепло и нет необходимости в создании метеорологического комфорта можно использовать формулу:

(2.3)

где l —

минимальная подача воздуха на одного работающего в соответствии с санитарными нормами (при объеме помещения на одного работающего, до 20 м3 – 30м3/ч, a при объеме больше 20м3 — 20 м3/ч);

n — количество работающих в помещении.

При расчете местной вытяжной вентиляции количество воздуха, удаляемое местным отсосом (зонт, панель, шкаф) можно определить по формуле:

(2.4)

где F — площадь сечения отверстия местного отсоса, м2;

v — скорость движения удаляемого воздуха в этом отверстии (принимается от 0,5 до 1,7 м/с в зависимости от токсичности и летучести газов и паров).

Естественная и искусственная вентиляции должны отвечать следующим санитарно-гигиеническим требованиям.

— создавать в рабочей зоне помещений соответствующие нормам метеорологические условия труда (температуру, влажность и скорость движения воздуха);

— полностью удалять из помещений вредные газы, пары, пыль и аэрозоли или растворять их до предельно допустимых концентраций;

— не вносить в помещение загрязненный воздух снаружи или путем засасывания из смежных помещений;

— не создавать на рабочих местах сквозняков или резкого охлаждения;

— быть доступными для управления и ремонта в процессе эксплуатации;

— не создавать в процессе эксплуатации дополнительных неудобств (например, шума, вибраций, попадания дождя, снега)

Следует учесть, что к вентиляционным системам, установленным в пожаро- и взрывоопасных помещениях предъявляется целый ряд дополнительных требований, которые в этом разделе не рассматриваются.

Кондиционирование воздуха

– это создание и автоматическое поддержание в помещениях постоянных или изменяющихся по программе определенных метеорологических условий, наиболее благоприятных для работающих или требуемых для нормального протекания технологического процесса. Кондиционированние воздуха может быть полным и неполным. Полное кондиционирование воздуха предусматривает регулирование температуры, влажности, подвижности и чистоты воздуха, а также, в ряде случаев, возможность его дополнительной обработки (обеззараживания, ароматизации, ионизации). При неполном кондиционировании регулируется только часть параметров воздуха.

Кондиционирование воздуха осуществляется кондиционерами, которые подразделяются на центральные и местные. Центральные кондиционеры предназначены для обслуживания больших за размерами помещений.

Как часто необходимо проводить техническое обслуживание приточно-вытяжной вентиляции?

Для обычных объектов – офисы, квартиры, загородные дома необходимо проводить обслуживание не реже, чем 1 раз в год.

Для объектов типа цехов, ресторанов, покрасочных камер и др., где технологические процессы сопровождаются выделением пыли, краски, стружки, жира от приготовления еды обычно график обслуживания составляется частным образом – это может быть от 4 до 12 раз в год.

В основном, процесс обслуживания заключается в следующем:

• замена неисправных компонентов
• очистка от пыли и промывка фильтров
• очистка от пыли и промывка теплообменника
• проверка электрических соединений, протяжка автоматов в шкафу управления
• чистка воздухораспределительных решеток от грязи и пыли
• проверка крыльчатки и двигателей вентиляторов (балансировка, регулировка при необходимости)
• замер общих расходов и балансировка всей системы

Особенности расчетов установок

Как известно, вентиляция должна вытягивать воздух в зону открытого пространства. Обычно устанавливаются воздуховоды выше уровня крыши, при этом сама воздухотруба может находиться как внутри помещения, так и со стороны улицы объекта.

Поступаемый с улицы свежий кислород проходит через фильтр-решетку, которая должна находиться более, чем в 2 метрах от уровня земли.

Все эти показатели и расчёт аварийной вентиляции регламентируется согласно нормам и правилам, которые прописаны в санитарных заключениях, постановлениях и методиках работы и установки аварийных вентиляционных систем.

Проектируем по ГОСТу

Заданием на проектирование может стать подготовка вентиляционной системы абсолютно любого медицинского учреждения. При выполнении проекта следует руководствоваться:

• Общими требованиями по чистоте воздуха в лечебных учреждениях. ГОСТ Р 52539-2006.
• Организации лечебно-профилактических заведений и их санпин соответствует СП 60.13330.2012, СНиП 41-01-2003. Основные данные сразу по трём категориям: отоплению, вентиляции и кондиционированию.

В последнем СНиПе представлена вся необходимая информация: наличие числа коек, установка оборудования, а также представлены примеры расчета вентиляционной системы.

Назначение щита управление вентиляцией

Если необходимо включить или настроить бытовую сплит-систему или приборы приточной вентиляции, зафиксированный в отверстии вентканала, то никаких узлов контроля не требуется – каждый прибор регулируется вручную или с пульта д/у.

Но если протяженность сетей большая, а приборы установлены в недоступных местах: в шахтах, на крыше или чердаке, в специально предназначенных нишах внутри стен – то возникает необходимость в монтаже блока дистанционного управления.

Вся информация о работе калориферов, конвекторов, отдельных вентиляторов поступает в единый центр – ЩУВ. Здесь же расположены автоматы, отвечающие за функционирование и регулировку приборов

Современные ЩУВ представляют собой панели с индикаторными регулирующими устройствами или металлические шкафы, которые устанавливают на пол или подвешивают к стене. Для защиты внутреннего наполнения предусмотрены распашные дверки, закрывающиеся на замок. Кроме аббревиатуры ЩУВ можно встретить ШУВ (шкаф).

Основные функции ЩУВ:

• контроль над оборудованием, входящим в системы вентиляции и кондиционирования;
• защита агрегатов от возникновения перегрева, некорректного монтажа и подключения, короткого замыкания;
• регулировка важнейших параметров оборудования, таких как производительность или мощность;
• программирование работы всей системы или отдельных агрегатов на заданный временной промежуток – день, неделю, месяц;
• обеспечение индикации, которая облегчает контроль и регулировку;
• поддержание определенной температуры в различных помещениях, возможность быстрого изменения ее параметров;
• контроль над внутренними стенками воздуховодов и степенью загрязнения фильтров;
• предупреждение сбоев в работе сезонно зависимого оборудования, например, водяных калориферов, которые могут промерзнуть при слишком низкой температуре.

Установка электротехнического щита на предприятии или в жилом здании позволяет обслуживающему персоналу следить за работой оборудования из одного места и быстро реагировать на поломки и остановку отдельных устройств. Приборы, регулирующие устройства пожаротушения и частично отопления, также могут размещаться в этом же шкафу.

Схема установки ШУПВВ. Шкафы могут быть общими, объединяющими все приборы в здании, и обслуживающими отдельный этаж, крыло, цех, секцию и прочее

При возникновении аварийной ситуации, например, возгорания в одном из помещений, остановка вентиляционного оборудования происходит автоматически или вручную – с панели ЩУВ.

Нормативные требования к рециркуляции воздуха

В любых помещениях с газовым оборудованием должна быть предусмотрена естественная, действующая беспрерывно вентиляция, обеспечивающая минимум трехкратный воздухообмен в 1 час. Скорость циркуляции воздушных масс измеряется анемометром.

Перед запуском газоиспользующих приборов необходимо увеличить поступление воздуха в помещение. Некачественная вентиляция приводит к скоплению угарного газа, что ведет не только к снижению производительности устройства, но и к отравлениям

Рассчитать необходимое количество поступающего кислорода для помещений, где используется газовое оборудование можно по формуле:

L = N x V, где

L – расход воздуха, м3/ч;

N – нормированная кратность воздухообмена (для помещений с газовым оборудованием этот показатель = 3);

V – объем помещения, м3.

Нормы воздухообмена регламентированы СП-60.13330.2016, ГОСТ-Р-ЕН-13779-2007, ГОСТ-22270-2018. Они распространяются на проектирование новых, реконструируемых и расширяемых систем газоснабжения.

Ключевые правила предписаны следующими пунктами:

при монтаже газовых котлов важно учитывать требования не только к самой котельной, но и нормы для обеспечения работы системы вентиляции; газопроводы не могут пересекать вентиляционные каналы; все помещения, в которые выходят топки отопительных и варочных газовых печей должны быть оснащены вытяжным вентиляционным каналом. Допускается альтернатива – окно, форточка или дверь, выходящие в нежилое помещение; при установке газового калорифера или камина, необходимо предусмотреть устройство вытяжной вентиляции; если на предприятии общественного питания установлена группа газовых устройств, расположенных близко друг к другу, допускается использование одного зонта вентиляции с последующей врезкой в сборный дымоход с вытяжным вентилятором; вентиляционная система в промышленных цехах, котельных, сельхоз предприятиях, производственных зданиях бытового обслуживания должна соответствовать строительным нормам и требованиям по типу оборудованного внутри производства.

Дополнительные требования к проектированию вентиляции в зданиях этой группы не предъявляются

Дополнительные требования к проектированию вентиляции в зданиях этой группы не предъявляются.

Изучив специфику помещения и проанализировав преимущества и недостатки каждой из видов вентиляционных систем, можно выбрать оптимальный вариант для определенного здания

Параметры рециркуляции воздуха в помещениях должны рассчитываться исходя из максимально допустимых концентраций NO2 и СО2 в рабочей зоне. Вытяжки следует размещать выше горелок, а приточные системы – вне зоны излучения.

Помещения с повышенной степенью взрывоопасности (категории А) должны быть оснащены механической системой приточно-вытяжной вентиляции. Верхние уровни этих помещений необходимо оборудовать естественной вентиляцией с дефлекторами. В нерабочие часы возможно использование только естественной или смешанной вентиляции.

В помещениях категории А с обращением сжиженного газа принудительная вентиляция должна обеспечивать рециркуляцию как в верхней, так и в нижней зонах. Проемы системы необходимо размещать на уровне 30 см от пола.

Проектирование аварийной вентиляционной системы должно осуществляться по нормам «СП-60.13330.2016» (п. 7.6). Ее запуск должен производиться в автоматическом режиме, как только приборы будут сигнализировать о превышении максимально допустимой концентрации газа внутри помещения.

Опасной концентрацией газа в воздухе считается показатель выше 20% от нижней концентрационной границы воспламеняемости.
