Вентиляция в ванной комнате и туалете

Выбор эффективного вентилятора

Выбрать агрегат для принудительной вентиляции в ванной комнате и туалете при многообразии конструктивного исполнения и различных технических характеристиках – задача не из простых. Они различаются, прежде всего местом установки. Канальные монтируются в воздуховоде, за шахтной решеткой. Радиальные размещают на выходе канала. Они имеют привлекательный эстетичный корпус.

Конструкция определяет производительность, шумность, место установки. Встречаются такие вентиляторы:

  1. Осевой – захватывает воздух лопастями и направляет вдоль своей оси. Создает среднее по силе давление или меньше, применяется для бесканальных систем вентилирования.
  2. Диаметральный – с рабочим органом барабанного типа. Производительность небольшая.
  3. Центробежный – выполнен в спиральном корпусе. Производительность самая большая, шум создает также большой.
  4. Центробежно-осевой – вобрал лучшие показатели иных типов. Небольших размеров, шумит несильно, производительность хорошая.

Выбирая вентилятор, ознакомьтесь с паспортом изделия. Прежде всего безопасность. Корпус обязательно влагозащитный, не пропускающий воду на электродетали. Степень защищенности обозначается кодом IP с двумя цифрами. Первая из них указывает на уровень защиты от попадания сторонних предметов, вторая – насколько прибор защищен от влаги. Для ванной берут вентилятор с IP45. Прямое попадание струи воды не принесет вреда таким вентиляторам.

Следующий показатель – производительность. Вентиляция обязана обеспечить 6–8-кратную смену воздуха. Узнать требуемую производительность просто. Сначала вычисляется площадь помещения, результат умножается минимум на 6, а лучше на 8. Например, площадь санузла 10 м2: выбирают вентилятор, дающий 60–80 м3 воздуха в час.

Выбирают изделие с малой шумностью. В небольшом помещении шум работающего прибора слышен очень отчетливо. Шумность определяется формой лопастей и скоростью вращения. Если подходит, выбирайте прибор больших размеров с малыми оборотами. Его шумность по сравнению с маленьким и высокооборотистым меньше, производительность аналогична. Имейте в виду: шумность не должна превышать 35 децибел, более высокий уровень раздражает психику.

Выбирая вентилятор, обратите внимание на производительность, бесшумность и степень влагозащиты корпуса

На современные вентиляторы дополнительно устанавливают устройства, повышающие функциональность. Среди них:

  • обратный клапан – перекрывает воздуху доступ в помещение из каналов;
  • датчик влажности – измеряет уровень пара в ванной, включает вентилятор;
  • датчик движения – прибор включается, когда в санузле находятся люди;
  • таймер – выключает вентилятор через время после использования выключателя;
  • шумоподавитель – устанавливается перед прибором для подавления шумов.

Критерии выбора вентиляционного оборудования

При покупке прибора для подачи воздуха в санитарные комнаты учитывают такие критерии:

Диаметр вентканала. В зависимости от размера шахты выбирают сечение патрубка прибора. Стандартные модели снабжаются отводами диаметром 15, 12,5 или 10 см.
Наличие воздуховодов и их локализация. Эти характеристики влияют на выбор места установки оборудования.
Мощность. Выбранное устройство должно хорошо справляться со своими функциями.
Класс влагозащиты. Этот показатель отмечается символами IP. Минимальным считается показатель в 30 единиц. Рекомендуется приобретать приборы с классом защиты IP 44. Они поставляются в прочном кожухе, предотвращающем попадание воды на электронные компоненты.
Шумность

На этот показатель обращают внимание редко, однако бесшумное проветривание сделает пользование комнатами более комфортным.

Дополнительный функционал

Дорогие модели вентиляционных систем снабжаются некоторыми дополнительными компонентами:

Вытяжные вентиляторы могут иметь различную
конструкцию и дизайн,
кроме того, они различаются по мощности.

  1. Встроенным таймером. Пользователь сможет настроить график работы устройства самостоятельно. Процесс проветривания ванной или туалетной комнаты становится автоматизированным.
  2. Переключателем основной нагрузки. Вентилятор функционирует в 2 режимах: полной или половинной мощности. Первый вариант используется при необходимости быстрого обновления воздуха в квартире. Функция позволяет избегать возникновения лишнего шума, снижает расход электрической энергии.
  3. Часами и подсветкой. Эти опции делают проведение гигиенических процедур более комфортным.
  4. Датчиком влажности. Прибор включается, получая команду от встроенного контроллера. Это снижает расход энергии, избавляет от необходимости установки отдельной розетки для вентиляционного устройства.

Вентиляция туалета и ванной в деревянном доме

Мы уже успели поговорить о естественной вентиляции частных домов. Помимо этого, владельцы деревянных домов часто задаются вопросами об организации вытяжной системы в санитарно-технических помещениях именно в таких условиях. Особого смысла рассматривать естественную систему нет, поэтому перейдем сразу к рассмотрению принудительной вентиляции.

Наиболее интересующие вопросы и ответы на них:

  • Каким лаком вскрывать ванную комнату?
    В доме с деревянной отделкой рекомендовано использовать специальные защитные лаки, пропитки, эмали. Причем это касается не только стен, потолка, пола… После того как было проделано отверстие по вытяжной канал, необходимо покрыть его внутренние торцы и после установки воздуховода — плотно загерметизировать это место. Подходящий герметик можно выбрать, прочтя соответствующую статью.
  • Каким должен быть диаметр отверстия под трубу и диаметр вентиляционной трубы?
    Диаметр отверстия под трубу делают немного больше размера трубы. При этом, диаметр воздуховода подбирают в соответствии с размерами присоединения к вентилятору.
  • Нужно ли выводить вентиляционные каналы выше крыши?В случае с принудительной вентиляцией возможно использование ряда вариантов: горизонтальное расположение; вывод на крышу; вывод на чердак. Но, если вентиляция естественная, то как мы уже говорили, необходимым условием будет наличие тяги, поэтому выброс воздуха должен происходить выше кровли для соблюдения минимального перепада высот.
  • Что делать, если в вытяжном канале образовался конденсат?
    Чтобы избежать появления излишней влаги внутри канала, необходимо утеплить трубу и/или разместить ее под уклоном в сторону выброса воздуха (в случае горизонтального размещения воздуховода).

Хотелось бы подробнее остановиться на выборе вентилятора.

Подбор вентилятора

Все знают о недостаточной звукоизоляции деревянных жилых домов. При этом, если использовать принудительную вытяжку из туалета или ванны, шум от канального вентилятора может значительно влиять на комфорт проживающих.

Выбирайте шарикоподшипниковый (наименее шумный) вентагрегат малой мощности, который будет обеспечивать минимально необходимый воздухообмен. Лучшим решением будет подключение питания вентилятора к выключателю света или к отдельному выключателю. К стати, всегда есть возможность поставить реостат,  посредством которого в дальнейшем можно регулировать обороты, а значить и шумность вентилятора.

Вытяжной вентилятор лучше монтировать на монтажную пену, так как у нее хорошие звукопоглощающие свойства.

Одним из способов монтажа вентиляции является размещение вентагрегата на чердаке деревянного дома. Это значительно снижает шум от системы, но не забывайте оборудовать для него виброизоляцию, в роли которой могут выступать металлические подставки (не ставьте вентилятор на деревянный пол или лаги, это значительно увеличит вибрацию).

Еще одним моментом есть установка вытяжной решетки большего размера, нежели вентилятор. Это позволит совершать удаление воздуха даже при выключенном вентиляторе, в то время как при одинаковых размерах, лопасти будут почти полностью перекрывать площадь канала.

Не забывайте оставлять щели для притока свежего воздуха в санузел, который заменит удаляемый. Для этого можно проделать небольшие отверстия или, к примеру, убрать порог, чтобы оставить зазор между дверью и полом.

Как сделать вентиляцию в ванной и туалете

Процесс установки вентиляции можно выполнить собственными силами, соблюдая некоторые рекомендации и правила:

  • С помощью ершика почистить канал системы.
  • Фиксация вентиляции осуществляется в зоне повышенной влажности, а именно под потолком и обязательно напротив источника воздуха.
  • Следует сделать точную разметку установки, расположения проводки, учитывая расположение источника электричества, размеров вентилятора.
  • Монтажные работы проводятся с помощью клея, решетки, дюбелей, отвертки. Для воздуховода пригодится шланг, а для маскировки агрегата и труб – короб из гипсокартона.

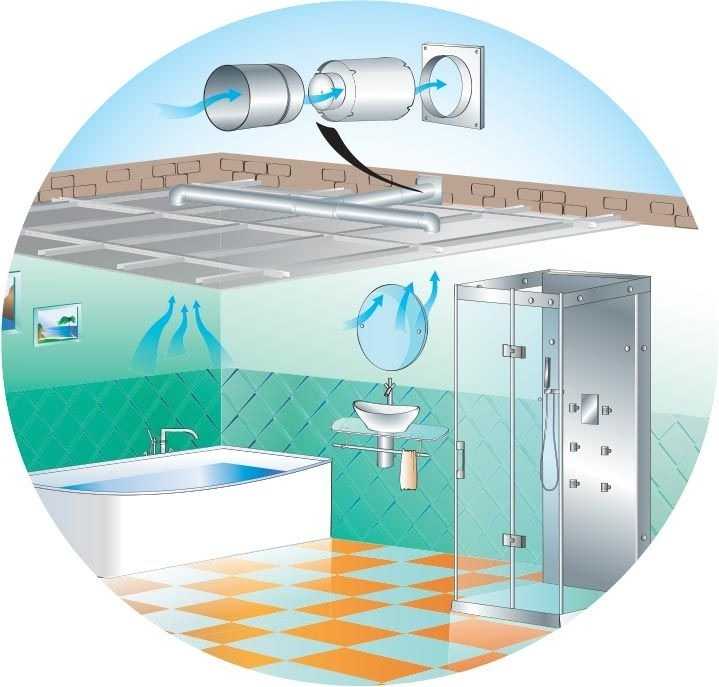

  • Поместить в воздуховод специальный вентилятор. Если же используется накладная модель, то сперва крепится короб. Соединить клеммы с кабельной линией, но только двужильной.
  • Установить корпус, для чего есть встроенные защелки. Если их нет, можно использовать дюбели.
  • Когда нет возможность прямого подключения, нужно нарастить воздуховод, который маскируют или декорируют. Понадобится любой тип шланга – гибкий или жесткий.
  • Чтобы расходовать минимальное количество электричества, рационально пользоваться устройством, желательно активировать вентилятор в тот момент, когда включается свет. Для этого необходимо провести специальный кабель к выключателю.
  • Выполнив установку, подключив к сети, можно подать напряжение, это требуется для проверки функционирования вентиляции принудительного типа.

Когда оборудование выбрано не совсем точно, а расчеты сделаны не верно, система будет работать не совсем эффективно. Простыми словами, она будет работать с обратным эффектом, так как воздух будет задуваться обратно в помещение.

Фото: например, при обшивке туалете пластиковыми панелями было расширено отверстие вентиляционного канала и нарощено до каркаса гофрированной трубой
Далее был смонтирован вентилятор вытяжки

Решить проблему просто, если поставить обратный клапан. Побор данного прибора напрямую зависит от вентиляции. Если канал находится вертикально, то необходимо брать горизонтальный клапан с обратным эффектом. В случае продольного воздуховода – потребуется помощь вертикального клапана. Для автоматизации всего вентиляционного процесса в ванной комнате и туалете, можно воспользоваться таймером. С его помощью будет поддерживаться установленный режим, независимо от присутствия и отсутствия хозяев.

Подводя итоги, следует отметить, что вентиляция играет важную роль в нормальном функционировании, работе приборов, состоянии мебели, а главное, здоровья человека. Постоянная влажность, отсутствие полноценной циркуляции воздуха, сопровождаются появлением плесени, сырости, неприятных запахов. Учитывая широкий выбор способов проветривания и вентиляции, можно подобрать именно тот, который получиться монтировать своими руками.

2 Правила выбора устройства

На сегодняшний день рынок вентиляционного оборудования развит довольно высоко. Существует большой выбор, и обыкновенный пользователь не сможет быстро выбрать достойную модель, которая бы подходила под его нужды и отвечала всем нормам. Каждое отдельное изделие имеет свои функциональные особенности, мощность, комплектацию

Для совершения правильного выбора человеку без опыта следует просто прислушаться к нескольким советам и обратить внимание на ключевые характеристики устройства:

  • производительность оборудования;
  • безопасность в использовании;
  • уровень шума при работе.

Уровень производительности также является важным показателем при выборе оборудования для вентиляции. Для получения точной цифры необходимой мощности оборудования нужны сложные математические расчёты. Но это можно сделать и простыми способами. Стоит учесть одно правило — вытяжка за 1 час должна перекачивать 12 объёмов помещения. Только тогда можно надеяться на качественную работу оборудования и свежий воздух в санузле.

Если расчёты сделаны, то рекомендуется покупать оборудование с мощностью немного выше полученной цифры. Делать это нужно для того, чтобы вытяжка в санузле не работала на полную мощность, а имела определённый запас. Обратная ситуация может привести к тому, что оборудование просто сгорит.

https://youtube.com/watch?v=0ifF6UXiYKs

Любая модель вытяжки будет издавать шум даже в том случае, если производитель позиционирует её как бесшумную. Звук может быть как механическим, так и аэродинамическим. Первый происходит из-за работы мотора устройства, а второй — от вибрации самой лопасти.

Максимально допустимым уровнем шума для таких устройств является 40 дБ, а нормальным — 25 дБ. Эти данные должны быть указаны в инструкции к устройству. Но если конструкция понравилась, а показатель звука от работы зашкаливает, то можно дополнительно установить специальную шумоизоляцию.

Как сделать вентиляцию в санузле своими руками

Сделать вентиляцию в частном доме своими руками – это в первую очередь определиться, где это помещение расположено относительно других комнат. Здесь вариантов много, но самый удобный вариант, если их стена внешняя. Для естественной вентиляции надо просто сделать в стене отверстие под воздуховод, установить его туда с выводом на улицу и подсоединить его к вертикальному стояку, который собрать своими руками. Стояк должен быть поднят выше крыши на 1 м, и его придется теплоизолировать. Если делается принудительная вентиляция, то со стороны комнаты надо установить на стену оконный или канальный вентилятор.

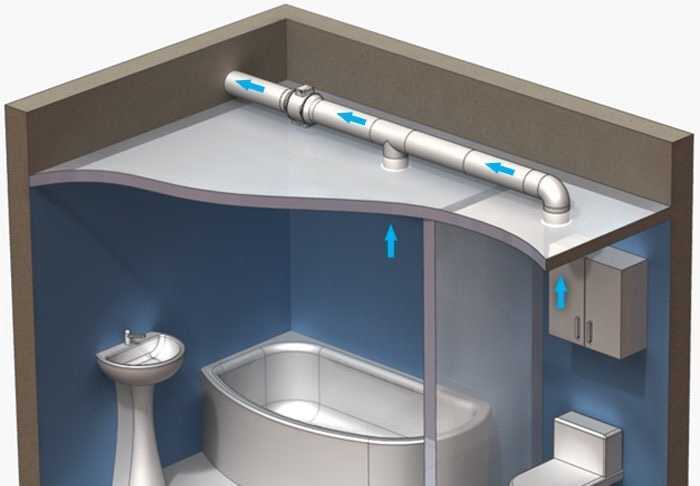

Если такой стены у туалета и ванной нет, тогда придется вести воздуховод через другие комнаты. Обычно это делают через кухню, объединяя общую систему в одну. То есть, от туалета и ванной ведется горизонтальный участок воздуховода под потолком через кухню, к которому подсоединяют отвод и для кухонного пространства. Воздуховод выводят через кухонную стену на улицу. После монтажа можно сделать декорирование вентиляции с помощью коробов из пластика, дерева, гипсокартона.

С помощью вытяжного вентилятора

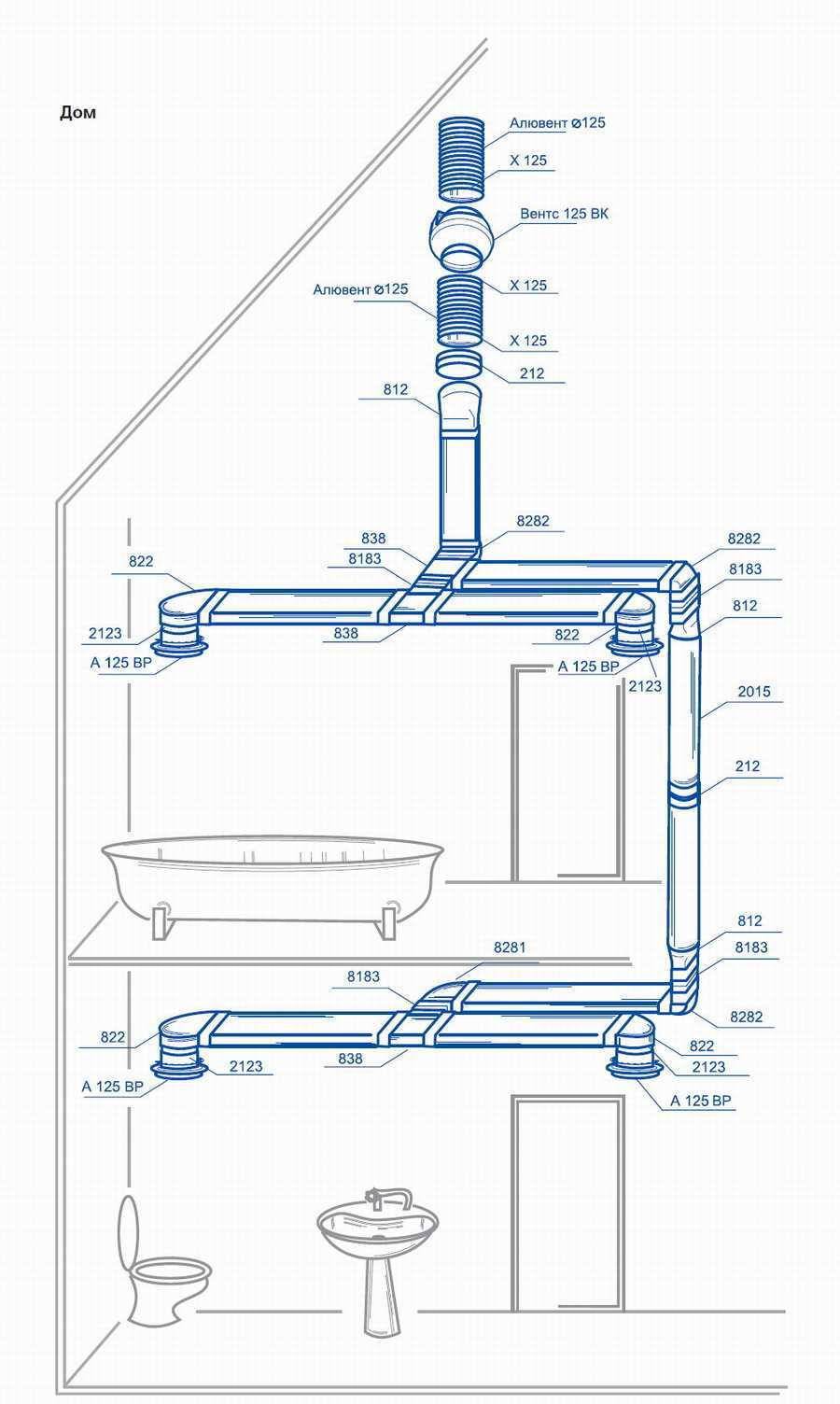

Если делается принудительная схема вытяжной вентиляции, тогда вентилятор устанавливается снаружи общей магистрали. Если естественная, тогда воздуховод выводится на улицу выше конька кровли.

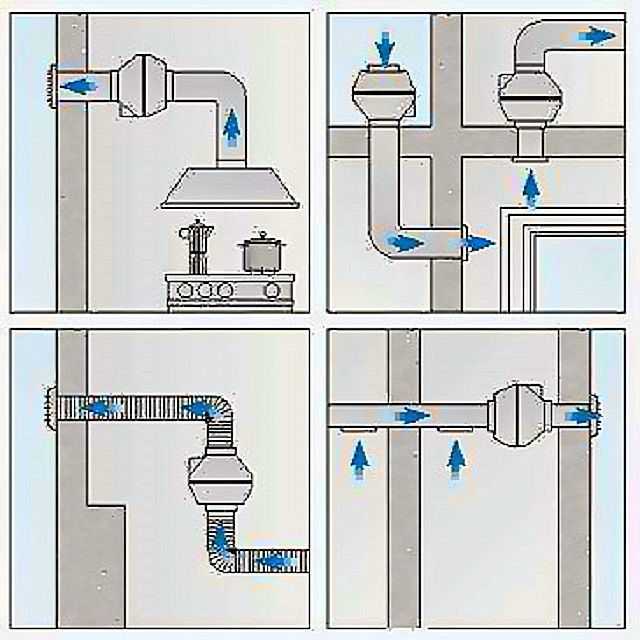

Здесь важно правильно выбрать тип вентиляторной установки. По понятным причинам это не может быть накладная конструкции

Здесь подойдет или канальный вид, или радиальный, или крышной. Самый простой в плане установки – канальный вентилятор. Он просто вставляется в стену, а уже к нему присоединяются воздуховод от горизонтального участка, прошедший по кухне, с другой стороны небольшой высоты стояк. Хотя и здесь лучше вывод сделать выше крыши, чтобы неприятные запахи не просачивались обратно в дом.

Монтировать воздуховоды просто, потому что они собираются или по принципу раструбной системы (одна в одну), или при помощи специальных переходников на хомуты или на герметик. Канальный вентилятор просто вставляется в стену, ни к чему не прикрепляясь. Единственное, что надо сделать, это запенить пространство между стеной и трубой.

С помощью приточного клапана

Приточный клапан – это труба в стене, закрытая с внешней стороны сеткой, а с внутренней фильтром. Получается так, что воздух просто проходит по трубе, попадая в помещение ванной или туалета в частном доме. Неплохой вариант, но лучше выбирать клапаны с регулятором зазора и утеплителем внутри трубы. Этот вариант дает возможность регулировать подачу притока свежего воздуха через стену.

Понятно, что сам клапан вопроса воздухообмена не решает. Он предназначен именно для прямого попадания воздуха с улицы внутрь помещения. Отток все равно производится через установленный стояк. А сам воздушный клапан устанавливается точно так же, как канальный вентилятор. То есть высверливается в стене сквозное отверстие, куда прибор и вставляется. И также зазор между ним и стеной заполняется монтажной пеной. Никаких крепежей. То есть, самое сложное в его монтаже – сверление отверстия.

Сложные системы вентиляции

Отдельные системы сложного типа в ванной и туалете частного дома не используются. То есть, специально для отдельно взятых комнат нет вентиляционных систем. Сложные могут быть установлены на весь дом с подключением в схему туалета и ванной. При этом конструкция может быть очень сложной: с фильтрацией, гасителями шумов, рекуператорами, с помощью которые нагревается приточный воздух. В некоторые модели производители добавляют калориферы электрические или водяные.

Это на самом деле сложные по схеме и количеству оборудования вентиляционные системы. Но надо отдать должное, что они на сегодняшний день являются и самыми эффективными. Их конструкция – это блок, в котором располагаются все вышеобозначенные приборы, и сеть разбросанных по всему дому воздуховодов как для приточного участка, так и для вытяжного. Обычно блок устанавливается на чердаке, здесь же собирается схема вентиляционных труб с вводом в комнаты через потолок.

Такие системы сложны для сборки своими руками. Поэтому их монтажом занимаются профессионалы. Хотя производители уверяют, что их конструкции собираются по модульному принципу, как большой конструктор.

Подготовка к монтажу

Правильная вентиляция с самого начала хорошо продумана. Ошибки, допущенные в вычислениях, тогда будут практически невозможны или слишком дороги для исправления. Лучше делать все с самого начала.

Для облицовки цоколя можно использовать самые разнообразные материалы. Нет никаких специальных строительных стандартов. Но конструкция вентиляционной системы или свайного фундамента должна быть рассчитана в соответствии с весом СНиП и ГОСТа. Иначе дом не продержится долго, или в нем будет просто неудобно жить.

При проектировании системы вентиляции дома важно учитывать это:

  1. Наличие плиты или камина в комнате.
  2. Каждый номер и коттедж в целом.
  3. Население.
  4. Необходимость и тип воздушных фильтров, которые должны быть встроены в систему.
  5. Индивидуальные архитектурные особенности здания и многое другое.

На кухне воздух должен быть заменен со скоростью 60-100 м3 /ч в зависимости от типа плиты. А если это газовая плита, то ее необходимо менять из расчета не менее трех раз в час на объем кухонного помещения. В ванных комнатах и туалетах скорость воздухообмена должна составлять 25-50 м3/час.

Для внутренних стоков вентиляция должна осуществляться отдельно с помощью вентиляционной трубы от общей стояковой трубы. Также рекомендуется, чтобы вентиляционный канал над кухонной плитой работал отдельно. А суммировать проток из него и ванную в одну шахту не получится. Это может привести к утечке канализации “амбра” на кухню.

При подготовке конструкции также необходимо учитывать размеры и мощность вентиляционных каналов, мощность системы отопления и размеры вентиляторов. Вам нужно вычислить множество параметров. И все они должны быть точными и безупречными, иначе эффективность вентиляции будет не такой, какой мы хотим.

Однако проектирование вентиляции для большого дома лучше всего заказывать у специалистов в этой области с соответствующей инженерной квалификацией. Здесь цена ошибки может быть слишком высокой.

Приток из жилой зоны – важная необходимость

Обратите внимание, что упомянутые выше нормы вентиляции считаются допустимыми. То есть, чтобы избежать застоя воздуха в санузле, появления неприятных запахов, сырости и грибка на стенах, следует, как минимум, добиться обозначенного соответствия или даже слегка превзойти его

Вторым важным моментом является уточнение, касающееся «притока из жилой зоны». Многие после ремонта помещения забывают о необходимости сделать вентиляцию в ванной комнате на достаточном уровне и выбирают плотно закрывающиеся двери. Воздух неспособен пройти сквозь них, вследствие чего образуется застой воздушных масс, появляется сырость, отсюда и стойкие неприятные запахи.

Виды вентиляционных систем

Как сделать вытяжку в частном доме правильно можно понять, обладая информацией о системах вентиляций, способе их монтажа, а также имея навыки и знания основ строительства и электромонтажа.

По принципу действия вентиляция в помещении делится на естественную и принудительную. По конструкции вытяжка в доме бывает канальной и бесканальной, различие которых обусловливается использованием в системе специальных вентиляционных каналов (коробов, труб).

Естественная вентиляция

Данная система работает за счёт естественной тяги воздуха, происходящей между приточными и вытяжными каналами. Свежий воздушный поток попадает в дом:

  • через негерметизированные строительные конструкции
  • оконные форточки
  • приоткрытые дверные проёмы
  • специальные приточные стенные клапаны

Отток отработанного воздуха происходит через систему вытяжных каналов.

Вентканалы заканчиваются за территорией строения:

  • на крыше
  • чердаке
  • через стены

Поступление новых воздушных масс идёт через жилые комнаты, где воздух наиболее чистый в доме; отток же происходит через хозяйственные и технические помещения: кухню, ванную, туалет, котельную, подвал, где концентрация влаги и загрязнений максимальна.

При небольшой разнице температур окружающей среды и внутренних помещений частного дома (не менее 12 градусов), вытяжка ухудшается и действие естественной вентиляционной системы сильно снижается.

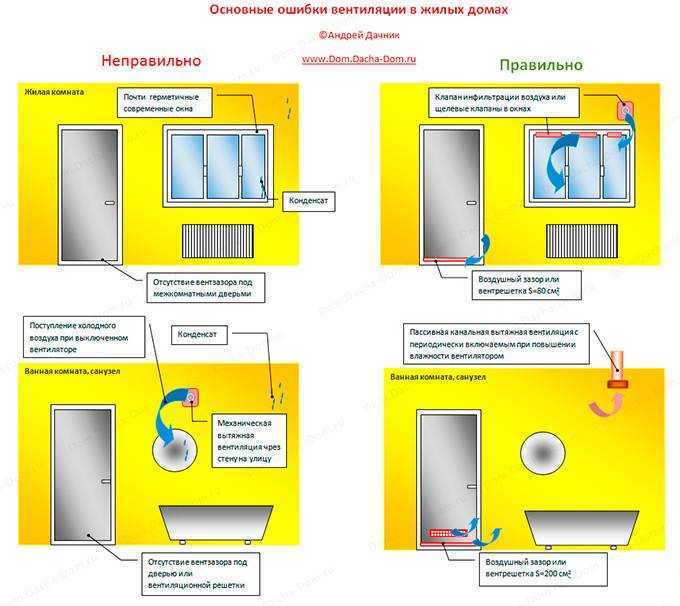

Способы улучшения естественной вентиляции

Чтобы повысить эффективность воздухообмена без применения дополнительных механических приборов необходимо усилить инфильтрацию или проветривание жилого помещения.

Инфильтрация воздуха – минимальное проникновение воздушного потока через щели створок окон, оконных блоков и проёмов, дверей и дверных проёмов, через стены. Для улучшения инфильтрации необходимо:

  1. Применять в строительстве материалы с дышащими свойствами (дерево, саман, пористые блоки, керамика).
  2. Окна здания можно применять пластиковые, но с наличием клапанов инфильтрации.
  3. Вмонтировать в стены приточные клапаны для поступления свежего воздуха (возле окна или ближе к отопительным радиаторам).
Виды проветривания Время обновления воздуха Действие
Приоткрытые форточки более 1 часа
  • большая потеря тепла
  • образование конденсата
  • продолжительное время проветривания
Кратковременное проветривание распахнутым окном 7 – 8 минут
  • не позволяет образовываться конденсату
  • не создаёт резкого падения температуры в доме
  • достаточно быстро
Открытые настежь окна и двери 3 минуты
  • очень быстрая смена воздуха
  • образование сквозняков
  • требует отсутствия людей в помещении

Принудительная вентиляция

Воздухообмен между внутренними помещениями и улицей, в отличие от естественной вентиляции, обеспечивается механическими аппаратами: вентиляторами или моноблоками (2 вентилятора в единой системе). Принудительная циркуляция воздуха регулируется производительностью вентиляторов.

Вентилятор снижает плотность воздуха в доме, втягивая часть его в вентканал, на входе которого устанавливается. Как результат, происходит естественный приток свежего воздуха из жилых комнат.

Возможные причины неэффективной работы принудительной системы вентиляции:

  • несоответствие мощности вентилятора площади помещения;
  • отсутствие подачи электроэнергии.

Существует несколько принципов действия принудительной вентиляции в частном доме:

  1. Вытяжная
  • поток воздуха вытягивается вентилятором
  • приток воздуха происходит естественным путём
  • используется 1 вентилятор
  1. Приточная
  • загрязнённый воздух вытягивается естественным способом
  • свежий воздушный поток с улицы нагнетается вентилятором
  • используется 1 вентилятор
  1. Смешанная (приточно-вытяжная)
  • оба потока воздуха двигаются при помощи вентиляторов
  • используется 2 вентилятора
  • имеет в наличие рекуператор для передачи тепла от вытягиваемого воздуха к входящему воздушному потоку
  • создает рециркуляцию (смешивание) приточного воздуха и части вытяжного, уже отработанного воздуха

Приточно-вытяжная принудительная вентиляция полностью контролирует как поступление, так и вытягивание воздуха. Наличие фильтров очищает воздушные потоки, а рекуперация позволяет жильцам частного дома экономить на отоплении.
