Как правильно сделать вытяжку в погребе - схема системы вентиляции своими руками

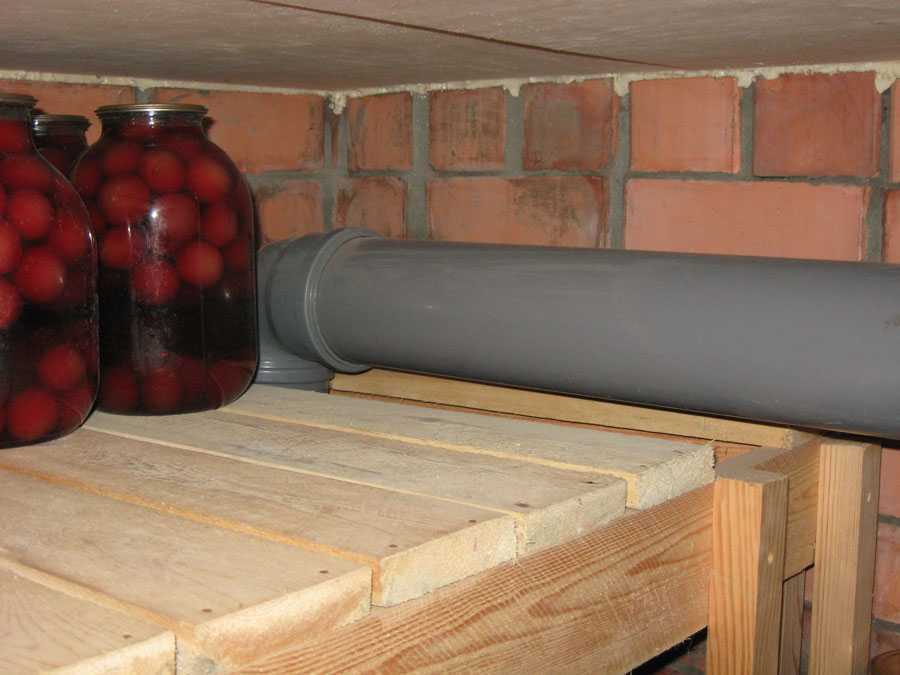

Можно ли организовать вентиляцию подвала частного дома из канализационных труб

Это возможно сделать. Для удешевления технологии и упрощения работы можно использовать канализационные трубы в качестве воздуховода. Они достаточно просты и эффективны в работе. Это совершенно просто, доступно и не требует особых временных затрат.

Такие конструкции часто используются в небольших домах.

Устройство вентиляции подвала – важная задача, которая требует точных расчетов. Если вы не уверены в правильности своих действий, рекомендуется обратиться к специалистам. Вам помогут организовать все максимально правильно.

Устройство вентиляции в погребе – важная составляющая эффективного воздухообмена. Её обустройством лучше заняться на этапе проектирования помещения.

Сечение воздуховода

При устройстве системы вентиляции в погребе произвести расчет сечения вентиляционного канала нужно обязательно.

Сечение трубы в этом случае можно будет рассчитать следующим образом: 40/(1*3600)=0.0111 кв.м. Далее берем знакомую нам формулу R= √(F/π), из которой получаем значение радиуса, равное приблизительно 5.9 см. Диаметр в этом случае необходимо взять с округлением в большую сторону (примерно 12 см). Если ПВХ-труба имеет нестандартное прямоугольное или квадратное сечение, то ее размеры должны составлять около 11х11 см (опять же, округлять следует в большую сторону).

Конечно, все значения для системы вентиляции погреба, которые были приведены выше, являются приблизительными. Кроме того, число замен воздуха в помещении мы тоже брали минимальное (их может быть намного больше). В ряде случаев кратность воздухообмена может быть намного выше. Но, одновременно с этим, следует понимать, что излишнее проветривание и поступление большого количества чистого воздуха вызовет подсушивание продуктов, хранящихся в погребе, поэтому всё надо брать в меру, ведь «больше» вовсе не значит «лучше». Если вы в своих силах не уверены, то расчеты лучше доверить профессионалам, как и все работы по устройству вентиляции в погребе. Хотя работа не такая сложная, как строительство подвала, но в ней есть множество нюансов, которые нужно предусмотреть.

Монтаж подвальной вентиляции – практические советы

Первая рекомендация касается выбора схемы воздухообмена: по возможности старайтесь реализовать двухтрубную систему с внешней прокладкой каналов, выходящих у цоколя здания. Причины:

Схема с одной вытяжкой несовершенна, поскольку часть подогретого влажного воздуха направляется в верхнюю зону около входной двери. Нужно делать выходные отверстия, иначе испарения станут конденсироваться на дверном полотне, стекать вниз и снова уноситься в погреб притоком.
Вывод воздуховодов на крышу – вариант затратный и неудобный. Придется долбить перекрытия, изолировать кровельное покрытие, поднимать оголовок вытяжки над коньком. Если подвал уже построен, проще выкопать яму возле наружной стены и пробурить фундамент.

Схема с прокладкой воздуховодов через крышу летней кухни

Предлагаем несколько конкретных советов, как сделать вентиляцию с двумя трубами:

на выходе приточного канала лучше поставить колено 90°, высота над уровнем пола – максимум 20 см;
воздухозаборное отверстие притока защитите металлической сеткой от грызунов, сверху установите колпак;
высота приточной трубы над землей – 1 м;
Справа на фото – выход приточного канала, слева – утепленный вытяжной воздуховод над крышей
обязательно сделайте утепление надземного участка вытяжного канала, иначе образуется конденсат, который потечет по воздуховоду обратно в погреб;
минимальная длина вертикального вентканала вытяжки – 2 м от заборного отверстия;
торец вытяжной трубы закройте зонтом от осадков.

Разница высот между оголовками воздуховодов большой роли не играет. Срез приточного канала поднимается на минимальную высоту (до 1 м), труба вытяжки выводится из аэродинамической тени здания, чтобы возникала устойчивая естественная тяга. Если поднять воздуховод невозможно, поставьте вместо зонта дефлектор – усилитель тяги.

Вентиляция подвалов в многоквартирных домах

Согласно законодательству РФ подвал многоквартирного жилого дома является помещением для технических нужд, право на которое принадлежат всем жильцам дома. Чаще всего в подвальных помещениях располагаются важные технические коммуникации, обеспечивающие квартиры водой и отоплением, а также оборудование для обслуживания газовых нужд.

Все эти трубы и ёмкости сделаны из металла, который подвержен коррозии

Крайне важно уделить особое внимание правильной вентиляции в подвале многоквартирного дома. Своевременно установленный возухообмен в подвале повысит комфорт проживания на нижних этажах здания, гарантирует качественную работу вентиляции всего здания, так как она начинается именно в подвальном помещении

Почему нарушается естественная вентиляция подвала?

Существуют СНиП вентиляции в подвале многоквартирного дома. Согласно этому документу, температура в подвале должна соответствовать минимум +5С, даже при открытых продухах.

В отдельных случаях сами жильцы являются причиной нарушения правильной работы вентиляции, особенно это касается жилых домов советской постройки, где, стремясь улучшить условия проживания, люди устанавливают пластиковые окна и трубы, а также проводят дополнительный монтаж систем кондиционирования воздуха.

Вследствие этих причин нарушается микроклимат подвальных помещений, возникает дискомфорт летом, появляется неприятный запах, распространяющийся снизу вверх, у всего дома растут затраты на отопление зимой.

А в случае с новостройками правильная вентиляция подвала позволит использовать это помещение не только исключительно под технические нужды, но и как комнату общего пользования, например, кладовую, бильярдную, колясочную или небольшой спортзал, что очень удобно и является отличным вложением средств при современных растущих ценах за квадратный метр жилья.

Вентиляция подвалов многоквартирных домов: выгодное решение

Как сделать вентиляцию в подвале многоквартирного дома? В случае с новостройками важно учитывать первичный технический расчёт, поскольку он выполнен, исходя из действующих норм и требований. В случае с жилым фондом советского периода ситуация несколько усложняется, поскольку с тех пор значительно изменились изначальные условия — уровень загрязнённости воздуха, который напрямую влияет на температуру и влажность, коммуникации внутри дома (установка пластиковых окон и труб), износ самих конструкций здания и множество других деталей, которые являются важными для работы систем вентиляции

В случае с жилым фондом советского периода ситуация несколько усложняется, поскольку с тех пор значительно изменились изначальные условия — уровень загрязнённости воздуха, который напрямую влияет на температуру и влажность, коммуникации внутри дома (установка пластиковых окон и труб), износ самих конструкций здания и множество других деталей, которые являются важными для работы систем вентиляции.

Однако, как в случае с новостройками, так и в ситуации с фондом вторичного жилья решением проблемы недостаточной вентиляции в помещениях подвала становится установка вспомогательного оборудования для проветривания.

В Японии и Европе, где люди тяготеют не только к экономически выгодным, но и экологически безопасным технологиям, повсеместно применяются солнечные коллекторы. Одно из ценных преимуществ оборудования — использование бесплатной солнечной энергии. Это экономит значительную сумму уже за первую зиму.

Также гелиоколлектор максимально пожаробезопасен, прост и удобен в использовании. Дизайн солнечной батареи разработан таким образом, что она органично вписывается в пространство и занимает совсем немного места. Минимум деталей в конструкции солнечной батареи — залог защиты от поломок.

Поскольку качество воздуха, которым мы дышим, напрямую влияет на качество жизни, всё больше людей задумываются о связи собственного комфорта и состояния окружающей среды. И здесь энергосберегающие технологии становятся отличными помощниками. Они позволяют минимизировать выбросы тепла и вредных веществ в окружающий мир.

Получается, что использование солнечной энергии это самый выгодный, стабильный и безопасный способ привести вентиляцию подвала к нормам, указанным в СНиП. Каталог вентиляционного оборудования

Зачем нужна вентиляция в погребе?

Вентиляция — это воздухообмен в помещениях. Она обеспечивает поддержание требуемых технологических и гигиенических параметров воздуха. Она работает в результате естественного движения воздуха.

Сегодня на рынке представлено большое количество вентиляционных систем для различных типов помещений. Эффективная приточно-вытяжная вентиляция крайне важна для любого погреба. Она сохранит как помещение, так и урожай.

Правильная приточно-вытяжная вентиляция будет подавать воздух под закрома. Специальные каналы выводят воздух через так называемые шахты.

Рассмотрим основные преимущества:

Сохранение урожая. Овощи и фрукты будут храниться при правильной температуре. Естественный воздухообмен будет способствовать долгому хранению плодов.
Исключение возможности возникновения пожаров. Если в подвале нет правильной вентиляции, тогда в нём появляется влага. А влага способствует появлению различных продуктов гниения (метан). Пожар может возникнуть при повышенном содержании метана. Кроме этого, влага способствует появлению углекислого газа. Если в воздухе содержится большое количество углекислого газа, то человек может потерять сознание.
Исключение возможности появления плесени и других грибков.
Предотвращение появления влаги.
Обеспечит сохранность всех конструкций и материалов.
Обеспечит сохранность всех коммуникаций дома.

Особенности технической реализации

Дефлектор

Перечислим несколько советов, которые пригодятся в ходе технической реализации приведенных выше расчётов:

никакая вентиляция не спасёт подвал от плесени, если в нём плохая гидроизоляция. Поэтому начинать работы по созданию особого микроклимата в подвале следует с проверки и улучшения его гидроизоляции;
внешние окончания воздуховодов должны быть защищены от проникновения грызунов и насекомых (с помощью решётки или крупноячеистой сетки);
на верхнюю точку вытяжной шахты необходимо установить защитный «зонт» или дефлектор;
при монтаже воздуховодов следует исходить из принципа «минимум изгибов»;
в нижней части вытяжной шахты крайне желательно предусмотреть устройство для сбора и нейтрализации конденсата.

Обратите внимание, что установка дефлектора более предпочтительна, поскольку не только защищает воздуховод от капельной влаги, но и усиливает перепад давления в ветреную погоду.

Компания «Мега.ру» принимает заказы на разработку вентиляционных систем естественного и принудительного типа, в том числе и для подвальных помещений коттеджей. Уточнить, какие данные необходимы для начала проектирования, а также создать запрос на коммерческое предложение, можно, связавшись с нами одним из способов связи, размещенным на странице «Контакты».

Особенности вентиляции в гараже

Правильно выполненная вентиляция в гараже должна:

Гарантировать непрерывный поток свежего воздуха.
Производить вывод всех испарений, тяжёлых запахов и влаги.
Предупредить создание конденсата, а, значит, порчу провизии и автомобиля.

Существует три способа вентиляции:

Естественный.
Принудительный.
Комбинированный.

В первом случае, заставлять двигаться воздух по этим отверстиям будут только законы физики. Здесь имеет значение правильное расположение отверстий. Тёплый воздух поднимается вверх, поэтому отток будет под потолком (или проводится сквозь кровлю), а приток – в нижней части стены. Кроме того, на качество такой вентиляции влияют факторы, не зависящие от нас: атмосферное давление, осадки, сила и направление ветра.

В случае принудительной вентиляции, устанавливается дополнительное оборудование – вентиляторы, которые будут осуществлять забор и вытяжку воздуха в любую погоду. Способ самый дорогой, но и наиболее эффективный.

Что же касается комбинированных вариантов, то тут могут учитываться разные особенности, которые помогут сэкономить на оборудовании. Владелец может поставить вентилятор только на одно из отверстий. А иногда может быть принято решение обойтись без одного отверстия вовсе. Например, если гараж снабжён большой дверью, которая полностью открывается, обеспечивая за несколько секунд полный воздухообмен. Да к тому же владелец уверен, что такое проветривание будет без простоев, потому что пользуется автомобилем каждый день. Возможно он решит, что вытяжки его гаражу будет достаточно.

Правила установки естественной вентиляции включают:

одну трубу с целью обеспечения прямого потока воздуха;
другую для вывода.

Главное — это расположить трубы в разных углах. И можно это сделать несколькими способами:

Трубу провести сквозь пол, кровлю гаража.
Вывести наружу (сквозь любую стену погреба), дальше – в вертикальном положении вверх, по всей стене гаража.

Нужно только выполнить несколько условий:

Правильный выход трубы должен быть: повыше уровня гаража (более метра).
Общая протяжённость вытяжной трубы должна составлять: не менее трёх метров.
Устанавливание дефлектора (для увеличения тяги) в верхней доле.

Обустройство входного отверстия:

подвод ближе книзу (35–55 см);
от пола к потолку (1,7–2,0).

Принудительная вентиляция: несхожесть этой системы — это присутствие в вытяжной системе вентилятора.

Главное:

Выбрать модель, которая может использоваться в условиях увеличенной влажности.
Провести по всем правилам гидроизоляцию, применяемого электрооборудования.

Естественная вентиляция подвала

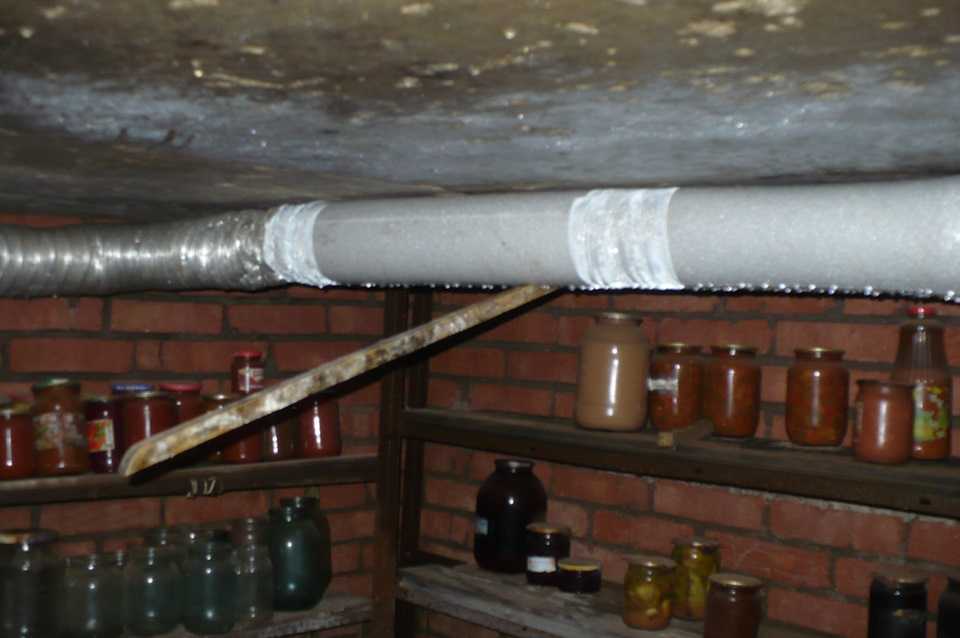

Представляет собой проветривание помещения. Для его организации необходима установка приточно-вытяжной вентиляции. Она устанавливается либо в стенах, либо на потолке. Для её устройства потребуется пара труб диаметром от 12 мм. Для этого можно использовать канализационные серые трубы. Приточная труба (труба для поступления воздуха в помещение) должна располагаться на высоте 0,3-0,6 м. от пола. Высота будет зависеть от глубины подвала. Важным условием является подбор диаметра труб. Он будет зависеть от площади погреба: больше площадь, больше диаметр. Вытяжная труба (труба для оттока воздуха из помещения) должна располагаться под потолком.

В том случае, если подвал состоит из двух частей, трубу для вытяжки устанавливают во втором помещении. На трубы обязательно устанавливаются регулируемые задвижки.

Со своими функциями естественная вентиляция лучше всего справляется в холодное время года, вследствие разницы температур.

Принудительная вентиляция подвала или погреба

Представляет собой ту же самую естественную вентиляцию, только с установкой вентилятора на приточную трубу. Вентилятор может работать как в ручном режиме (самостоятельное включение), так и в автоматическом (включение и выключение будут происходить через определённые промежутки времени).

Принудительная вентиляция подвала

Воздухообмен и микроклимат подвала

В подвальных помещениях частных домов нет смысла устраивать принудительную вытяжку. В большинстве случаев поставленные задачи способна решить естественная вентиляция в погребе. Для организации такого воздухообмена нужно понимать, какие факторы влияют на микроклимат внутри подвала:

Температура грунта на глубине 1.5—2 м. В зависимости от региона данный показатель меняется от —3 до +10 градусов (зимой). То есть, погреба северных и южных районов надо утеплять на этапе строительства.
Холодный воздух плотнее и тяжелее теплого, поэтому всегда опускается к полу помещения. Такое движение потоков называется конвекцией.
При одинаковой температуре более влажный воздух легче сухого и поднимается вверх. Вот почему капли конденсата свисают с потолка, а стены возле пола практически не «потеют».
Влажность воздуха зависит от близости грунтовых вод и внешней гидроизоляции стен. Если при строительстве подвала или цокольного этажа изоляционные работы не выполнялись, готовьтесь к борьбе с сыростью.
Температура вентиляционного воздуха, подаваемого в погреб с улицы.

Переувлажненный воздух стремится подняться к потолку, на котором выпадает конденсат

Теперь конкретно об устройстве вентиляции в овощном погребе. Чтобы организовать естественную циркуляцию воздушных потоков, используем явление конвекции. План действий:

Выбираем схему вентиляции. Задача – сделать правильную вытяжку из верхней зоны подвального помещения и обязательно – обеспечить приток свежего воздуха.
Выполняем расчет воздухообмена, определяем диаметры вытяжных и приточных труб.
Подбираем материал труб, устанавливаем вентиляционные каналы.

Погреб под жилым домом или гаражом, построенный без проекта и наружной гидроизоляции, может сильно отсыревать зимой. Подобные хранилища приходится сушить летом – способы мы перечислим в конце публикации.

Как рассчитать диаметры воздуховодов

Чтобы своими руками обустроить вентиляцию домашнего погреба, нужно выяснить объем приточного воздуха, потом определить сечение вентканалов. Количество притока вычисляем по весу хранящихся овощей:

на каждые 100 кг картофеля подаем 3.5 м³ воздуха за 1 час;
100 кг моркови, лука и других овощей – 7.5 м³/ч.

Зная количество приточного и вытяжного воздуха, делаем расчет сечения трубы по формуле:

F – площадь сечения воздуховода, выраженная в м²;
L – объем подаваемого воздуха, м³/ч;
ʋ – скорость движения потока по каналу, при естественной вентиляции принимается равной 1 м/с, не более;
3600 – коэффициент пересчета единиц времени (секунды/часы).

Пример расчета. В погребе находится 400 кг картофеля, остальных овощей – 200 кг. Тогда объем притока составит 3.5 х 4 + 7.5 х 2 = 29 м³/ч. Определяем сечение трубы: F = 29 / 3600 х 1 = 0.008 м², через формулу площади круга вычисляем диаметр – 0.1 м = 100 мм.

Уборка и проветривание погреба

Подготовка подвала является важным мероприятием, которое проводится заблаговременно. На подготовительном этапе очень важны уборка и проветривание.

Обязательно уберите остатки сора, который скопился при длительном хранении предыдущего урожая.
Чтобы избежать появления большой влажности, с приходом осени начинайте проветривать подвал.
Внимательно осмотрите стеллажи, используемые для консервации. Они должны быть прочными, способными выдержать тяжесть всех заготовок.
Прогнившие элементы замените новыми досками, а покрытые плесенью деревянные поверхности тщательно очистите.
Все съемные приспособления вынесите на свежий воздух. Под воздействием солнечных лучей погибнут вредные микроорганизмы.
Если нет возможности вынести оборудование, обработайте его непосредственно в помещении: стеллажи и полки промойте раствором формалина или медного купороса и просушите.
Осмотрите металлические конструкции на наличие ржавчины и избавьтесь от нее.
Заделайте цементом норы грызунов, различные щели.

Нормы вентиляции подвальных помещений

СНиП регламентирует только устройство вентсистем для многоквартирных домов. В СНиП 31-01-2003 «Здания жилые многоквартирные» есть такая информация:

В наружных стенах подвалов, не имеющих вытяжной вентиляции, следует предусматривать продухи общей площадью не менее 1/400 от площади подвала. Продухи должны равномерно располагаться по периметру наружных стен. Площадь 1 продуха должна быть не менее 0.05 м².
Кратность воздухообмена должна составлять 1.5. То есть если площадь подвала составляет 100 м², то за 1 час вентсистема должна прогонять не менее 150 м².

На эти же нормы можно опираться и при строительстве подвалов в малоэтажных постройках.

Подготовка погреба к хранению продуктов

В теплое время года, а также в те периоды, когда готовится закладка продуктов для хранения, следует открывать все, двери, окна, не забыть о заслонках на трубах. Это делается для дополнительного просушивания погреба и установления внутри одинаковой температуры.

Если помещение сильно пропиталось влагой, чтобы быстрее просушить воздух, из него убирают все дерево, которые отдельно сушатся под солнцем. Если есть необходимость, погреб можно проветрить вентиляторами в течение 3-5 дней перед заготовкой продуктов.

Простой совет: влага удаляется, если в погребе поставить ведро негашеной известью. Популярным является способ улучшения тяги с помощью свечи, ее следует поставить перед вытяжной трубой.

Эффективным способом также является использование электронагревателей. Подойдут и вентиляторы, которые устанавливаются посередине погреба. После того, как просушивание вентилятором закончено, стены и потолок необходимо будет покрыть пропиткой — наносят слоями. В результате этого должна образоваться водонепроницаемая поверхность.

В тех случаях, когда вытяжка нормально работает, схема вентиляции в погребе предусматривает обычное проветривание не только внутри погреба, но и всего жилого помещения в целом.

Виды вентиляции в погребе

Обычно для погребов используют системы вентиляции всего двух типов:

Система естественного вентилирования весьма проста и недорога. Ее используют для тех погребов, площадь которых не превышает двадцать квадратных метров. Состоит она из вытяжной и приточной трубы.

Соответственно, через вытяжную воздух покидает помещение, а свежий воздух поступает на его место через приточную. Трубы должны быть смонтированы в противоположных частях помещения, чтобы воздух циркулировал по всей площади.

Принудительная вентиляция заставит воздух циркулировать постоянно, вне зависимости от погодных условий. Для ее создания в вытяжных трубах размещают вентиляторы небольшой мощности — до 100 ватт.

Оборудуем вентиляцию в подвале гаража: подходящие решения и инструкция по монтажу

Монтажные работы удобнее проводить на стадии строительства здания, когда есть возможность задать размеры и пропорции с учетом коммуникаций. Каналы часто размещают внутри стен. Предположим, что ограждающие конструкции, перекрытия и кровля уже построены.

Впускной клапан

Это устройство нужно расположить снаружи на высоте, выбранной по среднему снеговому уровню, прибавив еще 10 см. При слое осадков 0,9 м оно будет находиться на расстоянии 1 м от земли. В кирпичной или бетонной стене отверстие для него можно пробить перфоратором, но лучше использовать вращающуюся насадку с алмазной коронкой. Она делает ровный круглый срез с гладкими краями. Их не придется дополнительно укреплять и подравнивать. Размеры точно соответствуют заданным. Кромка не осыпается.

Instagram @almaztechstroi

Патрубок присоединяется к клапану и спускается вниз. На расстоянии 20-40 см от пола устраивается выпуск. Рукав можно спрятать под отделкой либо закрыть декоративным коробом. Его фиксируют на вертикальной поверхности с помощью хомутов, крепящихся на шурупы с дюбелями.

Снаружи ставят решетку, защищающую от попадания мусора, насекомых и грызунов. Без нее внутреннее пространство придется постоянно прочищать. Сделать это довольно сложно.

Instagram @icepetri_kiv125

Instagram @arhitanya

Instagram @icepetri_kiv125

Если рукав состоит из нескольких частей, используют два способа стыковки.

Способы стыковки рукава

Муфты, тройники и уголки изнутри смазывают силиконовым герметиком или клеем, затем вставляют в них трубу и проворачивают, чтобы состав равномерно заполнил пространство между деталями. Изделия могут иметь на одной стороне раструбы, позволяющие проводить стыковку без вспомогательных деталей. Место склейки нельзя трогать до полного высыхания клеевого состава.
Гладкие стороны без раструбов соединяют при помощи фланцев — муфт с резиновыми прокладками. Их корпус представляет собой два хомута на болтах. При затягивании болтов хомуты плотно сжимают сборные элементы, находящиеся между ними.

Монтаж вытяжки

Отверстие для нее размещают на стороне, противоположной от впускного клапана. Железобетонное перекрытие сверлят перфоратором или алмазной коронкой, деревянное пилят электрическим лобзиком.

Трубу заводят в отверстие и фиксируют на стене хомутами. Снизу ее закрывают уплотнительным кольцом и замазывают герметиком. Сверху крепят решетку.

Instagram @plasticor.ru

Чем меньше изгибов имеет канал, тем эффективнее он работает. Без них сложно обойтись, если он соединяется с общей шахтой. Такой способ применяется в зданиях, включающих в себя гараж. Он избавляет от необходимости устанавливать отдельную трубу на крыше, но у него есть серьезный недостаток. Общий стояк рассчитан на определенное давление, и его запаса не всегда хватает на увеличение потока. В результате перегрузки шахты отработанный воздух начинает поступать в верхние комнаты.

При монтаже отдельного выхода в перекрытиях и кровельном пироге проделывают отверстие. Самое сложное — вырезать его в черепичном покрытии. Часть отделки придется удалить, чтобы сделать красивое обрамление.

Instagram @stroyizhivi

Верх вытяжки должен выступать на 40-50 см над уровнем кровли. Его ставят как можно дальше от стен и конька и фиксируют уплотнительным кольцом на винтах. Чтобы увеличить тягу, на верхний конец монтируют дефлектор. Он представляет собой систему заслонок, закрывающих выпускное отверстие от ветра, но позволяющих воздуху выходить снизу. Когда ветер обдувает трубу, со стороны, противоположной направлению потока, создается разрежение.

Чтобы понять, как правильно сделать вентиляцию в погребе гаража, нужно знать, для чего он будет использоваться. Интенсивность проветривания зависит от назначения помещения. Ее регулируют приточными устройствами и управляемыми клапанами

При подключении электрооборудования следует соблюдать меры предосторожности. В условиях высокой влажности проводку и выключатели необходимо перенести на верхний этаж

Внутри не допускается установка выключателей, подключение удлинителей и приборов, потребляющих много энергии. Использование розеток возможно только с устройством защитного отключения (УЗО).
