Шумоглушитель: описание и принцип работы

Принцип работы шумоглушителя

Шумоглушитель — это устройство с большой площадью поверхности, встроенное в вентиляцию и покрытое звукопоглощающим материалом. Пользоваться глушителем шума начинают при установке в здании вентилятора, работа которого сопровождается вибрацией, ощущаемой и слышимой даже на большом расстоянии. И это абсолютно естественно, ведь по каналам вентиляции проходит воздух, в результате чего создаются колебания или аэродинамические шумы. К тому же у системы проветривания комнаты есть ещё один источник довольно громких звуков — привод.

Шумоглушитель действует благодаря расположению внутри него сетки и специального звукопоглощающего материала. Рокот, продуцируемый вентилятором, проходит через особую материю и поглощается. Поэтому шум от работы устройства проветривания помещения и становится предельно тихим.

Шумоглушитель можно назвать важным элементом вентиляционной системы

Типы глушителей

Устройства, влияющие на уровень шума от работы вентиляционной системы, бывают:

пластинчатыми (выглядят как короб из металла с щелью для прохождения воздуха, которая разделена на отсеки, обложенные звукопоглощающей материей);
трубчатыми (создаются из двух труб, причём в той, которая находится внутри устройства, проделано много дырочек, подводящих воздух к звукоизоляционному материалу).

Трубчатые шумоглушители разделяют на круглые и прямоугольные устройства. Независимо от формы, детали трубчатого глушителя для вентиляции вставляют друг в друга.

Выбор глушителя зависит от формы вентиляционного воздуховода

Внешний элемент этого прибора отличается гладкой поверхностью, а внутренний — перфорированной оболочкой. Размеры трубы, находящейся в центральной части устройства, соответствуют параметрам воздуховода, в который погружают шумоглушитель.

Кроме трубчатого и платинчатого, существует комбинированный, и экранный глушитель

Если стандартные устройства уменьшения уровня шума не способны функционировать или не подходят для определённой вентиляционной системы, то следует задуматься об установке гибкого шумоглушителя. Такое устройство применяют и в квартирах, и в общественных местах.

Устройство нетрадиционной формы используется в редких случаях

Размеры устройства и шумопоглощаемость

размер шумоглушителя — чем меньше внутренний диаметр (воздуховода) и больше длина конструкции, тем более эффективна работа устройства;
толщина изолирующего слоя — в зависимости от фирмы производителя варьируется от 90 до 300 мм. Наилучшее гашение шумов достигается в устройствах с толщиной 100–150 мм при общей длине более 500 мм;
скорость воздушного потока — оптимально, если скорость воздушного потока, попадающего в сечение шумоглушителя, не будет превышать 12–14 м/с. Наилучшее снижение шума происходит при более низкой скорости потока;
расположение устройства — чем ближе шумоглушитель к приточному вентилятору, тем более высокое шумоподавление он показывает.

Трубчатый шумоглушитель (ГТ)

ГТ можно приобрести двух видов:

круглого сечения — ГТК;
прямоугольного — ГТП.

Какого сечения ни были бы трубчатые глушители их конструкция практически одинакова. Они представляют собой трубу в трубе. Внутренняя перфорированная труба такого же диаметра как и воздуховод, к которому необходимо присоединить глушитель. Между внешней и внутренней трубой находится шумопоглащающий материал: минеральная вата, стекловата и т. д.

На нашем ресурсе имеется информация о многих видах материалов, который используют при прокладке вент-систем, в частности теплоизоляционные и огнезащитные материалы.

Так как пластинчатые глушители шума применяют для воздуховодов больших диаметров, не трудно догадаться, что трубчатые применяют для небольших воздуховодов, диаметром до 500 мм. Устанавливается круглый вентиляционный глушитель независимо от направления потока воздуха при помощи хомутов или же на ниппельном соединении, а прямоугольный на фланцевых соединениях.

Основные методы снижения шума

работа вентиляции в квартире

Борьба с шумом начинается на этапе проектирования здания. Воздуховод между жилыми комнатами должен проходить по коридору и вспомогательным помещениям. Тогда в спальне и детской будут максимально комфортные условия для отдыха.

Количество колен следует сократить до минимума. Каждый поворот – это источник шума воздуха. Систему вентиляции следует проектировать таким образом, чтобы поток шел в одном направлении. Оптимальный вариант – от комнат к кухне и ванной комнате. Состыковку труб делают под острым углом. Сечение воздуховода по ходу увеличивается. Каждый перепад – изменение скорости движения воздуха и дополнительный свист.

Принудительная вентиляция должна усиливать естественное движение воздуха – более плотного к разряженному – перепад по высоте, горячего в сторону холодного.

Уже работающая вентиляция исправляется звукоизоляцией шумных конструкций и установкой в наиболее проблемных местах специальных элементов.

Звукоизоляция

звукоизоляция воздуховода

Звукоизоляция вентиляции проводится устранением основных источников шума и закрытием всей конструкции специальных изолирующим материалом.

Закрепить все доступные детали вытяжной системы. Они перестанут дребезжать – вибрировать.
В местах соединения труб установить резиновые прокладки.
Обмотать короба и воздуховоды снаружи звукопоглощающим материалом. Закрепить его.

В местах, где конструкция плотно прилегает к стене или потолку, звукоизолирующими материалами покрывают только открытые части вентиляционных элементов.

Места, где работают канальные установки, также изолируются снаружи. Предварительно выводится наружу шнур питания. Нельзя оставлять его под звукоизоляцией.

Шумоглушители

шумоглушители системы вентиляции

Для снижения аэродинамического шума устанавливаются шумоглушители. Они имеют стандартные размеры и приобретаются в магазине готовыми. В систему монтируются во время строительства, на этапе создания межэтажных перекрытий. Можно установить в действующих домах во время капитального ремонта.

Шумоглушители выпускаются трех видов:

трубчатые прямоугольные;
трубчатый с круглым сечением;
пластинчатые.

Прямоугольные глушители имеют металлический корпус по размеру соответствующий стандарту вытяжной трубы. Сверху металлический кожух. Он удерживает прокладку из мягкого материала от деформации и разрушения. Между ними помещена диафрагма, гасящая звуковые колебания и одновременно поглощающая шум. Она сделана из технической ваты или волокнистого материала.

Прямоугольные глушители устанавливаются чаще всего в системы вентиляции промышленных предприятий, торговых центров, спортивных сооружений для снижения уровня шума на определенном участке.

трубчатые шумоглушители

Трубчатые конструкции также трехслойные. Их наружная оболочка может быть образована навивкой металлической ленты на крупных деталях. Мелкие изделия имеют корпус из металлической или пластиковой трубы. Перфорированная внутренняя поверхность гасит скорость движения воздуха и, соответственно значительно снижает уровень шума. Окончательно гасит звук волокнистая прокладка.

Трубчатые конструкции создавались для вентиляции жилых домов. Они используются в естественных системах, и с принудительной подачей воздуха.

Пластинчатые шумоглушители устанавливаются в местах проведения воздуховодов большого сечения. Они внутри разделены на сектора стенками из перфорированного металла. Проходя через них, воздух теряет свою скорость. Уровень шума значительно снижается.

На что обращают внимание при установке шумоглушителя своими руками

Правил по установке устройства нет

Но есть некоторые тонкости, на которые необходимо обратить внимание:

Установка возможна на все виды и типы вентиляции здания. С помощью данного прибора, можно обустроить защитой от шума как приточную, так и вытяжную вентиляцию.
При определении места монтажа, не следует полагаться только на слух. Для этого необходимо выполнить ряд замеров уровня шума в помещении. Только после этого можно определять вид устройства и место его установки.
Для большей шумоизоляции возможна установка дополнительного слоя звукоизоляции снаружи глушителя. Для этого его обматывают снаружи еще одним слоем изоляции, закрепляя ее на клей.
При возможности прохода через воздуховод твердых частиц, необходимо предусмотреть установку надежных фильтров, перед устройством шумоподавления.

При выборе лучшего варианта для помещения, необходимо выполнить целый ряд довольно сложных расчетов: для определения условий нормальной совместной работы вентилятора, трубопровода вентиляции и встроенного в него прибора шумоподавления. Для производства устройства применяется достаточно сложное промышленное оборудование и станки.

Но всегда остается место для творчества. Поэтому, изготовить надежный, пускай и немного уступающий по качеству, прибор подавления шума, вполне можно своими руками.

Гибкий глушитель шума

Гибкие шумопоглотители (не путать с гибкими вставками) применяют в тех случаях, где нет возможности использовать обычные вентиляционные глушители. Применяют в системах воздушной подготовки и узлах теплосбережения. Конструкция: внутренняя оболочка из алюминиевой фольги, защитный слой(полиэфир, стеловата) и внешняя оболочка (спиральная стальная проволока или стеклоткань). Такие глушители применяют для круглых воздуховодов.

Эффективность поглощения шума зависит от длины шумоглушителя, его местоположения и толщины звукопоглощающего слоя. Скорость в шумоглушителе должна находится в пределах 4-12 м/с.

Для подбора шумоподавляющего оборудования необходимо провести акустический расчет. Пример акустического расчета, а также подбора шумоглушителя можно найти в статье Акустический расчет.

Типы шумоглушителей для вентиляции

Шумоглушители для вентиляционных систем подразделяются на несколько типов:

трубчатый круглый — сборная конструкция, имеющая круглую или прямоугольную формы. Круглый шумоглушитель состоит из двух труб различного диаметра, между которыми находится звукопоглощающий материал, защищённый сеткой. Обычно используются для воздуховодов с сечением не более 400–500 мм;

Трубчатый шумоглушитель круглой формы для вентиляционных каналов нужен для воздуховодов с сечением до 400 мм

В пластинчатом шумоглушителе пластины могут заменяться на новые

В качестве поглощающего материала используется минеральная вата и супертонкое базальтовое волокно. Все металлические элементы шумоглушителя изготавливаются из оцинкованной стали, защищённой полимерным покрытием.

Типы шумоглушителей для вентиляции

Шумоглушители для вентиляционных систем подразделяются на несколько типов:

трубчатый круглый — сборная конструкция, имеющая круглую или прямоугольную формы. Круглый шумоглушитель состоит из двух труб различного диаметра, между которыми находится звукопоглощающий материал, защищённый сеткой. Обычно используются для воздуховодов с сечением не более 400–500 мм;
трубчатый прямоугольный — конструкция, состоящая из двух прямоугольных металлических коробов с различным сечением воздуховода. Пространство между ними заполнено звукопоглощающим материалом. Стенки внутреннего канала выполнены из мелкоячеистой сетки или путём перфорации металла. Используются в системах вентиляции прямоугольной или квадратной формы;
трубчатый гибкий — шумоглушитель, состоящий из двух гибких армированных труб разного диаметра. Между ними располагается звукопоглощающий материал, защищённый теплоизоляционной перфорированной фольгой. Применяется в теплосберегающих узлах вентиляционной системы с овальным или круглым сечениями воздуховода;
пластинчатый — конструкция, представленная металлическим коробом с проходными отверстиями, разделяющими устройство на несколько секторов. Они выполнены из звукоизолирующего материала. По мере снижения эксплуатационных свойств пластины вынимаются и заменяются на новые изделия.

Вентиляция в помещениях с газовым оборудованием

Проектирование системы вентиляции, предназначенной для малогабаритных бытовых помещений с котлом или газовой плитой, не вызовет трудностей. С ним можно справиться самостоятельно.

Устройство вытяжной вентиляции

Действие вытяжной вентиляции направлено на удаление загрязненного воздуха из помещения.

Для ее установки потребуются следующие комплектующие: вентилятор, воздуховод, вентиляционная решетка.

В летнее время эффективность вытяжной системы вентиляции падает. Производительность ее можно увеличить посредством дополнительных зазоров в дверных проемах и открывая форточки для проветривания

Выбирая вентилятор, предпочтение рекомендуется отдать устройствам с обратным клапаном. Это обезопасит от проникновения внутрь помещения воздуха из вне.

Воздуховоды представляют собой трубу, изготовленную из ПВХ или других материалов. Диаметр ее должен совпадать с размером вентилятора.

Выбирая вентиляционную решетку, стоит обратить внимание, что сейчас в продаже есть множество моделей, отличающихся размером, исполнением, дизайном. Поэтому легко подобрать вариант идеально подходящий под стиль помещения

Приточная система рециркуляции

Приточное оборудование обеспечивает подачу свежего кислорода в комнату с газоиспользующими приборами. Главный элемент такой системы – приточная установка.

Ее функция заключается в подаче кислорода из вне. В момент прохождения через нее воздух фильтруется, подогревается или охлаждается, если устройство дополнительно оснащено рекуператором.

Для использования в бытовых нуждах подойдут установки невысокой мощности. Основное преимущество такого вида вентиляции – бесшумность и комфортность в эксплуатации. Самый простой экземпляр – приточный вентилятор.

Производительность приточной вентиляционной системы напрямую зависит от правильности расчетов, технических характеристик оборудования и особенностей конструкции помещения

Приточки делятся на следующие категории:

Электрическое устройство для проветривания. Обеспечивает не только фильтрацию поступающего кислорода, но и его подогрев.
Настенный приточный клапан. Может работать в автоматическом режиме и иметь дополнительную опцию фильтрации кислорода. Для монтажа потребуется сделать сквозное отверстие в стене здания.
Оконный приточный клапан. Может быть как механическим, так и автоматическим. Устанавливается в створку пластикового окна. Минус – вероятность обледенения при экстремально низких температурах.

Все перечисленные виды приточной вентиляции просты в сборке и эксплуатации. Установить конструкцию можно самостоятельно.

Дополнительные требования относительно приточной системы выдвигаются к помещениям, оборудованных пластиковыми окнами, закрывающимися герметично.

Требуемая мощность вытяжки рассчитывается по следующей формуле:

М = О х 10, где

O – объем воздуха, который рассчитывается следующим образом:

О = H х L х S.

H – высота помещения, L – длина, S – ширина.

Приточно-вытяжная система рециркуляции

Система смешанной вентиляции обеспечивает одновременный отток отработанного кислорода и поступление свежего внутрь помещения. Чаще всего используется в крупногабаритных объектах и домах, общая площадь которых превышает 100 м2 .

Установки, оснащенные рекуператором, позволят сократить расход топлива до 90% благодаря подогреву входящего потока воздуха.

Приточно-вытяжная вентиляционная система – наиболее рациональный тип, обеспечивающий правильный микроклимат в помещениях. Удаление отработанного воздуха должно осуществляться через бытовые помещения

Для удобства монтажа комбинированные системы могут иметь вертикальную, горизонтальную или универсальную ориентацию. Установка осуществляется после завершения штукатурки и шпатлевки стен, но перед монтажом потолочного перекрытия, так как вся инфраструктура будет спрятана под ним.

Как правило, в приточно-вытяжную систему входят следующие компоненты: клапан воздухозабора, очищающий воздушный фильтр, калорифер, рекуператор, блок охлаждения, наружная решетка.

Особенности работы шумоглушителей и шумоподавления

Работы по снижению уровня шума имеют ряд особенностей. В частности, те или иные меры по шумоподавлению имеют различный эффект на различных октавных полосах (в различных частотах).

Традиционно выделяют 8 октавных частот звуковых волн — 63, 125, 250 и 500 Герц, а также 1, 2, 4 и 8 килоГерц — соответственно, от низких частот к высоким. Наиболее легко «заглушить» высокие и средне частоты, наиболее трудно — низкие. Этот вывод легко подтверждается практикой.

Например, шум далеко идущего в тоннеле поезда метро всегда слышится как низкочастотный гул, потому что высокие частоты «заглушил» сам тоннель. Если включить электродвигатель, то будет один звук. Если при этом уйти в соседнюю комнату и закрыть дверь, то останется только низкочастотный звук от работающего электродвигателя. Опять-таки, высокие и средние частоты были «приглушены» стенами комнаты.

Как следствие, шумоглушители в системах вентиляции наиболее удачно снижают шум на средних и высоких частотах и слабо снижают его на низких частотах. Подтверждение этому можно найти в таблице 1, где приведены данные по снижению шума в различных октавных полосах различных шумоглушителей SystemAir.

Как видно из таблицы 1, наиболее эффективно шумоглушители работают на частоте 1 и 2 кГц и эффект от них весьма мал на низких частотах, например, 63 и 125 Гц.

Таблица 1. Снижение уровня шума в различных октавных полосах канальными шумоглушителями компании SystemAir.

Снижение уровня шума, дБ (октавные полосы частот, Гц)
	63	125	250	500	1k	2k	4k	8k
LDC 100-300	2	2	6	14	21	25	20	11
LDC 100-600	4	3	11	24	36	49	34	17
LDC 100-900	5	4	15	34	50	50	48	23
LDC 100-1200	6	5	19	45	50	50	50	29
LDC 125-300	2	2	6	13	16	20	15	10
LDC 125-600	3	3	9	23	30	40	22	14
LDC 125-900	4	4	12	33	45	50	30	17
LDC 125-1200	5	5	15	43	50	50	38	21

Из таблицы 1 можно сделать ещё один вывод: снижение шума не прямо пропорционально длине шумоглушителя. Действительно, шумоглушитель LDC 100-300 (то есть диаметром 100 и длиной 300 миллиметров) на частоте 500 Гц снижает шум на 14 дБ, а в два раза более длинный шумоглушитель LDC 100-600 снижает шум всего на 24дБ. Увеличение длины ещё в два раза даёт снижение шума на 45 дБ вместо 48 дБ.

Ответ кроется в том, что чем ниже уровень шума, тем сложнее его снижать. Изначальные данные сформированы для некоторых номинальных условий, но после одной итерации снижения шума каждая последующая будет давать всё меньший эффект. Именно поэтому и увеличение длины шумоглушителя приводит к увеличению эффекта шумоподавления, но эта зависимость не является пропорциональной.

Выбор устройства для бытовой вентиляции

В процессе работы вентилятора возникает аэродинамический (давление воздуха) и механический (вибрация корпуса) шумы. Прежде чем приступать к выбору и покупке шумоглушителя, следует провести ряд подготовительных мероприятий, направленных на устранение шумов без использования дополнительных устройств.

Для этого проводится проверка работоспособности системы вентиляции с меньшим количеством оборотов устройства и выполняется его точечная балансировка. Если это никаким образом не снизило шум в системе, то проверяется правильность крепления вентилятора и при необходимости осуществляется замена виброоснований. И также можно переоборудовать участки воздуховода до и после вентилятора гибкими вставками из изоляционных материалов.

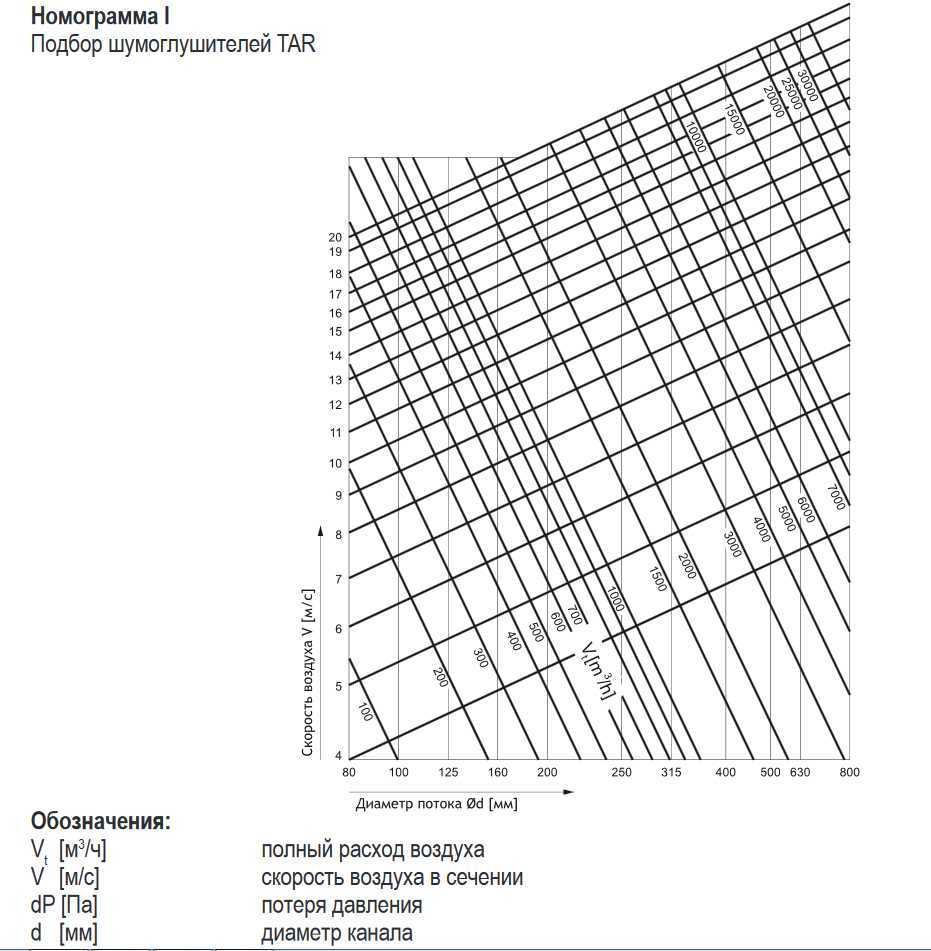

Эта номограмма поможет подобрать параметры шумоглушителя

Если описанных мер недостаточно, то можно смело переходить к выбору шумоглушителя. Для этого понадобится следующее:

Определить предельный уровень шума для вентилируемого помещения.
Измерить уровень шума, издаваемый вентилятором при работе в нормальном режиме.
Выяснить степень снижения звукового давления на различных участках воздуховода.
Определить уровень шума в месте расположения распределительной решётки (со стороны помещения).
Сравнить уровень в конечной точке с допустимым значением согласно СНиП.

Если этот показатель заметно выше, то на основе имеющихся данных выполняется акустический расчёт, позволяющий подобрать шумоглушитель с нужными характеристиками.

Следует отметить, что без соответствующих знаний акустический расчёт не провести. Поэтому для выполнения этих работ следует обратиться к специалистам, которые подберут шумоглушитель согласно СНиП или с учётом ваших требований.

Размеры устройства и шумопоглощаемость

размер шумоглушителя — чем меньше внутренний диаметр (воздуховода) и больше длина конструкции, тем более эффективна работа устройства;
толщина изолирующего слоя — в зависимости от фирмы производителя варьируется от 90 до 300 мм. Наилучшее гашение шумов достигается в устройствах с толщиной 100–150 мм при общей длине более 500 мм;
скорость воздушного потока — оптимально, если скорость воздушного потока, попадающего в сечение шумоглушителя, не будет превышать 12–14 м/с. Наилучшее снижение шума происходит при более низкой скорости потока;
расположение устройства — чем ближе шумоглушитель к приточному вентилятору, тем более высокое шумоподавление он показывает.

Эффективность работы устройств зависит от их размеров и расположения

Роль звукоизоляции в повседневной жизни

Широко применяется процесс уменьшения вредного воздействия шума на организм в спортивных комплексах, учебных заведениях, в детских садах, больницах, санаториях, в жилых домах. При планировании постройки частных жилых домов также обязательно предусматривается установка поглотителей громких звуков, так как воздухообмен и обеспечение здорового климата в доме является важнейшим условием нормального и здорового проживания в нем.

Современные приборы поглощения звуков предоставляют широкий выбор для их применения в зависимости от типа объекта, а также окружающих условий. Это позволяет не только снижать громкость звука, выходящего за пределы места работы, но также поглощать звуки, заходящие снаружи и усиливающие вредное воздействие на людей.

Что предлагает современный рынок?

Производимые сегодня турбодефлекторы от разных производителей внешне очень похожи друг на друга, но на самом деле имеют существенное отличие. А производят их сегодня такие марки, как Turbomax, Турбовент и Ротавент.

Ротавент отличается от других конструкций встроенным козырьком, который дополнительно защищает дымоход от проникновения воды. Также здесь используется двухблочный подшипник, который смазан специальным составом и хорошо переносит высокие температуры дымовых газов.

Благодаря этому мощность такой конструкции сохраняется долгие годы. Внизу Ротавент оборудован размыкающимся фланцем, закрепленным к основанию, который позволяет его без проблем отсоединять от трубы.

А вот Турбовент не устанавливают на дымоход для печей на угли и дровяных каминов. Все дело в том, что здесь максимальная температура дымовых газов – 250°С.

Поэтому эту продукцию сегодня активно используется для системы естественной вентиляции, а также для котлов на газовом топливе. А изготавливают Турбовент из алюминия толщиной от 0,5 до 1 мм, а его основание делают из гальванизированный стали 0,7-0,9 мм и окрашивают по каталогу RAL.

Далее, Турбомакс называют естественным нагнетателем тяги. В его основе – стали марки AISI 321 толщиной 0,5 мм. Этот турбодефлектор подходит и для вентиляционных труб, и дымовых каналов, так как рассчитаны на температуру выходящих газов до 250°С.

Причины возникновения шума в системах вентиляции

В системах вентиляции выделяют две основные причины возникновения шума — это шум от работы вентилятора и шум от движения потока воздуха по воздуховодам, отводам, через клапаны, решётки и другие элементы системы вентиляции. Причина возникновения этого шума различна. В первом случае речь идёт о шуме электродвигателя вентилятора — шум трущихся частей и подшипников. Во втором случае это шум, связанный с изменением характеристик воздушного потока — изменением направления движения воздуха, изменением его скорости и других параметров.

Независимо от причины возникновения шума следует принимать решения по его снижению. И здесь следует понимать основы распространения шума в системах вентиляции.

Так, шум от того же вентилятора распространяется как в пространство вокруг вентилятора, так и в воздуховод («в канал»). Причем по воздуховоду шум может передаваться на значительные расстояния — звуковые волны движутся целенаправленно в замкнутом пространстве.

Вспомните, как всякий ребёнок норовит что-то крикнуть в трубу, увидев её. На другом конце трубы крик будет слышен гораздо лучше, чем если бы ребёнок крикнул просто в открытое пространство. Точно так же происходит и в воздуховодах — шум и гул от работы вентилятора хорошо распространяется в вентиляционных каналах и будет слышен в обслуживаемых помещениях.

Материалы

Обеспечить качественную шумоизоляцию можно при помощисоответствующих материалов. Сегодня на рынке предложен огромный выборзвукоизоляционного и шумопоглощающего материала. В зависимости от характеристики требований можно подобрать оптимальный вариант, который подойдет покупателюпо стоимости и качеству.

Позаботиться о звукоизоляции воздуховодов следует еще наэтапе проектирования вентиляционной системы. В зависимости от характеристикиспользуемых элементов можно подобрать наиболее подходящие изоляционныематериалы. Обеспечить правильную и качественную шумоизоляцию, можно при помощимягких, пористых и волокнистых материалов. Такие изделия хорошо поглощаютзвуки, вибрации и делают условия более комфортабельными.

Самым распространенным вариантом шумоизоляции воздуховодасчитается стекловолокно. Материал удобен в использовании и гарантируетэффективную защиту от шума. Технология звукоизоляции этим материаломпредусматривает обертывание труб круглого сечения, непосредственно передформированием вентиляционной системы. Если в конструкции предусмотреныквадратные или прямоугольные воздуховоды, то оптимальным решением станутшумоизоляционные сип панели. Самостоятельно сделать звукоизоляцию в квартиредостаточно сложно, поэтому если нет знаний и умений в строительстве за работулучше не браться.

Типы шумоглушителей для вентиляции

Шумоглушители для вентиляционных систем подразделяются на несколько типов:

трубчатый круглый — сборная конструкция, имеющая круглую или прямоугольную формы. Круглый шумоглушитель состоит из двух труб различного диаметра, между которыми находится звукопоглощающий материал, защищённый сеткой. Обычно используются для воздуховодов с сечением не более 400–500 мм;

Трубчатый шумоглушитель круглой формы для вентиляционных каналов нужен для воздуховодов с сечением до 400 мм
трубчатый прямоугольный — конструкция, состоящая из двух прямоугольных металлических коробов с различным сечением воздуховода. Пространство между ними заполнено звукопоглощающим материалом. Стенки внутреннего канала выполнены из мелкоячеистой сетки или путём перфорации металла. Используются в системах вентиляции прямоугольной или квадратной формы;
трубчатый гибкий — шумоглушитель, состоящий из двух гибких армированных труб разного диаметра. Между ними располагается звукопоглощающий материал, защищённый теплоизоляционной перфорированной фольгой. Применяется в теплосберегающих узлах вентиляционной системы с овальным или круглым сечениями воздуховода;
пластинчатый — конструкция, представленная металлическим коробом с проходными отверстиями, разделяющими устройство на несколько секторов. Они выполнены из звукоизолирующего материала. По мере снижения эксплуатационных свойств пластины вынимаются и заменяются на новые изделия.

В пластинчатом шумоглушителе пластины могут заменяться на новые

Шумоглушитель пластинчатого типа

Данный тип оборудования устанавливается в вентсети, отличающиеся большой производительностью. Конструктивно шумоглушитель пластинчатый представляет собой корпус из оцинкованного металла (толщина обычно не превышает 1 мм), сечение которого соответствует форме и размерам воздуховода. Внутренняя часть устройства разделена пластинами или ячейками, поверхность которых покрыта звукоизолирующим материалом.

Принцип действия агрегата зависит на разделении основного воздушного потока на несколько частей, при этом несколько снижается скорость их движения и происходит поглощение вибрационных и звуковых колебаний. В качестве звукопоглотителя применяют различные материалы, чаще всего можно встретить шумоглушители с войлоком, минеральная или стекловата, полимерные покрытия, имеющие приблизительно одинаковые технические характеристики.

В большинстве случаев пластинчатый шумоглушитель прямоугольный устанавливается в промышленных системах вентиляции. Место его монтажа определяется специально разработанным проектом, допускается последовательная установка нескольких агрегатов, это позволяет снизить уровень шума до нормативных показателей.
