Штепсельные соединения

Основные характеристики штепсельных розеток

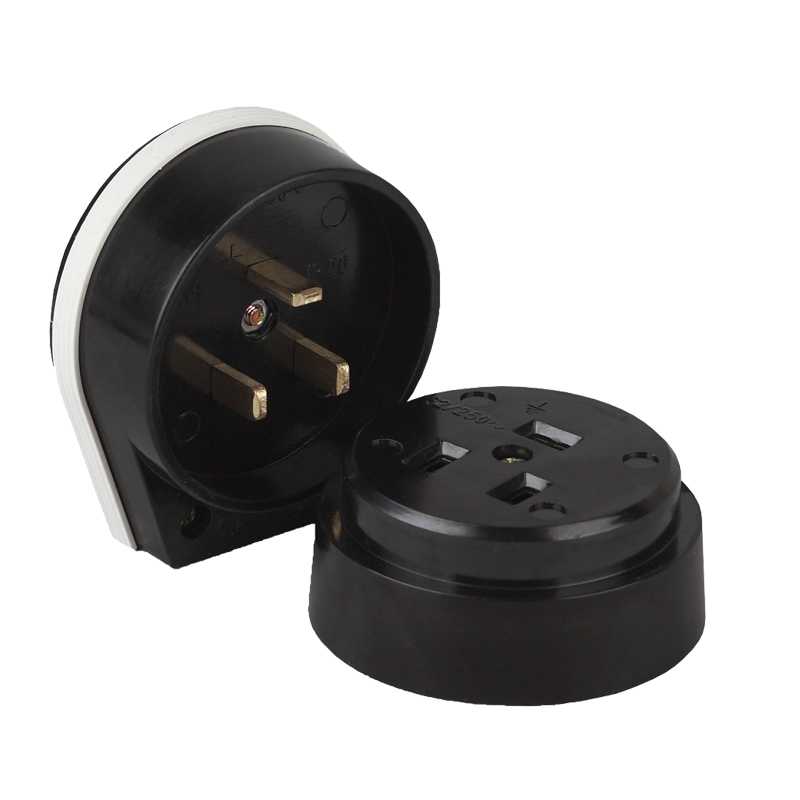

Штепсельный разъем состоит из двух частей: розетка – мама и вилка – папа

Вторую часть разъема не будем брать во внимание, так как она по всем правилам идет в комплекте с электроприбором. О штепсельной вилке начинают думать только в том случае, когда прежняя пришла в негодность

Но вот штепсельная розетка — совсем другое дело. Это то, что нужно внимательно выбирать при покупке. Непосвященному человеку трудно сделать правильный выбор, учитывая, что рынок наполнен огромным ассортиментом розеток, представленных различными фирмами. По внешнему виду все  розетки похожи, но не все имеют положительные характеристики.

Классификация розеток

Устройство принято классифицировать по ряду различных параметров. О каждом более подробно.

Конструктивные характеристики

В зависимости от типа конструкции устройство делится на два вида:

  • Наружного монтажа. Применяется в случае прокладывания открытой электропроводки. Основная деталь помещена в корпус, изготовленный из пластмассы. Розетка неутопленного типа при открытой проводке устанавливается при помощи подрозетника. Часто такая конструкция дополнительно оснащается защитной крышкой и подсветкой.
  • Скрытого монтажа или утопленного типа. Плоская штепсельная розетка используется для проведения скрытой проводки. Основные детали – колодка и контакты, подсоединенные к ней, погружены в стену. Корпус представляет собой монтажную коробку, за счет которой выступ за стену практически не наблюдается.

Какую разновидность лучше устанавливать, зависит от предпочтений домочадцев.

По электрической схеме

По этому параметру разделяют также два вида устройства:

  • Без заземления. Оснащены двумя контактами. Предназначены для двухполюсной проводки.
  • Трехполюсные. Устанавливают при наличии заземления, соединены между собой отдельным дополнительным контактом. Чаще всего такую разновидность монтируют под электрические плиты и кондиционеры.

Если возникают трудности в выборе розеток, можно обратиться за консультацией к сотруднику управляющей компании или консультанту в строительном магазине.

По уровню защиты от влаги

По этому критерию устройства бывают:

  • Обычные или полугерметичные. Предназначены для комнат, где отсутствует вероятность попадания влаги. Несколько небольших капель не грозят неисправностью. На штепселе указана точная маркировка.
  • Влагозащищенные или герметические розетки. Предназначены для установки в комнатах с высоким уровнем влажности. Герметичным корпус становится благодаря специальной мембране. Монтируют наружным способом.

Герметическим розеткам рекомендуется отдавать предпочтение при их установке в ванной или туалетной комнате, на улице частного дома.

По количеству колодок

Этот параметр тоже делит электрический прибор на два типа:

  • Двуместные оснащены сразу 4 разъемами, что позволяет одновременно подключить два электрических прибора.
  • Одноместные или однополюсные розетки используются для подключения всего одного электрического прибора.

Изучив все разновидности и их особенности, можно приступать к покупке и установке устройств.

Виды устройств скрытой установки

Можно выделить несколько видов скрытых устройств. В зависимости от способа защиты устройств от попадания воды их подразделяют на:

  • Стандартные аппараты и разъемы. На этом варианте можно остановиться в том случае, если помещение не имеет повышенной влажности;
  • Влагозащищенные устройства. Такие розетки и выключатели можно установить в ванную комнату, сауну или кухню. Благодаря влагостойким элементам из резины, попадание влаги ничем не грозит. Кроме того, можно подобрать специальные шторки и крышки из пластика. Это позволит не только дополнительно обезопасить розетку от влаги, но и поможет защитить ребенка от нежелательных последствий.

В зависимости от типа электрической схема розетки могут быть:

Заземленными. Такие разъемы оснащены особой деталью, которая и обеспечивает заземление розетки. Если не вдаваться в тонкости, то этот вариант уместен при будущем подключении плиты, холодильника или кондиционера

Но стоит понимать, что для монтажа розетки с заземлением важно присутствие в комнате заземляющего провода;
Без заземления. Я советую сразу монтировать скрытую розетку с заземлением, но если такая возможность отсутствует, то придется воспользоваться этим вариантом

Такие модели розеток называют двуконтактными.

В зависимости от количества гнезд, скрытые розетки могут быть:

  • Одноместными (имеющими одно единственное гнездо);
  • Двухместными (этот и следующий вариант чаще всего располагается на кухне, так как эта комната требует подключения к электросети сразу нескольких приборов одновременно);
  • Трехместными.

Выключатели и розетки скрытой установки также делятся на:

  • Располагаемые в стене (наиболее частый случай применения такого вида устройств);
  • Утапливаемые в мебели (по поему мнению, крайне хороший вариант, так как не только облегчает использование устройствами, но и придают дизайну помещения оригинальный вид).

Конструктивные особенности

Розетки бывают таких видов:

  1. Для скрытого монтажа. Корпус прячется в стену и крепится там при помощи специальных лапок, а снаружи остается только лицевая часть с отверстиями для штепсельной вилки. Надежность установки обеспечивает зажимной винт, который регулирует упор лапок в стену или в монтажный стакан.
  2. Для наружной установки. Корпус вилки крепится при помощи винтов или шурупов к поверхности стены. Он же является изолятором для электрических деталей. На корпусе могут размещаться различные вспомогательные элементы: подсветки, защитные крышки, таймеры и т. д.
  3. Переносные розетки. Используются для временного подключения электрических приборов.
  4. С защитными шторками. Устанавливаются в тех помещениях, где есть дети. Шторки открываются только при одновременном нажатии на них контактами штепсельной вилки.
  5. Розетки, контакты которых изготовлены из разных материалов, таких как латунь, бронза.
  6. Со встроенным выключателем. Можно отключать электрический прибор, не вынимая вилку из розетки.
  7. Особую конструкцию имеют розетки для подключения 12 В или 24В. Такое напряжение используется, например, для переносных ламп.
  8. В некоторых конструкциях используют подсветку. Очень удобно подключать какие-нибудь приборы в темноте, не включая общее освещение.

Штепсельные розетки состоят из трех частей

Защитный корпус – это термостойкая не бьющаяся пластиковая крышка. Корпус несет функцию как декоративного элемента,  так и защитную (закрыт доступ к токоведущим частям). Защитные крышки бывают одно- и двухместные. Если требуется установить три, четыре или пять розеток, то таких внутренних спаренных розеток не бывает. Приобрести можно отдельные розетки с пластиковой сердцевиной, которые монтируются в общую рамку для розеток на 3 – 5 мест.

Колодка – это механизм, на котором держатся контакты штепсельной розетки и к чему крепится защитный корпус (крышка розетки). Колодка изготавливается из карболита или из керамики. Наиболее распространены карболитовые розетки. Керамика самый лучший диэлектрик, но при монтаже нужно быть осторожным, так как керамика очень хрупкий материал. Во время поджима контактов керамика разрушается и не подлежит восстановлению. Колодка устанавливается в подрозетнике и крепится двумя способами:

  • Первый способ. Боковые лапки колодки за счет поджима винтов плотно прижимаются к корпусу подрозетника.
  • Второй способ. Металлическая арматура колодки прижимается плотно к подрозетнику, затем крепится с двух или с четырех сторон винтами.

контакты штепсельной розетки

Контакт – рабочий элемент розетки. Именно через эти контакты передается электроэнергия потребителям. Контакты изготовлены из специального металлического сплава, обладающего определенной упругостью. Из–за пружинистых свойств лепестки контактов плотно прилегают к штырькам вилки. У дешевых розеток качество соединения оставляет желать лучшего.

Обращайте внимание на технические характеристики контактных соединений. Лучше приобретать розетки на 10 – 16 Ампер, старые образцы розеток рассчитаны на 6 – 10 Ампер, при современных нагрузках могут плавится

Особенности установки

Монтаж штепселей скрытого типа


Установка розетки скрытого типа

Пошаговый алгоритм подключения устройства скрытого типа в квартире:

  1. Отключить подачу электроэнергии в помещение.
  2. Определиться с местом, где будет находиться подрозетник.
  3. Молотком с зубилом, сверлом или электродрелью проделать отверстие для коробки, вставить ее туда.
  4. Жилы электрического кабеля продеть через отверстия, расположенные в нижней части установочной коробки.
  5. Используя строительный гипс, гипсовый клей или штукатурку, закрепить короб в стене. Клеящий материал доводят до консистенции мягкого пластилина.
  6. Оставить приблизительно на 10 минут, пока материал полностью не высохнет, удалить остатки.
  7. Концы жил избавить от изоляции и подсоединить к ним фазовый и нулевой провода, если есть и заземляющий.
  8. Винтовым или пружинным способом закрепить провода.

Завершающая манипуляция – установить защитный пластиковый корпус.

Установка штепселей наружного типа


Установка розетки наружного типа

Монтаж штепселей наружного типа отнимает меньше времени. Используется, если в доме проведена открытая электропроводка. Последовательность установки следующая:

  1. Отключить подачу электроэнергии в помещение.
  2. Схематически изобразить на стене размеры установки.
  3. Разобрать корпус наружной розетки – снять лицевую крышку.
  4. Основание при помощи болтов прикрутить к стене.
  5. Подсоединить провода.
  6. Монтировать сверху пластмассовую крышку, прикрепить к поверхности с помощью болтов.

Розетки изготавливают из негорючих материалов высокого качества, которые обеспечивают изоляцию токоведущих частей и надежный контакт.

Виды электрических выключателей света

Как и розетки, выключатели состоят из трех основных элементов (контактов, колодки и защитной крышки), которые изготавливаются из таких же материалов. Виды выключателей электрических предназначены для скрытой (встраиваемые) или наружной (накладные) установки. На этом сходство выключателей и розеток заканчивается.

В отличие от розеток, которые служат для подключения к электросети, все виды выключателей света действуют иначе — они разрывают электрическую цепь. В розетке нет подвижных элементов, в выключателе весь принцип работы построен на перекидном контакте, который, изменяя свое положение, размыкает или замыкает цепь. Кроме того, к выключателю подходит всего один провод — фазовый. В некоторых видах есть контакт для подсоединения провода заземления.

Существует несколько видов выключателей.

Клавишный. Прибор с одной клавишей или кнопкой. Используется, когда необходимо включить или выключить один источник света. Для экономии места устанавливают выключатели с двумя, тремя или с большим количеством клавиш, которые способны управлять несколькими независимыми друг от друга источниками света, иногда расположенными в разных комнатах. Проходной (переключатель). Позволяет управлять одним источником света из двух разных точек. Внешне он ничем не отличается от клавишного выключателя. Разница заключается в количестве контактов: у одноклавишного переключателя их три вместо обычных двух, у двухклавишного — шесть вместо трех. Проходной выключатель очень удобен: вы можете, например, включить свет с помощью выключателя у входа в спальню, затем пройти в комнату, лечь в кровать и выключить его с помощью переключателя у изголовья.

С подсветкой. На корпусе или на клавишах такого выключателя встроена индикаторная лампочка, которая светится в темноте. Зайдя в комнату, вы сразу увидите, где он расположен, и вам не придется искать его на ощупь.

Контрольный. По внешнему виду похож на выключатель с подсветкой, однако принцип работы его прямо противоположный. Индикаторная лампа горит при включенном свете и отключена при разомкнутой цепи. По внешнему виду такого выключателя легко определить, включено ли освещение в удаленном помещении.

Ударопрочный и пылевлагозащищенный. Имеют повышенную механическую прочность и защиту от влаги и пыли. Устанавливаются на улице, в ванных комнатах и т. д.

Светорегулятор (диммер) — выключатель-регулятор освещения. В последнее время такие выключатели стали популярными. Плавно поворачивая ручку или нажимая клавишу диммера, можно погрузить комнату в полумрак или залить слепящим светом. Существуют диммеры, которые управляются не вручную, а с помощью пульта от телевизора или голосовыми командами. Такой диммер стоит в шесть-семь раз дороже, чем клавишный выключатель. Диммер имеет некоторые недостатки. Например, он создает радиопомехи. Кроме того, светорегуляторы не могут использоваться совместно с энергосберегающими лампами (ПРА), а подключенные последовательно, они ведут себя непредсказуемо.

Кнопочный, или линейный. Их монтируют сразу на провод. Чаще всего они используются в торшерах, бра и прочей осветительной технике.

С таймером. Имеет часовой механизм, который включает или отключает свет в заданные промежутки времени. С такими выключателями можно устанавливать различные датчики, срабатывающие на звук, свет или движение. Их монтируют в корпус выключателя.

Розетка с заземлением 220 В на 16 и 32 А – технические характеристики

Если взять Европейскую часть континента и всю Россию, то там стандартное напряжение (U) в сети составляет от 220 до 240 В. Обычные розетки рассчитаны на напряжение 220 В с нагрузкой мощностью не более 3,5 кВт.

Эксплуатация таких розеток ограничивается в пределах бытовой техники не большой мощности и рассчитаны на ток (I) 16А.

Если взять электрические приборы более мощные (электроплиты, духовые шкафы и другие электроприборы), то для них предусмотрены другие розетки с предельным током (I) 32 А и предельно допустимой мощностью 7 кВт.

Частота переменного тока для европейцев и России составляет 50 Гц, а это значит, что все электрооборудование рассчитано под эту частоту.

Степень защиты от пыли (предметов) и влаги у розеток разные. Некоторые вообще не имеют никакой защиты, а некоторые имеют IP20, IP44, IP54 и другие. Чем выше IP, тем выше защита. Например, IP54 – «5» защищает от всевозможных предметов полностью и частично от пыли, «4» защищает от брызг воды.

IP54 имеют следующие марки розеток: EL-BI EVA, ABB EVA, VIKO, EKF, DelUMO и другие. Такие розетки устанавливают во влажных помещениях, например, в ванных комнатах.

Материалы и конструкции изделия

В основном в наше время корпуса (не крышка) изготавливаются из керамики и не горючего пластика. Конечно же преимущество у керамики, потому что полимеры всегда проигрывают керамике по стойкости и нагреву.

На корпус прикручиваются с помощью винтов медные или латунные контакты. В некоторых розетках используется пружины для лучшего контакта с вилкой.

Существуют такие модификации розеток, в которых отверстия фазы и нуля закрываются шторками внутри под крышкой. Такие розетки хорошо использовать в местах, где есть дети.

Если заглянуть в ПУЭ, то согласно требованию, повсеместно на всех объектах монтируется трех проводная система (фаза, нуль и заземление) при однофазном подключении. Заземление является, как дополнительная мера безопасности от поражения человека электрическим током.

Все оборудование, приборы и инструмент снабжены специальными вилками (с заземлением), где третий провод подключен к корпусу, а значит корпус заземлен и не представляет угрозу попадания человека под напряжение.

При совмещении вилки с розеткой, происходит контакт фазы, нуля и заземления. Причем сначала заземление, потом фаза и нуль.

Штепсельная розетка – это…

Устройство позволяющее при минимальных затратах обеспечить безопасное включение в сеть электроприборов. На рынке целый ассортимент штепсельных розеток – влагозащищенные, заземленные, сдвоенные, но главный принцип работы неизменен. Прибор не функционирует без вилки, поэтому нужно учитывать размеры и расположение отверстий. Для предотвращения контакта с различными предметами исполняется гнездовой разъем.

В настоящее время происходит замена устаревшего вида проводки, поэтому штепсельная розетка с заземляющим контактом становится незаменимым прибором. Это в разы повышает безопасность.

Как выбрать розетку?

Прежде чем выбрать розетку в нашем магазине, нужно понять вообще какие бывают розетки и чем они от друг друга отличаются. Для этого мы максимально подробно и понятно постараемся разобрать все варианты розеток.

Ну прежде чем выбирать тип розетки нужно:

  1. Определиться с производителем, и так как Вы сейчас это читаете, думаю с этим все понятно)
  2. Выбрать серию, которая Вам нравится. Серии отличаются от друг друга разновидностью цветовой гаммы рамок и лицевых панелей, ну и конечно это внешний вид самого механизма (дизайн).
  3. Определиться с видом розетки, которая подойдет Вам. Ниже мы приведем пример видов всех розеток, и разборчиво поясним что для чего…

Типы розеток

Розетки без заземления (2К) — простые розетки, которые имею всего 2 контакта для подключение и не имеют заземляющего контакта. В основном используются в частных домах и в местах где нет заземления.

Розетки с заземлением (2К+З) — это самые обычные розетки, которые встречаются практический везде. Имеют 2 контакта + заземляющий контакт 2К+З. Устанавливаются везде где нужны штепсельные розетки.

Розетки с заземлением + защитными шторками IP 21 (2К+З) — это такие же простые розетки с заземлением, плюс имеют защитные шторки которые защищают отверстия розетки от прямого попадания разных предметов. Шторки плотно закрывают отверстия, и срабатывают на открытия только если вставить туда вилку. Хорошо для тех у кого есть маленькие дети дома. Ну и кто хотел бы просто застраховаться.

Розетки с заземлением + защитными шторками + крышкой IP 21 (2К+З) — ну как Вы видите из самого названия, это такие же розетки с заземлением и со шторками, но дополнительно защищены еще и закрывающей защитной крышкой. которая закрывает полностью сам механизм. Крышка легко поднимается на 180 градусов.

Розетки с заземлением + защитными шторками + крышкой + влагозащищенные IP44 (2К+З)— аналогично выше перечисленному, данные розетки так же имеют заземляющий контакт, защитные шторки и крышку. А сам механизм защищен от попадания брызг под любым углом и пыли. Крышка бывает в основном на пружинке.

Абревиатура IP- хх

IP 20

  1. Защита от твердых тел размером >=12,5 мм. Защита конструкции от проникновения внутрь предметов диаметром более 12 мм. Защита от прикосновения пальцами к токоведущим частям.
  2. Защиты от влаги не предусмотрена.

IP 21

  1. Защита от твердых тел размером >=12,5 мм. Защита конструкции от проникновения внутрь предметов диаметром более 12 мм. Защита от прикосновения пальцами к токоведущим частям.
  2. Защита от капель конденсата, падающих вертикально. Капли воды, падающие вертикально, не могут вызвать опасных последствий для оборудования.

IP 44

  1. Защита от твердых тел размером >=1,0 мм. В конструкцию не могут попасть предметы диаметром более 1 мм. Конструкция защищает от прикосновения к токоведущим частям пальцами или инструментом.
  2. Защита от брызг, падающих под любым углом. Конструкция защищена от брызг воды, которые могут быть направлены на изделие с любого направления.

Так же розетки делятся на:

Встраиваемые — это те розетки которые изначально были предусмотрены для внутренней установки в стену. Обычно они состоят из нескольких компонентов, это сами механизмы в сборе и установочные рамки . Устанавливаются они в обычный подрозетник 65х40 или 65х60. В некоторых сериях предусмотрена установка механизмов и на стену, путем накладного монтажа, для этого существуют накладные коробки, которые крепятся на стену, а в них уже монтируется механизм розетки.

Накладные — это розетки которые предусмотрены для установки на любые поверхности. В основном все они идут в сборе, могут быть как в едином литом корпусе, так и разбираться и отсоединятся друг от друга на момент монтажа, это уже для удобство. Для таких розеток не предусмотрены какие то дополнительные рамки или монтажные коробки. Единственное что есть для них это в серии Quteo — установочные блоки на 4 и на 6 мест. Удобно для группировки механизмов.

Виды розеток

Для начала разберемся, что такое штепсельная силовая розетка и чем она отличается от слаботочной. Силовая штепсельная розетка это электроустановочное изделие с разъемами под штыри штепсельной вилки, предназначенное для подключения к сети электроприборов. Изделия этой категории различаются сферой применения и характеристиками:

для сетей переменного (номинальный ток 16 А) и постоянного (10 А) тока;
бытовые (220 В) и промышленные (220 и 380 В).

Слаботочные предназначены для слаботочных сетей, по которым проводятся информационные токи низкого напряжения (12 или 24 В), сила тока измеряется в миллиамперах. Их еще называют сигнальными и подразделяют на компьютерные, телефонные, телевизионные, мультимедийные, акустические.

Штепсельные розетки классифицируются по ряду признаков:

По способу монтажа:

внутренние (скрытой установки), подсоединяются к скрытой проводке, утапливаются в стену, обычно монтируются с применением установочной коробки;
внешние (наружной установки), монтируются поверх стены с использованием подрозетника или прокладки;
модульные (для монтажа на DIN-рейку).

Наружная установка штепсельных розеток проще, но такие модели сильно выступают из стены, что не всегда удобно.

По электросхеме:

двухконтактные (без заземления);
трехконтактные (с заземлением), обеспечивают защиту от поражения током в результате пробоя на корпус электроприбора

Трехконтактная штепсельная розетка это изделие, уместное только в домах и квартирах, где сеть имеет провод заземления, который подсоединяется к заземляющему контакту. В большинстве многоквартирных домов на постсоветском пространстве об организации системы заземления стали заботиться только в последние годы прошлого века. Так что в старых квартирах устанавливать трехконтактные розетки бессмысленно, разве что предварительно реконструировать сеть в масштабах квартиры.

По количеству колодок наиболее распространенные варианты – одинарная (одноместная) и двойная (двуместная) розетки, реже встречаются тройные, четверные и даже пятиместные. Сколько колодок, столько и пар штепсельных разъемов, следовательно, столько электроприборов можно одновременно подключить. Пара разъемов обычно располагается параллельно или перпендикулярно земле, реже под углом 45°. Конфигурация разъемов соответствует конфигурации штырей вилок, она отличается большим разнообразием, в разных странах действуют свои стандарты. У нас чаще всего встречаются такие разновидности:

отечественный стандарт – цилиндрические штыри диаметром 3,5 мм;
евростандарт – цилиндрические штыри диаметром 4,5-5 мм;
американский стандарт – плоские штыри-пластины.

Различаются розетки исполнением, особенностями конструкции, наличием дополнительных элементов. В ванной комнате и других помещениях с повышенным уровнем влажности используются устройства с гидробарьером (мембрана, резиновые кольца), который предотвращает проникновение воды к контактам, и с внутренним фланцем для отвода влаги. Герметичные модели востребованы в частном секторе, где нередко осуществляется установка штепсельных розеток и выключателей снаружи дома, и необходимо защитить их от осадков, загрязнений. Они обычно имеют крышку, которая может быть подпружиненной, но наличие крышки еще не означает повышенную степень пылевлагозащиты.

Семьи с маленькими детьми часто приобретают розетки со шторками. Это такое защитное приспособление, благодаря которому ребенок не может засунуть в разъем гвоздь или пальцы. Шторки бывают поворотными и поднимающимися (подпружиненными), они закрывают разъемы, а открываются только под давлением штырей вилки, причем обоих одновременно. Если вилка входит довольно туго, а розеткой часто пользуются, она расшатывается в своем гнезде. Для предотвращения таких ситуаций выпускают устройства с клавишей-выталкивателем вилки. Идеальная для подключения электроемких приборов типа стиральной машины, бойлера в условиях повышенной влажности штепсельная розетка это модель с встроенным устройством защитного отключения (УЗО).

При выборе розетки нужно в первую очередь обращать внимание на ее технические характеристики: номинальный ток и его тип (постоянный или переменный), номинальное напряжение, степень защиты (IP20 – обычные, IP44 – пылевлагозащищенные), наличие-отсутствие заземления. Эти характеристики нужно соотнести с параметрами сети, назначением изделия

Дизайн и второстепенные особенности конструкции (выталкиватель, подсветка, крышка) тоже имеют значение, но не столь важное

Конструктивные особенности и технические характеристики


Традиционно штепсельная розетка состоит из трех элементов – корпус, колодка и контакт с устройством. Корпус выполняет декоративную и защитную функцию и изготавливается из прочных невозгораемых материалов. Колодка – основа прибора, изготавливается из керамики или карболита и удерживает крышку и контакты. По контактам с устройством электроэнергия доходит до потребителя. Выполняется из различных сплавов. В конструктивном плане выделяют приборы утопленного и наружного типа. В первом случае подрозетник отсутствует, а накладные устройства имеют в составе крепежную панель. Утопленные приборы используются для скрытой проводки (выглядят эстетично). Устройства наружного типа монтируются на открытую прокладку сети.

Штепсельные розетки имеют маркировку, состоящую из цифр и букв. Например: РШ-Ц – 20-0-01-10/220 – это штепсельная электророзетка утопленного типа для открытой проводки, однофазная, с заземлением, используется для сети напряжением 220В и частотой 50 Гц.

В документации на каждый прибор должны быть указаны номинальные и предельные токи и напряжения, количество контактов, полюса, степень защиты и климатические требования.

Малогабаритная модель РС-16-006 скрытой установки

Розетка двухполюсная. Одноместной скрытой установки. Заземление отсутствует. Диаметр штырьков вилки составляет 4 или 4,8 мм. Прибор накладной белого цвета, из матового пластика. Номинальное напряжение 250 В, номинальный ток 16 А. Степень защиты IP20, климатическое исполнение УХЛ4.

Розетка штепсельная ПС-326-100 (марка ИЭК)

ПС-326-100 утопленного типа для открытой проводки. Номинальный ток 40 А, напряжение 24В. Количество контактов 7. Применяется для прицепов ВАЗ, КАМАЗ и т.д.

Низковольтная розетка 42В РП-2Б

Влагозащищенная модель утопленного типа для скрытой проводки, степень защищенности IP43, номинальное напряжение 42 В, ток 10 А. Климатические условия эксплуатации УХЛ, количество полюсов 2.

Нейтральные малогабаритные типа НМШ

НМШ используются для соединения цепей повышенной мощности, являются устройствами электромагнитного типа. Схема установки отличается от классических моделей. В паспорте указывается сопротивление 310 Ом, напряжение 12 В, отпускание якоря 6,7 В и время срабатывания – мгновенно.
