Схема компоновки и план прокладки вентиляционных каналов системы вентиляции
При компоновке и размещении приточно-вытяжного комплекса надо руководствоваться следующими условиями:

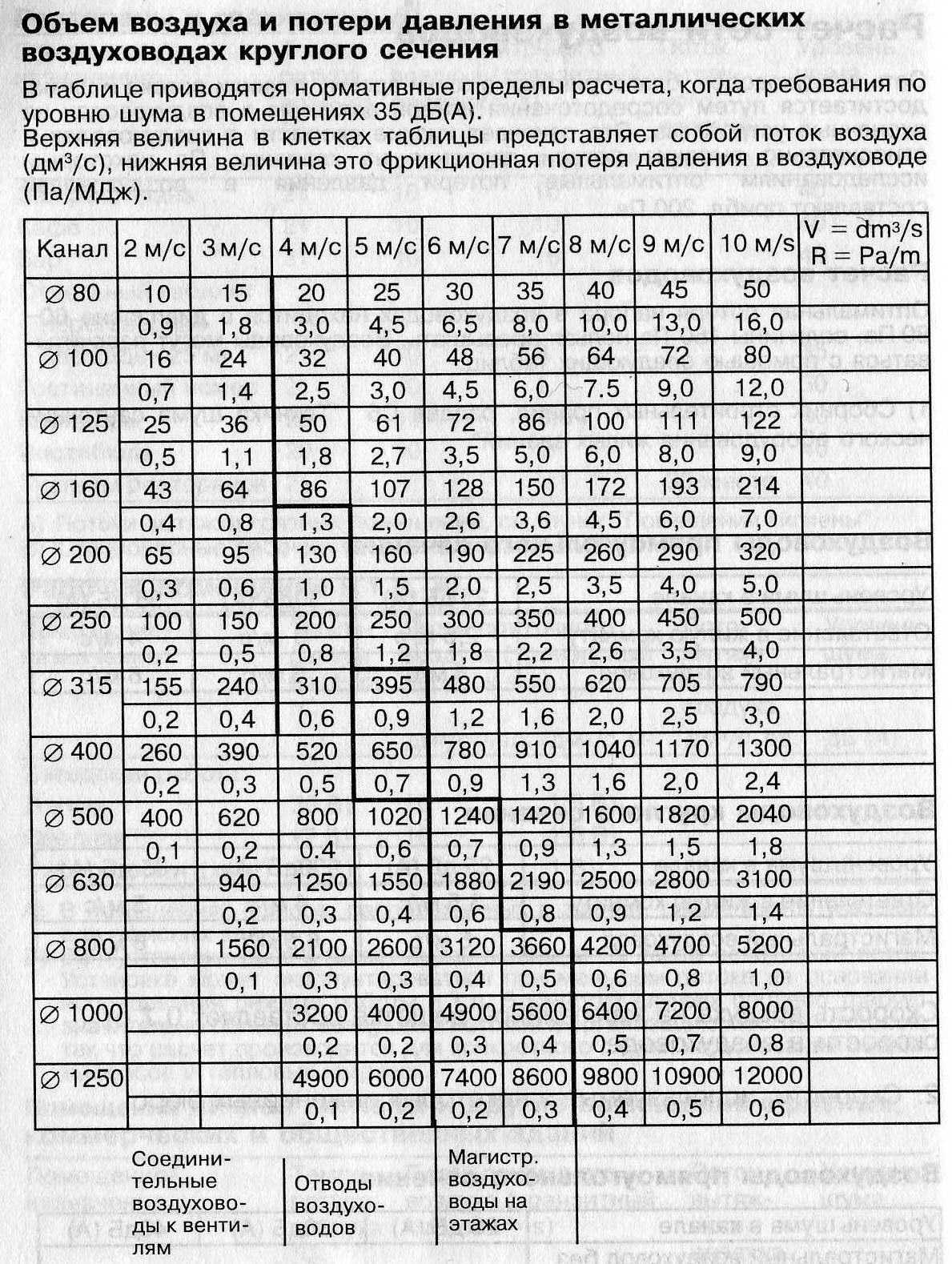

Таблица расчета для сечения круглых воздуховодов.
- По мере удаления от вентиляционной камеры или вентилятора сила звуковых колебаний в воздуховодах гасится. Потому целесообразнее расположить ее вдали от самых малошумных помещений.
- Дроссельные редукторы желательно размещать на как можно большем расстоянии от рассматриваемого помещения. После него не помешает поставить концевые глушители или гибкие вставки из звукоизолирующих материалов.
- Для вентиляционных каналов рабочие скорости течения воздуха принимаются в пределах допустимых в зависимости от класса, кубатуры помещения и требований к безопасному шумовому фону.
- На всех участках вентиляционной сети минимизируют число гидравлических потерь, так как производимый крыльчаткой вентилятора шум тем больше, чем большее сопротивление встречается на пути воздушных масс.
- Для систем высокой производительности обязательным условием бесшумной работы остается использование глушителей. Предполагаемые места под глушители должны быть непременно учтены на стадии проектирования.
- Настройку параметров аэродинамики, тихоходности и наладку работы системы вентиляции рекомендуется проводить параллельно, чтобы достичь приемлемой громкости шума при сохранении требуемых показателей расхода среды.
Необходимость качественной вентиляции
Сначала необходимо определить, почему важно обеспечить попадание воздуха в помещение через вентиляционные каналы. Согласно строительным и гигиеническим нормам, каждый промышленный или частный объект должен иметь качественную систему вентиляции
Главной задачей такой системы является обеспечение оптимального микроклимата, температуры воздуха и уровня влажности, чтобы человек при работе или отдыхе мог себя чувствовать комфортно. Это возможно только тогда, когда воздух не является слишком тёплым, переполненным различными загрязнителями и имеет довольно высокий уровень влаги
Согласно строительным и гигиеническим нормам, каждый промышленный или частный объект должен иметь качественную систему вентиляции. Главной задачей такой системы является обеспечение оптимального микроклимата, температуры воздуха и уровня влажности, чтобы человек при работе или отдыхе мог себя чувствовать комфортно. Это возможно только тогда, когда воздух не является слишком тёплым, переполненным различными загрязнителями и имеет довольно высокий уровень влаги.
Некачественная вентиляция способствует появлению инфекционных заболеваний и патологий дыхательных путей. Кроме этого, быстрее портятся продукты питания. Если воздух имеет очень большой процент влаги, то на стенах может образоваться грибок, который может в последующем перейти на мебель.
Свежий воздух может попасть в помещение разными способами, но основным его источником всё же является качественно вмонтированная система вентиляции. При этом в каждом отдельном помещении она должна просчитываться под его конструктивные особенности, состав воздуха и объём.
Стоит отметить, что для частного дома или квартиры небольших размеров будет достаточно установить шахты с естественной циркуляцией воздуха. Для больших коттеджей или производственных цехов нужно монтировать дополнительное оборудование, вентиляторы для принудительной циркуляции воздушных масс.
При планировке здания любого предприятия, цехов или общественных учреждений больших размеров необходимо следовать таким правилам:
- в каждой комнате или помещении необходима качественная система вентиляции;
- состав воздуха должен отвечать всем установленным нормам;
- на предприятиях следует устанавливать дополнительное оборудование, с помощью которого можно регулировать скорость обмена воздуха, а в целях частного использования — менее мощные вентиляторы, если естественная вентиляция не справляется;
- в разных помещениях (кухня, санузел, спальня) требуется монтировать разные типы систем вентиляции.
Также следует проектировать систему таким образом, чтобы воздух был чистым в том месте, где он будет забираться. В противном случае в вентиляционные шахты и затем в комнаты может попадать загрязнённый воздух.
Во время составления проекта вентиляции, после того как необходимый объём воздуха рассчитан, проделываются отметки, где должны находиться вентиляционные шахты, кондиционеры, воздуховоды и прочие комплектующие. Это относится как к частным коттеджам, так и к многоэтажным домам.
От размеров шахт будет зависеть эффективность работы вентиляции в целом. Необходимые к соблюдению правила по требуемому объёму указаны в санитарной документации и нормах СНиП. Скорость воздуха в воздуховоде в них также предоставлена.
Производительность по воздуху
Расчет системы вентиляции начинается с определения производительности по воздуху (воздухообмена), измеряемой в кубометрах в час. Для расчетов нам потребуется план объекта, где указаны наименования (назначения) и площади всех помещений.
Подавать свежий воздух требуется только в те помещения, где люди могут находиться длительное время: спальни, гостиные, кабинеты и т. п. В коридоры воздух не подается, а из кухни и санузлов удаляется через вытяжные каналы. Таким образом, схема движения воздушных потоков будет выглядеть следующим образом: свежий воздух подается в жилые помещения, оттуда он (уже частично загрязненный) попадает в коридор, из коридора — в санузлы и на кухню, откуда удаляется через вытяжную вентиляцию, унося с собой неприятные запахи и загрязнители. Такая схема движения воздуха обеспечивает воздушный подпор «грязных» помещений, исключая возможность распространения неприятных запахов по квартире или коттеджу.
Для каждого жилого помещения определяется количество подаваемого воздуха. Расчет обычно ведется в соответствии со и МГСН 3.01.01. Поскольку СНиП задает более жесткие требования, то в расчетах мы будем ориентироваться на этот документ. В нем говорится, что для жилых помещений без естественного проветривания (то есть там, где окна не открывают) расход воздуха должен составлять не менее 60 м³/ч на человека. Для спален иногда используют меньшее значение — 30 м³/ч на человека, поскольку в состоянии сна человек потребляет меньше кислорода (это допустимо по МГСН, а также по СНиП для помещений с естественным проветриванием). При расчете учитываются только люди, находящиеся в помещении длительное время. Например, если у вас в гостиной пару раз в году собирается большая компания, то увеличивать производительность вентиляции из-за них не нужно. Если же вы хотите, чтобы гости чувствовали себя комфортно, можно установить VAV-систему, которая позволяет регулировать расход воздуха раздельно в каждом помещении. С такой системой вы сможете увеличить воздухообмен в гостиной за счет его снижения в спальне и других помещениях.
После расчета воздухообмена по людям нам нужно рассчитать воздухообмен по кратности (этот параметр показывает, сколько раз в течение одного часа в помещении происходит полная смена воздуха). Чтобы воздух в помещении не застаивался, нужно обеспечить хотя бы однократный воздухообмен.
Таким образом, для определения требуемого расхода воздуха нам нужно рассчитать два значения воздухообмена: по количеству людей и по кратности и, после чего выбрать большее из этих двух значений:
-
Расчет воздухообмена по количеству людей:
L = N * Lnorm, где
L требуемая производительность приточной вентиляции, м³/ч;
N количество людей;
Lnorm норма расхода воздуха на одного человека:
- в состоянии покоя (сна) 30 м³/ч;
- типовое значение (по СНиП) 60 м³/ч;
-
Расчет воздухообмена по кратности:
L = n * S * H, где
L требуемая производительность приточной вентиляции, м³/ч;
n нормируемая кратность воздухообмена:
для жилых помещений – от 1 до 2, для офисов – от 2 до 3;S площадь помещения, м²;
H высота помещения, м;
Рассчитав необходимый воздухообмен для каждого обслуживаемого помещения, и сложив полученные значения, мы узнаем общую производительность системы вентиляции. Для справки типовые значения производительности вентиляционных систем:
- Для отдельных комнат и квартир от 100 до 500 м³/ч;
- Для коттеджей от 500 до 2000 м³/ч;
- Для офисов от 1000 до 10000 м³/ч.
Как понизить уровень шума вентиляционной установки
Первый шаг – правильно подобрать мощность вентиляционной установки и скорость вращения вентилятора.
Измерения показали, что при снижении скорости вращения вентилятора на 20 % уровень шума в системе вентиляции уменьшается на 5 дБ. Если понизить частоту оборотов еще на 10 %, уровень шума уменьшается на 8 дБ.
Не менее важно размещение установки в здании. Опытным путем получены такие цифры:
- Если источник шума расположен рядом с одной твердой поверхностью (стеной или полом), то, отражаясь от нее, шум усиливается на 3 дБ. Такой вариант можно реализовать, разместив вентиляционную установку в помещении большой площади или на крыше.
- Если источник шума расположен вблизи двух твердых поверхностей (стены и пола), шум усиливается на 6 дБ. Такой вариант чаще всего реализуют на практике, устанавливая вентиляционную установку в помещении возле стены.
- Если источник шума расположен вблизи трех твердых поверхностей, шум усиливается на 9 дБ. Такое возможно, если поместить вентиляционную установку в углу помещения.
Не стоит устанавливать вентиляционные установки рядом с окнами или дверями вентиляционных камер. Они значительно хуже гасят шум. Еще более худшим решением будет разместить оборудование в шахте или лестничном пролете.
Как понизить вибрацию вентиляционной установки
Источниками вибрации в вентиляционной установке являются электродвигатель и рабочее колесо вентилятора. Пока они новые, шум будет невысоким, но по мере износа деталей оборудования он будет неизбежно возрастать и распространяться через строительные конструкции. Вибрацию можно гасить несколькими способами:
Виброопоры максимально эффективны при вращении вентилятора с частотой от 1800 об/мин и выше. Они могут изготавливаться из разных материалов (резины, комбинации резины и стали) и иметь разную конструкцию.
Такие виброопоры используют для снижения вибрации
Вибропружины лучше всего проявляют себя при вращении вентилятора с частотой 1200-1500 об/мин. Как правило, это вентиляционные установки для промышленных целей.
Вибропружины чаще используют для промышленных установок
Полы на упругом основании считаются оптимальным решением, если в венткамере размещают несколько вентиляторов с разной частотой вращения. В этом случае используют полиуретановые или эластомерные материалы. Они устойчивы к нагрузкам и хорошо гасят структурные шумы.
Как понизить акустический шум вентиляционной установки
Вентиляционная установка, одновременно со структурным, является источником акустического шума. Чтобы снизить его, нужно использовать звукоотражающие и звукопоглощающие материалы. Первые отличаются высокой плотностью (например, кирпич или бетон), за счет которой отражают звуковые волны и не дают им распространиться. Вторые имеют пористую структуру (например, акустическая минеральная вата), благодаря которой эффективно поглощают энергию звуковых волн и таким образом гасят их.
Оптимальный вариант – использование многослойных конструкций, в которых чередуются плотные звукоотражающие и легкие звукопоглощающие материалы. В этом случае звук, проходя через эти материалы, поочередно отражается, поглощается и заметно теряет мощность.
Расчёт воздухообмена на удаление вредностей
Расчёт воздухообмена на удаление вредностей, как правило, применяется на производствах с выбросами вредных веществ в помещение. Однако это может быть и расчёт на удаление влагоизбытков, например, в бассейне. Суть его заключается в том, чтобы разбавить концентрацию того или иного вещества до допустимых значений. Значения предельных концентраций для различных веществ приведены в ГН 2.2.5.3532-18 «Предельно допустимые концентрации (ПДК) вредных веществ в воздухе рабочей зоны».
Например, в частном доме бассейн площадью 15 м2 испаряет 4,3 кг/ч (4300 г/ч) воды. Влагосодержание наружного воздуха зимой составляет 0,5 г/кг, летом — 11 г/кг, а требуемое влагосодержание в помещении бассейна составляет 13 г/кг.
Таким образом, зимой наружный воздух способен поглотить 13-0,5=12,5г/кг влаги из помещения бассейна. Для отвода 4,3 кг/ч воды нужен расход воздуха, равный 4300/12,5=344 кг/ч или, учитывая среднюю плотность воздуха 1,2 кг/м3, получим расход 344/1,2=287 м3/ч.
В летнее время наружный воздух способен поглотить лишь 13-11=2 г/кг влаги. Для отвода 4,3 кг/ч воды потребуется расход воздуха 4300/(2·1,2) ≈ 1800 м3/ч. Дальнейший расчёт системы следует вести по наибольшему расчётному расходу, то есть исходя из 1800 м3/ч.
Расчёт выбросов
Объём воздухообмена и интенсивность работы системы зависят от двух этих параметров:
- Нормы, требования и рекомендации, прописанные в СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование», а также другой, более узкоспециализированной нормативной документации.
- Фактические выбросы. Рассчитываются по специальным формулам для каждого источника, и приведены в таблице:
Тепловыделения, Дж |
||
Двигатель электрический | N – мощность двигателя по номиналу, Вт;
K1 – загрузочный коэффициент 0,7-0,9 k2η — коэффициент работы в одно время 0,5-1. |
|
Приборы освещения | ||
Человек | n – расчётное число людей для этого помещения;
q – количество теплоты, которое выделяет организм одного человека. Зависит от температуры воздуха и интенсивности работы. |
|
Поверхность бассейна | ![]() |
V – скорость движение воздуха над водной поверхностью, м/с;
Т – температура воды, С F – площадь водного зеркала, м2 |
Влаговыделение, кг/ч |
||
Водная поверхность, например бассейн | ![]() |
Р — коэффициент массоотдачи;
F-площадь поверхности испарения, м2; Рн1, Рн2 — парциальные давления насыщенного водяного пара при определенной температуре воды и воздуха в помещении, Па; РБ – давление барометрическое. Па. |
Мокрый пол | F — площадь мокрой поверхности пола, м2;
tс, tм – температуры воздушных масс, замеренные по сухому/мокрому термометру,С. |
Используя данные, полученные в результате вычисления вредных выделений, проектировщик продолжает рассчитывать параметры вентиляционной системы.
Расчет скорости воздуха в воздуховоде по сечению: таблицы, формулы
При расчете и установке вентиляции большое внимание уделяется количеству свежего воздуха, поступающего по этим каналам. Для вычислений используются стандартные формулы, которые хорошо отражают зависимость между габаритами вытяжных устройств, скоростью движения и расходом воздуха. Некоторые нормы прописаны в СНиПах, но в большинстве своем имеют рекомендательный характер
Некоторые нормы прописаны в СНиПах, но в большинстве своем имеют рекомендательный характер.
Общие принципы расчета
Воздуховоды могут быть изготовлены из различных материалов (пластик, металл) и иметь разные формы (круглые, прямоугольные). СНиП регулирует только габариты вытяжных устройств, но не нормирует количество притяжного воздуха, т. к. его потребление в зависимости от типа и назначения помещения может сильно различаться. Этот параметр высчитывается по специальным формулам, которые подбираются отдельно.
Нормы установлены только для социальных объектов: больниц, школ, дошкольных учреждений. Они прописаны в СНиПах для таких зданий. При этом отсутствуют четкие правила по скорости движения воздуха в воздуховоде. Есть только рекомендуемые значения и нормы для принудительной и естественной вентиляции в зависимости от ее типа и назначения, их можно посмотреть в соответствующих СНиПах. Это отражено в таблице, приведенной ниже.
Скорость движения воздуха измеряется в м/с.
Рекомендуемые скорости воздуха
Дополнить данные в таблице можно следующим образом: при естественной вентиляции скорость движения воздуха не может превышать 2 м/с независимо от ее назначения, минимальная допустимая – 0,2 м/с. В противном случае обновление газовой смеси в помещении будет недостаточным. При принудительной вытяжке максимально допустимым считается значение 8 -11 м/с для магистральных воздуховодов. Превышать данные нормы не следует, т. к. это создаст слишком большое давление и сопротивление в системе.
Формулы для расчета
Для проведения всех необходимых вычислений необходимо обладать некоторыми данными. Чтобы вычислить скорость воздуха, понадобится следующая формула:
ϑ= L / 3600*F, где
ϑ – скорость потока воздуха в трубопроводе вентиляционного устройства, измеряется в м/с;
L – расход воздушных масс (данная величина измеряется в м3/ч) на том участке вытяжной шахты, для которого производится вычисление;
F – площадь поперечного сечения трубопровода, измеряется в м2.
По данной формуле и производится расчет скорости воздуха в воздуховоде, причем его фактическое значение.
Из этой же формулы можно вывести и все остальные недостающие данные. Например, чтобы рассчитать расход воздуха, формулу необходимо преобразовать следующим образом:
L = 3600 x F x ϑ.
В некоторых случаях подобные вычисления производить сложно или не хватает времени. В этом случае можно использовать специальный калькулятор. Встречается множество подобных программ в интернете. Для инженерных бюро лучше установить специальные калькуляторы, которые обладают большей точностью (вычитают толщину стенки трубы при расчете ее площади поперечного сечения, ставят большее количество знаков в число пи, высчитывают более точный расход воздуха и т. д.).
Знать скорость движения воздуха необходимо для того, чтобы вычислить не только объем подачи газовой смеси, но и для определения динамического давления на стенки каналов, потерь на трение и сопротивление и т.д.
Несколько полезных советов и замечаний
Как можно понять из формулы (или при проведении практических расчетов на калькуляторах), скорость воздуха увеличивается при уменьшении размеров трубы. Их этого факта можно извлечь ряд преимуществ:
- не возникнет потерь или необходимости в прокладке дополнительного вентиляционного трубопровода для обеспечения необходимого расхода воздуха, если габариты помещения не позволяют провести каналы больших размеров;
- можно прокладывать трубопроводы меньших размеров, что в большинстве случаев проще и удобней;
- чем меньше диаметр канала, тем дешевле его стоимость, снизится цена и на доборные элементы (заслонки, клапаны);
- меньший размер труб расширяет возможности монтажа, их можно расположить так, как нужно, практически не подстраиваясь под внешние стесняющие факторы.
Однако при прокладке воздуховодов меньшего диаметра необходимо помнить, что при повышении скорости воздуха повышается динамическое давление на стенки труб, увеличивается и сопротивление системы, соответственно потребуется более мощный вентилятор и дополнительные расходы. Поэтому до монтажа необходимо тщательно провести все расчеты, чтобы экономия не обернулась большими затратами или даже убытками, т.к. постройку, не соответствующую нормам СНиП могут не допустить до эксплуатации.
Важность правильного воздухообмена
Основным назначением вентиляции является создание и поддержание благоприятного микроклимата внутри жилых и производственных помещений.
Если воздухообмен с наружной атмосферой будет слишком интенсивным, то воздух внутри здания не успеет прогреться, особенно в холодное время года. Соответственно, в помещениях будет холодно и недостаточно влажно.
И наоборот, при низкой скорости обновления воздушной массы мы получаем переувлажненную, избыточно теплую атмосферу, которая вредна для здоровья. В запущенных случаях нередко наблюдается появление на стенах грибков и плесени.
Нужен определенный баланс воздухообмена, который позволит поддерживать такие показатели влажности и температуру воздуха, которые положительно сказываются на здоровье людей. Эта важнейшая задача, которая требует решения.
Воздухообмен зависит в основном от скорости прохождения воздуха по вентиляционным каналам, сечения самих воздуховодов, количества изгибов трассы и длины участков с меньшими диаметрами воздухопроводящих труб.
Все эти нюансы учитываются при проектировании и расчетах параметров вентиляционной системы.
Эти вычисления позволяют создать надежную внутридомовую вентиляцию, которая отвечает всем нормативным показателям, утвержденным в «Строительных нормах и правилах».
Правила определения скорости воздуха
Скорость движения воздуха тесно взаимосвязана с такими понятиями, как уровень шума и уровень вибрации в вентиляционной системе. Проходящий по каналам воздух создает определенный шум и давление, которые возрастают с увеличением количества поворотов и изгибов.
Чем больше сопротивление в трубах, тем ниже скорость воздуха и тем выше производительность вентилятора. Рассмотрим нормы сопутствующих факторов.
№1 — санитарные нормы уровня шума
Нормативы, указанные в СНиП, касаются помещений жилого (частных и многоквартирных домов), общественного и производственного типа.
В таблице, представленной ниже, вы можете сравнить нормы для помещений различного типа, а также территорий, прилегающих к зданиям.
Часть таблицы из №1 СНиП-2-77 из параграфа «Защита от шума». Максимально допустимые нормы, относящиеся к ночному времени, ниже дневных значений, а нормы для прилегающих территорий выше, чем для жилых помещений
Одной из причин увеличения принятых норм как раз может быть неправильно спроектированная система воздуховодов.
Уровни звукового давления представлены в другой таблице:
При введении в эксплуатацию вентиляционного или другого оборудования, связанного с обеспечением благоприятного, здорового микроклимата в помещении, допускается лишь кратковременное превышение обозначенных параметров шума
№2 — уровень вибрации
Мощность работы вентиляторов напрямую связана с уровнем вибрации.
Максимальный порог вибрации зависит от нескольких факторов:
- размеров воздуховода;
- качества прокладок, обеспечивающих снижение уровня вибрации;
- материала изготовления труб;
- скорости потока воздуха, проходящего по каналам.
Нормы, которых стоит придерживаться при выборе вентиляционных устройств и при расчетах, касающихся воздуховодов, представлены в следующей таблице:
Предельно допустимые значения локальной вибрации. Если при проверке реальные показатели выше норм, значит, система воздуховодов спроектирована с техническими недочетами, которые необходимо исправить, или мощность вентилятора слишком велика
Скорость воздуха в шахтах и каналах не должна влиять на увеличение показателей вибрации, как и на связанные с ними параметры звуковых колебаний.
№3 — кратность воздухообмена
Очистка воздуха происходит благодаря процессу воздухообмена, который подразделяется на естественный или принудительный.
В первом случае он осуществляется при открывании дверей, фрамуг, форточек, окон (и называется аэрацией) или просто путем инфильтрации через щели на стыках стен, дверей и окон, во втором – с помощью кондиционеров и вентиляционного оборудования.
Смена воздуха в комнате, подсобном помещении или цеху должна происходить несколько раз в час, чтобы степень загрязнения воздушных масс была допустимой. Количество смен – это кратность, величина, также необходимая для определения скорости воздуха в вентканалах.
Кратность вычисляют по следующей формуле:
N=V/W,
где:
- N – кратность воздухообмена, раз в 1 час;
- V – объем чистого воздуха, заполняющего помещение за 1 ч, м³/ч;
- W – объем помещения, м³.
Чтобы не выполнять дополнительные расчеты, средние показатели кратности собраны в таблицы.
Например, для жилых помещений подходит следующая таблица кратности воздухообмена:
Судя по таблице, частая смена воздушных масс в помещении необходима, если ему характерна высокая влажность или температура воздуха – например, в кухне или санузле. Соответственно, при недостаточной естественной вентиляции в данных помещениях устанавливают приборы принудительной циркуляции
Что случится, если нормативы кратности воздухообмена не будут соблюдаться или будут, но в недостаточной степени?
Произойдет одно из двух:
Кратность ниже нормы. Свежий воздух прекращает замещать загрязненный, вследствие чего в помещении увеличивается концентрация вредных веществ: бактерий, болезнетворных микроорганизмов, опасных газов
Количество кислорода, важного для дыхательной системы человека, уменьшается, а углекислого газа, напротив, увеличивается. Влажность повышается до максимума, что чревато появлением плесени.
Кратность выше нормы
Возникает, если скорость перемещения воздуха в каналах превышает норму. Это негативно влияет на температурный режим: помещение просто не успевает нагреваться. Излишне сухой воздух провоцирует болезни кожи и дыхательного аппарата.
Чтобы кратность обмена воздуха соответствовала санитарным нормам, следует установить, убрать или отрегулировать вентиляционные приборы, а при необходимости и заменить воздуховоды.
Рекомендованные нормы скорости воздухообмена
Во время составления проекта здания выполняют расчет каждого отдельного участка. На производстве это цеха, в жилых домах – квартиры, в частном доме – поэтажные блоки или отдельные комнаты.
Перед установкой системы вентиляции известно, каковы маршруты и размеры главных магистралей, какой геометрии необходимы вентиляционные каналы, какой размер труб является оптимальным.
Не стоит удивляться габаритным размерам воздуховодов в заведениях общественного питания или других учреждениях – они рассчитаны на вывод большого количества использованного воздуха
Расчеты, связанные с передвижением воздушных потоков внутри жилых и производственных зданий, относят к разряду наиболее сложных, поэтому заниматься ими обязаны опытные квалифицированные специалисты.
Рекомендованная скорость воздуха в воздуховодах обозначена в СНиП — нормативной государственной документации, и при проектировании или сдаче объектов ориентируются именно на нее.
В таблице указаны параметры, которых следует придерживаться при устройстве вентиляционной системы. Числами указана скорость перемещения воздушных масс по местам установки каналов и решеток в общепринятых единицах – м/с
Считается, что внутри помещений скорость воздуха не должна превышать показатель 0,3 м/с.
Исключения составляют временные технические обстоятельства (например, ремонтные работы, установка строительной техники и др.), во время которых параметры могу превышать нормативы максимум на 30 %.
В больших по объему помещениях (гаражах, производственных цехах, складах, ангарах) часто вместо одной вентиляционной системы действуют две.
Нагрузка делится пополам, следовательно, и скорость воздуха подбирают так, чтобы она обеспечивала по 50 % общего расчетного объема перемещения воздуха (удаления загрязненного или подачи чистого).
При возникновении форс-мажорных обстоятельств возникает необходимость в резкой смене скорости воздуха или полной приостановке работы вентиляционной системы.
Например, по требованиям пожарной безопасности скорость движения воздуха снижают до минимума в целях предотвращения распространения по соседним помещениям огня и дыма во время возгорания.
С этой целью в воздуховодах и на переходных участках монтируют отсекатели и клапаны.

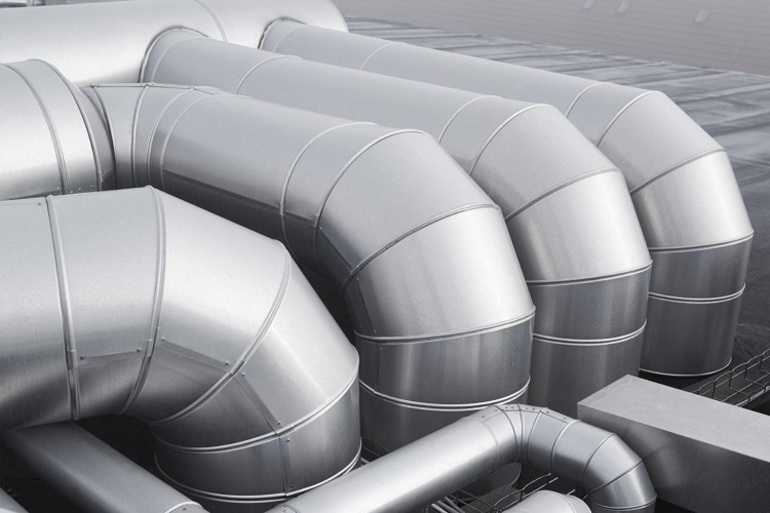

Материал и форма сечения
Первое, что делается еще на этапе подготовки к проектированию – это подбирается материал для воздухопроводов, их форма, ведь при трении газов о стенки канала создается сопротивление их движению. Каждый материал имеет разную шероховатость внутренней поверхности, и следовательно при выборе воздуховодов будут различными показатели сопротивления движению воздушного потока.
В зависимости от специфики монтажа, качества воздушной смеси, которое будет перемещаться по системе и бюджету на проведение работ, выбирают нержавеющие, пластиковые или стальные каналы с оцинкованным покрытием, круглого или прямоугольного сечения.
Прямоугольными трубами пользуются, чаще всего, для сохранения полезного пространства. Круглые, напротив, достаточно громоздки, но имеют лучшие аэродинамические показатели и как следствие, шумность конструкции. Для правильного построения вентиляционной сети важными параметрами являются: площадь сечения воздухопроводов, расход воздуха и его скорость при движении по каналу.
Помещения детских дошкольных организаций
Обеспечение требуемых норм воздухообмена в дошкольных организациях является базовым условием здоровья и нормальной умственной активности малышей. Однако при обеспечении вентиляции необходимо исключать возможность возникновения сквозняков, учитывая это требование, проветривание в детских дошкольных организациях осуществляется в соответствии с распорядком дня учреждения.
Согласно нормам, обозначенным в СНиП 41.21-2003, для обеспечения проветривания кратность воздухообмена в классе для занятий, раздевалке, игровой комнате и в спальне для детей в возрасте до 2 лет должна составлять 1,5 ед/час. Более строгие требования предъявляются при обеспечении полной замены в области умывальника, туалета, медицинского пункта и кухни, для которых этот показатель составляет 2-3 ед/час.
Как правильно подобрать параметры воздушного канала?
Из трех параметров, принимающих участие в расчете, нормируется только один, это диаметр круглого воздуховода или габаритные размеры канала прямоугольного сечения. В Приложении Н СНиП «Отопление, вентиляция и кондиционирование» представлена нормаль диаметров и размеров, которых следует придерживаться при разработке вентиляционных систем. Остальные два параметра (скорость и расход воздушных масс) не нормируются, потребности в количестве свежего воздуха для вентиляции могут быть разными, иногда и довольно большими, поэтому расход определяется отдельными требованиями и расчетами. Только в жилых зданиях, детских садах, школах и учреждениях здравоохранения для помещений различного назначения прописаны четкие нормы вытяжки и притока. Эти значения представлены в нормативной документации, касающейся этих видов зданий.
Схема правильной установки канального вентилятора.
Скорость движения воздушных масс в каналах не ограничивается и не нормируется, ее следует принимать по результатам расчета, руководствуясь соображениями экономической целесообразности. В справочной технической литературе существуют рекомендуемые величины скоростей, которые можно принимать при тех или иных конкретных условиях. Рекомендуемые значения скорости движения воздуха, в зависимости от назначения воздухопровода для вентиляционных систем с механическим побуждением, отражены в Таблице 1.
Таблица 1

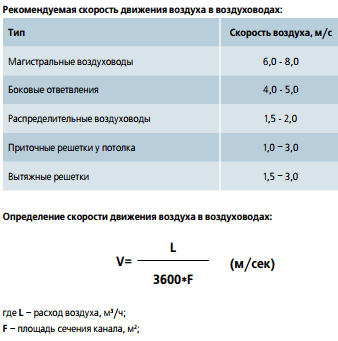

Назначение воздуховода | Магистраль- ный | Боковое ответвление | Распредели- тельный | Решетка для притока | Вытяжная решетка |
Рекомендуемая скорость | От 6 до 8 м/с | От 4 до 5 м/с | От 1,5 до 2 м/с | От 1 до 3 м/с | От 1,5 до 3 м/с |
При естественном побуждении рекомендуемая скорость движения потока в системе варьируется от 0,2 до 1 м/с, что также зависит от функционального назначения каждого воздухопровода. В некоторых вытяжных шахтах высотных домов или сооружений эта величина может достигать 2 м/с.
Порядок вычислений
Изначально формула расчета скорости воздушного потока в канале представлена в справочниках под редакцией И.Г. Староверова и Р.В. Щекина в следующем виде:
L = 3600 x F x ϑ, где:
- L — расход воздушных масс на данном участке трубопровода, м³/ч;
- F — площадь поперечного сечения канала, м²;
- ϑ — скорость воздушного потока на участке, м/с.
Таблица расчета вентиляции.
Для определения скорости потока формула принимает такой вид:
ϑ= L / 3600 x F
Именно по ней рассчитывается действительная скорость воздуха в канале. Это нужно делать как раз по причине нормируемых значений диаметра или размеров трубы по СНиП. Вначале принимается рекомендуемая скорость для того или иного назначения воздухопровода и просчитывается его сечение. Далее диаметр канала круглого сечения определяется обратным просчетом по формуле площади круга:
F = π x D2 / 4, здесь D — диаметр в метрах.
Размеры канала прямоугольного сечения находят подбором ширины и высоты, произведение которых даст площадь сечения, эквивалентного расчетному. После этих вычислений подбирают ближайшие по нормали размеры воздухопровода (обычно принимают тот, который больше) и в обратном порядке находят величину действительной скорости потока в будущем воздуховоде. Данная величина потребуется для определения динамического давления на стенки трубы и вычисления потерь давления на трение и в местных сопротивлениях вентиляционной системы.
