Виды систем отопления многоквартирного дома

Отличия открытой и закрытой системы отопления

Имеются следующие отличительные особенности систем открытого и закрытого отопления:

По месту размещения расширительного бака.В открытой системе отопления бак располагают в наивысшем месте системы, а в закрытой системе расширительный бак можно устанавливать в любом месте, даже рядом с котлом.
Закрытая система отопления изолирована от атмосферных потоков, что препятствует попаданию воздуха. Это увеличивает срок службы. За счёт создания дополнительного давления в верхних узлах системы снижается возможность образования воздушных пробок в радиаторах, расположенных сверху.
В открытой системе отопления используются трубы с большим диаметром, что создаёт неудобства, также монтаж труб осуществляется под наклоном для обеспечения циркуляции. Не всегда имеется возможность скрыть толстостенные трубы

Для обеспечения всех правил гидравлики необходимо учитывать уклоны распределения потоков, высоту подъёма, повороты, заужения, подключение к радиаторам.
В закрытой системе отопления используются трубы меньшего диаметра, что удешевляет конструкцию.
Также в закрытой системе отопления важно правильно установить насос, что позволит избежать шума.

Преимущества открытой системы отопления

простое обслуживание системы;
отсутствие насоса обеспечивает бесшумную работу;
равномерный прогрев отапливаемого помещения;
быстрый пуск и остановка системы;
независимость от электроснабжения, если в доме не будет электричества, то система будет работоспособна;
высокая надёжность;
не требуется особых навыков для установки системы, в первую очередь устанавливается котёл, мощность котла будет зависеть от отапливаемой площади.

Недостатки открытой системы отопления

возможность уменьшения срока эксплуатации системы при попадании воздуха, так как уменьшается теплопередача, в результате чего появляется коррозия, нарушается циркуляция воды, образуются воздушные пробки;
воздух, содержащийся в открытой системе отопления, может вызывать кавитацию, при которой разрушаются элементы системы, находящиеся в кавитационной зоне, такие, как арматура, поверхности труб;
возможность замерзания теплоносителя в расширительном баке;
медленный нагрев системы после включения;
необходим постоянный контроль уровня теплоносителя в расширительном баке для исключения испарения;
невозможность использования антифриза в качестве теплоносителя;
достаточна громоздка;
низкий коэффициент полезного действия.

Преимущества закрытой системы отопления

простой монтаж;
нет необходимости постоянно контролировать уровень теплоносителя;
возможность применения антифриза, не боясь размораживания системы отопления;
путём увеличения или уменьшения количества теплоносителя, подаваемого в систему, можно регулировать температуру в помещении;
из-за отсутствия испарения воды снижается необходимость её подпитывать из внешних источников;
самостоятельное регулирование давления;
система экономичная и технологичная, имеет более длительный срок эксплуатации;
возможность подключения к закрытой системе отопления дополнительных источников отопления.

Недостатки закрытой системы отопления

самый главный недостаток — зависимость системы от наличия постоянного электроснабжения;
при работе насоса требуется электричество;
для аварийного электроснабжения рекомендуется приобрести небольшой генератор;
при нарушении герметичности стыков возможно попадание воздуха в систему;
размеры расширительных мембранных баков в закрытых помещениях большой площади;
бак заполняется жидкостью на 60−30%, наименьший процент заполнения приходится на большие баки, на больших объектах применяются баки с расчётным объёмом в несколько тысяч литров.
возникает проблема с размещением таких баков, используются специальные установки, чтобы поддерживать определённое давление.

Каждый, кто собирается установить систему отопления, сам выбирает, какая система проще и надёжнее для него.

Открытую систему отопления, благодаря простоте эксплуатации, большой надёжности, используют для оптимального отапливания небольших помещений. Это могут быть небольшие одноэтажные дачные дома, а также загородные дома.

Закрытая система отопления является более современной и более сложной. Её применяют в многоэтажных домах и коттеджах.

Штраф за превышение обратки Блог инженера теплоэнергетика

Здраствуйте, уважаемые читатели блога teplosniks.ru! На своем блоге ранее я уже писал про перегрев обратки отопления. Самое неприятное в такой ситуации, когда вам выставляют конкретный счет за перегрев по обратному трубопроводу. С деньгами никому не охота расставаться, тем более, когда насчитывают объемы потребления тепла в виде штрафных санкций. Приходится платить и по счетчику и еще сверх. Итак, как же конкретно рассчитывает штраф энергоснабжающая организация?

Первым пунктом определяется договорной расход сетевой воды через теплоузел. Определяется он по формуле :

где Qдог — тепловая нагрузка на отопление по договору (эта цифра обязательно есть в договоре, посмотрите). Давайте примем конкретную цифру 0,332 Гкал/час.

С — теплоемкость воды, ккал/кг °С

t1 — температура в подаче по графику, °С

t2 — температура в обратке по графику, °С

Подставляем конкретные цифры.Обычно температурный график 150/70 °С (но может быть и 130/70 °С и 105/70 °С и т.д.). В нашем случае t1 = 150°С ; t2 = 70°С. Теплоемкость воды можно принять единицу, С = 1. На самом деле теплоемкость будет чуть отличаться от единицы, но нам такая суперточность не нужна. Итак, считаем цифру, расход сетевой воды, который должен быть по договору.

Gдог = 0,332*1000 /(150-70)*1 = 4,15 т/час.

Расход воды по договорной нагрузке, который должен пройти через ваш теплоузел, у нас есть. Фактический расход (по распечатке прибора учета) не должен превышать договорной. Если превышает, значит у вас перегрев. Для того, чтобы считать дальше, нужна распечатка с теплосчетчика. Распечатка выглядит так.

Это распечатка с теплосчетчика КМ-5. Ее я привожу только в качестве примера. У вас прибор учета может быть любой другой, не обязательно КМ-5. Но суть дела не меняется, в любой распечатке, с любого прибора учета тепла главные цифры — расход тепла Q в Гкал и температуры t1 и t2, в °С. По этой самой распечатке нам нужно просчитать расход воды через теплоузел фактический. Считается он все по той же формуле :

Gфакт = Qфакт*1000 ⁄(t1факт-t2факт)*C.

Смотрим по вашей распечатке температуры в подаче и обратке t1 и t2. Пусть будет t1 = 73,1 °С, t2 = 49,5 °С. Количество тепла Qфакт также смотрим по распечатке, пусть эта цифра будет 101,4 Гкал. Делим количество Гкал за месяц на количество часов в месяце, 101,4 Гкал на 720 часов, получаем 0,141 Гкал/час. Считаем дальше :

Gфакт = 0,141*1000 ⁄(73,1-49,5)*1 = 5,97 т/час.

При t1 = 73,1 °С, обратка по графику 43,8 °С. У нас же по факту 49,5 °С. Перегрев 49,5-43,8 = 5,7 °С. Если в процентах, то на 13,01 % перегрели. Соответственно такой перегрев дал нам превышение и расхода по факту над расчетным G превыш. = 5,97-4,15 = 1,82 т/час. Теперь уже можно подсчитать конкретно, сколько Гкал штрафных вам выставит теплоснабжающая организация.

Считается по формуле :

Qштраф = Gпревыш*С*(t2фактическая-t2 допустимое превышение по графику)*число часов за месяц*0,001.

Допустимое превышение t2 по графику 5% считаем так : берем t2, которое должно быть при t1 = 73,1°С, по графику — 43,8 °С и умножаем на 1,05 получаем 45,99 °С. Подсчитываем, сколько нам выставят за перегрев :

Qштраф = 1,82*1*(49,5-45,99)*720*0,001 = 4,59 Гкал.

Потом эта цифра умножается на тариф, руб/Гкал, и выставляется как штраф за превышение обратки. Неприятный такой сюрпрайз.

Не так давно я написал и выпустил книгу, полностью посвященную обратке отопления, перегреву по обратке. Она называется «Все,что вы хотели знать про перегрев обратки!».

Вот содержание этой книги:

2. Что такое обратка отопления?

3. Из за чего возникает перегрев обратки?

4. Штрафные санкции со стороны теплоснабжающей организации за перегрев обратки.

5. Как отрегулировать систему отопления и устранить перегрев по обратному трубопроводу?

Все, что Вы хотели знать про перегрев обратки!

Напоследок о самодельных коллекторах

Выше по тексту мы упоминали о бюджетных вариантах гребенок – водопроводных, полипропиленовых и самодельных. Подобные распределители без проблем используются в радиаторных лучевых схемах. Для балансировки и регулирования протока на каждую батарею ставится балансовый вентиль и кран с термоголовкой. Коллектор снабжаем «воздушниками» + сливными кранами.

Если же вы поставите указанные гребенки на ТП, то столкнетесь с такими нюансами:

распределитель невозможно оснастить ротаметрами;
без расходомеров сложно сбалансировать контуры разной длины;
на заводских пластиковых коллекторах стоят запорные краны, значит, регулировать расход нечем;
гребенки, собранные из полипропиленовых или латунных тройников, имеют множество стыков;
стоит отметить, что самодельные распределители не слишком хорошо выглядят.

Сделанный своими руками коллектор напольного отопления все-таки можно довести до ума. Собираем распределитель из тройников, а на обратных подводках монтируем радиаторные термостатические вентили с термоголовками типа RTL, как сделано на фото.

Мастеровитый хозяин спокойно изготовит и компланарный общедомовой коллектор – сварит из круглой или профильной трубы. Но здесь загвоздка в расчетах: нужно знать сечение камер и патрубков для конкретной системы отопления. Если специалист рассчитает эти параметры, воспользуйтесь опытом мастера из видео:

Способы монтажа

Трубопроводы систем отопления могут быть проложены открыто в помещении или замоноличены или скрыты в строительных конструкциях.

Открытым способом пользуются при прокладке трубопроводов неразветвленной сети отопления, в помещениях, где требования к дизайну минимальны. Как правило, этим способом укладываются стальные трубопроводы из-за их высокой предрасположенности к коррозии либо полимерные трубопроводы с разъемными соединениями.

Скрытый способ монтажа труб систем отопления является наиболее универсальным, так как современные материалы систем отопления позволяют широко применять на практике этот метод, а отсутствие видимой разводки труб, с точки зрения эстетичности, более привлекателен. Скрытым способом можно укладывать трубопроводы из металлопластика с пресс-соединениями (неразборными), полипропиленовые или медные. В случае укладки трубопроводов в конструкции стен или пола трубы обязательно должны быть заизолированы. Кроме основной задачи теплоизоляции снизить потери тепла это также позволит минимизировать агрессивное воздействие цементной и бетонной стяжки на верхнее полимерное покрытие труб, а также предотвратить механическое повреждение трубопроводов при застывании строительных смесей.

4 Элеваторные узлы

В многоквартирных и многоэтажных помещениях, административных постройках и других объектах с большой площадью задействуются высокоэффективные ТЭЦ или мощные котельные. В частных коттеджах и небольших домах используются простые автономные системы, которые работают по понятному принципу.

Однако даже с такими установками возникают определенные проблемы, из-за которых становится проблематично проводить настройку или изменение рабочих параметров. А в больших котельных или ТЭЦ схемы такого оборудования гораздо сложнее и крупнее. От центральной трубы расходится масса ответвлений к каждому потребителю. При этом в каждом из них присутствует разное давление, а объемы потребляемого тепла существенно отличаются. Протяженность магистрали бывает разной, поэтому систему нужно проектировать правильно, чтобы самая отдаленная точка получала нужный объем тепловой энергии.

Разница давлений теплоносителя нужна для нормального продвижения теплоносителя по контуру, т. е. оно является естественной альтернативой для насосного оборудования. На этапе проектирования системы необходимо соблюдать установленную схему, иначе повысится риск разбалансировки при изменении объемов потребляемого тепла.

Более того, сильная разветвленность оборудования не должна нарушать эффективность теплоснабжения. Для обеспечения стабильной работы ЦОС (централизованной отопительной системы) нужно оборудовать в каждом помещении персональный элеваторный узел или специальный автоматизированный блок управления.

Конструкции по-особому удобны для всех многоквартирных домов. И если кто-то считает, что можно не использовать такой узел, заменяя его естественной подачей воды с чуть меньшей температурой, то это — глубокое заблуждение, т. к. при отсутствии элеваторного узла появится необходимость увеличить диаметр магистралей для подачи менее горячего теплоносителя. При наличии такой детали появится возможность добавлять в подающую жидкость определенное количество теплоносителя из обратного контура, который уже достаточно остыл.

Тем не менее, есть мнение, что применение элеваторного узла — старый метод, ведь на рынке уже имеются более прогрессивные решения, а именно:

1. смеситель с 3-ходовым клапаном;
2. пластинчатый теплообменник.

Принцип работы

Сначала жилой объект, который нужно обеспечить теплом, подключают к теплосети от котельной или ТЭЦ. Для этого в трубопроводах объекта ставят задвижки, от которых идут тепловые узлы. Затем ставят грязевики — устройства, которые будут препятствовать скоплению в трубопроводе грязи и окисей металла.

После установки задвижек и грязевиков ставят главный узел все отопительный системы — элеватор. Его функция — остужать перегретую с ТЭЦ воду до оптимальной температуры.

Дело в том, что вода, поступающая в ТЭЦ для нагрева, перегревается до слишком высокой температуры — 130-150 градусов Цельсия, а чтобы жидкость при этом не превратилась в пар, в теплосети создаётся оптимальное давление. Поэтому возникла необходимость остужать перегретую воду с помощью элеватора.

Фото 1. Так выглядит элеватор — смесительный узел для отопления дома, который работает как циркуляционный насос и смеситель.

По состоянию элеватора можно также определить уровень перепада температур в теплосети: когда это происходит, сопло элеватора изменяет диаметр.

За элеватором отопления следуют ещё одни задвижки, с помощью которых отключается и подключается отопление в жилых объектах.

Монтаж сбросов — ещё одна важная деталь установки централизованного отопления. Сбросы — это специальные вентили, предназначенные для перезапуска системы. В самую последнюю очередь устанавливаются теплосчётчики для определения количества переданного объекту тепла.

Подключение на балконе или лоджии

Подключение центральной отопительной системы на балконе или в лоджии — весьма противоречивое явление. Дело в том, что план работ по подключению необходимо будет согласовать с БТИ. Кроме того, замерзание воды в трубах тоже не представляется приятным. Для отопления балкона лучше использовать электрический обогреватель или сделать пол с подогревом.

Установка в гараже — без полипропилена

В гараже провести центральное отопление возможно, если в нём оборудована магистраль отопительной системы. Если магистрали нет, то можно её оборудовать.

Важно правильно отнестись к выбору материала для трубопровода. Не рекомендуется использовать полипропилен в качестве материала для труб

Но это возможно тогда, когда гараж пристроен к жилому дому. Если гараж — отдельная постройка, то уместно рядом с ним соорудить автономную котельную, которая будет отапливать его помещение, правда, на это уйдёт большое количество средств.

Норма давления

Эффективная передача и равномерное распределение теплоносителя, для производительности всей системы с минимальными потерями тепла возможны при нормальном рабочем давлении в трубных магистралях.

Давление теплоносителя в системе подразделяется по способу действия на в виды:

Статическое. Сила воздействия неподвижного теплоносителя на единицу площади.
Динамическое. Сила действия при движении.
Предельный напор. Соответствует оптимальному значению давления жидкости в трубах и способному поддержать работу всех обогревательных приборов на нормальном уровне.

Согласно СНиП оптимальный показатель равен 8—9,5 атм, снижение давления до 5—5,5 атм. нередко приводит к перебоям отопления.

Для каждого конкретного дома показатель нормального давления индивидуален. На его значение влияют факторы:

мощность насосной системы, подающей теплоноситель;
диаметр трубопровода;
отдалённость помещения от котельного оборудования;
износ частей;
напор.

Контролировать давление позволяют манометры, монтирующиеся непосредственно в трубопровод.

Система водяного отопления

Система водяного отопления являет собой замкнутую цепь, состоящую из котла, выполняющего функцию генератора тепла, трубопроводной системы и батарей. По этой системе в постоянном режиме циркулирует вода или антифриз. Топливом для того чтобы разогреть воду может быть уголь, дрова, керосин или природный газ, электроснабжение, преобразователи и т.д.

Водяное отопление

Кроме вышеназванных компонентов, которые включает водяная система отопления, сюда еще входят устройства, предназначенные для регулирования системы – расширительный бак для отведения излишков воды или такой жидкости, как антифриз, которые появляются в случае нагрева, терморегуляторы, насос циркуляции, манометр, запорный, автоматический отводчик воздуха, клапаны для предохранения.

Для водяного отопления могут быть использованы разнообразные трубы:

Стальные, нержавеющие и стальные оцинкованные. При установке таких труб их сваривают. Стальные трубы – подвержены коррозии. Оцинкованные стальные и нержавеющие – не обладают таким недостатком, а при их установке лучше применять резьбовые соединения.

Стальные трубы

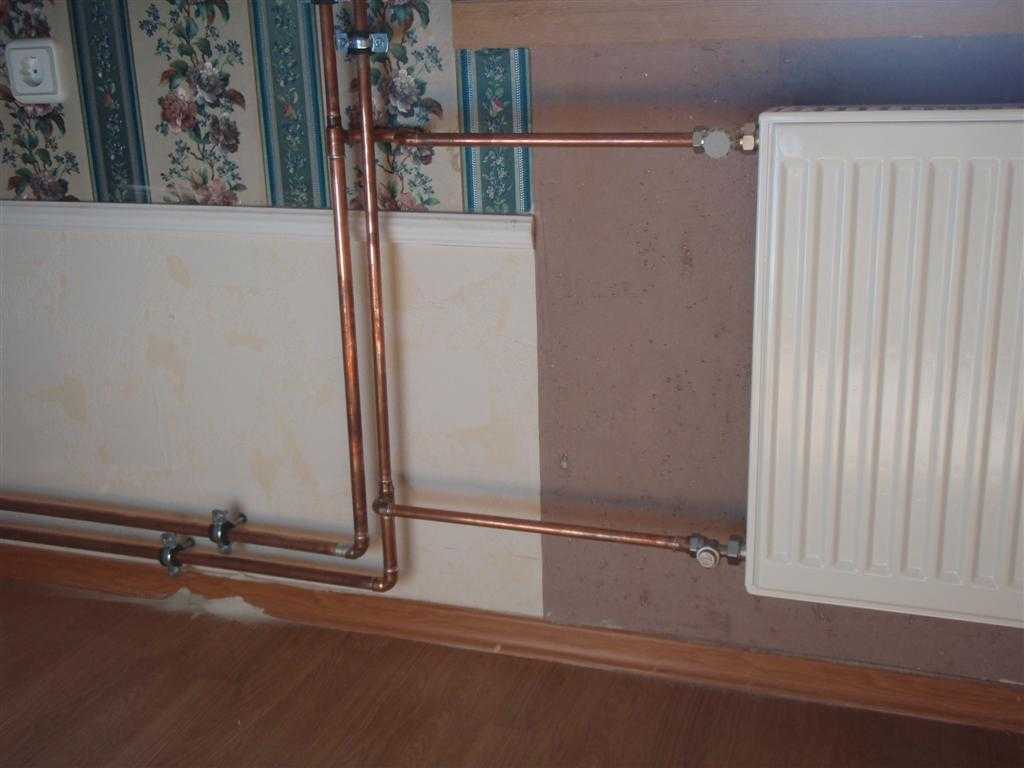

Медные. Такие трубы являются надежными, они выносят очень высокие температурные режимы, высокое давление. Соединяются медные трубы высокотемпературной пайкой серебросодержащим припоем. Они могут быть хорошо скрыты в стенах вашего дома. Заметим, что медные трубы – самые дорогостоящие, используются они, в основном, в строительстве эксклюзивных объектов.

Медные трубы

Полимерные (металлопластик, полиэтилен, полипропилен, армированные алюминием трубы). Такие трубы достаточно удобны при установке. Металлопластиковые – прочны и стойки к процессу коррозии, они не позволяют откладываться осадку на поверхности внутри. Монтируются они при помощи прессовых или резьбовых соединений без сварки. Но у таких труб большой коэффициент расширения тепла. Поэтому, если долго была только горячая вода, после чего пошла холодная, то такие трубы могут дать течь. Поэтому при временном прекращении работы котла в зимнее время и размораживании систем отопления наступит повреждение.

Полимерные трубы

Выбор материала труб, которые будут использовать определенные водяные системы отопления, должен непременно быть согласован с проектировщиками с учетом таких факторов, как вероятность альтернативного или аварийного отопления здания, предпочтения и финансовые возможности. Специалистами было доказано, что наиболее надежными являются медные трубы, поэтому для построения долговечной системы водяного отопления необходимо использовать именно такие.

Особенности устройства систем отопления: как работает технология?

Типы отопительных систем:

Водяные. Самый распространённый и выгодный вариант. Главный элемент схемы — котёл. Прибор нагревает жидкость, она по трубам поступает в радиаторы, которые прогревают воздух в помещениях.
Воздушные. В качестве источников тепла используют калориферы, которые подают тёплый воздух в комнаты. Как первичный отопитель применяется вода или горячий пар.
Электрические. Системы электрообогрева безопасны, автоматизированы, отличаются эффективностью. Недостаток устройства — дороговизна.

У каждой из систем есть собственные плюсы и минусы. При выборе следует ориентироваться на личные потребности, цели, приоритеты. Владельцы частных домов чаще всего обустраивают водяное отопление. Это рациональное решение, позволяющее создать комфортные условия проживания с минимальными затратами.

Критерии выбора системы обогрева

Вариантов выбора всего два — закрытая или открытая система отопления дома. Задумывался ли кто, почему первые созданные системы были только открытыми? А открытыми они были по одной простой причине – котлы, нагревающие воду, были твердотопливными. При прекращении циркуляции вода в котле закипает, взрыв котла предотвращает предохранительный клапан, но погасить его быстро невозможно. Поэтому закрытые системы отопления с принудительной циркуляцией стали применять для электрических и газовых котлов, которые можно выключить автоматически в любой нужный момент.

Открытая система отопления

Открытая система отопления в настоящее время считается устаревшей и применяется в небольших частных домах и загородных дачах. При этом нужна установка расширительного бака в открытой системе отопления в самой высшей точке разгонного коллектора, для обеспечения циркуляции под действием гравитации.

Современная открытая схема системы отопления с закрытой системы позаимствовала важнейший агрегат – циркуляционный насос. Он обычно используется при пуске системы для уменьшения ее инерционности. Затем в процессе работы насос выключается и открывается байпас. Знать, куда ставить насос в системе отопления, необходимо для его надежной и длительной работы. Насос ставится в точке с наименьшей температурой теплоносителя, обычно в «обратке» около котла.

Система называется «открытой» потому, что атмосферный воздух постоянно контактирует с водой в открытом расширительном баке.

Открытая система проста, надежна, а ее стоимость минимальна. Существует ошибочное мнение, что ее монтаж обходится дороже, потому что для подобных систем требуются трубы большего диаметра. Если учесть для закрытой системы отопления стоимость циркуляционного насоса, расширительного мембранного бак и затраты на электроэнергию, то монтаж обойдется явно не дешевле. В некоторых случаях альтернативы применению открытой системы отопления не существует. Например, при отсутствии электроснабжения.

Основные преимущества отрытых систем обогрева:

чрезвычайная простота при монтаже и обслуживании;
бесшумность работы;
энергонезависимость;
надежность работы с котлами любых типов;
относительно низкие затраты на приобретение оборудования, труб и арматуры.

Конечно, простая и надежная открытая система отопления схема ее обычно двухтрубная, не лишена недостатков:

испарение жидкости в расширительном баке делает невозможным применение антифриза, за уровнем воды в баке необходимо следить;
большая инерционность системы, для устранения этого недостатка устанавливают циркуляционный насос и байпас;
для сложных контуров многоэтажных домов с теплыми полами система не подходит из-за большого гидравлического сопротивления подобных систем обогрева.

Закрытая система отопления

Если выбрана система отопления закрытого типа схема которой может быть любой – однотрубной или двухтрубной, с теплыми полами или без, то ее основной признак – отсутствие контакта теплоносителя с воздухом, т. е. она полностью герметична. Движение теплоносителя в контуре обеспечивает циркуляционный насос. а тепловое расширение жидкости компенсируется в герметичном мембранном расширительном баке. Применение принудительной циркуляции облегчает монтаж, ведь не нужно строго выдерживать уклон труб, которые могут быть меньшего диаметра. Наличие насоса делает систему энергозависимой.

С увеличением этажности частных домов и сложности контуров отопления применяется в основном система отопления закрытого типа, в составе которой может быть несколько циркуляционных насосов, коллекторная лучевая разводка и автоматизированное электронное управление температурой разных помещений. В закрытом контуре схема установки расширительного бака в системе отопления отличается от его размещения в открытой системе. Самый оптимальный вариант, размещение мембранного бака в «обратке» вблизи котла.

Популярная закрытая система отопления имеет как преимущества, так и некоторые недостатки:

в закрытой системе полностью отсутствует испарение, следовательно, можно применить антифриз в качестве теплоносителя;
относительно меньшие расходы на трубы контура, трубы можно скрыть под полом или отделкой;
упрощается монтаж, не нужно тщательно вымерять углы наклона трубопровода;
небольшая инерционность системы и высокая теплоотдача;
незначительное количество кислорода в теплоносителе уменьшает коррозию стальных труб.

Принцип действия

Отопительный контур, называемый двухтрубным, состоит из радиаторов и двух магистральных трубопроводов – подающего и обратного. Нагретый котлом теплоноситель поступает в подающую магистраль, затем – в радиаторы, после чего по обратному трубопроводу снова возвращается к котлу.

Однотрубная и двухтрубная система отопления – в чем основное отличие? Главное отличие от однотрубной системы состоит в том, что радиаторы подключаются по параллельной схеме. Каждый из них находится между магистральным и обратным трубопроводами и своим входным патрубком подключается к первому, а выходным – ко второму.

Можно сказать, что трубопровод подачи в данном случае играет роль распределительной гребенки, из которой рабочая среда поступает сразу во все отопительные приборы.

Схема двухтрубной системы отопления с принудительной циркуляцией и теплыми полами

Если система отопления функционирует постоянно, в качестве теплоносителя используется подготовленная (обессоленная) вода. В случае работы контура в периодическом режиме следует применять антифриз.

Вся система отопления должна быть полностью заполнена теплоносителем, иначе при перетекании он будет издавать заметный шум. Но температура рабочей среды не всегда бывает постоянной и при нагреве объем ее может увеличиться. На этот случай предусмотрен компенсирующий элемент – расширительный бачок, подключаемый к контуру через тройник.

Все еще думаете, какую систему отопления выбрать? Тогда рассмотрите более упрощенный вариант – однотрубная система отопления частного дома. Достоинства и недостатки, а также разновидности систем.

О том, какой счетчик отопления выбрать, читайте тут. Есть ли смысл ставить общедомовой прибор учета?

Инфракрасный обогреватель – недорогой и удобный прибор для обогрева помещения. Здесь https://microklimat.pro/otopitelnoe-oborudovanie/obogrevateli/vred-infrakrasnogo.html вы узнаете, полезны или вредны такие обогреватели.

Циркуляция теплоносителя и конструкция расширительного бачка

Очевидно, что для функционирования отопительной системы необходимо заставить теплоноситель перемещаться по контуру. Эту задачу решают одним из двух способов:

Организация конвективной (естественной) циркуляции

В данном случае используют свойство всех жидкостей и газов при нагреве перемещаться вверх. Отопительный контур начинается идущей прямо от котла вертикальной трубой – разгонным коллектором, имеющим в высоту не менее 1,5 м. Мощная конвекция на этом участке обеспечивает приемлемую циркуляцию теплоносителя в системе.

Двухтрубная система водяного отопления с естественной циркуляцией с верхней разводкой

У этого варианта есть два преимущества:

Энергонезависимость.
Максимально простая конструкция расширительного бачка. Он представляет собой установленную в наивысшей точке системы открытую емкость, в днище которой врезана ведущая к контуру труба.

Недостатков больше:

длительная раскачка;
необходимость применять трубы большого диаметра;
работа котла на предельном режиме (теплоноситель успевает сильно остыть);
необходимость нагрева теплоносителя до высокой температуры, что делает невозможным эксплуатацию системы в межсезонье.

Перекачивание с помощью насоса

Используются специальные насосы, называемые циркуляционными.

Поскольку система замкнутая, их мощность определяется только величиной гидравлического сопротивления контура (высота подъема теплоносителя значения не имеет).

Данный вариант лишен перечисленных в предыдущем пункте недостатков, но из-за повышенного давления здесь приходится применять расширительный бачок более сложной конструкции.

Это герметично закрытая емкость, разделенная гибкой мембраной на две полости. Одна из них заполнена сжатым воздухом, в другую поступает избыток теплоносителя.

Если применяется антифриз, лучше установить закрытый расширительный бачок, независимо от способа циркуляции. Из открытого бачка в помещение будут проникать вредные испарения.

Системы оборудования для отопления

Инженерное обеспечение жилых и нежилых помещений в большинстве случаев обязательно включает отопление и горячее водоснабжение. Назначение отопительной системы – в поддержании комфортной температуры в помещениях при наиболее оптимальных затратах ресурсов.

Системы, использующие теплоноситель, имеют схожую конструкцию вне зависимости от вида теплоносителя и источника тепла, и используют следующее оборудование для отопления:

нагревательный котел, в котором теплоноситель достигает рабочей температуры;
система труб, по которым теплоноситель транспортируется по помещениям здания;
радиаторы отопления, основная задача которых – отдавать тепло;
нагревательный элемент, работающий от твердого или жидкого топлива, электричества, газа;
запорная арматура (вентили, краны и т.д.);
измерительная и предохранительная арматура;
дополнительное оборудование.
