Как сделать парогенератор для бани (паровую пушку) своими руками

Методы подачи воды

Подача воды в резервуар парогенератора осуществляется двумя методами:

самостоятельная заливка воды пользователем;
автоматическая подача из водопровода.

Если парогенератор для бани изготавливается своими руками, то автоматическую подачу воды осуществить сложнее. Другой недостаток такой схемы — содержание примесей в водопроводной воде или ее повышенная жесткость быстро провоцируют образование накипи, что потребует проведения частой очистки. При ручном наполнении резервуара можно использовать дистиллированную воду.

Вы также можете ознакомиться с тем, по какой причине из парогенератора может течь вода.

Что такое парогенератор

Чтобы добиться появления нужного пара в бане обычным способом, нужно соблюсти ряд условий:

Камни в печи обязательно разогреть до определённой температуры;
Соблюсти размеры каменки, чтобы сохранить теплоёмкость при попадании на неё воды;
Для появления и поддержания необходимого количества пара нужно постоянно подливать воду на камни.

Парогенератор предназначен для преобразования воды в пар

Парогенератор является агрегатом, предназначенным для преобразования воды в пар. Прибор ускоряет и облегчает создание в парной условий, обязательных для принятия банных процедур. Помимо этого, применяя этот агрегат, в некоторых случаях можно отказаться от использования печи-каменки.

Для чего нужен

Существует три основных типа традиционных бань, главными отличиями которых являются количество, температура и влажность пара.

Тип бани	Температурный режим, ºС	Влажность воздуха, %
Русская паровая	60–80	50–80
Финская сауна	80–140	2–15
Турецкий хаммам	40–50	90–100

Для создания необходимого климата в парной любого типа с помощью печи-каменки нужно много времени и опыта.

Практически все заводские парогенераторы универсальные, имеют несколько режимов работы, позволяющих их использовать в русской бане, хаммаме или сауне.

Но даже собранный самостоятельно парогенератор можно настроить для любого типа парной.

Устройство

Конструкция агрегата для любого типа парилки одинакова и включает в себя:

Ёмкость для воды;
Систему очистки жидкости;
Нагревательный элемент;
Парообразователь;
Насосы для подачи воды и пара;
Контрольно-измерительные приборы;
Аварийные датчики и клапаны;
Блок управления.

Агрегат снабжается патрубками для соединения с системой водоснабжения и паропроводом, сливным краном. Снаружи размещены разъёмы для установки датчиков, контролирующих параметры работы. При помощи поступающих от них сигналов микропроцессор регулирует интенсивность и качество вырабатываемого пара, позволяя сохранять необходимую температуру.

Схема устройства парогенератора

Парогенераторы современного типа снабжены дополнительным выносным пультом управления, дающим возможность регулировать работу агрегата на расстоянии.

Принцип работы парогенератора

Основной функцией любого парогенератора является преобразование воды в пар. Простейший парогенератор по принципу работы напоминает собой электрочайник.

Ёмкость с размещёнными в ней нагревательными элементами наполняется водой. При температуре кипения образуется пар, поступающий по паропроводу внутрь бани. Температура пара регулируется создаваемым в ёмкости давлением.

Виды парогенераторов

Агрегаты бывают автономными и автоматическими. Первые снабжены ёмкостью для воды, которую периодически нужно пополнять. Автоматические агрегаты присоединяются к системе водоснабжения. Объём воды в них контролируют датчики.

По виду используемого для нагрева элемента парогенераторы делятся на:

Электродные. Вода является проводником между двумя электродами. Нагрев жидкости происходит за счёт ускорения движения молекул жидкости. Производительность зависит от количества воды и содержания в ней солей. В итоге количество и качество пара постоянно меняются и трудно контролируются. Электроды со временем растворяются и подлежат замене.
Индукционные. Принцип работы такой же, как у микроволновой печи. Разогрев воды происходит за счёт движения её молекул в переменном электромагнитном поле. Достоинством является быстрый нагрев всего объёма жидкости. Технология относительно дорогая. Требует защиты пользователя от вредного воздействия поля экранами. Пока применяются только в промышленности.
Печные. Камеры для подачи воды и образования пара размещаются на стенках электрической или твердотопливной печи. Часто применяются в финских саунах.
С трубчатыми электронагревателями (ТЭН). Самый распространённый вид парогенераторов. Используются такие же ТЭНы, как в электрочайниках, бойлерах. Простые конструкции. Требуют постоянного контроля уровня воды, иначе перегорят. Со временем на элементах скапливается накипь, которую следует удалять.

Парогенератор с трубчатыми электронагревателями

В зависимости от размеров парилки подбирается мощность парогенератора

Объём парилки, м³	Требуемая мощность, кВт
4–5	4–5
6–10	5–8
10–14	8–10
15–18	10–12
более 18	16

Более мощные парогенераторы выпускаются для промышленных целей и в быту не применяются.

Тестирование обязательный этап

Тестирование необходимо, чтобы проверить герметичность обеих емкостей, уровень жидкости, подключение к электросети. Но главное, достаточное ли количество пара выдает установка.

Любому агрегату, работающему с водой, требуется обслуживание, удаление накипи, проверка КПД. Необходимо протестировать агрегат на случай таких неприятных ситуаций как:

отсутствие воды;
перепад напряжения;
перелив воды.

Если такого не случается парогенератор работает долго, не создавая проблем. Не лишним будет установка фильтра, особенно если в воде большое содержание солей, песка.

Известные некоторые хитрости, приспособления, защищающие от перелива. Устанавливаются манометры для наблюдения за давлением в корпусе, термометры, фиксирующие температуру.

Важно знать, что самодельный парогенератор вещь не только полезная, но и опасная. Неправильная сборка, ошибочный расчёт, может привести к электротравмам, ожогам

Стоит сто раз подумать, прежде чем приступить к сборке устройства. И если нет возможности приобрести хорошую качественную технику, к которой относится HARIVA, TYLO, SAVO, может лучше париться старым добрым способом, плеская воду из деревянного ковша на камни дровяной печи.

Разновидности бань

Самодельный парогенератор для бани Пар образуется при испарении воды. Получают его разными способами. Эффективность парения и сама банная процедура зависит от того, какой пар получается, какая температура сохраняется и как поддерживается. Различают 3 варианта парной бани.

Потовая – потельня. Здесь человек «моется» собственным потом. В финской сауне потения добиваются высокой температурой, в русской – относительно высокой температурой и хлестанием веником, в хамаме – высокой влажностью. В потельне паровая установка не нужна.
Парилка – на коже человека образуется конденсат из высоковлажного воздуха. Пар здесь получают, поливая раскаленные камни водой или квасом.
Шаечная – парящийся моется теплой водой из многочисленных тазов, шаечек, бочек методом плескания и обливания. От душа или ванной она отличается недолгим взаимодействием с водой. Главное условие шаечной – температура достаточно высокая, чтобы после обливания человек не чувствовал холода.

Надобность в образовании пара появляется в традиционных русских парилках и их аналогах.

Советы по монтажу и эксплуатации парообразователей

Чтобы продлить срок службы парогенератора и обеспечить безопасность его использования, необходимо придерживаться следующих правил:

В целях обеспечения безопасности электрический парогенератор устанавливают не в парной, а в соседнем помещении.
Магистраль подачи пара должна быть максимально короткой — так пар не успеет остыть.
Паропровод делают наклонным, чтобы избежать скопления конденсата после выключения агрегата.
Подключение к электрической сети выполняют с заземляющим контуром и УЗО, ток утечки которого не должен превышать 30 мА.
Ёмкость с парообразующей жидкостью лучше оснастить звуковым сигнализатором любого типа — это позволит предотвратить работу без воды, и как следствие, перегорание ТЭНа.
Воду из-под крана использовать не рекомендуется — лучше пропустить её через фильтр.
Для оздоровительного эффекта в жидкость можно добавлять очищенные настои трав и ароматические масла.
Периодически элементы парогенератора очищают от накипи, заливая в прибор раствор лимонной или уксусной кислоты.

Обладая минимальными слесарными навыками, построить паровую пушку или парогенератор для бани можно за один день. Эти простые устройства позволят получить достаточное количество качественного пара. Отныне посещение парной станет чрезвычайно приятным, а её оздоровительное воздействие на организм достигнет того уровня, который сможет обеспечить только настоящая русская баня.

Что такое паровая пушка

Сильнее всего каменка разогревается внизу, в то время как воду плещут на верхнюю часть. Из-за этого приходится либо раскалять камни намного сильнее, либо довольствоваться не слишком хорошим паром.

Паровая пушка – это конструкция, позволяющая доставить воду прямо на нижние камни. Она представляет собой толстостенную трубу с отверстиями, которую размещают внизу каменки. Вторую часть трубы закрепляют перпендикулярно и оснащают воронкой. Заливают в нее воду. Вода уходит в нижнюю часть каменки и соприкасается с самыми горячими камнями. Так получают легкий пар.

Минус: пока пар дойдет до верхних камней, он частично остывает. Поэтому иногда ставят пароотвод, который выводит пар по отдельному каналу.

Как работает парогенератор

Электрический парогенератор

Парогенератор – электрическое устройство, никак не связанное с печкой. Работает наподобие чайника, но не выключается при достижении воды точки кипения. Парогенератор оснащают вентилем и клапаном, корпус герметизируют. Это позволяет получить мелкодисперсный перегретый пар без капель.

Различают несколько видов устройства:

электродный – воду нагревают электроды;
индукционный – контур, по которому циркулирует вода, накаляется за счет токов самоиндукции;
ТЭНовый – аналог электрочайника или бойлера;
печной – камеру монтируют в топке печки, где она нагревается от открытого огня.

Правила установки

Продолжительная и бесперебойная работа оборудования возможна исключительно при грамотном монтаже

Важно правильно выбрать место установки, не ошибиться при подключении к электросети

Где установить

Парогенератор устанавливается в подсобном (техническом) помещении. Крепить его необходимо на уровне глаз: при таком расположении обслуживать его будет намного проще.

Датчик температуры устанавливают в парной на высоте 1,7-1,9 м. Он не должен находиться ближе 50 см к стенам, если они отделаны по технологии «теплый пол». В противном случае возможна неправильная работа системы автоматики.

Кнопку принудительной подачи пара рекомендуется фиксировать рядом с лежаком. При монтаже паропровода необходимо стараться уложить его так, чтобы было как можно меньше поворотов. Не следует забывать и о разуклонке – конденсат не должен выходить из форсунок.

При установке слива канализационную трубу рекомендуется оборудовать сифоном. Это поможет избежать попадания неприятных запахов из канализационной системы в парную. ПДУ лучше оставлять в хозпомещении. За исключением моделей, дополнительно оснащенных включением подсветки и музыки.

Подключение к электросети

При подключении оборудования необходимо учитывать потребляемую мощность. Модели до 9 кВт можно подключать к бытовой сети с напряжением 220 В. Более мощные — к 380 В. Следует позаботиться о монтировании в бане отдельной розетки, предназначенной для подключения парогенератора.

К сети электроснабжения парогенератор следует подключать через автоматический выключатель и УЗО. При установке прибора вне парной УЗО должно быть рассчитано на ток утечки в 30 мА, в парной — на 10 мА (из-за высокой влажности воздуха).

Как эксплуатировать прибор и ухаживать за ним

Подобное оборудование обладает таким преимуществом, как простота обслуживания. Управлять им, благодаря автоматизации, сможет даже неопытный банщик. Каждый пользователь может настроить уровень подачи пара и температуру, пользуясь кнопками управления. В дальнейшем достаточно включать парогенератор, а остальное он сделает сам.

Удаление накипи с электронагревателей является важным условием, которое нужно соблюдать при уходе за парогенератором. Для моделей с резервуарами рекомендуется применять смягчители и фильтры. После каждого пользования прибором не забывать о сливе невыработанной жидкости. Выполнение этих правил способствует предотвращению образования на ТЭНах накипи и продлению срока эксплуатации устройства.

Что это такое?

Что же представляет собой устройство преобразующее воду в пар. Это небольшой резервуар, в котором находится вода, камера испарения, электрический нагреватель, тэн, паропровод или сопло для выхода пара. Умельцы научились оснащать агрегат дистанционным управлением.

Важно! Использующийся в условиях повышенной влажности самодельный агрегат должен быть хорошо защищен, изоляция проводов и кабелей требует особого внимания. Преимуществом устройства является:

Преимуществом устройства является:

компактность, малый вес, возможность его размещения в любом месте;
скорость нагрева;
лёгкость пара полученного естественным путём;
экономичность,

Устройство может быть собрано из деталей ненужных, предназначенных на выброс.

Многие оснащают устройство ароматизатором, датчиками, осуществляющими контроль над парообразованием, некоторые утверждают, что парогенератор способен заменить печку-каменку. Утверждение весьма спорное.

Бытовой сварочный аппарат, старый баллон и новый парогенератор!

Изготовленные на заводе парогенераторы могут работать в различных режимах, способны вырабатывать пар нужной температуры, менять градус от 35° до 95°, менять интенсивность подачи пара, работать в автоматическом режиме по заданным параметрам. Вполне соответствуют требуемым условиям русской бани, финской парной. Сегодня существуют два вида парогенераторов, автоматические, подключенные к подаче воды и автономные, в которые нужно наливать воду вручную. Автономные модели не популярны, они считаются мало практичными и небезопасными. Мощность парогенераторов от 4кВт до 12 кВт.

Важно! Парогенератор мощностью 4 кВт рассчитан на помещение в 4-6м³, 10кВт – 8-10м³, 12кВт – 18 – 20м³, это важно знать при выборе агрегата. Приобретение парогенератора – дорогое удовольствие

Стоимость агрегата мощностью 4кВт – 55000рублей. Может поэтому многие любители хорошего пара решаются на изготовление паропреобразователя своими руками

Приобретение парогенератора – дорогое удовольствие. Стоимость агрегата мощностью 4кВт – 55000рублей. Может поэтому многие любители хорошего пара решаются на изготовление паропреобразователя своими руками.

С чего начать?

Какой парогенератор нужен для фитобочки и хамама и есть ли у них что-то общее? Конечно есть, ведь оба этих «распаривающих» объекта (назовем их так, если Вы не против) устроены практически одинаково. Тёплый пар поступает из парогенератора в помещение хамама или в ёмкость бочки, насыщая их тёплым и влажным паром, температура которого, по мере нагнетания, только увеличивается, даря комфорт и расслабление посетителю парной!

Так как же соорудить парогенератор для фитобочки своими руками? Для этого достаточно приготовить следующие материалы: гибкий металлический шланг, он продаётся в магазинах сантехники (обычная подводка на смеситель). Потребуется примерно 1,5 – 2 метра. Пластиковую канистру с крышкой, литраж 5-10 литров.

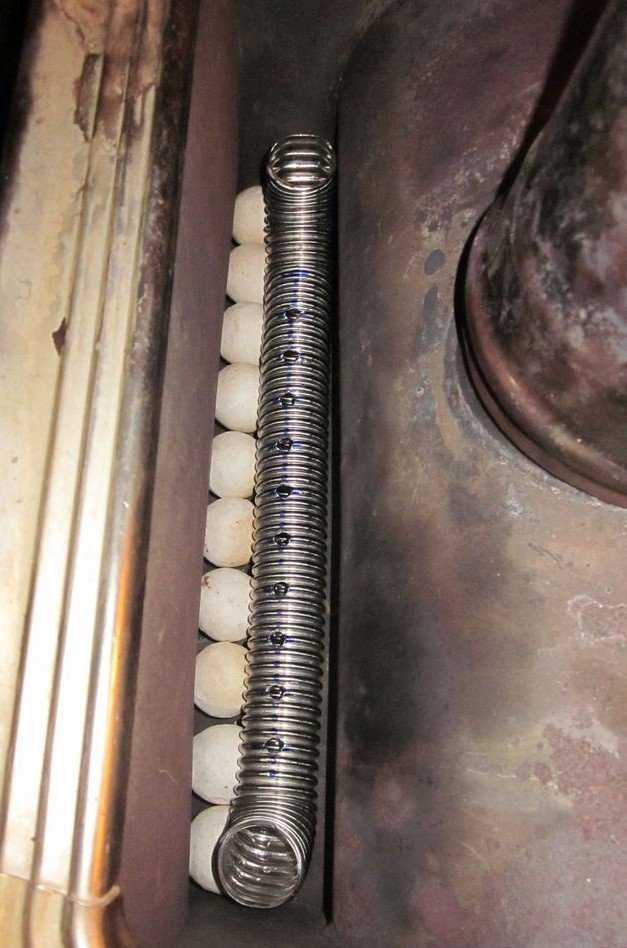

Металлопластиковую трубу диаметром 20-32 мм и длиной чуть меньше периметра бочки, изоляционную ленту, металлический переходник-разветвитель (фитинг-тройник) для крана. Термометр с наружным электронным табло, деревянная бочка с открываемой дверцей желаемого размера, герметик, шуруповёрт, свёрла, нагревательные элементы – тэны, соединительный электрический провод с вилкой. И не забудьте прихватить немного терпения, так как работа на результат к этому располагает.

Преимущества и недостатки устройства

В пользу приобретения и установки в собственной бане парогенератора можно привести ряд его достоинств:

Экономичность. По сравнению с электрокаменкой для русской бани прибор расходует гораздо меньше электроэнергии и помещение прогревает не хуже.
Мобильность. Парогенератор легко транспортируется и устанавливается за считанные минуты в любом помещении.
Возможность регулировки. Блок управления прибора позволяет подстроить микроклимат парной под любые требования пользователя.
Универсальность. Аппарат может работать в режимах русской бани, сауны, турецкого хамама.
Производительность. Получение пара традиционным способом требует предварительного доведения камней до нужной температуры. Парогенератор разогревается и начинает выполнять свои функции через 3 – 5 минут. При этом вырабатывает большое количество пара.

Мнение эксперта
Ловкачев Борис Петрович
Банных дел мастер знающий всё о парении

Важно! Качественный автоматизированный парогенератор с высокой степенью контроля процессов требователен к питающей сети и компетенции технического обслуживания. Учтите это при покупке и эксплуатации прибора.

Основные неисправности

Простота конструкции агрегата гарантирует его долговременную эксплуатацию. Несоблюдение правил эксплуатации и монтажа приводит к следующим неисправностям:

Разгерметизация резервуара. Может быть вызвана некачественной сваркой, нарушением целостности прокладок.
Перегорание ТЭНа при эксплуатации без воды или от коррозии, вызванной большим скоплением накипи.
Пар поступает в малом количестве или вообще отсутствует, срабатывает клапан. Причиной может быть водяная пробка от скопившегося конденсата в месте перегиба паропровода.

Самостоятельно собрать парогенератор для бани и других бытовых нужд можно из подручных материалов, имея немного навыков и терпения.

Поскольку парообразователи отличаются простой конструкцией и высокой прочностью используемых материалов, поломки такого оборудования встречаются достаточно редко. Основной причиной выхода из строя агрегатов является плохое качество используемой воды, из-за чего образуется накипь. Чтобы избежать её образования, в контуре подачи воды устанавливают соответствующее фильтрующее оборудование.

Как сделать своими руками парогенератор для бани из газового баллона

Такой тип сборки наиболее популярен среди умельцев. Во-первых, сам по себе баллон выполнен из качественного листового железа. Найти такой практически невозможно. Металл выдержит практически любую температуру, он устойчив к перепадам давления. Как сделать парогенератор своими руками из газового баллона, можно посмотреть в этом видео.

Какие инструменты и материалы нужны для работы

Сварные швы баллона выдерживают достаточное давление. Металл не боится коррозии, устойчив к высоким температурам. Подготовка баллона состоит из важных этапов: освобождение от остатков газа и паров (о чём мы говорили выше), спил верхней части и обработка торцов.

Для работ нам потребуются следующие слесарные инструменты: сварочный аппарат, рулетка, болгарка, крепежи, изолента, дрель, свёрла, ножницы по металлу и ключи

Выбор и подготовка ёмкости для парогенератора

Почему именно газовый баллон – поясняем. Диаметр его основания универсален и подходит для подбора нагревательного элемента от обычного электрочайника. ТЭНом в этом случае служит нагревательное дно. Что уже само по себе является новаторским решением, так как экономит деньги и время на монтаж иной нагревательной системы.

Перед началом монтажных работ баллон необходимо освободить от воды и высушить! Все сварочные работы следует проводить только после того, как вы полностью убедились в отсутствии любых газовых паров. Принюхайтесь, баллон должен быть полностью свободен от запаха пропана.

Вот таким в итоге может получиться ваш парогенератор. Не забудьте придумать ручку для его переноски

Установка нагревательных элементов

Нагревательные элементы – важнейший компонент любого парогенератора. Главное правило, если вы используете ТЭНы, а не нагревательную поверхность как таковую (некоторые модели электрочайников имеют ТЭН под дном), они не должны касаться ни днища, ни стенок.

Обычно для крепления ТЭНа специально высверливается отверстие немного выше дна, не менее 1 см. Вода должна заливаться ниже уровня ТЭНов

Расстояние важно выдерживать, в противном случае дно может прогореть и повредиться. Мы советуем использовать как минимум две изолирующие шайбы со специальными термостойкими силиконовыми прокладками

Не забудьте предусмотреть клапаны для слива и подачи воды. В некоторых конструкциях для обеспечения нагнетания жидкости используют дополнительную ёмкость, как правило, большего объёма, либо подключают её к централизованным сетям.

Выбор ТЭНа зависит от объёма воды и планируемой нагрузки на агрегат. Выбирать устройство по мощности следует из расчёта на каждые 10 л жидкости 3 кВт ТЭН.

Монтаж дополнительных элементов

Для надёжной фиксации кранов и автоматики используются специальные крепёжные элементы. Они располагаются в верхней части парогенератора. Это заправочный, сбрасывающий давление и шаровой кран, а также сгоны.

Сливной клапан для парогенератора

Все эти элементы должны быть подобраны самым тщательным образом, так как они отвечают на обменные процессы баллона. Неправильная установка, не в том порядке либо не на той высоте может привести к некачественной работе оборудования.

Доработка клапанов

Если вы используете газовый баллон, то, скорее всего, у вас остался латунный клапан, который вполне может использоваться в работе парогенератора. Его легко можно превратить в шаровой вентиль. Для этого клапан разбирается, вынимается штырь, нарезается на него резьба, вкручивается вентиль. Такая конструкция потребуется для отбора потоков пара.

Однако можно воспользоваться и такой самоделкой – альтернативный вариант сливного клапана

Проверка безопасности работы парогенератора

Главным условием работы парогенератора является правильный нагрев и подача воды

Для этого на каждом этапе важно контролировать процесс. Именно поэтому большинство самодельных парогенераторов снабжено специальными автоматическими системами контроля

Один из самых необходимых – манометр. Он помогает отслеживать данные о температуре, а также давлении

Важно организовать контрольную цепь: при нагнетании определённого давления отключается нагревательный элемент

Типы парогенераторов

Если мы хотим получить более быстрый выход на режим образования пара, более гибкие методы управления процессами, то нам стоит обратить внимание на источники пара несколько иного характера. Практически все они в качестве источника тепловой энергии используют электрический ток

На основе ТЭНов

ТЭН — трубчатый электрический нагреватель — широко известен в быту. Электрические чайники, стиральные машины, бойлеры несут его в качестве источника термических процессов. Основной недостаток таких приборов это склонность к образованию известковых отложений на металлической контактной поверхности, что в свою очередь снижает эффективность его теплоотдачи. Некоторое снижение остроты проблемы сулит применение нагревателей, имеющих керамическое тело,- но они существенно дороже металлических.

Второе на что следует обращать внимание — это постоянный контроль за недопущением снижения воды в камере генерации ниже минимального уровня. Стоит оголить нагревательный элемент такого типа, как тут же происходит его перегрев и выход из строя, за счет физического разрушения токопроводящей цепи

В остальном, парогенераторы с использованием ТЭНов очень популярны и находят самое широкое применение: от компактных саун до кустарных цехов по получению контрафактного спирта — острым паром очень удобно разваривать и осахаривать крахмалосодержащее сырье.

Электродные системы

В этом случае, нагревание воды происходит за счет активного движения элементарных частиц между катодом и анодом. Опасности перегрева и выхода из строя токопроводящей цепи здесь не существует в принципе. Проводником тока выступает сама вода. Есть она в камере — цепь замкнулась, процесс начался. Испарилась — автоматически завершился и процесс генерации пара, прекратилось потребление энергии. Производители такого оборудования обещают более высокий коэффициент полезного действия у таких агрегатов и повышенную безопасность эксплуатации.

Индукционные нагреватели

Один из самых высокотехнологичных образцов продуцирования перегретого пара. В быту аналогию можно провести с микроволновой печкой. Чебурек или пицца разогреваются в кухонном агрегате без визуальных процессов, — быстро и эффективно. В промышленности эффект еще более весомый.

С помощью индукционных установок проводят термообработку металлических деталей, за короткий промежуток времени, разогревая изделие весом в несколько десятков килограмм до красного каления. В основу работы индукционных систем положено способность к разогреву вещества в поле, образуемом токами высокой частоты. Проще говоря, принцип работы такого устройства заключается в передаче теплоносителю энергии магнитного поля.

Паровая пушка для бани своими руками, схемы которых мы привели, проще всего реализуется посредством применения ТЭНов, поскольку и индукционный и электродный принцип нагрева требуют ответственного подхода к реализации, подкрепленного фундаментальными знаниями в области электротехники.

Примеры реализации простых сборок генераторов пара для бани можно увидеть в приложенных к этой статье видеоматериалах.
