Как работает расширительный бак мембранного типа

Расширительный бак для отопления открытого типа: характеристика устройства

Открытый расширительный бак для отопления имеет простую конструкцию в виде прямоугольной или цилиндрической емкости, оснащенной крышкой, которая предотвращает попадание частиц грязи в систему. Расширитель должен иметь патрубок, к которому будет подводиться труба от системы отопления. Емкость также должна быть оснащена сливным краном, который понадобиться для отведения жидкости в канализацию, в случае накопления ее в больших объемах.

Для безопасной эксплуатации расширительный бак должен иметь переливную трубу для отведения лишней воды в сливную сеть в случае переполнения бака. Также к нему должна быть подведена труба водоснабжения для пополнения системы отопления водой.

Расширительные баки для отопления открытого типа могут быть изготовлены из любого материала. Это может быть листовая сталь, нержавейка или пластик. Главным условием является то, что он должен быть термостойким, поскольку теплоноситель нагревается до высоких температур.

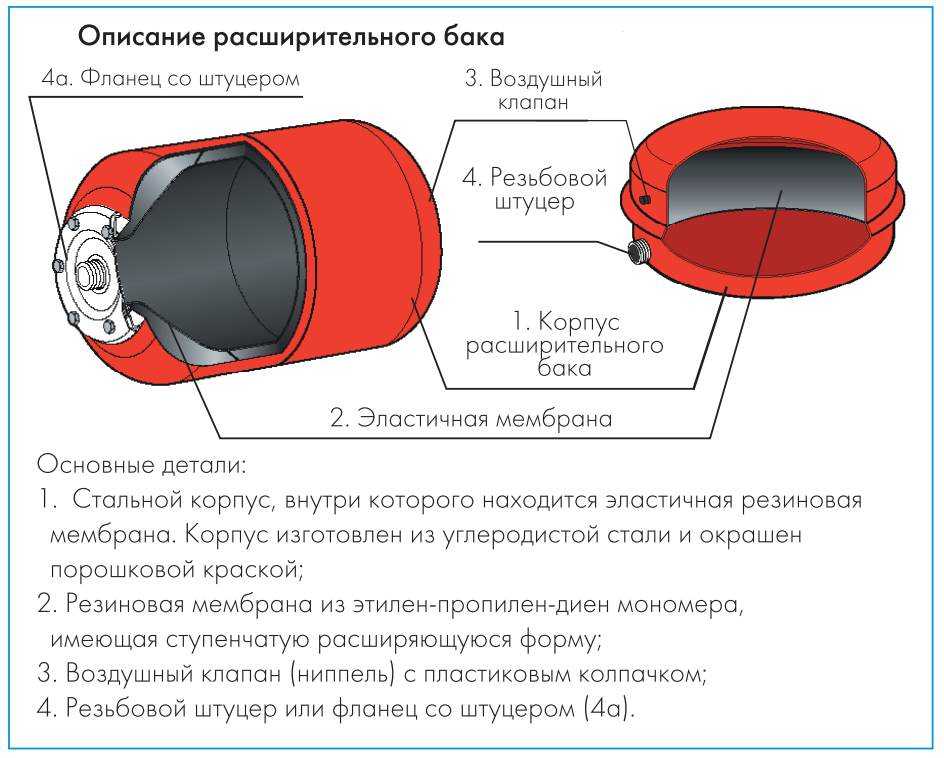

Строение расширительного бака мембранного типа: 1 – металлический корпус, 2 – патрубок, 3 – мембрана между двумя камерами бака, 4 – камера, заполняемая теплоносителем, 5 – воздушная камера, 6 – ниппель

Принцип работы расширительного бачка системы отопления

Принцип работы бака заключается в следующем. Разогретая до значительной температуры жидкость начинает увеличиваться в объеме, тем самым способствуя повышению давления в системе. Излишки жидкости выдавливаются в расширительный бак, где она будет находиться до момента остывания, после чего самотеком возвратится обратно с систему отопления. Данный процесс выполняется циклично.

Расширительный бак для системы отопления открытого типа оснащен несколькими патрубками:

  • для соединения расширительной трубы, через которую поступает теплоноситель;
  • для циркуляционной трубы, что отводит воду из системы;
  • контрольной трубы, предназначенной для регулировки наполненности системы и
  • ликвидации из нее воздуха;
  • переливной трубы, для удаления излишков жидкости.

Также конструкцией предусматривается запасной патрубок с краном, через который вода сбрасывается при ремонте системы.

Принцип работы расширительного бака системы отопления

В случае достижения жидкостью максимального уровня, вода будет поступать через переливную трубу в канализацию, в случае подключения к ней. Если на переливе установлен патрубок с краном, необходимо периодически проверять уровень воды в баке простым открытием запорной арматуры. При установке расширительного бака для отопления, его можно оснастить реле верхнего и нижнего уровней, которые могут подавать звуковой или световой сигнал, когда жидкость доходит до максимального уровня в точке перелива, или минимального.

Поскольку расширительный бак не является герметичным, часть жидкости, прибывая в контакте с воздухом, испаряется, что требует ее компенсации для нормальной работы системы. Это происходит при непосредственном участии человека, который должен контролировать объем воды в системе и, при необходимости, пополнять его.

Достоинства и недостатки открытого расширителя

Главными преимуществами расширительного бака системы отопления открытого типа является простота конструкции и полная автономность устройства, работа которого не зависит от работоспособности системы. Все процессы в нем происходят согласно естественному круговороту, без использования насосного и прочего оборудования. Также радует доступная цена расширительного бака для отопления открытого типа, которая стартует от 1500 руб.

К недостаткам такой емкости можно отнести:

  • необходимость теплоизоляции бака для снижения потерь тепла;
  • монтаж дополнительных трубопроводов, что портит эстетичный вид;

Расширительный бак имеет довольно простую конструкцию

  • не герметичность резервуара;
  • необходимость периодического пополнения воды в системе в результате испарения жидкости. Поскольку вода непосредственно контактирует с воздухом, это может стать причиной возникновения коррозии стальной емкости, что приведет к уменьшению теплоотдачи, появлению шума и снижению периода ее эксплуатации.

В частном доме расширительный бак отопления открытого типа устанавливается в чердачном помещении, лестничном проеме или специально оборудованном боксе, который устанавливается на крыше дома. При достаточной высоте здания его можно расположить внутри жилого помещения в санузле или хозкомнате.

Расширительную емкость устанавливают рядом с котлом отопления

Как установить расширительный бак открытого типа

Общая схема системы отопления с расширительной емкостью открытого типа состоит из отопительного котла, радиаторов, трубопроводов и бачка. Для установки резервуара выбирается самая высокая точка дома, для того, чтобы бак возвышался над всеми составными элементами и узлами отопительной системы. В случае расположения бака в не отапливаемом месте, следует надежно утеплить его корпус, чтобы исключить вероятность замерзания воды.

Существует несколько вариантов установки: на подаче, на обратке, и комбинированный. В первом случае бак располагают над котлом. Такой классический вариант предполагает течение теплоносителя не только по контуру, но и проникновения его в бак, где создается характерный шум, напоминающий закипающую в чайнике воду. Установка емкости на обратке исключает проблемы с кипением, что возникает в результате сниженной температуры жидкости.

Комбинированный вариант установки предполагает установку двух расширительных баков. Один будет располагаться в месте подачи жидкости, а другой — на обратке. Такая схема позволит избежать образования воздушных карманов в системе. После выбора варианта монтажа осуществляется подбор расширительного бака для отопления.

При установке расширительного бака необходимо придерживаться определенных правил

Бачок устанавливается на чистую ровную поверхность. Подключение его к системе отопления осуществляется при помощи муфт с резьбовыми соединениями или стальных патрубков посредством сварки. Соединение резервуара с котлом должно быть выполнено при помощи вертикального трубопровода. Трубу, соединяющую емкость с системой, и отводящую магистраль следует утеплить.

Роль расширительного бака

  1. Расширительный бак помогает создать в системе водоснабжения достаточно стабильное рабочее давление, при котором будет поддерживаться оптимальный напор воды как для работы всех сантехприборов (водонагреватель, стиральная машина, смывной бачок), так и для комфортного пользования водой из-под крана. Показатели необходимого давления в воздушной камере гидроаккумулятора рассчитываются для каждой из автономных систем водоснабжения по определенным алгоритмам.
  2. Создает запас воды и сохраняет на некоторый интервал времени стабильное давление в водопроводе. Нередки ситуации отключения электроэнергии: насос в этом случае перестает работать и тогда гидроаккумулятор выступает в роли аварийного резервуара, вода из которого еще некоторое время будет течь под напором. Для того, чтобы увеличить запас воды в доме, можно дополнительно подключить еще один расширительный бак без демонтажа и замены уже установленного.
  3. Оптимизирует функцию насоса: снижает количество его включений. Чем больше объем гидроаккумулятора и выше максимальный предустановленный порог давления в резервуаре, тем реже станет срабатывать насосное оборудование. Таким образом, изнашиваемость его значительно снизится.
  4. Играет роль демпфера при гидроударе. При любом пуске насоса всегда происходит резкий скачок давления в водопроводе — иногда он достигает десяти атмосфер. Результатом такого резкого перепада может стать разрыв труб и фитингов, запорной арматуры; могут выйти из строя подключенное сантехническое оборудование и контрольно-измерительные приборы. Расширительный бак в этом случае принимает ударную нагрузку на себя: гасит силу волны — и система оказывается в безопасности.

В случаях, когда существуют риски превышения расчетного давления при гидравлическом ударе в 20 бар (максимально допустимое значение), необходимо провести монтаж трубопровода таким образом, чтобы на отдельных его участках можно было установить отдельный бак-гаситель для надежной защиты от гидроударов.

Итак, расширительный бак (гидроаккумулятор) в системе водоснабжения защищает ее от гидроударов, обеспечивает корректную работу всего подключенного к водопроводу оборудования и бытовых приборов, создает резервный запас воды.

Особенности устройства и функциональное назначение

В первую очередь потребителей интересует, для чего нужен расширительный бак для водоснабжения. Он предназначается для поддержания оптимальной величины давления в системах водообеспечения.

Чаще всего для надежного водоснабжения используют закрытые устройства мембранного типа, представляющие собой резервуар, внутри которого имеется резиновая диафрагма. Это изделие делит мембранный расширительный бак для водоснабжения на водную и воздушную части.

После запуска системы подачи воды, при помощи электрического насоса водный отсек заполняется жидкостью. Одновременно объем воздушной камеры уменьшается. При эксплуатации мембранного бака для систем водоснабжения, чем выше будет давление, тем меньше воздуха останется в резервуаре.

Повторение цикла выключения-включения происходит много раз автоматически. Для проверки давления в системе водоподачи пользуются манометром, установить который можно непосредственно на резервуаре. Работу бака настраивают, подобрав для него оптимальный диапазон рабочего давления.

Смонтированный в системе водоснабжения расширительный бачок с мембраной одновременно выполняет несколько важных функций:

  1. Поддерживает давление при отключенном насосе.
  2. Защищает конструкцию подачи воды от возникновения гидравлического удара – его способен спровоцировать перепад напряжения в сети или проникновение в трубопровод воздуха.
  3. Сохраняет некоторый объем воды под давлением.
  4. Защищает насосное оборудование от преждевременного износа.

Правильный выбор прибора

Подбирая модель с необходимыми функциями и объемом, учитывайте тот факт, что от общего объема бака зависит периодичность работы насоса.

Ведущей характеристикой для любого бака является не функционал, а его объем.

При этом для каждой системы водоснабжения есть критерии, которыми нельзя пренебречь, а именно:

  1. Количество постоянных пользователей водой. (Ежедневное использование).
  2. Количество точек для водозабора. (Приборы, краны и прочие сантехнические устройства).
  3. Приблизительная периодичность пользования водозаборными точками в одно и то же время.
  4. Цикл «включение – выключение». Нужно точно знать предел этого цикла за один час у вашего насоса.

Приблизительный расчет:

При расчете на трех постоянных потребителей устанавливают бак с общим объемом в 20-24 литра. Однако насосное оборудование должно производить приблизительно 2 кубометра за час.

При расчете на четырех постоянных пользователей с запасом лучше установить оборудование от 50 литров. Производительность насоса в этом случае примерно 3,5-3,7 кубометра в час.

Если потребителей более 10 человек, то необходим бак не менее 100 литров, а насосное оборудование с показателем более 5 кубометров в час.

Чтобы избежать поломки и недешевого ремонта, нужно внимательно ознакомиться с фирмой-производителем.

В этом выборе гнаться за более дешевым и сомнительным брендом не нужно. Неправильная экономия может в дальнейшем привести к поломкам.

Модели с низкой розничной ценой внутри выполнены, как правило, без брака. Но расходные части всегда из наиболее дешевых материалов.

Как выбрать объем бака

Объем бака выбираете произвольно. Никаких требований или ограничений нет. Чем больше объем бака, тем больший запас воды у вас будет на случай отключения и тем реже будет включаться насос.

При выборе объема стоит помнить, что тот объем, который стоит в паспорте — это размер всей емкости. Воды в ней будет почти в половину меньше. Второе что надо иметь в виду — это габаритные размеры емкости. Бак на 100 литров это приличная такая бочка — около 850 мм высотой и 450 мм в диаметре. Для нее и обвязки надо будет где-то найти место. Где-то — это в помещении, куда приходит труба от насоса. Там обычно и устанавливают все оборудование.

Объем выбирают исходя из среднего расхода

Если чтобы выбрать объем гидроаккумулятора вам требуются хоть какие-то ориентиры, посчитайте средний расход с каждой точки водоразбора (есть специальные таблицы или можно посмотреть в паспорте к бытовой технике). Все эти данные суммируйте. Получите возможный расход в том случае, если все потребители будут одновременно работать. Потом прикиньте, сколько и каких одновременно устройств может работать, посчитайте сколько в этом случае за минуту уйдет воды. Скорее всего к этому времени вы уже придете к какому-то решению.

Виды мембранных баков

Существуют закрытые и открытые типы конструкций, главными отличиями которых я считаю монтаж, расположение, принцип работы, технические характеристики и непосредственное строение, оно сказывается на габаритах готового изделия.

Некоторые типы оборудования не только оснащены мембраной, но и обладают высокими показателями герметичности, визуально корпус напоминает овальную капсулу, оптимальный объем 50 литров. Хорошо зарекомендовали себя агрегаты для водоснабжения wester wav и фирмы cosmo.

Закрытый

Именно этот тип устройства повлиял на то, что расширительные баки стали называть мембранными, подобный отличительный элемент конструкции сделан из термостойкой резины и выполняет разделительную функцию по отношению к корпусу, который делится на части:

  1. Жидкостную.
  2. Воздушную.

Первая половина капсулы сохраняет в себе воду, а вторая соответственно отвечает за давление, если оно превышает допустимое значение, срабатывает установленный клапан и лишний воздух выпускается.

Открытый

Корпус этой модели устройства бака в системе водоснабжения достаточно прост, в него входит люк для осмотра и такие патрубки как:

  1. Контрольной трубы.
  2. Подачи воды.
  3. Сливной.
  4. Циркуляционный.

Принцип действия открытого бака я вижу несколько похожим с закрытым типом, происходит контроль жидкости в системе и давление, лишняя вода при необходимости собирается в резервуаре.

Какой лучше

Открытые баки имеют достаточно простую конструкцию, для их управления не предусмотрено большое количество элементов, формы зачастую стандартные. Эти особенности являются основными преимуществами оборудования. Агрегаты закрытого типа стоят дороже, это обусловлено более сложной конструкцией мембранных баков, они никогда не контактируют с воздухом.

Популярные производители баков

1. Баки Wester для отопления признаны одними из лучших в России для домашнего использования. Отечественный производитель выпускает вертикальные и горизонтальные модели в расчете на объем от 8 до 500 л. У них резина сделана из особо прочного термостойкого материала, выдерживающего нагревание до 100 °C. Плюс к тому, расширительный бак комплектуется сменной мембранной, что увеличивает срок эксплуатации. Корпус изготовлен из прочной стали. Наиболее тяжелые бочки оснащены опорами. Гарантия распространяется на 3 года. Цена Wester WRV 80,наиболее востребованной модели, — около 2 500 рублей.

2. Следующая интересная марка – Reflex германского производителя. Отличается высокой прочностью и продолжительным сроком эксплуатации – до 12 лет. Расширительный бак Reflex для отопления любой модели изготовлен по знаменитой технологии династии Крупп, прославившиеся высококачественной сталью.

Объемы – самые различные: от 8 до 1 000 л. Бак оснащен сменной мембраной, рассчитанной температуру до 70 °C. Стоимость этой линейки от 1 520 рублей.

3. Очень часто встречается в продаже серия китайского производителя Zilmet CAL-PRO. На рынке предлагаются баки с емкостью от 4 до 900 л. Их корпус, сделанный из углеродистой стали, либо окольцован, либо соединен сваркой. Мембрана изготовлена из синтетического каучука. Прибор может работать при температуре от – 10 до 100 °C.

Стоимость мембранной расширительной емкости серии CAL-PRO для отопления начинается от 1 170.

Как выбрать для дома

При нагревании до 70-90 °C вся вода увеличивается в объеме на 4-5 %. Без буфера она создает высокое давление в трубах, из-за которого они могут лопнуть. Поэтому правильный выбор мембранного бака для отопительной системы очень важен. Его следует делать исходя из того, что расширитель должен взять на себя весь лишний объем жидкости. Поэтому перед покупкой необходимо верно рассчитать это количество, а ещё лучше проконсультироваться у проектировщиков.

Также желательно следить, чтобы бак был изготовлен из высококачественных материалов, иначе он просто не выдержит нагрузок.

Очень часто неопытные или недобросовестные продавцы-консультанты пытаются продать клиентам устройства, предназначенные для водоснабжения вместо требуемых, полагая, что разницы между ними практически нет, разве что в цвете (синий и красный). На самом деле, гидроаккумуляторы применяются в системах отопления разве что по недосмотру. В этом случае, так как их резина не предназначена для того, чтобы выдерживать нагревание, они быстро выходят из строя.

Краткая инструкция по установке своими руками

  1. Для начала необходимо определиться с расположением прибора. По инструкции расширительный бак можно устанавливать в любом месте системы отопления, но во избежание резких скачков давления лучше поместить его сразу за циркулярным насосом.
  2. Ставить прибор надо так, чтобы оставался доступ к воздушному клапану, сливному крану, запорной арматуре и другим важным деталям.
  3. Во время монтажа в помещении должно быть не ниже 0 °C. Предохранительный клапан необходимо ставить по ходу течения.
  4. В самой установке нет ничего сложного, надо лишь следовать инструкции и использовать надлежащие инструменты, в частности ключ для металлопластиковых труб и разъемов. Патрубок должен совпадать с трубопроводом.
  5. Баки с большой емкостью необходимо крепить на дополнительные кронштейны. Для этого сначала размечают место, затем сверлят отверстие и прикрепляют подвесы анкерными болтами.
  6. После того, как оборудование закреплено, к нему подводят трубу так, чтобы она не мешала и не оказывала давление на бак.
  7. Затем монтируется редуктор давления, он должен быть установлен после счетчика.
  8. Если все сделано верно, можно приступать к наладке – закачать воздух и воду, наблюдая за давлением. Когда оно будет уравновешено, можно начинать включать отопление.
  9. Монтаж бака в многокотельной системе лучше доверить специалистам, которые прошли тестирование и получили соответствующую лицензию.

Цены по Москве

Купить мембранный расширительный бачок можно по ориентировочной стоимости, указанной в таблице.

Марка Стоимость, рубли
Объем, л 8 12 18 24 35 50 80 100 150 200 300 500
Wester 790 860 900 1 000 1 650 1 900 2 500 3 500 5 200 9 500 11 500 18 100
Объем, л 8 12 18 25 33 60 80 100 140 200 300 500
Reflex 1 520 1 600 1 980 2 300 3 070 4 900 5 900 6 700 9 060 10 860 15 000 23 000
Объем, л 8 12 18 25 35 50 80 105 150 200 250 500
Zilmet CAL-PRO 1 170 1 230 1 300 1 630 2 100 3 100 4 200 6 100 7 600 9 480 12 200 22 200

Несколько слов касательно того, как необходимо устанавливать расширительный

По способу подключения принято разделять горизонтальные и вертикальные баки. Выбор в данном случае (касательно только этого параметра) основывается на том, какое устройство проще будет разместить в отведенном для него помещении.

Большинство современных частных домов и коттеджей оснащено автономными системами отопления, одним из важных элементом которых является расширительный бак. Данный конструктивный элемент служит для предотвращения избыточного давления в системе, которое может возникнуть за счет расширения теплоносителя при повышении его температуры. Они являются обязательным атрибутом систем отопления, пожаротушения, широко используют расширительный бак для водоснабжения.

На рынке представлен широкий ассортимент всевозможных расширительных баков различного объема, которые отличаются конструктивными особенностями, но принцип действия у них схож.

На рынке представлен широкий ассортимент расширительных баков под любую скважину или систему отопления

Расширительные баки для систем отопления и водоснабжения встречаются двух типов: закрытые (мембранные) и открытые.

Расширительный бак открытого типа

Расширительный бак открытого типа представляет собой емкость, в дне которой имеется резьбовой соединитель с системой отопления. Размещают этот бак в самой высокой точке системы отопления. В современных системах отопления его используют редко, поскольку он обладает довольно внушительным перечнем недостатков:

  • негерметичен, что приводит к коррозии;
  • громоздкий, большой бак даже может быть шире дверного проема;
  • не может работать при высоком давлении системы;
  • уровень воды в таком баке зависит от объема жидкости в системе.

Мембранный бак закрытого типа

В отличие от открытого, мембранный расширительный бак является закрытым и лишен перечисленных недостатков. Он представляет собой герметичную емкость, баллонного или плоского типа, чаще всего овальной или шарообразной формы, полость которой разделена резиновой термостойкой мембранной. Мембрана бывает баллонного или диафрагменного типа. Диафрагменные мембраны используют в расширительных баках небольшого объема. Баки с мембранной баллонного типа являются более долговечными, поскольку вода находится внутри мембраны, не соприкасаясь со стенками бака. К тому же мембрану баллонного типа можно заменить, если она выйдет из строя.

Принцип работы расширительного бака в случае включения в систему отопления

Внутри бака образовываются две камеры – воздушная и жидкостная. Воздух (или газ) сжат и находится под определенным давлением. В воздушной камере – устанавливают специальный клапан для стравливания воздуха при избыточном давлении в системе.

Принцип работы расширительного бака мембранного (закрытого) типа заключается в том, что теплоноситель, нагретый в замкнутом контуре, расширяется. В то время, когда прирост объема достигает бака, мембрана растягивается, доля воздушного пространства уменьшается. Давление в баке и всей системе увеличивается. Обязательным требованием при его установке является наличие предохранительного клапана и манометра.

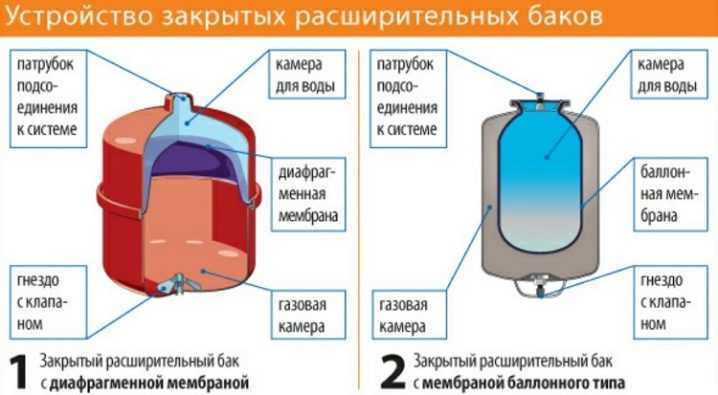

Мембранные баки

Более популярными являются мембранные баки, так как они разделяются при помощи гибкой мембраны. Поэтому газ и жидкость не контактируют.

Первая мембрана крепится в середине бака и похожа на полусферу. Она может становиться вогнутой или выпуклой в зависимости от изменений температуры воды.

Вторая мембрана похожа на сосуд и крепится на разных концах емкости. Между мембранной и металлическими стенками находится газ, поэтому теплоноситель не контактирует со стенками бака. Следовательно, такой бак защищен от коррозии и имеет высокий срок службы. В данном баке можно заменить мембрану. Расширители выпускают с бутиловыми и этиленпропиленовыми мембранами. Они отличаются высокой долговечностью.

Особенности регулировки гидроаккумулятора

Расширительные баки для водоснабжения поступают в продажу со стандартными настройками производителя — зачастую давление в воздушном отсеке уже установлено на значении 1,5 бар. Допустимое давление всегда указано на этикетке и производитель не рекомендует отклоняться от заданных параметров, особенно в сторону его увеличения.

Перед тем как приступить к регулировке, систему отключают от электросети и закрывают запорные вентили. Мембранный бак полностью опустошают, сливая воду — точный показатель давления можно измерить только при пустом отсеке для воды.

Далее снимают показатели давления с помощью точного манометра. Для этого с золотника снимают декоративный колпачок и подносят прибор. Если давление отличается от требуемого, то его приводят в соответствие, накачивая или стравливая лишний воздух.

Учитывая то, что производитель против отклонений от рекомендованных показателей давления, необходимо еще на этапе проектирования выбрать подходящее оборудование, параметры которого не будут конфликтовать между собой

При регулировке давления в газовом отсеке бака производитель заполняет его инертным газом, например, осушенным азотом. Это предотвращает коррозию внутренней поверхности. Поэтому пользователям также рекомендуется использовать для увеличения давления технический азот.

Настройка давления бака в системе водоснабжения

Давление в баке закрытого типа устанавливается всегда несколько ниже (на 10%), чем уровень давления при запуске насоса. Регулируя давление в устройстве можно корректировать напор воды. Чем меньшим будет давление газа в гидробаке (но не меньше 1 бар), тем больше он будет вмещать в себе воды.

Напор при этом станет неравномерным — сильным при наполненном резервуаре и все более слабым при его опустошении. Чтобы обеспечить сильный и ровный поток воды устанавливают давление в камере с воздухом или газом в пределах 1,5 бар.

Напор воды в водопроводе устанавливается с помощью реле. При настройке давления в расширительной камере необходимо учитывать эти значения

Регулировка гидробака в обвязке водонагревателя

Расширительный бак, который используется для горячего водоснабжения, изначально не должен содержать воды. Давление в устройстве устанавливается на показателе, который на 0,2 больше чем верхний порог отключения насоса.

Например, если реле настроено на отключение оборудования при показателях давления в 4 бар, то давление в газовом отсеке расширительного бака должно устанавливаться на значении 4,2 бар.

Установленный в обвязке водонагревателя, бак не служит для поддержания давления. Он призван компенсировать расширение тогда, когда происходит нагрев воды. Если установить давление в нем на меньшее значение, то в баке будет постоянно находиться вода.

Нормативные требования к расширительным бакам

Норматив СП 41-101-95

Расширительные баки должны быть цилиндрической формы. Для баков с внутренним диаметром корпуса до 500 мм должны приниматься плоские приварные или эллиптические днища, а при диаметре более 500 мм только эллиптические.

Расширительные баки должны быть оборудованы предохранительными клапанами.

Предохранительные устройства должны быть рассчитаны и отрегулированы так, чтобы давление в защищенном элементе не превышало расчетное более чем на 10 %, а при расчетном давлении до 0,5 МПа – не более чем на 0,05 МПа. Расчет пропускной способности предохранительных устройств должен производиться согласно ГОСТ 24570.

Норматив СП 31-106-2002

Для компенсации температурных расширений теплоносителя в независимых системах отопления следует предусматривать расширительные баки.

В системе водяного отопления с искусственным побуждением циркуляции теплоносителя могут использоваться открытые или закрытые расширительные баки, располагаемые в помещении теплогенератора. Рекомендуется применять расширительные баки диафрагменного типа с тепловой изоляцией.

Требуемая вместимость бака устанавливается в зависимости от объема теплоносителя в системе отопления.

Норматив СП 41-104-2000

Для приема излишков воды в системе при ее нагревании и для подпитки системы отопления при наличии утечек в автономных котельных рекомендуется предусматривать расширительные баки диафрагменного типа.

Норматив СП 41-102-98

Не допускается применение металлополимерных труб для расширительного, предохранительного, переливного и сигнального трубопроводов.

СНиП 2.04.01-85

Водонапорные и гидропневматические баки питьевой воды, а также баки-аккумуляторы необходимо изготовлять из металла с наружной и внутренней антикоррозионной защитой. При этом для внутренней антикоррозионной защиты надо применять материалы, разрешенные Главсанэпиднадзором России. Для баков-аккумуляторов систем горячего водоснабжения тепловую изоляцию следует предусматривать по расчету.

Гидропневматические баки должны быть оборудованы подающей, отводящей и спускной трубами, а также предохранительными клапанами, манометром, датчиками уровня и устройствами для пополнения и регулирования запаса воздуха.

Запас воды в баках-аккумуляторах, устраиваемых в бытовых зданиях и помещениях промышленных предприятий, следует определять в зависимости от времени их заполнения в течение смены, принимаемого при числе душевых сеток: 10–20 – 2 ч; 21–30 – 3 ч; 31 и более – 4 ч.

В следующей статье я расскажу об обратном клапане.

РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Устройство и функции расширительного бака

Расширительный бак предназначен для поддержания давления в системе подачи воды. Чаще всего для водоснабжения используется закрытое оборудование мембранного типа. Оно представляет собой емкость, внутри которой установлена резиновая мембрана. Она делит устройство на две камеры: воздушную и водную. После запуска системы электронасос заполняет последнюю водой. Объем воздушной камеры при этом уменьшается. Чем меньше объем воздуха в баке, тем выше давление.

В качестве расширительного бака для системы водоснабжения используется конструкция мембранного типа. Резиновая диафрагма делит устройство на две камеры: воздушную и водную

Как только оно превысит запрограммированную отметку, насос будет автоматически отключен. Включится же он только после того, как давление упадет ниже минимальной запрограммированной отметки, при этом вода начнет поступать из водяной камеры бака. Цикл «выключение-включение» повторяется автоматически. Давление в системе можно проверить по  манометру, который может быть установлен на оборудовании.  Устройство можно настроить, выбрав предпочитаемый диапазон рабочего давления.

Установленный в системе водоснабжения мембранный расширительный бак выполняет сразу несколько функций:

  • Поддерживает давление при отключенном насосе.
  • Защищает систему от возможного гидравлического удара, спровоцированного перепадами напряжения в сети или попаданием в трубопровод воздуха.
  • Сохраняет под давлением некоторое количество воды.
  • Защищает насосное оборудование от преждевременного износа.

Использование расширительного бака дает возможность при малом водопотреблении не включать насос, а покрывать потребности в воде за счет жидкости, хранящейся в баке.

Расширительный бак как аккумулятор

Емкость подключается к системе с целью накопления дополнительной воды на тот случай, если водоснабжение прекратится. Принцип действия такой: бачок соединяется патрубком с трубами водопровода в любой точке, и при открытии крана вода начинает заполнять емкость. На соединении установлен обратный клапан, не позволяющий воде выливаться обратно.

Как только жидкость попадает внутрь, мембрана начинает двигаться вверх до тех пор, пока давление сжатого воздуха над ней не сравняется с давлением воды в системе. Стоит учитывать, что полезный объем бака составляет примерно половину от общего. В моменты отключения подачи водоснабжения, жидкость можно выкачивать из емкости через другой клапан.

Расширительный бак для бойлера

Вода имеет свойство расширяться при нагревании. Когда повышается ее температура, объем начинает возрастать. Так как емкость нагревательной системы изначально заполнена полностью, избыточная жидкость вытекает.

Правила обслуживания гидробака

Плановый осмотр расширительного бака заключается в проверке давления в газовом отсеке. Необходимо также провести осмотр клапанов, запорной арматуры, воздухоотводчика, проверить работу манометра и реле давления воды. Чтобы убедиться в целостности бака проводят внешний осмотр.

Во время профилактического обслуживания, следует измерять давление в гидробаке и корректировать его, если необходимо

Несмотря на всю простоту устройства, расширительные баки для водоснабжения все же не вечны и могут сломаться. Характерные причины — разрыв мембраны или потеря воздуха через ниппель. Признаки поломок можно определить по частому срабатыванию насоса, появлению шума в системе водопровода. Понимание принципа работы гидроаккумулятора — это первый шаг к правильному обслуживанию и устранению неисправностей.

Виды систем отопления

Существуют две основные разновидности отопительных систем – открытые (незамкнутые) и закрытые (замкнутые). Первые являются самыми простыми, теплоноситель в них течет по трубам самотеком, без помощи насосов, повинуясь законам физики. Расширительный бак для отопления открытого типа располагается в самой верхней части контура – выше, чем верхняя линия установленных в здании батарей. Давление в таком контуре отопления достаточно маленькое, близкое к атмосферному.

Расширяясь под воздействием тепловой энергии, теплоноситель нуждается в частичном удалении из отопительного контура. Именно для этого и служит простейший расширительный бачок для отопления открытого типа, смонтированный выше всех установленных в доме радиаторов (часто ставится на чердаке). В него направляются поступающие из труб излишки. Если их образуется слишком много, часть из них самотеком удаляется из отопления через патрубок, приваренный к расширительному бачку.

Несмотря на размеры и кажущуюся простоту работы, расширительные бочки играют важную роль в надежности работы всей отопительной системы.

Теплоноситель в открытых (незамкнутых) системах отопления напрямую соприкасается с атмосферным воздухом, так как расширительные бачки здесь не герметичны. И если в трубах и радиаторах образуются воздушные пузырьки, они удаляются через сам бак, без использования специальных клапанов. Помимо расширительного бака для открытой системы отопления, здесь нередко устанавливаются циркуляционные насосы – в большинстве случаев они монтируются сразу после котла, вместе с байпасом.

Закрытые (замкнутые) системы отопления являются герметичными – в них теплоноситель не контактирует с атмосферным воздухом. Особенности монтажа таких систем:

  • Обязательное применение циркуляционных насосов – для обеспечения правильной циркуляции теплоносителя;
  • Обязательное применение группы безопасности – она отвечает за сброс давления;
  • Обязательное применение автоматических спускников воздуха – не нужно объяснять, за что они отвечают.

Теплоноситель здесь течет под давлением, создаваемым циркуляционным насосом

И если в открытых системах уделяется особое внимание уклону труб, то здесь этот уклон не нужен. Главным достоинством закрытого отопления является быстрое и гораздо более равномерное распределение тепла по обогреваемым помещениям. Вы можете смонтировать расширительный бак для отопления закрытого типа в любой произвольной точке дома – около отопительного котла, на высоте второго этаже и в любом другом месте

Но чаще всего расширительные бачки систем отопления закрытого типа ставят около отопительных котлов, вместе с группами безопасности

Вы можете смонтировать расширительный бак для отопления закрытого типа в любой произвольной точке дома – около отопительного котла, на высоте второго этаже и в любом другом месте. Но чаще всего расширительные бачки систем отопления закрытого типа ставят около отопительных котлов, вместе с группами безопасности.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Все элементарно просто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
