Подключение автоматов в распределительном щите

Расцепитель

Для отключения автомата при возникновении аварийных ситуаций устройство комплектуется расцепителем. Существует несколько типов этих механизмов, конструктивно отличающихся друг от друга и работающих по различным принципам.

Тепловой расцепитель

Конструктивно этот элемент включает в себя спрессованную из двух разных металлов с неодинаковым коэффициентом нелинейного расширения пластину, которая подключается в цепь под нагрузкой и называется биметаллической. При работе расцепителя проходящий через пластину поток электронов нагревает ее.

Поскольку коэффициент расширения металла меньше, чем у пластины, она выгибается в его сторону. Когда номинал тока превышает допустимую величину, изогнутая пластина, воздействуя на спусковой механизм, отключает автомат. Если температура окружающего воздуха отклоняется от нормы, выключатель также срабатывает.

Магнитный расцепитель

Расцепитель этого типа представляет собой катушку, в состав которой входит изолированная обмотка из меди и сердечник. Так как по ней протекает нагрузочный ток, подключаться в цепь она должна последовательно с контактами. Если ток нагрузки превысит допустимый номинал, сердечник переместится под воздействием магнитного поля расцепителя и посредством отключающего устройства разомкнет контакты пакетника.

Селективные автоматы с полупроводниковым расцепителем

Эти устройства оборудованы специальной панелью, на которой устанавливается время отключения автомата. Они обеспечивают временную задержку в случае короткого замыкания, что позволяет при возникновении нештатной ситуации отключить аварийный участок, не прекращая при этом подачи питания на объект.

Автоматический выключатель без расцепителя называется разъединителем.

Правила подключения

Для самостоятельной установки устройства защитного отключения следует придерживаться ряда правил. Наиболее важные из них следующие:

При монтаже проводки необходимо строго соблюдать схему. Провода подключаются согласно их буквенной или цветовой маркировке. В идеале на руках у монтажника должна быть схема. Устройство защитного отключения подсоединяется только после вводного автоматического выключателя

Подключение к сети без автомата недопустимо

Следует обращать внимание на технические характеристики подключаемого УЗО. Если в сети будут протекать токи в 20-25 А, то защитное устройство выбирается не менее чем на 32 А

Запрещено использовать в роли заземлителя радиаторы отопления или водяные трубы

Подобный халатный подход чреват летальным исходом для кого-нибудь из соседей. Общее правило — все электромонтажные работы проводятся со снятием напряжения за исключением случаев, при которых отключение невозможно.

Автомат до счетчика или как правильно подключить электросчётчик в частном доме

Менял на днях проводку частично у себя в частном доме и решил сразу поменять прибор учёта электроэнергии.

Дом питается электричеством от одной фазы и элекстросчётчик купил тоже однофазный Называется счётчик СЭО-1.20Д., максимальный ток 80 ампер. Счётчик изображён на картинке. За информацией что и как делать, я пошёл в местное отделение энергосбытовой компания и там написал заявление, что я снимаю старый электросчётчик,

а значит и пломбу на нём и буду устанавливать новый электросчётчик вместо него. И тут же в кабинете работникам энергосбыта я сказал, что я хочу установить

автоматический выключатель до счётчика, т.е. на вводе электричества в дом с уличной стороны и устройство защитного отключение (УЗО) после

электрического прибора учёта. На что они мне категорически запретили ставить автомат до счётчика, несмотря на мои удивления и возмущения.

В правилах (ПУЭ), и также по технике безопасности и вообще согласно нормальной логики автоматический выключатель должен стоять на самом вводе в дом электричества 220 вольт.

Пол дня я наверно в конторе энергосбыте убеждал, доказывал, спорил.

На что они мне отвечали, типа нет у нас такой информации и что если будет стоять выключатель до счётчика, то я теоретически могу подключаться к нему и воровать электроэнергию.

Как раз на пике нашего спора, в кабинет случайно зашёл ихний главный инженер, который сказал, что автоматический выключатель не только можно, но и нужно устанавливать на вводе в дом, т.е. до электросчётцика.

Кстати такие небольшие электрощитки продаются в большом ассортименте в электромагазинах.

Это я к тому, что работники энергосбыта искуственно на пустом месте создают трудности, буквально вставляют палки в колёса людям из-за свой некомпетентности, не имея информации что и как можно и нужно делать, а может и не зная или не понимая сути вопроса.

В итоге я установил автоматический выключатель до счетчика на 50 ампер на улице прямо рядом с вводом в дом 220 вольт. На 50 ампер потому что планирую выполнять сварочные работы сварочным инверторным аппаратом, который включается в розетку естественно после счётчика и ток в сети 220 вольт при сварке возможно будет теоретически подниматься до 30-40 ампер.

Поместил этот выключатель в специальный пластмассовый щиток, купленный в магазине за 150 рублей.

А внутри дома в кладовке установил элекросчётчик и после него (УЗО) устройство защитного отключения на 32 ампера. Два эти выключателя через как бы счётчик соединяются между собой проводом ВВГ 2х10 квадратов. К сварочной розетке подходит провод 2х6 квадратов, а к остальным розеткам и освещению где-то 2х2,5 а где-то 2х1,5 квадрата.

Когда все эти работы закончил, то пригласил работника энергосбыта. Он быстренько опломбировал новый электросчётчик, заклеив липкой лентой болт закручивающий крышку счётчика и автоматический выключатель на улице, точнее электрощиток с выключателем. Он тоже наклеил эту липкую специальную ленту на корпус и крышку щитка с выключателем (смотреть на картинке).

Особенности комплексной работы защитных приборов

Для понимания, как нужно ставить УЗО – после или до автомата, нужно разобраться в функционале установки. Наглядным примером будет система из учетного прибора, устройства защитного отключения, дифавтомата, подкинутого на одну линию.

Напряжение от трансформатора будет проходить через УЗО и счетчик, подаваясь к розеткам. Если защиты нет, прибор отключения сгорает. Отсутствие расцепителя перед счетчиком также приведет к возгоранию линии. Оптимальный вариант – защитный аппарат с двух сторон.

По требованиям ПУЭ двухполюсные модификации автоматов ставятся до учетного прибора. Перед ним его ставить не нужно – лучше защитить линию от УЗО до потребителей.

Типовая схема ввода однофазной сети

Однако из всех схем подключения однофазного счетчика нужно выбрать ту, которая подходит для конкретного случая. Различия выражаются в следующих факторах:

  1. Нет ввода для организации заземления.
  2. Не предусмотрен входной автомат перед счетчиком.
  3. Отсутствует размыкающий рубильник.
  4. Не предусматривается разветвление контуров.
  5. Наличие и тип защитного устройства.

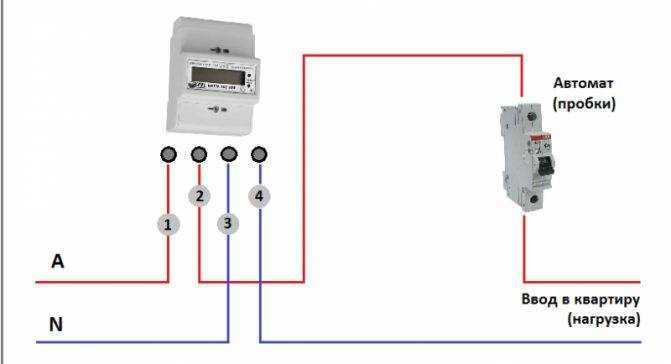

Подключение электросчётчика по схеме

Подключение счетчика без автоматов и УЗО является нецелесообразным. Скачек напряжения, перегрузка цепи, короткое замыкание приведет к выходу из строя всех потребителей, запитанных в системе энергоснабжения. Поэтому защита обязательна, тем более, устройства автоматического размыкания стоят недорого.

Схемы подсоединения УЗО с выключателем

Подключать защитное оборудование нужно на два кабеля. По первому пойдет ток нагрузки, по второму – будет направлен на внешний контур от потребителей. Чтобы не задумываться, УЗО ставиться до автомата или после, следует воспользоваться популярными схемами.

На несколько групп дифавтоматов – одно УЗО

Пункт 7.1.79 ПУЭ допускает организовывать защиту нескольких линий при помощи УЗО. Аппарат нужно поставить сверху, потом – выключатели на группы потребителей. При коротких замыканиях ток проходит через УЗО к автомату группы, потом на кабель питания и к потребителю. Если номинал приборов подобран правильно, не один из них не повредиться.

Схема проводки

Выбирая электрощиток, необходимо знать, какое количество автоматов в нем будет установлено, это определяется, исходя из схемы проводки. Пример реализации показан на картинке. Допустим, нам требуется сделать разводку с заземлением для однокомнатной квартиры, кухня которой оборудована газовой плитой.

В этом случае разводку на элетрощитке оптимально выполнить так, как показано на рисунке.

Разводка щитка для однокомнатной квартиры

Обозначения на схеме:

  • L – фазовый провод;
  • N – ноль;
  • PE – заземление;
  • A – Автомат двухполюсного типа, устанавливаемый на вводе, ток отсечки должен соответствовать допустимому значению для кабеля, подающего питание;
  • B – счетчик;
  • C, D, E, F – УЗО или дифавтоматы;
  • G, H, I, J, K, L – однофазные автоматические выключатели;
  • M1 – колодка для нулевого провода;
  • M2 – колодка для заземляющего кабеля;
  • OUT1-6 – выходы к проводке в квартире.

Автоматы подбираются в соответствии с максимально допустимым током для кабеля, рекомендуем воспользоваться таблицей, где указаны значения для кабеля с медными (Cu) и алюминиевыми (Al) проводами.

Площадь сечения (мм 2 ) Al, Imax (A) Cu, Imax (A)
0,75 8,0 11,0
1,0 11,0 15,0
1,5 13,0 17,0
2,5 19,0 25
4,0 29 35
6,0 32 42

Поскольку к щитку заходит медный кабель, у которого сечение жил 6мм 2 , мы выбираем автоматический коммутатор с током отсечки 40А, поскольку это ближайший номинал к 42А.

Автомат Siemens C40A

Напомним, что автоматические защитные коммутаторы выпускаются под 6, 10, 16, 20, 25, 32, 40, 50 и 63А.

Далее на схеме у нас выполнено шесть выводов под кабель с сечением жил 2,5мм 2 (именно такой провод используется для подключения выводов OUT1-3 к автоматам в щитке). Один из них (OUT1) служит для розеток в квартире. Кухня подключается отдельно к OUT2. Вывод OUT3 предусмотрен для стиральной машины.

Видео: пошаговая инструкция по установке и подключению УЗО в щитке

Такой принцип компоновки связан с мощностью подключаемой нагрузки. Розетки на кухне выведены отдельно из тех соображений, что к ним потребуется подключать холодильник, микроволновую печь, электрочайник и т.д. Естественно, что одновременно они не будут работать, но даже в этом следует требуется сделать запас мощности не менее 3,5кВт.

Используем формулу для вычисления тока нагрузки I=S/U, где указаны:

  • I – максимальный ток (А);
  • S – планируемая мощность (Вт);
  • U – значение напряжения сети электропитания (В).

Расчет в нашем случае будет следующим: I=3500/220=15,9 A, то есть мы будем устанавливать устройства G, H, I с током отсечки 16А (В16A).

Однофазный автомат В16А

Остальные три вывода OUT4-6 служат для подключения освещения в комнате (OUT4), кухне, санузле (OUT5) и прихожей (OUT6), к последнему может быть также подключен звонок. Для освещения используется кабель с меньшим сечением жил (1,5мм 2 ) и автоматические защитные выключатели с током отсечки 6А.

Защитное устройство B6A

Если в ванной комнате планируется установка бойлера, ему потребуется отдельная линия питания. Автомат для этой цели подбирается, исходя из потребляемой устройством мощности, формула была приведена выше.

Установка

Основной тип крепления автоматов – установка на DIN рейку. Напрямую к стене или корпусу распределительного щитка приборы не прикручиваются.

Прибор может изготавливаться в отдельном корпусе или быть установленным в общий щиток. При монтаже обязательно должен обеспечиваться доступ для электриков.

Вводный автомат должен быть опломбирован. Это обезопасит устройство от несанкционированного подключения. Ограничение доступа осуществляется при помощи заглушки на отверстиях.

Подключение снизу или сверху?

В ПУЭ сказано, что питающий кабель должен присоединяться как правило к неподвижным контактам. А у всех известных фирм неподвижные сверху. Поэтому автомат ввода традиционно устанавливается в распределительном щите сверху слева. Для удобства отводящие линии монтируют сверху вниз . Но если смонтировать наоборот, все функции останутся такие же.

Как подключить трехфазный счетчик

В сети 380 В имеются три фазы, и электросчетчики этого типа отличаются только большим количеством контактов. Входы и выходы каждой фазы и нейтрали располагаются попарно (смотрите на схеме). Фаза А заходит на первый контакт, выход ее на втором, фаза B — вход на 3-м, выход на 4-м и т.д.

Как подключить трехфазный счетчик

Правила и порядок работы такие же, только большее количество проводов. Сначала зачищаем, выравниваем, вставляем в контактный разъем и затягиваем.

Схема подключения 3 фазного счетчика с током потребления до 100 А практически такая же: входной автомат-счетчик-УЗО. Разница только в разводке фаз к потребителям: есть одно- и трехфазные ветки.

Схема подключения трехфазного счетчика

https://youtube.com/watch?v=jaB-iPXHZFs

Необходимые материалы и инструменты

Желательно, если провода будут отличаться друг от друга не только толщиной, но и цветом.

Заблаговременная подготовка инструментов и материалов, которые потребуются для подключения счетчика, также является одной из частей подготовительных работ.

Приготовить заранее необходимо:

  • электрощит, который должен соответствовать всем параметрам и особенностям устанавливаемого счетчика;
  • сам электросчетчик, можно выбрать индукционный или наиболее распространенный электронный вариант;
  • несколько проводов с различным диаметром от 1,5 м. до 6 мм;
  • автоматический выключатель;
  • планки с рекомендуемой шириной 0,35 см;
  • материалы и инструменты для осуществления крепежа;
  • УЗО;
  • изоляционные элементы;
  • изолента;
  • нож с острым лезвием;
  • отвертки различного типа;
  • пассатижи;

Важным условием, от которого зависит безопасность человека, осуществляющего установку и подключение электросчетчика, является обязательное наличие у всех отобранных инструментов изолирующей резиновой ручки, позволяющей избежать ударов электрического тока.

Устройство автомата

Чаще всего автомат представляет собой конструкцию из следующих элементов:

  1. Рукоятка взвода. Она позволяет включить устройство или же отключить при необходимости монтажа.
  2. Включающий механизм.
  3. Контакты. Соединяют и разрывают общую цепочку.
  4. Зажимы. Используются для подключения к защитному устройству.
  5. Механизмы, работающие по условию. Сюда относится биметаллическая платина теплового расцепителя. В некоторых конструкциях присутствует винт регулировки, с помощью которого можно скорректировать силу тока.
  6. Дугогасительная камера. Располагается в любом полюсе прибора.

В зависимости от назначения, автоматы оснащают дополнительными элементами

Как устроен механизм отключения

В автомате присутствует особый механизм, который способствует разрыву цепочки при повышении силы тока.

Существуют различные принципы функционирования подобных устройств:

  1. Электромагнитные. Отличительной особенностью является стремительное срабатывание при наличии замыкания. При резком повышении силы тока в действие приводится катушка, сердечник которой и размыкает цепочку.
  2. Тепловые. Здесь основным элементом является биметаллическая пластинка, которая при повышении температуры меняет форму, выгибается в обратную сторону, за счет чего размыкает цепочку.

Электромагнитные устройства

По аналогичному принципу функционируют электрочайники, из-за чего происходит их отключение при закипании воды. Для разрыва цепи используют и полупроводниковые устройства, но они редко применяются в сетях.

Маркировки на автоматах

Все модели автоматов имеют различные обозначения, по которым их можно идентифицировать. Обычно, большинство производителей предпочитают выпускать такие конструкции, которые могут использоваться в различных условиях и отраслях.

Для того, чтобы исключить ошибки во время подключения, следует разобраться с маркировками на корпусной части:

  1. Логотип. Чаще всего в верхней части автомата можно обнаружить логотип копании производителя. Кроме того, все бренды выпускают изделия определенной цветовой гаммы. Это значит, что рядовому пользователю не составит труда отыскать нужный вариант.
  2. Окно индикатора. Определяет состояние контактов на данный момент. При поломке выключателя в этом окне можно увидеть напряжение в сети или его отсутствие.
  3. Тип устройства. В стандартных сетях обычно используют автоматы типов C и B. Между собой они отличаются коэффициентом чувствительности.
  4. Номинальный ток. Здесь показывается максимальное значение силы тока. Часто указывают два значения – для однофазной и трехфазной сети.
  5. Предельно допустимый ток выключения. Обозначает предел напряжения при замыкании, из-за которого автомат выключается, но при этом остается исправным.
  6. Схема. Иногда на автомате можно встретить даже чертеж подсоединения контактов, который находится в боковой части.

Расположение маркировки

Нормы подключения автомата в щитке согласно ПУЭ

К щиткам и их установке государственные органы предъявляют требования, которые прописаны в ПУЭ и должны отвечать ГОСТу 51778-2001:

  • установленный щиток должен соответствовать документации, в которой четко отражается количество автоматов и их мощность, а также класс и степень защиты;
  • на крышке должен устанавливаться значок напряжения – 380В или 220В;
  • фаза должна быть подключена к неподвижному контакту;
  • материал изготовления – металл или пластик, покрытый негорючей краской;
  • на проводах сделать маркировку с обозначением приборов, которые подключены;
  • между автоматами установить перемычки из шиноприводов;
  • должно быть заземление корпуса ящика. На корпусе должны быть ушки, чтобы сотрудник электронадзора смог установить необходимые пломбы.

Устройство и принцип работы

Устройство автоматического выключателя Двухполюсный автоматический выключатель изготавливается в виде пластикового корпуса, оснащенного снаружи контактами и ручкой для выключения/включения. Рукоятка соединяется со взводом, который обеспечивает движение силовых контактов. Они замыкаются по повороту ручки на «Вкл». Герметичный корпус не дает просочиться внутрь пыли и влаге.

Рабочие узлы расположены внутри. Это два расщепителя – электромагнитный и тепловой, отвечающие за остановку прибора в случае повреждения сети. Устранение возгораний обеспечивает дугогасительная камера. Газы горения выводятся из внутренней части через специальный канал. Для подключения нужно поставить в клеммы защищенные провода и зажать их винтом.

Принцип работы

Принцип работы автомата Дифавтомат с двумя полюсами функционирует по принципу электромагнитной индукции. Измерительный трансформатор-датчик реагирует на различия токов, которые имеют вводной и выводной кабель. Таким образом прибор контролирует протекание дифференциального тока, выключая электроцепь при ненормальных показателях.

Обмотки трансформатора конструируются по типу встречного включения, причем, каждая генерирует собственный магнитный поток в сердечнике. При равности потока ток вторичной обмотки будет нулевым. Наличие в сердечнике магнитного потока активирует появление тока вторичной обмотки, что способствует срабатыванию механизма защиты.

Схема подключения

Чтобы во время монтажа автоматического выключателя не возникли сложности, рекомендуется заранее познакомиться с составом всей схемы. Обычно в щитке находятся следующие элементы:

  • Вводной автомат. Он необходим для контроля качества проводки по контуру. К нему подсоединяются жилы кабеля, а перед ним обычно ставят рубильник.
  • Счетчик. Располагается за автоматом и контролирует расход энергии. В многоквартирных домах его иногда располагают отдельно.
  • УЗО. Это устройство предотвращает пожары и вовремя отключает ток. Его ставят после счетчика или выносят на отдельную линию.
  • Автомат. Каждый ставят на отдельную линию для разных помещений. Правильно установленный прибор вовремя обнаружит перегруз  замыкание, защитив технику и проводку.
  • Диффавтомат. Ставится на отдельной линии, иногда им заменяют пакетники с УЗО.
  • DIN-рейка. Это монтажный элемент, который ставится на задней стенке щитка.
  • Соединительные и распределительные шины. Они соединяют через входную клемму ряд пакетников.

Выбор приборов защиты, в зависимости от сечения провода

Не стоит забывать, что автоматический выключатель защищает от перегрузки именно линию, а не подключаемые к ней устройства. Выбирая автомат для отходящей линии, используйте номинал, ниже максимальной нагрузки провода. Вот небольшая табличка, которая поможет при подборе:

Сечение медного провода, мм2 Номинал автоматического выключателя Допустимая подключаемая мощность
1.5 16 А 3.5 кВт
2.5 25 А 5.5 кВт
4.0 32 А 7.0 кВт
6.0 40 А 8.8 кВт

В таблице указаны усредненные значения, просчитанные с запасом. Более точные параметры рассчитываются для каждой линии индивидуально, в том случае, если в этом есть необходимость.

Как установить электросчетчик в квартире

Подготовительные работы

Перед тем, как подключить счетчик электроэнергии, необходимо провести подготовительные работы. Установить бокс, в котором будет монтироваться все оборудование.

Большая часть современных счетчиков является модульными.  Это значит, что их установка производиться на специальную монтажную рейку, что существенно облегчает и упрощает процесс монтажа. Так же, модульными являются и бытовые серии защитного оборудования, сюда относятся:

  • автоматические выключатели
  • УЗО (устройства защитного отключения)
  • дифференциальные автоматы
  • различные переходные клеммы и нулевые шины
  • ограничители напряжения
  • индикаторы напряжения

Они устанавливаются в специальные боксы, изготовленные из специальной негорючей пластмассы. Эти боксы, могут быть навесными и встраиваемые, иметь различные размеры, которые зависят от количества установочных мест внутри щита.

Бокс используемый в примере, навесного исполнения,  рассчитан на 24 установочные позиции, имеет две дин рейки по 12 мест. Дин рейка —  металлическая пластина, на которую монтируется модульное оборудование.

Бокс состоит из двух основных частей:

  • наружная — защитная крышка с дверкой
  • внутренняя, — в комплектацию которой входят, одна или несколько дин реек, их количество зависит от того, на сколько установочных позиций рассчитан бокс. И нулевая шина, предназначенная для распределения питающего нуля, между всеми отходящими проводами.

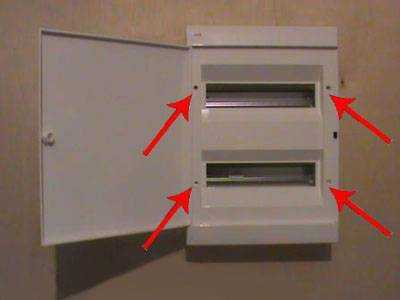

Переходим, к подготовке бокса к монтажу. Снимаем верхнюю крышку. Для этого  необходимо открутить 4 винта крепления наружной крышки.

Перед нами, внутренняя часть бокса. Как видно на ней имеются две, упомянутые выше дин рейки.

И нулевая шина.

Монтируем бокс на стену. Стоит отметить, что согласно требований ПУЭ (правила устройства электроустановок), высота установки счетчика внутри помещения, должна соответствовать определенным размерам, 0,8-1,7 метра от пола. Такие требования обусловлены тем, что бы контролер или пломбировщик, обслуживающей электрической организации, имел возможность, снять показания счетчика без применения табуреток и стремянок. Оптимальной высотой установки, является высота уровня глаз среднего человека, 1,6-1,7 метра.

В зависимости от материала стены, используем необходимые крепления, дюбеля по бетону или саморезы по дереву.

Как подключить автоматы после счетчика в квартире

Электрический щиток в частном доме, на даче, в квартире выполняет двойную функцию: обеспечивает ввод и распределение электричества и создает безопасные условия эксплуатации. Если есть желание разобраться в не самом простом вопросе, можно собрать электрощиток своими руками.

Вводной автомат и счетчик должны ставить представители электроснабжающей организации, а вот дальше, после счетчика, собирать схему можете сами (хотя они не любят терять деньги). Правда перед вводом в эксплуатацию дома вам нужно будет их пригласить, чтобы они присутствовали при пуске, все проверили и измерили контур заземления.

Все это — платные услуги, но стоят они намного меньше, чем полная сборка щитка. Если делать все правильно и по нормам, самостоятельно получится даже лучше: для себя ведь делаете.

Что должно быть в щитке

И в квартире и в частном доме есть несколько вариантов компоновки щитка. В основном это касается места установки вводного автомата и счетчика. В частном доме могут счетчик поставить на столбе, а автомат — на стене дома, почти под крышей. Иногда счетчик ставят в доме, но это если его строили его пару десятилетий назад. В последнее время в доме приборы учета ставят крайне редко, хотя никаких постановлений и указаний по этому поводу нет. Если счетчик стоит в помещении, его можно ставить в щиток, тогда при выборе модели щитка необходимо учитывать габариты счетчика.

Установка

Если все подготовительные работы остались позади, а нужные инструменты и материалы заготовлены и соответствуют всем предъявляемым к ним требованиям, то можно приступать непосредственно к монтажу электросчетчика:

  1. ПУЭ дает предписание, согласно которому, установке счетчика должен предшествовать монтаж защитного оборудования, способному обезопасить от возникновения различных аварийных ситуаций. Такое устройство для защиты можно разместить в разных местах: цокольном щитке, на лестничной клетке, возле самого электросчетчика. Выбор месторасположения зависит от возможностей по установке пломб на оборудовании.
  2. После установки защитного оборудования, можно вернуться к вопросу монтажа счетчика. Первоначально, должен быть установлен автоматический выключатель с двумя полюсами. При помощи специального механизма на обратной стороне, его можно зафиксировать на верхней рейке внутри бокса.
  3. Устанавливается сам электросчетчик. Он имеет на обратной стороне точно такой же механизм, как и автоматический выключатель, поэтом, по такому же принципу подсоединяется к одной из ДИН-реек.
  4. Далее, необходимо добавить однополюсные автоматы. Их количество может различаться, но чаще всего монтируется два автомата на каждый счетчик.

На этом, процесс монтажа электросчетчика закончен и, как можно убедиться на практике, ничего сложного в нем нет.

Сборка электрощита

Перед сборкой щита требуется полностью отключить электричество. Сборка электрощита для частного дома выполняется в следующей очередности:

  • установка реек для счетчика, автоматов и шин;
  • вводный автомат устанавливают и подключают в левом углу сверху;
  • установка остальных автоматов, узо, шин на ноль и заземление;
  • подключается фаза, ноль, заземление. Ноль – синий провод, фаза – красный, «земля» — черно-желтый. Фазы располагаются снизу корпуса.

В электрощите на 380В трехфазная система: три фазы подключаются к вводному автомату, потом уходят на счетчик. Заземление идет от шины к розеткам. «Земля» входного кабеля проводится к шине заземления. Ноль подключают либо напрямую к шине, либо проходит через узо и потом к шине.

Когда монтаж щита на даче закончен, электрощит закрывают на замок и дают напряжение.

Схема электрощитка в квартире с УЗО в отдельных группах

Схема №5

Данная схема уже более совершенна. Ее можно применять как в небольших квартирах, так и в квартирах с общей длиной проводки превышающей 400м. Здесь нет вводного УЗО, так как достаточно выключателя нагрузки (не забывайте про автомат в этажном щите со счетчиком).

Присутствует защита от утечек тока на отдельных группах розеток и сплит системы (кондиционера). Причем один защитный аппарат УЗО стоит на объединенных группах, каждая из которых в свою очередь защищена от перегрузок автоматическими выключателями.

Линии освещения целесообразно защищать от утечек, если вы применяете настенные светильники с металлическими корпусами и периодически их протираете или меняете лампочки не выключая напряжение. В большинстве случаев здесь можно обойтись простыми автоматами.

Та же схемка, но с реле напряжения:

Схема №6

Нормативные документы и правила по щиткам

Все схемы и квартирные щитки должны собираться в соответствии с нормативными документами и не противоречить прописанным там указаниям и правилам

Прежде всего это конечно ПУЭ, но есть еще два документа на которые стоит обратить пристальное внимание:

  • ГОСТ 32395-2013 Щитки распределительные для жилых зданий. Общие технические условия. (скачать)
  • Свод правил по проектированию и строительству СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий» (скачать)

Требования из правил по квартирным щиткам

Замечания и требования из вышеуказанного ГОСТ на которые стоит обратить внимание при сборке и выборе квартирного щитка:

Как подключить проводку к автомату.

Процесс установки и подключения проводки к автомату требует внимательности и знаний инструкций и схем подключения. Каждый автоматический выключатель должен соответствовать своему назначению в распределительном щитке.

Для этого следует поделить провода на узлы (прихожая, спальня, коридор, кухня, санузел, котел).

Когда все готово для подсоединения проводки к электрическим автоматам, необходимо переходить к подключению:

  • сперва автомат крепится на специальную, металлическую рейку (din-рейка). Для этого с тыльной стороны автомата нужно отщелкнуть зажимной клапан вниз. Потом вставить автомат в щиток на планку и защелкнуть зажим, подняв его вверх;
  • зачищаем кончики проводов. Провода крепятся при помощи специальных зажимов, потому, ослабеваем винтовые крепления и вставляем вводной провод в гнездо верхнего зажима. Затем зажимаем крепежный винт до упора, только нужно следить, чтоб не пережать его.
  • в гнездо нижнего зажима вставляем провод, идущий с одного из узлов, и зажимаем его;
  • один автомат уже подключен. Такую же операцию нужно провести со всеми автоматами.

После подключения силового провода к автомату необходимо подключить нулевые провода и провода заземления на соответствующие шины.

Самостоятельное подключение счетчика

Правильно подключить электрический счетчик самостоятельно довольно сложно и опасно. Для этих работ необходимо иметь лицензию и группу допуска не ниже третьей.

Требования закона

Подключение электросчетчика необходимо производить согласно правилам устройства электроустановок (ПУЭ) в следующем порядке:

  1. Монтаж и подключение приборов учета электрической энергии производить только сертифицированным инструментом.
  2. Счетчики должны устанавливаться в ящиках, на шкафах распределительных устройств, имеющие жесткие основания.
  3. Питание к розетке следует подключать через автомат.
  4. Размеры шкафов и ящиков должны обеспечивать комфортный доступ к приборам учета.
  5. Выбор сечения подключаемых проводников производится согласно проектной документации.

Набор инструментов и материалов для монтажа

Для производства монтажа и подключения счетчиков необходимо иметь простой набор инструмента:

  • плоскогубцы;
  • отвертку;
  • индикатор;
  • мегомметр;
  • уровень строительный;
  • лестницу;
  • монтажный пояс.

Материалы выбираются согласно спецификации в проектной документации.

К материалам относятся:

  • защитные автоматические выключатели;
  • проводники и кабели;
  • тросовая продукция.

Схема подключения счетчика

Схемы подключения счетчиков имеют два вида:

  • прямого действия (ток нагрузки до 100 ампер);
  • косвенного действия (через измерительные трансформаторы тока и напряжения).

Однофазного

Однотарифный счетчик двухпроводной сети подключаются по схеме прямого действия, приведенной ниже.

Принципиальная схема подключения однофазного счетчика

На схеме видно, что питание приходит на клеммы счетчика 1 и 3. Потребитель включается через автоматический выключатель или пробки на клеммы 2 и 4. Фазный и нулевой проводник необходимо соблюдать, т. к. счетчик будет работать некорректно.

На видео показано правильное подключение однофазного счетчика энергомера. Снято каналом energomera.

Трехфазного

Трехфазные счетчики могут подключаться как по схеме прямого действия, так и косвенного. Подключение прибора по схеме прямого действия похоже на схему подключения однофазного счетчика. Этот способ предназначен при потреблении тока до 100 ампер. Ниже представлена схема подключения счетчика прямого действия по четырехпроводному принципу.

Принципиальная схема прямого действия для трехфазного счетчика

Питание подключается к следующим клеммам:

  • фаза А-1;
  • фаза В-3;
  • фаза С-5;
  • нуль-8.

Потребительская нагрузка подключается на четные клеммы соответственно 2, 4, 6 и 8. Необходимо строго соблюдать порядок подключения и произвести фазировку напряжения.

На промышленных предприятиях применяется схема подключения косвенного действия, т. е. через измерительные трансформаторы тока и напряжения. Трансформаторы тока имеют вторичный ток при максимальной нагрузке 1 или 5 ампер. На вторичной обмотке напряжения значение составляет 100 вольт. Датчики тока и напряжения должны соответствовать классу точности и полярности подключения.

Ниже представлена схема косвенного подключения прибора учета электрической энергии.

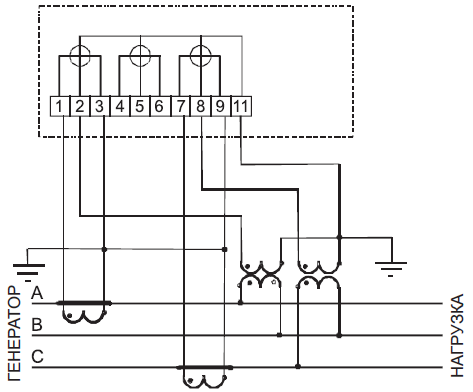

Косвенное подключение трехфазного счетчика

Установка счетчика: основные правила

Установить счетчик следует согласно правилам устройства электроустановок (ПУЭ):

  1. Согласно проектной документации монтируется влагозащищенный шкаф для прибора учета электрической энергии на высоте 0,8-1,7 м от напольной поверхности. Но рекомендовано чтобы счетчик стоял на уровне глаз.
  2. Проводники необходимо использовать медные с сечением от 2,5 мм до 6 мм.
  3. Нельзя допускать скрутки и ответвление проводов.
  4. Установку счетчика своими руками производится с уровнем, чтобы угол наклона не превышал один градус.
  5. При подключении счетчика необходимо промаркировать провода. А также необходимо подключить защитные автоматические выключатели и произвести пломбировку прибора учета.

В случае отсутствия пломбы владелец может быть обвинен в хищении электрической энергии.

  1. Отключается вводной пакетник или автоматический выключатель для безопасного проведения работ.
  2. Выбирается щитовая и проводниковая продукция согласно проекту.
  3. Щит учета устанавливается на место монтажа.
  4. Производится монтаж счетчика на площадку шкафа. На DIN рейку монтируются счетчик, защитные автоматы и система УЗО.
  5. Подключение электросчетчика производится СИП проводниками согласно схеме. Фазировка должна быть соблюдена при монтаже.
  6. Опробование системы учета. Перед включением к сети необходимо произвести замер целостности изоляции с помощью мегомметра
  7. Опломбирование счетчика энергоснабжающей компанией.

При наличии трёхфазных потребителей

Если в доме имеется только трёхфазная нагрузка, то отличие в схеме коммутации будут незначительные. Вместо однофазных автоматов устанавливаются трёхфазные. При подключении трёхфазных потребителей все фазы нагружены одинаково.

Поэтому нет необходимости распределять устройства для устранения перекоса напряжения в сети. Однако, в частном доме трёхфазная схема распределительного щита практически не встречается.

Такая схема может быть применена при подключении гаража или мастерской, где установлены станки с трёхфазным питанием, которые подключаются только к собственному боксу.

Кроме этого, существуют однофазные потребители, это освещение и розетки для подключения дрели, перфоратора или другой однофазной техники. Часто их подключают к собственному боксу.

Выводы и полезное видео по теме

Самостоятельное подключение позволяет сэкономить деньги, но предполагает наличие базовых знаний в электрике. Если придерживаться ном безопасности и пользоваться схемой и пошаговой инструкцией, работы не займут много времени. Однако если нет входного рубильника, придется оформлять вызов мастера, чтобы обесточить стояк (подъезд). В остальном видео станет лучший подспорьем для тех, кто все же решит сделать все собственными руками. Но после вызовите инспектора Энергонадзора, чтобы освидетельствовать счетчик и установить пломбу.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Все элементарно просто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
