Система вентиляции фитнес клуба

Требования СанПИНа к температурному режиму спортивного зала

Каждый вид физических нагрузок предполагает свои оптимальные значения температуры и влажности воздуха. На сегодняшний день эти требования регулируются нормами санпина.

  • Для спортивных комплексов, в которых предполагается наличие мест для зрителей, температура не должна быть ниже 18 градусов тепла
  • Если в спорткомплексе нет трибун для зрителей достаточно 15 градусов тепла
  • Для ледовых катков крытого типа допустимой является температура в 14 градусов
  • В зале для занятий художественной гимнастикой, а также танцевальных классах допустимой является температура в 18 градусов
  • Для силовых тренировок достаточно 16 градусов тепла
  • В школьных залах для занятий физкультурой должен поддерживаться температурный режим в 17–20 градусов

Читать также

3 Сен 2018
Аренда зала хореографии

3 Сен 2018
Зеркала в танцевальном зале

3 Сен 2018
Интерьер танцевального зала

Все статьи

Канальные системы

Эффективную вентиляцию спортзала смогут обеспечить канальные системы. Именно их в подавляющем большинстве случаев используют при проектировке и строительстве, так как они обладают целым рядом преимуществ:

  • Позволяют распределить поступающий воздух наиболее равномерно.
  • Распределение обеспечивается не только в спортивном зале, но и во всех прилегающих к нему комнатах.
  • Интенсивность обмена воздуха.
  • Поддержание комфортной температуры.
  • Отсутствие сквозняков.

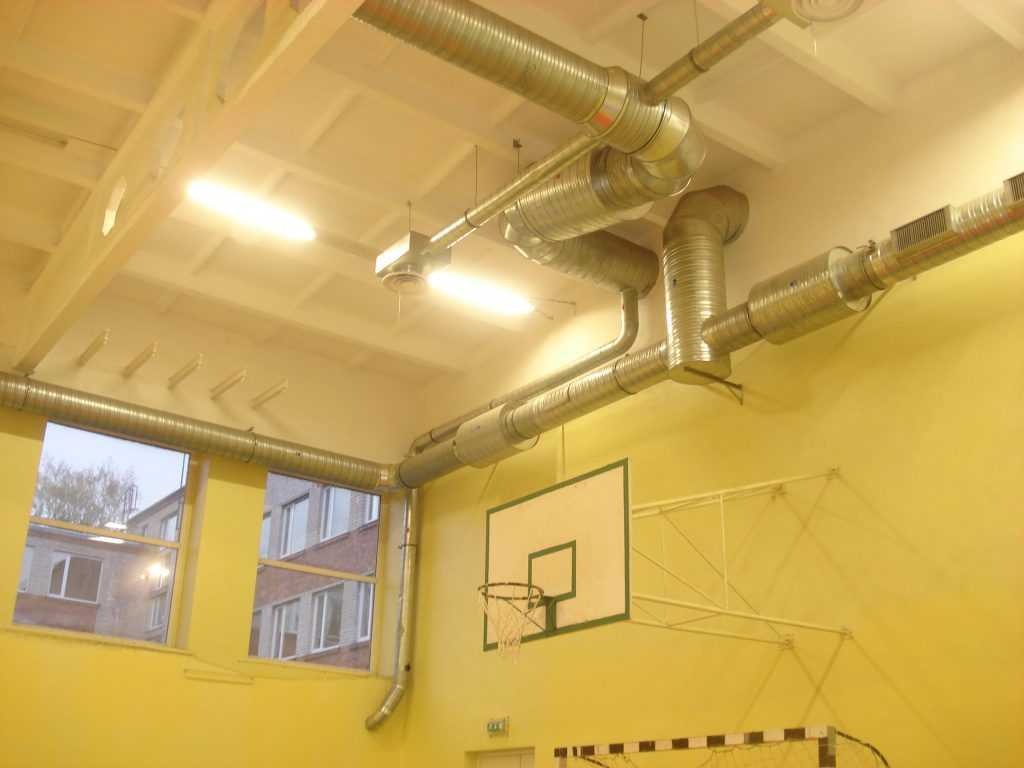

Устройство канальной вентиляции представляет собой множество труб, по которым перемещается воздух. Эти трубы могут быть вмонтированы в стену или закреплены на ней. Жизненно необходимый газ перемещается по ним и выходит в разных местах спортзала. Таким образом, обеспечивается полное вентилирование всего зала.

Чаще всего, само устройство для циркуляции воздуха расположено на крыше. Монтаж в этом месте позволяет сэкономить пространство в зале для тренировок и избавить спортсменов от лишнего шума вентилятора. Хоть он работает не слишком громко, но в зале это очень мешает. В некоторых случаях систему монтируют в стены.

Вентиляция спортивных залов: схема устройства воздухообмена

Вентиляционная система для спортивного зала механического типа должна обеспечивать воздухообмен до 8 раз за час. То есть за 1 час работы воздух в помещении должен полностью смениться не менее 8 раз. Механическая система воздухообмена считается одной из самой распространенных систем. Схема монтажа:

  • приток воздушных масс происходит по воздуховодам, которые направлены под углом к полу в помещении;
  • отверстия для поступления воздуха устанавливаются по всему периметру зала на высоте 4 м;
  • устранение отработанных воздушных масс происходит по средствам установленных канальных вентиляторов. Для больших спортивных залов применяются специальные крышные вентиляционные системы;
  • при возможности создание естественного удаления отработанного воздуха.

Естественная вентиляция в спортивном зале возможна только тогда, когда оконные форточки расположены в верхней части помещения. Если окна установлены низко, и при открытии воздушные массы будут направлены на людей – открывать их категорически запрещается.

Распространенные ошибки при создании вентиляции в спортивном зале

Просто естественной вентиляции в спортзале будет недостаточно

Проблемы с эффективностью вентиляционной системы могут быть связаны с:

  • неправильными расчетами загруженности спортивного зала: при одновременном нахождении большого количества людей в зале появляется духота. Решением при такой проблеме является замена оборудования на более мощное;
  • наличие только естественной системы вентиляции. Решение: установка вентиляторов для обеспечения принудительного воздухообмена;
  • установка оборудования, которое не соответствует расчетам. Решение: полная замена оборудования на соответствующее расчетам.

Вентиляционная система спортивного зала относится к сложным видам вентиляции. При ее создании должны быть учтены многие показатели. Только правильно смонтированная коммуникация способна эффективно выполнять свое предназначение: обеспечивать воздухообмен для комфортабельных занятий физическими упражнениями. Именно поэтому, прежде чем приступить к установке монтажу вентиляционной системы следует провести исследования и выполнить расчеты.

Вентиляция кинотеатров

Регламентируется СНиП 2.04.05-91*, выпуск 2003 г и СНиП 2.08.02-89*. Расчет вентиляции выполняется при полной загрузке зала. Норма подачи воздуха: 20 м3/ч на человека.

Расчетная температура воздуха, кратность воздухообмена и дополнительные указания приведены в таблице.

Система водяного отопления на указанные выше параметры проектируется

для всех помещений. Система двухтрубная, с нижней разводкой магистралей, с попутным движением воды, так как здания кинотеатров обычно большого периметра, но небольшой высоты. Разрешается не предусматривать системы водяного отопления в зрительных залах кинотеатров и клубов вместимостью свыше 375 мест, если расчетная температура воздуха в них за время перерывов между мероприятиями не снижается более чем на 8°С, при расчетной наружной температуре воздуха по параметрам Б. В этом случае подогрев воздуха осуществляется системой приточной вентиляции или системой кондиционирования воздуха перед началом мероприятий в зале.

Системы приточно-вытяжной вентиляции следует предусматривать раздельными для помещений зрительного зала и клубного комплекса, фойе, помещений обслуживания сцены, а также административно-хозяйственных помещений.

В зрительных залах кинотеатров и клубов с глубинной сценой, количество удаляемого воздуха должно составлять 90% от приточного (включая рециркуляцию) для обеспечения подпора в зале. Через сцену следует удалять не более 17% общего объема вытяжных систем.

Применение рециркуляции воздуха в зрительных залах кинотеатров весьма желательно при сохранении нормативной подачи свежего воздуха.

Основная проблема при расчете и конструировании систем вентиляции и кондиционирования это — загрузка зала. По статистике полная загрузка зала встречается в 10% случаев, расчетные метеорологические условия также происходят не чаще.

Помещения Расчетная температура воздуха, °С Кратность обмена воздуха в 1 ч Дополнительные указания
приток вытяжка
Зрительный зал вместимостью 800 мест и более с эстрадой Вместимостью до 600 мест и более со сценой: в кинотеатрах* в клубах и театрах 16 20 По расчету, но не менее 20 м3/ч наружного воздуха на 1 зрителя В холодный период года: для проектирования отопления кинотеатров* -14°С, клубов и театров — 16°С; для проектирования вентиляции расчетная температура воздуха — 16°С (для клубов и театров 20°С); относительная влажность 40 — 45 % при расчетной температуре наружного воздуха по параметрам Б. В теплый период года: не выше 25°С (для кинотеатров* не выше 26°С), относительная влажность 50-55 % при расчетной температуре наружного воздуха по параметрам Б.
Зрительный зал вместимостью до 800 мест с эстрадой Вместимостью до 600 мест со сценой: в кинотеатрах* в клубах и театрах 16 20 То же В холодный период года: для проектирования отопления кинотеатров 14°С, клубов и театров 16°С; для проектирования вентиляции расчетная температура воздуха 16°С(для клубов и театров 20°С).В теплый период года: не более чемна 3°С выше температуры наружного воздуха по параметрам А (для IV климатического района для залов вместимостью 200 мест и более по аналогии со зрительным залом на 600 мест и более)
Сцена, арьерсцена, карман 22

Следовательно, расчетная нагрузка на системы вентиляции и кондиционирования будет происходить только в 1% случаев из всех возможных, так как перечисленные вероятностные характеристики взаимно не связаны. Практически зал может быть полон на половину, треть, четверть или на 10%. Как быть?

Наилучшее решение вопроса — установить тиристорный регулятор частоты вращения двигателей приточной и вытяжной системы с подачей сигнала на регулятор температуры в зале. Меньше людей — снижение температуры вызовет снижение подачи, вплоть до полной остановки систем.

Полиативное решение — запроектировать две пары систем (приточной и вытяжной) на 33% и 67% производительности. Небольшое количество людей — работает пара, обеспечивающая 33% подачи, изменилось наполнение помещения — вместо первой работает вторая пара с 67 % подачи. Полный зал — работают все системы.

Как рассчитать вентиляцию в спорткомплексе

В проекте «вентиляция в фитнес клубе» следует рассчитать кратность воздухообмена с помощью приведенной ниже методики, а варьироваться показатели будут в соответствии с интенсивностью и родом физических нагрузок. Нормативы кратности демонстрируют и диктуют, сколько раз в течение часа должно происходить полное обновление воздуха, сменяя отработанные потоки на свежие.

Система вентиляции и кондиционирования предусматривает следующие параметры:

1. В тренажерном и аэробном зале показатель притока должен составлять-3 м3, а вытяжка-2 м3; 2. В классах, предназначенных для учебы и отдыха судей и тренеров – приток должен составлять 2 м3, а вытяжка — 3 м3; 3. В гардеробах отток — 2 м3; 4. В душевых, помещениях с повышенной влажностью, приток составлять 5 м3, а отвод 10 м3; 5. Для комнат, где производится сушка одежды приточная и вытяжная вентиляция должны образовывать показатель в 2 м3.

Нормативы кратности обновления воздуха

Вентиляция в фитнес клубе и кратность воздухообмена, варьируются в зависимости от рода проводимой деятельности, поэтому и нормы предусмотрены разные (описаны выше). В помещениях, назначением которых является проведение тренировок, следует учитывать максимальное количество людей, на которых рассчитан зал для занятий спортом. И перед установкой вытяжной вентиляции, следует рассчитать требуемый объем воздуха по формуле:

P=N*L (норм),

где N – максимально допустимое количество людей; L – нормативное значение потребляемого воздуха, в случае интенсивных нагрузок. Если опираться на значение кратности воздухообмена (n), площадь зала (S) и высоту потолков (Н), то воспользоваться также можно формулой:

P=S*H*n.

Искусственная система вентиляции в спортивных помещениях

Искусственная система вентиляции. Искусственной называется такая система вентиляции, при которой воздух перемещается как внутрь спортивного помещения, так и из него при помощи различных вентиляторов

Выделяется местная и центральная искусственная вентиляции. Местная предназначена для вентиляции воздуха только в одном помещении. Например, в окнах или проемах стен, лучше в дальнем от двери углу, устанавливается вентилятор, с помощью которого воздух либо удаляется (вытяжка) из помещения, либо подается (приток) в него.

Центральная искусственная вентиляция — это комплекс специальных сооружений и технических устройств, обеспечивающих воздухом все крытое спортивное сооружение. Она может быть приточной, вытяжной или приточно-вытяжной. Приточно-вытяжная вентиляция в спортивных сооружениях обычно устраивается по следующей схеме, наружный воздух с помощью вентилятора поступает в приточную камеру, в ней он механически очищается от пылевых частиц, а в холодное время еще и подогревается и через вентиляционные каналы подается в помещения.

Для удаления загрязненного воздуха оборудуется сеть вытяжных каналов Они выводятся в общий коллектор на потолочном перекрытии спортивных сооружений, и уже из него воздух удаляется при помощи мощного вентилятора. С гигиенической точки зрения в спортивном зале целесообразнее располагать приточные и вытяжные отверстия искусственной вентиляции на противоположных торцовых стенах.

Такое решение исключает образование в отдельных помещениях застойных зон загрязненного воздуха. Наилучшим вариантом искусственной вентиляции в спортивных сооружениях считается приточно-вытяжная вентиляция. В них обычно она оборудуется с некоторым преобладанием притока воздуха. В некоторых помещениях (душевые, санузлы) оборудуется только вытяжная искусственная вентиляция, в них она должна обеспечить не менее чем 10-кратный воздухообмен, в санитарных узлах — 100 м3/ч вытяжки воздуха на 1 унитаз или писсуар. Системы вентиляции основных и вспомогательных помещений должны быть раздельными.

Когда возводится система, отвечающая за отопление и вентиляцию крытых катков, для холодильных станций  холодопроизводительность машин принимается строго по летним нагрузкам с непременным учетом параметров внутреннего воздуха. При этом температура поверхности льда берется для расчета как минус 8°С при  льде с толщиной в 50 мм. Допускаемая разность температур не должна составлять более 0,5°С.

Современная и гигиенически наиболее приемлемая система искусственной вентиляции спортивных сооружений — кондиционирование воздуха. Она автоматически поддерживает в течение достаточного времени заданные оптимальные параметры воздушной среды температуру, относительную влажность, скорость движения (подвижности) и чистоту воздуха. Воздух, поступающий в кондиционер, подогревается или охлаждается, осушается или, наоборот, увлажняется, очищается от пыли и бактерий и подается в помещение с заданной определенной скоростью

Выбор типа воздуховодов для фитнес-центра

Воздуховоды различаются между собой по форме. Можно их встретить в разных вариантах исполнения, но наиболее популярны прямоугольные (или квадратные) и круглые. Специалисты отмечают, что выбор формы зависит от конкретных условий при монтаже климатической системы. К примеру, прямоугольные (квадратные) воздуховоды довольно компактны, и их можно устанавливать в непосредственной близости от подвесных потолков.

При составлении проектной документации важно подобрать оптимальный тип воздуховода. От его пропускной свободности будет зависеть эффективность работы вентиляционной системы

Нужно исключить перегрузку на приточных и вытяжных установках.

Проектирование включает в себя вычисления площадей сечения для каналов отвода воздуха. Для круглых типов установок используют следующую формулу: S = (π х D2)/4.

Диаметр воздуховода круглой формы (D) рассчитывается в сантиметрах. Прямоугольные и квадратные типы установок имеют иной порядок вычислений: S = A х В.

Буквой А обозначают ширину прямоугольного или квадратного воздуховода в сантиметрах, а буквой В – длину.

Для облегчения задачи, расход воздуха и размер сечений нескольких наиболее распространенных типов воздуховода можно определить с помощью таблицы:

Основные размеры воздушных каналов Площадь сечения канала, кв.см Расход воздуха в зависимости от скорости воздушного потока, куб.м/ч
Для круглого сечения: диаметр трубы, см Для прямоугольного (квадратного) сечения: размеры сторон,см при 2 м/с при 3 м/с при 4 м/с при 5 м/с при 6 м/с
10 6,3х12,5 79 57 85 113 142 170
11 9х10 90 65 97 130 162 194
12,5 10х12,5 125 90 135 180 225 270
14 12,5х12,5 156 112 169 225 281 337
16 10х20 200 144 216 288 360 432
18 16х16 256 184 276 369 461 553
20 10х31,5 315 227 340 454 567 680
22,5 16х25 400 288 432 576 720 864
25 12,5х40 500 360 540 720 900 1080
30 20х35,5 710 511 767 1022 1278 1533
31,5 25х31,5 787 567 850 1134 1417 1701
35 20х50 1000 720 1080 1440 1800 2160
40 25х50 1250 900 1350 1800 2250 2700

Стоит учитывать, что для каждого воздушного канала расчет значений сечения и объема, проходящих через него газов, производится индивидуально. Вычисление потока воздуха в магистрали климатической системы проводится отдельно.

Система проветривания должна создавать приятную атмосферу, а воздушный поток не должен идти с большим напором. Поступление кислорода должно быть незаметным. Это позволит избежать сквозняков в спортивных залах

Также важно выбирать комфортную температуру для проведения тренировок. Если эти условия не будут должным образом соблюдены, то посетители спортивного клуба будут часто страдать от простудных заболеваний

Общие рекомендации

Вне зависимости от типа спортзала при расчёте систем вентиляции рекомендуем придерживаться следующих рекомендаций.

Естественная вентиляция

Естественная вентиляция не может использоваться как основная, но её присутствие крайне желательно. Как минимум следует предусмотреть управление окнами (если это спортзал) для проветривания в летний период. Как максимум – создать отдельную сеть шахт для естественной вытяжки.

Фильтрация

При построении канальных систем с подмешиванием наружного воздуха, его подача должна осуществляться через фильтры классов F7..F8. Это довольно высокий уровень фильтрации, поэтому расчёт силовой установки должен производится с учётом затрат на преодоление аэродинамического сопротивления фильтров.

Скорость движения воздуха

Как уже упоминалось выше, люди во время спортивных упражнений уязвимы перед сквозняками. Более того, предельная скорость движения воздушных масс чётко оговорена в соответствующих СНиП:

  • 2 м/с для бассейнов;
  • 3 м/с в зонах для занятий настольным теннисом, борьбой и на ледовых катках;
  • 5 м/с для всех остальных зон спортивных залов и тренажёрных комнат.

По этой же причине следует избегать использования естественной вентиляции в плохую погоду, а также использовать её как немеханизированный приточный канал.

Специальные материалы для воздуховодов

В составе спорткомплекса можно выделить немало помещений исходящие потоки воздуха в которых содержат активные химические вещества (хлор в бассейнах, озон в соляриях и т.д.).

Чтобы в таких условиях вентиляция служила долго и без поломок, следует проводить тщательный подбор материалов при проектировании воздуховодов.

При этом надо учитывать, что во многих случаях требуемой надёжности можно достичь с помощью установки систем по сбору и нейтрализации конденсата, что будет гораздо дешевле, чем изготовление трубопроводов из нержавейки или иных дорогостоящих материалов.

Звукоизоляция

С учётом того, что для некоторых помещений спорткомплекса в вентиляционную систему необходимо внедрять осушители воздуха, необходимо заранее принять меры для акустической изоляции силовых установок.

Для обычных спортивных залов это не так критично и можно обойтись стандартными методами звукоизоляции, а вот в зданиях бассейнов под установку силовых агрегатов желательно предусмотреть отдельное помещение.

Требования СНиП

СНиП 31-06-2009 определяет все эти факторы. Эти ценности должны быть учтены на этапе планирования школ.

Воздухообмен на человека:

  • 20 м³/ч для столовых;
  • 80 м³/ч для спортивных залов.
  • 20 м³/ч для классных комнат;

Температура в помещении будет находиться в пределах от +16 до +22°C в течение всего года.

Допустимый уровень шума в школах составляет 110 дБ.

Нормативные требования и стандарты

При проектировании и расчете системы вентиляции учитываются следующие факторы:

  • Уровень шума во время работы оборудования;
  • Температурные условия и т.д.
  • Количество всасываемого воздуха;
  • Комфортные условия в классе в течение длительного времени;
  • Показатели воздухообмена;

Некоторые из вышеперечисленных условий должны быть выполнены сегодня в соответствии с правилами. Требования к вентиляции учебных зданий определены в СНиП 41-01-2003, СНиП 31-06-2009 и СНиП II-65-73. Основными стандартами являются:

  1. Скорость обмена воздуха для каждого типа номеров. Расчеты на одного человека должны быть следующими:
  • 80 м3/ч для спортивных залов;
  • 20 м3/ч в залах общественного питания.
  • 20 м3/ч в классах и аудиториях;
  1. Допустимая температура в помещении составляет от 16 oC до 22 oC. Температура регулируется путем установки дополнительных нагревательных приборов. Системы кондиционирования воздуха используются для контроля в теплое время года.
  2. Предельный уровень шума, издаваемого устройством, составляет 110 дБ или менее. Звук вентилятора усиливается стенками воздуховодов, поэтому для снижения уровня шума используются специальные пластины.
  3. Пожарная безопасность. Если вентиляционная система не защищена от открытого пламени, власти могут запретить ее эксплуатацию. Для достижения требуемых условий используются контрольно-измерительные приборы и устройства автоматики, отключающие агрегаты в случае пожара.

Законодательные требования включают и другие параметры, которые учитываются в проектной документации. Работы по вентиляции выполняют только профессиональные организации.

Несколько примеров

Системы вентиляции отличаются своим разнообразием. Главное – это выбрать наиболее подходящий вариант согласно вашему бюджету, площади помещения и особенностей здания. В качестве примера можете изучить несколько оптимальных вариантов устройства или же воспользоваться одним из них.

В первом случае система кондиционирования, располагающаяся на крыше здания, объединена с вентиляцией и имеет секцию вентилируемой вытяжки. Сама вентиляция обеспечивается наружным и рециркуляционным (то есть повторным) потоком кислорода. Подобное устройство позволяет решить сразу две проблемы: вопрос поддержания оптимальной температуры и процесс эффективной вентиляции. Так как присутствует система кондиционирования, зимой воздух подогревается, а в летний период охлаждается. Свежий кислород поступает через вентиляционные решётки, размещённые на стенах, а вытяжка проходит через скрытые полости и плафоны на потолке.

Во втором случае устройство кондиционирования и обмена кислорода в спортзале основывается на базе главного кондиционера. Вытяжка и нагрев происходит в теплообменнике с перекрёстно-точным устройством. Хотя подобное решение и требует значительных трат для установки, во время эксплуатации оно удивит экономией вашего бюджета.

Всё дело в рекуператоре – устройстве в системе вентиляции, через который утилизируется тёплый использованный кислород. Однако утилизация не проходит бесследно – поступающий воздух обогревается именно за счёт него. Как было сказано выше, такой подход затратный вначале, но экономный на всех этапах использования. Применение такого устройства позволит платить за отопление на 40-50% меньше.

Поддержанием оптимальной температуры в перекрёстно-точной системе занимается центральный кондиционер. Так, если в зале преобладает духота, в работу одним за другим включаются дополнительные секции вентиляторов, которые будут работать, пока не микроклимат не станет более благоприятным. В качестве источника холода используется холодильная машина и насосная станция, которые, как и сама система, устанавливаются на крыше. В результате чистый тёплый или охлаждённый воздух поступает в спортзал через специальные распределители, располагающиеся на полу. А плафоны на потолке занимаются удалением использованного кислорода.

Вентиляция спортзала: организация воздухообмена

Вентиляционная система в спортивном зале создается с учетом технических особенностей помещения и его габаритов

Также следует обратить внимание и на количество посетителей в день. В независимости от высоты расположения спортзала и его площади кратность обмена воздуха составляет 1 раз за 7,5 минут, что значительно выше требований, применимых к частным домам, частота воздухообмена в которых может осуществляться 1 раз в 20 мин

Также расчеты касаются и количества спортсменов, находящихся в зале: на одного человека, занимающегося спортом, должно приходиться 80 м3 кислорода. В том случае, когда спортзал оснащен местами для зрителей учитывается и их необходимость в свежем воздухе, объем которого составляет 20 м3. Для комфортного занятия спортом воздухораспределители в спортивном зале устанавливаются на высоте до 3 м для частных спортивных клубов, и на высоте 4 м для общественных спортзалов.

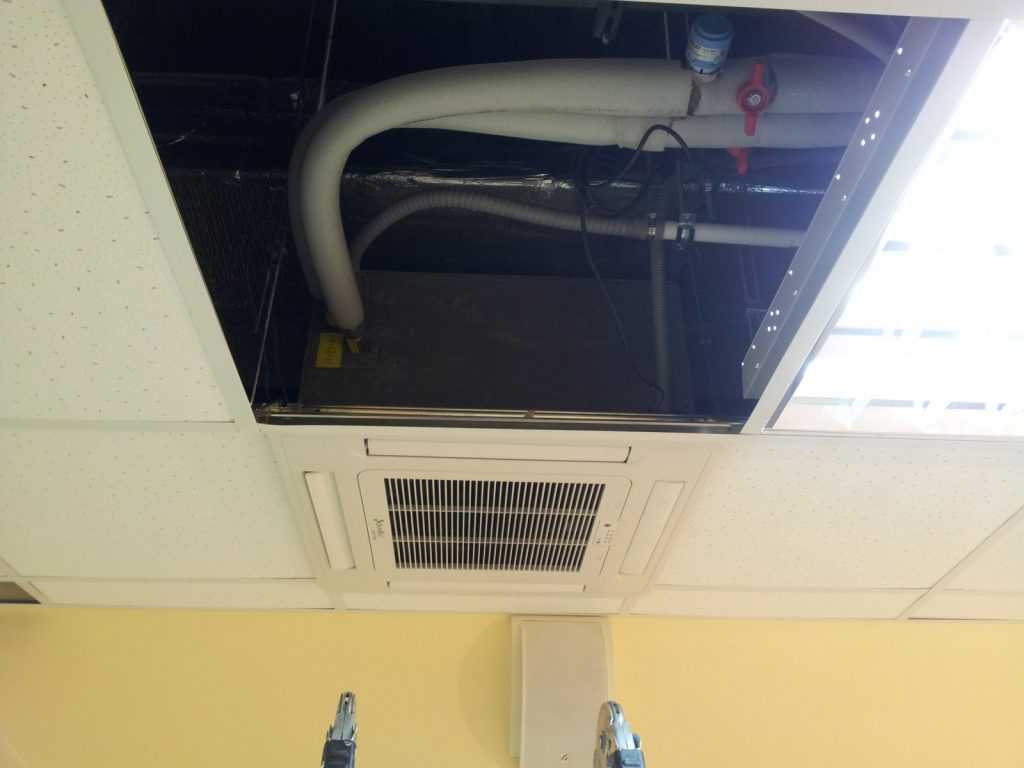

Воздуховоды вентиляции спрятаны за декоративной потолочной облицовкой

Согласно СНиП 2.08-02-89 в спортивном зале без мест для зрителей оптимальной является температура +18 градусов, кратность воздухообмена составляет «3» для притока свежих воздушных масс и «2» для вытяжки отработанного воздуха. Для устранения дисбаланса, возникающего в результате разного количества подачи и вытяжки свежих воздушных масс, в коридорах и обслуживающих помещениях приток свежего воздуха подается с учетом разницы в таких показателях.

Расчет и проектирование

При проведении расчетов вентиляции в спортзале необходимо определить минимальную производительность системы. Для этого можно воспользоваться следующей формулой:

V = a*L

Согласно формуле, V – производительность, a – количество лиц, одновременно занимающихся в зале или находящихся внутри в качестве зрителей, L – норма воздушного обмена. Также при создании проекта вентиляции в спортивном зале следует взять в расчет нормы. В этом случае формула будет следующей:

V=n*S*H

По этой формуле V = производительность, n – установленная строительными регламентами норма воздухообмена, S – площадь помещения, а H – высота.

Кроме того, в процессе проектирования вентиляции в зале необходимо учитывать следующие моменты:

В помещении должны быть окна, желательно, чтобы они оснащались режимом проветривания.
Систему вытяжки лучше проектировать с запасом: необходимо предусмотреть наличие шахт, рассчитать количество вентиляторов и устройств для принудительной циркуляции воздуха.
Если воздух поступает с улицы, систему следует оснастить фильтрами, чтобы атмосфера в зале была максимально комфортной.
Важно позаботиться о хорошей вентиляции не только в зале, но и душевых и раздевалках, в противном случае в здании может образоваться задержка конденсата, что приведет к появлению плесени.
Желательно, чтобы проект предусматривал установку оборудования вдали от мест хранения инвентаря, а самой техникой можно было управлять дистанционно.
