Правила монтажа коммуникаций

Во время установки кондиционера на правильный монтаж трассы для охладительного контура отводится значительное время, что обусловлено факторами:

  • Максимальное расстояние между блоками – 30 м. На расстоянии до 5 м все свойства охлаждающей жидкости сохраняются. Чем больше расстояние, тем больше потерь.

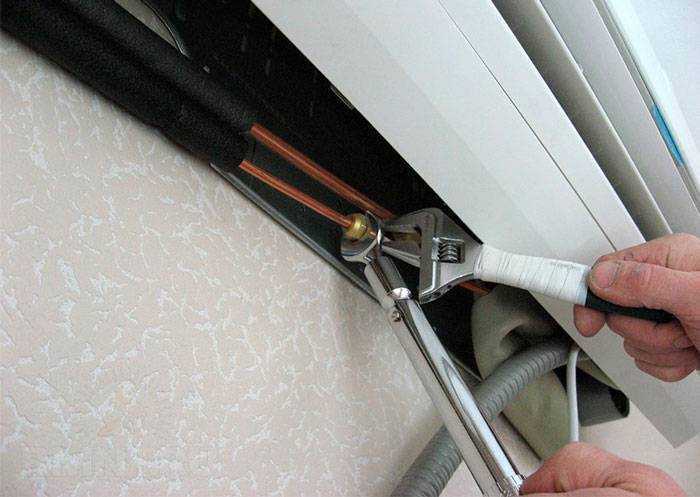

  • Соединение медных труб должно быть герметичным, система подачи фреона максимально заизолирована, чтобы избежать утечки газа, которая снизит рабочие характеристики климат-системы, вплоть до выхода ее из строя.
  • Лучше всего для охлаждающего контура проштробить трассу в стене. Коммуникации будут спрятаны, что сохранит эстетику помещения. Если ремонт уже сделан, трубы закрываются пластиковым коробом. При этом нужно обеспечить доступ к соединениям для сервисного обслуживания.

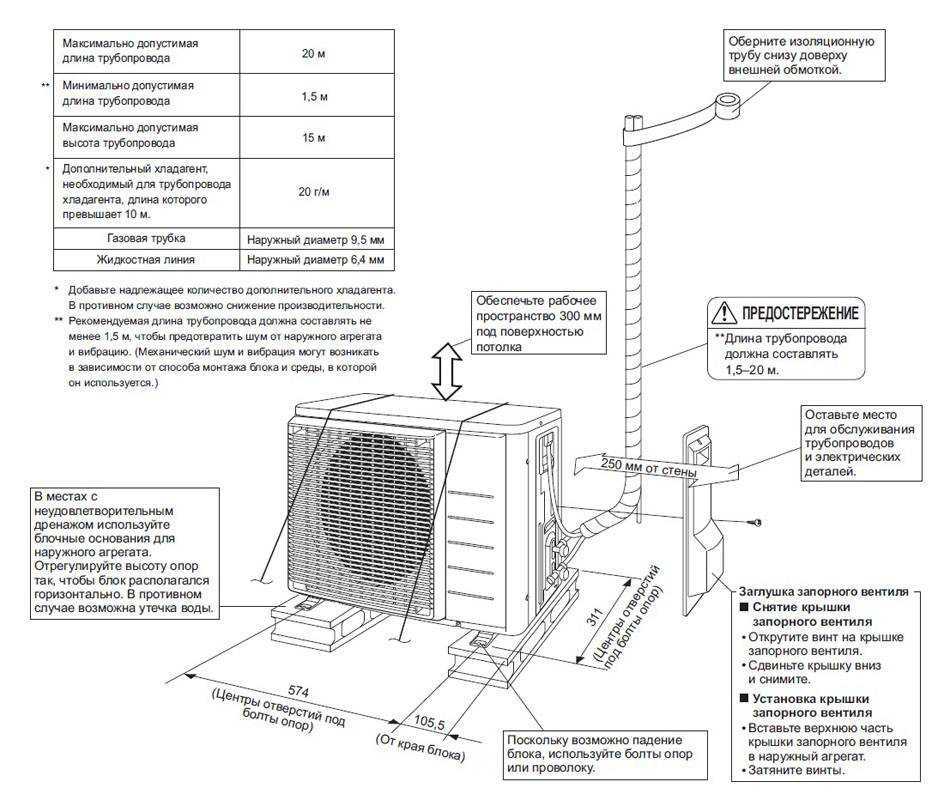

Минимальное расстояние

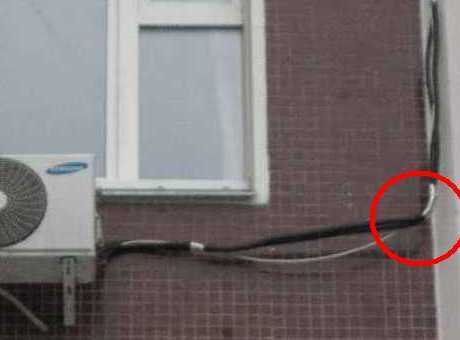

  • Нельзя допускать перегибов фреонового трубопровода, чтобы охлаждающая жидкость циркулировала свободно.
  • Для климат-системы рекомендуется провести отдельный электрический кабель с отдельным выключателем в щитке, чтобы снять нагрузку с общей сети питания, особенно если она уже старая.
  • Все соединения электрических проводов надежно изолировать.
  • Дренажную трубку лучше всего уложить в отдельную штробу.
  • Правильным будет провести патрубок к канализационной трубе для отведения конденсата.
  • Если такой возможности нет, трубу можно вывести возле наружного элемента климат-системы, следя при этом, чтобы конденсат впоследствии не портил фасад здания, не попадал на прохожих.
  • Внутри отверстия наружной стены устанавливается подстаканник, через который пропускаются соединительные коммуникации.
  • Трубы с хладагентом, электрический кабель, дренажный патрубок обязательно упаковываются поролоновой трубой, обматываются виниловой лентой.
  • После крепежа наружной части кондиционера на фасад и подключения климат-системы необходимо провести вакуумацию (минимум 50 мин) при помощи специального оборудования. Так обеспечивается полное удаление воздуха, жидкости из охлаждающего контура, исключая появление коррозии на внутренней поверхности труб.
  • Обязательно провести пробный пуск кондиционера в окончании монтажных работ.
  • Необходимо проверить устройство на отсутствие утечки хладагента, наличие постоянного давления внутри контура, своевременное выведение конденсата. Тестируются основные функции климат-системы.

Преимущества и недостатки самостоятельной установки

Не секрет, что монтаж любого оборудования специалистами стоит денег, и немалых. В погоне за экономией многие покупатели кондиционеров отказываются от установки в пользу самостоятельного монтажа. На практике же возникает ряд вопросов и проблем, которые могут повлиять на работоспособность оборудования.

Это приводит к появлению нежелательных ситуаций, которые из экономии делают настоящую проблему, решить которую без тех же специалистов невозможно. Поэтому, перед тем, как отказываться от помощи тех, кто на монтаже «собаку съел», посмотрите на преимущества и недостатки.

Преимущества:

  • Значительная экономия денежных средств
  • Самостоятельный выбор места и планирование работ в течение дня
  • Качество зависит только от человека
  • Можно выбрать самые качественные материалы для монтажа

Недостатки:

  • Высокие риски поломки оборудования и его неисправности по причине неправильного монтажа
  • Образование большого количества конденсата и риски обрушения, если кондиционер неправильно закреплен на фасаде здания

По сути, установка кондиционера и его подключение не займет много времени, но без навыка работы с оборудованием сделать это будет крайне сложно. Если есть желание проверить силы и доказать себе и окружающим, что в доме есть мужчина, перед работой обязательно изучите подробную информацию о процессе, необходимом инструменте и последовательности действий. Именно от этого будет зависеть результат.

Скупой всегда платит дважды, поэтому самостоятельный монтаж кондиционера не стоит выполнять, если:

  • Нет подходящего оборудования – перфоратор или шуруповерт понадобится однозначно, брать их на прокат или покупать ради одного монтажа невыгодно.
  • Нет навыка в работе с инструментом – некорректные движения могут повредить открытые части тела, а также сам кондиционер или его детали.
  • Отсутствует свободное время – работа ночью или в спешке всегда сопровождается потерями, будь то материальные, моральные или физические убытки.
  • Фасад здания сложный, требует специального разрешения для установки – работа требует не только навыка и аккуратности, но и точности.

Мнение эксперта
Старостин Константин Адреевич
Специалист по монтажу и обслуживанию кондиционеров

Перед началом всех работ распланируйте и набросайте на бумаге нюансы и последовательность установки. Это позволит избежать ошибок еще на этапе планирования, сэкономив деньги, время и силы.

Развальцовка медных трубок

Переходим к этапу подготовки трубок.

Ошибка №5Резать их разрешается только при помощи специального трубореза, никаких ножовок по металлу или болгарок!

При этом делая рез, необходимо держать конец медной трубы строго вниз, дабы исключить любое попадание стружки во внутрь.

Концы обрабатываются риммером.

Риммером действуйте осторожно, чтобы не зацарапать юбку. Качество вальцовки один из самых важных моментов в монтаже кондиционера

https://youtube.com/watch?v=lW7wjQICPOM%3F

Развальцовывание производится спец.инструментом с эксцентриком. Не забывайте перед этим этапом надеть на трубку соединительную гайку!

Ширина развальцовки должна быть такой, чтобы соединение в итоге свободно и беспрепятственно заходило в гайку.

Высота установки трубки в вальцовочный зажим строго регламентируется.

Самый простой и проверенный дедовский способ определить качество вальцовки, по крайней мере на первоначальном этапе – это увидеть свое отражение в “юбке”.

Развальцовку трубок наружного блока придется делать на улице на весу. Иначе магистраль просто не пролезет сквозь отверстие.

Ошибка №7Обратите внимание – если монтаж происходит не в жаркий теплый денек, то занося медные трубки с улицы домой, закрывайте их концы и обязательно выжидайте время, чтобы медь достигла комнатной температуры. Если вы занесете их холодными и открытыми, то вследствие эффекта точки росы, внутри трубки образуется конденсат, который на плохо вакуумированном кондиционере, может привести к печальным последствиям

Если вы занесете их холодными и открытыми, то вследствие эффекта точки росы, внутри трубки образуется конденсат, который на плохо вакуумированном кондиционере, может привести к печальным последствиям.

Особенности установки наружного блока на вентилируемых фасадах

Все большее распространение получает практика передачи функции управления жилым фондом в частные организации. В этом есть определенные плюсы – на частника легче надавить, чем на госконтору, а потому хоть какие-то работы по дому все же выполняются. Но есть и минусы – они и сами не прочь потрепать нервы подопечным жильцам.

В частности – запрещается установка кондиционера на вентилируемый фасад, мотивируя свои требования небезопасностью такого способа. Стоит признать, что они почти во всем правы, но с одной оговоркой – монтировать можно, если использовать специальную методику работ, исключающую возможность непроизвольного разрушения конструктивных элементов наружной облицовки стен.

Как видно из схематического изображения, монтаж кондиционера на вентилируемый фасад нужно производить не на лицевые плиты, которые выполняют декоративно-защитную функцию, а на стенку сооружения. Наружные листы не предназначены для навесных устройств, и дополнительная нагрузка в пятнадцать килограмм весом если не сразу, то позже все-таки оторвет лист от обрешетки.

В качестве альтернативы некоторые установщики могут предложить разместить все оборудование на крыше здания, мотивируя такой подход к решению проблемы более низкой стоимостью работ. Но этого делать не рекомендуется по нескольким причинам:

  • Снижается холодильная мощность из-за большой протяженности хладотрассы.
  • По деньгам может выйти даже дороже за счет стоимости материалов на прокладку длинной трассы.

То есть, затратив одинаковое количество денег, можно получить систему с ухудшенными характеристиками благодаря потерям. Поэтому лучше настаивать на настенном варианте монтажа, или пригласить более компетентных производителей работ.

Основные этапы

Рассмотрим установку стандартного двухблочного кондиционирующего агрегата. С внутренним модулем проблем не будет никаких. Для начала определитесь с местом локализации своего устройства. Идеальный вариант – верхняя или нижняя область простенка сбоку под балконом или окном. Главным критерием в выборе места должна стать возможность сохранения доступа для осуществления техосмотра и ремонта.

Подготовка

Схема установки кондиционера на вентилируемый фасад элементарна в исполнении. Для начала следует выполнить разметку под монтаж, установить кронштейны для опоры. Нивелиром отмечают верхнюю вертикальную линию, затем перпендикулярно ей горизонтальную. Точка пересечения этих отрезков будет местом монтажа первого кронштейна. После выполнения разметки приступают к бурению. Перфоратором следует сделать отверстия чуть меньше, чем диаметр анкеров.

После соответствующей подготовки следует пробурить сквозное отверстие диаметром 8-10 см. Через это отверстие будет проходить медная трубка, электропровода. Следует аккуратно зачистить лузу от сколов. Если здание кирпичное, лучше бить отверстие в межшовном пространстве. Если предполагается атипичное крепление, на лоджиях вместо анкеров применяют шпильки.

Этап установки

После того как все подготовительные этапы пройдены, следует установить в стену кронштейны. Анкера нужно закрутить на максимальную глубину. Перед заключительной фиксацией необходимо проверить горизонтальную и вертикальную оси установки.

Далее следует закрепление модуля. Оптимальное расстояние от радиаторной крышки до стены должно составлять 8-10 см. После проверки соответствия этих параметров модуль следует зафиксировать на кронштейнах посредством оцинкованных болтов. Все время нужно следить за пространственной ориентацией кондиционера. Неправильное положение агрегата может быть причиной быстрой поломки или неправильной работы системы.

Монтаж внутреннего модуля

Залог эффективного функционирования всего устройства – монтаж внутреннего модуля на самом близком расстоянии от внешнего. Лучше заранее продумать расположение обоих. Внутренний короб не должен быть повернут областью, охлаждающей воздух, в сторону спального места или зоны отдыха. Также он не должен находиться в непосредственной близости от нагревательных приборов, штор, жалюзи.

Проделав сквозное отверстие, нужно проштробить стену и в нее спрятать медную трубку и электрический провод. На отмеченный участок можно монтировать пластину для крепления и устанавливать внутренний модуль.

Кондиционер на вентилируемом фасаде

Монтаж провода

Системы кондиционирования нуждаются в прокладывании отдельной электрической линии. Для подключения кондиционирующего агрегата стоит вывести отдельный узел и подключить автоматический выключатель. В инструкции по эксплуатации и установке подробно описывается схема подключения электрического узла.

Завершение работы

После окончания всех монтажных работ следует тщательно заделать все отверстия в стенах при помощи монтажной пены. После высыхания ее излишек нужно срезать при помощи канцелярского ножа. Штробу следует закрыть при помощи строительного раствора.

Определение вентилируемого фасада

Прежде чем заняться установкой кондиционирующей системы, следует четко выяснить для себя, что представляет собой вентилируемый фасад. Облицовку различными материалами проводят для придания дому эстетичного внешнего вида и защиты всей конструкции от влияний внешней среды, вызывающих разрушение. Отделочная часть может состоять из:

  • фасадных кассет;
  • керамогранитных пластин;
  • алюминиевых панелей;
  • разных видов сайдинга.

В качестве облицовочного материала используются готовые панели из металла. К ним прикреплен полиуретановый слой, что дает возможность отказаться от использования минеральной ваты.

Установка кондиционера на фасаде — иные особенности монтажа

Для того чтобы кондиционер правильно работал, был надёжно закреплён и не подвергался воздействию атмосферных осадков, его нужно правильно закрепить и защитить. Существует немало способов установки этой техники.

Но есть основные пункты, единые для всех случаев:

  • Подготовка кронштейнов;
  • Пробивка отверстия в стене под дренажную трубку;
  • Монтаж коммуникаций на внешней стороне;
  • Установка и закрепление внешнего блока;
  • При необходимости установка металлических навесов, козырьков.

На забываем, что в некоторых случаях установка кондиционера на фасаде связана с высотными работами. Для её выполнения применяется альпинистское снаряжение, пожарные машины, авто с выдвижными лестницами и другое оборудование.
По этой причине монтаж должны выполнять исключительно профессионалы высокого уровня. Не поручайте эту задачу любителям. Это может быть опасно. Нередки случаи, когда неправильный монтаж приводил к падению наружного блока с большой высоты.

Подобных неприятностей можно избежать при профессиональном подходе к работам по установке кондиционера. Если соблюдать правила и технику безопасности, у вас не возникнет проблем после установки. Уровень мастерства специалистов из «Главсплитмонтаж» достаточно высок, чтобы не волноваться о том, что что-то будет выполнено неправильно.

Где бурить отверстие под магистраль

С чего начинается работа? Первым делом, выбираете место для установки кондиционера и размечаете отверстие для прокладки межблочных коммуникаций.

Далее приступаете к бурению сквозного отверстия на улицу. Для этого используется бур длиной не менее 800мм и диаметром от 45мм.

Для мощных кондиционеров свыше 2,5квт может понадобиться сверло диаметром 80мм.

Во избежание образования пыли в комнате, при экономном варианте, вешается полиэтиленовый пакет под местом сверления.

Профессиональные монтажники уже давно используют для этого дела строительный пылесос.

Однако при мокром сверлении прочных бетонных стен, никакая защита и пылесосы вас не спасут.

Данное отверстие после прокладки сквозь него всех коммуникаций впоследствии запенивается.

Ошибка №1
Обратите внимание, что для нормального слива конденсата, необходимо бурить под небольшим углом в сторону улицы.

В этом случае конденсат будет выводиться беспрепятственно, а вода не скопится и не заплесневеет в дренаже.

Ошибка №2
Некоторые сначала крепят монтажную пластину под блок, а уже затем бурят.

Это не правильно. Дело в том, что при сверлении в заранее намеченном месте, можно случайно попасть на арматуру.

В итоге отверстие придется переносить. Из-за чего и сам кондиционер внутри комнаты сместится на несколько сантиметров.

При выборе места под сквозное отверстие и расположении наружного блока сбоку от окна, необходимо бурить так, чтобы отверстие в итоге получилось почти по верхнему уровню наружного блока.

Это создаст максимальный уклон для магистральных труб, и поможет избежать попадание масла в испаритель.

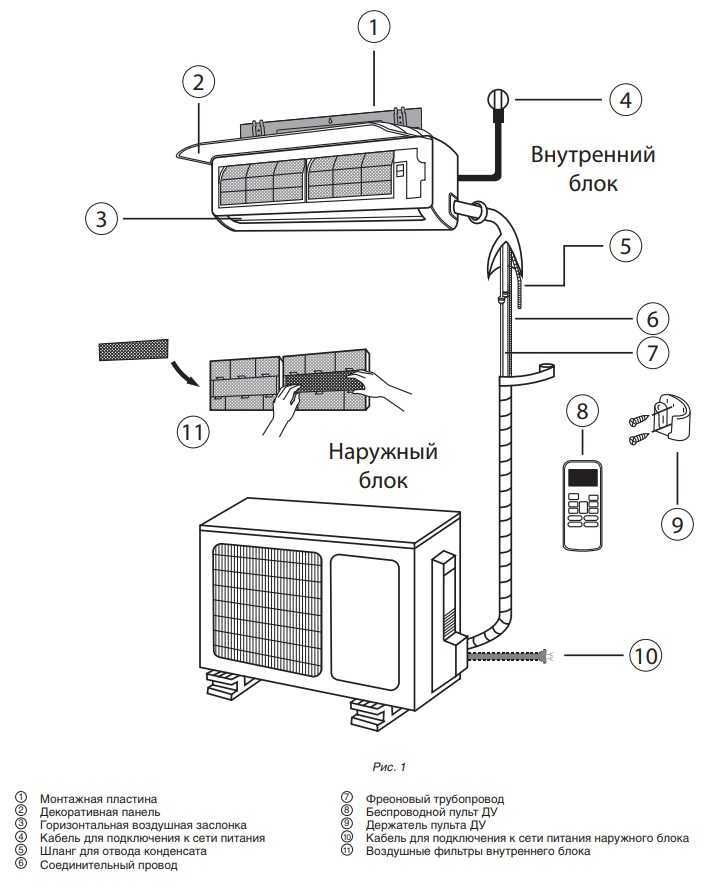

Кондиционер. Что это?

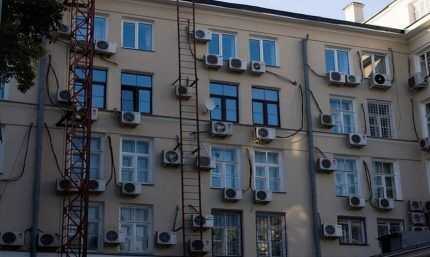

Все чаще на фасаде дома можно увидеть очертания внешнего блока кондиционера. Использование климатического оборудования уже давно стало нормой жизни, его продажи набирают обороты, модельные ряды пополняются с завидным постоянством. Но что же представляет собой этот агрегат, привычно называемый словом «кондиционер»?

Как правило, под этим понятием большинство подразумевает именно сплит-системы, состоящие из двух частей: внутреннего блока, предназначенного для установки в помещении, и внешнего – на фасаде дома. Это самые популярные варианты климатического оборудования, ставшие таковыми за счет приемлемого баланса цены-качества-функций.

Блоки соединяются между собой трубами с фреоном, электропроводами, образуя слаженную рабочую систему по охлаждению, нагреванию, очищению воздуха внутри жилого пространства многоквартирного дома, загородного коттеджа. Сплит-система – лишь разновидность среди прочих устройств кондиционирования (моноблоки, чиллеры и фанкойлы, кассетные, канальные, колонные устройства, центральные системы и др.).

Приобретая оборудование, необходимо определиться, конечно же, с моделью, функциональным оснащением, дизайном

Но кроме того, важно позаботиться о профессиональном монтаже системы, ведь от этого зависит ее дальнейшая качественная работа, длительность срока службы, уровень создаваемого комфорта

Инструмент и инвентарь

Наименование: Технические характеристики: Назначение:
Леса строительные Высота и длина лесов — по паспорту. Нормативная нагрузка-200 кгс/м Для монтажных работ на определенном уровне здания
Фасадный подъемник или люлька Длина рабочего настила-4м.

Грузоподъёмность-300кг.

Высота подъёма до 150 м.

Для монтажных работ на определенном уровне здания
Лазерный нивелир Точность измерения 0,1 мм/м Измерение высот
Ватерпас Длина 1500мм, точность измерения 0,5 мм/м. Проверка горизонтальных

плоскостей

Отвес, шнур Масса отвеса не более 0,4 кг, длина 98м. Длина шнура – 5м,

диаметр 3 мм.

Разграничение захваток, проверка вертикальности
Лазерный уровень Точность измерения 0,1 мм/м Проверка горизонтальных плоскостей
Перфоратор или дрель Максимальный диаметр сверла (пробойника) 20 мм. Сверление отверстий в стене
Рулетка стальная Длина 20 м., Масса 0,35 кг Измерение линейных размеров
Гайковерт ручной Момент затяжки 12,5 кгс.м Завинчивание/отвинчивание гаек, болтов
Отвертка с рычажным

наконечником

Реверсивная рычажная Завинчивание/отвинчивание винтов, болтов
Электродрель с насадками

для завинчивания

Потребляемая мощность 800 Вт, максимальный диаметр

сверления 20 мм.

Сверление отверстий и завинчивание винтов
Клепальный пистолет аккумуляторный Сила заклепки 85кгс, рабочий ход 20мм, вес с аккумулятором

2,2 кг

Установка вытяжных заклепок
Клепальные клещи Диаметр заклепок до 6мм Установка заклепок
Сетка защитная на леса Защита от падения предметов с высоты лесов

Материалы и инструменты для установки

Чтобы самостоятельно установить сплит систему, потребуется приобрести следующие материалы.

  1. Электрические кабели. Какое требуется сечение кабелей, указывается в инструкции по монтажу. Чаще всего используется 4-х жильный кабель, имеющий сечение от 2 до 2,5 квадрата. При расчете длины учитываются все изгибы и добавляется небольшой запас, около 30 см.
  2. Кронштейны. Имеют Г-образную форму и подбираются по размеру выбранного вами агрегата. На них производится монтаж наружного, самого тяжелого блока кондиционера.
  3. Медные трубки. Они должны быть толстостенными и бесшовными, и специально предназначенными для систем кондиционирования. Концы трубок обязательно закрываются заглушками, не дающими попасть внутрь различному мусору. Длина трубы должна быть равна длине трассы. Обязательно следует учитывать изгибы, и к полученному значению еще добавить 20-30 см. Диаметр трубок зависит от производителя оборудования. Прилагаемая инструкция по установке кондиционера может дать ответы на вопросы по поводу диаметров медных трубок.
  4. Теплоизоляция. Для этих целей обычно используют каучуковый “рукав”. Он может быть любого цвета. Длина должна равняться длине всей трассы с запасом, умноженной на 2.
  5. Армированный скотч.
  6. Анкера.

Без специального инструмента также не обойтись:

  • трубогиб (как пользоваться, показано на видео);
  • риммер-зачистка;
  • труборез (как им пользоваться, можно узнать из видео);
  • вальцовка (см. видео);
  • манометрический коллектор;
  • вакуумный насос.

Этапы монтажа

Итак, все разрешения получены, проект на руках, приступаем к монтажу нашей сплит-системы кондиционирования. С внутренним блоком все просто – выбираем место для него, руководствуясь несколькими основными правилами.

Внутренний модуль должен быть доступен для ремонтных и профилактических работ. Его работе не должны мешать предметы обстановки (мебель, шторы, радиаторы отопления и т.д.).

Расстояние между блоками должно быть как можно меньше, чем короче магистраль, по которой циркулирует хладагент – тем эффективнее работа системы.

Внешний модуль кондиционера обычно монтируют в простенке под балконом или окном. Он также должен быть доступен для проведения работ, а сливной шланг должен быть установлен так, чтобы не причинять неудобств соседям.

Установка кондиционеров на вентилируемый фасад — вентфасад — перечень работ

Установка кондиционера обычно производится на бетонной или кирпичной стене дома. Крепеж вентилируемого фасада не выдержит кондиционер. Поэтому вентилируемый фасад необходимо разобрать для того, чтобы установить кондиционер на бетонную стену.

Поэтому установка кондиционеров на вентилируемый фасад по нашей технологии связана с дополнительными работами. План работ выглядит следующим образом:

  1. Снятие 4 плиток вентилируемого фасада.
  2. Снятие наружного подоконника.
  3. Снятие крепежа и внешнего слоя минеральной ваты.
  4. Снятие крепежа и внутреннего слоя минеральной ваты.
  5. Установка специальных длинных кронштейнов для внешнего блока на бетонную стену здания. Обычно их длина составляет около 80 — 100 см.
  6. Перфорирование сквозного отверстия в стене и прокладка трассы, соединяющей два блока сплит-системы.
  7. Изготовление прорезей в плитках вентилируемого фасада для кронштейнов и для трассы, соединяющей два блока сплит-системы.
  8. Установка крепежа и внутреннего слоя минеральной ваты.
  9. Установка крепежа и внешнего слоя минеральной ваты.
  10. Установка снятых плиток вентилируемого фасада, при этом прорези в плитках одеваются на кронштейны.
  11. Установка наружного подоконника. На этом этапе вентилируемый фасад восстановлен.
  12. Установка внешнего блока кондиционера на выступающие кронштейны.
  13. Установка внутреннего блока кондиционера в комнате.
  14. Вальцевание медных трубок и соединение их с внешним и с внутренним блоками кондиционера.
  15. Подсоединение электрических проводов.
  16. Подсоединение дренажной трубки.
  17. Вакуумирование системы, проверка утечек, запуск фреона.
  18. Тестирование кондиционера.

Как Вы видите, установка кондиционеров на вентилируемый фасад — значительно более усложненный монтаж. Поэтому и цена такой работы, разумеется, выше.

Всвязи с тем, что для установки кондиционеров на вентилируемый фасад требуется установка специальных длинных кронштейнов для внешнего блока кондиционера, то необходимо предупреждать нас заранее о том, что у Вас именно вентилируемый фасад — чтобы выезжающая к Вам бригада монтажников взяла с собой именно длинные кронштейны, предназначенные для установки кондиционеров на вентилируемый фасад, а также все необходимое оборудование для установки кондиционера именно на вентилируемый фасад Вашего дома.

Требования к установке сплит-систем

требования к установке настенного внутреннего блока

Конкретно для сплит-систем тоже существуют определенные правила монтажа:

  • установку внешнего блока совершают на прочной основе;
  • кронштейны должны крепиться к стене надежными механизмами;
  • расстояние от стены до теплообменника наружного блока – не менее 10 см;
  • расстояние от правого бока модуля – не менее 10 см;
  • расстояние от левого бока модуля – не менее 40 см;
  • перед блоком не должно быть никаких препятствий в пределах 70 см;
  • должен быть свободный доступ к сервисным портам;
  • внутренний блок размещают вдали от источников тепла и влаги;
  • нельзя устанавливать блок напротив дверного проема входной двери или постоянно открытого окна;
  • выходу воздуха не должны мешать никакие предметы интерьера;
  • воздух не должен идти прямо на людей и места их частого пребывания;
  • обеспечивают качественный отвод влаги через дренажный шланг;
  • от потолка до блока должно быть не менее 15 см;
  • монтажная пластина крепится к стене винтами строго по уровню.

Колонную сплит-систему дополнительно закрепляют к стене для прочности конструкции. Для напольно-потолочных и кассетных систем предусматривают возможность беспрепятственного съема фильтров.

Чтобы лучше понять, о чем идет речь в статье, можно просмотреть видео монтажа кондиционеров ниже.

Вакуумизация кондиционера

А вот для дальнейшего этапа работ вам понадобится вакуумный насос. Он необходим для сушки вакуумом фреоновой магистрали.

Ошибка №10
Никогда нельзя гарантировать, что всю влагу выгонит просто сам фреон. Эту влагу содержит воздух. Без нормальной вакуумизации у вас рано или поздно выйдет из строя компрессор.

Если вы не удалите воздух, это окажет влияние на давление в системе (оно поднимется). Производительность компрессора при этом может упасть примерно на 30-35%, а работать он будет под постоянной нагрузкой.

А еще влага, содержащаяся в воздухе, влияет на быстрое разложение масла и повышение в нем уровня кислотности.

Это в дальнейшем приводит к двум последствиям:

разрушению кислотной средой лаковой изоляции обмоток на эл.двигателе и выходу его из строя

постепенному ”вымыванию” меди из трубок и попаданию ее на рабочую поверхность компрессора с уменьшением зазоров

Поэтому, если приглашенный “специалист” пришел без вакуумного насоса, то знайте, что очень скоро вы его увидите опять. И будете встречаться с ним очень часто.

Время работы вакуумного насоса зависит от длины магистрали. Минимальной считается длина 2м. Если у вас получилось меньше, то масло рано или поздно из компрессора обязательно попадет в испаритель и долго ваш кондиционер не проработает.

Для стандартного участка небольшой длины, время вакуумизации от 15 до 20 минут. Оно отсчитывается после непосредственного создания вакуума (достижения давления в 5 торр). Это можно проконтролировать на манометрическом коллекторе, либо услышать по изменившемуся звуку работы насоса.

Когда звук практически пропадет, с этого момента и начинайте отсчет времени.

https://youtube.com/watch?v=BUEBqJV1yMI%3F

Монтажные работы

Установить внешний блок сплит-системы на балкон, лоджию либо на вентилируемый фасад дома несложно. Такие работы попадают под определение личной перепланировки и не требуют специальных разрешений.

Однако, устанавливать внешние модули надо внимательно, правильно выбрав место.

Внешний блок кондиционера не должен мешать вашим соседям, заливая их балкон конденсатом или создавая им неудобства шумом при работе.

Недовольные соседи в таких случаях могут подать на вас в суд, который может обязать вас демонтировать мешающее соседям устройство.

Поэтому, желательно перед проведением монтажа предупредить соседей и обсудить с ними оптимальное место расположения внешнего блока вашего кондиционера.

Если вы хотите монтировать внешний модуль кондиционера на вентилируемый фасад, сделанный за счет всех владельцев квартир, юристы рекомендуют получить предварительно разрешение жильцов.

Такой фасад – их общая собственность. Без разрешения на установку от соответствующих органов вы не сможете обойтись, если дом является памятником архитектуры.

Имейте в виду, что такие разрешения выдаются не моментально, и вам, возможно, придется подождать около 1-2 месяцев. Поэтому подготовьте все необходимые бумаги заранее, чтобы не было задержек при установке, и кондиционер был установлен своевременно, когда в нем есть необходимость.

Технические требования к монтажу блоков

Существует ряд правил по выбору места для установки блоков кондиционера, но нюансы не всегда указываются в инструкциях и технической документации оборудования, хотя имеют очень важное значение при эксплуатации. Существующие расчеты для систем кондиционирования воздуха предполагают обязательное соблюдение ряда параметров при установке

Так, для внутреннего блока необходимо соблюдать следующие параметры:

  • расстояние от верхней крышки внутреннего блока кондиционера до потолка, для обеспечения нормального всасывания воздуха, должно быть не менее 15 см;
  • расстояние до угловой стены, к которой примыкает блок кондиционера – не менее 30 см;
  • расстояние до возможного препятствия движению выдуваемого внутрь помещения воздуха – не менее 1,5 метра.

Несоблюдение этих технических параметров может привести к нарушению нормального функционирования кондиционера и повышению потребляемой мощности.

Также недостаток воздушных масс, поступающих для охлаждения, может привести к нестабильной работе и поломке внутреннего блока кондиционера.

Установка кондиционеров в многоквартирных домах самостоятельно на самом деле законодательством не разрешена. Существующие нормы федеральных законов, гражданского и жилищного кодекса обязывают согласовывать момент установки кондиционеров с жильцами дома, с управляющей компанией, с органами исполнительной власти

Что касается бытовых правил установки внутреннего блока кондиционера, то при выборе места, куда будет направлен поток холодного воздуха, нужно исключить вероятность постоянного нахождения там человека.

Холодный воздух не должен поступать на место для отдыха (диван, кровать) и место для работы (компьютерный или письменный стол). Иначе не избежать постоянных болезней из-за продувания холодным воздухом.

Для установки внешнего блока требуется соблюдение следующих параметров:

  • расстояние от задней стенки внешнего блока до стены здания не меньше 10 см, иначе будет затруднен «захват» внешнего воздуха;
  • соблюдать достаточное расстояние от земли (при установке кондиционеров на первых этажах или в частных домах), чтобы исключить попадание в блок снега, грязи, воды;
  • устанавливать на расстоянии не менее 1 метра от газовых труб;
  • обеспечить не менее 1 метра свободного пространства для выдувания воздуха вентилятором.

Наружный блок кондиционера необходимо установить на внешней стене здания, примыкающего к своей квартире. Также следует исключить расположение блока на стене соседней квартиры. В случае необходимости обеспечить внешний блок специальным козырьком – это нужно для недопущения падении сосулек в зимний период времени на блок кондиционера.

Важно при расположении наружного блока учесть возможность свободного доступа к нему для проведения технического обслуживания. Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома

Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Стоит отметить, что на заре массового монтажа кондиционеров в многоквартирные дома считалось, что наружный блок нужно устанавливать ниже внутреннего. Этот миф был основан на том, что именно так будет обеспечиваться постоянная смазка маслом компрессора наружного блока (иначе масло якобы собирается во внутреннем блоке).

С точки зрения расположения внешнего и внутреннего блоков определяющим параметром считается расстояние между ними.  Установленные рамки – от 1 до 6 метров, но производителем могут обозначаться конкретные параметры, которые стоит неукоснительно соблюдать.

При превышении предельно допустимого расстояния (более 6 метров) придется дополнительно закачать фреон в систему, а при расположении менее метра необходимо сформировать из трубки кольцо для обеспечения необходимого метража.

Более подробно вопрос правильного выбора оптимального места для установки кондиционера мы рассмотрели в другой нашей статье.

Расчет вентилируемого фасада

Расчет основывается на выполнении прочностных и теплофизических расчетов и включает в себя:

  • определение напряжений и прогибов конструктивных элементов (профилей и кронштейнов);
  • проверку узлов крепление вентфасада (в тесте учитываются статическая нагрузка, двустороннее обледенение, ветровая нагрузка);
  • расчет влажности, воздухопроницаемости с учетом величины зазора и вида теплоизоляционного материала.

Расчет вентфасада может быть выполнен только специалистом на основании рекомендаций производителей навесных систем, с использованием компьютерных программ. Это обусловлено тем, что к вентилируемым фасадам домов выдвигаются повышенные требования к несущей способности, подвижности узлов, устойчивости к коррозии.

Примечание. Система вентилированного фасада не монтируется на домах, построенных из ячеистых бетонов (исключение конструкционный пенобетон, у которого плотность более 800 кг/м.кв), пустотелого кирпича и т.п. материалов малой жесткости.

До начала работ по обустройству вентилируемого фасада частного дома нужно подготовить: перфоратор, шуруповерт, отвес, строительный уровень, молоток, болгарку, стремянку, строительный степлер, перчатки, защитные очки.

Итоги

Установка сплит системы на вентилируемом фасаде не так сложна, как может показаться на первый взгляд. Главное — соблюдать несложные правила. Постарайтесь выполнить работу аккуратно, и не забудьте поставить на место фасадные плиты, чтобы здание выглядело так же красиво, как перед монтажом кондиционера.

Используйте качественные анкеры и строительный уровень. Кондиционер должен быть установлен с правильной горизонталью и вертикалью. Если вам мешает утеплитель, вырежьте его часть, но не увлекайтесь. Иначе стена может начать промерзать.

Также не забудьте загерметизировать все щели, образовавшиеся после монтажа. Иначе через них начнет задувать ветер и жильцам будет некомфортно в помещении.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Все элементарно просто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
