Водяное отопление частного дома своими руками: схемы и нюансы выполнения монтажных работ

Варианты монтажа водяных систем отопления

Однотрубное отопление чаще применяют для частных домов малой площади, для больших площадей рекомендуем смотреть в сторону двухтрубных систем.

Как лучше всего проложить трубы и подключить радиаторы? Если у вас небольшой дом, буквально на 2-3 комнаты, можно немного сэкономить на материала и проложить однотрубную систему. Здесь теплоноситель последовательно проходит по всем радиаторам, доходит до последней батареи возвращается в котел по обратной трубе. При такой прокладке используется нижнее подключение батарей. Недостатком является недостаточный прогрев самых дальних комнат, так как отдача тепла в радиаторах приводит к уменьшению температуры теплоносителя.

Проблема с остыванием теплоносителя решается установкой циркуляционных насосов и перемычек/байпасов на каждый радиатор (схема «ленинградка» ).

Двухтрубные системы являются более совершенными. В них к самому дальнему радиатору прокладывается цельная труба, от которой делаются отводы к промежуточным радиаторам. Пройдя через радиаторы, теплоноситель отправляется в обратную трубу. Данная схема позволяет обеспечить равномерный нагрев всех помещений. а главным ее недостатком является повышенная сложность монтажа.

Если выбирать между однотрубной и двухтрубной системами, то мы рекомендуем остановиться на двухтрубном варианте. Он обеспечит равномерный обогрев комнат и позволит регулировать температуру посредством отсечения ненужных радиаторов.

Как все отдельные детали превратить в систему отопления

После того, как определены все составные части системы, их необходимо собрать в единое целое. Поэтому, выполняя монтаж системы отопления своими руками, надо выбрать способ, каким это будет сделано. Их может быть несколько. Стоит отметить, что одним из отличий между ними будет способ циркуляции теплоносителя – естественный (гравитационный) или принудительный. Вариант, в качестве примера, как можно выполнить монтаж отопления своими руками, показан на фото:

Система отопления с принудительной циркуляцией теплоносителя

1. При естественной циркуляции не нужны дополнительные устройства, она является наиболее простой и отличается полной автономностью, для ее работы не требуется даже источник электроснабжения. К недостаткам подобной системы стоит отнести небольшой размер обогреваемой площади и соблюдение ряда обязательных требований при ее монтаже.

Подобная организация работы обогрева считается универсальной и может быть рассчитана на обогрев любых площадей, но является более затратной. Обусловлено это необходимостью использовать оборудование и трубы, работающие при повышенном давлении, а значит и более дорогие, предохранительные клапаны, а также применять дополнительно насос и источник аварийного электропитания для его работы.

2. Кроме определения, как будет происходить циркуляция теплоносителя, должна быть определена схема, по которой будут соединены элементы будущей системы отопления. Она может быть двухтрубная или однотрубная. Последняя отличается тем, что вода проходит один радиатор за другим, в каждом из них отдавая часть тепла. Поэтому степень нагрева последнего из них  может оказаться ниже, чем первого. Кстати, такая система приведена на фотографии выше.

При двухтрубной схеме монтажа вода подается непосредственно в каждый радиатор от магистрали и также уходит в общую магистраль после прохождения через батарею.

3. Когда вами принято решение – делаем отопление своими руками, необходимо учесть еще одну особенность при выборе системы обогрева. Она может быть закрытой или открытой. В последнем случае теплоноситель с атмосферой контактирует, тогда как при использовании закрытой системы это исключено.

Дополнительно информацию о системе отопления предоставляет видео, поясняющее отдельные моменты выполнения этой работы своими силами

Основные виды обогрева

Отличие всех существующих систем зависит от разных критериев. Место установки, площадь обогрева, технические особенности разводки и монтажа. В частых случаях на вид конструкции влияет способ подачи энергоносителей и, конечно, общая стоимость всего комплекса отвечающего за отопление частного дома. Современные энергосберегающие технологии предлагают широкий выбор различных систем отопления, с применением передовых разработок. В данной статье представлены популярные, распространённые виды, систем обогрева, применяемые практически в каждом доме.

Водяное отопление

Среди всех вариантов самым популярным считается обогрев с применением жидкости (воды) в качестве теплоносителя. Преимущества классического вида водяного отопления были выявлены в процессе долголетнего применения. Технические характеристики системы позволяют её эксплуатацию в различных условиях. Как в промышленных зданиях, так и в постройках частного сектора, квартирах, офисах. Все это можно реализовать своими руками. Основные преимущества:

• Одинаковый режим температуры во всех помещениях.
• Продолжительность срока эксплуатации.
• Возможность использования разных материалов труб, метизов (полипропилен, металл).
• Бесшумность работы.
• Экономия топлива, простое обслуживание.

Отдельными элементами конструкции данного варианта являются электрический, многофункциональный или газовый котёл. Так же применяются угольные котлы. С их помощью вода нагревается и разносится по трубам (циркуляция замкнутого вида) к батареям. Так передаётся тепло нагретой жидкости в помещения. Для удобства эксплуатации, применяются несколько подвидов. О них поговорим ниже.

Воздушное отопление

Данный тип обогрева был известен и применялся еще в древние времена. Нагретый воздух с помощью системы воздуховодов подавался в помещение, тем самым обогревая его. В современном исполнении это распространённый способ отопления помещений с большими площадями. До недавнего времени он использовался только в производственных цехах, спортивных сооружениях, общественных помещениях. Но развитие современных технологий позволяет применять воздушный способ и в частных домах.

Нагрев и подача воздушной массы в помещения осуществляется калориферами. В больших цехах это специальные установки, обеспечивающие нагрев и постоянную циркуляцию воздуха определённой температуры. Местный вариант предусматривает использование воздушно-отопительных приборов небольшой мощности. Обычно это, тепловые пушки, тепловентиляторы. Устройства достаточно мобильны и используют в качестве основного нагревателя различные способы конструкций (электрические тены, топливные горелки и др.).

Эксплуатация воздушного отопления требует жёсткого соблюдения правил пожарной безопасности и основных требований гигиены. Второе предусматривает наличие фильтров очистки воздуха, проточной вентиляции, воздуховодов, воздушных занавесов и других элементов. А так же постоянный контроль, над системой воздуховодов в целом.

Обогрев на базе электричества

Данный вид отопления работает на принципе преобразование электрической энергии в тепло. Основным источником тепла, являются электрический котёл или различные нагревательные устройства (приборы). Котлы применяются в водяных системах, считаются экологически чистым способом обогрева. Отдельные приборы имеют свои конструкции:

• Конвекторы электрические.
• Завесы воздушные.
• Масляные радиаторы с тэнами.

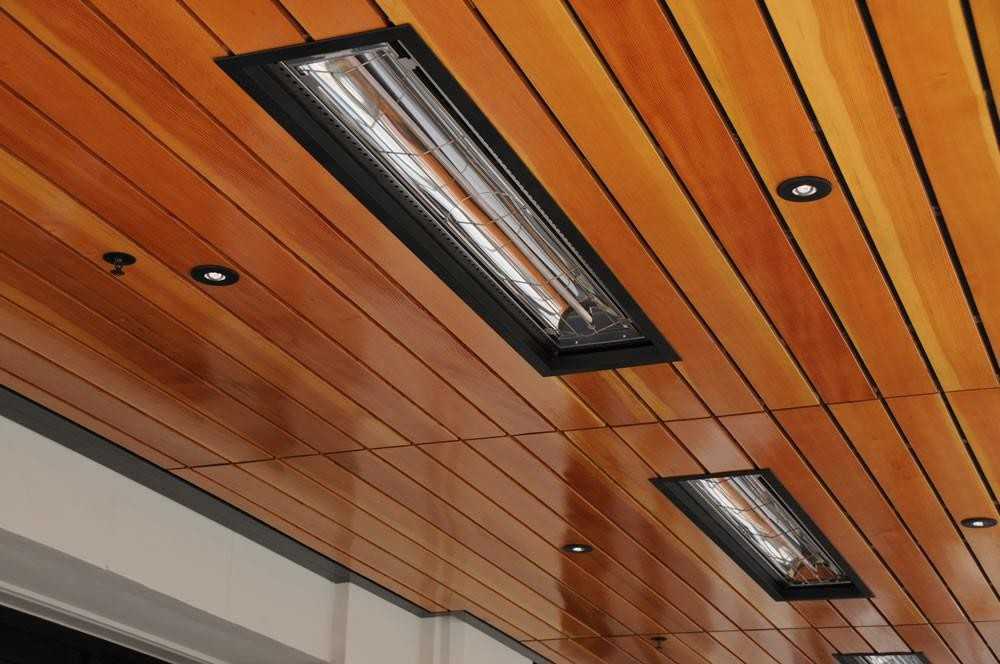

• Инфракрасные излучатели (УФО), теплый пол.
• Тепловентиляторы, тепловые пушки.

Применение разных модификаций зависит от места установки, площади обогрева, условий эксплуатации. Электрические конвекторы, масляные радиаторы хорошо подходят при обогреве квартир или частных домов. Это касается устройств УФО и тёплых полов. Все перечисленные способы экономичны (при условии доступной цены на электроэнергию) и не требуют привлечения для нескольких видов энергоносителей, можно использовать только электричество.

Комплектующие для коллекторной системы

Набор элементов лучевой системы отопления схож с набором обычной тройниковой системы. У обеих этих систем главным элементом является отопительный котел. Чтобы лучевая система была эффективной, нужно очень внимательно подойти к вопросу подбора мощности отопительного котла

При выборе котла нужна отталкиваться от площади отапливаемого помещения, но немаловажно, плюс ко всему, учитывать и теплопотери

В разводку лучевой системы отопления также входит насос, который обеспечивает циркуляцию теплоносителя. Лучевая система отопления не работает самотеком. Поэтому подавляющее большинство лучевых систем отопления в своей схеме имеют циркуляционный насос. Насос также должен располагаться в правильном месте

Перейдем ко второму очень важному элементу лучевой системы отопления — коллектору

Данный элемент — это не что иное, как распределительное устройство. С помощью коллектора осуществляется подача теплоносителя во все сегменты системы отопления. В Коллектор входят многочисленные элементы запорной аппаратуры, которые позволяют дифференцированно регулировать температуру жилого помещения, вплоть до отдельных радиаторов в комнатах. Как правило, коллектор монтируется в отдельном щите или в шкафу, который отлично вписывается в интерьер и не мозолит глаза. Теперь отдельно о циркуляции.

Как сделать газовое отопление частного дома своими руками

Монтаж автономного отопления своими руками вполне по силам человеку, имеющему навыки подобных работ

Подробно рассмотрены различные схемы монтажа, уделено внимание отдельным деталям

Самостоятельно можно выполнить все работы по монтажу системы отопления дома, кроме:

1. врезки системы отопления дома в газовую сеть;
2. проектирования газового отопления дома.

Врезку и проектирование выполняют только специализированные организации, имеющие лицензии.

Порядок работ

Принцип работы водяного отопления следующий: вода, нагретая газовым котлом, естественным или принудительным образом циркулирует по трубопроводам, отдавая помещениям тепло. Оптимальная схема отопления двухэтажного частного дома включает устройство системы с теплыми полами на первом этаже и радиаторного отопления на втором этаже. Циркуляция теплоносителя может быть естественной (самотечной) или принудительной (циркуляционным насосом).

Рассмотрим порядок монтажа автономного газового отопления на примере 2-ух этажного дома:

1. монтаж котла в котельной на первом этаже;
2. монтаж группы безопасности, расширительного бака, циркуляционного насоса
3. установка насосно-смесительного узла для теплых полов для циркуляции теплоносителя нужной температуры;
4. установка коллектора для теплого пола;
5. укладка теплого пола (спецификацию материалов и порядок работы можно найти в интернете);
6. установка радиаторов и подключение их к коллектору во всех помещениях второго этажа;
7. по окончании полного монтажа отопления делается заливка бетоном теплого пола.

Схемы отопления частного дома с газовым котлом могут быть двух типов:

1. Одноконтурная схема отопления частного дома с газовым котлом (замкнутая, рассчитанная только на обогрев помещений)

2. Двухконтурная схема с использованием специального котла (одновременно отопление и нагрев водопроводной воды)

Схемы разводки автономного отопления

Разводка отопления от газового котла основана на нескольких типовых схемах отопления, которые отличаются по типу циркуляции теплоносителя (обычно воды) и по методам разводки трубопроводов. Различают следующие виды монтажа отопления:

• Однотрубная разводка отопления, в которой трубы закольцованы, а радиаторы расположены последовательно. Теплоноситель, выходя из котла, проходит каждый радиатор по очереди. Температура теплоносителя по мере движения снижается. Примитивна и несовершенна, поскольку температура теплоносителя к концу цикла падает.
• Система «ленинградка» с выделенными байпасами радиаторами является промежуточной и позволяет устранить часть проблем однотрубной схемы;
• Усовершенствованная система «ленинградка» с запорными и балансировочными вентилями;
• Двухтрубная разводка представляет параллельно друг другу идущие трубы подачи и обратки. Позволяет отработавший в радиаторе теплоноситель возвращать для подогрева в котел. Подача теплоносителя к радиатора по такой схеме происходит без потерь тепла.
• Лучевая (коллекторная) разводка распределяет собранный теплоноситель по отдельным радиаторам. Схема сложная, используется нечасто.

Схемы отопления 2-х этажного частного дома могут быть следующие:

1. Система отопления открытого типа

Расширительный бачок — открытая емкость с входным патрубком, подключенным к стояку подачи. Он устанавливается в самой высокой точке системы отопления — теплоноситель не переливается наружу, а расширительный бачок дополнительно выполняет роль воздухоотводчика.

Схема автономного газового отопления открытого типа

2. Система отопления закрытого типа

В системе устанавливается герметичный расширительный бачок, разделенный эластичной мембраной на водяную и воздушную камеры. При температурном расширении излишки теплоносителя попадают в водную камеру бачка. Давление в воздушной камере возрастает, и при снижении температуры давлением теплоноситель возвращается в трубопроводы. Бачок может быть установлен в любой точке, но обычно его монтируют рядом с котлом на трубе обратки. Устанавливается предохранительный клапан сброса давления.

Схема с естественной и принудительной рециркуляцией, которые используются при отоплении двухэтажного частного дома

Отопление частного дома своими руками: схемы.

Монотрубная система (однотрубная).

Принцип движения воды в однотрубной системе таков. Вода из котла перемещается по трубе из одного радиатора в другой. Естественно, на пути движения температура воды в системе падает за счет передачи тепла в помещение. Как правило, температура в последнем радиаторе уже недостаточна, чтобы должным образом обогреть помещение. В этом и заключается ее основной недостаток. Если один радиатор выйдет из строя, придется отключать всю систему. Также ее практически невозможно отрегулировать. Монотрубная система самая простая в монтаже и демократичная по затратам, но с низкой эффективностью и последующими неприятными нюансами эксплуатации.

Геотермальное отопление дома

Для практического применения по-настоящему полезного бесплатного отопления дома рекомендована установка геотермальных систем. Они представляют собой три контура, каждый из которых выполняет определенную функцию.

Наружный контур. Должен располагаться в грунте на глубине не менее 10 м. Альтернатива – погружение труб в близлежащий водоем

Важно, чтобы температура среды была на 7-8°С выше, чем на поверхности;
Средний контур. В нем с помощью теплообменника энергия от нагретой воды (не менее 10-12°С) передается хладагенту

После сжатия в компрессоре его температура повышается до 65-70°С;
Внутренний контур. Для бесплатного отопления своими руками с помощью геотермальной установки нужно передать температур хладагента воде в системе отопления. Эту функцию выполняет второй теплообменник.

Однако еще на этапе проектирования нередко сталкиваются с проблемой самостоятельной организации бесплатного отопления частного дома. Прежде всего – в установке труб наружного контура. Предварительно выполняется расчет глубины залегания магистрали, где температура будет оптимальной в зимнее время. Использование водоема, как основной среды с повышенной температурой не всегда возможно физически.

Для бесплатного отопления, сделанного своими руками, с тепловым насосом типа «вода-земля» нужно предварительно проверить глубину замерзания водоема. Трубы должны располагаться ниже этой точки на 15-20 см.

Также для отопления дома с помощью бесплатной энергии нужно выполнить земляные работы. Для сверления вертикальных скважин потребуются услуги специализированной компании. И, кажется, что сделать самостоятельно без проекта отопление частного дома бесплатно невозможно. Стоимость комплексной услуги вместе с оборудованием в среднем составляет 750-800 тыс. руб. Но эту цифру можно существенно уменьшить, если сделать грамотное распределение средств при организации бесплатного автономного отопления частного дома:

• Тепловой насос можно приобрести самостоятельно. В среднем, на 1 кВт потребляемой электрической мощности он будет вырабатывать 10 Квт тепловой энергии. Стоимость грунтовых моделей составляет 290-300 тыс. руб. Насосы типа «земля-земля» обойдутся дороже – от 340 тыс. руб;
• Для расчета продолжительности наружной магистрали в бесплатном отоплении частного дома можно воспользоваться онлайн калькулятором. Но при этом точность будет значительно ниже, чем при заказе платного проекта геотермальной установки. Подобная документация может обойтись в 25-30 тыс. руб;
• Сверление скважин в грунте можно поручить компании по организации систем автономного водоснабжения. Они могут заниматься монтажом элементов бесплатного отопление дома. Своими руками сделать эту работу проблематично.

Все остальное делается самостоятельно. Пример организации бесплатного отопления частого дома своими руками показан на видео:

Для самостоятельного проектирования и монтажа бесплатного отопления частного дома своими руками лучше всего ознакомиться с фото и видео материалами. Наглядный пример поможет оценить трудоемкость будущей работы, а также станет основой для организации всего процесса.

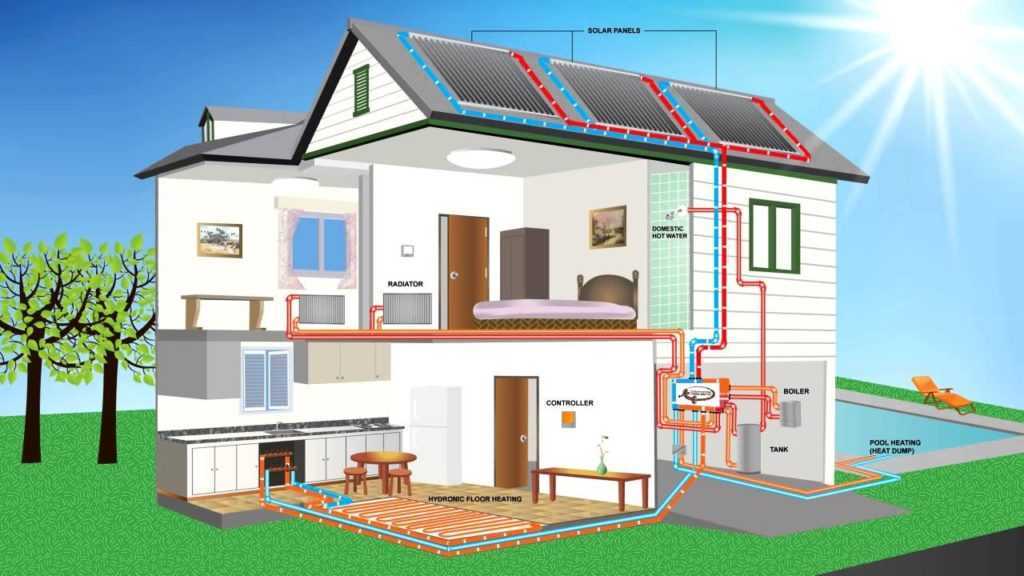

Бесплатное отопление дома солнцем Вся правда!

Однотрубная схема отопления

Как правило, эта схема разводки системы применяется в частных одноэтажных домах и отличается лёгким монтажом, малыми трудозатратами и невысокой стоимостью. Радиаторы подключаются к трубе отопления последовательно. Отвод отработанного теплоносителя не предусмотрен. Такая схема водяного отопления имеет немало недостатков при обогреве частного дома:

• потере тепловой энергии – каждый следующий отопительный прибор будет нагреваться меньше предыдущего;
• невозможности регулировать интенсивность нагрева в одном помещении без аналогичных последствий для остальных. Снижая температуру в одном из радиаторов, произойдёт неизбежное охлаждение всех последующих батарей отопления;
• необходимости дополнительно оборудовать отопительную систему насосом для поддержания в ней рабочего давления.

Имеются технологические приёмы, с помощью них можно частично избавиться от перечисленных проблем. Улучшить работу однотрубной схемы разводки можно с помощью специального оборудования: термостатических клапанов, радиаторных регуляторов, воздухоотводов, балансировочных вентилей. Их применение несколько повысит стоимость монтажа, но зато позволит понижать или понижать температуру в одном из радиаторов без нежелательных изменений температуры в остальных отопительных приборах.

Схемы отопления в частном доме своими руками

Насколько эффективным будет обогрев, зависит от особенностей монтируемого контура. Схема отопления в частном доме своими руками может реализовываться по-разному. Предлагаем ознакомиться с возможными вариантами, чтобы выбрать наилучший вариант.

Всегда можно выбрать подходящий вариант

Схема однотрубной системы отопления частного дома своими руками

Однотрубная схема предполагает, что теплоноситель от котла начинает двигаться по единственной магистрали, а затем по ней же возвращается обратно. Радиаторы к магистрали подключают обоими концами. Правильно смонтированная однотрубная система отопления частного дома своими руками работает следующим образом:

• теплоноситель нагревается до +75÷85°С и начинает перемещаться по трубопроводу. Дойдя до первого радиатора, часть горячей воды заполняет батарею, а оставшаяся продолжает двигаться по трубам;
• пройдя по радиатору и отдав тепло в окружающее пространство, вода смешивается с теплоносителем, снижая его температур на пару градусов;
• на следующем радиаторе ситуация повторяется. В результате в последнюю батарею вода поступается значительно остывшая, что уменьшает количество отдаваемого тепла.

Схема и порядок монтажа однотрубного отопления предполагает наращивание секции радиаторов, начиная со второго от котла, чтобы обеспечить равномерный обогрев всех помещений частного дома. Водяное отопление работает достаточно эффективно, если содержит не более 5 батарей. В многоэтажном строении часто монтируется несколько стояков. Такая вертикальная схема предполагает наличие стабильно работающих 3÷4 батарей.

Однотрубная модель не всегда эффективна

Схема двухтрубной отопительной системы

Стабильный и надежный вариант, обеспечивающий подачу к радиаторам, расположенным в различных комнатах, теплоноситель, прогретый до одинаковой температуры. Нагретая вода движется по одной трубе, а остывшая – возвращается по другой.

В зависимости от выбранной разводки двухтрубная схема может быть:

1. Тупиковой. Теплоноситель, подаваемый по соответствующей ветки, заполняет все радиаторы, а по обратной – возвращается. Балансировка позволяет обеспечить равномерный прогрев всех батарей;
2. Попутной. Петлеобразная схема отопления загородного дома.Своими руками выполняя монтажа, следует добиваться того, чтобы теплоноситель по основной и обратной ветви двигался в одном направлении. Подходит для достаточно протяжного контура;
3. Коллекторной. Подходящий вариант для большого частного дома. Для запитки каждого радиатора используется отдельная двухтрубная ветка, присоединяемая к распределительной гребенке.

Двухконтурный контур позволяет лучше прогреть все комнаты

Схема водяного отопления двухэтажного дома

При монтаже системы в двухэтажном строении редко выбирают самотечную схему. Здесь лучшим выбором становится водяное отопление в частном доме с принудительной циркуляцией. Контур может быть одно- , двухтрубным либо лучевым.

Схема выбирается индивидуально

Коллекторная схема отопления одноэтажного дома с принудительной циркуляцией

В состав коллекторной (лучевой) системы водяного отопления входит коллектор, представляющий собой устройства, используемого для сбора теплоносителя. К каждому радиатору подсоединяются две трубы: прямая и обратка. Такая схема отопления с принудительной циркуляцией одноэтажного дома позволяет лучше всего спрятать прокладываемые трубы. При этом в каждой комнате может быть своя температура.

Для размещения коллектора используется специальный шкаф. Недостатком такой схемы является повышенная стоимость из-за необходимости закупки нового оборудования.

Коллекторная схема обойдется дорого

Какой нагреватель выбрать

Как подобрать котел для системы отопления частного дома, чтобы было тепло и оборудование служило надежно. Выше мы уже рассмотрели основные типы котельного оборудования, их достоинства и недостатки. Какие еще критерии могут повлиять на выбор типа и конструкции:

Топливо которое будет использоваться. Это обстоятельство зависит от его доступности. Нет смысла покупать газовый котел при отсутствии в доступной близости магистрального газа. Самым дешевым и надежным вариантом является дровяное отопление, но оно превращает жильца в кочегара

Можно так же обратить внимание на дизельный или электрический агрегат. Особенности размещения котла в доме. Может быть выбран настенный или напольный вариант

Конструкция котла – он может быть одноконтурным или двухконтурным

Может быть выбран настенный или напольный вариант. Конструкция котла – он может быть одноконтурным или двухконтурным.

Строительный рынок заполнен котельным оборудованием импортного и отечественного производства. Ведущие позиции на нем традиционно занимают производители из Германии, Словакии, Франции, Италии и Чехии.

Некоторые из них присутствуют на рынке котельного оборудования уже более века

Однако имеет смысл обратить внимание на оборудование отечественных производителей, которое, в ряде случаев, надежнее импортного и более ремонтопригодно

Особое внимание при покупке котла нужно обратить на состояние сопровождающей техдокументации, которая включает в себя:

• гарантийную книжку;
• сертификат соответствия;
• акт санитарной экспертизы;
• разрешение на эксплуатацию.

Следует понимать, что на рынке присутствует множество подделок, особенно известных брендов. При приобретении котла желательно участие опытного специалиста.

Мощность агрегата должна обеспечить нагрев до приемлемой для проживания температуры. Поддержание ее стабильного уровня также требует определенных затрат, зависящих от степени утепления дома. Прошли те времена, когда теплоносители были дешевы и о высоком их расходе мало кто заботился.

Сегодня обязательным считается утепление снаружи и изнутри, использовании герметичных  стеклопакетов и плотно закрывающихся дверей.

Величина тепловых потерь для различных зданий принимается следующей:

1. В размере 130-200 Вт/м для домов без утепления;
2. 90-110 Вт/м, если здание постройки 80-х или 90-х годов прошлого века с утеплением по нормативам того периода;
3. 50-70 Вт/м для домов с хорошими стеклопакетами, тщательно изолированных и построенных от конца 90-х.

Для определения необходимой компенсирующей мощности агрегата указанные нормативы нужно умножить на суммарную площадь обогреваемых помещений.

Необходимая мощность котла в первом приближении может быть определена из расчета 1 кВт на 10 м3 отапливаемой площади.

Наиболее эффективными на сегодняшний день являются газовые котлы, как в части экономии, так и по безопасности эксплуатации.

Электрокотел способен сильно удивить потребителя счетами за электроэнергию. К тому же мощность и техническое состояние поселковых электросетей не всегда обеспечивает необходимое количество энергии. Без света может оказаться весь поселок.

Дизельные котлы очень неудобны в эксплуатации, поскольку требуют размещения в отдельном здании из-за присущего солярке запаха. К тому же они требуют повышенного внимания по причине образования огромного количества сажи и гари.

Особенности водяной отопительной системы

Такая система стала прямым продолжением печного отопления. Она позволяет одновременно обогревать несколько комнат, в то время как традиционная печь с данной задачей справиться не может. Для этого в каждой комнате монтируются отопительные приборы, схема расположения которых прорабатывается для каждого частного дома индивидуально.

Жидкий теплоноситель, нагретый в котле до нужной температуры, поступает в трубопровод. Продвигаясь по трубам, он начинает отдавать свое тепло отопительным приборам, в качестве которых могут выступать радиаторы или контур «Теплого пола». Отопительные приборы, в свою очередь, передают тепло в окружающее пространство. Остывший теплоноситель возвращается обратно в котел, нагревается до заданной температуры, и цикл повторяется. Благодаря непрерывному движению теплоносителя по трудам удается поддерживать температуру в частном доме на комфортном уровне.

Нагрев воды осуществляется в котле

3 Какой может быть разводка?

Мы уже знаем виды систем водяного отопления частных домов, но прежде чем рассматривать особенности монтажа своими руками, следует более подробно поговорить о схемах: обсудить, какие они бывают, в чем заключаются достоинства и недостатками каждого варианта. Разводка может быть верхней или нижней, горизонтальной и вертикальной, а также комбинированной.

Встречаются однотрубные системы, в которых отопительные приборы подключаются последовательно, и жидкость проходит каждый из них по очереди. Естественно, она постепенно охлаждается, и чтобы компенсировать эту разницу температур, следует в конце магистрали устанавливать резисторы с большим количеством секций. В двухтрубных системах приборы подключаются к стояку параллельно. Достоинства – быстрая регулировка температуры и более равномерный нагрев жилья. Для коллекторного расположения труб характерно наличие двух соединенных трубопроводов (подающего и обратного). В этом случае возможен полный контроль всех батарей.

Двухтрубная система отопления частного дома

Внимания заслуживает популярная в частных домах схема водяного отопления, включающая дополнительно обогрев пола, а делая монтаж такой системы своими руками, вы получаете очень ощутимую экономию. В этом случае радиаторы могут выступать в качестве основных обогревающих элементов либо дополнительных.

Если система теплого пола функционирует не во всем доме, а только на некоторых участках, то в каждом отдельном контуре необходимо установить термостатический клапан. Это устройство снижает температуру возвращающейся из системы жидкости. Термостатическая головка реагирует на температуру воды, и если она слишком горячая, то клапан перекрывается. Когда расположение теплого пола далеко от коллектора, следует отдавать предпочтение специальным клапанам. Их можно разместить в настенном боксе, а благодаря конструкционным особенностям их легко подключить. Также совместно устанавливается и клапан обезвоздушивания. Этот способ хорош, если площадь теплого пола не превышает 15 квадратов.

А вот когда дом отапливается в основном посредством пола с подогревом, а радиаторы выполняют лишь дополнительную роль, то система состоит из двух отдельных функционирующих узлов. Каждая подсистема должна оснащаться насосом. Чтобы снизить температуру теплоносителя под поверхностью пола, необходимо использовать трехходовой смесительный клапан. Это устройство еще и регулирует мощность обогрева. А за нагревом радиаторов следят установленные на них термостаты.

О выборе схемы отопления

Отопление может быть выполнено по самым разным схемам. При этом для каждого конкретного случая может быть применен свой, наиболее подходящий  вариант. Выбирая его, необходимо учесть особенности, присущие  различным системам отопления.

1. Они бывают с естественной (гравитационной) и принудительной циркуляцией. Особенностью гравитационной циркуляции является возможность обогрева дома без использования дополнительного оборудования, такого как циркуляционный насос, и возможность работы элементов системы при атмосферном давлении.

Схема гравитационной водяной системы отопления

Подобный подход позволяет обеспечить уменьшение затрат при создании отопления, правда, для этого надо выполнить ряд дополнительных требований:

• нагревательный котел должен быть расположен ниже радиаторов, а расширительный бачок выше;
• трубопроводы должны иметь уклон, создающий самотек теплоносителя в сторону радиаторов при движении горячей воды, и в сторону котла при обратке;
• должно быть обеспечено крепление трубопроводов, исключающее образование противотока;
• трубы для подачи горячей воды должны быть большего сечения, чем для обратки.

Система обогрева с принудительной циркуляцией является наиболее универсальной, и при ее создании не требуется выполнения такого количества требований.

Система отопления с принудительной циркуляцией

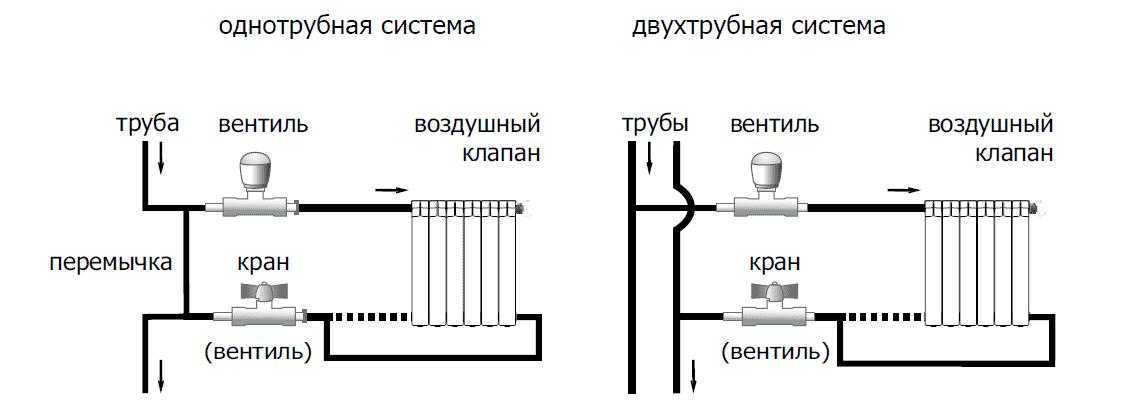

2. Монтаж отопления может быть выполнен однотрубным и двухтрубным способом. Особенности этих схем отопления показаны на фото

Схема однотрубной и двухтрубной системы отопления

При однотрубной системе вода через радиаторы проходит один за другим и потом возвращается в отопительный котел, а при двухтрубной в каждый радиатор вода поступает отдельно из магистрали и потом туда же возвращается.

А что касается недостатков, присущих однотрубной схеме, то наиболее популярный ее вид, называемый «ленинградкой», благодаря усилиям многочисленных специалистов-теплотехников в значительной степени от них избавлен.

Более подробно с тонкостями и особенностями этой системы можно ознакомиться с помощью видео
