Установка подрозетников в бетонные стены и тонкие перегородки из гипсокартона

Инструмент и расходные материалы

Набор инструментов и материалов, необходимых для монтажа подрозетников в бетонные поверхности:

• электрический перфоратор, оснащенный патроном стандарта SDS Plus или SDS Max;
• бур, предназначенный для сверления стен в бетоне (диаметр от 5 до 8 мм, длина от 60 мм);
• защитные очки и маска;
• зубило и молоток (допускается использование специальной стальной лопатки для перфоратора);
• коронка для сверления бетонных поверхностей, оборудованная хвостовиком типа SDS Plus или SDS Max;
• специальная коронка с алмазными режущими кромками (используется для безударного сверления бетонных поверхностей);
• шпатель для нанесения гипсовой смеси;
• емкость для затворения смеси;
• сухой раствор (масса вещества зависит от предполагаемого объема работ);
• миксер для дрели, используемый при затворении раствора.

Устанавливать подрозетники необходимо после прокладки проводки, допускается проведение дополнительного кабеля к месту установки. В стенах из бетона кабели прокладываются в каналах (штробах) прямоугольного сечения, вырезанных в стене. Для изготовления пазов используется специальный инструмент (штроборез), оборудованный окном для удаления образующейся пыли строительным пылесосом.

При самостоятельной прокладке кабелей используется болгарка с алмазным рабочим инструментом. Недостатком оборудования является выброс мелкодисперсной пыли в помещение.

Методика установки подрозетников в стены

Прежде чем начинать монтаж надо определиться с выбором подразетников, который зависит от материала стен. Место установки выбирается исходя из необходимости, современные стандарты предусматривают монтаж розеток на высоте 20 – 30 см от пола. Выключатели ставят на высоте 90 см от пола, это примерный уровень опущенной руки среднестатистического взрослого человека. Считается, что так удобнее пользоваться, не надо поднимать руки, выключатель доступен для детей и инвалидов.

Монтаж подрозетников в бетонные и кирпичные стены

В этом случае используются обычные, металлические или пластиковые подрозетники:

• Маркером отметьте на стене места установок подрозетников, обычно это делается пересечением двух отрезков линий по 15 – 20 см под прямым углом. Точка пересечения будет центром отверстия под стакан подрозетника.
• Используя перфоратор и специальную коронку с алмазными зубцами, просверлите отверстия диаметром соответствующим подразетникам на необходимую глубину.

• Подрозетники устанавливаются в отверстие после того как проложена проводка, при этом учитывается с какой стороны подходят провода. В этих местах на стаканах освобождаются технологические отверстия и продеваются провода вовнутрь подразотника.
• По периметру на стенки отверстия слоем толщиной не более 1см наносится раствор быстросохнущего гипса или алебастра, после чего вдавливается корпус подрозетника. Таким образом, он жестко фиксируется в бетонной стене.
• При установке надо учитывать, что на стену будет наноситься слой штукатурки толщиной примерно 1 см. Поэтому надо не до конца вставлять стакан, чтобы край после штукатурки был на одном уровне с поверхностью стены. Иногда отверстия делают после установки проводки и штукатурки стены, тогда стакан подрозетника ставится на одном уровне с поверхностью стены.

Монтаж подрозетников в полые поверхности типа гипсокартонных стен

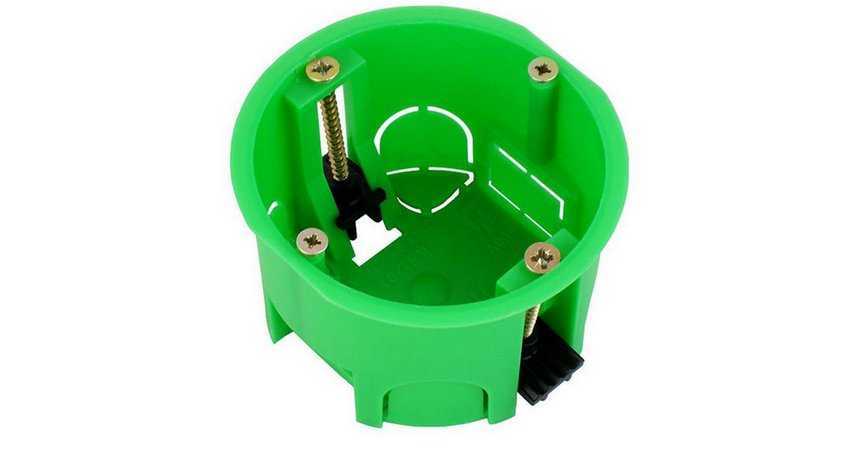

Для монтажа в гипсокартонную стену используют специальные подрозетники с зажимными планками:

Разметка производится аналогичным способом, как и в бетонной стене;
Проводка в таких случаях обычно прокладывается за листами гипсокартона;
Обратите внимание сверление отверстий под стаканы подрозетников в гипсокартоне надо проводить специальной коронкой для этих целей и не включать режим перфорации. Долбление может проломить гипсокартон, требуется ручное последовательное нажатие на дрель.
В отверстия выводятся провода, продеваются вовнутрь подрозетника;
Стакан вставляется в отверстие, после чего болты крепления поочередно вращаются по часовой стрелке. При этом зажимные планки от дна стакана поднимаются к поверхности

Вращения надо проводить до тех пор, пока верхняя выступающая кромка стакана плотно прижмется к листу гипсокартона.

При этом зажимные планки от дна стакана поднимаются к поверхности. Вращения надо проводить до тех пор, пока верхняя выступающая кромка стакана плотно прижмется к листу гипсокартона.

Пример крепления подрозетников к гипсокартонной стене

Частые ошибки

Распространенные ошибки, допускаемые при монтаже подрозетников:

1. Монтаж подрозетников до финишной отделки стен, что затрудняет последующее выравнивание поверхностей. При установке деталей с перекосом придется вынимать смонтированные коробки, а затем заделывать детали заново. Дополнительный слой штукатурки снижает вероятность контакта коронки и арматуры при сверлении.
2. Монтаж механизмов розеток в стены без переходных элементов. Подобный способ установки категорически запрещен, поскольку не обеспечивает изоляции материала стены от кабелей питания.
3. Перекос блока розеток по горизонтали и ошибочное определение расстояния между центрами монтажных коробок. Неправильное позиционирование приводит к образованию щелей между поверхностью стены и декоративной рамкой модуля розеток.
4. Запрещается использовать для фиксации подрозетников монтажную пену, поскольку материал не соответствует требованиям противопожарной безопасности. Существую негорючие пены класса В1, но прочность материала уступает гипсовым или алебастровым смесям.

Стандартные размеры подрозетников и коронок

Рассматривая классификацию монтажных коробок, следует более подробно остановиться на их размерах. Стандартные габариты изделия составляют 68х45 мм, и расшифровываются как диаметр подрозетника – 68, глубина – 45 мм. В связи с этим, при разметке отверстий под блок монтажных коробок расстояния между центрами берутся в размере 71 мм.

У разных производителей размеры изделий отличаются в зависимости от предназначения каждого из них. Диаметры находятся в пределах 60-68 мм, максимальное значение составляет 72 мм. Глубина подрозетника выбирается в зависимости от количества элементов, запланированных к установке во внутреннем пространстве. Ее значение начинается от 40 мм, среднее составляет 60 мм, максимальное – 75-80 мм, что означает углубленный подрозетник.

В соответствии с размерами подрозетника выбираются бур и коронка для сверления отверстий. Подбирать инструмент под диаметр отверстия нужно внимательно, иначе коробка просто не поместится внутрь. Железобетон и другие материалы повышенной прочности сверлятся алмазными коронками, а расстояние между подрозетниками в 71 мм сохраняется независимо от их размеров.

Глубина сверления регулируется меткой, наносимой на корпус насадки. За счет этого отверстия получаются не слишком глубокими, что особенно актуально для тонких межкомнатных перегородок.

Разметка стен и подготовка отверстий

Разметка и вырезание отверстий под розетки

Монтажные работы начинаются с разметки места для розетки. Для этого понадобится уровень, рулетка и карандаш. Нужно учесть количество подключаемых потребителей, расположение мебели, общий дизайн помещения. Особых требований нет, есть определенные нормы, которыми можно руководствоваться. Рекомендуется придерживаться следующих расстояний от пола:

• до центра отверстия розетки 30 см;
• до центра выключателя 90 см;
• для стиральной машины один метр;
• для кухонного стола 1м 20 см;
• не ближе, чем 20 см до дверного проема;
• расстояние до газовых коммуникаций не менее 50 см.

Пропитка гипсокартона грунтовкой

Выбранный участок стены пропитывают грунтовкой. После высыхания наносят тонкий слой шпаклевки. Это сделает гипсокартонный лист прочнее, он не будет крошиться при работе. Далее выполняют разметку. Высверливают отверстие на размеченном участке коронкой. Это специальная насадка на дрель с острыми зубцами по кромке. Можно воспользоваться обычным сверлом, а затем вырезать отверстие строительным ножом.

Чтобы не повредить лист, работу проводят осторожно с небольшим нажимом. Рекомендуется предварительно просверлить центральное отверстие небольшого диаметра, иначе коронку может повести в сторону. Края готового окна еще раз обрабатывают, что продлевает срок эксплуатации

Края готового окна еще раз обрабатывают, что продлевает срок эксплуатации.

Особенности монтажа с керамической плиткой

Сверление отверстий в керамической плитке имеет свои особенности. Здесь также нужно рассчитать глубину монтажа подрозетника, чтобы он располагался в одной плоскости с поверхностью стены. Иногда используется усложненный вариант, когда подрозетник изначально монтируется на стену, а уже потом монтируется плитка. В этом случае учитывается несколько параметров, слой клеящего раствора, толщина плитки и размеры подрозетников.

Определенную сложность представляет расчет места расположения отверстия под монтажную коробку. Его необходимо разметить и вырезать непосредственно в плитке и несоответствие в 3-4 мм уже будет критическим и не позволит установить подрозетник на свое место. В таких случаях прорезается новая плитка или вновь сверлится отверстие в самой стене. Нужно учитывать и расстояние между центрами подрозетников.

В более простом варианте делается штроба, после чего провод подводится к отверстию в стене без плитки. Место расположения отверстия и межосевое расстояние подрозетников должны быть размечены, после чего оно закрывается на период выравнивающей штукатурки стен и последующей укладки плитки. После высыхания раствора, на отмеченном месте в плитке прорезается отверстие под коробку.

Для резки плитки используется коронка для подрозетника с алмазным напылением. Такая насадка способна прорезать отверстие не только в плитке, но и в стене.

Диаметр подрозетников при установке в гипсокартон

Для гипсокартонных покрытий совершенно не подходят стандартные подрозетники, в том числе и блочные, используемые в обычных стенах. В этом случае применяются совершенно другие конструкции, в том числе и в блоке. При выборе нужного изделия обязательно учитывается глубина посадки (Н) и наружный диаметр (d2). Стандартная величина диаметра составляет 68 мм, но весь размерный ряд находится в пределах 60-75 мм. По нему следует подбирать и размер коронки.

Глубина посадки изделия тоже может отличаться. Чаще всего встречается высота 40, 42, 45, 60 и 62 мм. Коробки с нестандартными размерами выпускаются редко и применяются в особых случаях. Для сверления отверстий используется коронка для подрозетников по гипсокартону или сверло.

Выбор изделий осуществляется в соответствии с местом будущего монтажа. При наличии благоприятных технических условий, рекомендуется применять размер подрозетника стандартный, высотой 60-62 мм. При таком размере гораздо удобнее сделать разводку проводов. Провода разводятся внутри коробки, и глубокий подрозетник зачастую имеет большое значение. Процесс соединения проводки также существенно упрощается.

Подрозетник закрепляется в ГКЛ с помощью двух металлических лапок, расположенных на расстоянии. Благодаря фиксаторам увеличивается площадь сцепления с поверхностью стены, без какого-либо вреда для покрытия. Крепление двух и более коробок осуществляют винтовые саморезы, которые в процессе закрутки плотно прижимают изделие к гипсокартону.

Подрозетники по бетону

Установка подрозетников

Подрозетники для гипсокартона

Подрозетники для деревянного дома

Как установить розетку в подрозетник

Коронка для подрозетников по бетону

Детали выбора подрозетника

Современные технологии позволяют разобраться с прокладкой электрических кабелей быстро и эффективно, понятные инструкции минимизируют возможные затруднения, но при этом рекомендуется быть осведомленным о базисных особенностях монтажа.

Подрозетник под гипсокартон представляет собой прокладку между розеткой и стеной, позволяет устойчиво зафиксировать электроразъем. Он требуется перед тем, как установить розетку в гипсокартон. Без него крепление со временем будет расшатываться, гипсокартон – деформироваться, что приведет к потере внешнего вида и невозможности пользоваться розеткой (спустя время она просто выпадет).

Современные подрозетники для гипсокартона, помимо основных крепежей, обладают дополнительными креплениями, которые «цепляются» за гипсокартонное покрытие, где установлены, достигая лучшей фиксации электроразъема.

Поскольку ГКЛ считается возгораемым материалом (за исключением отдельных разновидностей), выбор подрозетника нужно делать согласно принятым правилам пожаробезопасности. По нормам, в помещениях, облицованных гипсокартоном, наибольшую опасность в плане возгорания представляют именно выходы электричества через розетки. Подбор правильного подрозетника позволяет купировать эту угрозу.

Рекомендуется:

• выбирать подрозетники для гипсокартона из самозатухающей пластмассы. При нагревании розетки тепло от нее не будет передаваться в окружающий гипсокартон. Это дополнительная безопасность на случай короткого замыкания;
• ориентироваться на индивидуальные размеры, если расстояние между основной стеной и гипсокартонным покрытием маленькое. Если ширина полости достаточная, можно покупать модель стандартного размера – глубины 50 мм.

Устанавливать подрозетники до или после штукатурки?

Монтажные коробки проще устанавливать в уже отштукатуренные поверхности, в которых проложены электрические кабели. Если устанавливать изделия в помещениях с черновой отделкой, то необходимо учитывать слой штукатурки. Перед тем как установить розетки в бетонной стене без штукатурки, требуется установить направляющие маячки. Затем производится разметка и сверление отверстий на необходимую глубину.

Шаблонная пластина устанавливается по маякам, а затем производится заполнение раствором зазора между стенками отверстия и подрозетником. Корректировка горизонтального положения блока выполняется при помощи гидравлического уровня.

Рекомендуется заглублять монтажные коробки на 1-2 мм относительно будущей поверхности отштукатуренной стены, что упрощает нанесение отделочного материала. Выставленный по уровню блок подрозетников и лекало фиксируются распорными клиньями, которые вынимаются после затвердевания раствора.

После затвердевания раствора и выполнения дополнительных отделочных работ стены помещения штукатурятся. Излишки смеси, попавшие в полость подрозетника, удаляются после засыхания материала. Затем в коробку устанавливается механизм, который подключается к кабелям питания.

Устанавливаем подрозетники

Перед началом установки подрозетников в гипсокартон нужно подготовить инструментарий:

1. Перфоратор, дрель или шуруповерт.
2. Металлическая коронка.
3. Строительный уровень.
4. Канцелярский нож.
5. Плоскогубцы.
6. Карандаш.
7. Отвертка.

Наносим разметку

До того, как устанавливать подрозетник в гипсокартон, следует нанести разметку. Достаточно выбрать центральную точку и крестообразно провести через нее две направляющие.

Вырезаем отверстие

Устанавливаем центровочное сверло коронки с диаметром 68 мм в отмеченную ранее точку и аккуратно вырезаем отверстие. Не нужно давить на ГКЛ, на нем может остаться вмятина, следы изгиба или деформации.

Выводим электрический кабель

Берем отрезок провода, проложенного внутри полой стены, и вытаскиваем наружу через проделанную прорезь. Можно заранее снять часть изоляции с концов кабеля для соединения с механизмом выключателя или розетки.

С помощью канцелярского ножа вырезаем из подрозетника заглушку и пропускаем через нее питающий провод.

Вставляем коробку в отверстие

Вставляем монтажный блок в подготовленную прорезь. Прижимные лапки должны располагаться на строго вертикальной оси. Положение можно проверить с помощью строительного уровня и направляющих.

Окончательный монтаж

Остается взять отвертку или шуруповерт, и закрутить винты. Прижимные лапки с внутренней стороны, а кромка с внешней, зафиксируют подрозетник на листе ГКЛ.

Установка подрозетников для гипсокартона — не сложная задача. С ней может справиться любой владелец загородного дома. Главное — выбрать подходящую монтажную коробку и четко следовать рекомендациям, представленным в статье.

Типы коронок

В зависимости от материала, который планируется бурить, и технологии выбирается коронка под розетку. Для бытовых целей предлагают режущие части буров с различными материалами режущих кромок:

• Твердосплавные (победитовые или из других сплавов). На кромке режущего края находятся напайки из твердого сплава. Используется для сухого ударного бурения нескольких отверстий в бытовых условиях.
• Карбидно-вольфрамовые для сверления по камню, бетону, кирпичу, ракушечнику, керамической плитке. Не годятся для бурения железобетона, так как режущие кромки приходят в негодность при попадании на арматуру.
• С алмазным напылением (алмазные) для сухого и мокрого (охлаждаемого) безударного бурения. На режущую часть нанесена крошка из технических алмазов. Пригодны для армированного бетона без ограничений по глубине бурения и при необходимости выполнения большого объема работ.

По типу крепления режущих частей к бурам их классифицируют по формам хвостовиков:

• с трехгранными хвостовиками;
• Насадки для дрели с шестигранными наконечниками для бытовых нужд;
• «SDS» и «SDS Plus». Их диаметр (10 мм) соответствует разъёмам патронов большинства моделей перфораторов и дрелей, применяемых в быту;
• «SDS Top» диаметром 14 мм. Для перфораторов среднего размера;
• «SDS Max» диаметром 18 мм для профессионального оборудования.

Хвостовики должны подходить к патронам используемого инструмента.

Смотрите это видео на YouTube

Что такое коробки монтажные?

Особенности подрозетников (коробок монтажных)

Подрозетник — электроустановочное изделие, необходимое при монтаже или замене розетки. Иначе подрозетник называется «коробкой монтажной».

Основное предназначение подрозетника — надежное закрепление розетки в стене. В деревянных постройках коробки монтажные также служат для предотвращения возникновения пожаров и их распространения в помещении. Данные изделия бывают различными по конструктивным особенностям, размерам и материалу изготовления.

Материал изготовления подрозетников

Коробки монтажные в зависимости от материала изготовления применяются в различных сферах. На сегодняшний день существуют подрозетники из пластика и металла.

Пластиковый подрозетник — изделие наиболее популярное, а современные технологии позволяют делать его негорючим. Последняя особенность дает возможность применения в деревянных поверхностях. Металлические подрозетники вытесняются пластиковыми, поскольку являются электропроводными, а это крайне опасно.

Также существуют и деревянные изделия, которые используются в основном в монтаже открытой проводки, т.е. при установке розетки на стене. На сегодняшний день данный способ исполнения не является популярным.

Подрозетники: особенности конструкции, установка и размеры

Одним из основных отличий множества подрозетников является сама конструкция. Например, одним из видов коробки монтажной является пластиковый стакан, который предназначен для монтажа в гипсокартон и бетон. Отличительной характеристикой изделий являются специальные прижимные лапки, выполняющие роль дополнительного фиксатора стакана в поверхности.

Традиционные коробки монтажные из пластика применяются для установки в бетон и газобетон, в кирпич и пеноблоки. Основательно зафиксировать изделие в отверстии можно при помощи использования алебастра, который накладывается в проем.

Установка подрозетников бывает двух типов: открытая и закрытая. Подрозетник для открытой установки монтируется на плинтусе в ситуации необходимости проведения электропроводки в нем.

Скрытые подрозетники те, что имеют распорные лапки и устанавливаются в углублении.

Форма коробок монтажных также может быть абсолютно различной: круглые, квадратные, овальные. Самым часто используемым является круглый тип подрозетников, но в специфических ситуациях необходимо использование квадратной коробки, которая отличается особой вместительностью. Изделия овальной формы незаменимы в одновременном подключении двойной розетки или же розетки и выключателя.

Существуют составные конструкции подрозетников, которые применяются в установке блоков розеток. Для этого необходимы специальные соединители, позволяющие объединить до пяти коробок монтажных в единое целое.

Подрозетники также различаются глубиной стакана. Изделия бывают узкими, углубленными и стандартными. Конкретный вид коробки монтажной соответствует конкретной ситуации. Например, глубокие подрозетники применяются в монтаже электрической проводки без использования распределительных коробок. То есть, в данном случае подрозетник будет выполнять функции распредкоробок.

Стандартными размерами коробок монтажных являются габариты 68см на 45см, при этом внутренние размеры несколько меньше 65см на 40см. Глубина узких подрозетников – 25мм, а углубленных – 80 мм. Диаметр может быть различным. Размеры монтажных коробок квадратной формы варьируются, в зависимости от производителя. Самыми популярными параметрами являются 70 мм на 70 мм.

Ассортимент подрозетников на современном рынке очень широкий, что дает большой выбор, исходя из ваших предпочтений и особенностей ситуации.

Приобрести подрозетники от известных и надежных производителей Вы можете в торгово-выставочной сети «Планета Электрика».

Частые ошибки при монтаже установочной коробки

Во время выполнения работ мастера нередко допускают такие огрехи:

• Забывают пропустить кабель проводки в технические отверстия подрозетника. Как результат, приходится демонтировать уже зафиксированное в стене изделие.
• Монтируют элемент до нанесения финишного отделочного слоя (штукатурки, декоративных панелей). Исключением считается кафельная плитка.
• Используют монтажную пену вместо строительного раствора для фиксации установочной коробки.
• Выполняют монтаж с отклонением от осей подстаканника по отношению к стене. В этом случае при заполнении ниши раствором он «плывет».
• Неправильная глубина гнезда (больше, меньше). И если минимальное можно увеличить, то слишком большое в диаметре или по глубине придется заполнять большим количеством раствора.

Монтаж подрозетников

Алмазные коронки по бетону

Установку стакана можно провести своими руками. Для этого нужно подготовить следующий инструмент:

• перфоратор, зубило и молоток;
• алмазную коронку по бетону;
• рулетку, строительный маркер;
• уровень;
• гипс или асбест для приготовления фиксирующего раствора;
• шпатель;
• емкость для приготовления строительной смеси.

Этапы работы:

1. От распределительной коробки размечают будущие штробы. Линии должны быть строго вертикальными или горизонтальными.
2. Конечная точка разметки — предполагаемое место установки стакана. Его прорисовывают окружностью диаметром 70 мм.
3. По линиям прорисованных штроб делают каналы под укладку проводки.
4. По месту предполагаемого монтажа розетки сверлят круглое отверстие. Его глубину подгоняют по параметрам подрозетника. Тот должен полностью войти в стену, но не сильно утонуть в ней. Чаще бывает достаточно 5-6 см. Ровность глубины контролируют строительным уровнем, прикладывая в гнездо подрозетник. Его края должны полностью сравняться с плоскостью стены.
5. Готовую выемку очищают от строительной пыли.
6. Проложенную по каналам проводку подводят к гнезду. Оплетку зачищают и вставляют в гнезда подстаканника.
7. Нужно тщательно смочить выемку в стене и промазать её строительным раствором. Если это гипсовая смесь, то ее готовят из порошка и воды в соотношении 1:2. Если это алебастр, то пропорции порошка и воды — 4:1 соответственно.
8. Готовым раствором обрабатывают и стакан с наружной стороны. Затем вставляют его в гнездо, контролируя выступы над уровнем плоскости стены. Их быть не должно. Исключение допускается, если панель будет дополнительно облицована любым декоративным материалом. Тогда края стакана оставляют выступающими на примерную толщину отделки (с учетом клея, слоя штукатурки и др.).
9. После высыхания раствора можно приступать к монтажу самой розетки.

Использование накладок на бревно

При выполнении электромонтажных работ в деревянных домах могут возникнуть определенные трудности, преимущественно из-за бревенчатых стен. Они имеют округлую поверхность, а какая-либо ровная базовая плоскость вообще отсутствует.

Современные производители нашли выход из подобных ситуаций, за счет использования специальных накладок, устанавливаемых на поверхности бревна.

Данная конструкция обладает несомненными преимуществами и пользуется широкой популярностью у электротехников:

• Все изделия этого типа выпускаются сериями, предназначенными для бревен с основными диаметрами 180, 200, 220, 240, 260, 280, 300 и 320 миллиметров. Благодаря широкой размерной линейке создается идеальное сопряжение конструкций практически во всех случаях монтажа.
• Накладки заранее оборудованы всеми необходимыми отверстиями для крепежа и технологических операций по дереву. Шляпки саморезов в дальнейшем полностью скрываются под установочным изделием.
• Благодаря красивым материалам, имитирующим натуральную древесину, накладки часто используются в качестве дополнительных декоративных элементов.
• Накладки изготавливаются из ясеня, обеспечивающего прочность и долговечность изделий в процессе эксплуатации.

Размеры

Диаметр подрозетника для гипсокартона — основной параметр, на основе которого нужно выбирать изделие. От этой величины зависит, влезет ли механизм установочного электрооборудования во внутренний «стакан», или нет. Рассмотрим характеристику подробнее.

Установочный диаметр

Установочным диаметром называют размер отрезка, проведенного через центр кожуха. Он соединяет внешние стенки без учета длины кромки, которая цепляется за внешнюю поверхность листа гипсокартона.

Если говорить простыми словами, то это величина будущего отверстия в стене. Самый ходовой параметр — 68 мм.

Внешний диаметр

Внешний диаметр — это величина аналогичного установочного параметра (68 мм) плюс размер кромки (4 мм). В нашем случае получаем 72 мм.

Внутренний диаметр

Внутренний диаметр — диаметр внутренней части «стакана». Он должен соответствовать характеристикам механизма розетки, выключателя или светорегулятора. У нас изделие с величиной, равной 65 мм.

Установочная глубина

Установочная глубина — это минимальный размер свободного пространства внутри полой стены, необходимый для монтажа подрозетника. Параметр берется с учетом толщины листа ГКЛ. Наша характеристика — 45 мм.

Внутренняя глубина

Внутренняя глубина — максимальное расстояние внутри монтажной коробки, доступное для установки оборудования и клеммных колодок. У нас — 40 мм.

Межцентровое расстояние

Межцентровое расстояние — «дистанция» между центрами двух подрозетников, установленных вплотную друг к другу. Стандартный размер — 71 мм.

Размеры и виды

Специальные электромонтажные коробки классифицируют по нескольким категориям:

• Форма. Чаще встречаются круглые изделия. Реже — квадратные. Второй вариант используется при монтаже нестандартных точек питания.
• Тип стены, в которую монтируется деталь. Здесь выделяют такие виды подрозетников — для бетонной, кирпичной, блочной стены или изделия под гипсокартон. Последние оснащены специальными фиксирующими лапками. Помимо панелей из ГКЛ такие подрозетники ставят в стены и перегородки из ДСП, фанеры, СМЛ листов.
• Тип детали. Есть одинарный подрозетник, а есть блочный элемент из 2-5 коробок, соединённых между собой общей рамкой. При помощи блоков можно монтировать одновременно несколько розеток или выключателей, расположенных в ряд по вертикали/горизонтали. У любых блочных коробок и одинарных элементов межосевое расстояние всегда равно 71 мм, что соответствует стандартам.

Дополнительно подрозетники классифицируют по размерам.
