Причины того, что выбивает дифавтомат

Причины поломки в стиральной машинке

Теперь рассмотрим причины, когда неисправность связана с самой стиралкой.

Здесь вариантов повреждения гораздо больше:

замыкание или пробой ТЭНа

дефект вилки или кабеля в самой машинке

Такое чаще всего видно даже визуально. Достаточно внимательно осмотреть все контакты с обоих сторон.

Вилку разобрать вы не сможете, она идет литой. Но целостность изоляции проследить возможно.

повреждение двигателя (попала вода из-за прохудившихся уплотнительных прокладок)

неисправность сетевого фильтра или платы управления

Начинать поиск всегда нужно с самой частой поломки – неисправности тэна. В 2/3 случаев, именно из-за него отключается автомат и УЗО.

Опять же все можно выявить без приборов. Как это сделать?

Кратко – о предназначении устройства защитного отключения и его устройстве

Безопасность эксплуатации электрической домашней сети обеспечивают два типа защитных устройств.

Автоматический выключатель – защищает от перегрузки и последствий короткого замыкания

Во-первых, это автоматические выключатели, которые предохраняют от избыточной нагрузки на электропроводку, и от возможных последствий короткого замыкания.

УЗО (ДВ) работает совместно с автоматом, но выполняет уже иные функции

Во-вторых, это устройства защитного отключения (УЗО), которые еще называют дифференциальными выключателями (ДВ). Их задача – следить, чтобы, образно говоря, чтобы электрический ток не уходил туда, куда не надо. То есть они реагируют на утечку тока.

Оба эти прибора работают в паре. Например, на несколько линий, защищенных каждая своим автоматом, ставится одно общее УЗО. Некоторые, наиболее ответственные выделенные линии, и вовсе имеют индивидуальные и автомат, и УЗО.

УЗО могут быть общими, на всю домашнюю сеть, ставиться на одну выделенную линию в паре с автоматическим выключателем, или же обеспечивать защиту сразу нескольких линий, оснащенный индивидуальными автоматами.

Такая связка обеспечивает максимальную степень защиты. Каждый прибор отвечает за свою «сферу ответственности».

Кроме того, могут использоваться и дифференциальные автоматы (АВДТ – автоматический выключатель дифференциального тока). Разница в том, что здесь в одном корпусе собраны и автомат, и УЗО.

Дифференциальный автомат (АВДТ) – и автомат, и УЗО в одном корпусе

Казалось бы, дифавтомат – намного удобнее. Но есть ряд нюансов, в силу которых бывает целесообразнее установить именно упомянутую пару: автоматический выключатель + УЗО.

Но автоматы сейчас отставим в сторону – это отдельный разговор. Нас же в рамках данной статьи интересуют только УЗО.

Итак, принцип работы устройства защитного отключения заключается в сравнении показателей тока условно на входе и на выходе замкнутой цепи. Как известно, если нет никаких побочных потерь, сила тока должна быть равной. Образно говоря – сколько вошло на нагрузку, столько должно и выйти с нее.

На иллюстрации стрелкой показан дифференциальный трансформатор с тороидальным сердечником и тремя обмотками.

Две из них – это проходящие через УЗО проводники фазы и нуля. И количество витков, и диаметр провода – совершенно одинаковы. И плюс к тому направление обмотки выполнено таким образом, чтобы создаваемые прохождением тока электромагнитные потоки были встречно направленными и полностью компенсировали друг друга.

Третью обмотку можно назвать контрольной. И связана она или с электромеханическим реле, или с электронным ключом. В любом случае, при появлении в ней электрического тока срабатывает устройство, обеспечивающее разрыв основной цепи.

Принципиальная электрическая схема дифференциального выключателя (УЗО).

Итак, если сила тока в проводниках на входе и выходе (L и N) одинакова, то результирующий магнитный поток на сердечнике трансформатора равен нулю. В случае же утечки тока на проводке или нагрузке появляется разница, приводящая к созданию результирующего магнитного потока, отличного от нуля. Он, в свою очередь, наводит ЭДС в третьей контрольной обмотке – по ней начинает идти ток. Если значение этого тока превышает допустимые границы, срабатывает электронное или электромеханическое устройство, разрывающее контакты.

Таким образом, если в бытовом приборе по той или иной причине случился пробой фазы на корпус, то при касании этого прибора человеком создастся цепь утечки. И УЗО должно отреагировать на это мгновенным отключением линии питания.

Да, это достаточно долго описывается, но на деле скорость срабатывания защиты измеряется миллисекундами

Это – чрезвычайно важно, так как от длительности контакта с токопроводящим предметом напрямую зависит и тяжесть поражения электрическим током

На корпусе УЗО, помимо рычажка включения цепи, имеет еще и кнопка «Тест». Нажатием на нее «моделируется» ток утечки – замыкается внутренняя цепь через встроенную нагрузку. Если прибор исправен, то он должен мгновенно отключиться.

Надо полагать, в вопросах устройства, принципа работы и необходимости установки УЗО ясность достигнута.

Но что делать, если этот дифференциальный выключатель начинает «терроризировать» своих хозяев? То есть регулярно срабатывает в самый ненужный момент, когда, казалось бы, нет никаких к тому видимых причин.

Нет, совсем без причин такого явления случиться не может. И вот с этим как раз и предстоит разбираться.

Выбило автомат и не включается: причины

Если автоматы вырубило все сразу, необходимо осмотреть розетки и технику на наличие повреждений

Проблема может оказаться в переполненном щитке. Автомат и провода выделяют небольшое количество тепла. Если объем щитка недостаточен, к тому же без вентиляции, тепло накапливается, автомат греется и срабатывает.

При включении мощных агрегатов – сварочного аппарата, электрокотла, водонагревателя – на короткое время ток подскакивает на десятки ампер. Быстрый расцепитель автомата срабатывает. Иногда отключение АВ вызвано стабилизатором напряжения. Это происходит при подсоединении некачественного стабилизатора. Возможно, это реакция автомата на кратковременно повышающуюся величину тока, больше чем номинальное значение.

Если АВ отключается раз за разом, нужно осмотреться, нет ли обгоревших проводов, розеток, не слышно ли запаха гари, нет ли искр. Таким же образом следует проинспектировать щиток. В нем может ощущаться запах металла или пластика, но не дыма.

Если неисправность не обнаружена, придется заменить автомат. В такой ситуации лучше вызвать электрика. Мастер может замерить силу тока в каждой линии специальным инструментом. Она должна соответствовать номиналу автомата и толщине проводников. Возможно, проблема постоянного отключения заключается именно в этом.

Если в щитке есть не только вводный автомат, но и групповые, найти причину отключений гораздо проще. Если выбивает на входе, нужно проверять правильность монтажа приборов в щитке. Когда выключается автомат, расположенный ниже, неисправность заключается в его группе.

Когда нужно обращаться в диспетчерскую?

Владелец должен обязательно знать следующие номера:

• Аварийно-диспетчерская служба управляющей компании. Номер указывается в квитанции.
• Номер городской оперативно-диспетчерской службы.
• Номер службы спасения. Он единый – 112.
• Номер диспетчерской службы Энергосбыта.

Эти контакты помогут, если в квартире пропало электричество.

В диспетчерские службы ЖКХ следует обращаться, если:

• в доме пропало отопление в отопительный сезон;
• в подвале обнаруживается вода, испарения;
• в квартире или на лестничной клетке присутствует специфический запах необъяснимого происхождения;
• обнаружены грызуны (крысы, мыши), тараканы.
• дверь на чердак неисправна или взломана;
• нет холодной или горячей воды;
• квартиру «топят» соседи;
• сантехника неисправна.

Если на лестничной клетке обнаруживается задымленность — первым делом нужно вызывать пожарную службу (при запахе газа — газовую), а потом звонить в службу ЖКХ. Промедление может стоить жизни.

Источники

• https://vemiru.ru/info/vyleteli-probki-v-kvartire-kak-vkljuchit/
• https://sibstroy-dom.ru/stroitelstvo/kak-vklyuchit-avtomat-v-shchitke.html
• https://dom-i-remont.info/posts/elektrika/pochemu-vyibivaet-probki-printsip-deystviya-vozmozhnyie-prichinyi-i-sovetyi/
• https://5domov.ru/remont/vyibilo-probki-kak-vklyuchit.html
• https://ProFazu.ru/elektrosnabzhenie/podklyuchenie/vybilo-probki-v-kvartire-kak-vklyuchit.html
• https://electric-220.ru/chto-delat-esli-vybivaet-probki-ili-avtomat
• https://vemiru.ru/info/vybilo-probki-i-ne-vkljuchaetsja-obratno/
• https://ElektroKlub-nn.ru/provodka/probki-na-schetchiki-elektricheskie.html

Какими бывают электрические пробки

Электрические пробки бывают двух видов:

1. С плавкой вставкой 2. Автоматические с кнопкой включения и выключения

При срабатывании пробки с плавкой вставкой потребуется поменять плавкую вставку на специальном предохранителе, находящемся внутри электрической пробки. В предохранителе, который вы собираетесь поставить вместо сгоревшего, важную роль играют его характеристики: они должны в точности повторять характеристики заменяемого.

Смотреть нужно такой параметр как номинальная сила тока. Если поставить предохранитель с завышенным номинальным током, то при коротком замыкании защитный механизм не сработает, сеть не будет обесточена, в результате скорее всего где-нибудь перегорит электропроводка, поиск неисправности которой достаточно сложен, если она замурована в стене.

Внимание! Не так давно в продаже появились китайские чудо-предохранители. Продавец рекламирует их как “долговечные”

При проверке этих предохранителей, на один из них номиналом 10 ампер подали силу тока в 20 ампер, что в два раза превышает требуемый номинал, и предохранитель не сгорел: сгорело все, что висело в нагрузке. Поэтому запомните: предохранитель – предохраняет, он должен сгорать, чтобы не сгорели электроприборы.

В этом плане автоматы предпочтительней, поскольку плавкой вставки у них нет, там присутствует специальный механизм, который можно неоднократно включать и выключать одним переключением тумблера, поэтому случайно перепутать номинал там не получится.

Такие защитные устройства должны присутствовать во всех электрических цепях, при этом необходимо разделять их по группам: розетки от одного автомата, свет – от другого. Так легче узнать причину срабатывания защитного механизма.

Проверка в распределительном щитке

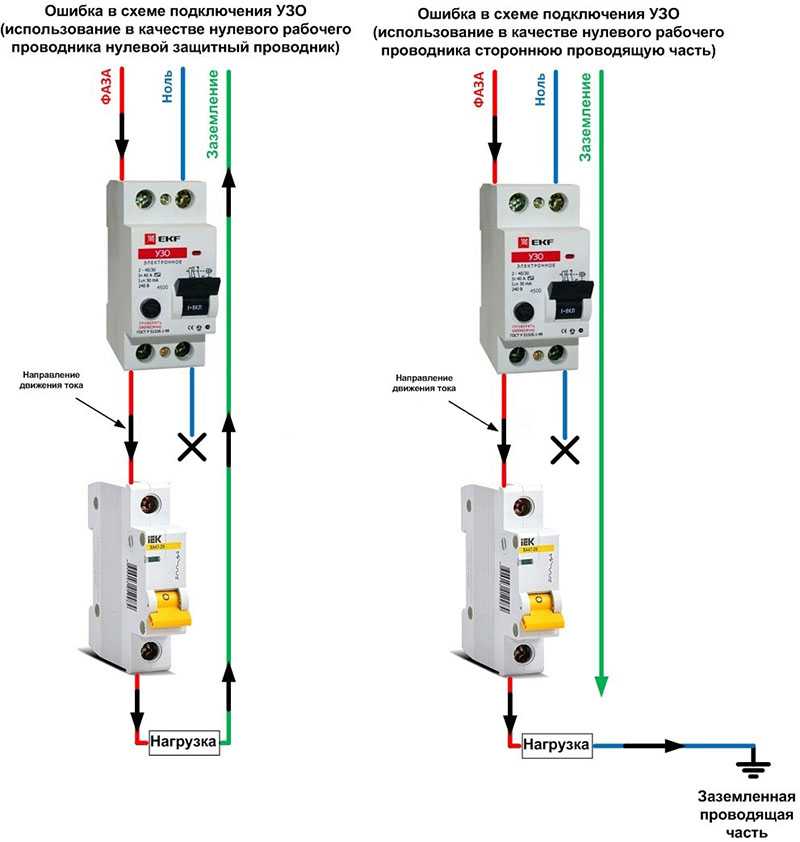

В распределительной коробке происходят наиболее частые ошибки монтажа, соединяются нулевые проводники от разных линий или меняются места соединений. Этим грешат электрики, которые привыкли работать только с автоматическими выключателями. Для них не имеет значения, с какой линии пришел нулевой провод, так как они контролируют ток на фазном проводе.

Для дифференциального автомата и УЗО это принципиально, так как они реагируют на разницу токов в фазном и нулевом проводах контролируемой линии.

Убедившись в правильности монтажа в распределительной коробке, попробуйте включить дифавтомат.

Если опять устройство отключились, то надо проверить, как подсоединены провода, идущие от распределительной коробки к розетке. Здесь тоже частенько путают нулевой и земляной провода. Если здесь все нормально, то дифавтомат включится и встанет на контроль.

Для особо недоверчивых людей, желающих проверить работоспособность дифавтомата можно сделать следующее. Индикаторной отверткой надо найти ноль в розетке и соединить его с землей.

Так как никаких токов без нагрузки через нулевой и фазный провод не протекает, то дифавтомат никак не среагирует. При включении нагрузки, даже настольной лампы на 100 Вт, устройство сразу же отключится.

Меры безопасности

При вырубании электрического щитка не следует лезть туда самостоятельно, особенно без наличия знаний электрики. Вначале нужно убедиться в том, что вырубились пробки не из-за центрального отключения электроснабжения, и проблема находится только в квартире. Затем рекомендуется все электрическое оборудование выключить из сети, поскольку в момент восстановления энергоснабжения, когда будет включаться все, произойдет скачок напряжения, и оно может не только сломаться, но и спровоцировать возгорание.

Вам это будет интересно Как работает схема триггера на транзисторах

Возгорание как следствие неправильных действий

Далее необходимо понять, что стало причиной, и посмотреть, какая пробка сработала, включить предохранитель или поднять рычаг вверх.

Включение предохранителя

Постоянные отключения электроэнергии изнашивают электрический выключатель и приводят к нулю КПД. Поэтому, если причиной не стало центральное отключение света счетчика, необходимо устранить все имеющиеся неисправности, в частности проверить проводку, оценить состояние электроприборов и осветительных устройств, еще раз просчитать количество задействованных мощностей в сети. Также можно доверить устранение проблем срабатывания УЗО электрощитка профессионалам.

Необходимость обращения в сервисный центр во избежание проблем

Автоматический выключатель или защитный автомат — устройство, служащее гарантом нормальной работы электрооборудования и защиты человека от короткого замыкания. Ломается аппарат по разным причинам, в том числе из-за заводского брака. При поломке лучше всего обратиться в сервисный центр во избежание неприятных последствий.

Причины отключения в работающей электросети

Причины выбивания дифавтоматов в работающей сети те же, что и во вновь вводимой электропроводке. При анализе ситуации необходимо учитывать общее состояние электрической сети:

• какие провода использовались;
• тип изоляции;
• двухпроводная или трехпроводная проводка.

Нужно выяснить есть ли местное заземление. На последних моделях дифавтоматов на передней панели появилась индикационная площадка. Она помогает определить причину срабатывания дифавтомата. Если при выбивании устройства площадка не вышла за плоскость передней панели, значит это токи утечки, если вышла, то срабатывание прибора вызвало короткое замыкание или перегрузка. Может быть и наоборот, надо смотреть инструкцию на данный прибор. Такая возможность, конечно же, облегчает поиск неисправностей.

Как продлить жизнь автоматическому выключателю

Запомните два совета:

• Не перегружайте защищаемую линию током выше номинального.
• Не выключайте автомат под нагрузкой.

Если с первым советом всё понятно, то второй немного сложнее. Когда через контакты протекает ток и вы собираетесь их разъединить возникает дуга. Это происходит по причине истинности законов коммутации: “Ток в индуктивности не может прекратится моментально”.

Даже если нагрузка активная, например обогреватель, кабеля имеют свою паразитную индуктивность. Еще более опасно размыкать автоматический выключатель, если к нему подключена нагрузка типа электродвигателей или осветительных сетей с большим количеством дросселей (ДРЛ, ДНат, ЛЛ) — индуктивность еще большая, дуга тоже. Отсюда дефекты контактов, их обугливание, ускоренный износ и залипание.

Мы ознакомились с тем, какой дефект чем вызван. Автоматические выключатели служат довольно долго, если работают в пределах номинальных условий. Ремонту современные автоматы не подлежат, поэтому мы не рекомендуем разбирать их, лучше замените, на качественный аналог, например Moeller или ABB. Для бытовых приборов и активной нагрузки используйте автоматы с буквой B, для подключения нагрузки со значительными пусковыми токами (двигателя) лучше подойдут аппараты с буквой D, а цифра после буквы обозначает величину допустимого тока. Не допускайте подключения окисленных проводов и всегда затягивайте клеммы. Придерживаясь данных советов, неисправности автоматических выключателей буду возникать гораздо реже, и вам не придется беспокоиться за безопасность эксплуатации проводки в квартире либо доме.

Напоследок рекомендуем просмотреть полезное видео по теме:

Наверняка вы не знаете:

• Неисправности розетки и способы их устранения
• Как найти короткое замыкание в проводке
• Причины срабатывания дифавтомата
• Как проверить работоспособность УЗО

Опубликовано:
27.01.2018
Обновлено: 31.01.2018

Как работает автоматический выключатель

Чтобы ответить на поставленный вопрос, необходимо знать, для чего необходим автомат, какие функции на него возложены. И уже после этого можно говорить и о самих причинах.

• Во-первых, этот прибор устанавливается на фазный контур, который по необходимости разрывает. Если в щитке устанавливается многополюсный выключатель, то разрывать он будет и нулевой контур.
• Во-вторых, само название автоматический выключатель говорит о том, что разрывать он может цепи не только по желанию хозяина квартиры или дома, но и в автоматическом режиме.
• В-третьих, основное предназначение этого прибора – защитить электропроводку и бытовые приборы от электрического тока высокой мощности, который возникает по разным причинам. Кстати, ток этого типа может вызвать пожары и незначительные разрушения.

Выбило пробки — основные причины

Существует три основных причины, по которым выбивает пробки

1. короткое замыкание — моментальная перегрузка;
2. превышение номинальной нагрузки;
3. неисправность самого прибора.

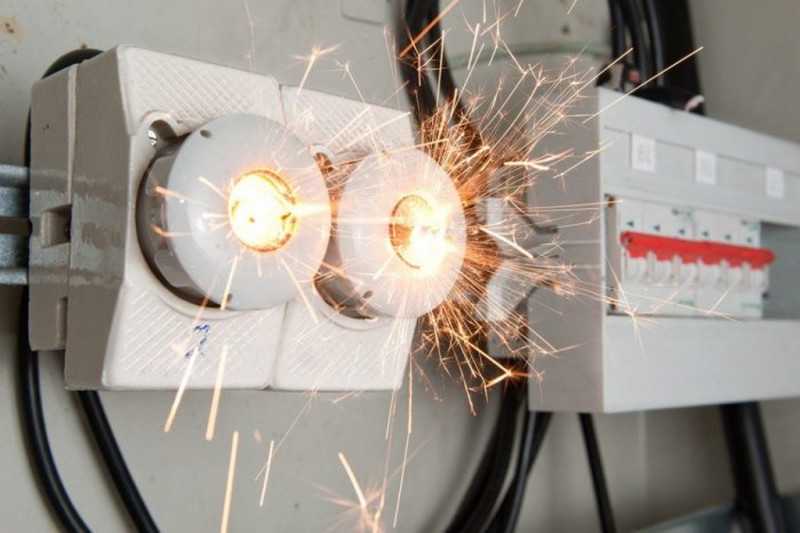

Короткое замыкание

Самая опасная причина выбивания пробок – это замыкание. Его может спровоцировать плохо защищенная или оплавленная изоляционная оболочка проводов, сгоревший электроприбор, а так же попадание в него воды, .

Короткое замыкание

Как это происходит? Мгновенно падает напряжение, в следствии чего перегорает проводка, а в самом критическом случае — возникает пожар. Вызвать такую аварийную ситуацию способна некорректная коммутация аппаратуры, повредившаяся изоляция, протечка воды на проводку.

От быстроты реакции защитного устройства зависит количество ущерба, нанесенного коротким замыканием. Известных случаев много. Например, короткое замыкание при включении света. Его провоцируют замкнутые оголенные провода, которые находятся в патроне, в некоторых ситуациях сама лампа становится источником проблемы. Тогда короткое замыкание возникает внутри колбы, к счастью это явление не приводит к серьезным последствиям: из строя выходит только лампа.

Превышение номинальной нагрузки

Такое происшествие не носит критически печальный характер. Виновными зачастую являются сами хозяева. Причиной перенапряжения сети может стать: включение нескольких электроприборов в одну розеточную группу. Из-за разницы между пусковым и рабочим током, когда первый несколько превышает второй и возникает превышение нагрузки.

Превышение номинальной нагрузки

Мощные агрегаты — например, бойлеры, стиральные машины, холодильники, представляют собой большую опасность. Они могут спровоцировать при пуске сильный скачок тока в электроцепи. Чтобы этого избежать, необходимо всегда тщательно контролировать все приборы, включенные в конкретную розеточную группу. Это относится как к их количеству, так и к мощности.

Неисправность оборудования

Любая конструкция всех времен — будь то старые пробки, или автоматические, могут рано или поздно выйти из строя. Особенно автомат, поскольку он является сложным устройством. Или происходит сбой в работе, в этом случае нельзя исключать ни какие варианты. Решение одно — покупка нового аппарата, современного. Главное понимать, что — внезапная поломка мощной бытовой техники — ведет к срабатыванию механизма защиты.

Неопознанные причины

Если часто выбивает пробки в счетчике без особых последствий, возможно причина кроется в перенапряжении сети. Включив в одну ветвь сразу нескольких приборов, вы рискуете превысить допустимый номинал. У автомата он составляет 16 ампер, а у одной пробки – не более 2,5кВт.

Перегрузка сети

Еще одним неприятным «сюрпризом» могут стать провода в старых домах, построенных еще во время существования Советского Союза. В тот период времени не было такого потока бытовой техники и соотвественно ее суммарная мощность была значительно меньше. Поэтому электроцепи не подвергались большим нагрузкам. Старые провода совсем не предназначены для того изобилия приборов, которое существует теперь практически в каждом доме. В этом случае единственный путь обезопасить себя от постоянно выбиваемых пробок — поиск и замена потенциальных слабых участков.

Какие лучше использовать провода для проводки в квартире или доме, читайте тут.

Избыточная влажность — тоже может спровоцировать выбивание пробок. Воздух имеет достаточно сильное электрическое сопротивление. Если он влажный, это свойство теряется. Поэтому в помещениях с повышенной влажностью: в банях, подвалах, ванных комнатах обустройством розеток должен заниматься профессиональный электрик. У него есть специальный набор устройств для монтажа, имеющий довольно высокий уровень защиты от влаги.

Плохой контакт на клеммах также может стать причиной срабатывания автоматического защитного оборудования. В частности мягкие алюминиевые проводники могут послужить причиной выбивания пробок. Ослабленный контакт неизбежно приводит к нагреванию аппарата. На такие изменения реагирует тепловой расцепитель (биметаллическая пластина), и как результат возникает срабатывание защиты. Для защиты необходимо хотя бы раз в год устраивать проверку клемм с помощью электрика.

Проверка тэна стиральной машины мультиметром

Если вы все же не доверяете всем этим экспериментам и хотите быть на 100% уверенным, что поврежден именно ТЭН, а не что-то другое, то единственный ваш помощник — мультиметр.

Как правильно проверить тэн? Опять же вытаскиваете вилку с розетки, а тестер ставите в режим замера сопротивления.

Шкалы измерения до 200 Ом будет достаточно.

Подносите щупы к контактам тэна, чтобы проверить его целостность и отсутствие обрыва. В нормальной ситуации его сопротивление при этом должно быть в пределах от 20 до 50 Ом.

Если прибор показывает бесконечность, значит спираль оборвана.

Еще нужно протестировать его на замыкание на корпус. Один щуп прикладываете к металлической части тэна или центральному болту, где сидит заземление.

А другим поочередно касаетесь фазного и нулевого выводов.

Любые значения, даже в несколько десятков киллоОм говорят о том, что ТЭН пробит и подлежит замене.

Кстати, при простом обрыве в нагревательном элементе без его замыкания на корпус, автомат выбивать не будет.

В данном случае может выскакивать ошибка на дисплее, о том что вода не греется.

Если дисплея с описанием кода ошибок у вас нет, то просто потрогайте стекло на дверце стиралки. От теплой воды оно должно немного нагреваться.

Основные причины выключения автомата

Выделяется несколько основных причин, почему вырубает автомат – это:

1. Перегруженность.
2. Неисправность самого автоматического выключателя.
3. Короткое замыкание.
4. Поломка подключенного к схеме электроприбора.
5. Выход из строя прибора освещения.

Короткое замыкание – частая причина бытовых пожаров Источник electroinfo.net Разберем детально особенности каждого случая и пути решения возникающих при этом проблем.

Перегрузка

Каждый конкретный автомат имеет номинал тока, например, 6, 10, 16 ампер и т. д., превышение которого и заставляет его выключаться. Поэтому если в сеть одновременно включено несколько приборов, суммарная потребительская мощность которых превышает данное значение, происходит перегрузка сети, и срабатывает защитное устройство.

Такая ситуация развивается, например, когда автомат рассчитан на 16 А, а в сеть сразу включены электроприборы общей мощностью на 18-20 А. В результате проводка начинает перегружаться – металлические провода нагреваться. Если автомат не сработает, проводники, как и сама техника, может перегреться, что нередко приводит к воспламенению и пожару.

Решается проблема несколькими путями:

Подключением электроприборов в порядке очереди с учетом максимально допустимого тока.

Даже простейшие бытовые приборы в сумме могут создавать большую нагрузку на автомат Источник stihi.ru

• Установкой более мощного автомата. Например, вместо 16-амперного монтируется образец на 25А. Однако при этом обязательно должна учитываться способность проводки выдерживать суммарную мощность всех приборов. Для приведенного примера оптимальным является медный проводник сечением от 2,5 мм2.
• Заменой всей электропроводки на более современную и качественную. Зачастую алюминиевые жилы в отличие от медных нагреваются быстрее даже при нагрузке, не достигающей пика мощности – что, естественно, будет постоянно приводить к выключению автомата.

Перегрев становится частой причиной возгорания автомата Источник ytimg.com

Причина третья. Неисправная проводка

Со временем любые инженерные коммуникации приходят в негодность, электрическая проводка не исключение и также может потерять свои эксплуатационные свойства, вызывая впоследствии срабатывание защиты автоматического выключателя.  Здесь уже вступает в работу вторая защитная функция автоматического выключателя – защита от токов короткого замыкания.

Помимо естественного старения, качество электрической сети может существенно ухудшаться в результате неправильной эксплуатации электрокоммуникаций (перегруз и т.п.) или при воздействии внешних факторов, таких как затопление квартиры соседями сверху, пожар и т.п.

Определить неисправность электрической проводки гораздо сложнее, нежели проверка работоспособности электробытовых приборов, но тем не менее выявить причину можно. Последовательность стандартных действий в таком случае может быть следующей:

1. Обесточить электросеть объекта;
2. Открыть все распределительные коробки в пределах дома и произвести их визуальный осмотр. При наличии расплавленной изоляции или плохого контакта проводников, произвести повторное расключение проводников, в соответствии с электросхемой.
3. Демонтировать поочередно все розетки, выключатели и осветительную аппаратуру и произвести их ревизию. При наличии плохого соединения или оплавления изоляции, выполнить повторное подключение жил, зачистив их предварительно от старого окисла. После чего выполнить монтаж электроаппаратуры в обратной последовательности.

Если же перечисленные действия не дали ощутимого результата, то причина срабатывания защиты – это короткое замыкание электропроводки внутри стен. Выявить место такого замыкания весьма сложно (для этих целей используются дорогостоящие приборы – сигнализаторы короткого замыкания, тепловизоры), ввиду чего в домашних условиях главной целью исполнителя, будет поиск проблемной линии, для дальнейшей ее замены.

Определить такой участок можно при помощи мультиметра или обычной прозвонки, выполнив следующие действия:

1. Обесточьте объект;
2. Переключите мультиметр в режим прозвонки (при замыкании щупов издается звуковой сигнал, сигнализирующий о замыкании цепи);
3. Произведите разсоединение всех проводников в распределительных коробках (для удобства последующего монтажа жилы проводов предварительно рекомендуется промаркировать и составить схему расключений);
4. Все электропотребители следует отключить, а осветительные устройства выкрутить из патронов;
5. Поочередно следует проверить на короткое замыкание все комнаты квартиры. Для чего в распределительной коробке следует проверить все подходящие и отходящие участки (соединяя щупы прибора с проводниками одной трассы). При наличии короткого замыкания (прибор будет сигнализировать звуком) найти «проблемный участок».
6. Выполнив в обратной последовательности все электроподключения в квартире, без звена с коротким замыканием, следует подать напряжение и удостовериться в правильной работе электропроводки.

В последующем пробитый участок проводки следует заменить и ввести его в работу.

Устраняем причины частого отключения АВ – что и как делать

Если пропал свет, не работают розетки, идем к щитку и смотрим на автоматические выключатели. Чаще всего придется просто включить автомат. Современные АВ при срабатывании отправляют ручку включения вниз. Чтобы включить питание, поднимаем ее вверх. Во многих домах еще встречаются автоматы старого советского образца, у которых при срабатывании ручка находится в верхнем положении. Если АВ в щитке много, найти сработавший трудно. По очереди выключаем и включаем все автоматы.

Чтобы включить питание в современных АВ нужно поднять ручку включения вверх

Если сеть перегружена, она будет отключаться автоматом, но не постоянно, а через некоторый временной промежуток, необходимый для срабатывания защиты. Реже всего случается перегрузка цепей освещения. Обычно их защищает один автоматический выключатель на 10 А, этого в большинстве случаев достаточно. Но если установлено много дополнительных светильников, особенно галогеновых или с применением ламп накаливания, ставим отдельный автомат для освещения.

Гораздо чаще встречается перегрузка сети от бытовых электроприборов. Если включить потребителей на 20 А, а номинальный ток срабатывания автомата – 16 А, цепь, конечно, разорвется. Чтобы появилось полное убеждение, что автомат срабатывает от перегрузки, подсчитываем общее потребление тока электроприборами. Особенно хорошо это сделать в момент отключения электричества защитным устройством. Суммируем мощность всех включенных приборов, это число делим на напряжение сети (220 В), получаем силу тока в Амперах.

Сравниваем нагрузку сети с номиналом автоматического выключателя. В случае значительного превышения нагрузки тока от номинального автомата используем одновременно меньшее количество бытовых приборов. Если в доме старая алюминиевая проводка с малым сечением, устанавливаем дополнительное устройство – приоритетное реле тока, которое принудительно отключит неприоритетный прибор. Амперметр и вольтметр в щитке позволят визуально контролировать нагрузку и напряжение.

Плохой контакт возникает при некачественном соединении, может быть в любом месте – от ввода на автомат, распределительных коробок до светильников и розеток. Слабо подтянутые контакты затягиваем, если они не успели подгореть, оплавленный автоматический выключатель меняем на аналогичный. Контакты розеток со временем ослабевают, подгорают. Смотря по степени повреждения, поджимаем контакты или меняем розетку. Осматриваем систему освещения – выключатели, светильники и устраняем неполадки аналогичным способом, что и в розетках. В последнюю очередь смотрим контакты в распределительных коробках, устраняем проблемы.

Бытовая техника может иметь различные неисправности, способные вызвать срабатывание защитного автомата. Если это происходит с определенной закономерностью, большая вероятность именно такой причины. Замечаем, при включении какой техники срабатывает автомат, отключаем ее и смотрим, как ведет себя АВ без этого прибора. Если отключения не происходит, ищем неисправность в бытовой технике или сдаем в ремонт.

При коротком замыкании нужно проверить выключатели и розетки

При коротком замыкании, если выбило пробки, делаем осмотр выключателей и розеток, проверяем, как подключены жилы к клеммам, подтягиваем винты, если провода настолько слабо затянуты, что могут соприкасаться и коротить. Дальше переходим к распределительным коробкам, проверяем, нет ли оголенных проводов, способных при касании вызвать короткое замыкание. Затем проверяем качество соединений в светильниках, люстрах. Последней проверяем проводку, которая в большинстве скрыта в стене. Для обнаружения КЗ пользуемся тестером или вызываем электрика, имеющего тепловизор или другие приборы, способные обнаружить короткое замыкание в скрытой проводке.

Другие причины отключения сети автоматом случаются довольно редко. Перегорела лампочка накаливания, АВ разорвал цепь. Ничего страшного нет, просто возникла кратковременная перегрузка, автомат среагировал. Иногда выбивает при включении стабилизатора, если он при запуске создает ток, выше номинального в автомате. Если отключение происходит при включении освещения, проверяем светильники мультиметром. После затопления квартиры случается, что расклеивается изоляция, происходит короткое замыкание. Обязательно после подтопления проверяем всю проводку.

Выбивание при вводе электропроводки в эксплуатацию

В случае нового строительства или капитального ремонта жилища прокладывается новая электропроводка и соответственно устанавливается электрический щит с устройствами защиты от токов утечки и короткого замыкания.

После монтажа и включения автоматов проявляет себя неисправность. Дифавтомат выбивает либо сразу, либо после подключения нагрузки.

Дефект в самом приборе в данном случае исключается, так как он проверялся при покупке. Единственное, что нужно сделать, это проверить значения отключающего и номинального тока дифавтомата.

Они должны соответствовать значениям, предварительно рассчитанным и указанным в схеме. Вторую причину можно исключить, заменив нагрузку обычной настольной лампой.

Обычно так делают на уже работающей системе электроснабжения. На впервые включаемой электропроводке нужно начинать с проверки монтажа.

Проверку дифференциального автомата начинают с включения устройства в тестовом режиме. Если срабатывает, значит, он исправен. Последовательность дальнейших действий такая:

• убедитесь, что отключена нагрузка;
• включите автомат, если выбило, значит, неправильное подключение проводников;
• убедитесь, что к верхним контактам с обозначением N подключен нулевой провод, а к контакту L фазный;
• проверьте нижние контакты дифавтомата на предмет правильности подключения проводов от контролируемой линии;
• попробуйте включить устройство защиты.

Обращайте внимание на то, откуда идет нулевой провод. К верхнему контакту он должен идти от нулевой шины

К нижней клемме подсоединяется нулевой провод от контролируемой линии, приходящий с распределительной коробки. Если опять выбило, то следует проверить соединения уже в ней самой.
