Находим и устраняем замыкание электропроводки своими руками

Что такое короткое замыкание

В электрических сетях ток может двигаться двумя путями – длинным или коротким. В первом случае, это обычный рабочий процесс, когда ток протекает по своему установленному пути через подключенную нагрузку.

Второй вариант предполагает возникновение короткого пути, при котором фазный и нулевой провод непосредственно контактируют между собой. В этом месте наступает резкое падение сопротивления и ток стремится попасть именно в эту точку, совершая с максимальной быстротой движение от плюса к минусу. Одновременно, сила тока резко возрастает, что и приводит к всем известным неприятным последствиям. Как раз на таких свойствах КЗ и строятся защитные мероприятия по предупреждению подобных ситуаций. Замыкание клемм будет тем же, чем определяется сила тока короткого замыкания батарейки.

Таким образом, короткое замыкание является незапланированным электрическим соединением различных потенциалов или фаз друг с другом или с землей. Этот процесс сопровождается разрушительными токами, вызывающими необратимые последствия. Подобное состояние возникает по разным причинам, в основном из-за поврежденной изоляции или механического взаимодействия компонентов, где изоляция не предусмотрена. К основным видам КЗ, возникающих в трехфазной сети, можно отнести следующие:

• Однофазные – фаза замыкается с землей.
• Двухфазные – две фазы замыкаются друг с другом.
• Двухфазные на землю – замыкание двух фаз между собой и одновременно – с землей.
• Трехфазные – все три фазы замыкаются между собой.

В различных машинах и электроустановках возможны появления межвитковых замыканий, когда витки роторных или статорных обмоток замыкаются между собой. В некоторых случаях обмотка может замыкаться и контактировать с металлическим корпусом агрегата.

Как проверить проводку на замыкание

Короткое замыкание электрической цепи – прямое соединение проводников, находящихся под противоположными потенциалами. Например «+» и /или «фаза» – «ноль» («земля»). КЗ происходит, потому что сопротивление цепи в точке соприкосновения находится очень близко к нулю. При коротком замыкании выделяется огромное количество энергии, которую ни что не поглощает, поэтому эффект короткого замыкания выражается в яркой вспышке, звуковом эффекте и высокой температуре в точке замыкания. В результате короткого замыкания цепи скачкообразно вырастает ток. Он может достигать нескольких сотен ампер, в зависимости от условий замыкания.

Что часто приводит к выходу из строя участка электропроводки, а не редко и к пожарам.

Причин для возникновения короткого замыкания несколько:

1. Старость проводки и установленных элементов, например розеток. Со временем в розетках накапливается пыль и грязь, что может привести к короткому замыканию. Изоляция проводов тоже не вечна. Со временем она высыхает и теряет свои изоляционные свойства. Или же вовсе осыпается.
2. Старость соединений в распределительных коробках. Скрутки, как бы хорошо они не были сделаны когда-то, со временем слабнут, что приводит к их нагреву из-за плохого контакта. Изоляционная лента, как и изоляция проводов, со временем стареет и утрачивает свои свойства.
3. Слишком большая нагрузка в цепи, сечение провода определяет максимальную нагрузку, а значит и силу тока, которую можно к нему приложить. При нагрузке выше расчетной, провод начинает греться. Изоляция деформируется, а потом закипает. Со временем происходит короткое замыкание. Необходимо соблюдать основные правила пользования электроприборами.
4. Наличие воды. Если в распределительную коробку или розетку попала вода, то в 98% случаев это приводит к короткому замыканию. Это происходит, потому что вода является очень хорошим проводником электричества.
5. Короткое замыкание может произойти внутри электрического прибора, подключенного к розетке, или в патроне люстры.
6. Исправная аппаратура защиты поможет избежать серьезных последствий от короткого замыкания.

Короткое замыкание, как его найти?

Поиск короткого замыкания начинают искать с розеток. Для этого из всех розеток вынимаются вилки всех электроприборов и выключаются все выключатели. После этого включается автоматический выключатель (меняется пробка). Если короткое замыкание не пропало, то нужно поочередно открыть все розетки и коробки. При ремонте желательно заменить полки кабельные на новые, сейчас они производятся хорошего качества. Короткое замыкание чаще всего выдает себя нагаром, следами плавления металла, запахом. Чаще всего короткое замыкание происходит в распределительных коробках,

Случается так, что видимых следов нет. Это означает, что короткое замыкание произошло в скрытых участках проводки. Что бы обнаружить подобное замыкание необходимо будет разобрать схему коробки. После этого снова включить автомат защиты. Если замыкание пропало, то можно искать дальше по направлениям, которое питает эта коробка. Искать лучше с помощью омметра. На худой конец подойдет обычная лампочка на 2,5 вольта с батарейкой. На замкнутом участке прибор покажет низкое сопротивление (до нескольких десятков Ом), а лампочка загорится. Поврежденный провод лучше заменить.

Рекомендации

Вначале определитесь с видом короткого замыкания:

Замыкание двух фаз
Замыкание на землю
Замыкание с другой цепью нагрузки.

К примеру, возьмём простую легковушку. Вы заметили, что левая передняя парковочная лампа стала самопроизвольно тухнуть и загораться. В инструкции отыщите схему проводки и познакомьтесь с ней. Теперь посмотрите, какие проводки подсоединены к вашей лампе. Начните разбирать проблемную цепь, отсоедините саму лампу и проверьте питание. Если дело не в питании, то ищите соседний разъём в цепи, он в вашем авто находится возле левого крыла машины. Отсоедините этот разъём, если питание лампочки пропадает, то соедините разъём и после загорания лампы вам станет понятно, что короткое замыкание двух фаз происходит между следующим разъёмом и лампой.

Теперь займитесь разъёмом у левого крыла, разомкните цепь и снимите обмотку с проводки, внимательно присмотритесь к проводу ведущему от разъёма к лампе, если на нём заметите подгоревшее место после короткого замыкания займитесь заменой этого участка проводки на новую, у вас должен быть паяльник и просто припаяйте нужный отрезок и заизолируйте, предохраняя от попадания конденсата, проверьте работу автомобиля.

Для обнаружения короткого замыкания помогает контрольная лампа с автономным питанием. Вам достаточно отсоединить проводку с двух концов цепи и также осмотреть провода, что бы визуально определить место, где подгоревший провод. С помощью данной лампы можно обнаруживать замыкание на землю, если вы отключите аккумулятор.

КАК НАЙТИ ЗАМЫКАНИЕ ПРОВОДКИ

Есть такое умное выражение – локализация неисправности. В нашем случае оно тоже применимо и именно этим мы сейчас займемся.

Первый признак по которому обнаруживают короткое замыкание – срабатывание автоматического выключателя (АВ). Надеюсь он у всех есть, если нет – срочно поставьте.

Кстати, в работе автомата есть ряд особенностей и тонкостей, которые следует знать. Рекомендую почитать. Реально нужно и полезно.

Итак, на какой линии защита сработала – так и КЗ. Это очевидно. Также очевидно, что чем в составе электропроводки квартиры больше линий, защищенных автоматом, тем быстрее можно сузить место поиска.

В старых квартирах (хрущевках в панельных домах) может оказаться только один АВ. Самый неблагоприятный и трудозатратный вариант, но все решаемо, разобраться можно.

Предварительно отключите от сети все электроприборы, вилки из розеток выньте обязательно. Если после всего этого автомат продолжает выбивать, приступайте к поиску КЗ в проводке.

Все работы по поиску неисправности следует производить при снятом напряжении и принятии мер от несанкционированного включения.

1. Визуальный осмотр.

Поскольку причиной короткого замыкания могут быть неисправные розетки, выключатели, а также соединения проводов следует осмотреть их на предмет видимых повреждений, обугливания, наличия сажи, оплавленности изоляции проводов и пр.

При обнаружении этих признаков с большой степенью вероятности можно считать, что КЗ где-то поблизости. Беда в том, что электропроводка в квартирах преимущественно скрытая и доступных для визуального контроля участков мало. При наличие серьезных подозрений можно аккуратно извлечь провод из штробы. Естественно в районе проблемного места.

Для того чтобы не делать лишних работ можно удостовериться что вы правильно определили проблемный участок.

2. Прозваниваем проводку.

В зависимости от способа организации электропроводки могут встретится разные варианты. Рассмотрим самый неблагоприятный – электропроводка квартиры в хрущевке (рис.1).

Здесь одна линия проводки петляет по всей квартире. В группе много распределительных коробок, розеток, выключателей. Схемы, естественно нет, но логика подсказывает, что начало следует искать в коробке около входа квартиру, а конец – в самой дальней комнате.

Делим линию примерно пополам и в средней коробке разъединяем входящую и исходящую части электропроводки рис.1а точки А и Б. Измеряем тестером (мультиметром) сопротивление между точками А2-Б2.

Предел измерений берите как можно больше, поскольку в исправной проводке сопротивление при таком измерении должно быть более 0,5 МОм. Если все так, то измеряемый участок считаем условно (почему так поймете позже) исправным и работаем с левой (по схема) частью.

Для интереса можно произвести измерение межу точками А1-Б1. Если оно невелико или равно нулю, то причина в этом участке. Если нет, смотрим пункт 3.

При обнаружении участка с коротким замыканием, опять делим его примерно пополам и действуем как описано выше.

Таким образом добираемся до неделимого участка с замыканием. Если неисправность в скрытой его части, то проще всего эту часть проводки заменить.

3. Указанным выше способом не удалось найти замыкание.

Редко, но бывает. Обычно это вызвано тем, что КЗ возникает после некоторого времени работы под нагрузкой (тепловой пробой). В этом случае действуем как в пункте 2, только после разъединения проводов подаем напряжение и ждем пока не сработает автомат.

Не забываем отключать цепь на время выполнения каких либо действий с проводами.

Случай редкий, так что не буду подробно останавливаться на описании такого способа поиска неисправности.

Безусловно, в зависимости от способа прокладки электропроводки детали поиска КЗ могут различаться, но описанный алгоритм действий достаточно универсален и надежен.

Еще может быть интересно:

• электропроводка в квартире;
• замена проводки;
• монтаж электропроводки.

  *  *  *

2014-2022 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Методы устранения КЗ

После того как обнаружена неисправная розетка, выключатель или участок электропроводки, можно приступать к восстановлению рабочего состояния сети. С розетками, выключателями всё просто – потребуется установка новых устройств, благо они продаются в широком ассортименте. Не стоит пытаться их ремонтировать – новые стоят совсем недорого.

С ликвидацией найденных участков проводки с коротким замыканием немного сложнее. Потребуется найти места расположения штробов, в которых скрыта проводка. Следует помнить, что кабели прокладывают строго в горизонтальном и вертикальном направлениях, это облегчит обнаружение. Иногда штробы обнаруживаются визуально – особенно во время ремонта, если сорвать со стен обои.

Для определения расположения проводки можно воспользоваться подручными средствами или приборами, специально созданными для этой цели. Затем провода освобождаются от штукатурки, алебастра и удаляются. После этого прокладывается новый кабель. Места соединения нужно выполнить скруткой, тщательно их заизолировав.

Методики обнаружения короткого замыкания

Если автоматический выключатель сработал, то самого худшего удалось избежать. Затем возникает вопрос, как найти короткое замыкание в проводке квартиры. Не следует паниковать. Есть шанс, что обнаружить неисправность удастся самому без вызова специалиста. Поиск короткого замыкания в квартире делится на четыре простых шага:

1. Визуальный осмотр.
2. Метод исключения.
3. Обнаружение по звуку и запаху.
4. Применение специальных измерительных приборов.

Визуальный осмотр

Не факт, что точка КЗ находится в стене. Обычно неисправность лежит на поверхности. Ее возможно заметить невооруженным глазом и оперативно устранить.

Необходимо осмотреть удлинители. Особенно в местах, где кабель изгибается и подключена штепсельная вилка. Часто один провод отрывается от положенного места и болтается в воздухе. Ничем не закрепленный фазный контакт способен коснуться нулевого, и привести к замыканию. Далее — розетки. Провода могут так же отвалиться и попасть в неположенное место.

Визуальный осмотр электропроводки в частном доме

Метод исключения

Если простой осмотр не помог, придется перейти к методу исключения. Главное — понять, из-за чего происходит срабатывание автомата. Следует вспомнить, при каких обстоятельствах произошло короткое замыкание. Если конфуз случился в момент, когда включали утюг в розетку, то проблема в нем. Если нет, следует поочередно отключать бытовые приборы, пока срабатывание автоматического выключателя не прекратится.

Если абсолютно все приборы отключены от сети и везде выключен свет, то придется перейти к следующему этапу

Важно не забыть проверить устройства, которые всегда подключены к розетке (холодильники, телевизоры)

Дополнительная информация. Вы никогда не найдете короткое замыкание, которого нет. Старые автоматические выключатели подвержены ложным срабатываниям. То есть, в проводке нет КЗ, а автомат живет своей жизнью и отключает квартиру без ведомых на то причин. Перед поиском замыкания не помешает убедиться в адекватности работы устройств защиты, узнать наверняка, почему срабатывает автоматический выключатель.

Обнаружение по звуку и запаху

В момент короткого замыкания высвобождается много энергии. Она не уходит бесследно. Часто на проблемном участке греются провода, плавится изоляции, образуется дым и пахнет гарью. Если замыкание неустойчивое, то при подаче напряжения в точке КЗ будет происходить яркая вспышка с искрами и хлопок. Ее интенсивность такова, что не заметить это явление практически невозможно даже в скрытой проводке.

Этот и предыдущий способы требуют периодического повторного включения напряжения. Оно, в свою очередь, снова приведет к замыканию. Проводить такие эксперименты желательно минимальное количество раз и хотя бы с какими-то знаниями и опытом подобных работ. Если есть возможность, то разумнее вызвать профессионального электрика. Он, скорее всего, придет с мультиметром или мегомметром.

Применение специальных измерительных приборов

Метод требует электротехнического образования. Точка замыкания ищется с помощью измерительных приборов:

• мультиметра;
• мегомметра;
• индикаторной отвертки;

Проверка электропроводки с помощью мультиметра

Эти устройства позволяют прозвонить электрическую сеть квартиры и определить, на каком именно участке имеется точка с ненормально низким сопротивлением между фазным и нулевым (заземляющим) проводником. Наиболее эффективным для поиска КЗ является мегомметр. Но гораздо безопаснее применять мультиметр в режиме диодной прозвонки. Если на его выводы подключен участок проводки с коротким замыканием, то прибор пищит.

Это интересно: Напряжение в сети 100-140 Вольт: что делать?

Понятие «короткое замыкание»

Короткое замыкание – это соединение двух точек электрической цепи с различными потенциалами, что не предусмотрено нормальным режимом работы цепи и приводит к критичному росту силы тока в месте соединения.

Таким образом, КЗ приводит к образованию разрушительных токов, превышающих допустимые величины. Что способствует выходу приборов из строя и повреждениям проводки. Для того, чтобы понять, что может спровоцировать этот процесс, нужно детально разобраться в процессах, происходящих при коротком замыкании.

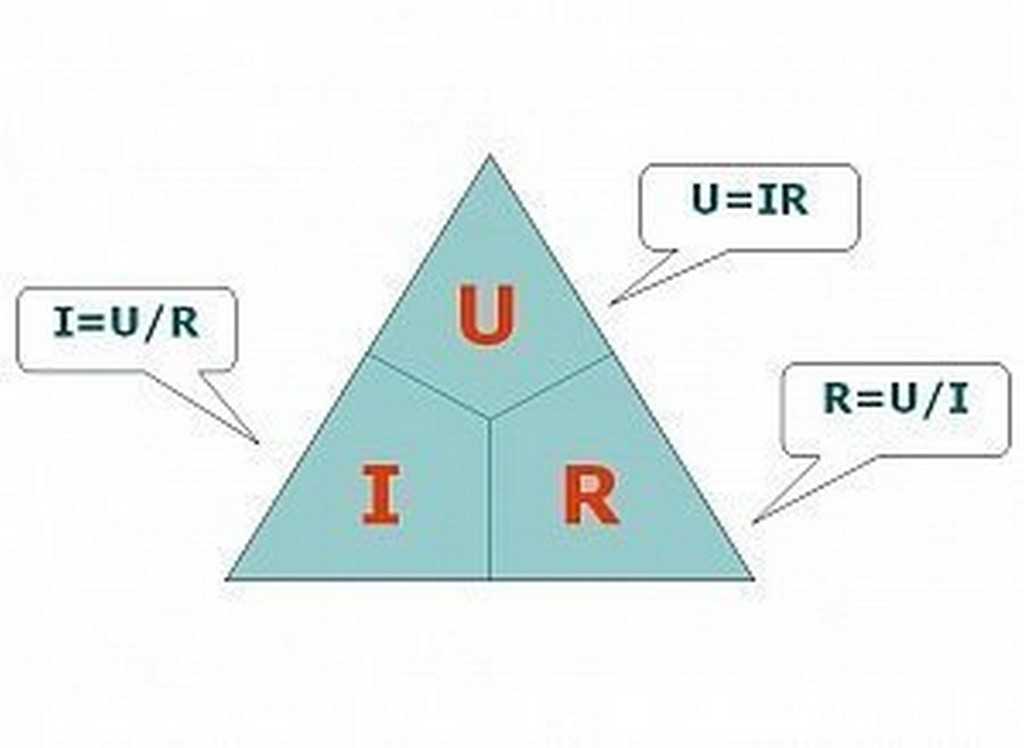

По закону Ома сила тока (I) обратно пропорциональна сопротивлению (R)

Пример применения закона Ома к лампе накаливания мощностью в 100 Вт, подключенную к электросети в 220В. Здесь можно с помощью закона Ома рассчитать величину тока для нормального режима работы и короткого замыкания. Сопротивление источника и электропроводки проигнорируем.

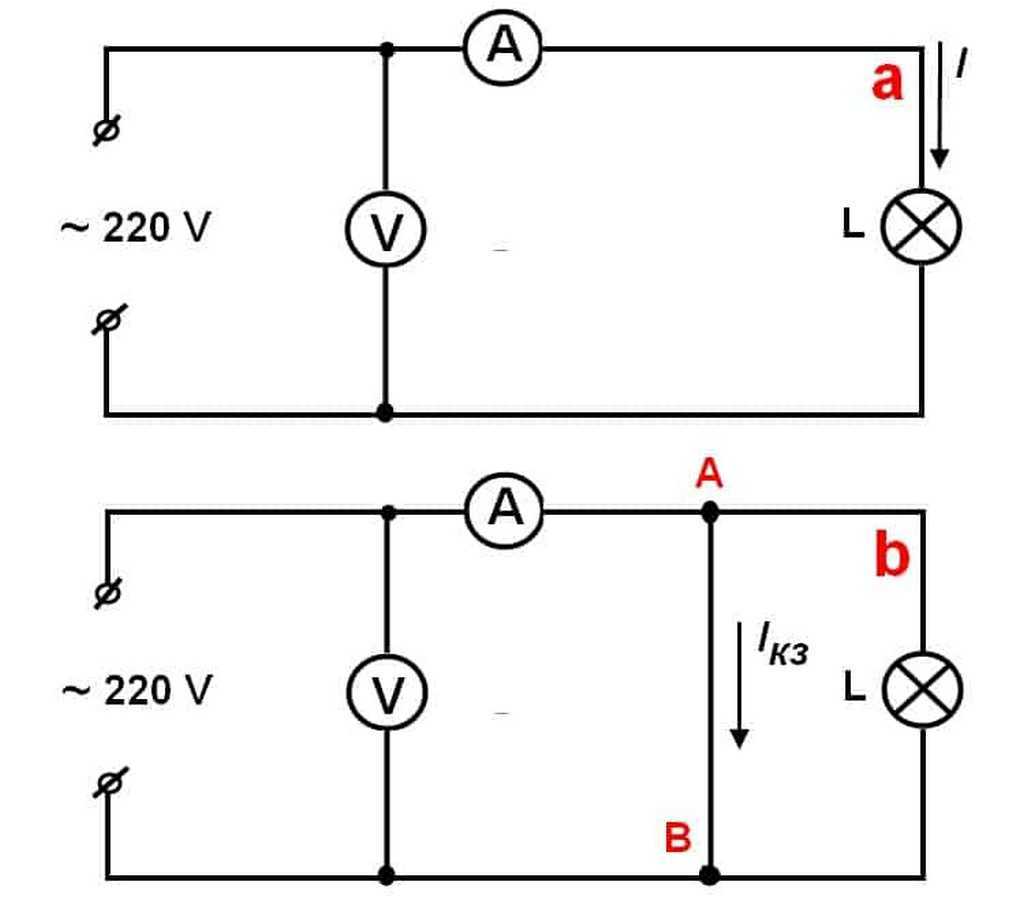

Электрическая схема нормального режима работы (a) и короткого замыкания (b)

Вот пример нормальной цепи, по которой ток течет от источника к лампе накаливания. На схеме ниже изображен этот процесс.

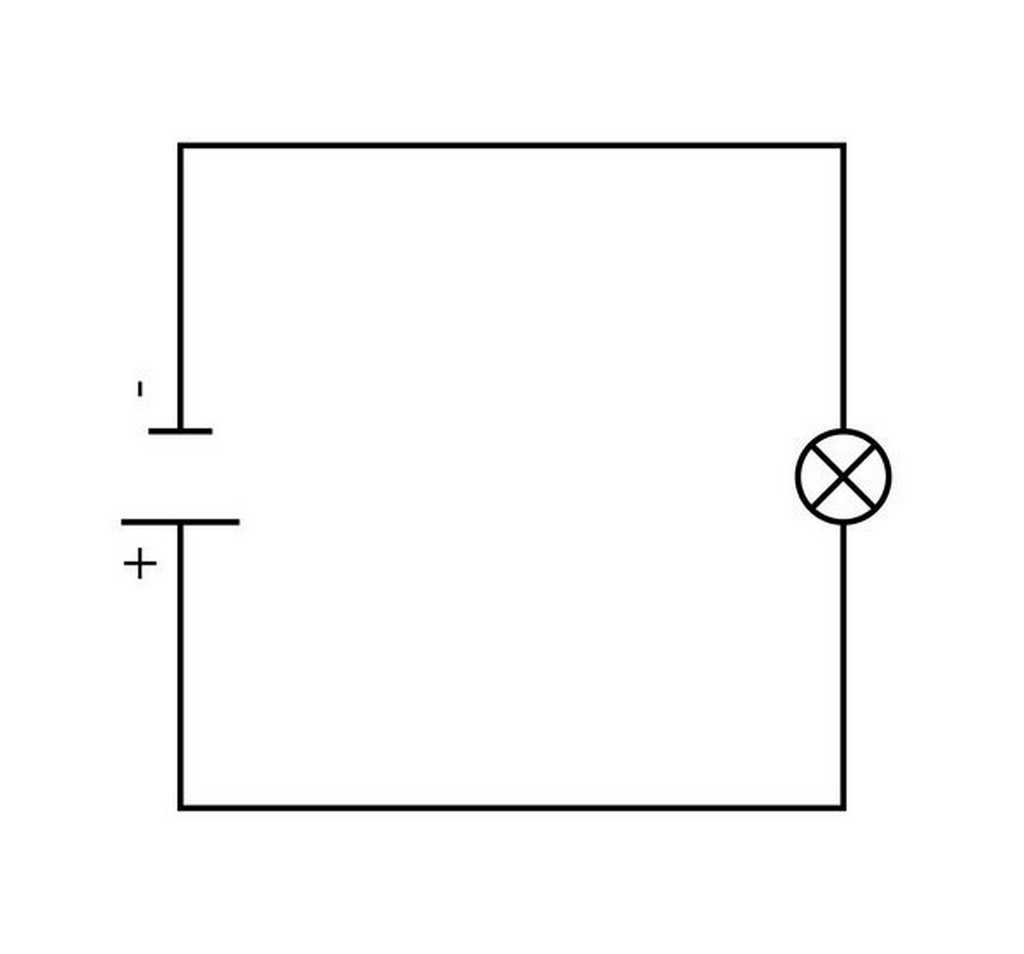

Пример нормальной цепи, ток течет от источника к лампе

А теперь, представим, что произошла поломка, из-за которой в цепь попал дополнительный проводник.

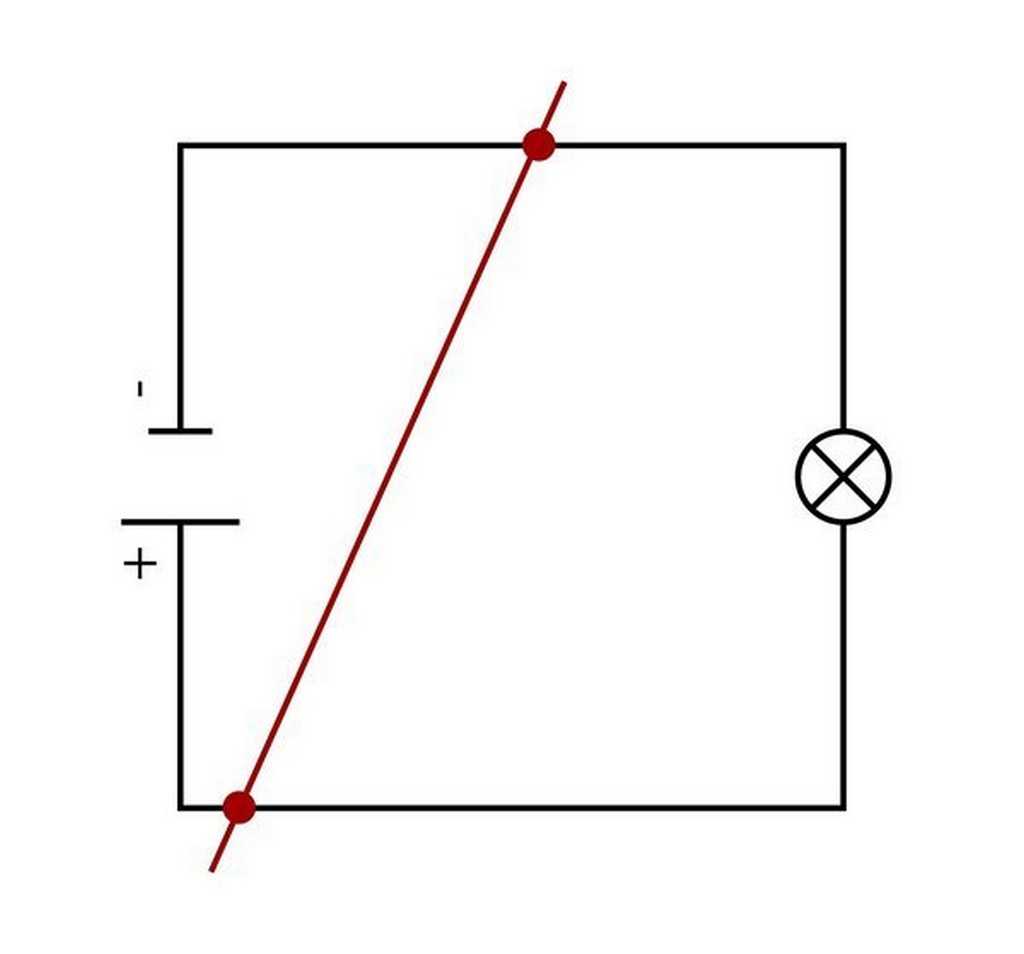

Дополнительный проводник замыкает цепь

Сопротивление проводников стремится к нулю. Вот почему большая часть электрического тока после замыкания сразу потечет через дополнительный проводник, как бы избегая лампы накаливания с высоким сопротивлением. Результатом будет некорректная работа прибора, потому, что он не получит достаточно тока. И это еще не самый опасный вариант.

Как известно, по закону Ома сила тока обратно пропорциональна сопротивлению. Когда давление в цепи падает в результате короткого замыкания — на несколько порядков возрастет сила тока. По закону Джоуля – Ленца при росте силы тока увеличивается выделение тепла.

При многократном росте силы тока проводники мгновенно нагреваются. А теперь представим, что в сети нет предохранителей либо они не сработали достаточно быстро. В результате проводники плавятся, а изоляция начинает гореть. Зачастую, так возникают пожары в результате короткого замыкания.

Виды коротких замыканий

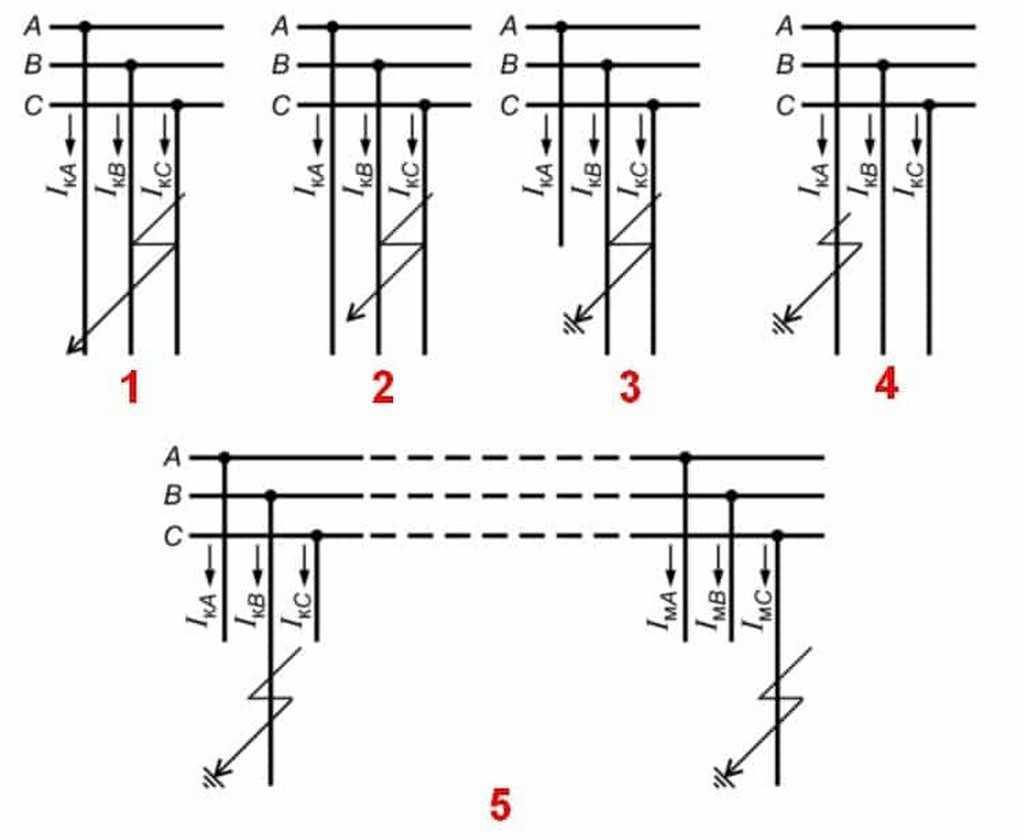

Схемы кз

Короткие замыкания в быту:

• однофазные – происходит, когда фазный провод замыкается на ноль. Такие КЗ случаются чаще всего. Обозначен, как однофазное с землей К(1)
• двухфазные – ( К2)происходит, когда одна фаза замыкается на другую, относится к несимметричным процессам. Есть еще 2-х фазное с землей К (1,1)в системах с заземленной нейтралью;
• трехфазные – происходит, когда замыкаются сразу три фазы. Самый опасный вид КЗ. Это единственный вид короткого замыкания, при котором не происходит перекос фаз, процесс протекает симметрично;

Вот типичная картина последствий короткого замыкания: оплавленная или сгоревшая изоляция, запах гари, следы оплавления или горения внутри электрического прибора.

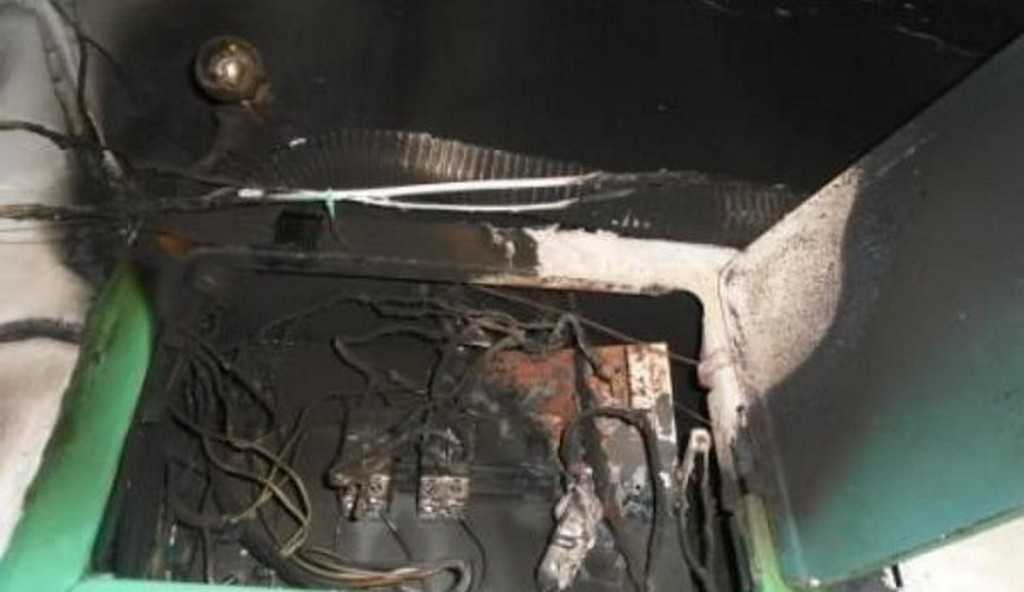

Последствия короткого замыкания в электрощите многоэтажного дома

В реальных условиях короткое замыкание происходит в таких ситуациях:

• Повреждение изоляции проводников. Это может произойти из-за изношенности изоляции, а так же механического воздействия на неё. Жилы кабеля замыкаются напрямую или через корпус оборудования.
• Некорректное подключение электроприборов к сети. Данный случай характеризуется допущением ошибки мастера или владельца квартиры из-за чего и происходит короткое замыкание.
• Попадание в электрический прибор воды. Конечно же нельзя допускать попадание воды на электроприборы, ведь она является хорошим проводником электричества и замыкает контакты.

В обустройстве быта короткое замыкание происходит во время ремонта стен, если случайно повредить проводку. Также аварии случаются в квартирах и домах со старой проводкой. В результате чрезмерного нагревания она повреждается в следствие воздействия воды или грызунов.

Причины короткого замыкания

Замыкание в цепи освещения

Основной фактор, вызывающий короткое замыкание – это резкое возрастание силы тока. Оно сопровождается снижением сопротивления электропроводки и приводит к повышению температуры выше нормального значения. Это приводит к тому, что может произойти возгорание легковоспламеняемых материалов.

Почему происходит короткое замыкание:

• Износ электросети. С течением времени изоляция изнашивается, оголяется часть провода, и на этом участке может произойти короткое замыкание.
• Влага. Попадание жидкости на изоленту, защищающую скрутку, может произойти во время затопления. Это приводит к отклеиванию липкой стороны ленты и оголению места соединения.
• Механическое воздействие на изоляцию. Во время ремонтных работ можно случайно вбить гвоздь в место прокладки кабеля и повредить защитный слой. Также перегрызть провода могут грызуны.
• Перегрузки электросети в течение длительного времени. Приводит к плавлению изоляции.
• Неправильный выбор номинала автоматического выключателя. Устройство защиты может не среагировать и пропустить скачки напряжения, из-за чего повышается риск возникновения короткого замыкания.
• Неверно выбраны электропровода для проводки.
• Слабый и ненадежный контакт в месте соединения двух проводников или при подключении к розетке, выключателю, распределительной коробке. Если электропроводка старая, может встречаться соединение, выполненное методом скрутки. Если неправильно замкнуть контакт, он быстро нагревается, разрушается и может коротнуть.
• Поломка электроприбора, который приводит к закорачиванию всей электрической цепи.

Замена проводки авто

При замене проводки в автомобиле обязательно отключают питание, в том числе отсоединяют и АКБ

Конечно же, это не мера предосторожности против удара током, а защита электрооборудования автомобиля от вероятного короткого замыкания, которое может возникнуть при проведении ремонтных работ

Иногда замену можно выполнить за 10-15 минут – например, если повреждены провода питающей цепи «АКБ-генератор». Если же нарушена целостность проводки в салоне, есть проблемы с заземлением, короткое замыкание в цепи бортового компьютера, то работы отнимут гораздо больше времени. И главное здесь – не ошибиться, поскольку неправильное подключение проводов (например, при нарушении полярности) может вызвать короткое замыкание, повреждение дорогостоящего электрооборудования и даже возгорание. При отсутствии опыта в электротехнике и электромонтажных работах лучше обратиться в специализированный сервис за услугами автоэлектрика-профессионала.

Как найти место короткого замыкания в проводке квартиры

Самое трудное — это найти место короткого замыкания в проводке квартиры, если скрытый монтаж кабеля проводился в штробах. Для определения места к.з. электрики пользуются мегаомметром. У вас, вряд ли имеется такой прибор, поэтому для нахождения исправности в домашней сети используют такие приборы как мультиметр, стрелочный тестер, или лампочку с батарейкой.

Для таких целей мультиметр использовать не рекомендуется, так как режим измерения сопротивления проводится при малом токе (микроамперы), которого не хватает для пробоя нагара в месте замыкания. Лучше взять стрелочный тестер или лампочку с батарейкой. Поиск места неисправности нужно начинать с отключения вводного автомата. Все работы с электропроводкой проводятся только в отсутствие сетевого напряжения.

Прозвонка из батарейки и лампочки

Разберем случай, когда вы не знаете, где произошло короткое замыкание, то есть вы не обнаружили запаха горелой изоляции, не слышали искрения в проводах. Перед поиском неисправности необходимо отключить все выключатели освещения во всех комнатах, вынуть вилки из розеток всех потребителей электроэнергии.

Если вводной автомат находится в подъездном электрощите, открутите фазный провод с нижней клеммы автомата и проверьте на к.з. тестером в режиме самого низкого предела сопротивлений. Стрелка прибора не упала на ноль или близко к нему (нет замыкания), тогда по очереди подключаете освещение во всех комнатах, а затем включайте все бытовые приборы также по очереди.

Стрелочный тестер для прозвонки проводов

Если обнаружили источник замыканий, не включайте его пока не отремонтируйте. А если неисправность не обнаружена и тестер показывает ”0” при всех отключенных потребителях электроэнергии, переходим к следующему шагу. В случае, когда вводной автомат находится в подъездном щитке, прозванивают провода от вводного автомата до первой разветвительной коробки в квартире.

Перед этим отсоединяют концы проводов, идущие от вводного автомата, в коробке. Если замыкание не обнаружено, подсоединяют тестер к проводам в коробке, но уже из квартиры и прозванивают с этой коробки всю оставшуюся проводку. Короткое замыкание есть. Тогда отсоединяют провода от распределительной коробки последней комнаты.

Если к.з. еще обнаруживается тестером, по очереди отключают провода, идущие в распределительные коробки других комнат, до тех пор, пока не будет обнаружена комната с неисправностью. В этой комнате сначала проверяют все розетки. Неисправную розетку заменяют на новую.

Если замыкание опять не нашли, откручивают по очереди все провода от розеток, освещения в разветкоробке. Допустим, нашли неисправность в проводах, ведущих к розетке. При скрытой электропроводкенужно выдернуть кабель из штробы, зачистить её и уложить новый отрезок кабеля.

Кабель нужно менять, т. к. его изоляция уже нарушена высокой температурой тока короткого замыкания. Если портить стену не желаете, тогда можно провести кабель от соседней розетки (если нагрузка неисправной розетки небольшая) по кабельному каналу вниз к плинтусу и поднять его до розетки. Когда неисправна сама розетка, ее нужно заменить.

Чистить розетку не желательно, т. к. нагар проникает глубоко в пластик, что может вызвать повторное замыкание. В проводке новых квартир укладывается кабель с жилой защитного заземления (цвет желто – зеленый). Его также прозванивают относительно фазы и нуля.

Помогла вам статья?

ДаНет

Почему в проводах и контактах короткое замыкание

Главный фактор КЗ – это пробой изоляции токопроводников. Нарушение целостности изоляционной оболочки проводов, пробивка сопротивлений контактов в электрической или электронной схеме – всё это вызывает короткое замыкание.

К основным причинам, вызывающим КЗ, относятся:

• скачок высокого напряжения;
• износ изоляции;
• механическое повреждение;
• проникновение посторонних предметов;
• удар молнии.

Скачок высокого напряжения

Колебания напряжения в централизованной электросети нередко наблюдаются в отдалённых районах сельской местности, бывают такие случаи и в городских условиях.

Во время скачка напряжения, намного превышающего допустимый норматив, резко повышается риск пробоя изоляции проводов или электросхемы. Создаётся ситуация, при которой коротит проводка, и может возникнуть кратковременный дуговой разряд.

Износ изоляции

Старая диэлектрическая оболочка проводов со временем пересыхает и может саморазрушиться. Не проводившаяся замена старых проводов на протяжении десятилетий нередко приводит к возникновению короткого замыкания.

Механическое повреждение

Внешнее механическое воздействие на электросеть приводит к повреждению изоляционного слоя проводников. Примером этому может послужить сверление стен со скрытой проводкой. Сверло, попавшее между проводами, становится причиной короткого замыкания.

Проникновение посторонних предметов

Пыль, мелкий мусор, попавшие внутрь корпуса через щели вентиляционной решётки электрического или электронного прибора, чаще всего провоцируют возникновение КЗ между элементами устройства. Виной замыкания иногда становятся насекомые и мелкие грызуны.

Удар молнии

Природный электрический разряд «привлекает» электромагнитное поле различного электрооборудования. Мощный магнитопровод может стать целью молнии.

Возможные причины повреждения электропроводки

Причины короткого замыкания электропроводки достаточно разнообразны, но большинство из них связаны с ее неправильной эксплуатацией и несоблюдением норм во время монтажа.

Мы приведем только наиболее распространенные причины повреждения:

• Первым и наиболее распространенным является старение проводки. Как и все в нашем мире, провода не вечны. Они подвержены окислению, что изменяет их физико-химические свойства. При этом старению подвержен не только материал проводов, но и изоляция. Особенно ярко это выражается в алюминиевых проводах.
• Вторым, но не менее важным фактором является перегрузка проводов. Причиной этого может быть как неправильный выбор сечения электропроводки (см. Выполняем расчет сечения провода по мощности), так и подключение электрооборудования, для которого она не предназначена. Вследствие перегрузки провод перегревается, что разрушает его изоляцию и изменяет физико-химические свойства.

На фото представлены последствия короткого замыкания

• Также любая инструкция вам укажет, что не правильное соединение проводов ведет к их ускоренному старению. Ведь контактные соединения — это слабое место любой электропроводки, и они должны быть выполнены в соответствии c п.2.1.21 ПУЭ. Этот пункт разрешает применять для соединения проводов только методы сварки, пайки и винтовых или болтовых сжимов.
• Ну и на последнем месте у нас в статье стоит деятельность человека. Вследствие заливания, преднамеренного или случайного повреждения изоляции провода, механического воздействия происходит огромное количество повреждений.

Как устранить искрение в розетке

Разобравшись с причинами, перейдем к способам устранения каждой из них. Начнем в том же порядке:

1. Несоответствие вилок и розеток решается элементарно. Необходимо привести их к единому типу. Рекомендуем выбрать современные стандарты, иначе на каждом новоприобретенном электрическом приборе потребуется менять штепсельные вилки. То есть, производим замену советских розеток на евростандарт. Помимо этого, если в доме есть винтажное электрооборудование, производим на нем замену старых вилок.
2. Для устранения перегрузки розетки можно пойти несколькими путями:

• Заменить электроустановочное устройство на более мощное. Например, если розетки рассчитаны на 10,0 А, то замените их изделиями на 16,0 А.
• Если одной розетки недостаточно, то установите блок розеток. Это будет значительно надежней использования тройника. Если по каким-то причинам с установкой блока розеток возникают сложности, используйте двойную розетку, устанавливаемую на одно посадочное место. Двойная розетка
• Изношенный штепсельный разъем можно попытаться отремонтировать, если случай не сильно запущенный. Для этого необходимо снять розетку (предварительно обесточив линию, от которой она запитана), произвести ее чистку, после чего подогнуть контактные пластины, используя утконосы (тонкие плоскогубцы). Если розетка не поддается ремонту, производим ее замену.
