Колпак на трубу дымохода: как выбрать конструкцию или сделать ее своими руками

Четыре ската плюс капельник

Прежде чем браться за изготовление даже самого простого дымника, следует подготовиться и обезопасить себя от ошибок. Первый шаг в этом направлении – обзавестись чертежом. Следует сделать его максимально точным, учесть все недочеты – и только после этого перенести предварительную схему сборки на картон. При этом надо помнить: для кирпичного дымохода актуальна будет защита квадратного или прямоугольного сечения, если же основание дымохода — круглое, то и колпак нужно готовить круглого сечения.

Важно! Прежде чем браться за изготовление дефлектора, необходимо добиться оптимального результата на картонном «тестере», т.е. просчитать и проверить правильность соединения и креплений, собрать полноценный колпак на трубу дымохода из картона, убедиться, что не ошиблись с размерами под свой дымоход

Браться за металл следует только после того, как будет продуман и выверен каждый шаг.

Главная проблема, которая может возникнуть, — неправильное определение угла (речь идет о том, чтобы сделать одну из самых простых версий накрывки – четырехскатную «крышу»). Для того, чтобы этого не произошло, можно использовать специальную формулу: d =√h² + (А/2)² +( В/2)², где А и В – основания треугольников-скатов флюгарки.

Выкройку фартука сделать сложнее, но пугаться не стоит — подходящий образец всегда можно подсмотреть в интернете, главное потом — «подогнать» нужные размеры.

Дефлектор Григоровича

Еще одна проверенная временем конструкция — дефлектор Григоровича, который устанавливают на дымовые трубы круглого сечения для стабилизации тяги. Дефлектор Григоровича состоит из нескольких частей:

  • дефлектора в форме усеченного конуса;
  • колпака, предохраняющего трубу от осадков;
  • обратного конуса, создающего область пониженного давления под колпаком и улучшающего тягу.

Сделать дефлектор Григоровича можно из тех же материалов, что и приведенные выше модели, технология их изготовления в целом похожа. Размеры определяют исходя из диаметра трубы. Его берут за основу и, используя коэффициенты, вычисляют остальные размеры:

  • Диаметр конусообразного диффузора в нижней части принимают 2d, в верхней — 1,5d, высота усеченного конуса — 1,5d.
  • Колпак-зонт в виде конуса и обратный колпак имеют диаметр 2d и высоту 0,25d.
  • Расстояние от вершины обратного колпака до верхнего края диффузора — так же 0,25d.
  • Расстояние от верхнего края трубы до нижнего края диффузора — 0,15-0,2d.

Два последних размера обеспечивают кронштейнами нужной высоты, которые делают из обрезков жести и крепят на заклепки, болты или с помощью сварки.

Технология изготовления и монтажа:

  1. По вычисленным размерам делают эскиз, переносят его на листовой металл и выполняют раскрой элементов ножницами по металлу.
  2. Конусы гнут на оправке и скрепляют края на заклепки или с помощью гибки. Аналогично соединяют зонт и обратный конус.
  3. С помощью кронштейнов скрепляют детали между собой, выдерживая расчетные расстояния.
  4. Крепят дефлектор к трубе. Чтобы облегчить его установку, дефлектор можно оснастить нижним цилиндром, диаметр которого позволяет внатяг надеть его на трубу.

Срок службы колпака или дефлектора из нержавеющей стали — 25 лет, из оцинковки — не менее 10 лет. Чтобы продлить его и придать оцинковке привлекательный вид, можно покрыть ее черной термостойкой краской из баллона. В этом случае на колпаке будет не видно копоть и сажу.

Установить колпак на дымовую трубу достаточно просто, а польза от него очевидна — вам больше не придется в начале отопительного сезона тратить время на прочистку трубы от листвы, пуха, пыли. В трубу не будут попадать осадки, что позволит ее эксплуатировать без коррозии и разрушения кирпича. Монтаж дефлектора, кроме того, сделает тягу стабильной даже при небольшой высоте трубы, независимо от погодных условий.

Короб из деревянных щитов

Футляр из деревянных щитов можно выполнить двумя способами. Рассмотрим первый способ:

  1. В первую очередь нужно выполнить деревянный каркас, ориентируясь на размеры дымоотводной трубы.
  2. Далее, готовый каркас облицовывается шифером.
  3. На третьем этапе выполняется установка деревянных щитов вокруг трубы.
  4. В конце необходимо заполнить пространство между металлической трубой и деревянными щитами теплоизоляционным материалом. В качестве теплоизоляционного материала могут выступать:
  • стекловата;
  • шлак;
  • сухая земля.

Рассмотрим технологию монтажа второго способа:

  1. Деревянные щиты монтируются вокруг трубы, образовывая короб. Дистанция между металлической трубой и деревянным щитом должна быть не менее 5 см (желательно 10).
  2. На втором этапе производится облицовка внутренних швов. Для этого можно использовать листы асбеста.
  3. Далее, на листы асбеста монтируется шифер.
  4. На четвёртом этапе нужно замазать внешние швы короба из деревянных щитов. Для этого можно использовать цементный раствор.
  5. Далее монтируются плиты из шлакобетона (на небольшой дистанции от металлической трубы).
  6. Плиты необходимо армировать, используя для этого обыкновенную проволоку.
  7. В конце пространство между плитами и трубой заполняется раствором. Для раствора необходимо использовать гипс и глину.

Защита дымовой трубы от разрушения под действием природных факторов — это важное мероприятие, которое которое позволит продлить срок эксплуатации трубы. Для защитного короба можно использовать разные материалы, которые сегодня доступны любому мастеру

Самостоятельная сборка оголовка

Для выполнения своими руками сборки оголовка на трубу дымохода потребуется резиновая или деревянная киянка, молоток, брусок толщиной 1 см из металла, специальный зажим, линейка, ножницы (по металлу), уголок длиной 1 м и шириной полки 4-4,5 см, а также маркер и перчатки.

Сборку и установку оголовка любого типа можно выполнить своими руками

Проще всего сделать колпак в форме крыши либо пирамиды. Для начала на бумаге необходимо сделать эскиз будущего изделия.

Далее, берется лист из металла и вырезается деталь и ей придается необходимая форма путем изгиба. Для изготовления оголовка пирамидальной формы берется квадратный или прямоугольный лист металла. В случае листа – квадрата выполняются такие действия:

  • лист сгибается вдоль любой из диагоналей;
  • заготовка выравнивается в начальное состояние;
  • лист сгибается вдоль иной диагонали.

Подобные операции помогут придать требуемую форму заготовке без особых усилий. К изделию крепятся ножки, с помощью которых будет выполняться установка на дымовой канал.

Надежная защита, эксплуатационная долговечность и функциональная стабильность дымохода зависит во многом от правильности выбора и установки колпака.

Преимущества оголовков-дефлекторов

Защитные устройства для трубных коммуникаций выстраивают не только над головой – под ногами они тоже нужны. Входной и выходной оголовки водопропускных труб выполняют не менее ответственную работу, чем сооруженные над черепицей дымники. Внешних и функциональных различий тех и других не счесть, что естественно для элементов, имеющих дело с неодинаковыми средами.

Дым и отработанный воздух по «коридорам», проложенным от котла или печки к кровельной плоскости, будет выходить и в отсутствие крышки-прикрытия. Тем не менее, использование названных элементов стало повсеместным. Для чего же оголовок трубы нужен, что за серьезные проблемы он решает? Возможно, это просто модный декор, без которого можно обойтись, избежав лишних трат?

Нельзя. Доказательство тому – солидный список достоинств дефлектора-вытяжки.

  • Без этого колпачка трубный канал начнет забиваться пылью, залетающими в отверстие листьями и прочим мусором.
  • На кромке открытого дымохода любят погреться птички – а упасть внутрь, отравившись угарным газом, им несложно.
  • Крышка-грибок спасает скважину от дождя, града, снега и не дает разрушаться корпусу конструкции.
  • Исполняющий роль ветро- и искрогасителя оголовок дымовой трубы предупреждает возгорание и стабилизирует тягу.
  • Элегантный и поддерживающий стиль постройки зонт-флюгер украсит верхний ярус и облагородит здание в целом.

Европейский колпак на трубу дымохода

Современность олицетворяют флюгарки наряду с дымниками. Их выполняют из стали (нержавейки) или железа с оцинковкой. Полимерное цветное покрытие делает их неотразимыми. Фантазия позволяет кровле в руках умельцев становится дворцом из сказки. Стандартное решение напоминает симпатичный домик, расположившийся на трубе.

Европейский образец. Практичность, граничащая с минимализмом. Округлая форма. Ставится при необходимости минимизировать конденсатное образование.

Выполнение:

  • Лист из металла сгибается. Для этого используется труба. Изломов быть не должно;
  • Ножки выполняются для прикрепления. Можно воспользоваться станком, а можно услугами сварщика. Можно сделать разрезы и отогнуть их пассатижами;
  • Если длина позволяет можно выполнить вместо поперечных разрезов продольные. По центру оставляются хвостики на вырезанных прямоугольниках. Потом из листа выполняется полукруг. Хвосты нажимаются при помощи хомута;
  • Ножки нажимаются, чтобы получить плавный изгиб;
  • Монтаж проводится хомутом.

Какой колпак выбрать?

Выбор конструкции колпака напрямую зависит от типа отопительного прибора — котел или печь, а также от материала, из которого изготовлен дымоход. Подходящий дымник для кирпичной печи и колпак для дымохода газового котла отличаются, это обусловлено различным КПД этих устройств и температурой дымовых газов.

Дефлектор для кирпичной печи

Конструкция дымохода в кирпичной печи может быть различной, но традиционно используется дымоход и труба из кирпича квадратного или прямоугольного сечения. С точки зрения аэродинамики такая конструкция трубы не очень хороша — в ней образуются завихрения, из-за которых ухудшается тяга. В ветреную погоду при низком атмосферном давлении тягу может вообще перевернуть, и весь дым пойдет в комнату.

Шероховатая поверхность кирпича создает прекрасные условия для осаждения копоти, сажи и пыли, кроме того, в летнее время в трубе могут скапливаться листья, мусор, птицы могут облюбовать их для устройства гнезда. Все это способствует быстрому зарастанию просвета трубы, ухудшению тяги вплоть до полного ее прекращения, при этом попытка растопить печь может привести к пожару.

Учитывая все названные причины, кирпичные трубы рекомендуется оборудовать колпаком, защищающим ее от попадания посторонних предметов и воды. Кроме того, особая конструкция колпака позволяет улучшить тягу и обеспечить ее устойчивость. Такие колпаки называют дефлекторами. Благодаря конструкции они создают разряжение в верхней части трубы и подсос воздуха из топочной камеры.

Видео: назначение дефлектора

Существует несколько проверенных временем и эксплуатацией модификаций дефлекторов, например, дефлектор ЦАГИ или Григоровича. Подробнее об их изготовлении своими руками сказано ниже.

Для твердотопливных котлов

Котлы на твердом топливе — угольные, дровяные и пеллетные, довольно часто используются для отопления домов. Дымоход твердотопливного котла обычно выполняют из нержавеющей двойной трубы типа «сэндвич» или из керамики. Их поверхность по сравнению с кирпичом более гладкая, тяга — устойчивая. Конденсат и осадки в правильно смонтированной в трубе стекают в конденсатосборник, не мешая дымовым газам проходить по дымоходу.

Наибольшее влияние на устойчивость и силу тяги в этом случае оказывает правильно выбранная высота трубы. Для угольных моделей котлов без принудительной тяги требуемая высота дымохода может достигать 8 метров, и монтаж такой трубы часто вызывает сложности.

Установка дефлектора позволяет снизить требуемую высоту на 15-25%, поэтому котлы, использующие антрацит или бурый уголь в качестве основного топлива, требуют установки на трубу колпака-дефлетора. Котлы на дровах и пеллетах работают аналогично угольным, на них также можно ставить колпак или дефлектор, закрытый сверху крышкой.

Исключение составляют пиролизные котлы с высоким КПД — до 92%. Благодаря почти полному сжиганию топлива и дожиганию горючих элементов дымовых газов температура дыма на выходе у них составляет 120-180 градусов, что может стать причиной появления большого количества конденсата. На нем быстро оседает сажа, а в морозы может появиться наледь. Из-за сужения просвета, часть дыма может попасть внутрь помещения, что вызовет отравление угарным газом.

По этой причине для твердотопливных котлов, использующих принцип пиролиза, рекомендуется ставить колпак с открытым соплом промышленного изготовления. Его конструкция защищает от попадания пыли и осадков, но не мешает выходу низкотемпературного дыма.

Колпаки для газовых и дизельных котлов

Аналогично пиролизным, газовые и дизельные котлы сжигают топливо почти полностью, в результате на выходе дым состоит из углекислого и угарного газа, соединений серы и паров воды. Температура дыма также невелика — 120-150 градусов. Конденсат, образующийся при эксплуатации газовых котлов, имеет кислую реакцию и весьма агрессивен. При длительной эксплуатации такой конденсат может вызвать быструю коррозию элементов котла и дымохода.

Учитывая эту особенность, для газовых и дизельных котлов также используют колпаки с открытым соплом. Использование дымников-дефлекторов в этом случае нецелесообразно, так как все газовое оборудование оснащено принудительной тягой, и искусственно созданное разрежение в трубе не нужно.

Нужен ли колпак на трубу дымохода

Многим кажется очевидным, что колпак на трубе необходим.

Основная задача приспособления не ограничивается только защитой дымохода от осадков, пыли и мусора. Функции зонта для трубы включают в себя:

  • защита от т.н. опрокидывания тяги – задувания дыма обратно в трубу при сильном ветре;
  • защита от проникновения птиц и мелких животных в дымоход;
  • продление срока службы кирпичной или стальной трубы;
  • украшение дымохода.

Главная роль колпака очевидна – он защищает дымоход от проникновения атмосферной влаги внутрь системы отопления, что крайне нежелательно и негативно сказывается на работе котельного оборудования.

Но есть и контраргументы против установки колпака:

  • конструкция может мешать отведению дыма и продуктов горения из дымохода, будучи препятствием на пути воздушного потока;
  • колпак может уменьшать тягу в трубе;
  • из-за наличия водяного пара в отработанных газах в зимнее время на козырьке образуется наледь, и продукты горения не выходят наружу, а возвращаются обратно по трубе в концентрированном состоянии, отравляя воздух в помещении.

Колпак на трубе дымохода не помешает, при условии, что он будет правильно подобран и установлен с учетом требований СНиП и техники безопасности.

Хотя некоторые современные виды дымоходов предусматривают специальные устройства для отвода влаги и конденсата, установка флюгарки на трубу позволит защитить дымоход от засорения и попадания птиц в отверстие трубы.

Установка колпака

Здесь следует ориентироваться на безопасность и практичность. В последнюю очередь надо думать о внешней привлекательности конструкции

Важно учитывать следующие рекомендации:

  1. Стальные трубы круглой формы нельзя закрывать традиционными по форме конструкциями. Они отводят дым от высокоэффективных котлов, чей КПД превышает 85%. Лучше использовать конусные насадки, выполненные в форме открытого сопла. Они не покроются коркой льда при морозе.
  2. Кирпичный дымоход, лишенный вставок, подсоединенный к теплогенератору с высоким КПД, можно оборудовать насадкой в виде крышки. Сквозь неё проходит патрубок.
  3. На печи с вертикальными каналами желательно устанавливать зонт. Такая форма выполняет на печной трубе защитную функцию. Но чтобы это стало возможным, желательно поставить внутри пластину из нержавеющей стали.

На дымоотводные блоки, выложенные из кирпича и оборудованные боковыми продухами, рекомендовано монтировать вальмовый или двускатный колпаки. За счёт этого верхняя часть кладки будет защищена от осадков и ветра. При этом соприкосновение с газоходными отверстиями по бокам будет исключено.

Для защиты кирпичного блока, где наверху открыты дымоходные и вытяжные трубы, можно смастерить короб с несколькими сквозными патрубками. Они, в свою очередь, вставляются в указанные каналы. Сверху на выводы вентиляции устанавливаются обычные колпаки в виде грибка, а на газовые надо ставить конусные сопла.

Разновидности

Разнообразие конфигураций дымоходов и кладки крыш обусловило разработку разных форм защитных колпаков, а также дизайна, стилевых решений, габаритов элементов.

Конструкции подразделяются на:

  • типовые;
  • многоскатные;
  • четырехскатные;
  • дополненные флюгером;
  • модели с плоским верхом;
  • изделия круглой формы с конусообразным зонтиком;
  • дополненные крышкой;
  • модели с искроуловителем;
  • модели с вальмовой крышей и т.д.

Стандартная флюгарка на трубу изготавливается из металлических листов, имеет конфигурацию пирамиды. К фартуку элемент прикрепляется с помощью кронштейнов. Модель универсальна, выполняется в зависимости от размеров трубы разных габаритов.

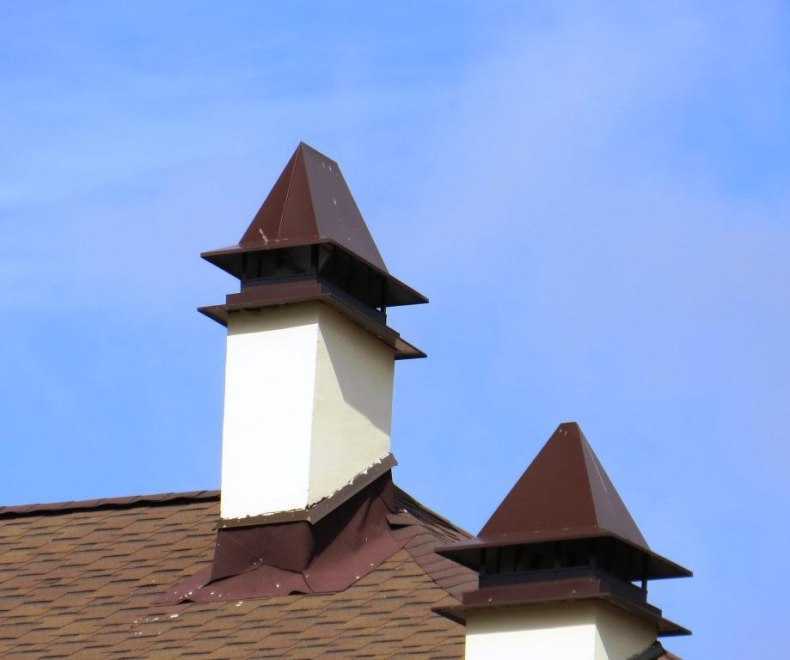

Навершие четырехскатной флюгарки на трубу оптимально для трубопроводов прямоугольной конфигурации и выполненных из кирпичей. Форма схожа со строением крыши.

Колпак с округлым зонтом применяется для зданий в немецком, швейцарском и других европейских стилях. Элемент обладает высокими эстетическими характеристиками, компактен, однако показатели тяги модели недостаточно эффективны.

Флюгарки с зонтами плоской прямоугольной формы применяются при дизайне строений в направлениях модерн, минимализм. Однако необходимо учитывать, что плоская конфигурация затрудняет сход снега, на кронштейны приходится большая нагрузка. Для предотвращения деформации используются прочные составы.

Флюгарка круглой формы с зонтом в форме конуса используется в качестве защитного элемента для труб с круглым сечением. Модели не дополняют капельниками.

Элементы для защиты дымохода многоскатной конфигурации позволяют качественно проветривать дымоход. Зимой конструкции предотвращают попадание снежных заносов.

Модели, дополненные закрывающейся крышкой, просты в эксплуатации, ремонте, чистке. Вентиляционный проем обеспечивает свободный пропуск продуктов горения.

Модели с искроуловителями рассчитаны на печные устройства, работающие на торфяном сырье, дровах. Изделия предназначены для кровли из пожароопасных материалов (древесные плиты, массив дерева).

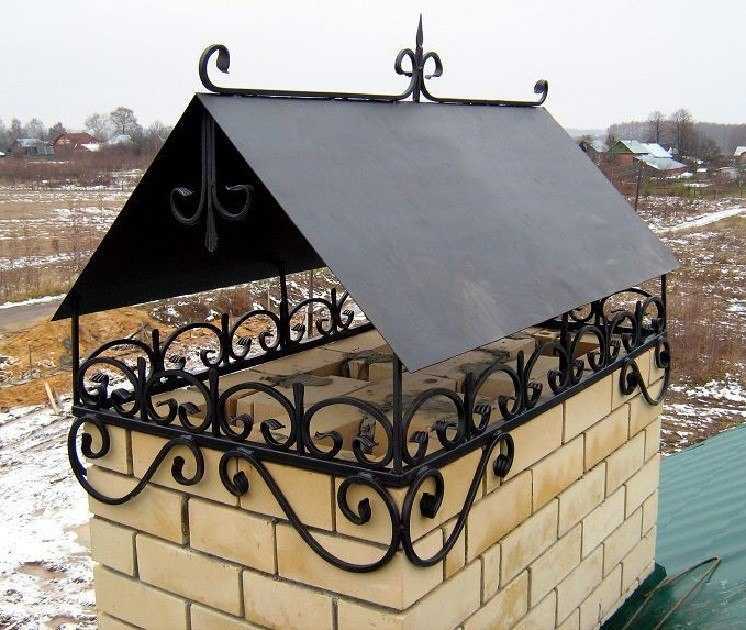

Колпак, дополненный флюгером, отличается декоративностью, используется в зданиях, оформленных под старину (ренессанс, готика и т.д.).

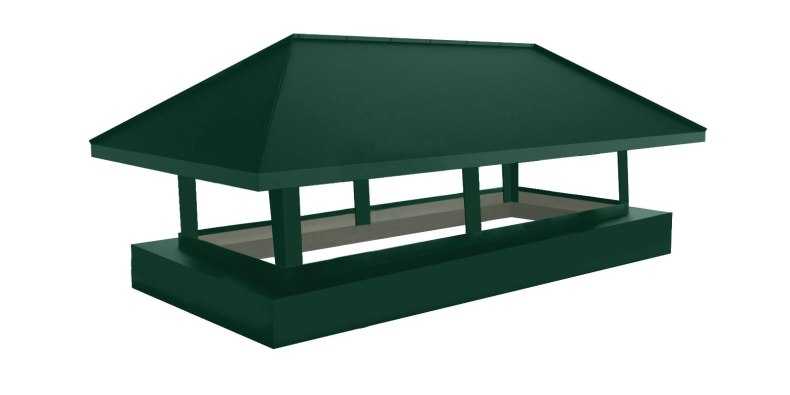

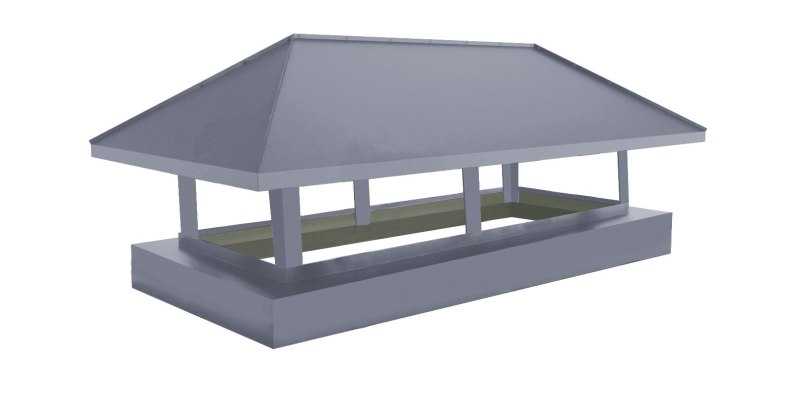

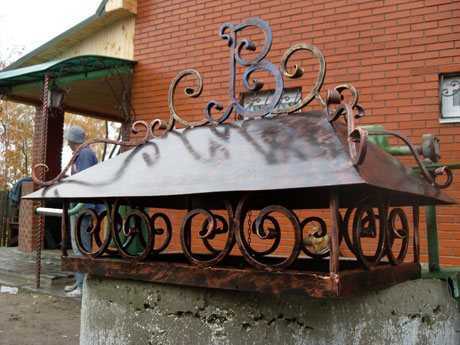

Конструкция с вальмовой крышей имеет большую прочность в сравнении с другими разновидностями. Изделие оптимально в качестве защиты от дождя, снега, града.

Флюгарки в зависимости от проекта дополняются функциональными деталями (заслонки, откидывающиеся дверцы)

Однако важно сохранить функциональность конструкции для надежной эксплуатации, износостойкости. Сложные конфигурации колпаков могут создавать шумы и вибрации в дымоходе

Ход работ

Для изготовления козырька на трубу дымохода своими руками и его последующей установки, проводим измерение параметров, которые имеет оголовок трубы дымохода, чтобы создать основание. Перед тем как сделать козырек на дымоход, необходимо выполнить чертежи флюгера на дымоход своими руками. В отсутствии схемы изготовить флюгер для дымохода будет невозможно.

Выполнив эти работы, изготавливаем декоративную часть дымника. Сначала производим изготовление деталей из картона. Первой создаем шапку. Вырезаем ее соответственно размеров на чертеже. Если она имеет форму конуса, то ее картонный аналог должен выглядеть кругом без 1-го сектора, параметры которого должны совпадать с размерами на схеме.

На следующем этапе загибаем в разные стороны кромки сектора. Из картонки производим конусообразную заготовку. Гнутые кромки накладываем друг на друга. Если картонная шапка получилась – переносим ее на металл.

Для загиба кромок металлической детали предусмотрено использование деревянного молотка, называемого киянкой. В качестве подставки возьмем брус из дерева или металла. Итак, деталь стала конусообразной, кромки положены друг на друга, бьем киянкой по стыкам, пока они не закрепятся.

Теперь готовим основу. Процесс является достаточно простым. Длина вырезаемого металлического листа должна быть больше размеров, которые имеет оголовок, для того чтобы кромку можно было загнуть. Процесс загиба аналогичен предыдущему.

Дальше идет изготовление опор, на которые будет устанавливаться шапка. Они производятся из металлического листа. Опорная высота должна совпасть с шириной листа. По черте в двух сантиметрах от кромки сгибаем лист. Процесс повторяется. В итоге получится плоская металлическая полоса. Вырезаем ее и опора готова! Производим еще 3 такие заготовки.

Отступаем на 1 см от края опоры, просверливаем отверстия. Такие же отверстия проделываем и в шапке. Крепим эти две детали между собой методом клепки. Для нее существуют специальные приспособления и инструменты. То, что у нас получилось, крепим с основанием. Теперь дымник готов. Ставим его на оголовок дымовой трубы и продолжаем дальнейшую установку.

Теперь вы знаете, как сделать зонт или флюгарку своими руками в домашних условиях. Узнали вы и то, что нужно устанавливать на каналы, осуществляющие вентиляцию. Конечно, потребителям приобрести зонт на дымоход в магазине проще. Можно также заказать зонт на трубу или козырек для дымохода у специалистов, потому что ассортиментом подобной продукции рынок заполнен. Да и произвести зонт дымовой сложной конструкции самому дома не удастся. Но зная, как сделать козырек на трубу и как наладить производство флюгера дефлектора своими руками, соорудить простую конструкцию из оцинкованного металла для трубы вам будет под силу.

На прощание хочется пожелать счастья, мира и тепла вашему дому!

Что требуют нормативные документы

Здесь в каждой стране свои правила, объясняется такое положение тем, что даже среди инженеров нет единого мнения относительно целесообразности установки колпаков на дымоходные трубы.

  1. Европейские страны разрешают устанавливать такие колпаки только на вентиляционные трубы, на дымоходы их монтировать запрещается. Аргументация простая – кратковременные проблемы с вентиляцией помещений не становятся причиной опасных последствий для здоровья проживающих. Что касается удаления продуктов горения, то здесь все очень серьезно, из-за нарушения параметров тяги котла могут быть трагические чрезвычайные происшествия.Труба дымохода на фото не закрыта колпаком или дефлектором. Дом в одной из европейских стран
  2. Украина запрещает устанавливать колпаки лишь на дымоходы газовых отопительных котлов, для остальных ограничений нет. Причина такой избирательности простая. Только дым от природного газа не имеет запаха, при отсутствии тяги намного легче отравиться угарными газами. Дым от твердотопливных котлов имеет резкий запах. Кроме того, в нем есть довольно много сажи, что делает его видимым. Такие физические характеристики дают возможность быстро заметить проблемы с тягой и своевременно принять меры по их ликвидации.Частный дом в Киеве. Трубы с колпаками
  3. Россия и Беларусь поступают намного хитрее, у них всегда виноватыми будут пользователи. Почему? В СНиП прописано следующее положение: «Зонты, дефлекторы иные насадки не могут препятствовать выходу из дымоходов продуктов горения». И все. Устанавливать их или нет, решают потребители. Если все в норме – отлично, если есть какие-либо последствия – чиновники не виноваты, виноваты владельцы домов.Частный дом в России. Трубы с колпаками

Дефлекторные колпаки

У них немало преимуществ. В отличие от простого козырька, они прекрасно создают тягу. Поэтому и усилия, и качественный материал себя оправдывают на практике.

Выполнение потребует одного листа из металла:

  • Для долговечности и надежности потребуется обзавестись трубой в форме квадрата пятнадцать на пятнадцать миллиметров. Сетка из металла с ячейками двадцать пять на двадцать пять. Элементов для колпака будет два. Соединение при помощи болтов;
  • Крепление приваривается на каркасной части. Тогда при установке останется подтянуть крепежные элементы;
  • Делается опора. Основание – прямоугольное;
  • Сварка основы. Ставится на систему стропил козырька в верхней части;
  • Стропилины изготавливаются для углов;
  • На основании сверху варятся профили для монтажа. Предназначены для второго уровня. Делается восьмимиллиметровое отверстие;
  • Все детали затягиваются с внутренней стороны;
  • Выполняется более простой верхний уровень;
  • Закрываются открытые козырьковые части. Используется сетка с оцинковкой;
  • Оцинкованная сталь применяется для остальных кровельных элементов;
  • На заклепки собираются соединения. Понадобится промазка герметиком на силиконовой основе;
  • Козырек окрашивается. Молотковая краска хорошо держится, не выгорая на солнце.

Как сделать колпак на трубу дымохода своими руками?

Котельное или печное отопление в доме предусматривает установку дымохода, который в большинстве случаев ведет на крышу. Обязательной частью трубы дымохода является колпак, который устанавливается на конец дымохода. Его еще называют зонтом, козырьком, флюгаркой или крышкой, которая может иметь различную форму, размер и конструкцию.

В строительных магазинах продаются готовые изделия из листовой оцинкованной стали, которые можно сразу устанавливать на оголовок дымохода. Но любой человек, обладающий минимальными навыками работы с металлом, может изготовить колпак на трубу самостоятельно.

Важные моменты подготовки к сборке ↑

Существует много видов устройств, увеличивающих тягу в дымоходе. Есть довольно несложные в изготовлении варианты, пользующиеся популярностью – дефлекторы ЦАГИ, Григоровича, дымники, закрепляемые на кирпичных трубах. Хотя и у таких сложных конструкций, как дефлекторы-флюгеры, есть преимущество, благодаря которому они также пользуются успехом – эти устройства обеспечивают приличную тягу при любом направлении ветра.


Дефлектор на дымоходе

Что необходимо из материалов и инструментов ↑

При создании любой из этих насадок на трубу для отвода продуктов сгорания можно использовать материалы и инструмент, не требующий таких специальных навыков, как, скажем, умение работать со сварочным аппаратом. Чтобы сделать дефлектор на дымоход своими руками, достаточно использовать:

  • киянку из дерева либо резиновую;
  • ножницы по металлу;
  • рулетку;
  • линейку;
  • специальный мел по металлу;
  • дрель электрическую;
  • заклепочник ручной;
  • сверла по металлу;
  • ножовку по металлу;
  • ножницы обычные;
  • простой карандаш.


Виды дефлекторов

Сделать устройство несложно, имея в наличии:

  • листовой металл, к примеру, оцинкованное железо;
  • металлическую полосу или небольшого размера стальной уголок;
  • заклепки алюминиевые (сверла подбираются по диаметру заклепок);
  • для крепления изделия на дымоходе болты с гайками;
  • картон для подготовки лекал.


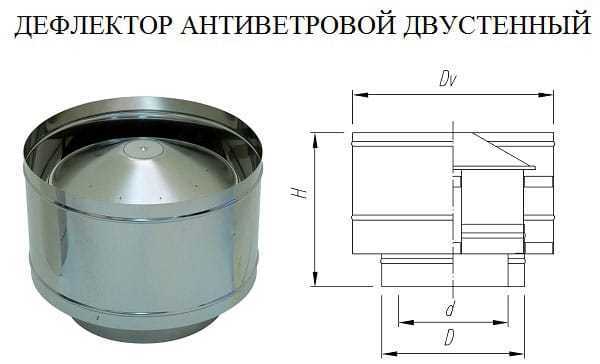

Схема дефлектора

Первый этап работы – составление чертежей и лекал ↑

Прежде чем начать изготавливать дефлектор для дымохода своими руками, подготавливают чертежи на обычной бумаге. Для каждого варианта существует определенное соотношение, влияющее на эффективность работы устройства при отводе газов. Поэтому создается схема изделия с указанием размеров, согласно которой будут рассчитываться необходимое количество материалов и создаваться лекала для раскройки листового металла.

После подготовки чертежей делают лекала, используемые в дальнейшем для сооружения элементов определенного устройства. Сделав необходимые лекала, приступают к созданию конструкции из металла.


Дефлектор Григоровича

Изготовление колпака для дымохода своими руками

Своими руками легко можно сделать оголовок с плоской или полукруглой крышей, для этого понадобятся только начальные слесарные навыки.

Рассмотрим второй вариант, фото чертежей смотрите ниже.

В качестве материала для изготовления самого зонта можно использовать оцинкованную листовую сталь толщиной 0,5 мм, также подойдет лист из металла, покрытого порошковой краской.

Основание, с помощью которого колпак будет смонтирован в верхней части дымохода, и стойки, соединяющие основание с зонтом, можно сделать из той же листовой стали.

Другой вариант — использовать металлическую планку для основания и уголки для стоек. Лучше, если вся конструкция будет изготовлена из одного материала.

Чтобы изготовить колпак, необходимо:

  • провести разметку, нанеся на лист металла нужную форму навершия, и вырезать его (в большинстве случае необходима прямоугольная заготовка);
  • придать получившемуся прямоугольнику из листового металла полукруглую форму, проще всего воспользоваться для этого трубой подходящего диаметра;
  • изготовить из металлического профиля стойки, в верхней и нижней частях при этом необходимо проделать отверстия, также их надо изогнуть;
  • соединить полукруглый зонт и стойки с помощью заклепок;
  • таким же образом скрепить стойки и основание. Более подробно на видео ниже.

После этого оголовок можно установить на трубу.

Четырехскатный колпак

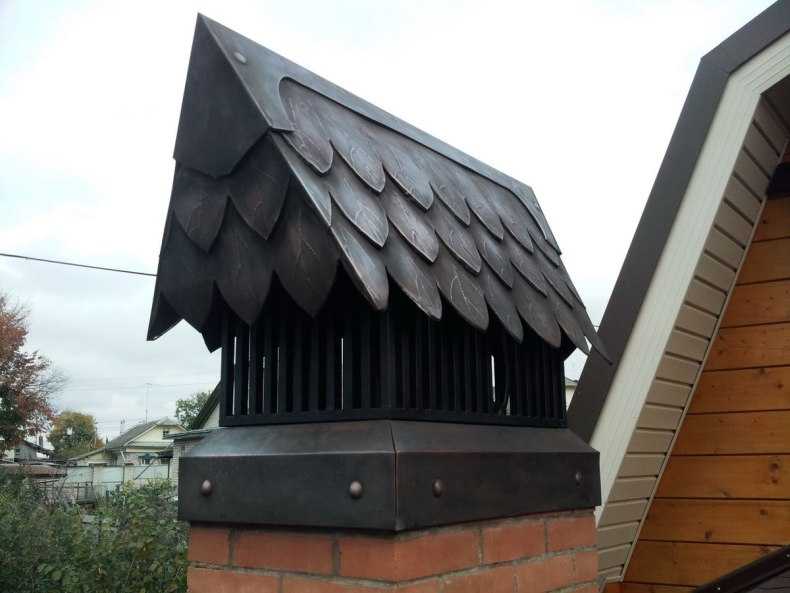

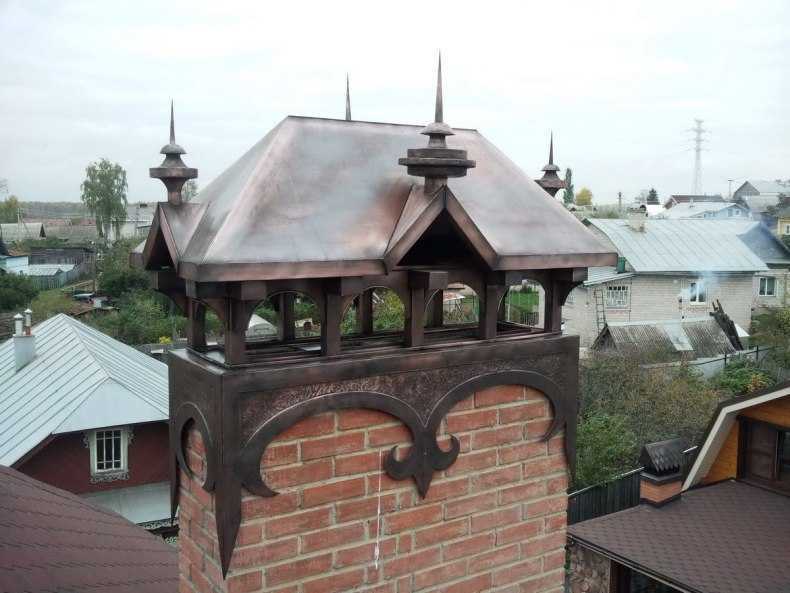

Изготовить колпак с четырехскатной крышей сложнее. Сначала надо подготовить эскиз на бумаге, а затем сделать чертеж-развертку, также можно воспользоваться готовыми эскизами и чертежами

При этом важно тщательно рассчитать все размеры

ОБРАТИТЕ ВНИМАНИЕ!

Перед тем, как вырезать по готовому чертежу крышу дымника, нужно сделать выкройку в натуральную величину из картона, плотной бумаги или другого подходящего материала, чтобы убедиться, что все расчеты верны, и готовый колпак идеально подойдет по размеру к трубе.

Вырезав заготовку крыши из листа металла, ее надо согнуть таким образом, чтобы получился объемный зонт, и соединить заклепками.

Расчет

Сделать простой колпак для дымохода своими руками довольно легко. Однако изготовление сложных и наиболее функциональных конструкций может отнять много времени.

При этом в продаже всегда можно найти оголовки труб, также изготавливают их на заказ по индивидуальным проектам.

Качественно сделанный, правильно выбранный и грамотно установленный колпак для дымохода одновременно будет выполнять защитные и декоративные функции, благодаря ему вся постройка приобретет завершенный вид, а труба прослужит гораздо дольше.

Частые ошибки и проблемы при установке

Нарушение нормативных размеров размещения короба и дымовых каналов в потолочном проеме, что приводит к конфликтным ситуациям с пожарной службой.

Слишком большой зонт, установленный на оголовке, может стать причиной бурых потёков на крыше. На его холодных поверхностях образовывался всю зиму конденсат. Площадь зонта необходимо уменьшить.

Такая же ситуация может сложиться с металлическим коробом на крыше, закрывающим сразу дымовые и вытяжные каналы. Поможет керамзит, насыпанный до краев каналов в данный кожух.

Использование проходки без засыпки термоизоляционного материала. Практически защиты нет никакой.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Все элементарно просто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
