Канализационный люк: сложные моменты выбора простой конструкции

Материал изготовления

Сегодня чаще всего встречаются чугунные люки, поскольку долгое время альтернативы материалу почти не было. Изредка использовались бетонные и стальные изделия. Не так давно появились пластиковые крышки, но они дорогие. Полимерные дешевле, а качеством превосходят пластик.

Чугунные

Когда люк подвергается повышенным механическим и весовым нагрузкам, чугун — это оптимальное решение. Срок эксплуатации изделия из него — более века, оно не деформируется от мороза или жары. Существенные недостатки чугунных люков — большая масса и высокая цена.

На предприятиях отливают крышку и горловину, которая может быть с чугунным ободом и бетонным основанием. Некоторые современные модели оснащаются резиновыми прокладками. Металл корпуса менее прочный, крышка крепче. Конструкция выдерживает большие нагрузки.

В домашней канализации люки располагают там, где они не подвергаются интенсивным нагрузкам. Поэтому рациональнее использовать модели из более легких и дешевых материалов. Вес изделий из чугуна большой, поэтому их сложно открывать.

Чугунный канализационный люк.

Полимерные

В парках, на садовых дорожках, дачах чаще встречаются полимерные и пластиковые крышки. Пластик — это дорогой материал и уступает по прочности и долговечности полимерам. Большие пластиковые крышки редко встречаются, преимущественно делают небольшие ревизионные люки.

Распространение получили полимерпесчаные изделия. Это синтетический материал, для изготовления которого применяется особая технология: смешивают 30% полимеров, 69% мельчайшего песка и 1% оксида железа. В производстве используется вторичное сырье из пластиковых бутылок и т. п., поэтому изделия дешевые. После добавления песка и температурной обработки масса прессуется, охлаждается. Прочность повышают включением арматуры в кольца и крышки.

Большое внимание производители уделяют декоративному оформлению крышек. Их окрашивают, добавляя пигменты

Цвет маскирует изделие или, наоборот, привлекает внимание, сигнализируя об опасности. Крышки часто делают рельефными, с узорами и орнаментом.

Полимерные люки удобны в эксплуатации: легко открываются и закрываются, не примерзают к горловине зимой.

У них намного меньший вес, чем у чугунных крышек, но они сильно уступают в способности выдерживать нагрузки. Поэтому полимерные и пластиковые изделия не устанавливают на дорогах с интенсивным движением транспорта.

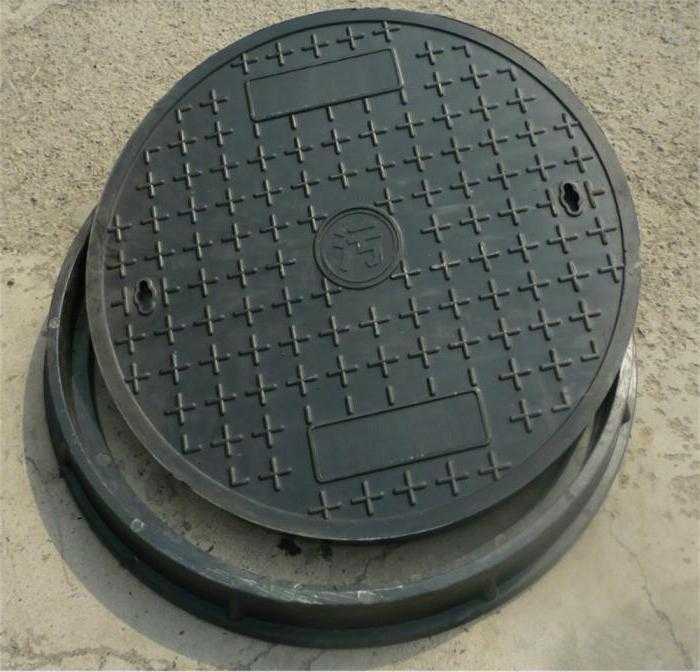

Полимерный люк.

Конструкции из других материалов

Бетонные люки чаще всего используются в процессе строительства или ремонта. Они представляют собой армированную бетонную плиту с выступающими скобами, при помощи которых ее перемещают.

Если изделие нестандартных размеров или формы, его закрывают железобетонной крышкой. В домашней канализации данные люки применяют для того, чтобы обеспечить герметичность колодца из бетонных колец или из монолита прямоугольной формы. Такие изделия изготавливаются по индивидуальным заказам.

Стальные люки почти не применяются, т. к. они тяжелые, неудобные, редко обеспечивают герметичность. Эти изделия используются преимущественно как вторая внутренняя крышка в шахтах с электрическими и телефонными кабелями. Они снабжаются замками.

Популярные разновидности

Чугунные

Если с основными параметрами и типологией мы разобрались, давайте более подробно остановимся на классификации по материалам.

Первое место по популярности будут занимать, естественно, люки из чугуна:

И горловины, и крышки производятся литьевым методом. Для изготовления корпусов берут материал СЧ15 и прочнее, а крышки отливают из чугуна марки не ниже СЧ45.

• В некоторых случаях стык между крышкой и горловиной дополнительно герметизируется резиновой прокладкой. Для этого используется плотная резина, способная длительное время пребывать в сжатом состоянии без потери эластичности.
• Срок службы подобных конструкций практически не ограничен. В Европе можно найти изделия, исправно выполняющие свои функции более ста лет: внешне они если и отличаются от новых, то только стертыми гранями.

Для чугуна характерны минимальные температурные деформации, потому дорожное полотно вокруг горловины не разрушается.

Что касается минусов, то они таковы:

• Из-за высокой массы установка канализационного люка требует привлечения к работе помощников, а иногда и использования дополнительных приспособлений.
• Цена изделия также весьма существенна, что, впрочем, частично компенсируется сроком службы.
• Но главное – крышки люков систематически воруют, что делает нерациональным их монтаж на неохраняемой территории.

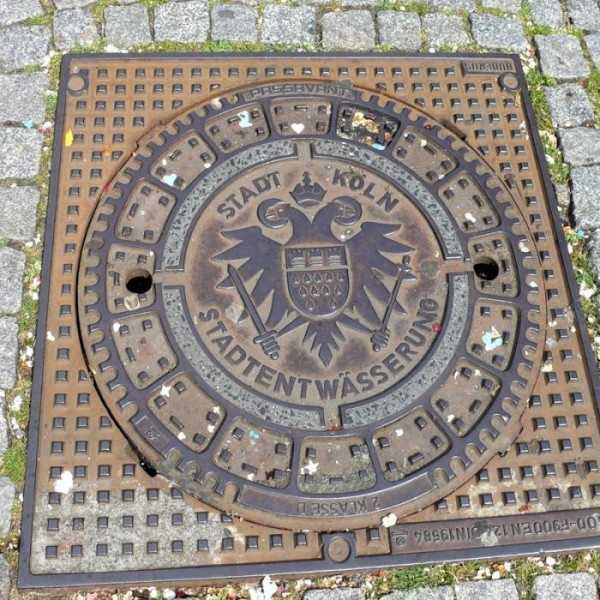

Фото еще одной модели «под старину»

Полимерные

В последнее время для установки на пешеходных дорожках и в зоне зеленых насаждений вместо чугунных люков используют конструкции из пластика и композитов:

Канализационный полимерный люк обычно делают на основе кварцевого песка, цемента и расплавленной пластмассы. Смесь нагревают до 300 0 С и помещают в специальную форму под пресс.
Для придания изделию нужного оттенка в состав сырья вводят зеленые, коричневые или оранжевые пигменты

Это позволяет либо сделать люк максимально незаметным, либо, наоборот, привлечь к нему внимание во избежание травм.
В результате получается достаточно легкая (до 45-50 кг) конструкция, которая в зависимости от внутренней структуры выдерживает от 3 до 15 тонн.

Детали из полимерцемента

• Подобные детали довольно легко монтируются своими руками, просто открываются и закрываются. Кроме того, их крышки канализационных люков не представляют интереса для «охотников за цветным металлом», а сам корпус является весьма вандалоустойчивым.
• Среди других плюсов можно отметить значительную герметичность, которая обеспечивается точным соблюдением размеров при прессовке, а также тот факт, что зимой крышка не примерзает к горловине даже при очень низких температурах.

Ну и цена у таких изделий несравнима с чугунными, потому для частного строительства в последнее время выбирают в основном их.

Конструкции из других материалов

Наряду с литыми и полимерными моделями в продаже можно найти и другие люки:

Пластиковые (чаще всего поливинилхлоридные). Производятся литьевым методом, часто снабжаются композитной или стальной арматурой. Благодаря высокой эластичности неплохо справляются с пешеходными нагрузками, но на морозе становятся весьма хрупкими.

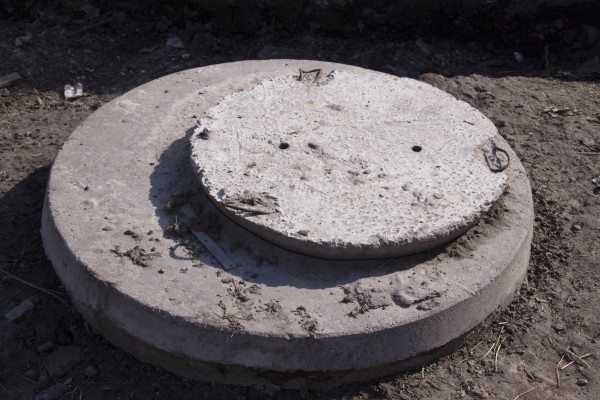

Временная конструкция из бетона. Зато не украдут!

• Основные недостатки бетонных люков – практически полное отсутствие герметичности (крышку сложно плотно подогнать к горловине) и непривлекательный внешний вид.
• Стальные – легче чугунных, но отличаются меньшей прочностью. Чаще всего снабжаются замками и монтируются в тех местах, где необходимо гарантировано заблокировать доступ посторонних к канализации.

Виды люков по материалу изготовления

• высокопрочный серый чугун;
• пластик;
• полимер-песчаная смесь;
• композитный состав;
• резина;
• бетон/железобетон.

Особенности люков из чугуна

Чугунный люк отличается высокими рабочими и физическими свойствами. В процессе эксплуатации сохраняет изначальную целостность, не ломается и не растрескивается под воздействием агрессивной среды.Среди самых полезных характеристик тяжелых, добротных моделей следующие позиции:

• период службы от 30 до 100 лет;
• сохранение целостности структуры и жесткости конструкции на протяжении всего срока эксплуатации;
• нейтральность к перепадам температур, коррозийным проявлениям, влажности и прочим климатическим факторам;
• рекордная устойчивость к нагрузкам и способность выдерживать вес от 25 до 40 тонн;
• шарнирный запирающий механизма, сводящий на нет возможность вылета крышки во время движения транспортного потока по трассе;
• наличие в комплекте резиновой прокладки для обеспечения абсолютной герметичности внутренних коммуникационных систем.

Монтировать люки из чугуна можно везде, но наиболее эффективно и целесообразно такие элементы включать в коммуникационные системы, расположенные в доках и аэропортах, на загруженных автомагистралях, местах стоянки тяжелого транспорта, гусеничной и прочей сельскохозяйственной техники.В местах со средней или низкой нагрузкой устанавливать чугун совершенно необязательно. Но если хозяин все же хочет это сделать, запретить ему не сможет никто.

Чем интересны пластиковые изделия?

Основные преимущества люков из пластика – малый вес, искробезопасность, независимость от погодных явлений и температуры, продолжительный срок службы и разумная стоимость. Ставят их в основном над пластиковыми колодцами. Минус всего один – невозможность установки в области интенсивного транспортного движения.

Полимер-песчаные варианты

• разнофракционный песок;
• термопластичные полимерные элементы;
• стойкие промышленные красители.

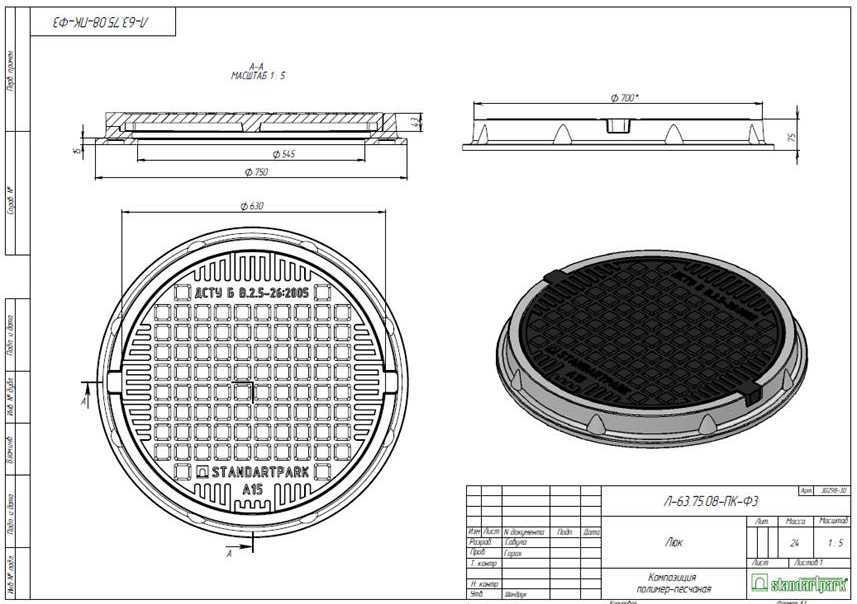

На полимерпесчаных люках стоит маркировка в виде буквы «Л».Типоразмер определяют два показателя:

• 690х55 мм по крышке;
• 750х90 мм по корпусу;

• минимальный вес по сравнению с другой аналогичной продукцией;
• низкая стоимость, позволяющая существенно сэкономить в процессе обустройства коммуникационных сетей;
• длительный эксплуатационный период, составляющий, по данным производителя, около 50 лет;
• элементарная транспортировка и простой процесс монтажа, не требующий привлечения дополнительной рабочей силы или специфического дорогостоящего оборудования;
• устойчивость к агрессивным проявлениям внешней среды, температурным перепадам, пиковой жаре/холоду, прямым солнечным лучам, ударам и другим механическим повреждениям;
• нейтральность при контакте с щелочами, кислотами, спиртовыми соединениями и техническими маслами;
• разнообразие форм, оттенков, конструкций и внешнего декора крышек.

Полимер-песчаные модели спокойно выдерживают нагрузку до 3 тонн. Ставятся в местах со средней или слабой интенсивностью движения. Монтируются в пешеходных и зеленых зонах, на внутренних автостоянках легкового транспорта, парках, скверах и территориях, располагающихся возле многоквартирных домов и частных коттеджей.

Нюансы композитных модулей

Композитные люки выдерживают различную нагрузку, которая зависит от класса изделия: Л – до 1,5 т, С – до 12,5 т, Т – до 25 т, ТМ – до 40 т. А также надежно служат в течение 20 и более лет. По окончанию эксплуатационного периода подлежат вторичной переработке.Преимущество композитных люков выражается в следующих позициях:

• оптимальный вес готового изделия;
• практичное конструкционное устройство;
• богатая оттеночная палитра;
• устойчивость к выцветанию, перепадам температур, сильным морозам, жаре, ультрафиолету и химическому воздействию;
• трудногорючесть.

Специфика изделий из резиновой смеси

Среди основных преимуществ изделий из резиновой смеси:

• небольшой вес;
• невосприимчивость к коррозии;
• устойчивость к растрескиванию;
• удобная транспортировка;
• упрощенный процесс монтажа;
• возможность установки непосредственно в горячий асфальт;
• более лояльная стоимость по сравнению с чугунными аналогами.

Крышки из бетона

• равномерная плотность;
• прочность и долговечность;
• стойкость к деструктивным процессам.

Основные разновидности люков по материалу изготовления

Люки канализационные чугунные, пластиковые, полимерные и пластмассовые представлены к продаже в широком ассортименте. Что касается чугунных изделий, то у них повышенная прочность и продолжительный срок службы, который достигает 100 лет. В большинстве случаев такие изделия устанавливаются на территориях с повышенной нагрузкой на конструкцию, сюда следует отнести автодороги и подъездные пути. А вот на частных территориях такие люки почти нельзя встретить, ведь здесь не предъявляется высоких требований к прочности изделий. Кроме того, такие варианты порой не столь доступны по стоимости.

Пластиковые люки получили более широкую популярность, ведь они обладают множеством преимуществ. Среди прочих доступная цена, а также широкий модельный ряд и богатая цветовая гамма. Вес таких конструкций незначителен, поэтому устанавливать их очень просто. Наиболее подходящим вариантом для частных домовладений станут пластиковые люки. А вот пластиковые конструкции хороши еще и тем, что не представляют собой интереса для сборщиков металлолома. Материал не ржавеет, не выгорает на солнце и остается устойчивым к влаге и ультрафиолету. Такие характеристики свойственны пластмассовым люкам по той причине, что в процессе производства к ингредиентам добавляются жаростойкие пигменты и присадки.

По сравнению с чугунными пластиковые люки очень легки. А установить их можно даже на территории газона, где он будет сливаться с зеленой массой травы. Полимерно-песчаные люки устойчивы к перепадам температур, поэтому эксплуатировать их можно в любых климатических зонах. Их рабочий диапазон ограничен пределами от -50 до +50 °C.

Размеры

Если говорить о круглых изделиях, то решающим фактором в этом случае станет диаметр люка канализационного колодца.

Тут существует два основных показателя – внутренний и наружный диаметр обечайки.

Она устанавливается на верхнюю часть смотрового колодца, должна в точности соответствовать его размерам.

Соответствие с горловиной определяется показателями внутреннего диаметра и общей площади основания.

Сам размер крышки колодца канализационного будет несколько превосходить диаметр обечайки, но разница будет небольшой.

Таблица размеров в зависимости от класса нагрузки

НАЗВАНИЕ	КЛАСС НАГРУЗКИ	ВЕС,КГ	НАГРУЗКА,КГ	НАЗНАЧЕНИЕ	СРОК СЛУЖБЫ	РАЗМЕРЫ,ММ
Садовый легкий малогабаритный люк	А15	11	1500	Для садово-парковых зонах, дворах частных домов,дач и коттеджей	~50 лет	540*540*80
Зеленый легкий пластиковый	А15	10	1500	Парковые зоны, скверы, придомовые территории	~20 лет	750*750*80
Полимерный легкий с запорным устройством	А15	46	1500	Пешеходные дороги, парковые зоны, насаждения	~20 лет	780*789*110
Полимерный легкий малогабаритный	А15	25	1500	Парки, скверы, тротуарные дорожки	~20 лет	730*730*60
Пластиковый легкий	А15	44	3000	Установка в смотровых колодцах, парковых зонах, скверах	~20 лет	750*630*115
Пластиковый дорожный средний	В125	50	12500	Парковые автомобильные дороги, тротуары и автостоянки	~50 лет	780*780*110

 Таблица размеров люка в зависимости от веса

НАИМЕНОВАНИЕ	РАЗМЕР КОРПУСА,ММ	РАЗМЕР КРЫШКИ,ММ
Люки легкие (<1 тонны)	720*60	600*25
Люки легкие (<2 тонн)	750*90	690*55
Люки квадратные (<2 тонн)	640*640	600*600
Люки легкие (<5 тонн)	750*90	690*55
Люки средние (<5 тонн)	750*100	690*50
Люки тяжелые (<25 тонн)	800*110	700*70

Все габаритные характеристики люков прописаны в ГОСТ 3634 99. На практике есть возможность найти чугунные люки с диаметром 380-810 мм, а пластиковые – с диаметром от 315 мм до 1 м.

Прямоугольный люк для канализации будет иметь размеры, оговоренные ГОСТ 3634 99.

Минимальный размер одной стороны такого изделия может составлять 300 мм. Далее он будет увеличиваться с шагом в 50 мм.

Максимальный показатель размера – 800 мм.

Прямоугольный люк для канализации

Остается только подобрать такой канализационный люк, который в максимальной точности соответствовал бы форме и размерам горловины выгребной ямы в конкретном случае.

Лучше всего отдавать предпочтение пластиковому изделию, потому как оно сочетает в себе лучшие качества, а повышенная прочность люку в такой ситуации не требуется.

Как измерять размер крышки люка

Обратите внимание! Некоторые люки оснащаются специальным замком, который ограничивает доступ к ревизионному или канализационному колодцу. Но, для частных домов необходимость в таких запорных механизмах не столь высока

Но, для частных домов необходимость в таких запорных механизмах не столь высока.

Общие сведения

Крышки изготавливаются из

• Чугуна. Такие люки устанавливаются на участках с большой нагрузкой. Материал очень прочный, тяжелый, долговечный.
• Полимеров. Используются при монтаже в частных домах, в парковых зонах.
• Бетона. Изделия из этого материала из-за большого веса и плохой герметичности, но они прекрасно подходят для нестандартных горловин.

Производители предлагают люки разной формы

• Круглые
• Квадратные
• Треугольные
• Овальные
• И всевозможные крышки нестандартной геометрической формы.

Полимерные круглые крышки выпускаются с диаметром 315-1000мм Квадратные изделия предлагаются с длиной ребра от 300мм до 800мм, размерный шаг 50мм.

Пластиковые люки

Полимерные люки имеют маркировку по центру крышки – буква.

• В-водопровод
• Г- гидрант
• К-канализация
• Д-дождеприемник
• ТМ-магистраль автомобильная
• ТС-тепловая сеть
• ГС-газовая сеть
• ГКС-городская кабельная сеть
• ГТС- городская телефонная сеть

Размеры канализационных крышек

Модель	Класс	Вес (кг)	Нагрузка (кг)	Область применения	Служат  (лет)	габариты
садовый	А15	11	1500	Парк, сад, частный дом, коттедж.	50	540*540*80
Зеленые легкие	А15	10	1500	Парк, сквер, загородный дом.	20	750*750*80
С запорным устройством	А15	46	1500	Пешеходные зоны, парки.	20	780*789*110
Малогаба ритные	А15	25	1500	Парк, сквет, пешеходная зона.	20	730*730*60
Пластиковые легкие	А15	44	3000	Смотровые колодцы, парки.	20	750*630*115
Дорожные средние	В125	50	12500	Автомобильные дороги, тротуары, стоянки	50	780*780*110

Пластиковые изделия

• Обладают небольшим весом
• Не ржавеют
• Не гниют
• Устойчивы к агрессивным средам
• Легко монтируются

Чугунные люки

Срок службы крышек из чугуна до 100 лет и более. Чугун не подвержен деформации при температурных перепадах, по этой причине разрушение горловины сведено к минимуму. Основные недостатки чугунных люков в том, что их сложно устанавливать и крышки часто воруют, Да и стоят они не дешево.

Все изделия изготавливаются на основе ГОСТа.Произвести установку полимерного люка можно самостоятельно. А вот чугунную или бетонную крышку монтировать придется с помощником или использовать спецтехнику.

Бетонные

Канализационный бетонный люк используется довольно редко. Как правило, необходимость в люках из данного материала возникает в тех случаях, когда канализационный колодец имеет нестандартную форму или размеры. В домашних канализационных сетях бетонные люки чаще всего используются для обеспечения герметичности конструкций, выполненных с использованием железобетонных колец. Поскольку монтажный обод тоже изготавливается из бетона, то конструкции хорошо совмещаются друг с другом.

Для больших сетей люки из бетона тоже можно использовать, но обычно такие случаи возникают, когда смотровые колодцы выполнены в нестандартной форме. Люк для такой системы изготавливается под заказ, в точном соответствии с проектом, по которому и возводится вся система.

Размеры канализационных люков полимерных: ГОСТ. Канализационные полимерные люки с замком

Канализационный пластиковый люк необходим для защиты ассенизационной системы от попадания отходов, мусора, а также для предотвращения возможных повреждений и хищений. В качестве одного из самых распространенных материалов для изготовления таких люков выступает полимер. Описываемые изделия представляют собой одну из важных частей дренажной конструкции. Они способны выдерживать внушительную нагрузку, порой до 20 т. С помощью таких люков удается снизить скольжение автомобилей на дорогах. Устанавливаются такие изделия на приусадебных участках коттеджей, частных домов и дач, а также на пешеходных тротуарах, в садово-парковых зонах.

В процессе производства используется полимерпесчаная смесь. А вот специальные добавки помогают сделать характеристики изделия лучше. Сюда следует отнести водонепроницаемость, а также длительный срок службы и морозостойкость. Да и внешний вид заслуживает внимания. Если чугунные изделия неприглядны и представлены традиционным цветом, то полимерные смотрятся более привлекательно и могут иметь разные оттенки, что позволяет вписать люк в экстерьер.

Размеры

Канализационный пластиковый люк обычно имеет стандартные размеры. Это обусловлено тем, что параметры колодцев стандартные. Диаметр люка вместе с рамкой равен 80 см. Его отверстие, как и крышка, имеет диаметр в 62 см. Этого достаточно для того, чтобы рабочий смог влезть в колодец для проведения технических работ.

Для подземных колодцев обычно используются легкие, средние и тяжелые изделия. Размер их корпуса обозначается двумя параметрами: диаметром и высотой

Изучая размеры, вы должны обратить внимание еще и на размер крышки, она тоже ограничена диаметром и высотой. Квадратные канализационные полимерные люки способны претерпевать до 2 тонн

Диаметр и высота их корпуса составляют 640х640 мм. Что касается размера крышки, то она равна 600х600 мм.

А вот если конструкция будет способна выдержать до 1 тонны, то ее размеры могут быть равны 720 x 600 мм, что верно для корпуса, и 600х25 мм (диаметр и высота крышки). В продаже вы можете встретить еще одну разновидность легких люков, которые способны выдерживать вес автомобиля до 2 тонн. В данном случае размеры корпуса будут несколько больше, они равны 75х90 мм. А вот в случае с крышкой параметры достигают 690х55 мм.

Приобретая легкий и средний люки до 5 и 15 тонн соответственно, вы становитесь обладателем изделий со следующими размерами: 750х90 мм и 750х100 мм (размер корпуса), 690х55 мм и 690х50 мм (размер крышки)

Если вас заинтересовали размеры канализационных полимерных люков, то следует обратить внимание еще и на изделие, которое способно выдержать до 25 тонн. Его размеры самые большие и равны 800х110 мм (размер корпуса), 700х70 мм (размер крышки)

Лёгкие люки устанавливаются с углублением в пределах от 25 до 45 мм, тогда как средние и тяжелые монтируются на глубину в пределах 60 и 85 мм соответственно.

Критерии выбора

При выборе люков нужно учитывать климатические условия местности, назначение проходящих в колодце инженерных систем, место расположения люков, возможные максимальные нагрузки.

1. Для неохраняемых открытых территорий лучше выбирать люки, оснащенные запорными устройствами. Это поможет избежать хищения изделий и защитить колодец от несанкционированного проникновения.
2. В парках, зонах отдыха и в непосредственной близости от жилых домов лучше устанавливать композитные и резиновые конструкции, обладающие хорошими шумоизолирующими качествами.
3. Крышки, предназначенные для установки на проезжей части должны весить не менее 50 килограммов, чтобы не сдвигались при интенсивном движении транспорта.

На территории частных домовладений и дачных участков не стоит использовать дорогие и громоздкие чугунные люки. Полимерные или композитные люки выдержат разовые нагрузки от грузовых или легковых автомобилей.

Крышки люков канализационных колодцев не должны хлопать и издавать резких звуков при наезде на них. Лицевые поверхности должны иметь рельефную шероховатую фактуру, иметь хорошее сцепление с автомобильными шинами и подошвами обуви.

Люк квадратный чугунный с отверстиями DN600 с креплением крышки, нагрузка D400

65 526 руб.

Заказать

Люк квадратный чугунный без отверстий DN600 с креплением крышки, нагрузка D400

59 504 руб.

Заказать

Материалы для изготовления канализационных крышек, размеры изделий

От вида материала зависит целевое назначение, степень прочности и герметичности, стоимость люка:

• Чугунные. Наиболее прочный и долговечный, но и самый дорогой материал. Изделия из него монтируются на участках с повышенной нагрузкой (автодороги, подъездные пути), срок службы – до 100 лет.
• Полимерные. Оптимальный вариант по эксплуатационным характеристикам и стоимости для установки на пешеходных зонах, зелёных территорий, территориях частных домовладений.
• Бетонные. Используются редко, как правило, в случае нестандартных размеров горловины канализационного колодца. Основные недостатки – низкий показатель герметичности и большая масса.

Большинство люков изготавливаются с круглым сечением, также выпускаются прямоугольные (квадратные) изделия для соответствующих шахт. Редко можно встретить треугольные, овальные и другие экзотичные формы. Круглые модели более простые в монтаже, практически не проседает относительно первоначального уровня установки, полностью исключается их падение на дно шахты.

Люки для канализации представлены в широком размерном ряде, что позволяет без труда подобрать нужное изделие:

• чугунные круглые – от 380 до 810 мм;
• полимерные круглые – от 315 до 1000 мм;
• квадратные – длина одной грани от 300 мм до 800 мм с шагом 50 мм.

Технические характеристики люков

Классификация по материалу изготовления

Чаще всего канализационные люки делятся на виды именно по материалу изготовления. Это обуславливается тем, что именно от материала зависят эксплуатационные показатели конструкции.В наше время на рынке можно найти широкий ассортимент канализационных люков, и любой из них должен соответствовать следующим требованиям:

• высокая механическая прочность, позволяющая выдержать максимально допустимую нагрузку без повреждений;
• максимальная сопротивляемость воздействию внешним факторам: люк не должен терять свои качества из-за определенных погодных условий;
• отсутствие негативного влияния на работоспособность колодца, над которым установлен люк.

Этим требованиям соответствуют некоторые материалы, поэтому перед тем, как установить канализационный люк, нужно разобраться, какой материал лучше всего подойдет для конкретной ситуации.

Как установить?

Заниматься монтажными работами может каждый сам, но при условии, если крышка небольшого веса. Первым ставится кольцо обечайка, для опоры служит крышка подземного колодца. Это позволяет снижать нагрузку на сам колодец. Некоторые делают кирпичную или бетонную кладку, но срок ее эксплуатации не очень большой.

Чтобы люк зафиксировался верно, применяют уровень, это же требуется для распределения нагрузки. При наличии уклона происходит проседание люка и дальнейшая его поломка. Как фиксируется вся конструкция? В зависимости от выбранного материала применяется песочно-бетонный раствор. Его накладывают по всему периметру, дальше кладут кольцо и оставляют до полного высыхания.

Размеры канализационных люков

Для круглых изделий важен внешний и внутренний размер монтажного обода. Они должны соответствовать отверстию горловины и диаметру крышки.

Таблица размеров в зависимости от класса нагрузки

Название	Класс по ГОСТу	Номинальная нагрузка, т	Вес, кг	Размеры (диаметр/высота), мм	Место установки
садовый малогабаритный легкий	A15	1,5	11 — 25	540×80; 750×80; 730×60	садово-парковые зоны, тротуары, частные владения
легкий	A15	5,0	52	750×90	парки, стоянки транспорта, тротуары
средний	B125	12,5	57	750×100	улицы с небольшой нагрузкой
тяжелый	C250	25	60	800×110	дороги с интенсивным движением
тяжелый магистральный	D400	40	140	810×120	автомагистрали
сверхтяжелый	E600	60	155	810×150	промышленные, транспортные предприятия
сверхтяжелый	F900	90	174	785×160	воздушные и морские порты

Таблица размеров люка в зависимости от веса

Название	Предельный вес, т	Габариты корпуса, мм	Размеры крышки, мм
легкий	1	720×60	600×25
легкий	2	750×90	690×55
квадратный люк	2	640×640	600×600
легкий	5	750×90	690×55
средний	5	750×100	690×50
тяжелый	25	800×110	700×70

Габариты установлены ГОСТом. Чугунные люки выпускаются диаметром от 380 мм до 810 мм, пластиковые — 315-1000 мм.

Габариты прямоугольных люков также устанавливает ГОСТ. Размеры стороны — от 300 мм до 800 мм. Увеличение идет с шагом 50 мм.

Области применения

Область применения чугунных люков очень обширна. Действительное назначение чугунного люка можно определить по заводской маркировке:

К – канализационные системы;

В – водоснабжение и водоотвод;

Д – ливневые и дренажные магистрали;

Г (ПГ) – пожарный гидрант;

ТС – система теплоснабжения;

ГС – система газоснабжения;

Современные модели люков по праву могут считаться антивандальными – большинство из них снабжается функциональными крепежными петлями, благодаря чему получить доступ к конструкции может только сотрудник коммунальной службы.

предлагает вам большой выбор продукции в категории чугунные люки для реализации проектов инженерного строительства любой сложности. Все наши изделия изготавливаются в точном соответствии с ГОСТ 3634-89/3634-99, купить или заказать которые вы можете оптом и в розницу по более чем доступным ценам. Гарантия качества каждого изделия подтверждается сертификацией соответствующего образца.
