Можно ли подключить вытяжку на кухне к вентиляции и как это сделать

Необходимая мощность

Мощность устройства принудительной вентиляции – важный параметр. От его правильного выбора зависит эффективность работы агрегата и микроклимат в помещении.

Рассчитывают мощность вытяжки, используя формулу: Q=S*H*12. Q – это производительность агрегата (то есть его мощность, которая измеряется в м3/ч), S – площадь кухни, а H – высота потолков. 12 – стандартный коэффициент воздухообмена

Рассмотрим расчет необходимой мощности вытяжки для небольшой кухни в 6 кв. м с высотой потолка 2,2 м: Q= S*H*12, соответственно, Q=6*2,2*12=158,4 м3/ч.

Исходя из полученного результата, для кухни с заданными параметрами следует выбирать устройство принудительной вентиляции с производительностью не меньше 158,4 м3/ч.

Лучше установить прибор с запасом мощности на 20-30%. Это позволит агрегату качественно очищать воздух на средней скорости, а при сильном загрязнении можно будет использовать максимальную.

Как правильно смонтировать вытяжку?

Рекомендуемая высота от вытяжки до плиты.

Любая вытяжка монтируется с соблюдением определенных правил. Только в этом случае может быть обеспечена безопасность и стабильность ее работы. Устанавливается прибор в большинстве случаев над кухонной плитой на высоте 70-85 см от ее поверхности. При меньшем расстоянии вытяжка может выйти из строя из-за перегрева. Если ее смонтировать очень высоко, то значительно уменьшится ее эффективность. Ширина вытяжного устройства не может быть меньше ширины газовой или электрической плиты. Этот размер необходимо учитывать при выборе и приобретении устройства.

Подключить вытяжку рециркуляционного типа — самый простой вариант. Эти устройства не выводят загрязненный воздух наружу. Они только фильтруют его, все частицы копоти и нагара остаются в материале фильтра, а очищенный воздух снова поступает в помещение кухни. Нет необходимости подключения аппарата к системе вентиляции. Прибор просто прочно прикрепляют к стене и подключают к электрической сети через заранее установленную поблизости от плиты розетку.

Монтаж устройства, которое полностью удаляет загрязненный воздух через систему вентиляции, представляет собой гораздо более сложную задачу. Вытяжку нужно не только прикрепить к стене, но и подключить ее к каналу вентиляционной системы. Если кухонная плита расположена далеко от вентиляционной шахты, но близко к окну, то можно оборудовать вывод загрязненного воздуха наружу через специально проделанное отверстие в стене. Это будет проще, чем тянуть длинные воздуховоды через кухню, которые не добавляют красоты и изящества помещению.

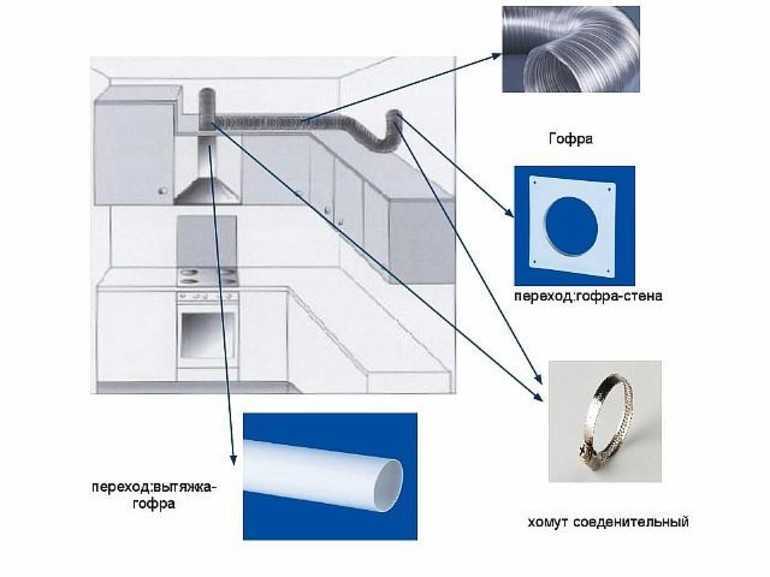

Схема установки вытяжки.

В типовых квартирах задача упрощается тем, что специальные переходники, трубы и хомуты, продающиеся в магазинах, отлично подходят для подсоединения вытяжки к вентиляции. Останется только достаточно плотно соединить их друг с другом. При выполнении работы нужно соблюдать несколько правил:

Труба, идущая от вытяжки, не должна полностью закрывать вентиляционный канал. Он должен осуществлять вентиляцию помещения кухни естественным образом в то время, когда вытяжка выключена.
Воздухопровод, идущий к вентиляционному отверстию от вытяжки, должен быть смонтирован таким образом, чтобы было обеспечено свободное прохождение загрязненного воздуха.
Количество поворотов и общая длина воздуховода должны быть самыми минимальными. На каждый изгиб воздуховода затрачивается примерно 10% мощности вытяжки.
Трубы лучше выбирать пластиковые. Они имеют совершенно гладкие внутренние стенки. Гофрированные трубы своей ребристой поверхностью задерживают поток воздуха. Они издают повышенный уровень шума.
Все необходимые повороты воздуховода нужно делать как можно более плавными.
В помещении должен постоянно поступать свежий воздух с улицы.
Оптимальный диаметр труб воздуховода — 12-15 см.

Особенности вентиляции

Во время постройки любого домостроения, пригодного для проживания, предусмотрено наличие вентиляционной системы. Когда вы или вызванный мастер, производите подключение вытяжки на кухне, то она в любом случае нарушается. Дабы свести повреждения к минимуму, рекомендуется установить дополнительный короб с клапаном.

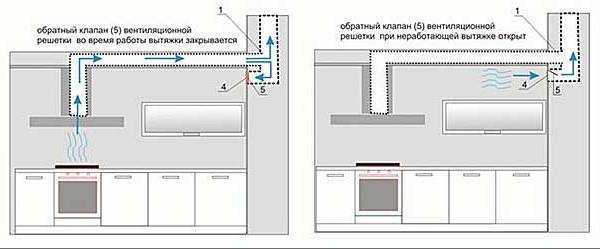

Принцип работы такого клапана очень простой: при выключенной вытяжке он закрыт крышкой, а воздух выходит самотеком, когда готовится пища и включается вытяжка, клапан силой напора воздуха от вентилятора перекрывает отверстие естественной вентиляции. Основное преимущество такой системы — обратная тяга отсутствует полностью.

Дома старой постройки оборудованы устаревшей системой естественной вентиляции, поэтому перед тем, как делать подключение к домашней вентиляции вытяжки на кухне, необходимо пригласить специалиста для консультации. Только он сможет подсказать, какой мощности нужна модель.

Зачем нужна вентиляция на кухне

При готовке пищи в кухне скапливаются различные вредные вещества. Некоторые из них могут быть опасными для здоровья человека. Одним из таких считается угарный газ, который накапливается в воздухе после сгорания «голубого топлива» или при готовке пищи в дровяной печи. Его запах не ощущается, да и само вещество не может качественно отбираться угольными фильтрами. Высокие концентрации угарного газа приводят к отравлению, а затем и к летальному исходу

Вот почему важно разработать эффективную схему воздухообмена кухонь и удалить этот опасный продукт

При включении конфорки газовой плиты, а также при работе водонагревательной колонки во внутреннее пространство помещения попадает некоторое количество не успевшего сгореть природного газа. Правильно работающая естественная вентиляция, установленная на кухне, легко справится с подобным выбросом, но её мощности будет не достаточно при утечке топлива с трубопроводов. При выявлении устойчивого запаха этилмеркоптана необходимо позвонить в аварийную службу.

Существуют и другие вещества, загрязняющие воздух на кухне:

Чад от жарки продуктов выделяется в виде переработанных частиц жира и подсолнечного масла В результате сильного нагрева такие вещества становятся опасными для жителей дома, они оседают на стенах помещения, посуде и мебели, а также на наших лёгких. Для эффективного отвода таких частиц необходимо подобрать правильный размер вентиляции на кухне.
Кроме чада в помещении выделяется водяной пар. Он относительно безвреден, но может повлиять на микроклимат в помещении.

Из вышеуказанного можно сделать единственный правильный вывод о необходимости использования качественной вентиляционной системы. Она позволит удалить кухонные запахи и излишнюю влажность.

Какие особенности установки встроенной вытяжки?

Встроенная вытяжка не требует специальных навыков для ее установки. Для начала нужно собрать сам шкаф, в котором и расположится прибор. Можно взять существующий шкаф, но его необходимо будет немного переделать в соответствии с параметрами самой кухни.

Затем закрепить боковые стенки к верхней части коробки. Далее сделать отверстие, при помощи специальных инструментов, по типу лобзика, для воздуховода. В основном отверстие делают в верхней части шкафчика. Следующий шаг — крепление корпуса устройства. Для этого снимаем нижнюю часть шкафа и проделываем отверстия для гофры и специальных болтов в соответствии со схемой подключения.

https://youtube.com/watch?v=MsDV9Sicjwg

Как подключить вытяжку к вентиляции: этапы

Схема подключения вытяжки к вентиляции.

В шкафу, расположенном над плитой, нужно в нижней и верхней части, а также во внутренних полках прорезать отверстия по размеру труб воздуховода. Выполнить это можно электрическим лобзиком. Для выполнения этой работы навесной шкаф придется снять со стены.
Для подсоединения воздуховода нужно просунуть трубу или гофру в проделанные отверстия.
Повесить шкаф с частью воздуховода на стену. Соединить воздуховод с шахтой вентиляции. Для этого нужно согнуть гофру на выходе из шкафа или воспользоваться соединительными элементами для труб из ПВХ. Все стыки следует тщательно обработать силиконовым герметиком. Герметизация стыков поможет сохранить мощность вытяжки.
Разметка и крепление вытяжки на стене или в шкафу. Чаще всего для этой операции нужно просверлить отверстия в стене в соответствии с монтажными отверстиями на корпусе вытяжки и прикрепить ее с помощью дюбелей и саморезов.
Гофра или пластиковая труба закрепляется на вытяжке. При необходимости используются хомуты или переходники. Герметизацию в этом стыке можно не делать.
Подключение прибора к электрическому питанию через розетку с заземлением.

Выбор и подключение кухонной вытяжки — это не очень сложное дело. Справиться с этой задачей может каждый мужчина. Можно поручить выполнение этой работы более опытному человеку.

http://1poclimaty.ru/youtu.be/pXB_0tZTcKk

Как подключить вытяжку к вентканалу

Прежде чем подключить вытяжку к вентиляционному коробу, необходимо предварительно купить гофру диаметр сечения, которой подходит под данную модель, хомуты, герметик.
Гофра вставляется в заранее проделанные отверстия в навесном шкафу.
Фиксируется шкаф с продетым воздуховодом на стену.
Соединяется воздуховод вытяжки с вентканалом.

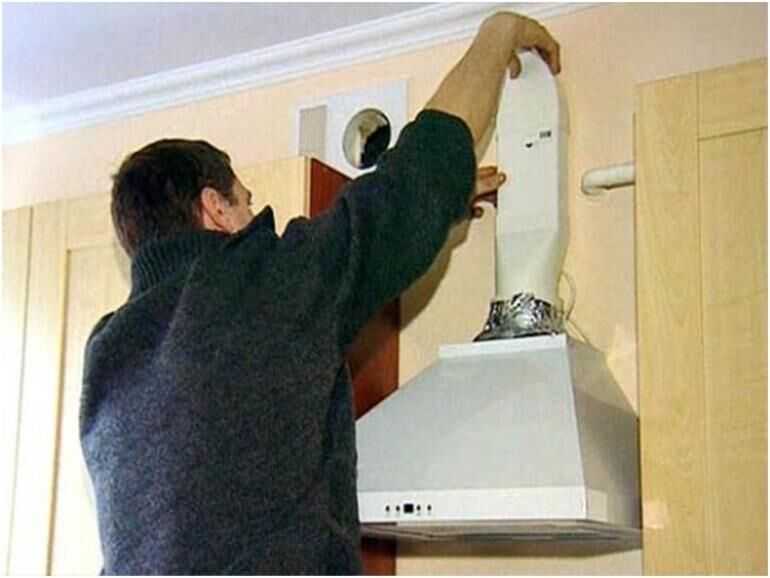

Чтобы провести вытяжку к вентиляции, необходимо гофру согнуть на выходе из навесного шкафа кухонного гарнитура. Также можно воспользоваться соединительными пластиковыми элементами для труб.
Для герметизации стыки обрабатываются силиконом. Герметизация системы вентиляции позволяет работать вытяжке без дополнительных затрат.

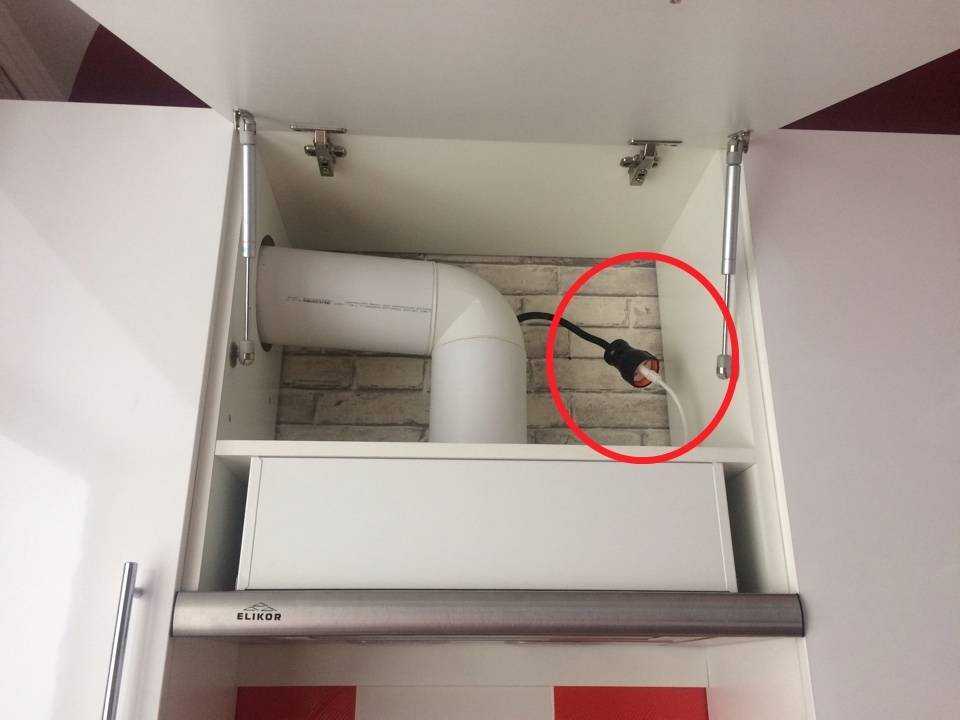

Розетка должна быть в открытом доступе

Подключение вытяжки на кухне к вентиляции производится с учетом определенных параметров, а именно – расстояние между газовой плитой и вытяжным устройством должно быть 90 см. Если используется электроплита то 70 см. Этими стандартами не стоит пренебрегать. Минимальное расстояние от газовой печки должно быть 75 см, а для электропечей минимум – 65 см.

При установке вентиляционной трубы в вентшахту важно убедиться, чтобы вентиляционное отверстие полностью не перекрывалось, поэтому нужно установить специальную решетку. В ней есть специальный клапан, а также место крепления воздуховода

При работе вытяжного устройства клапан будет закрываться, а при отключении вытяжки, клапан откроется, способствуя естественной вентиляции. Если невозможно монтировать такую решетку, то в воздуховоде устанавливается обратный клапан.

Как подключить вытяжку на кухне к вентиляции чтобы не испортить интерьер? Следует всю вентиляцию спрятать под защитный кожух, который может быть сделан под цвет кухонного гарнитура. Часто в этих целях используют тонкий пластик. Заключительным этапом, является проверка работоспособности техники. Все элементы при установке необходимо крепить надежно, чтобы вытяжка не дребезжала при работе.

Необходимый инструмент

Прежде чем приступать непосредственно к процессу под названием «Установка вытяжки», необходимо подготовить всё, что может пригодиться для этого: дополнительные материалы и инструментальный набор. Для комфортной установки вытяжки не кухне своими собственными руками, необходимо располагать:

перфоратором и дрелью (крепёж на стену вытяжки требует полного набора боров для сверления бетона и кафеля);
шурупами, саморезами и дюбелями, предназначенными для работы с пенобетоном, ракушечником и пористым материалом;
отвёрткой, молотком и ножницами;
простым карандашом и треугольником;
уровнем и отвесом;
доступом к внешней розетке, удлинителем для работы с перфоратором;
вентиляционным гофром с сечением 150 мм, купленным с запасом;
двумя хомутами с таким же сечением, кожухом и зажимами для осуществления крепежа кожуха;
монтажной лентой, сделанной из полипропилена и катушкой скотча;
решёткой, для установки на вытяжное отверстие;
сеткой, защищающей от проникновения внутрь насекомых, птиц и летучих мышей;
устойчивой стремянкой либо табуретом;
электрическим лобзиком, чтобы делать отверстия в стенке кухонного шкафа;
монтажной пеной и силиконом.

Что делать если вытяжка уже установлена с нарушением новых норм?

Если прибор установлен с нарушением нормативов, вносят ряд исправлений:

Ставят специальную решетку. Модуль оснащен отверстием для присоединения патрубка от вытяжки, а ячеистая структура поддерживает вентиляцию при отключенной вытяжке.
Устанавливают угольные фильтры. Современные вытяжки на кухню – это универсальное оборудование, которое может отводить газ через патрубок наружу или чистить воздух посредством угольных фильтров. Если ставят угольные фильтры, то патрубок снимают.
Монтируют отдельный канал. Эта работа предусматривает проделывание отверстия в наружной стене здания специально для вытяжки. Напоминаем, что такую работу нельзя проводить самостоятельно. Для этого нужны специальные разрешения и сертифицированный специалист.
Выведение вытяжки в форточку. Этот вариант возможен если сама вытяжка находится не далеко от окна и в конструкции самого окна предусмотрена форточка, чего нет в большинстве пластиковых окон. В форточку устанавливается специальная решетка и подключается выходной канал от вытяжки.
Замена газовой плиты. Согласно новых требований, если у вас установлена электрическая плита, то вы никаких правил не нарушаете и претензий к вам быть не может, даже если вы полностью закрыли вентиляционный канал.

Чтобы не допустить нарушений, внимательно осматривают вытяжное оборудование на кухне и устраняют недостатки. Вопрос нельзя оставлять на самотек, работники контролирующих организаций могут в любое время проверить нормативы и при выявлении нарушений выпишут штраф, заставят устранить недостатки.

Зачем нужен угольный фильтр в вытяжке?

Как нужно устанавливать вытяжку?

Вытяжку нужно устанавливать так, чтобы ее отводной канал не полностью перекрывал канал общедомовой вентиляции, особенно в старых домах, в которых вытяжная шахта работает исключительно на естественной циркуляции. В таких случаях необходима установка комбинированной решетки, которая обеспечит вентиляцию помещения.

При установке вентиляционных панелей следует предусмотреть решетку большего размера, в нижнюю часть которой присоединять вытяжную панель, а верхнюю предусмотреть для свободного удаления газа из-под потолка. Можно также ставить перепускной дроссель-клапан, но его нужно качественно отрегулировать. Еще один (более дорогой) способ — это поставить систему контроля загазованности. Очень многие проекты, особенно в малоэтажных домах, оснащаются этим оборудованием: ставится быстрозапорный электромагнитный клапан, и по сигналу о скоплении метана этот клапан перекрывает доступ газа в помещение. Он ставится на входе газопровода в квартиру и перекрывает подачу в экстренных случаях утечки.

https://www.ivd.ru/stroitelstvo-i-remont/ventilacia-i-kondicionirovanie/mozhno-li-podklyuchit-vytyazhku-na-kuhne-k-ventilyacii-i-kak-eto-sdelat-58321
https://domikelectrica.ru/10-oshibok-pri-podklyuchenii-kuxonnoj-vytyazhki
https://aif.ru/realty/house/pravda_chto_v_domah_s_gazovymi_plitami_zapretili_stavit_kuhonnye_vytyazhki
https://vodakanazer.ru/novosti/zhkh/s-1-yanvarya-2019-goda-vveden-zapret-na-podklyuchenie-vytyazhki-k-ventilyatsii.html
https://build-experts.ru/nelzya-podklyuchat-kuhonnuyu-vytyazhku-ventilyatsii-problemy

Простой способ расчета

В теории, размеры окна приточной вентиляции на кухне в частном доме для расчетов принимают на 70% меньше, чем сечение вытяжной трубы. В практической работе для притока воздуха ставят регулируемые клапана-задвижки, с возможностью изменения проходного сечения от 70% расчетного значения до 150%. Таким способом можно эффективно и точно регулировать производительность вентиляции и уровень газообмена в кухне, не используя шумные электрические вытяжные системы.

В ситуации, когда помещение разбито на несколько секторов или уровней, система вентиляции в частном доме на кухне рассчитывается на основании строительных правил № 60.13330.2012, 62.13330.2012, 7.13130.2011. Но есть одна проблема. Чем длиннее трубы воздуховодов, тем сложнее учесть влияние поворотов, колен, разветвителей, задвижек, фильтров на сопротивление воздуховодов и потери энергии потока.

Поэтому проект системы вентиляции кухни двух — трехэтажных частных домов традиционно рассчитывают в несколько этапов. Первоначально, выполняют расчет по воздушным потокам в идеальных условиях, без учета трения. Вторым заходом проверяют значения скорости воздуха с учетом потерь в коленах и поворотах, местах соединения и разветвления труб. Коэффициенты снижения скорости давно рассчитаны и проверены экспериментально, их значения можно взять из справочных таблиц в СНиПах.

Работа несложная, но требует аккуратности. Если нет желания возиться с расчетом, можно использовать трубы заведомо большего 10-15% сечения, принятого для кухни стандарта. Небольшой запас по пропускной способности позволит снизить скорость потока до 0,8-1,0 м/с, что сделает работу вентсистемы менее шумной, но более громоздкой.

Произвольно выбирать сечение труб, используемых в разводке вентиляции кухни нельзя, здесь существуют свои ограничения. В трубах небольшого диаметра, обычно 90-110 мм, при скорости более 2 м/с воздушный поток начинает гудеть на стыках и поворотах, особенно в ветреную или морозную погоду. Для кухни это ограничение особенно актуально, так как из помещения удаляется горячий воздух. По мере движения в металлических воздуховодах поток быстро остывает и теряет энергию движения раньше, чем поднимется на крышу и будет выброшен через вентрубу.

Делать воздуховоды большого сечения, особенно если используется одна центральная вытяжная труба, тоже опасно. Тихоходный и одновременно массивный воздушный поток после выключения вытяжки может легко опрокинуться, и вернутся в систему вентиляции частного дома. Даже если в кухне стоит обратный клапан, пары и запахи кухни легко перетекают по воздуховодам в спальню и гостиную.

Дополнительные рекомендации

Любая вытяжка подключается к электрической сети, поэтому если электрический кабель заранее не убран в стену, его можно спрятать в кабель канал. Таким образом вы придадите кухне более привлекательный вид. Также проводка может быть скрыта за фальш-стеной или кухонной панелью. Для безопасности рекомендуется установить автомат на розетку для подключения прибора, это будет весьма актуальным в случае пожара или короткого замыкания. Следовательно, вы обезопасите вашу кухню.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Как собрать сифон для кухонной мойки: правильная установка изделия

Не стоит пытаться сделать самостоятельно новое отверстие для воздуховода. В лучшем случае вы попадете в чужой воздуховод, в худшем, при перекрытии существующего, нарушите систему вентиляции.

Подключение аппарата к электросети – соблюдайте осторожность!

Вытяжки работают от электричества, что делает их потенциально небезопасными приборами. Если вы не хотите получить удар током, следует грамотно подсоединить вытяжной агрегат к бытовой электросети. На этом этапе нужно ознакомиться с основными стандартами электрической безопасности. Они описывают правила подключения быттехники.

Подключение вытяжки к сети

В случаях, когда жилище располагает заземляющим контуром и евро-розетками, сложностей с подключением вытяжного агрегата не возникает. Здесь все просто. Нужно всего лишь подсоединить желтый (с дополнительной полоской зеленого света) проводок к клемме заземления. Нюанс! У некоторых вытяжек отсутствует отдельный разъем для заземляющего провода. Выйти из подобной ситуации несложно. Необходимо своими руками прикрутить к корпусу прибора провод заземления и соединить его с контуром.

Теперь посмотрим, как подключить вытяжку на кухне к электросети, если жилище не оснащено евро-розетками. Некоторые умельцы кидают нулевой провод на радиаторы отопления, трубы водопровода. Этого делать категорически нельзя. Вы подвергнете опасности и свою жизнь, и здоровье всех людей, проживающих в многоквартирном доме. Вам потребуется подсоединить нулевой кабель к так называемой глухой нейтрали. Она находится в электрощитке со счетчиками (обычно располагается на каждом этаже дома).

Нужно внимательно осмотреть щит, найти в нем трубу либо специальную шину, замурованную в стеновую поверхность. Не забывайте, что электрощиток находится под 220-вольтным напряжением. На трубе (шине) имеется небольшой штырек. Это и есть необходимая нам глухая нейтраль. Вам потребуется накинуть на штырь многожильный кабель сечением от 2,5 кв. мм и провести его на кухню.

Важный момент! Вытяжку в таких ситуациях подсоединяют к сети через разделительный автомат, рассчитанный на ток 6,3 А. В случаях, когда на нейтрали имеются провода, ведущие к соседским квартирам, не снимайте их. Закрепляйте свой многожильный кабель поверх чужой проводки и плотно зафиксируйте соединение гайкой подходящего размера. Если на шине (трубе) отсутствует штырь, необходимо тщательно зачистить ее поверхность, подсоединить металлический хомут и уже к нему подключать многожильный провод.

Какую вытяжку установить на кухне частного дома

Прежде чем узнать, как установить вытяжку, необходимо определить, каких видов бывают устройства и какой системой фильтров они оснащаются. Чтобы кассеты не только устраняли неприятный запах, но и собирали маслянистые частицы, в их конструкции должен предусматриваться синтепон или флизелин. Фильтры такого типа являются одноразовыми. Многоразовые кассеты изготавливаются из алюминия или стали, для их очистки используют специальные жирорастворители.

Также существуют угольные фильтры, которые не только задерживают копоть и жиры, но и нейтрализуют неприятные запахи. Недостатком таких изделий является то, что они одноразовые. Согласно конструктивным особенностям вытяжки бывают следующих видов:

подвесные;
купольные;
встроенные;
островные;
выдвигающиеся.

Плоская

Вытяжки данного типа привлекают покупателей малыми размерами и простотой конструкции. Поскольку они не имеют дымохода, их можно крепить к нижней части навесного шкафа

Если размеров устройства недостаточно, чтобы закрыть плиту, следует обратить внимание на выдвигающиеся модели. Такие изделия подходят для помещений с малой площадью

Плоские вытяжки работают по принципу рециркуляции воздуха. Они поглощают его с помощью вентиляторов, очищают, а затем возвращают в помещение. Как правило, такие изделия оснащают угольными фильтрами.

Данный тип вытяжки тоже относится к рециркуляционному типу. Поскольку устройство можно установить внутрь навесного шкафа, оно непримечательно и гармонично вписывается в интерьер. Корпус имеет кубическую форму с выдвижной панелью для большего захвата воздуха. Сначала производится установка вытяжки в стену, а затем навешивают шкаф.

Купольная

Устройство данного типа отличается большой объемной формой, напоминающей полусферу или трапецию. Конструкция позволяет установить мощные вентиляторы и несколько фильтров. Поэтому специалисты считают, что вытяжки данного вида являются самыми эффективными. Очистка может быть рециркуляционной или через подключение к вентиляционной шахте. Такие изделия устанавливаются в помещениях, в которых нет доступа к свежему воздуху.

Этапы подключения

Работы необходимо начинать, когда вся мебель в помещении уже стоит на своем конкретном месте, особенно тогда, когда схема подключения вытяжки делается встроенной в кухонный гарнитур.Независимо от типа, вытяжка располагается над поверхностью плиты на высоте не ниже 60 см, а конечная высота будет зависеть от роста хозяйки, чтобы удобно было готовить и не биться головой об острые края зонта. Таким образом, вы будете соблюдать все основные требования по безопасности.

Простую модель вытяжки можно установить самостоятельно, для этого не нужны особые знания — надо уметь пользоваться стандартным набором инструментов, иметь желание все сделать на совесть, с отличным качеством.

Мы будем рассматривать простое крепление корпуса вытяжной системы к стене помещения:

Закрепляем при помощи дюбелей П-образную раму из уголков — это будет опора для всего корпуса.
Если мешают газовые трубы, то берем специальные длинные саморезы в виде шпилек — с одной стороны они выглядят как обычный саморез, а с другой есть резьба под гайку. Сначала вкручивайте их как саморезы, а потом устанавливайте корпус вытяжной системы на гайки — в результате, вытяжка буде отстоять от стены на нужном расстоянии.

Саморез-шпилька

На горловине зонта закрепляем гофру с помощью специального хомута.
Подключаем конструкцию к домашней электросети, при помощи специальной розетки.
Проверяем работу всей системы. Если все корректно функционирует, то подсоединяем гофру к специальной решетке из пластика, которой декорирован вход вентиляционной шахты. Место соединения предварительно промазываем герметиком, чтобы исключить потери при работе системы.

Крепление гофры к решетке

Фильтры системы надо периодически промывать, а подшипники вентилятора смазывать. Как часто это делать, вы узнаете из инструкции по эксплуатации.

Как установить купольную вытяжку

На современном рынке бытовых приборов особой популярностью пользуются вытяжки с купольными формами. Они гармонично вписываются в кухонное помещение и идеально справляются со своими функциями. Данные изделия в свою очередь разделяют на несколько подвидов:

каминные (пристенные). Крепление данных приборов осуществляется к поверхности стены. Устройство изделий этого вида похоже на вентиляционные системы для каминов;
угловые. Вытяжки с данной конфигурацией в кухонных помещениях встречаются редко. Их устанавливают только в случаях, когда плита находится в углу;
островные. Данные варианты монтируют только в больших помещениях, к примеру, в столовых. Они подходят, когда газовая плита установлена в центре комнаты. Крепление приборов производится к поверхности потолка.

Для того чтобы правильно установить купольную вытяжку, требуется знать главные особенности данного процесса. Желательно доверить данную работу профессионалам, они смогут выполнить все правильно и качественно.

Вариант установки купольной вытяжки

Если же вы решили провести самостоятельную установку вытяжки, то обязательно запомните несколько важных рекомендаций:

чтобы произвести установку требуется вытяжку подвести к вентиляционной системе и подключить устройство к электрической сети;
желательно кухонное помещение заранее обставить мебелью, а уже после этого произвести разметку расположения вытяжки. При этом обязательно нужно учитывать показатели высоты нахождения этого устройства;
далее требуется высверлить отверстия для дюбелей. К ним при помощи болтов монтируем опоры, на которые надевается основа вытяжного прибора;
после этого выполняется соединение специального отвода вытяжного устройства с гофрированным воздуховодом, при этом обязательно соблюдается герметичность;
в конце проверяется работоспособность вытяжки и надевается верхний кожух прибора.

Требования к подключению

Установка вытяжки должна выполняться правильно, с учетом всех важных требований. Обязательное условие при монтаже данного устройство – это соблюдение заземления имеющейся электрической розетки. Если вы не знаете, как выполняется данный процесс, то лучше прибегнуть к профессиональной помощи.

Секреты установки вытяжки (видео)

Как подключить вытяжку на кухне к вентиляции

Для вытяжных систем купольного или комбинированного типа обязательным этапом является установка вентиляционного короба или гофротрубы. На каком бы расстоянии не находилось вытяжное отверстие от варочной поверхности и предполагаемого места установки вытяжного модуля, их соединение обязательно.

Для подключения вытяжки к вентиляции можно использовать:

Гофрированную трубу (она применяется только в тех случаях, если есть возможность скрыть ее за фасадами мебели или под декоративным коробом).
Пластиковую трубу (она сама по себе имеет декоративный вид и собирается из комплектных модулей, может иметь круглое, квадратное или прямоугольное сечение).

Для подключения трубы-переходника нужна решетка по размеру вент-канала с отверстием для переходника соответствующей формы (в зависимости от трубы).

Труба крепится в вентиляционном отверстии и к вытяжному модулю с помощью хомутов и герметика. Диаметр соединительной трубы подбирается согласно диаметру выходного отверстия вытяжки и вентиляционного канала.

При дальнейшей эксплуатации вытяжной системы, важно помнить об уходе за вентиляционным переходником. Очистка трубы должна производиться минимум – раз в полгода во избежание снижения функциональности устройства за счет скопления налета на стенках

Как подключить вытяжку на кухне к электричеству

На первый взгляд, подключение вытяжки к электропитанию – процесс достаточно простой, но определенные нюансы есть во всем.

Можно воспользоваться переноской, но это, как правило, ненадежный и временный вариант. Розетку можно прикрепить как к стене, так и к поверхности шкафа. Для начала нужно точно определить место крепления розетки, учитывая, что она не должна находиться вблизи мойки или плиты.

С выбором, установкой и подключением вытяжки справится любой начинающий домашний мастер. Следуйте алгоритму и соблюдайте инструкцию и у вас все получится.

Удачной установки!

Что делать, если сделать врез вытяжки в стояк нельзя?

Если врез вытяжки в стояк осуществить невозможно, остается два варианта — отвод газов на улицу через отверстие в стене и использование рециркуляционных систем.

Монтаж стенового клапана

Применять монтаж стенового клапана можно не всегда. Перед закупкой оборудования необходимо проконсультироваться с представителями инжиниринговой компании. Существует несколько ограничений, которые нельзя не учитывать перед тем как вывести вытяжку в вентиляцию на кухне.

Согласно СП 54 13330.2011 допускается использование стеновых устройств для принудительного отвода отработанного воздуха. Здесь же говорится, что расстояние от него до окон соседской квартиры должно быть не меньше 8 м. В большинстве домов кухонные окна находятся рядом с соседними, что делает применение стеновых систем невозможным. Летом при проветривании запахи будут проникать внутрь в соседнюю форточку. На окнах появится слой жировых отложений.

Чтобы решить проблему, можно установить мощные фильтры, очищающие отработанный поток. Однако в этом случае проще не пробивать в стене отверстие, а направить воздух обратно в свою квартиру.

Если позволяют условия, клапан подключают с помощью пластиковых труб и алюминиевых гофр. Не следует пробивать канал перфоратором — после него остаются осыпающиеся края, требующие заделки цементным раствором. Кроме того, при ударах перфоратора в несущих конструкциях могут появиться трещины. Лучше использовать алмазную коронку — она оставляет идеально ровные края. Диаметр можно подобрать в соответствии с размерами корпуса.

Этапы монтажа

Всю процедуру по установке и подключению вытяжной системы мы предлагаем разделить на три ступени:

Ступень № 1 – устанавливаем систему с учётом грамотной локации, что предполагает её закрепление либо к стене, либо к потолку.
Ступень № 2 – подключаем вытяжку к источнику электропитания. В случае близкого расположения розетки, никаких особых проблем не возникнет. Если же источник электричество далеко, то к нему придётся осуществлять протяжку провода (временно можно пользоваться удлинителем).
Ступень № 3 – Это ступень требуется только тогда, когда Ваша модель вытяжки нуждается в выводе отработанного воздушного потока в вентиляционную систему. Вы должны подключить воздуховод, и осуществить его вывод в вентиляционный канал.

Куда и как выводить воздуховод

Чаще всего воздуховод от вытяжки на кухне подсоединяют в вентиляционное отверстие, через которое идет естественная вентиляция (за счет тяги). Это неправильно, так как при этом большая часть решетки оказывается закрытой воздуховодом, а через оставшиеся доступными отверстия обмен воздуха будет явно недостаточен.

Значительная часть вентиляционной решетки закрыта и вентиляция в квартире будет недостаточной

Правильно подключать воздуховод в отдельный вентканал. В этом случае на отверстие устанавливается такая же решетка, как на фото выше.

Если отдельного вентканала нет, но рядом расположена наружная стена, можно вывести трубу на улицу, поставив снаружи решетку. Это два способа иметь нормальную вентиляцию и обеспечить нормальную работоспособность вытяжке.

Как вывести на улицу

Чтобы установить вытяжку и вывести воздуховод в стену, необходимо проделать в ней отверстие. И это единственная сложность. Далее в это отверстие вставляется воздуховод, заделывается раствором. Снаружи отверстие закрывается решеткой — чтобы не попадал мусор, не селились птицы и мелкие животные.

Один из примеров установки вытяжки не кухне с выводом воздуха через стену

Чтобы в помещение не задувал воздух с улицы, устанавливают обратный клапан (на рисунке выше он обозначен косой линией). Его, кстати желательно ставить и при подключении воздуховода к системе вентиляции — чтобы запахи из труб не попадали в помещение.

Так выглядит обратный или антивозвратный клапан для воздуховодов

Обратный или антивозвратный воздушный клапан представляет собой легкую пластиковую или металлическую пластину. Она подвижно крепится в двух местах к трубе — вверху и внизу, лепестки подпираются несильной пружиной. Пока вытяжка не работает, клапан перекрывает доступ воздуху снаружи. Когда вытяжка включается, поток воздуха отгибает пластину вперед, отжимая пружину. Как только вытяжка выключена, пластина при помощи пружин возвращается на место. Если установить вытяжку без этого клапана, зимой в кухне может быть слишком холодно — наружный воздух будет без проблем попадать в помещение.

Чтобы вытяжка не мешала естественной вентиляции в кухне

При помощи тройника и обратного клапана можно, кстати, установить вытяжку так, чтобы она не мешала естественной вентиляции в кухне. Понадобится специальная вентиляционная решетка для подключения вытяжек, обратный клапан и тройник. К вентрешетке крепится тройник, к его нижнему входу подключается воздухвод от вытяжки, а на свободный выход ставится обратный клапан, то только так, чтобы лепестки запирались при прохождении воздуха из трубы (на фото ниже).

Антивозвратный клапан для нормальной естественной вентиляции в кухне

Как работает такая система? Когда вытяжка выключена, лепестки обратного клапана отогнуты, воздух из кухни в вентканал попадает через решетку и открытый выход тройника. Когда вытяжка включается, поток воздуха от нее разворачивает пластину клапана, и воздух идет в систему вентиляции. При отключении вытяжки, пружины снова открывают доступ воздуху через тройник.

Внешне такая системы выглядит не очень привлекательно и ее придется каким-то образом маскировать. Но это единственный способ подключить вытяжку к единственному существующему выходу вентиляции и не снизить воздухообмен.
