Гофра для вытяжки: размеры пластиковых и алюминиевых моделей для кухни, какой диаметр выбрать при установке

Принцип классификации воздуховодов

Воздуховодами называют систему труб, приспособленную для движения по ней воздушного потока и устроенную определенным образом.

Их применяют при монтаже систем вентиляции в домах‚ сети воздуховодов образуют системы вентиляции и кондиционирования‚ с их помощью подключают промышленные и кухонные вытяжки‚ используют в системах воздушного отопления.

Исходя из конструктивного исполнения‚ их делят на круглые и прямоугольные. Круглые воздуховоды эргономичны‚ воздух движется по ним почти бесшумно‚ вибрация при работе незначительная.

Соединяют элементы воздуховода с круглым сечением без использования дополнительных элементов.

Прямоугольное сечение воздуховода предпочтительнее тогда, когда систему нужно сделать незаметной, спрятав ее под отделкой.

Этим и удовлетворительным уровнем пропускной способности обусловлен их выбор при устройстве системы вентиляции в жилых домах. Кроме того, воздуховоды бывают жесткими и гибкими.

Металлические воздуховоды с прямоугольной формой сечения в разрезе имеют типовые размеры‚ колеблющиеся в пределах от 10 х 10 до 400 х 320 см. Прямые звенья имеют длину от 1 до 2.5 м

У первых сечение может быть как круглым‚ так и прямоугольным‚ а вторые в разрезе имеют только круг. Их использование уместно в точках разветвления. Производят гибкие воздуховоды (гофру) в основном из алюминиевой фольги‚ полиэфира‚ хотя есть и изделия из силикона‚ текстиля‚ резины, устойчивой к агрессивной химии.

К вентиляторам‚ приточным и вытяжным анемостатам‚ решеткам их подсоединяют напрямую, но иногда, чтобы связать такой воздуховод с основной системой‚ дополнительно нужны соединительно-монтажные детали.

Внутри поверхность гибких воздуховодов не отличается особой гладкостью, поэтому повышенное аэродинамическое сопротивление создает дополнительные шумы.

Гибкие воздуховоды могут быть как каркасными‚ так и бескаркасными. Каркас образует проволока — полимерная либо стальная. Свитую в пружину проволоку‚ покрывают синтетическим материалом‚ фольгированной лентой или полимером. Этот вид труб иногда оснащают покрытием — теплоизоляционным или шумопоглощающим

Структура у гибких воздуховодов многослойная. Для большей жесткости между слоями размещают стальную проволоку. Наиболее часто вентканалы в жилых домах прокладывают из труб ПВХ‚ обладающих высокими звукопоглощающими и теплоизоляционными характеристиками.

Применяют гофру в тем местах, где скорость движения воздушной массы не превышает 30 м/с‚ а давление не выше 5 т. Па.

Воздуховодные каналы по своей конструкции могут быть встроенными‚ в виде вентиляционных шахт‚ и внешними‚ проложенными по стенам и потолкам. Первые располагают внутри стен.

Чтобы они работали эффективно их поверхность внутри должна быть максимально гладкой‚ тогда воздух будет циркулировать свободно‚ не натыкаясь ни на какие помехи. Внизу шахта имеет отверстие‚ позволяющее очищать воздуховод.

Подвешенные и приставные короба используют для устройства внешних воздуховодов. Они представляют собой сборку, состоящую из труб и соединителей, различных по размеру и форме. Исходя из такого признака‚ как наличие изоляции‚ воздуховоды бывают изолированными и без изоляции.

Основываясь на дизайне помещений и конструктивных особенностях строения‚ останавливают выбор на каком-то конкретном виде воздуховодов.

а-з – установка горизонтальных воздуховодных каналов; и-к – вертикальных каналов; а, и – крепление к стенам; б, в, г, к – фиксация к колоннам; д, в – к перекрытиям; е, з – к формам и прогонам. Конструктивные элементы: 1 – консоль; 2 – тяга; 3 – хомут; 4 – воздуховод; 5 – траверса; 6 – стяжной болт; 7 – накладка

Установке системы должен предшествовать качественный аэродинамический расчет. Потребуется определить давление в системе‚ объем воздушных масс‚ проходящих по воздуховоду‚ его сечение‚ тип воздухообмена.

Гофра ПНД, пластиковая, ПВХ: эксплуатационные качества и сфера применения

Пластиковая гофра для вытяжки внешне более презентабельна и меньше бросается в глаза, поэтому нет особой необходимости ее прятать. Кроме этого, материал отличается малым весом и относительно долгим сроком службы – свыше полвека. К плюсам также стоит отнести устойчивость к коррозии и агрессивным средствам.

Недостаток гофрированного воздуховода из ПВХ заключается в более высокой шумности, а также он менее устойчив к температурным воздействиям. Пластик горит и легко плавится, поэтому не годится как материал для дымохода газоколонок и котлов.

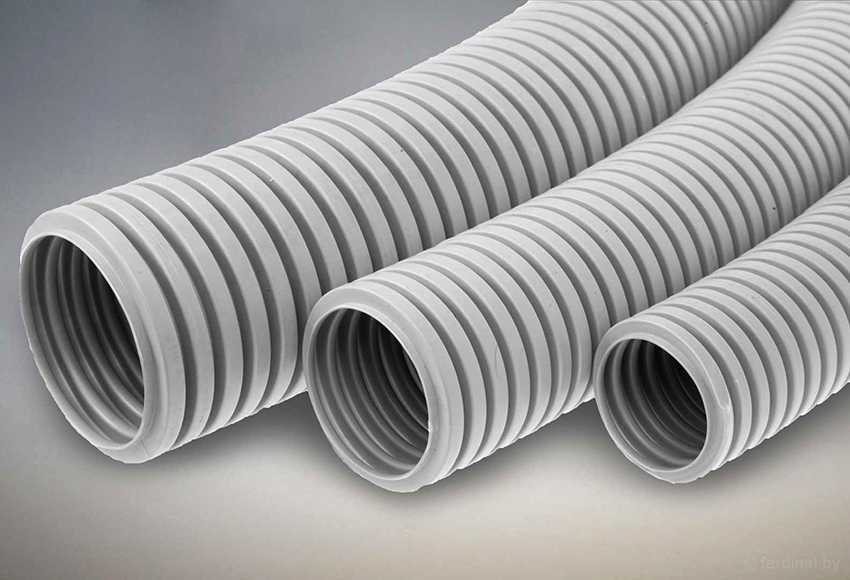

Гофра ПНД – труба, которую производят из специального полиэтилена низкого давления. Она служит для прокладки дренажных систем, а также с целью защиты кабелей и проводов. В зависимости от предназначения и характеристик различают несколько подвидов изделия:

Пластиковые гофротрубы устойчивы к коррозии, легкие и долговечные

Облегченный гофрошланг ПНД – это гофрированная труба в один слой. Ее разновидности используют для монтажа кабельной проводки или для перекачивания различных жидкостей.
Утяжеленный гофрошланг ПНД имеет большое сечение, что предусматривает его использование в разных условиях эксплуатации. Например, допустим монтаж в стяжку из цементного раствора или погружение под землю.
Двустенная ПНД труба представляет собой ребристую наружность и гладкую середину. Такое изделие обычно прочное и пластичное, обладает высокими пропускными показателями.
Двустенная усиленная гофра тоже имеет два слоя ПНД, но между ними встроена специальная прослойка из металла, усиливающая ее прочностные характеристики. Такая труба выдерживает серьезные нагрузки и характеризуется высокой кольцевой жесткостью.

Определение диаметра и конструкции воздуховода

Очень важно правильно определиться с диаметром и конструкцией труб. Для этого важно соблюдать следующие правила:. желательно, чтобы диаметр воздуховода был равен или был больше диаметра выхода с кухонной вытяжки и был равен диаметру выходного вентиляционного отверстия

Если труба будет иметь меньший размер сечения, то это ухудшит работоспособность вентиляции, так как будет создаваться дополнительное сопротивление движущемуся воздуху. При этом повысится шумовой фон, мотору вытяжки придётся работать в усиленном режиме. Всё это приведёт к быстрому выходу из строя оборудования. Нет смысла делать воздуховод большего диаметра, если в области вентиляционного отверстия происходит сужение тракта. Поэтому эффективнее всего, точно измерить все элементы и ещё до покупки кухонной вытяжки; на протяжении всего воздуховода должно быть минимум изгибов

желательно, чтобы диаметр воздуховода был равен или был больше диаметра выхода с кухонной вытяжки и был равен диаметру выходного вентиляционного отверстия. Если труба будет иметь меньший размер сечения, то это ухудшит работоспособность вентиляции, так как будет создаваться дополнительное сопротивление движущемуся воздуху. При этом повысится шумовой фон, мотору вытяжки придётся работать в усиленном режиме. Всё это приведёт к быстрому выходу из строя оборудования. Нет смысла делать воздуховод большего диаметра, если в области вентиляционного отверстия происходит сужение тракта. Поэтому эффективнее всего, точно измерить все элементы и ещё до покупки кухонной вытяжки; на протяжении всего воздуховода должно быть минимум изгибов

Если они имеются, то важно, чтобы угол не был больше 90 градусов, поскольку каждый такой угол снижает производительность приблизительно на десять процентов. Если в монтируемой системе есть изгибы более девяноста градусов, то это может привести к образованию обратной тяги. В этом случае обязательным является применение специальных клапанов; длина воздуховода не должна превышать трёх метров

Каждый метр – это ещё 5-10 % эффективности системы вентиляции

В этом случае обязательным является применение специальных клапанов; длина воздуховода не должна превышать трёх метров. Каждый метр – это ещё 5-10 % эффективности системы вентиляции.

Таким образом, идеальным по производительности является использование для монтажа воздуховода кухонной вытяжки круглых пластиковых труб.

Помните, что установка вытяжки не заменяет вентиляционную систему. Они должны работать совместно. Именно по этой причине используют обратные клапаны, которые обеспечивают эффективную совместную работу систем вентиляции и вытяжки. Решётка такого клапана состоит из отверстия, к которому подсоединяется тракт и специальных прорезей. Если вытяжка не работает, то воздух может проходить через оба вида отверстий, а как только начинает работать вытяжная система, срабатывает клапан и воздух поступает только через воздуховод.

Монтаж изолированного воздуховода

Благодаря доступной цене востребованной является гибкая вентиляционная система с теплоизоляцией. При установке такой разновидности систем нужно учитывать несколько моментов:

Соединяя две части системы или подсоединения к оборудованию необходим точный замер. По нему будет производиться срез и подгон частей системы.
При одевании трубы на соединитель отжимается изоляционный материал для удобной работы с внутренней составляющей вентиляционного материала.
Стык внутренних частей системы соединяется алюминиевой клейкой лентой.
После герметизации внутренних частей изоляция возвращается на свое место и также соединяется алюминиевой клеевой полоской. Затем закрепляется хомутом из нейлона или металла.

Для того чтобы по каналу вентиляции не передавалась вибрация от вентилятора от его выходного патрубка монтируют прокладку против вибрации.

Понижение турбулентности понижается благодаря протяженности, которая должна быть в 1,5-2 диаметров патрубков на выходе.

Воздухозаборные приспособления, вентиляционную решетку, воздухораспределители монтируют тремя способами:

Используемые изделия устанавливаются внутри канала, благодаря различным переходникам-соединителям круглой и квадратной формы.
Гнущиеся трубы нужны для соединения. Первый конец фиксируется хомутом из нейлона на воздуховоде. Второй конец крепится на вентилятор дымоудаления так, чтобы поворот системы не был больше 90 градусов.
Чтобы распределить силу воздуха на составляющие вентиляции в основном канале делается отверстие. Затем устанавливается нужный переходник, связанный с решеткой распределения.

Где применяются пластиковые воздуховоды

В любом доме либо промышленном помещении должна происходить свободная циркуляция воздуха в соответствии с действующими нормативами. Ее обеспечивают вентиляционные системы, собранные из специальных труб.

Пластиковые воздуховоды используют для:

кухонных вытяжек;
вентсистем в квартирах и домах;
конструкций принудительного проветривания помещений на предприятиях.

Пластиковые воздуховоды используют для кухонных вытяжек.

Торговые центры, столовые и рестораны тоже отдают предпочтение системам, собранным из пластика. Он дешевле и долговечнее. Конструкции, отводящие воздух, работают почти бесшумно.

Область применения

Огромный ассортимент изделий объясняется востребованностью конструкций в различных сферах деятельности. Частично гибкие небольшие гофротрубы, выполненные из пластика или ПВХ, широко используют при прокладке электрокабеля. Сюда относятся каналы для силовых, телефонных или компьютерных проводов. Монтажники электросетей зачастую применяют изделия с диаметром 1,6−4 см.

Полугибкая гофра из оцинковки или нержавейки востребована при оборудовании отопительных систем. Практика показывает, что подобные конструкции удобны в монтаже. По мере надобности любой участок конструкции можно согнуть без повреждений внутреннего диаметра трубы.

Для вентиляционных систем можно использовать только гибкие конструкции. Зачастую применяются гофротрубы диаметром 10—15 см, однако бывают ситуации, когда требуются изделия с показателями 20—30 см и более. Это не самые востребованные размеры, но приобрести их не составит труда.

Текстильные вентканалы больше подходят для оборудования коммуникаций на производстве. Они способствуют быстрой передаче воздушных масс. Благодаря этой особенности, их широко применяют на мясоперерабатывающих заводах, в сферах общепита и т. д. Гофру из полиэтилена или пластика используют для подсоединения сантехники, подводу водоснабжения к бытовой технике (стиралка, посудомоечная машина). При оборудовании канализации без подобных изделий не обойтись. Особенно это актуально на сложных участках, где невозможно использовать жесткую трубу.

Конструктивные особенности гофры

В основе гофрированной трубы лежит металлический каркас из стальной проволоки, которая скручена в спираль. С помощью спирали и формируется цилиндрическая форма изделия. Вокруг проволочной спирали с двух сторон накладывается материал, создающий форму трубы. В прижатом состоянии колец окладной материал складывается в гармошку. В растянутом положении материал выпрямляется, а сама гофра удлиняется. Способность изделия уменьшаться и увеличиваться в размерах длины очень кстати, в случае, если трубный материал надо перевозить или складировать.

Спираль – каркас не жёсткий, а значит, гофра легко гнётся, что, несомненно, является одним из её положительных качеств. Существуют позиции в проектах зданий, когда коммуникации прокладываются в труднодоступных и неудобных местах. Именно на таких участках и рекомендуется укладывать гофрированный рукав. В этом плане с воздуховодом кухонной вытяжки проще, потому что его длина небольшая, и чаще в нём присутствует два или три отвода от прямолинейности. Поэтому для кухни это наилучший вариант для вытяжки.

Материалы, используемые для производства каналов воздухообмена

Современное производство базируется на нескольких материалах. Если быть точнее, то на трех: стали, алюминии и пластике. У каждого из них есть свои плюсы и минусы, на которых стоит остановиться детальнее.

Сталь

Главный компонент – нержавеющая или оцинкованная сталь. Что касается домашнего кухонного применения, то востребованы главным образом оцинкованные решения. Впрочем, изделия данного типа с каждым днем становятся все менее популярнее среди потребителей, спрос на них падает.

Воздуховод из нержавеющей стали

У материала есть несколько очевидных достоинств:

Абсолютная ровная и гладкая поверхность (как внутренняя, так и наружная части). Воздухообмен скоростной, мелкие частички копоти и жира не застревают, не накапливаются.
Прекрасно противостоят высокой температуре. В окружающее пространство не выделяется никаких вредных примесей, испарений.
Вытяжные воздуховоды относятся к изделиям бюджетного сегмента.

У стальной продукции есть несколько недостатков, как и у любой другой продукции. Особого внимания заслуживают лишь несколько из них.

Стальные воздуховоды не лишены определенных недостатков

Характеризуются существенным (если сравнивать с пластиковыми) весом. Для фиксации у стены требуется ряд дополнительных элементов крепления.
Дополнительно потребуются герметики, обезжиривающие составы.
Для сбора конструкции сложной формы, может потребоваться резка труб.
В процессе эксплуатации громко шумят.

Эти недостатки с лихвой нивелируются преимуществами и удобством использования изделий.

Пластик (стекловолокно, ПВХ, полиэтилен)

Вытяжка для кухни с воздуховодом изготовленным из пластика удерживает лидирующие позиции на рынке, ввиду высокой популярности. Речь идёт о круглых или прямоугольных решениях. Что касается круглых труб, то их ключевое преимущество –высокая скорость монтажа. А вот прямоугольные изделия выглядят очень эстетично.

У пластикового воздуховода есть несколько плюсов:

Небольшой вес.
Пространство в канале гладкое. Внутри системы не скапливается жир, грязь и копоть.
В процессе эксплуатации ПВХ-трубы не ржавеют.
Простота монтажа. Со сборкой конструкции не возникает проблем даже у неопытных мастеров. Можно собрать конструкцию любого размера, сложности, конфигурации.
Пластиковый воздуховод не издает шума или вибраций.
Доступная цена.

Без недостатков дело не обошлось. Но их всего ничего, если проводить сравнение с изделиями из других материалов.

Грамотный монтаж возможен исключительно при наличии соединительных элементов, переходников, муфт.
При высокой температуре возможны деформации, выделение токсичных веществ в помещение.

Пластик лучше всего подходит для вытяжки на кухне, ввиду доступности, конструктивной надёжности и простоты установки.

Алюминий

Не менее популярными в 21 веке остаются алюминиевые решения. Материал применяют для производства гофрированных труб под воздуховоды. К плюсам традиционно причисляют:

Устойчивость к нагреванию.
Универсальность материала обуславливает простоту его монтажа.
Низкая стоимость.

Алюминиевые гофрированные воздуховоды

Они также не лишены некоторых недостатков. Подробнее хотелось бы остановиться на нескольких.

Алюминиевый воздуховод для кухонной вытяжки смотрятся не слишком красиво, потому их часто декорируют защитным кожухом.
Высокая вероятность накопления конденсата из-за того, что алюминий является теплопроводящим материалом.
Механические изделия уступают стальным по прочности, что очевидно. Материал предрасположен к деформациям.

Вытяжка для кухни с воздуховодом из какого материала – один из главных критериев. К их выбору подходят со всей полнотой ответственности

Помимо этого, акцентируется внимание на форме каналов

Преимущества и недостатки материалов конструкций

Пластиковые конструкции для вытяжки на кухне могут быть как круглыми, так и прямоугольными. К ним обычно приобретаются Г-образные переходники. Сделать систему более герметичной поможет герметик. Преимущества, которые имеет воздуховод из пластика:

Низкий уровень шума;
Отсутствие зазоров, куда набивается грязь;
Низкое сопротивление;
Небольшой вес, что делает более простыми монтаж и транспортировку.

Пластиковый воздуховод для кухни

Устанавливают воздуховоды гофрированного типа для вытяжек на кухне с помощью хомутов и фитингов.

При монтаже важно растянуть трубу, в ином случае складки будут способствовать повышению уровня шума. Преимущества гофрированного воздуховода:

Преимущества гофрированного воздуховода:

Простота установки;
Не требуются переходники;
Демократичная стоимость.

Выбор изделия во многом зависит от типа помещения.

Полезные советы по выбору

Очень часто гофротруба для вытяжки идёт с ней в наборе. То есть, не нужно будет искать потом подходящую по диаметру гофру. Но такой стандартный набор подойдёт не в каждом случае. Не у всех одинаковое расположение вентиляционных отверстий относительно газовых или электрических плит. Поэтому лучше всего, чтобы вытяжная труба подбиралась отдельно, после того, как будет определено место для установки.

Чтобы не ошибиться с выбором трубы, ознакомьтесь внимательно с инструкцией по эксплуатации вытяжки. Там должна содержаться информация о диаметре выходного отверстия и соответствующего ему диаметру трубы.

Старайтесь выбрать трубу, подходящую по диаметру к вытяжному отверстию, так как слишком узкая гофра может значительно снизить эффективность системы из-за затруднительного прохода воздуха. Напротив, слишком широкий воздухоотвод никак не повлияет на КПД прибора, а только утяжелит конструкцию. Ведь эффективность вытяжной системы зависит только от её патрубков (это касается вытяжек с отводом в вентиляцию).

Не забывайте, что перед установкой вытяжки на отдушину должна быть поставлена решётка с обратным клапаном. Благодаря множеству маленьких отверстий в ней будет осуществляться естественная вентиляция помещения, а в специальное отверстие в центре можно будет вмонтировать вытяжную систему. Обратный клапан на решётке будет нужен для того, чтобы по окончании работы вытяжки включать обычную вентиляцию.

Общие правила

Система воздуховодов должна обеспечивать выполнение ряда функций, для которых каналы должны обладать следующими качествами:

тепло- и шумоизоляция
плотность соединений, герметичность
установка в неиспользуемых участках объема помещений, компактность
устойчивость ко всем нагрузкам, как внешним, так и внутренним, прочность

Правила монтажа воздуховодов изложены в СП 60.13330 (Отопление, вентиляция и кондиционирование) и в СП 73.13330.2012 (Внутренние санитарно-технические системы зданий). В них изложены нормы и требования к монтажу, определены допустимые параметры и виды несущих конструкций. В частности, указывается необходимость установки в отдалении от горячих поверхностей или установок, наличие заземления.

Установлены правила соединения и подвески всех типов воздушных каналов, определены правила подвеса к потолочной плите или несущему элементу

Особое внимание уделяется правилам герметизации воздуховодов, позволяющим уменьшить утечки или потери и повысить производительность системы

Важные моменты

Выделяют ряд особенностей, которые учитываются при выборе:

Гофра, устанавливаемая на вытяжку, эластична, но лишние изгибы понижают эффективность ее работы, увеличивают нагрузку на вентилятор. Особенно вредны в этом отношении повороты под острым углом. Если же неизбежна прокладка витиеватого пути для воздуховода, то нужно установить вентилятор большей мощности, чтобы вытяжка функционировала качественно.
Если использовать трубу несоответствующего размера, эффективность работы системы снижается. Лучше отказаться от уменьшения диаметра через переходной фланец и дополнительные соединители, иначе вытяжке будет сложно проталкивать воздух.
Желательно покупать гофру с небольшим запасом по длине, особенно если предусмотрены многочисленные повороты.
Слишком длинную трубу приобретать нет смысла, так как при установке желательно полностью растянуть гофру, чтобы снизить ее ребристость. Дело в том, что при работе вытяжки воздух проходит по трубам на довольно высокой скорости, что приводит к их раскачиванию. Чем больше ребер, тем сильнее вибрация и шум во время работы системы.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Инструкция по установке кухонной вытяжки в квартире многоэтажного дома

Совет. Если купленная труба оказалось короткой, ее можно нарастить. Для этого кусок нужного размера необходимо соединить с другой частью с помощью металлического скотча.

Чем меньше соединительных элементов, тем надежнее конструкция. Также не стоит забывать, что каждый переходник – это дополнительное сопротивление потоку.
Выбирать по размеру нужно такую гофру, которую легко будет замаскировать.

Виды воздуховодов для вытяжки: достоинства и недостатки

При выборе трубы для вытяжки для кухни, нужно учитывать следующие параметры:

Стоимость материала;
Диаметр трубы и ее совместимость с вытяжкой и вентиляционной шахтой;
Возможности монтажа конструкции;
Технические характеристики трубы – шумоизоляция, устойчивость к загрязнениям;
Внешний вид изделия и возможности его маскировки.

Определившись с данными пунктами, Вы легко придете к выбору наиболее удачного варианта вентиляционной трубы для вытяжки на кухне.

В данном разделе мы рассмотрим виды материалов трубы для вытяжки на кухне, используемых в качестве воздуховода. Каждый материал имеет свои преимущества и недостатки, которые могут повлиять на выбор покупателей.

Пластиковые воздуховоды для вытяжки

Пластиковые трубы для воздуховода имеют жесткую конструкцию и гладкую поверхность. Они могут быть выполнены в форме цилиндра или прямоугольника. Круглое сечение в данном случае более предпочтительно, поскольку оно создает лучшую тягу внутри трубы. Однако прямоугольные модели лучше вписываются в интерьер и подлежат маскировке за кухонным гарнитуром.

При установке пластиковых труб, стоит позаботиться о закупке переходников и фиксаторов, а также герметичном соединении всех частей конструкции. Работа с материалом самого воздуховода не представляет сложности – трубу можно разрезать простым ножом.

Вентиляционный канал из пластика на кухне обладает рядом преимуществ:

Устойчивость к загрязнениям и легкость чистки как внутри, так и снаружи изделия;
Опрятный внешний вид. При необходимости, можно покрыть конструкцию краской в тон кухни или замаскировать ее;
Низкие шумовые показатели;
Устойчивость к внешним факторам – влажности, нагреванию, механическим повреждениям;
Долгий срок службы – гарантия от 10 лет.

Среди минусов таких систем можно отметить:

Высокая цена по сравнению с другими материалами;
Сложность процесса монтажа и необходимость покупки комплектующих для соединения трубы.

Воздуховод из гофры

Часто для вытяжек используются гофрированные трубы из легкого алюминия. Внешне они напоминают мягкую металлическую гармошку. Такие модели продаются в виде отрезков, которые способны растягиваться до нужного размера – поэтому этот материал очень выгодный. Также стоит отметить, что гофру можно уложить под любым изгибом, если это не помешает тяге внутри воздуховода для вытяжки на кухне.

Плюсы воздуховода из гофры можно определить в нескольких пунктах:

Легкость монтажа – трубу можно отрезать в любом месте и легко соединить специальным креплением;
Отсутствие углов в трубе, которые могут задерживать потоки воздуха;
Низкая стоимость.

Есть и существенный минус использования гофрированного металла:

Непривлекательный внешний вид. В большинстве случаев, на домашней кухне потребуется маскировать такой воздуховод;
Быстрое загрязнение внутренних частей трубы – грязь скапливается в складках гофры;
При растягивании «гармошки», вернуть ей первоначальный вид невозможно.

Расчет диаметра воздуховода

Помимо материала, из которого изготовлена труба, ключевым пунктом в ее покупке и монтаже является расчет необходимого диаметра изделия. Воздухоотвод должен плотно и герметично соединяться как с вытяжкой, так и с отверстием вентиляционной шахты дома, куда будет выводится загрязненный воздух.

Неправильный подсчет диаметра трубы может привести к снижению эффективности работы вытяжки и воздуховода в кухне. Увеличатся шумовые показатели, нагрузка на места соединения конструкции и снизится КПД. Это может привести и к полной поломке вытяжной системы, в результате чего ее придется заменять.

Поэтому установка воздуховода для вытяжки должна начинаться с подбора точного диаметра вентиляционной трубы. Для этого нужно рассчитать размеры патрубка вытяжки (он указан в инструкции к прибору) и диаметр домашнего вентиляционного канала. В идеале размер сечения трубы должен точно совпадать с выходными отверстиями элементов вентиляции. Если воздуховод будет меньше по размеру – придется покупать детали для соединения и обеспечивать полную герметичность системы.

Существуют стандартные размерные сетки для труб вентиляции разной формы:

Для моделей с круглым сечением минимальный диаметр составляет 8 см, максимальный – 30 см. Шаг размерной сетки составляет 1 см., поэтому покупатель может без труда выбрать трубу нужного диаметра. Наибольшее распространение в быту получили воздуховоды с диаметров 180 и 200 мм.
Воздуховоды прямоугольной формы имеют более скромную размерную сетку. Они рассчитаны в основном на встраиваемые Т-образные вытяжки. Самые популярные размеры – 5х10 см, а также 8х15 см. Для монтажа таких конструкций понадобятся переходники.

Размер и сечение воздуховодов

Короба для системы вентиляции изготавливают разных формы и жесткости. Они отличаются техническими характеристиками и внешним видом.

Пластиковые вентиляционные каналы могут быть:

круглого сечения;
прямоугольного, плоского или квадратного.

Жесткость зависит от толщины пластика. Чем элемент толще, тем больше он весит и стоит. Производители поставляют на рынок вентиляционные трубы длиной 2–4 м.

Круглые

Воздуховоды круглого сечения выпускают в нескольких вариантах. Можно найти изделия нестандартных габаритов.

Пластиковые вентиляционные каналы могут быть круглого сечения.Их используют для сборки коробов промышленной вентиляции.

Прямоугольные

Изделия этого вида выпускают разных высоты, ширины и толщины. Чем больше сечение прямоугольного пластикового канала, тем шире его стенки. Это обеспечивает необходимую жесткость геометрии элемента.

Прямоугольные изделия имеют разную ширину и толщину.

Какая форма канала лучше

Пропускная способность круглых каналов выше, чем плоских или квадратных. На местах изгибов конструкции вихревые потоки встречают меньшее сопротивление.

Прямоугольный короб имеет большее сечение, чем круглый с такой же пропускной способностью. Зато его проще монтировать над навесными шкафами. Такие воздуховоды могут красиво сочетаться с интерьером. Их легко спрятать над декоративным потолком.

Прямоугольный короб проще монтировать.

Полезные советы по монтажу вентиляционных труб на кухне

Монтаж воздуховода для кухонной вытяжки – это процесс соединения трубы с патрубком вытяжки и входом в вентиляционную шахту. При необходимости, трубопровод дополнительно фиксируют на стене с помощью специальных креплений. Эта несложная на первый взгляд процедура может быть сопряжена с рядом проблем при установке. В данном разделе мы дадим несколько советов, как сделать воздуховод максимально эффективным.

Труба под вытяжку на кухню должна располагаться максимально близко к вентиляционной шахте. Поэтому и сам прибор стоит расположить в том месте, где есть выход к каналу воздуховода. К счастью, современные модели вытяжек позволяют монтировать их в любом удобном месте, вплоть до углов и центра комнаты.

Вентиляционный канал не должен быть слишком длинным. Если нет возможности расположить вытяжку непосредственно под решеткой вентиляции, стоит максимально сократить это расстояние. Дело в том, что большая длина трубы снижает КПД вытяжной системы – дополнительный метр воздуховода может отнимать до 10% от этого показателя.

Следует избегать и изгибов в жестких пластиковых конструкциях, поскольку они отрицательно влияют на тягу воздуха. Угол наклона в соединениях не должен быть менее 90° . Соединения с острым углом будут препятствовать потокам воздуха и оказывать дополнительную нагрузку на вытяжку.

При монтаже конструкции следует подумать и об обеспечении естественного притока воздуха – ведь труба займет все вентиляционное отверстие. Для этого на вход в шахту крепится специальная решетка с отдельным клапаном, который будет открывать путь для поступления свежего воздуха.

Сечение, мм	Длина, м
100	0,5–2,5
125	0,5–2,5
150	0,5–2,5
200	0,5–2,5

Код	Длина, мм	Внешняя высота, мм	Внутренняя высота, мм	Внешняя высота, мм	Внутренняя высота, мм
5015	350	55	52	110	107
7015	350	60	57	122	119
8015	350	60	57	204	200
5020	500	55	52	110	107
7020	500	60	57	122	119
8020	500	60	57	204	200
5025	1000	55	52	110	107
7025	1000	60	57	122	119
8025	1000	60	57	204	200
50035	350	55	52	110	107
70035	350	60	57	122	119
80035	350	60	57	204	200
5005	500	55	52	110	107
7005	500	60	57	122	119
8005	500	60	57	204	200
5010	1000	55	52	110	107
7010	1000	60	57	122	119
8010	1000	60	57	204	200
