Электрическая розетка: классификация розеток по напряжению и току, по типу монтажа

Общие сведения о трехфазных розетках

Трехфазная розетка

Современное производство предлагает на выбор два основных типа разъемов с контактами. Один имеет четыре активных микроконтакта, которые подключаются к сети, установленной по форме «треугольник». Наиболее распространенный вариант – трехфазная розетка с заземлением, в которой сочетаются три проводника и заземляющий элемент.

Другой – пятиконтактовая силовая розетка. Подключение осуществляется по схеме «звезда». В данных устройствах три микроконтакта используются для соединения с электросетью, остальные два – рабочий ноль и заземление.

Дизайн устройств может быть разным – расположение разъемов не влияет на работоспособность розеток. Если планируется включать несколько различных приборов, выбирают стандартные модели. Главное, правильно подключить фазу, ноль и заземление. Используют трехжильные провода или скрученные одножильные.

Основная особенность – соединение с нулем. Контакт выглядит так же, как и остальные. На корпусе есть отметка, показывающая расположение нужного микроконтакта.

Разделение на виды по конструкции и способу установки

По устройству и способу монтажа розетки делятся на 3 вида:

накладные (настенные или навесные);
встроенные;
переносные.

Накладные устройства используются в том случае, когда монтаж кабельной системы производится открытым способом. Один из примеров — оборудование проводки в деревянных домах. Согласно нормам пожарной безопасности, в цельных бревнах нельзя делать отверстия для прокладки кабеля. Поэтому розетки и другие элементы проводки монтируются снаружи. Для этого используются специальные подрозетники.

Существуют накладные розетки для установки на плинтус. Пригодятся в том случае, если провода прокладываются внутри плинтусов. Накладные устройства не отличаются прочностью и привлекательным внешним видом. Единственный способ их заменить — использовать переноску.

Встроенные конструкции устанавливаются в железобетонные, кирпичные и подобные поверхности. Их монтируют в перегородках, выполненных из ДСП, МДФ, гипсокартона. Установить их просто — достаточно в заранее подготовленное отверстие вставить подрозетник. Главный механизм закрепляется в нем с помощью распорок и шурупов, после установки скрывается в стене с помощью плоского корпуса.

Переносные конструкции чаще представлены удлинителями, оснащенными шнуром и вилкой. Обычно двойные, тройные.

В продаже бывают устройства и без шнура, подсоединяющиеся к кабелю, который выходит из стены или плинтуса. Используются крайне редко, хотя и имеют свои преимущества. Обычно состоят из двух половин, соединяемых хомутом, контактов, кнопки включения/выключения тока, индикатора питания.

Еще одна особенность конструкции — корпус устройства. Корпус бывает нескольких видов:

карболитовый;
каучуковый (резиновый);
пластиковый;
керамический.

Отличаться могут и размеры — есть розетки узкие и широкие. Выбор будет зависеть от предназначения конструкции и личных предпочтений.

Технические характеристики – силовые и бытовые розетки

Во всем мире используется только две стандартные частоты переменного тока – 50 и 60 Герц. Эти значения абсолютно не важны для самих розеток – от них зависит только количество потерь тока при его транспортировке на большие расстояния.

Стандартов напряжения также немного – 100, 110, 115, 120, 127, 220, 230 и 240 вольт. Учитывая, что допустимые отклонения составляют +/- 10%, можно считать что основных стандартов два – 127 и 220 вольт.

Гораздо большее внимание надо обращать на то, какие бывают розетки по силе тока, на которую рассчитаны их контакты – в современных бытовых устройствах это 10 и 16 Ампер. Если же надо подключить прибор, рассчитанный на большую силу тока, то надо устанавливать под него силовую розетку – обычно они рассчитаны на 32 Ампера

Принципиальное отличие у них в толщине контактов, благодаря чему получается большая площадь их соприкосновения.

Виды электророзеток

В понимании рядового обывателя, розетка – это всего лишь устройство с отверстиями, в которое нужно подключить электроприбор. Прекратить использование электроприбора можно, просто вынув вилку из розетки. Действительно, в этом и заключается основная функция изделия. Но в сегодняшнем мире все большее распространение получают более современные приспособления, функционал которых намного расширен.

Наиболее популярные виды розеток:

С крышкой – окажется незаменимой там, где существует повышенный риск попадания в устройство влаги или пыли. Обычно их монтируют на улицах, в санузалах или бассейнах. В то время как входящие отверстия закрыты крышкой, устройство защищено от внешнего негативного воздействия.
Со шторкой – оптимальная модель для детской комнаты в квартире (для детских учреждений). В конструкции предусмотрены особые ограждающие части, которые не позволяют вставить в розеточные отверстия посторонний тонкий предмет, способный вызвать поражение человека электротоком. Шторки откроются лишь при вставлении вилки.
С выключателем – на корпусе размещен специальный тумблер-кнопка, который ответственен за подачу/прекращение энергопитания электроприбора, включенного в сеть. При этом нет необходимости втыкать/убирать вилку, что означает продление сроков службы розеточного устройства.
С вилочным выталкивателем – это решение облегчит процесс извлечение вилки и отключение электропитания, что также продлит срок службы самого устройства и кабеля. В корпусе устройства установлен специальный тумблер-кнопка, по нажатию которого вилка буквально выталкивается из контактных пазов. Данное решение направлено на ускоренное извлечение вилки и потребуется, например, на общественных кухнях, в парикмахерских и т.п.
Со светоиндикатором – в конструкции устройства встроена небольшая лампочка и ее свечение гласит о наличии в сети электроэнергии, что позволяет лучше ориентироваться при отсутствии освещения в помещении.
Напольно-выдвижные – такие устройства монтируются в том случае, когда (по каким-либо причинам) разместить розеточное приспособление на стене не представляется возможным. Чаще всего их интегрируют под столешницы.
С таймером – на таком приспособлении с помощью цифрового таймера можно задавать время подачи/окончания подачи электроэнергии на электроприбор. Может оснащаться цифровым/аналоговым дисплеем и панелью управления.

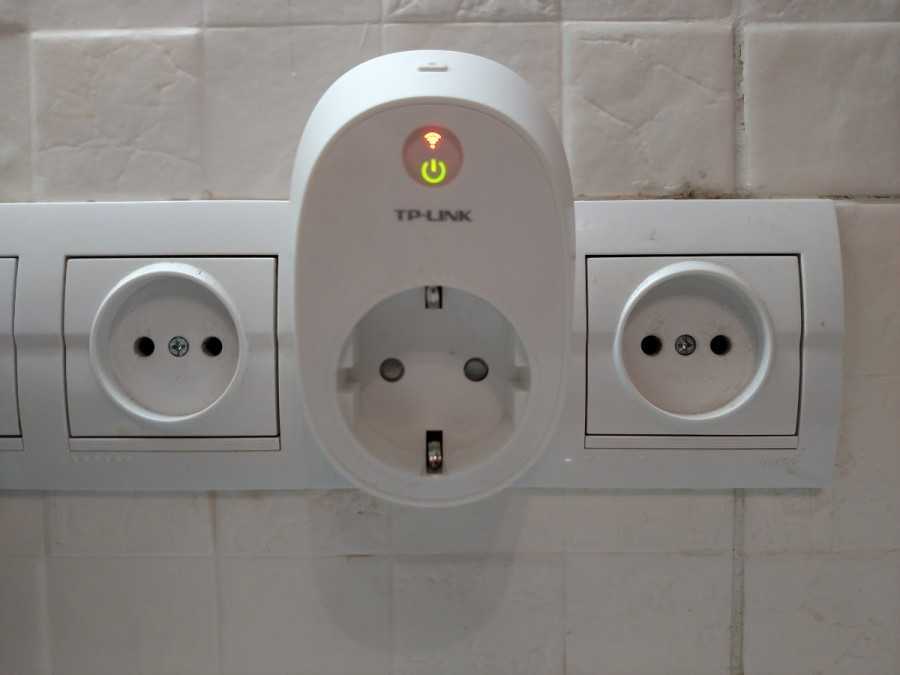

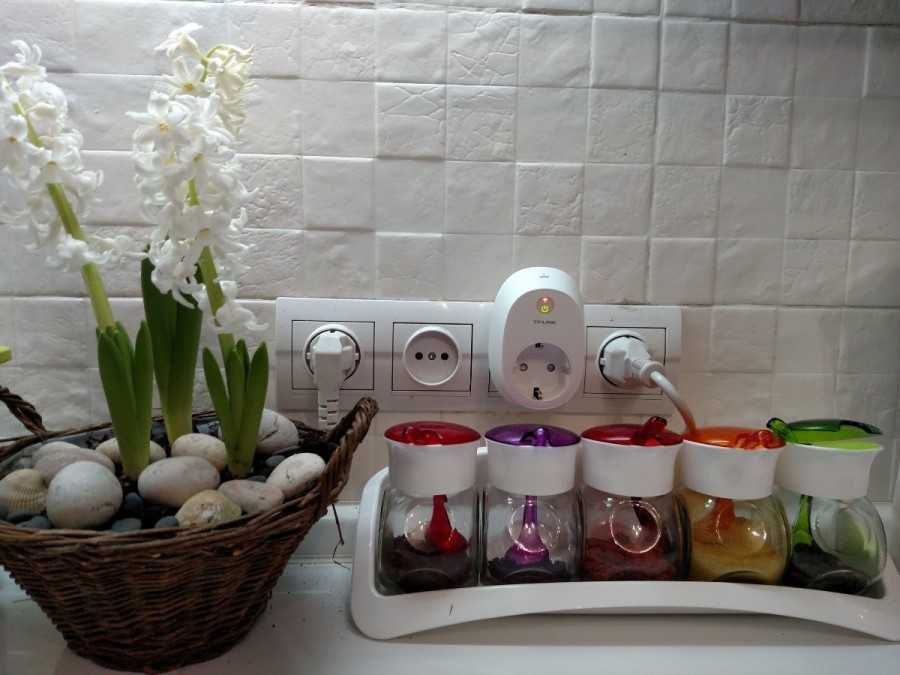

С Wi-Fi-модулем – обычно монтируются в системах «умного дома» и таким устройством можно управлять удаленно посредством особого приложения.
Блок (или шлейф) – устанавливается в помещениях, где требуется одновременная работа сразу нескольких электроприборов.
Спецрозетки – в них подключаются антенны, радиоточки (в старых домах) или стационарные телефонные аппараты.

В то же время существуют и совершенно оригинальные розетки, к которым относятся, например, оконные образцы, способные преобразовывать ультрафиолетовые лучи в энергию. Также, устройства могут иметь встроенный ваттметр, отображающий количество потребляемой подключенным электроприбором энергии и приспособления с USB–разъемами.

Классификация по мощности потребителей

Разделение по разновидностям выполняется, исходя из суммарной мощности электрических приборов, которые можно к ним подключить, то есть потребителей.

Идеальный вариант — отдельная розетка под каждый прибор. Но чаще возникает потребность подключать сразу несколько. Сделать это поможет переносная розетка (иначе называется удлинитель, двоитель, двойник).

Узнать, какой мощностью должна обладать розетка для каждого отдельного предмета бытовой техники, поможет формула: мощность прибора разделить на напряжение. К полученному значению нужно добавить несколько Ампер для «запаса».

Советские конструкции имели мощность 6 и 10А, современные рассчитаны на 16А.

Многие виды данных устройств работают с током 220 Вольт и 50 Герц. Однако эти показатели меняются в зависимости от страны. Например, могут быть разными для Кении, Турции, Греции, Доминиканы, России, Туниса.

Классификация по типу монтажа

По типу монтажа розетки бывают трёх видов: внешние (наружные), внутренние (скрытые) и выдвижные. Наружные модели закрепляются сразу к плоскости стены. При установке на пожароопасные поверхности рекомендуется дополнительно использовать диэлектрические пластины. Они продаются в магазинах, но сделать их легко и своими руками – достаточно вырезать квадрат или круг нужного размера из текстолита, асбестоцементной плиты и т.п.

Внешние

устройства имеют два достоинства. Это быстрый монтаж и простая замена (при необходимости). Их недостаток в том, что они выглядят неэстетично и зачастую «портят» интерьер. Кроме этого, за выступающие накладные изделия можно «зацепиться» или случайно ударить их тяжелым предметом, что нередко приводит в поломке таких розеток.

Пример внешней розетки на четыре гнезда

Внутренние

модели устанавливать сложнее. Они вставляются в так называемые «стаканы» (подрозетники), которые необходимо вмонтировать в стену. В случае с бетонными и кирпичными поверхностями для этих целей понадобится перфоратор. Зато скрытые розетки смотрятся эстетично. Их лицевая панель полностью утоплена в стену, или выступает наружу всего на несколько миллиметров.

Пример внутренней (встраиваемой) розетки

Выдвижные

модели стоят дорого. Они отличаются практичностью и функциональностью. Чаще всего используются при обустройстве кухонных помещений. Такие розетки встраиваются в столешницы, боковые панели шкафов и др. Их монтируют даже внутрь полов. Все что напоминает о наличии розетки – это аккуратная крышка, под которой «прячутся» розеточные блоки для удобного подключения любой техники.

На фотографиях выше пример выдвижных розеток

Нормативы и требования по установке

При монтаже розеток, выполняющих функцию подачи тока на электроприборы, нужно не только соблюдать четкий алгоритм, но и придерживаться определенных нормативов и технических требований.

К ним относят:

В помещениях необходимо следовать расчету — 1 розетка на каждые 6 м² (в коридорах на 10 м²).
Устанавливая розетки на кухне, нужно придерживаться следующих нормативов:
- на 8 м² потребуется не менее 3 розеток на 6 А и одна с заземлением на 10 или 16 А, через которую будет осуществляться подключение приборов мощностью до 2,2 или 2,5 кВт;
- на кухнях метражом более 8 м² потребуется 4 розетки мощностью 6 А;
- при необходимости установки стационарных плит потребуются розетки, рассчитанные на 25 А, обязательно необходимо заземление.

Для жилых комнат подходят модели IP20, для ванных комнат — IP44 (первая цифра указывает на диаметр предметов, которые корпус не повредят, вторая определяет степень влагозащищенности).

Чтобы хорошо разбираться в маркировках, нужно ориентироваться на следующие цифры и показатели:

0 — защита отсутствует;
1 — выдерживает прикосновение тыльной стороны руки;
2 — защита от контакта с пальцами;
3 — обеспечивает защиту от доступа ручными инструментами;
4 — защитный уровень от проникновения мелких гаек, отдельных проводников и болтов;
5 или 6 — полный уровень защиты от механического воздействия и нежелательных контактов с отличной пыленепроницаемостью.

Уровень влагозащищенности имеет следующую маркировку:

0 — защиты нет;
1 — возможно попадание на корпус капель (вертикальных);
2 — не опасно попадание капель под углом в 150°;
3 — розетка защищена от дождя;
4 — обеспечена защита от брызг в любом направлении;
5 — не опасно попадание струй воды (максимальная степень защиты).

Для жилых комнат подойдут штепсельные розетки с маркировкой IP20, для ванных — IP44.

Штепсельные розетки — невероятно удобное устройство в быту и на работе, которое понятно и просто работает. Но мало кто задумывается над тем, как работает розетка и легко ли установить ее самостоятельно.

При грамотном подходе в данном процессе можно быстро разобраться, а в дальнейшем выполнять самостоятельный монтаж. Это позволит не только гордиться собой, но и сэкономить определенное количество денежных средств.

Из каких деталей собирают розетки

По приведенным выше устройствам видно, что все разновидности бытовых розеток, несмотря на различное исполнение, имеют общее строение. Конструкция стандартной розетки включает в себя два основных разъема для фазы и ноля, а если модель учитывает наличие заземления, то контактов будет три. Соответственно, если подведенное к ней напряжение и частота тока подойдут к устройству, которое надо включить, то при наличии переходника оно заработает.

Устройство розетки, независимо от ее типа, вида и характеристик, включает в себя следующие элементы:

Основание, выполненное из диэлектрика – керамики или пластика. Керамическое основание выдерживает большие температуры, в случае перегрева контактов, но более хрупкое. В основании есть посадочные гнезда для контактов, механизма крепления и отверстия в резьбой для прикручивания крышки.
Механизм крепления. У внутренних розеток это распорные лапки, а в наружной просто отверстия в основании – для шурупов.
Основные контакты – для фазы и ноля. Та их часть, что обхватывает контакты штепселя может быть дополнительно подпружинена, чтобы соприкосновение было более плотным. Дополнительно на них есть крепление для провода.
Контакт заземления – не обязательный компонент, но в большинстве устройств он есть.
Крышка из пластика – закрывает собой токоведущие элементы и предохраняет их от попадания пыли и воды. Может состоять из двух частей – декоративной и крепежной.

Это общие детали, которые есть в любой розетке, но на рынке также есть устройства с дополнительными функциями, в которых этот список будет шире.

Советы по установке и подключению

Следует учитывать следующие моменты:

Лучший вариант розетки для электроплиты — накладная.
Кабель нужно использовать медный многожильный. Сечение жил — 3х4 миллиметра.
Кабельные жилы подключаются к вилке и розетке в соответствии со схемой.
Кабель для подключения оборудования направляется на защитный автомат электрощита в 40 А.

При отсутствии заземлительного контура кабель подключается к металлической конструкции электрощита в подъезде. Запрещено соединение контактов «ноль» и «земля» между собой или на металлическом корпусе щита.
Перед подключением все контакты следует тщательно зачистить, а также предохранить от окислительных процессов (понадобится лужение жил с помощью паяльника или обжатие гильзами из латуни).
Подключение электроплиты производится с особой тщательностью. Если контакты соединить недостаточно качественно, они будут греться и подвергаться окислению, следствием чего станет короткое замыкание.

Классификация

Штепсельные розетки отличаются по конструктивным особенностям, электрической схеме, числу колодок и иным параметрам. Рассмотрим подробнее каждый из признаков.

По типу конструкции

Конструктивно устройство бывает двух видов:

Скрытой установки. Углубляется внутрь стены, а снаружи находится только внешняя часть с местом для вставки штепселя. Крепление узла происходит с помощью лапок, которые с одной стороны упираются в элементы устройства, а с другой — к основанию (к примеру, стене или установочной коробке). Для регулировки крепления применяется специальный винтовой зажим.
Наружной установки. В отличие от рассмотренного выше вида, конструктивные элементы такого узла находятся снаружи. Для крепления применяются винты, удерживающие изделие на поверхности. Электрическая часть надежно защищена пластмассовым корпусом. В качестве дополнительных опций может применяться подсветка, крышка от детей, таймер выключения и т. д.
Переносные. По сути, это удлинители, представляющие собой вилку и розетку, соединенную шнуром определенной длины.

По электрической схеме

Штепсельные розетки отличаются по наличию контакта, соединяющего металлическую часть электроприемника с заземлением.

Выделяется два вида:

С заземлением (три контакта). Применяется в квартирах, домах или иных объектах, где имеется заземляющий контур с низким сопротивлением. Конструкция выполнена таким образом, чтобы заземление происходило раньше подачи напряжения на штепсельную вилку и само оборудование. Особенность обусловлена требованиями безопасности. Применяется для подключения оборудования с металлическим корпусом: стиральная машинка, электрические плиты и т. д.
Без заземления. Их легко определить по наличию двух контактов. Здесь не предусмотрено заземляющего разъема, что снижает уровень безопасности при пользовании устройством. В случае попадании фазы на токопроводящий корпус человек может оказаться под напряжением.

По количеству колодок

Конструктивно штепсельные розетки отличаются по числу колодок для подключения.

Они бывают:

Одноместные. Применяются для включения только одного прибора. Для увеличения числа разъемов можно использовать переноски или тройники.
Двухместные и более. В таких электрических узлах возможно подключение двух и более приборов. Наиболее распространенный вариант — двух- и трехместные розетки.

По типу зажима провода

Важный момент при выборе — тип входных контактов.

Они бывают:

Винтовые. Степень затяжки провода регулирует человек.
Безвинтовые. Особенность — зажатие провода с помощью специальных пружин. Считаются более надежными, ведь в процессе эксплуатации степень сжатия не уменьшается от вибраций или других воздействий.

Дополнительные особенности

Кроме уже рассмотренных признаков, штепсельные розетки классифицируются и по другим параметрам:

По количеству полюсов — двух и трех полюсные.
С защитным контактом или без него. Особенность — наличие металлических элементов, соединенных с заземляющим контуром.
По наличию шторок. Особенность — наличие специальных заслонок, защищающих детей от попадания напряжения. Открываются только при одновременном сильном нажатии на оба элемента.
По материалу выходных и входных контактов. Изготавливаются из латуни или бронзы.
Со свитч (RJ-45) и без него. В некоторых моделях предусмотрен разъем для подключения сетевого оборудования.
По наличию тумблера. Конструктивно предусмотрен выключатель, с помощью которого можно подавать и снимать напряжение с контактных соединений.
Для переносных ламп. Используется для подачи пониженного напряжения (12 В, 24 В) и имеет иную конструкцию во избежание ошибочного включения переносной лампочки в сеть 220 В.
По наличию подсветки. В таких девайсах предусмотрен светодиодный источник света, упрощающий подключение в полной темноте. Часто устанавливаются в спальне, прихожей или гостиной.

Приведенная выше классификация позволяет понять многообразие и важность штепсельных розеток и быстрей определиться с покупкой. Как по схеме подключить проходной выключатель: одноклавишный, двухклавишный, как обычный, схемы, критерии выбора

Как по схеме подключить проходной выключатель: одноклавишный, двухклавишный, как обычный, схемы, критерии выбора

Обозначения розеток для схем и чертежей

Для обозначения розеток используется полукруг дугой вверх. Обозначение на чертежах отличается от изображения на принципиальных схемах. На рисунке показано несколько наглядных примеров обозначений.

Двухполюсные розетки обозначают одним штрихом, трехполюсные – тремя штрихами, исходящими из общей точки и направленными вверх. Не бывает обозначений с двумя штрихами из общей точки. Два параллельных штриха обозначают двойную двухполюсную розетку (См. ГОСТ 21.614–88 для более полной информации.).

Розетка с заземляющим контактом обозначается горизонтальным штрихом, проходящим по касательной. Это не признак скрытой установки, как думают некоторые. Розетка для установки в стены обозначается вертикальной чертой внутри полукруга. Условные обозначения розеток могут дополняться символами выключателей («кочергой») — Г-образными штрихами, если они выполняются совместно с ними.

Все эти обозначения никак не связаны с подключением, последние выполняются по принципиальной электрической схеме, это совсем другой документ. Чертеж проводки необходим только для монтажа розеток и выключателей, для установки щитков и прокладки трасс проводки. Подключение делается позже, во избежание путаницы. Подробнее о подключении розеток можно почитать тут.

Классификация по мощности потребителей

Советские конструкции имели мощность 6 и 10А, современные рассчитаны на 16А.

Способ установки

Розетки могут монтироваться в открытом виде или скрытом. В первом случае накладная коробка будет ставиться непосредственно на стену. Такой вариант подходит при наличии электропроводки открытого типа, что часто встречается в деревянных или влажных помещениях. Возможен монтаж и на улице.

Устройства скрытого типа предполагают необходимость предварительного обустройства ячейки внутри стены, куда будет закреплена конструкция. Место для подрозетника бурится дрелью с коронкой. Все провода располагаются в канале, который обустраивается штробированием стен. Чаще всего в жилых домах и квартирах мы сталкиваемся именно с этим решением.

Правила безопасности

Логично предположить, что при непосредственном использовании розеток следует соблюдать определенные правила по безопасному использованию.

Самое простое и понятное — удостовериться в отсутствии посторонних предметов в розеточных разъемах перед включением штепселя. Следует осмотреть устройство на предмет отсутствия темных пятен и гари на поверхности. Осмотреть стену тоже не мешает.

Затем нужно провести внешний осмотр подключаемого прибора. Следует проверить провод со штепселем и исключить потемнения на кабеле и наличие оголенных участков провода. При обнаружении указанных неисправностей нужно обратиться к специалисту для устранения или провести ремонт самостоятельно, если есть соответствующие навыки.

Во время использования розетки и отключения штепселя внешнюю панель следует придерживать свободной рукой, вытаскивая штепсель плавно. Такое простое правило предотвратит «вырывание» из гнезда клеммника. Если это произошло, не следует пытаться вернуть розетку на место: надо выключить электросеть, отключить подключенный электроприбор, затем снять внешнюю часть розетки и вернуть клеммник в гнедо.

Следует учитывать, что вода — прекрасный проводник электрического тока. Надо всеми способами избегать непосредственного взаимодействия влаги с розеткой даже при наличии влагозащиты. При обнаружении воды на поверхности или рядом с устройством следует отключить электропитание, затем удалить воду. Если самостоятельно это сделать невозможно, нужно вызвать специалиста. Не стоит пытаться самостоятельно вытереть воду с внутренних частей розетки.

Конструкция электрических розеток

Почти все современные модели этих устройств изготовлены по модульному принципу. Это значит, что рабочая часть у них одинакова, а декоративные накладки могут быть без усилий заменены на те, которые более соответствуют вкусам пользователей. Кроме того, модульные розетки могут использоваться для компактного размещения разъемов, которые применяются для подключения различных устройств: бытовых электроприборов, телевизионной антенны, стационарного телефона и т. д.

Виды розеток, блок розеток

Главными элементами любого штепсельного соединения являются электрические контакты, от материала и качества их изготовления зависит надежность и длительность эксплуатации устройства. В любой розетке присутствуют два вида контактов: гнезда, в которые вставляются штыри электрической вилки, а также контакты с зажимами винтового или клавишного типа, предназначенные для подсоединения проводов бытовой электросети.

Для изготовления декоративных внешних деталей применяют специальные пластмассы, которые отличаются высокими электроизоляционными свойствами, негорючестью и эстетической привлекательностью.

Материалом корпуса рабочей части служит высокопрочный пластик. Отечественные производители до сих пор выпускают розетки с керамической рабочей частью, что давно не делается в странах Западной Европы. Фарфор является очень хрупким материалом, поэтому стоит несколько раз подумать, прежде чем покупать такое устройство для своей квартиры.

Для обеспечения максимально качественного электрического соединения приемные гнезда оборудованы подпружиненными контактами, диаметр которых меньше, чем диаметр каждого из штырей вилки. Этим обеспечивается плотное их соединение и надежный электрический контакт.
