Вентиляционный дефлектор: устройство, разновидности, правила монтажа

Достоинства и недостатки

Как любое другое изделие, дефлектор ЦАГИ имеет свои плюсы и минусы. Целесообразность использования изделия обусловлена их соотношением. К преимуществам устройства относятся:

  • надежная защита от попадания внутрь вентиляционных каналов и дымоотводов посторонних предметов, птиц и атмосферных воздействий;
  • значительное увеличение срока службы оголовка вентиляционных каналов или дымоотводов. Это связано с тем, что наличие дефлектора замедляет процесс разрушения верхней части воздуховода, вызванный неблагоприятными атмосферными воздействиями;
  • предупреждение появления обратной тяги даже при большом сечении вентиляционных магистралей и вентиляционных каналов;
  • возможность самостоятельного изготовления. Благодаря простой конструкции и использованию доступных материалов, дефлектор типа ЦАГИ можно изготовить своими руками. Для этого не потребуются специальные инструменты и опыт работы жестянщиком.

Существенным недостатком является то, что при полном безветрии или слабой силе ветра такие дефлекторы могут создавать сопротивление естественной тяге. Кроме того, при сильном снижении температуры окружающей среды, возможно обледенение наружного цилиндра, что может привести к частичному или полному закупориванию воздуховодов.

Как рассчитать мощность и количество дефлекторов?

Итак, то, что без свежего воздуха в жилом помещении никак, и какие для этого есть пути решения, вы уже поняли

И то, что ваш дом или квартира будет понемногу проветриваться – уже хорошо, но важно создать действительно качественный микроклимат. Причем для каждого помещения – свои требования

Давайте рассмотрим такой расчет на примере турбодефлектора:

Количество вентиляционных дефлекторов высчитывают по специальной формуле:

  • Вентилируемый объем комнаты равен кратности воздуха воздухообмена в час умноженный на объем помещения.
  • Количество вентиляционных дефлекторов равно вентиляционному объему в разделенному на производительности дефлектора.

По всем правилам воздухообмен в любом помещении должен происходить в три цикла за один час.

А какой дефлектор для вентиляционной трубы решили устанавливать вы?

Монтаж дефлектора

Установить конструкцию можно двумя способами – непосредственно на дымоход и на отрезок трубы, который потом надевается на дымоотводящий канал. Второй способ гораздо удобнее и безопаснее, так как самый трудоемкий процесс выполняется внизу, а не на крыше. Большинство заводских моделей имеют нижний патрубок, который просто надевают на трубу и закрепляют металлическим хомутом.

Закрепленный дефлектор — фото

Чтобы установить самодельный дефлектор, понадобится отрезок трубы, диаметром чуть больше диаметра дымохода, и резьбовые шпильки.

Шаг 1. На одном конце трубы, отступив от среза 10-15 см, отмечают по окружности места сверления под крепежи. Такие же метки ставят и на широкой части диффузора.

Шаг 2. Просверливают отверстия в диффузоре и трубе, примеряют элементы друг к другу. Верхние и нижние отверстия должны точно совпадать, иначе крепежи не получится установить ровно.

Шаг 3. Продевают сквозь отверстия шпильки и фиксируют их гайками с обеих сторон на диффузоре и на трубе. Гайки закручивать следует равномерно, чтобы корпус дефлектора не деформировался.

Шаг 4. Поднимают конструкцию на крышу, надевают трубу на дымоход и закрепляют хомутами.

Установка и фиксация дефлектора

Очень важно, чтобы на этом участке не оставалось зазоров между элементами, а потому затягивать хомут необходимо очень плотно. Дополнительно можно обработать стык по периметру термостойким герметиком

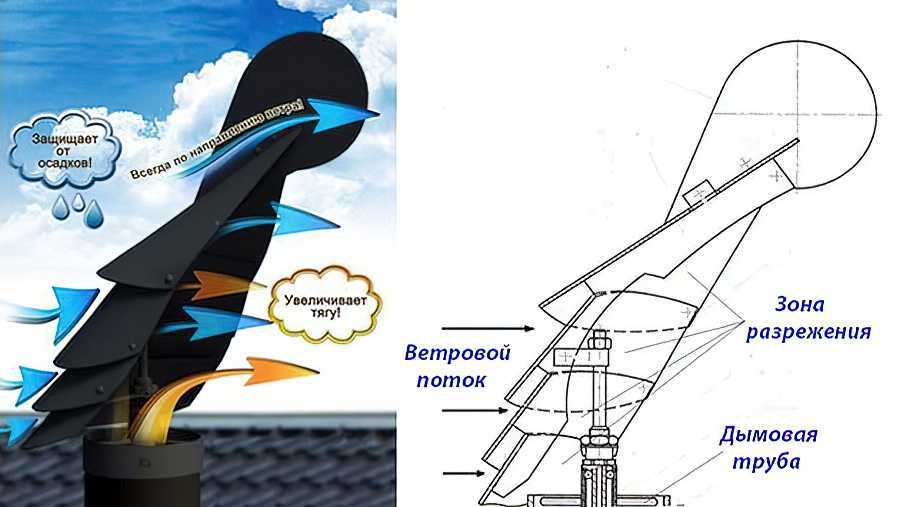

Установка дефлектора-флюгера

Монтаж такого дефлектора выполняется немного иначе, так как его конструкция имеет определенные отличия. Сначала в дымовой трубе сверлят три отверстия на одном уровне под крепежные болты. В срез дымохода вставляют кольцевую часть устройства и фиксируют болтами. Далее в кольцевой подшипник вставляется ось, на нее одевается цилиндр, затем полотно флюгера, защитный колпак. Все элементы соединяются при помощи кронштейнов или заклепками.

При выборе дефлектора с флюгером помните о том, что подшипники требуют регулярной смазки, иначе устройство не будет вращаться. Также нельзя допускать обледенения корпуса, и сбивать наледь, как только она появляется.

Устройство изделия

Дефлектор для дымохода (или вентиляции) состоит из нескольких основных элементов, наличие которых характерно для всех видов изделия:

  • часть трубы (цилиндр), которая будет крепиться к окончанию воздуховода;
  • внешний цилиндр, который еще называют диффузором; он представляет собой конус, располагающийся между патрубком и верхним элементом дефлектора;
  • внешняя часть, иначе — обечайка;
  • верхний колпак, выполненный в форме конуса, — это наружный элемент, который защищает устройство от попадания внутрь атмосферных осадков и другого мусора;
  • ножки, за которые крепятся колпаки;
  • крепежи для установки всего устройства на дымоход.

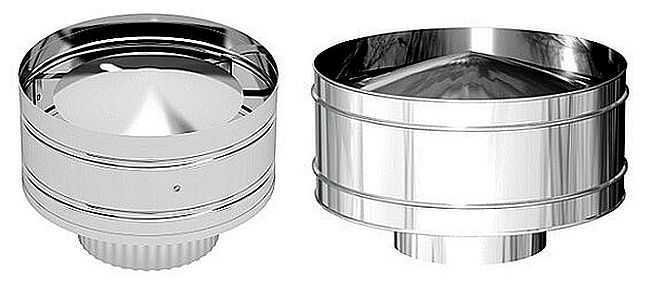

Дефлектор ЦАГИ – «классика жанра»

Проектирование жилых домов старой застройки обязательно выполнялось с учетом установки вентиляционных систем с естественной стимуляцией движения воздуха. Этим объясняется зависимость естественного воздухообмена от капризов природы. Дефлектор ЦАГИ – простой вентиляционный фасонный прибор с открытой проточной частью, разработка Центрального аэрогидродинамического института. Использует в работе естественные факторы погодных изменений, но случается его работа в системе и с механическим побуждением. Работает, как на вентиляцию, так и на отопление (используется в дымоходах). Варианты монтажа – скрытый (в канале), наружный.

Достоинства и недостатки

Как любое другое изделие, дефлектор ЦАГИ имеет свои плюсы и минусы. Целесообразность использования изделия обусловлена их соотношением. К преимуществам устройства относятся:

  • надежная защита от попадания внутрь вентиляционных каналов и дымоотводов посторонних предметов, птиц и атмосферных воздействий;
  • значительное увеличение срока службы оголовка вентиляционных каналов или дымоотводов. Это связано с тем, что наличие дефлектора замедляет процесс разрушения верхней части воздуховода, вызванный неблагоприятными атмосферными воздействиями;
  • предупреждение появления обратной тяги даже при большом сечении вентиляционных магистралей и вентиляционных каналов;
  • возможность самостоятельного изготовления. Благодаря простой конструкции и использованию доступных материалов, дефлектор типа ЦАГИ можно изготовить своими руками. Для этого не потребуются специальные инструменты и опыт работы жестянщиком.

Существенным недостатком является то, что при полном безветрии или слабой силе ветра такие дефлекторы могут создавать сопротивление естественной тяге. Кроме того, при сильном снижении температуры окружающей среды, возможно обледенение наружного цилиндра, что может привести к частичному или полному закупориванию воздуховодов.

Расчетные параметры и чертежи

Несложный в конструктивном исполнении элемент вентсистемы доступен в торговой сети. Любой дефлектор должен соответствовать ТУ 36233780. В целях экономии средств можно сделать дефлектор ЦАГИ своими руками из нержавейки или оцинкованной стали. При этом нужно помнить: для вытяжки агрессивной воздушной среды оцинкованная конструкция не используется.


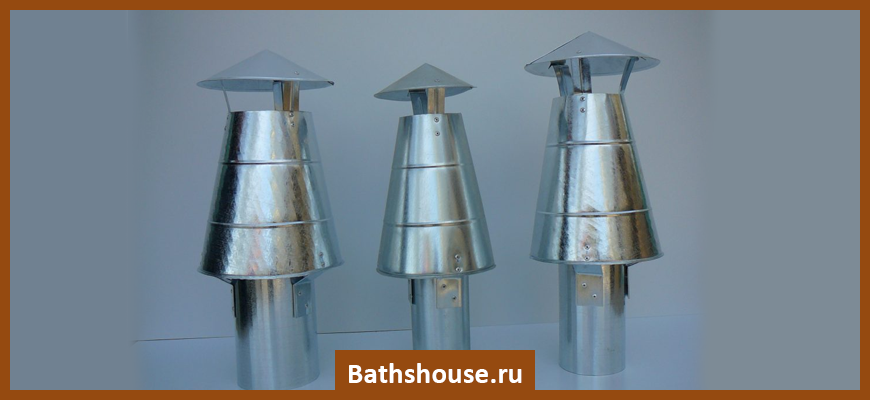

Дефлекторы Цаги различных габаритов

Необходима предварительная подготовка. В частности, ознакомление со специальной литературой, где даны расчетные зависимости аэродинамических параметров, сведенные в таблицы. В предварительный этап входит и уточнение размеров. Они соответствуют нормам СНиП 41012003. Дефлекторы выполняются в климатическом исполнении «0». Выбираются в зависимости от сечения и формы канала вентиляции.

Если дефлектор круглый, то расчет и чертежи учитывают:

  • Внутренний размер диаметра оголовка шахты, идентичный наименьшему сечению (узкому отрезку) диффузора.
  • Диаметр широкого участка канала с изменяющимся по характеристикам потоком.
  • Высоту кольца и его диаметр.
  • Ширину зонта.
  • Для изготовления дефлектора ЦАГИ определяются с его формой. Должна быть идентичной форме выходного вентиляционного патрубка.
  • Выбирается материал: более дешевая – оцинковка, нержавейка подороже.

Для упрощения расчетов по исходным данным из таблиц по внутреннему диаметру выбирается высота дефлектора и ширина диффузионного участка. При расчете остальных параметров учитываются замечания:

  • высота всего изделия находится в интервале 1,6-1,7 внутреннего диаметра изделия;
  • диффузор по ширине выбирается в промежутке 1,2-1,3 тоже же диаметра;
  • колпак защитный в размерах должен перекрывать отверстие и быть по величине больше в 1,7 раз диаметра.

Стандартная нумерация дефлекторов для вентиляции – 3-10. В цифрах закодирован диаметр вентиляционной шахты (дм). Стандартные формы, размеры при самостоятельном изготовлении изделия полностью изменять не следует, чтобы не нарушить его технические характеристики.

Алгоритм работ

  • Принять меры к безопасному проведению работ: надеть рукавицы, защитные очки.
  • Подготовить оснастку: линейку, дрель, ножницы или болгарку, маркер.
  • Приобрести материал: лист металла толщиной 0,3-0,5 мм.
  • Нанести размеры на картон. При этом не спутать: внутреннее сечение цилиндра должно быть таким же, как внешний диаметр вентиляционной трубы.
  • При вычерчивании диффузора добавляются с краю лишние 0,2 см на места соединений.
  • Все элементы компактно укладываются на металлическую полосу и вырезаются ножовкой или ножницами.
  • Конус формируется из вырезанного круга. От границы (по радиусу – от кромки до центра) ножницами выполняется надрез. Наложение одного края на другой проводится до сформирования конуса.
  • Края свернутого корпуса диффузора соединяются по кромке с запасом в 10 мм.
  • В местах соединений просверливаются отверстия. Крепление деталей между собой выполняют болтовым или клепочным соединением.
  • Изготовленные собственными руками кронштейны – это полоски из оцинкованной стали шириной 1,5-2,0 см.
  • Собранную конструкцию установить на верхнем участке трубы: нижний цилиндр фиксируется болтами, диффузор крепится кронштейном.
  • На фиксаторах компонуется колпак.
  • Все элементы конструкции прочно закрепляются болтовыми соединениями или заклепками строго по чертежу.
  • Регулировка тяги в канале при сильном ветре производится специальной задвижкой, установленной в нем.

При соблюдении правил изготовления и монтажа, а также владения навыками работ обустройство дефлектора ЦАГИ на крыше не потребует много усилий и затрат времени.

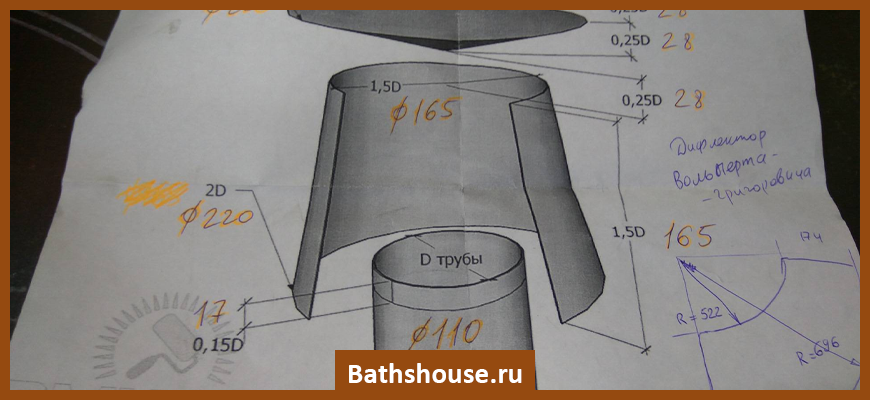

Чертеж конструкции дефлектора ЦАГИ

  • d – диаметр внутри вентиляционного канала, которому должна соответствовать узкая часть диффузора;
  • 1,25 d – расчетная величина диффузора в широкой части;
  • 1,7 d – значение ширины зонта;
  • 2 d – требуемый диаметр кольца;
  • 1,2 d – значение высоты кольца;
  • d/2 – расстояние между узким фрагментом диффузора и нижним краем кольца.

На основании полученного значения диаметра воздуховода определяются все расчетные величины элементов будущего приспособления. Чтобы не допустить ошибок, рационально сначала собрать макет дефлектора из картона. Для этого на бумажные листы наносят разверстку каждой из деталей устройства, а вырезав, собирают модель. Если расчеты размеров дефлектора ЦАГИ выполнены верно, то приступают к изготовлению прибора.

  1. Картонные заготовки служат клише для изготовления металлических деталей своими руками. Они накладываются на стальной лист, и по их контуру наносятся рисунок каждой детали. Затем они вырезаются ножницами по металлу. На срезах металл рекомендуют подогнуть на 5 мм пассатижами, а затем отбить молотком.
  2. Диффузор изготовляют, сворачивая заготовку в цилиндр, края которого скрепляют, используя болты или заклепки. Применяют также сварку.
  3. По аналогии выполняют внешнее кольцо, а для колпака сворачивают конус, соединяя края.
  4. Вырезают металлические полоски размером 20×6 см. На зонтике колпака просверливают отверстия, отмерив 5 см от края, и крепят полоски, заранее подогнутые по длинным сторонам и отбитые молотком. Полоски загибают, придавая им П-образную форму.
  5. Выполненными скобами зонтик соединяют с диффузором. Далее собранная таким образом конструкция вставляется во внешнее кольцо.

Дефлектор ЦАГИ, правильные размеры и сборка приспособления, его монтирование на шахте позволят обойтись без принудительной механической вентиляции, которая работает от электросети и потребляет дорогостоящую электроэнергию.

Когда устройство готово, остается его зафиксировать на воздуховоде. Если это металлическая труба, то, просверлив отверстия, дефлектор крепят к ней, применяя саморезы или болты. Если шахта выложена из кирпича, то фиксируют приспособление при помощи хомута

Важно, чтобы между дефлектором и каналом не оставались зазоры. Поэтому хомут затягивают плотно, а стыки заделывают герметиком

Для дополнительного улучшения тяги рекомендуют устанавливать дефлектор вытяжной вентиляции выше уровня крыши на 1,5 – 2 метра. В этом случае используют схему крепления устройства на отрезок трубы, которую затем монтируют на вентиляционный канал и крепят, используя металлические хомуты. Диаметр данной трубы должен быть немного больше диаметра основной шахты вентиляционной системы.

Хорошая вентиляция в доме обеспечивает чистоту воздуха, помогает поддерживать комфортную температуру и влажность. Поэтому, понимая, что такое дефлектор и его роль в вентиляции, отпадают всякие сомнения в вопросе установки устройства.

Процесс изготовления дефлектора

Для изготовления вам понадобится лист оцинкованного металла. Из инструментов будет необходимы ножницы по металлу, линейка, чертилка, дрель и устройство для соединения материалов заклепками.

Прежде всего, необходимо сделать на металле чертеж необходимых деталей.

  1. следует рассчитать один шаблон, с помощью которого можно создать чертеж диффузора в развернутом виде с правильным углом раскрива. Для этого следует воспользоваться формулой p=2πR. Для расчета, возьмите диаметр широкой части диффузора, умножьте значение на 3,14. Полученную цифру следует разделить на 10. Полученное значение будет одной стороной шаблона.
  2. Те же самые расчеты произведите с узкой частью диффузора. Далее воспользуйтесь таблицей и возьмите из нее высоту диффузора, после сего перенесите полученные данные на лист оцинковки. Этот шаблон является одной десятой от необходимого чертежа. Прикладывая шаблон друг к другу 10 раз (выше мы полученное в ходе расчета значение делили не 10), и прорисовывая линии можно создать правильный чертеж этой детали. Не забудьте добавить по краю 20 мм для соединения.
  3. После чего ее необходимо вырезать, используя ножницы по металлу.

  4. Соедините края изделия с нахлестом в 10 мм, просверлите отверстия и зафиксируйте края заклепками.

После всех манипуляций получилась самая сложная деталь – диффузор. Но на этом расчет дефлектора цаги еще незакончен.

Кольцо

  1. По условиям чертежа, два диаметра воздушного канала = диаметр кольца. После чего следует рассчитать длину окружности по знакомой формуле p=2πR и прибавить для соединения 20 мм. Это будет длина заготовки.
  2. По условию, ширина кольца равняется 1,2 d. Для расчета следует диаметр воздушного канала умножить на 1,2. Полученное значение будет шириной кольца.
  3. Перенесите полученные значения на лист оцинковки и вырежьте заготовку. После чего ее необходимо согнуть в форме кольца. Для крепления сделайте нахлест по 10 мм с каждой стороны.
  4. Просверлите отверстия и закрепите концы заготовки заклепками.

Зонт

Прежде всего, необходимо вычертить круг на листе оцинковки. Так как критичных размеров на чертеже не дано, то следует сделать его так, чтобы он по диаметру был 1,7-1,9d. Перенесите диаметр кольца на металл, и от центра круга проведите два радиуса так, чтобы угол между ними составлял 30°. Вырежьте этот сегмент и соедините края так, чтобы получился конус со значением диаметра в промежутке 1,7-1,9d. Края зафиксируйте заклепками.

Кронштейны

В качестве кронштейнов можно использовать полоски оцинковки, шириной 15-20 мм. Одной стороной закрепите крепление к внешней стороне диффузора, а вторую согните так, чтобы закрепит одновременно и кольцо, и зонт.

В каналах и воздуховодах. Но со временем в шахту может попасть мусор, каналы могут просто забиваться пылью, которая накрепко прилипает к их стенкам, в особенности если на них есть жировой налет. Все это уменьшает диаметр воздуховодов, что негативно сказывается на работе всей системы вентиляции.

Именно поэтому многие домовладельцы устанавливают на оголовках вентиляционных труб специальные устройства под названием дефлекторы.

Самостоятельное изготовление дефлектора

Вначале по чертежам необходимо сделать бумажные лекала

Поскольку дефлектор Григоровича относится к самым простым и легко воспроизводимым типам защитных турбо-устройств, имеющим несложную конструкцию, он больше всего подходит для самостоятельной сборки. Чтобы сделать дефлектор на вытяжную трубу своими руками, потребуются заготовки жести или оцинкованной стали с толщиной листа не менее 0,5 мм. Для сборки дефлектора также необходимо приготовить следующий комплект инструментов:

  • ножницы, предназначенные для резки жести;
  • молоток, электродрель и набор сверл;
  • сварочный агрегат любого типа;
  • разметочный комплект;
  • картонный лист;
  • саморезы и другие метизы (гайки и болты).

В качестве исходного материала выбран лист оцинковки толщиной 0,8 мм. Помимо них потребуется приготовить комплект стальных полосок заданной ширины. Самодельное устройство собирается в следующей последовательности:

  1. Просчитываются размеры проектируемого устройства, для чего используются готовые формулы, приводимые в Интернете.
  2. На картонном листе наносится разметка каждого из рабочих элемента будущей конструкции.
  3. Вырезаются шаблоны, которые после этого прикладываются один к другому, чтобы убедиться в совпадении контуров.
  4. Шаблоны размещаются на поверхности заготовленных стальных листов и обводятся.
  5. По полученной разметке с помощью ножниц вырезаются рабочие заготовки.
  6. На основе центральной части вырезается форма для диффузора, по краям которой проделываются отверстия для саморезов.
  7. Таким же образом формируется заготовка для наружного цилиндра дефлектора.
  8. На предпоследнем этапе сборки из 2-х полученных заготовок собирается колпак конусообразной формы.

В завершение по краям верхнего конуса делаются шесть надрезов, служащих для крепления опорных стоек. Последние вырезаются из стальных полос длиной 21 см и шириной 5 см. С их помощью две конусные заготовки своими кромками скрепляются между собой.

Размеры дефлектора цаги

внутренний диаметр,мм (d) высота дефлектора, мм (H) ширина диффузора, мм (D)
1 120 144 240
2 140 168 280
3 200 240 400
4 400 480 800
5 500 600 1000

В этой таблице приведены размеры, обозначение которых можно увидеть на следующем изображении: Обозначение размеров дефлектора цаги

Поскольку в таблице представлены далеко не все возможные варианты размеров, то проводя расчет, в рассмотрение следует взять следующие правила:

  • Оптимальной высотой для изделия считается та, которая вписывается в интервал от 1,6 до 1,7 от d;
  • Ширина диффузора должна лежать в пределах от 1,2 до 1,3 d;
  • Ширина защитного колпака – от 1,7 до любого удобного значения от d.

Итак, когда расчет сделан, то можно приступить к проектированию. Чертежи для себя лучше выполнять в большом масштабе.

Если опыта работы с металлом нет, и нет уверенности в правильности всех расчетов, то лучше тренироваться в изготовлении на картоне. Сперва из него вырезаются все детали. А уже потом эти детали, как клише, накладываются на лист металла и вырезаются.

Что касается скрепления деталей между собой или отдельных частей в деталях, то делать это можно при помощи болтов с гайками или же клепок.

Все операции с металлом лучше производить при помощи болгарки или ножниц по металлу. При этом не стоит забывать и про технику безопасности – работать необходимо только в перчатках и защитных очках.

Низовые ветра

Ветра низового типа вызывают затруднения в работе дефлектора. Именно поэтому большинство моделей оснащается специальными защитными элементами, которые позволяют устройству работать независимо от направления ветра и представляют собой ось с двумя подшипниками, расположенными на разной высоте. Дополнены они ширмой в форме полуцилиндра, флюгерным полотном и крышкой.

Принцип действия данного элемента прост. При изменении погодных условий, когда возникает низовой ветер, флюгерное полотно поворачивается и закрывает собой дымоход. Путь холодному воздуха преграждается, а отводимый дым беспрепятственно выходит.

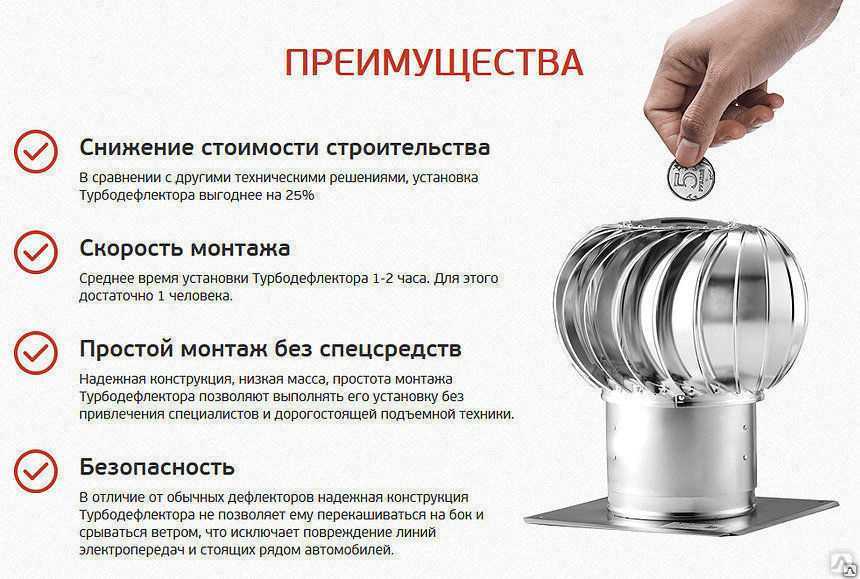

Лучшие турбодефлекторы

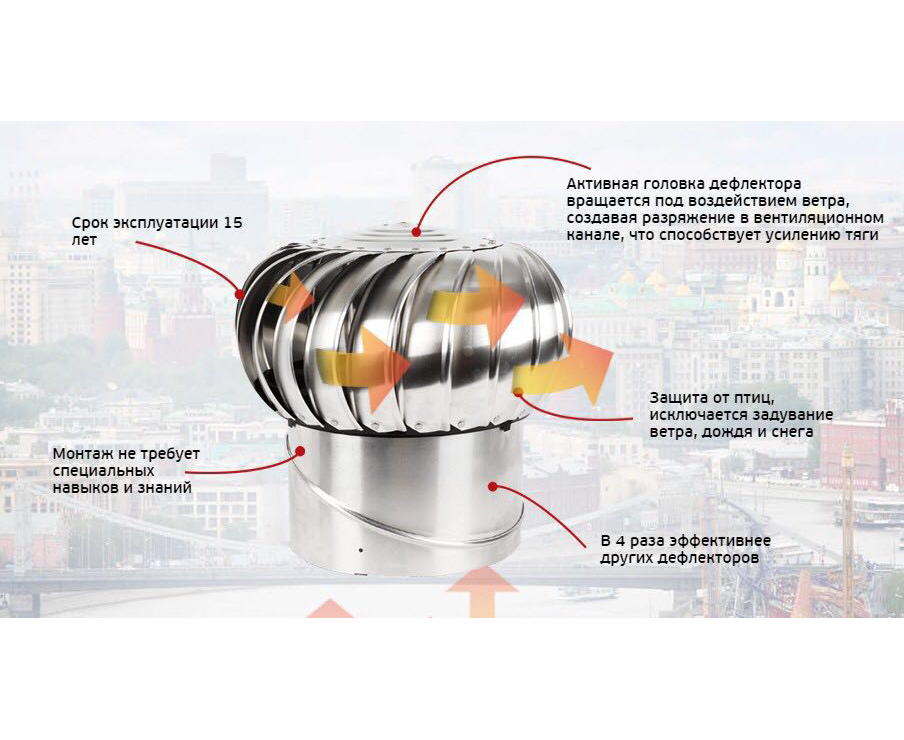

Турбодефлектор металлический оцинкованный, D 100 мм

Производство Россия, модель изготавливают из качественной оцинкованной стали толщиной в 0,45 мм, что делает ее легкой. Таким образом лопасти изделия вращаются даже при малейшем потоке ветра, увеличивая естественную тягу в вентиляционных тоннелях до 20%. За счет использования качественных материалов при изготовлении, срок эксплуатации достигает 15 лет. Конструкция прекрасно защищает от попадания природных осадков, мусора в вентиляцию.

Турбодефлектор металлический оцинкованный, D 100 мм

Достоинства:

  • внешний вид;
  • эффективно работает, независимо от того в какую сторону дует ветер;
  • долгий период эксплуатации;
  • легко устанавливается;
  • прекрасно работает даже при больших минусах на улице;
  • для работы на требуется дополнительная энергия.

Недостатки:

цена высокая.

Дефлектор крышный/ТД-150

Производителем турбодефлектора ТД-150, является Россия, используется модель на крышах жилых помещений, производствах, гаражах, подвалах, туалетах, количество устанавливаемых колпаков зависит от площади объекта. Устройство идеально подойдет, как дымовая насадка для дымоходных систем. В качестве материала для изготовления используют оцинкованную или нержавеющую сталь. Благодаря установке турбодефлектора тяга вентиляционных систем увеличивается до 20%, для получения более качественной работы устройства, рекомендуют устанавливать на трубы вентиляционных каналов, расположенных слегка под наклоном.

Дефлектор крышный/ТД-150

Достоинства:

  • вид устройства довольно симпатичный;
  • работает тихо, но эффективно;
  • металл из которого изготавливают;
  • увеличение тяги на 20%;
  • хорошая защита шахт от различного мусора и осадков.

Недостатки:

  • небольшие габариты;
  • высокая цена.

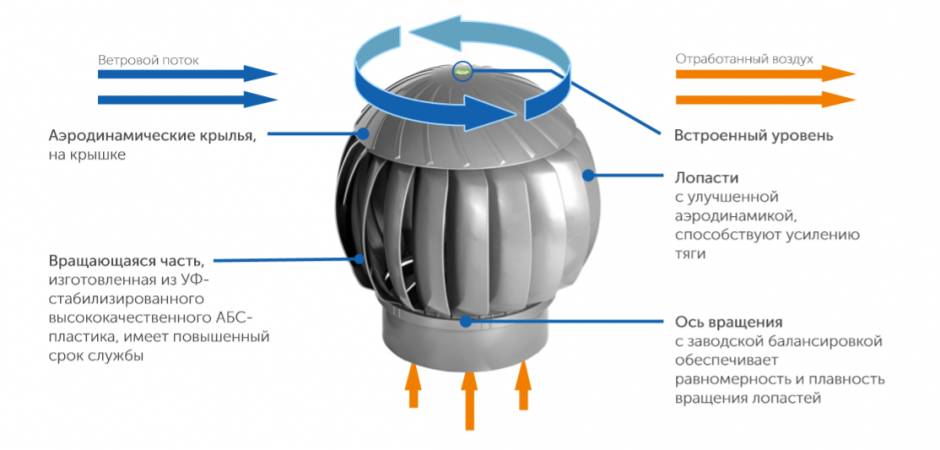

Турбодефлектор, турбина ротационная вентиляционная, D160, серебристый, пластик

Вентиляционный турбодефлектор D160 изготовлен в России производителем Нанотурбодефлектор.

Материалом изготовления является АБС-пластик. Его преимущественные характеристики – стойкость к атмосферным условиям, смене температурного режима, возможность установки даже для регионов с экстремальными погодными условиями, УФ-стабилизация. Материал также отличается ударопрочностью.

Конструкция довольно легкая, вес – чуть более 1 кг, при этом достаточно сбалансированная и прочная. За последнее отвечают специальные крепления и многочисленные ребра жесткости.

Прибор сконструирован так, что влага не при каких обстоятельствах не попадает на подшипники устройства.

Установочный диаметр дефлектора – 160 мм.

Стоимость: 2550 руб.

Турбодефлектор, турбина ротационная вентиляционная, D160, серебристый, пластик

Достоинства:

  • Высокая производительность;
  • Турбина вращается ровно;
  • Прибор можно использовать даже при суровых климатических условиях;
  • Не боится падений, механического воздействия;
  • Качественные подшипники обеспечивают бесшумное вращение.

Недостатки:

Нет, если не сравнивать прочностные характеристики пластика и металла/стали.

Изготовление дефлектора на дымоход своими руками

Конечно, при наличии инструментов и знаний, можно собрать практически любой устройство данного типа

Здесь важно учесть ряд нюансов и правильно провести все расчеты

Замеры и вычисления

На этом этапе нужно будет тщательно измерить внутренний диаметр дымоходной трубы. Конечно, если она устанавливалась недавно, этот показатель должен быть известен. Но стоит проверить лишний раз, чтобы не допустить ошибок при определении размеров будущей конструкции. Когда показатель внутреннего диаметра (d) получен, можно определить высоту насадки и ширину диффузора.

Внутренний диаметр (d, см) Высота насадки (h, см) Ширина диффузора (D, см)
12 14.4 24
14 16.8 28
20 24 40
40 48 80
50 60 10

Если внутренний диаметр дымоотводящей трубы не является стандартным, расчеты нужно проводить по формулам-соотношениям, представленным в таблице ниже.

Расчетный показатель Формула для расчета (где d — внутренний диаметр дымоходной трубы)
D диффузора 1.2 (1.3)хd
h конструкции 1.6 (1.7)хd
Ширина зонта 1.7 91.9)хd

Все измерения и подсчеты должны быть максимально точными. Только в этом случае систему можно будет собрать без проблем, не возникнет неприятных моментов в процессе эксплуатации.

Чертеж

Создание макета из бумаги — важный этап

Здесь важно следовать определенному алгоритму:

  1. Выполнить чертеж с учетом всех замеров и вычислений — в натуральную величину. Лучше брать плотную бумагу, поскольку в последствии необходимо будет вырезать части и сложить их в макет.
  2. Вырезать и попробовать совместить готовые детали. Если все подходит, значит макет готов к исполнению в натуре.

Раскрой и сборка из металла

Для сборки модели Григоровича понадобится:

  • лист оцинковки — рекомендованная толщина 0.32 мм. При желании можно использовать материал с другими параметрами — 0.5 или 0.25 мм;
  • стальная полоска — оптимальная ширина 3-5 мм;
  • короткие клепки из алюминия для соединения деталей — 4-6 мм.

Шаблон из бумаги аккуратно раскладывают на листе оцинковки, формируют выкройку маркером. Если необходимо, бумажные заготовки фиксируют на поверхности. Для вырезания используют ножницы по металлу. После того как все заготовки вырезаны, проводят обработку среза — немного загибают пассатижами (около 5 мм), простукивая молотком.

Далее:

  • диффузор — свернуть заготовку цилиндром, выполнить отверстия по шву и заклепать. Если нет заклепок, можно воспользоваться методом сварки. Главное — использовать полуавтомат, а не дуговую. Иначе велик риск прожечь металл насквозь;
  • внешний цилиндр — тот же принцип, что и выше;
  • колпак — аккуратно сворачивают заготовку в конус и скрепляют. С внутренней стороны (примерно 5 мм от края) просверлить несколько отверстий и прикрепить полоски из оцинкованной стали (4 штуки длиной 20 и шириной 5 см), последним придать П-образную форму.

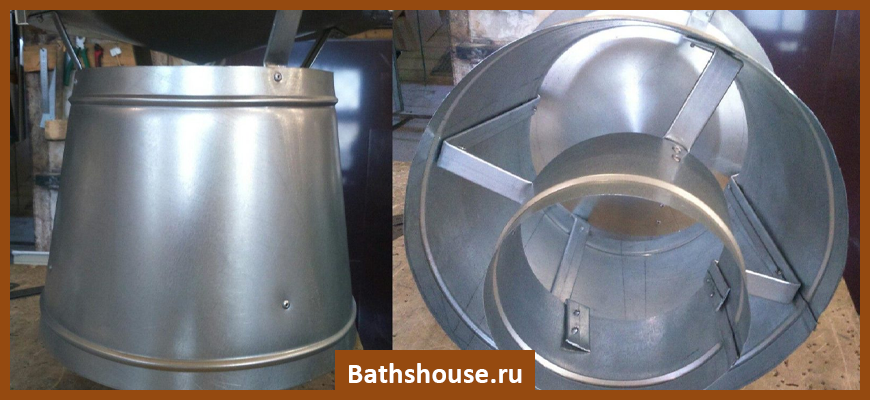

Теперь нужно соединить колпак и диффузор с помощью П-образных полосок. Полученная конструкция вставляется в цилиндр.

Алгоритм работ

  • Принять меры к безопасному проведению работ: надеть рукавицы, защитные очки.
  • Подготовить оснастку: линейку, дрель, ножницы или болгарку, маркер.
  • Приобрести материал: лист металла толщиной 0,3-0,5 мм.
  • Нанести размеры на картон. При этом не спутать: внутреннее сечение цилиндра должно быть таким же, как внешний диаметр вентиляционной трубы.
  • При вычерчивании диффузора добавляются с краю лишние 0,2 см на места соединений.
  • Все элементы компактно укладываются на металлическую полосу и вырезаются ножовкой или ножницами.
  • Конус формируется из вырезанного круга. От границы (по радиусу – от кромки до центра) ножницами выполняется надрез. Наложение одного края на другой проводится до сформирования конуса.
  • Края свернутого корпуса диффузора соединяются по кромке с запасом в 10 мм.
  • В местах соединений просверливаются отверстия. Крепление деталей между собой выполняют болтовым или клепочным соединением.
  • Изготовленные собственными руками кронштейны – это полоски из оцинкованной стали шириной 1,5-2,0 см.
  • Собранную конструкцию установить на верхнем участке трубы: нижний цилиндр фиксируется болтами, диффузор крепится кронштейном.
  • На фиксаторах компонуется колпак.
  • Все элементы конструкции прочно закрепляются болтовыми соединениями или заклепками строго по чертежу.
  • Регулировка тяги в канале при сильном ветре производится специальной задвижкой, установленной в нем.

При соблюдении правил изготовления и монтажа, а также владения навыками работ обустройство дефлектора ЦАГИ на крыше не потребует много усилий и затрат времени.

Выводы и полезное видео по теме

Стоит ли вообще устанавливать усилитель тяги при наличии газового котла, узнаете, посмотрев это видео:

Сделать своими руками турбодефлектор непросто, но некоторые умельцы все же делают это и успешно эксплуатируют. Смотрите об этом в видео:

Конструкций дефлекторов очень много, но нельзя забывать, что для отопления используется газ. Не все модели можно применять. Некоторые из них не подходят в принципе т.к. предназначены для вентиляции. Чтобы не перекрыть систему удаления дыма, нужно обязательно проконсультироваться со специалистом и получить разрешение на установку дефлектора.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Все элементарно просто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
