Центральные установки кондиционирования воздуха: устройство и разновидности

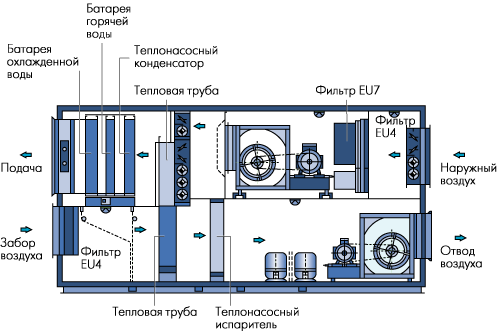

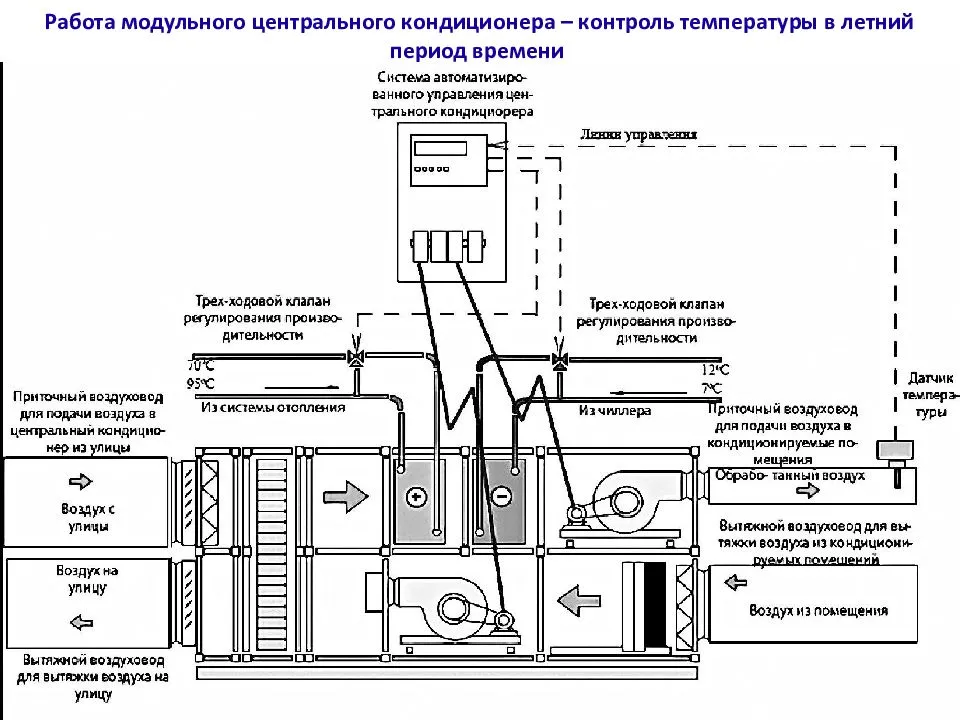

Конструкция системы

В общем корпусе центрального кондиционера размещены секции, исполняющие определенные функции. Их комплектация зависит от марки и типа оборудования.

Стандартный набор модулей:

• Секция вентиляторов. Назначение – обеспечение забора атмосферного воздуха и подача в кондиционируемые зоны. Используются приборы центробежного типа.
• Секция охлаждения. Теплообменник, состоящий из медных трубок, по которым циркулирует вода или фреон. В первом случае внешним источником холода является чиллер. При использовании фреона в качестве хладагента модуль соединяется с компрессорно-конденсаторным блоком.
• Секция фильтрации. Функция модуля — очистка закачанного воздуха. В кондиционере задействованы две группы фильтров: первичные и вторичные. На начальном этапе происходит очистка устройствами класса EU1-EU3, удаляющими до 60 % пыли. Вторая ступень – использование фильтров тонкой очистки EU5-EU6, задерживающих 90% загрязнения. Улавливающие элементы монтируются на раме с уплотнителем. Центральные установки для кондиционирования воздуха оснащаются синтетическими гофрированными, мешочными, абсорбционными, дезодорирующими фильтрами.
• Секция нагрева. Конструктивно напоминает модуль охлаждения (состоит из трубок). Комплектуется водяным, паровым или электрическим нагревателем.
• Секция увлажнения. Модуль представляет собой пароувлажнитель или оросительную камеру с форсункой. Проходящий воздух насыщается мелкой водяной взвесью. После секции устанавливается каплеуловитель, предотвращающий попадание влаги в другие части оборудования.
• Секция шумопоглощения. Для снижения интенсивности шума установлены звукопоглощающие пластины. Они изготавливаются из нескольких слоев минеральной ваты или стекловолокна. Пластины приглушают работу вентиляторов.

Как сэкономить на промышленной вентиляции?

Способов может быть множество, и они зависят только от Ваших пожеланий, но одно можно сказать наверняка – экономить на проектировании нельзя! От того, насколько тщательно и грамотно будет составлен проект, зависит функционирование системы в дальнейшем. Уменьшить стоимость вентиляции на производстве можно за счет экономии при эксплуатации: например, при установке VRF-системы, затраты на энергию при использовании которой минимальны.

Рекуператор в составе вентиляционного оборудования позволит сэкономить до 70% финансов, ведь в такой системе используется схема, когда отработанный нагретый воздух не выбрасывается из помещения, а идет на новый цикл, тем самым повышая температуру приточного холодного воздуха.

Вы можете отправить нам техническое задание на подбор промышленной вентиляции, и мы в короткие сроки предоставим для Вас готовое решение, которое будет гибким, экономичным, а главное при сервисном обслуживании безотказно работать на протяжении всего заявленного срока эксплуатации.

Принцип работы канального кондиционера

Канальная сплит система или канальное климатическое оборудование представляет собой стандартное устройство, внутренний блок которого имеет канальную конструкцию.

Рассматривая такой кондиционер (устройство и принцип работы) можно отметить, что у него все основные функциональные элементы (дросселирующий регулятор, компрессор, воздушный конденсатор) размещены в наружном блоке. Такие приборы используются для обеспечения комфортной температуры путем нагрева\охлаждения воздуха, а также для очистки воздуха от пыли и микрочастиц. Для нагревания воздуха в помещении могут использоваться модели, которые могут работать по принципу тепловых насосов. Канальные сплит-системы состоят из 2-х отдельных элементов (внешний и внутренней блоки, которые соединены магистралями для хладагента). Кондиционирование помещений осуществляет внутренний блок. Он может встраиваться в подвесной потолок или ниши из гипсокартона.

Принцип работы кондиционера в квартире предполагает перемещение тепловой энергии из помещения в окружающую среду с помощью холодильного контура, в котором находится холодильный агент — фреон. Основными элементами этого контура являются теплообменники (испаритель\конденсатор). В блоке, который устанавливается в помещении, находится испаритель, забирающий тепло из помещения, а конденсирующий теплообменник располагается в наружном блоке (он отдает тепловую энергию в окружающую среду). В качестве вещества транспортирующего тепловую энергию выступает холодильный агент – фреон.

Таким образом, основными устройствами наружного блока канальных систем кондиционирования являются:

• контур охлаждения. Он состоит из капиллярного патрубка, компрессора и конденсирующего теплообменника. Основная функция этого контура состоит в перемещении тепловой энергии из помещения в окружающую среду. С помощью магистралей хладагента соединены уличный и внутренний блоки. Контур охлаждения внешнего блока объединен с холодильным контуром, расположенным во внутреннем блоке, в одну систему.
• вентилятор конденсирующего теплообменника направляет воздушные потоки через конденсатор;
• управляющая автоматика обеспечивает контроль функционирования всех улов наружного блока и защищает их от поломок, вызванных перегрузкой и другими факторами.

Монтаж внешнего блока производится с учетом требований, которые описываются производителем в сопровождающей документации

Особое внимание следует уделить расстоянию между внешним и внутренним блоком, а также их высоте друг относительно друга. Поскольку внутренний блок располагается непосредственно в помещении, то его работа должна сопровождаться минимальным шумом, поэтому количество элементов холодильной магистрали в нем также минимизируется

Здесь находятся:

— испаритель с теплообменником;

— вентилятор;

— фильтрующий элемент;

— температурные датчики;

— приемник сигналов пульта д/у (в некоторых моделях может предлагаться, как дополнительная опция.

Использование канальных кондиционеров для бытовых целей возможно в том случае, если в помещениях достаточно высокие потолки.

Основные преимущества:

• Один внутренний блок может осуществлять кондиционирование нескольких комнат.
• Для увеличения процентного содержания кислорода внутри помещений можно добавлять свежий воздух.
• Монтаж оборудования (включая воздушные магистрали) может выполняться скрытым способом, что позволяет устанавливать кондиционер без нарушения дизайна интерьеров.
• Управление оборудованием может выполняться, как проводным, так и ИК пультом.

Отрицательные аспекты:

• При использовании одного блока для кондиционирования нескольких комнат, возможно обеспечение исключительно одинакового температурного режима для всех помещений.
• Для монтажа такого оборудования необходима достаточная высота потолков.
• Составление проекта разводки и расчет параметров оборудования могут выполнять только высококвалифицированные специалисты.

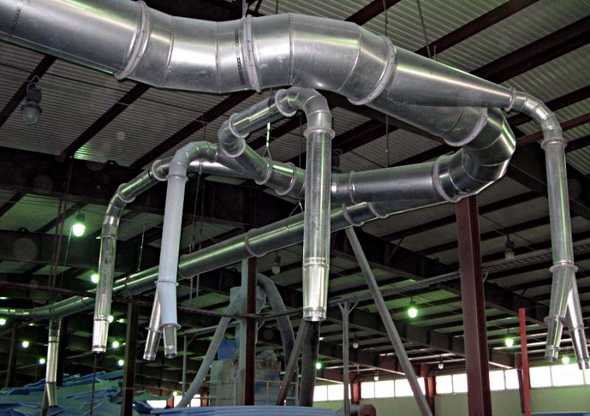

Роль очистки воздуха в промышленных вентиляционных системах

В современных вентиляционных системах огромную роль играет очистка загрязненного воздуха. Она бывает нескольких типов:

• Гравитационная. Как правило, это пылеосадочные камеры, которые применяются на производствах с сильным пылеобразованием. Они применяются для осаждения наиболее крупных частиц, в воздухе.
• Инерционная, сухого типа. Они могут быть циклонные и жалюзийные. Различаются по конструкции и компактности, но служат для очистки воздуха от неслипающейся пыли.
• Инерционная, мокрого типа. Эффективно удаляют пыль из воздуха методом его увлажнения.
• Тканевые фильтры. Они очищают воздух, накапливая его в специальной ткани.
• Пористые воздушные фильтры имеют свойство накапливать большое количество загрязнений из воздушного потока, в многочисленных порах фильтрующего элемента.
• Электрофильтры очищают воздух от механических примесей посредством их электрического заряда, после чего, загрязнения оседают на одном из электродов фильтра.

Существуют сорбционно-каталитические, акустические, плазмокаталитические фильтры, которые применяют для очистки воздуха в промышленных вентиляционных системах.

Основные этапы проектирования промышленной вентиляции

В проектировании промышленной вентиляции решающими факторами, которые влияют на выбор оборудования и его монтаж являются:

1. Расчет воздухооборота в каждом производственном помещении.
2. Основная задача, которую должна решать вентиляционная система.
3. Локализация выделяемых вредных веществ и ее предельно допустимые значения.
4. Выбор систем очистки воздушных потоков.
5. Технико-экономическое обоснование предполагаемого приточно-вытяжного оборудования.

Проектирование состоит из следующих основных этапов:

• Составление технического задания. Заказчик самостоятельно или с помощью специалистов занимается его разработкой. В тех.задании учитывается множество факторов, такие как: планировка производственных помещений, материал, из которых изготовлена постройка, толщина стен, количество и график работы персонала, некоторые особенности технологического процесса.
• Расчеты, которые производит инженер-проектировщик промышленных вентиляционных систем, руководствуясь нормативными документами и существующими стандартами. В расчеты входят такие значения как: Воздухообмен – это с какой периодичностью, воздух в помещении будет полностью заменяться на новый. Основным показателем этого значения будет .
• Климатические параметры для конкретной постройки. Расчеты производятся отдельно для холодного времени года, для переходного периода и для теплого времени года. Заказчик проекта сам определяет в тех. задании, какие микроклиматические показатели он хотел бы получить.
• Воздуховоды. Благодаря расчету воздуховодов выбирается оптимальный вариант материала, из которого они должны быть изготовлены, их сечения и формы.

Следующий этап проектирования — это выбор оборудования. Здесь учитываются экономическое обоснование целесообразности применения того или иного типа оборудования, произведенные ранее расчеты, особенности планировки помещения и технологического процесса.
Завершающий этап проектирования вентиляции промышленного объекта – это составление чертежей, схем, графиков и пояснительных записок. На основании этого, инженер проектировщик составляет технико-экономическое обоснование всего проекта.

Лекция 7. Вентиляция

1.Вентиляция производственных помещений

2.Назначение и классификации систем вентиляции

3.Естественная вентиляция

4.Искусственная вентиляция

Оконный моноблочный кондиционер

Крепится в оконном или дверном проеме. Имеет простой принцип работы — искусственно вентилирует воздух в комнате.

Плюсы агрегата:

• бюджетность.
• минимальные затраты на электроэнергию.
• практичность.
• простой монтаж.
• малые габариты.

Минусы:

• неэстетический внешний вид.
• невозможность установки в пластиковые окна.
• снижается освещение, и отпадает возможность использования жалюзи.
• система кондиционирования работает шумно, поэтому поставить такую вентиляцию, например, в спальню вряд ли получится.
• невысокая производительность.
• зимой в комнату может попадать холодный воздух.

Сравнение промышленных кондиционеров

Тип системы	Центральные и крышные кондиционеры	Системы чиллер – фанкойл	Мультизональные VRV и VRF системы
Области применения	Торгово-развлекательные центры, спортивные комплексы, театры и концертные залы, кинотеатры, рестораны и кафе, офисы open space.	Административные и офисные здания, гостиницы, торговые центры	Здания с высокими требованиями по комфортности помещений: гостиницы, офисы класса А, элитные коттеджи и т.п.
Вентиляция	Присутствует без дополнительных затрат. Соотношение наружного и внутреннего воздуха регулируется в смесительной камере.	Отсутствует. Требуются дополнительные затраты. Для вентиляции обычно используется центральный кондиционер, охлаждаемый от чиллера.	Отсутствует. Требуются дополнительные затраты. Обычно используется отдельная система вентиляции, либо внутренние блоки с возможностью вентиляции, например, канального типа.
Стоимость	Низкая – от 1800 р /кв.м.	Средняя – от 2700 р /кв.м.	Высокая – от 4000 р /кв.м.
Энерго-потребление	Высокое – около 80 Вт/кв.м	Среднее – около 60 Вт/кв.м	Низкое – около 35 Вт/кв.м (без компенсации теплопритоков от системы вентиляции)
Комплектация	Используется преимущественно оборудование одного производителя.	Используется одновременно оборудование разных производителей, большое количество дополнительного оборудования — насосы, теплообменники, аккумуляторные баки, запорные и регулирующие вентили.	Используется преимущественно оборудование одного производителя.
Проектирование	Выполняется специалистами высокой квалификации.	Выполняется специалистами высокой квалификации.	Возможно выполнить специалистам с минимальной подготовкой.
Монтаж	Монтажные работы трудоемкие и требуют больших затрат времени	Монтажные работы трудоемкие и требуют больших затрат времени	Монтажные работы достаточно просты и выполняются быстро.
Площадь под оборудование	Необходимо место для установки наружного блока (чиллера, компрессорно-конденсаторного блока или крышного кондиционера), центрального кондиционера, а также для прокладки магистральных воздуховодов большого сечения.	Необходимо место для установки чиллера, конденсатора, гидромодуля.	Необходимо место для установки наружных блоков.
Обслуживание	Необходимо регулярное обслуживание.	Необходимо регулярное обслуживание.	Не требует частого обслуживания.
Режим работы	Режим работы системы определяется централизованно.	Режим работы определяется как централизованно, так и индивидуально.	Режим работы определяется индивидуально.

Ведущие производители систем кондиционирования:

1. Системы кондиционирования Daikin
2. Кондиционеры Mitsubishi Electric и Mitsubishi Heavy

Центральные системы на базе чиллеров и фанкойлов

Широко распространенная конструкция – оборудование центрального кондиционирования на базе схемы чиллеров и фанкойлов. Чиллеры устанавливаются на крыше здания, фанкойлы – внутри комнат. Между ними монтируются коммуникации, чаще из металлопласта, так как хладагентом выступает вода, антифриз.

Обладает рядом преимуществ:

• возможность работать не только на обогрев/охлаждение, но и попеременная смена режимов;
• подключение к центральному отоплению позволяет экономить на энергопотреблении в зимнее время;
• стоимость монтажа ниже благодаря использованию водопроводных металлопластиковых труб;
• необходимый объем свежего воздухопритока подается установкой центрального кондиционирования, фанкойлы доводят его до нужных показателей для каждого пространства индивидуально;
• разнообразие месторасположения фанкойлов позволяет встроить его в любой интерьер (вместо радиаторов под окнами, безкорпусный фанкойл устанавливается за потолком, настенное, потолочное расположение);
• автономная регулировка температуры;
• чиллеры с тепловым насосом обогревают воздух в периоды межсезонья;
• длина коммуникационных трасс может достигать нескольких сотен метров без существенной потери качества.

Этапы монтажа

• Сборка секций (в состав центральных кондиционеров могут быть включены такие типовые секции, как внутренние и наружные воздушные клапаны, двух- и трехходовые секции смешения, секции фильтрации, секции воздухоохладительных / воздухонагревательных теплообменников, электрокалориферы, секция рекуперации, секция увлажнителя, вентиляторные секции с центробежными вентиляторами, секции шумоглушения, угловые и присоединительные секции);
• Соединение элементов крыши транспортных модулей (если агрегат предназначен для наружной установки);
• Установка теплообменников;
• Откачка конденсата из теплообменников;
• Подключение электрокалориферов;
• Электроподключение;
• Подключение электродвигателей вентилятора к сети питания.

Место монтажа:

• в подвале;
• на нулевой отметке;
• на этажах здания;
• на антресолях;
• в надстройках на кровле здания.

Монтаж центральных кондиционеров относится к разряду сложных, поэтому их установка требует высокой квалификации монтажников. Во многом качество работы кондиционеров зависит не столько от самого оборудования, сколько от качественно выполненного монтажа, применяемого оборудования, используемых комплектующих и расходных материалов.
В компании «ЕвроХолод» монтаж проводится специалистами монтажного отдела — только собственными монтажными бригадами, прошедшими специальное обучение и имеющими многолетний опыт по монтажу центральных кондиционеров. Все оборудование, комплектующие и расходные материалы отвечают самым высоким стандартам качества и надежности.

Источники

• https://www.AirVentilation.ru/TSentralnye-kondicionery.htm
• https://StrojDvor.ru/kondicionirovanie/vidy/centralnye-ustanovki-kondicionirovaniya-vozduxa-ustrojstvo-i-raznovidnosti/
• https://vozduhstroy.ru/kondicionery/centralnyj.html
• https://www.AirFresh.ru/tsentralnye-konditsionery.htm
• http://www.ovikv.ru/%D0%BA%D0%BE%D0%BD%D0%B4%D0%B8%D1%86%D0%B8%D0%BE%D0%BD%D0%B8%D1%80%D0%BE%D0%B2%D0%B0%D0%BD%D0%B8%D0%B5.html
• https://www.AirClimat.ru/TSentralnye-konditsioneryventilyatsiya.htm
• https://foundmaster.ru/climatic/sistemy-tsentralnogo-konditsionirovaniya-vozduha.html
• http://ventilationpro.ru/konditsionirovanie/sistemy-centralnogo-kondicionirovaniya-princip-raboty-ustrojjstvo-i-oblast-primeneniya.html
• https://EraKlimata.ru/uslugi/montazh-sistem-konditsionerovaniya/tsentralnoe-konditsionirovanie/

Рекомендации по проектированию климатических установок

Как правило, климат-устройства очистки, увлажнения внутрипространственной среды устанавливаются дополнительно к основной вентиляции строения. Именно поэтому проектирование систем кондиционирования воздуха должно обязательно учитывать совмещение с вентиляционной схемой. Рассмотрим основные рекомендации, основные критерии по проектированию, систем вентиляции и кондиционирования:

необходимо учитывать все конструктивные особенности строения, комнат/офисов, непосредственно вентиляционного устройства;
во время расчета необходимых параметров внутренней пространственной среды следует опираться на нормы, приведенные в СНиП;
разработку проектной документации рекомендуется проводить с помощью специальных программ. Это сведет к минимуму ошибки в расчетах;
на стадии выбора устройств по очистке отработанного воздуха также следует использовать компьютерные программы, выпускаемые производителями климатических устройств. Это дает возможность создать наиболее оптимальный вариант (или несколько) по соотношению стоимость-качество-функциональное оснащение;
рекомендуется составлять 2-3 варианта технико-коммерческого предложения с принципиально отличающимися решениями поставленных задач

Это даст возможность выбрать наиболее оптимальный вариант;
особое внимание стоит уделять проектам, где обязательно использование прецизионных установок. Здесь важна максимальная точность, очень точные расчеты параметров внутренней пространственной среды, микроклиматического баланса;
при использовании сложного, многоступенчатого устройства желательно комплектовать итоговый пакет документов рекомендациями по его эксплуатации.

Функционирование системы

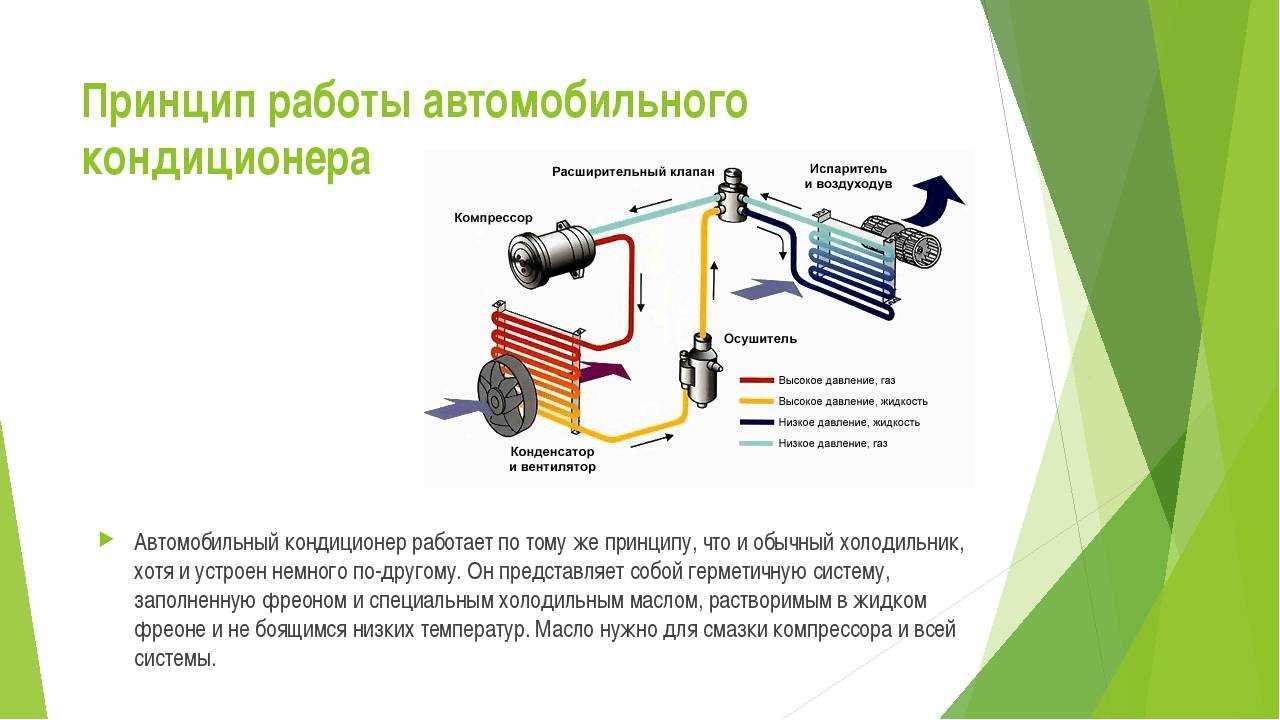

Рассмотрим, как работает кондиционер. Начнем с принципа работы сплит системы кондиционера. Итак, сплит-система состоит из таких компонентов.

Наружный блок кондиционера

Здесь имеется конденсатор с обдувающим его вентилятором и компрессор. Таким образом, самые шумные узлы оказались на улице, в чем и состоит основное достоинство сплит-систем.

Рассмотрим принцип работы компрессора кондиционера. Компрессор сжимает хладагент до давления в 20 – 25 атм, вследствие чего его температура повышается до 90 градусов. Дешевле всего обходятся поршневые компрессоры, но их надежность оставляет желать лучшего, особенно если на улице холодно. Этого недостатка лишены более дорогие спиральные компрессоры.

Принцип работы сплит-системы на охлаждение

Модели, в которых вентилятор наружного блока вращается с постоянной скоростью, работают эффективно только в узком диапазоне температур наружного воздуха. В более «продвинутых» кондиционерах скорость вентилятора плавно или ступенчато регулируется в зависимости от температуры.

Через капилляр фреон понемногу продавливается в трубку, ведущую ко второй части прибора. Она называется…

Внутренний блок

Здесь помещен испаритель, который также обдувается вентилятором. Кроме этого, имеется плата управления, воздушный фильтр и поддон для сбора конденсата (сбрасывается по дренажному шлангу).

Давление фреона в испарителе составляет 4 – 5 атм, при этом он остывает до температуры менее 10-ти градусов.

По типу внутреннего блока (ВБ) сплит-кондиционеры делятся на такие виды:

• Настенные: ВБ помещается на стене в верхней ее части. Охлажденный воздух подается непосредственно в помещение.
• Кассетные: устанавливаются по центру потолка с тем расчетом, что все коммуникации будут спрятаны потолком подвесным. Сам ВБ имеет такие же габариты, что и стандартная потолочная плитка – 60х60 см. Мощные модели имеют двукратный размер – 120х60 см. Охлажденный воздух также подается непосредственно в помещение, но, в отличие от настенного варианта, сразу по четырем направлениям. Благодаря этому удается эффективно охлаждать помещение с гораздо большей площадью.
• Канальные: ВБ канального типа полностью прячется за подвесным потолком, а подача охлажденного воздуха осуществляется по сети воздуховодов. Таким образом, при помощи одного ВБ можно охлаждать воздух в нескольких комнатах.

Устройство внутреннего блока кондиционера

Большинство современных кондиционеров может работать в двух режимах:

1. Работа кондиционера на холод: это обычный режим, при котором конденсатор размещается снаружи, а испаритель – в помещении.
2. Работа кондиционера на тепло.

В кондиционерах, способных работать в режиме отопления, наружная и внутренняя части контура могут меняться ролями: внутренняя становится конденсатором, а наружная – испарителем. Для этого в контур добавляется перемычка и 4-ходовой клапан, который направляет хладагент в ту или иную магистраль.

Особенность кондиционеров обогревателей состоит в том, что их тепловая мощность в 3 – 4 раза выше потребляемой электрической мощности, тогда как у обычных электрообогревателей оба эти параметра имеют равные значения.

Система вентиляции

Вентиляция и кондиционирование воздуха в квартире или доме осуществляется при помощи различных устройств и конструкций. В их число входят системы, обеспечивающие:

• приток воздуха — клапаны вентиляции для окон, стен и дверей;
• вывод загрязнённого воздуха — вытяжки на кухне, каналы в ванной;
• охлаждение воздушных масс — кондиционеры, вентиляторы;
• подогрев — тепловые завесы.

Согласно нормам строительства, нормальный воздухообмен в жилых домах должен обеспечиваться за счёт общих систем вентиляции. Они представляют собой протяжённый канал, идущий из подвала дома к чердаку, имеющий многочисленные выходы в каждой квартире.

Широко распространена промышленная вентиляция и кондиционирование, которую монтируют на предприятиях и в других зданиях нежилого назначения:

• в производственных помещениях;
• на складах и цехах;
• в офисных центрах;
• на рынках и торговых центрах.

Такие системы значительно отличаются от тех, что применяются в жилых многоквартирных домах. Как правило, здесь используется более мощное и габаритное оборудование: развитые системы кондиционирования и обогрева, масштабные вытяжки и вентиляторы.

Кондиционеры для производства

Технология кондиционирования производственных помещений – неоднозначная задача, которая требует для себя комплексного решения

Здесь важно учесть тот момент, что поддержание температуры осуществляется не только для комфорта персонала, который находится в помещении, но еще и для обеспечения бесперебойной работы оборудования, так как выход его из строя может повлечь за собой простой производства

Стоит учесть не только температурные показатели, но и влажность, которую следует поддерживать на оптимальном уровне – это нужно помнить при выборе кондиционера.

Системы кондиционирования производственных помещений

Обычно кондиционеры для подобных нужд выбираются большой мощности и устанавливаются к уже существующей системе вентиляции. Дело в том, что кондиционер не меняет состав воздуха – он забирает его из помещения, охлаждает и выбрасывает обратно. Вентиляция же обеспечивает приток воздушных масс с улицы, тем самым осуществляя насыщение воздуха кислородом.

​

Самой подходящей и незначительной по затратам на эксплуатацию системой кондиционирования на производстве можно назвать автономные агрегативные системы. Широкий модельный ряд с разным набором функций и экономичное содержание делает их одними из самых эффективных решений для промышленных помещений.

Как и любая другая система кондиционирования воздуха, кондиционер на производстве включает в себя внутренние блоки и наружные – первые осуществляют приток холодного воздуха, а вторые – отвод теплого.

В том случае, если нужно охлаждение оборудования или конкретных рабочих зон, то внутренние блоки монтируются непосредственно над ними. Не следует забывать, что на производствах, где существует выброс мелких частиц в воздух, необходимо создание полноценной вытяжной вентиляции.

Разновидности промышленных систем

Микроклимат в коммерческих, производственных и других помещениях большой площади поддерживается при помощи одной из шести разновидностей кондиционеров.

Мультизональные системы (VRF и VRV)

Начнем обзор промышленных кондиционеров с одних из самых популярных устройств. На один внешний блок мультизональной системы кондиционирования приходится несколько внутренних. Они могут состоять из нескольких десятков разнообразных внутренних блоков (напольных, кассетных, консольных и настенных). Протяженность трубопроводов между блоками может достигать 200 и более метров, а максимальный перепад высоты в системе может составлять 50 метров и более.

Модульная структура позволяет быстро модернизировать, расширять или ремонтировать сплит-систему. Возможность замены отдельных блоков уменьшает трудозатраты и материальные расходы на ремонт и модернизацию систем.

Температура в помещениях поддерживается за счет регулировки потока хладагента, проходящего через теплообменник. За это отвечают электронные модули, которые управляют клапанами в зависимости от температуры воздуха.

Чиллеры

Эти системы применяются для кондиционирования зданий большой и средней площади. Чиллер может быть расположен снаружи и внутри здания. Теплоноситель охлаждается (нагревается) в чиллере, после чего направляется по трубопроводу в фанкойлы. А сам чиллер охлаждается отдельным внешним блоком. Это тоже один из самый популярных типов крупных многозональных систем.

Чиллер включает полный комплект элементов холодильного оборудования и не только:

• конденсатор;
• компрессор;
• испаритель;
• запорную арматуру;
• автоматику.

Система монтируется на кровле, неиспользуемых открытых площадках и других неэксплуатируемых площадях.

По сравнению с привычными сплит-системами, кондиционеры типа «чиллер-фанкойл» имеют следующие преимущества:

• нелимитированное расстояние между блоками;
• независимая работа каждого потребителя (фанкойла);
• возможность наращивания мощности и поэтапного ввода объекта в эксплуатацию.

Крышные

В эту категорию входят блоки, предназначенные для установки на плоской кровле. В случае монтажа на покатой крыше, оборудование крепится при помощи каркасов и кронштейнов.

Кроме стандартных агрегатов кондиционера, он включает системы рекуперации и подогрева воздуха. Этот тип оборудования применяется в промышленных цехах, на стадионах и прочих крупногабаритных помещениях. Воздух, проходящий через воздухозаборник, тщательно фильтруется и нагревается либо охлаждается, проходя через теплообменник. После этого вентиляторы распределяют воздух между помещениями через систему воздуховодов.

Крышные кондиционеры рассчитаны на работу в сложных погодных условиях. Их прочные корпуса выдерживают температурные перепады, ветер и осадки.

Преимущества крышных систем:

• надежность;
• простота монтажа относительно других промышленных систем;
• экономия полезного места.

Шкафные

В отличие от крышных, шкафные системы кондиционирования монтируют непосредственно в охлаждаемом помещении. Устройства отличаются высокой мощностью — до 100 кВт на нагрев/охлаждение и применяются для круглосуточного поддержания постоянной температуры.

Конструкция шкафного кондиционера выполнена в виде моноблока с конденсатором, охлаждаемым водой или воздушным потоком. Изделия предназначены для напольного размещения. Некоторые модели позволяют подключить дополнительные элементы:

• выносные конденсаторы;
• воздухопроводы;
• водяные или электронагреватели;
• увлажнители;
• перераспределительные воздушные камеры.

Устройства с водяным охлаждением отличаются меньшей стоимостью и простотой монтажа, однако не работают без подключения конденсатора к системе водоснабжения. Такие кондиционеры нагревают воздух встроенными ТЭНами.

Прецизионные

Разновидность шкафных кондиционеров, разработанная для поддержания температуры и влажности с минимальными отклонениями от заданных показателей. Прецизионные системы устанавливаются в серверных, на фармацевтических предприятиях и высокоточных производствах.

Проектирование кондиционирования

Проект системы кондиционирования учитывает сотни параметров:

• общая площадь и объем здания, а также величина и количество отдельных зон – напрямую зависит мощность оборудования;
• число этажей и ответвлений коридоров;
• количество и локализация людей – учитывается как тепловыделение, так и степень аэрации (от 20 до 80 м³/час на человека), а также деятельность людей в помещении;
• расчет величины всех теплопотерь (например, географическое расположение строения, ориентация стен на стороны света – согласно СНиП 2.01.01-82);
• расчет величин тепловыделения от техники, машин, отопления;
• нормы противопожарной безопасности (например, по СП2.13130.2009);
• расчет расхода воздуха. Учитываем подсосы и потери через неплотности. Данный показатель исчисляется отдельно для каждого периода года (холод, тепло, переход);
• учет распределения шумовых характеристик.

От этих и многих других параметров зависит расчетное количество и мощность устанавливаемых агрегатов.

Сечение и длина воздуховодов напрямую зависит от плана здания:

• учитываются все выступы и ниши,
• учитывается расположение людей и оборудования.

Услуги по кондиционированию

• Проектирование систем кондиционирования
• Монтаж систем кондиционирования
• Обслуживание кондиционеров
• Диагностика кондиционеров
• Пуско-наладка систем кондиционирования

Источники

• https://kondicionershik.ru/promyshlennye-kondicionery/
• https://vsservice.ru/170-proizvodstvennye-pomeshcheniya.html
• https://www.vidstroi.ru/kondicionirovanie/promyshlennoe-kondicionirovanie
• https://AviMos.ru/category/ventilyatsiya-i-konditsionirovanie/
• https://www.AirVentilation.ru/Kondicionirovanie-proizvodstva.htm
• https://www.PromKlimat.ru/Osnovnye-harakteristiki-promyshlennyh-konditsionerov.htm
• https://www.AirClimat.ru/konditsionery-dlya-zdaniy-i-predpriyatiy.htm
• https://www.akruks.net/article/sistema_konditsionirovanija/p553-promyshlennye-sistemy-kondicionirovaniya/
• https://ventilyatsiya.pro/services/konditsionirovanie/proizvodstvennyh-pomeshcheniy/
• https://www.air-ventilation.ru/Konditsionirovanie-proizvodstvennnogo-pomescheniya.htm

Преимущества, недостатки центральных установок

Плюсы центрального кондиционирования:

• высокая степень надежности, эффективности в эксплуатации;
• возможность отрегулировать температурный, влажностный режим не только для отдельной комнаты, но и для условно разделенных зон внутри общего пространства;
• режим вентилирования;
• подача свежего очищенного воздухопритока определенного объема;
• установленное дополнительное оборудование доводит подаваемый воздухопоток до соответствия нормативному регламенту;
• низкий уровень рабочего шума;
• блок автоматического управления самостоятельно регулирует режим подачи воздушных масс, степень добавления свежего воздухопритока, степень увлажнения, осушения, очистки, охлаждения, обогрева потока и т.д.

К недостаткам относятся:

• сложная схема установки, требующая проведения монтажных работ по прокладыванию сети воздуховодов, трубопроводов, вентиляционных вытяжек и т.д.;
• высокая стоимость оборудования, установки, дальнейшего технического обслуживания;
• для более гибкого управления температурно-влажностными характеристиками воздухопотока необходим монтаж дополнительного оборудования;
• крупные габариты внешнего блока системы, требующие установки на крыше, отдельного технического помещения, либо целого этажа с необходимым объемом уличного воздухопотока для охлаждения.

Использование центральных установок кондиционирования предполагает обслуживание крупных зданий, многочисленных комнат, больших зон торговых, общественно-культурных пространств. В этом случае высокие материальные затраты на оборудование, установку могут быть оправданы преимуществами центральной системы, ее экономичностью, эффективностью.

Разновидности центральных кондиционеров

Приточно-рециркуляционный центральный кондиционер

В зависимости от внутреннего устройства агрегаты делятся на несколько типов:

• Прямоточные. В системе используется только наружный воздух. Кондиционеры устанавливаются в зданиях, где повышено загрязнение воздуха пылью, токсичными парами, микроорганизмами. Недостаток прямоточного оборудования в затрате больших мощностей на обогрев и охлаждение.
• Рециркуляционные. По каналам циркулирует смесь приточного и вытяжного воздуха. Рециркуляция бывает полная или частичная. Воздух из помещений очищается, увлажняется или сушится, затем отправляется обратно. Вариант подходит для помещений, не имеющих опасных выделений.
• Оборудование с рекуперацией. Кондиционеры используют тепло вытяжного воздуха, чтобы частично нагреть уличный. В специальных теплообменниках (рекуператорах) происходит обмен температурой или смешивание воздушных масс. Система обеспечивает меньший расход электроэнергии.

https://youtube.com/watch?v=nMLZOad1kIw
