Дренажный насос: особенности применения и обслуживания

Популярные насосы

Практика показывает, что самые популярные — дренажные погружные насосы со встроенным поплавком. Если требуется устройство для полива, то можно выбрать дренажный насос без поплавка с напором 8 м и производительностью до 10 м3/мин, изготовленный из пластика, что соответствует оборудованию эконом-класса.

Что касается производителя, то наиболее известны зарубежные  марки Pedrollo (Италия), Makita (Япония), Керхер, GARDENA (Германия), Grundfos (Дания). Вполне конкурентно способным является отечественный насос с поплавком Джилекс Дренажник. Кому отдать предпочтение? Как говорится «на вкус и цвет товарища нет». Успехов!

Выбор насоса в зависимости от откачиваемой среды

Еще один частый вопрос при покупке: как выбрать дренажный насос в зависимости от вида откачиваемой среды. Откачиваемая среда может иметь следующие характеристики:

1. Чистая вода. Это относится к жидкостям необязательно чистым, но содержащим твердые частицы размерами не более 5 мм.
2. Грязная вода. Жидкость, содержащая твердые частицы от 5 до 35 мм.

Насос, который допускает размер примесей до 38 мм, отлично справится с грязной водой

Дренажный погружной насос обычно защищается специальными сетками для просеивания частиц. Работа дренажного насоса должна проходить при таких условиях:

• Запрещается перекачивать воду, содержащую тряпки, палки, камки и другие длинноволокнистые материалы.
• Температура выкачиваемой среды не должна быть выше 35оС. Это зависит от того, что перегрев мотора не допускается за счет охлаждения при перекачке прохладной воды.
• Не использовать в средах с горюче-смазочными веществами.

Нередко бытовые дренажные насосы используют в канализационных стоках. Но эта среда достаточно агрессивна и содержит множество твердых частиц, размеры которых превышают предельные показатели для отдельных механизмов.

Основные составляющие дренажного насоса

Принцип работы дренажного насоса заключается в использовании центробежной силы, которая создается с помощью рабочего колеса с лопастями специальной загребающей и направляющей формы. Это создает напор, позволяющий поднимать жидкость выше или перекачивать на определенное расстояние. Как правило, насосы для воды имеют вид цилиндра, в одной части располагается ротор и статор, которые работают от электросети и заставляют крутиться рабочее колесо. На другом конце располагается отверстие для поступающей воды, само рабочее колесо и выходное отверстие.

Насос состоит из двух главных составляющих — двигатель и насосный узел, которые находятся в герметичном корпусе

Поверхностный и погружной насос для дренажа несколько отличаются друг от друга. Поверхностное устройство обладает дополнительным шлангом для всасывания воды, поэтому его иногда называют самовсасывающим. В комплектацию погружного входят  поплавковые выключатели для насосов.

Устройство «поплавок»

Все агрегаты, которые оснащены поплавковым выключателем, работают в автоматическом режиме. Это позволяет исключить постоянный надзор за уровнем загрязненной жидкости, не допуская переполнения емкости. При этом оборудование не будет работать и вхолостую. При достижении жидкостью наивысшей установленной отметки насос автоматически включается. После того, как уровень воды снизится до минимального уровня, устройство автоматически выключится.

Минимальный уровень отключения лучше выставить выше отметки в 0,5 см. Это позволит избежать перегрева оборудования в будущем при условии наступления экстренной ситуации. При этом ни один из элементов не выйдет из строя в случае отклонения от требований по эксплуатации.

Сам датчик может быть:

• установлен отдельно (в большинстве случаев);
• расположен внутри корпуса (работает на основе сенсора).

Расположенные вне корпуса поплавки изготавливаются из специального пластика, у которого внутри находится небольшой металлический шарик и выключатель, подсоединяется который непосредственно к сети. В зависимости от уровня жидкости происходит замыкание внутренних контактов при помощи все того же шарика. Размыкание происходит по тому же принципу. А вот переключатель электрического типа может быть расположенным и вне корпуса. Для соединения с устройством будет использован тросик или шнур. Автоматические поплавки бывают:

• тяжелые;
• легкие.

В зависимости от модели устройства длина шнура может составить от 2 до 10 м. В большинстве случаев погружные модели оснащены встроенными датчиками. Подобные устройства куда удобнее эксплуатировать. В этом случае расположенный на корпусе элемент не сможет зацепиться и повредиться об какие-либо выступы или камни, расположенные в емкости. Однако подобные устройства со встроенными поплавками используются лишь для откачки чистой жидкости.

Его основными функциями являются:

• управление устройством;
• автоматизированный датчик уровня (контроль за уровнем).

Принцип работы поплавкового выключателя

Как же работает поплавковый выключатель при наполнении и опорожнении емкости?Осуществляется такой процесс следующим образом:

• дренажный насос со встроенным поплавком при наполнении резервуара отключает выключатель при всплытии, когда заполняемая емкость станет полной. При опускании на дно устройство включится при пустом баке;
• автоматическая станция водоснабжения будет включена, когда поплавковый выключатель окажется на поверхности, а резервуар станет заполненным. Станцию устройство отключит, когда поплавок опустится на дно, а емкость станет пустой;
• выключатель подаст команду на закрытие клапана или задвижки с сервоприводом в случае поднятия на поверхность. В этом случае резервуар наполнится. При опускании на дно откроется клапан или щеколда, и емкость станет пустой.

При использовании в канализационной системе поплавок включит фекальный дренажный насос, если всплывет на поверхность, поскольку колодец заполнен и выключит агрегат, опустившись на дно, так как резервуар опустеет (про

Условия работы

Несмотря на то что дренажные насосы легко справляются с перекачиванием сточных вод, их технические характеристики ограничиваются степенью загрязнения жидкости

Важно, чтобы данный параметр не превышал допустимых значений

Высокое содержание песка, крупных камней, грязи, ила может отрицательно сказаться на работе данного устройства. То есть установка дренажного насоса в подвале может быть предусмотрена для устранения затопления, но если потребуется осушить водоем, под днище агрегата подкладывается твердая платформа с ровной поверхностью. Если же фронтом работ является строительная площадка, то оптимальным вариантом станет мощный фекальный насос с измельчающим механизмом.

Что представляет собой «поплавок»

Дренажные насосы с поплавковыми выключателями работают в автоматическом режиме, что позволяет избежать переполнения накопительной емкости и не допускает работу двигателя «всухую» в случае отсутствия воды в резервуаре. Устройство отключает насос при уменьшении уровня жидкости ниже выставленного предела и включает при повышении объема стоков выше допустимой отметки.

Поплавок представляет собой специальный датчик, который может быть:

• встроенным в корпус (аквасенсор);
• отдельно расположенным (классический вариант).

Выносные поплавковые выключатели изготавливаются в виде герметичных коробочек из пластика, внутри которых располагается металлический шарик и выключатель, подсоединенный к электросети. В зависимости от того, на каком уровне в данный момент находится поплавок, внутренние контакты при помощи шарика замыкаются, либо размыкаются. Электрический переключатель может быть расположен и вне емкости. В этом случае с поплавком его соединяет специальный трос или синтетический шнур.

Автономные поплавковые выключатели, в свою очередь, подразделяются в зависимости от плотности сточной жидкости на:

• легкие, устанавливаемые в системах водоотведения, а также водоснабжения;
• тяжелые, предназначенные для фекальных, дренажных и дождевых сточных вод.

В зависимости от модели оборудования, выносные поплавки комплектуются кабелями длиной 2-10 метров.

В последнее время на рынке появились погружные дренажные насосы со встроенным в корпус поплавком. Такое устройство при эксплуатации показало себя с более выгодных позиций. Выключатель не сможет зацепиться за неровности или лечь на какой-либо выступ, расположенный в емкости, в том числе на верхнюю часть насоса, от чего не застрахована «плавающая коробочка». Но при выборе оборудования со встроенным поплавком следует учитывать тот факт, что такой насос может быть предназначен только для чистой воды.

Поплавковый выключатель выполняет сразу две функции:

• датчика уровня воды;
• элемента управления насосом.

Обслуживание дренажного насоса

Помимо контроля над фильтрами нельзя забывать о поплавках. Эти конструктивные элементы могут нуждаться в настройках, обслуживании. Чаще всего необходимость в обслуживании или ремонте возникает при работе с загрязненной средой. Если вы перекачиваете исключительно чистую воду, трудности в процесс эксплуатации возникают крайне редко.

Поплавковые выключатели, работающие в загрязненной среде, производители советуют раз в месяц. Для чистки поплавка нужно использовать лишь поток воды. Если вы упустите этот момент, есть риски некорректной работы дренажного насоса. Он может прилипать к насосу или трубам. Все это приведет к неправильному измерению уровня воды в системе.

Если шарик застрял в поплавке, вы можете исправить его самостоятельно. Также вы сами можете подкрутить поплавок, зафиксировать крепежи. Выйти из строя может амортизатор. В этом случае потребуется его замена. Следите за состоянием проводки. Если произошел обрыв, нужна полная замена или устранение проблемы с помощью изоленты. Нужно объективно оценивать целесообразность ремонта дренажного насоса. В некоторых случаях проще будет купить новое оборудование.

Принцип работы и устройство

Все оборудование, несмотря на разновидности модификаций, обладают одинаковым принципом действия и оснащены поплавковым выключателем, ротором, двигателем, нагнетательной камерой, статором и рабочим колесом. Мощность, производительность и срок эксплуатации зависит от качества сальников, которые предназначены для воздухонепроницаемости электромотора. В дорогостоящих моделях их изготавливают из керамики, а корпус из чугуна или нержавеющей стали, которым свойственна высокая устойчивость к механическим воздействиям и образованию коррозии (ржавчины).

Управление насосной станцией происходит за счет поплавкового выключателя, который в автоматизированном режиме запускает и останавливает привод. Представляет собой пластиковую коробку, внутри которой находится электрический переключатель и стальной шарик.

Принцип работы погружного насоса с внутренним поплавком заключается в том, что откачиваемая жидкость поступает в функциональную камеру, где под воздействием давления и поворотов движущегося колеса она поднимается вверх, охлаждая привод.

READ Как установить моды для властелин колец битва за средиземье 2

Все дренажные насосные станции с автоматическим поплавковым переключателем делятся на несколько групп в зависимости от места их расположения.

Разновидности

Все дренажные насосы со встроенным поплавковым выключателем разделяются в зависимости от варианта их расположения – выделяют погружные и поверхностные инструменты.

• Погружной – оснащается герметичным корпусом, благодаря чему он может работать даже при полном погружении в воду. Отличается большой мощностью, во время функционирования практически не издает шум. Стоит также отметить высокую эффективность и универсальность. Но, если корпус повредится, отремонтировать его сложно, в некоторых случаях даже невозможно. Насос быстро загрязняется, поэтому его надо часто чистить.
• Оборудование с внутренним поплавком – устройство включает в себя резиновый шланг или трубу из ПВХ, которая погружается в сточную жидкость, корпус же остается на поверхности грунта. Плюсом инструмента является простая установка и обслуживание. Но во время перекачки жидкости, такой насос издает много шума.
• Фекальные насосы – предназначены для откачивания жидкости из септиков и выгребных ям. К преимуществам относится высокая мощность. В устройстве есть дополнительная деталь – сетка, измельчающая крупные отходы. Бывает погружной и поверхностный насос.
• Вертикальные модели – оснащаются вертикальным поплавковым выключателем, который осуществляет автоматическую выкачку жидкости из замкнутых пространств. Зачастую такое оборудование применяют для осушения сломанных трубопроводов. Также их можно использовать, как обычные дренажники.

Частые причины сбоев и способы устранения своими руками

При работе насосной автоматики часто наблюдаются сбои, часть из которых можно устранить своими силами. Наиболее частые причины неправильной работы:

• неисправность насоса;
• потеря герметичности в гидроаккумуляторе, из-за чего он не держит давление;
• засорение патрубка, связывающего блок автоматики с водяной системой;
• нарушение целостности мембраны автоматики;
• подгорание контактной группы автоматики;
• неправильно отрегулированный блок.

Скачки давления могут вызвать повреждение водонагревательной аппаратуры вследствие гидравлических ударов. Если насосная станция часто включается и выключается, что делать и как устранить неисправность своими силами, должен знать любой хозяин.

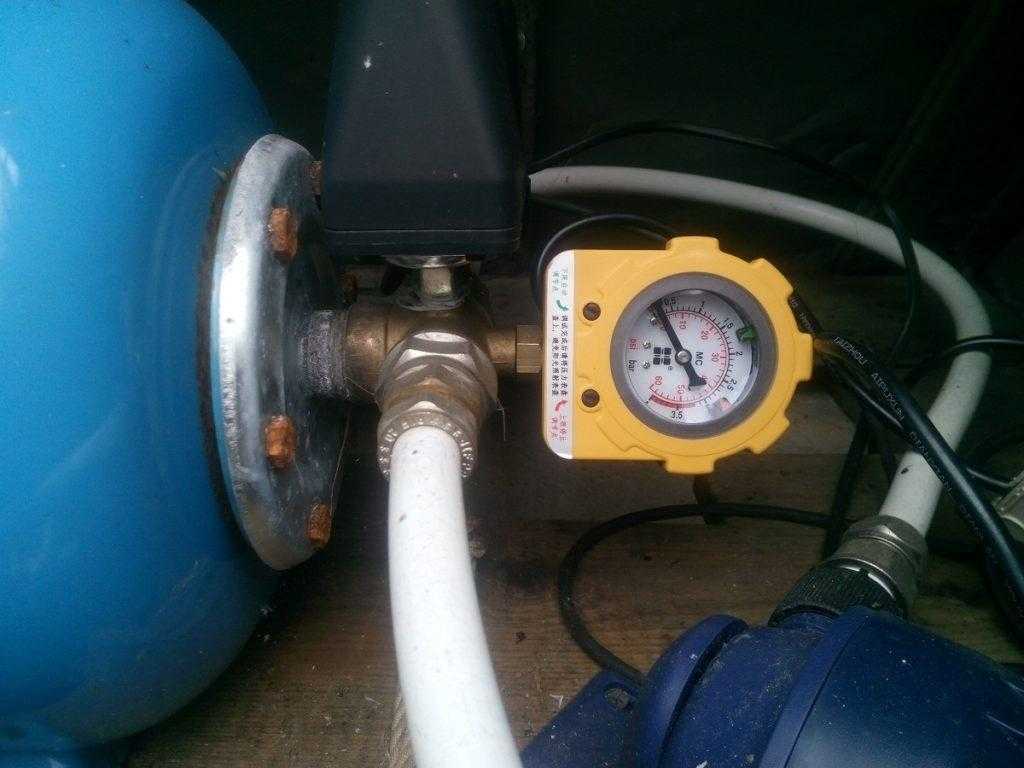

Сбой в работе регулятора давления

Неисправность автоматики проявляется в том, что она либо постоянно включена, несмотря на высокий напор в магистрали, либо не включается совсем. Мощные устройства, включенные через блок автоматики, могут вызвать подгорание или залипание контактов из-за высоких протекающих токов или искрения в моменты переключения. Неисправная контактная группа подлежит замене, но часто приходится менять блок автоматики в сборе.

В состав регулятора входит гибкая мембрана, соединенная со штоком. Напор воды давит на мембрану, заставляя сжиматься регулировочную пружину высокого давления. При достижении необходимой величины пружина вызывает размыкание контактов. Пружина низкого давления давит на мембрану, заставляя ее отклониться в противоположную сторону. Пока напор в системе высокий, ничего не происходит, но при снижении мембрана со штоком отклоняется и контакты реле замыкаются.

При обрыве мембраны теряется связь между давлением в магистрали и штоком автоматики, который управляет работой контактов. При этом нарушается герметичность системы. Здесь также требуется замена блока.

Сбой в работе регулятора давления.

При высокой жесткости воды или большой загрязненности часто засоряется отверстие в патрубке автоматики. При этом вода перестает поступать к мембране, и автоматика “не видит” состояние системы. Для ремонта достаточно прочистить отверстие.

Часто по незнанию пользователи сбивают настройки блока автоматики. При неправильно выставленных параметрах он будет функционировать неверно. Для регулировки нужно снять крышку блока. Там находятся 2 пружины с регулировочными гайками.

Малая пружина отвечает за максимальный напор, при котором происходит отключение питания. Большая пружина регулирует включение при снижении давления. Порядок действий при регулировке следующий:

1. Отключить питание.
2. Открыть кран водоразбора.
3. Накачать воздух в гидроаккумулятор до необходимого значения.
4. Закрыть кран и подать питание.
5. Регулировкой гайки малой пружины добиться отключения насоса при достижении нужного давления.
6. Открыть кран и отрегулировать давление подключения большой пружиной.
7. Проверить разницу давлений включения и отключения и при необходимости повторить регулировку.

Неисправности нагнетающего модуля

Для повышения напора в существующей системе водоснабжения к насосной станции подключают нагнетающий насос, представляющий собой асинхронный двигатель. При неисправности обратного клапана давление в системе не будет поддерживаться на необходимом уровне, что вызовет частое включение.

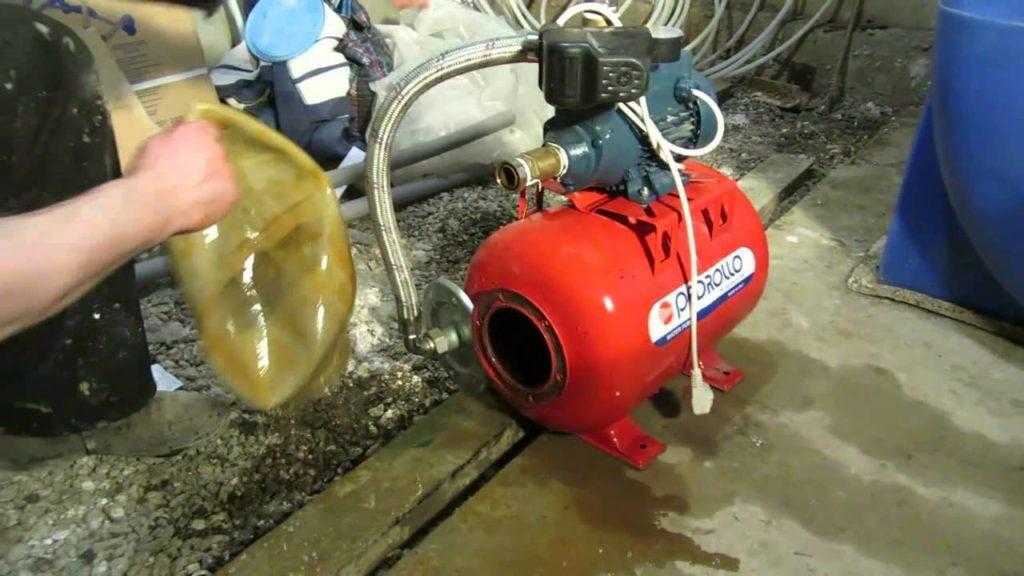

Нарушение давления в аккумуляторе

Для того чтобы снизить нагрузку на оборудование, сделать реже частоту его подключений и поддерживать напор в системе постоянным, в гидроаккумулятор насосной станции закачивается воздух, отделенный резиновой мембраной. При работе насоса вода поступает также и в аккумулятор, вызывая через мембрану сжатие находящегося там газа. При включенном водоразборе мембрана заставляет поступать запасенную жидкость в магистраль.

Нарушение давления в аккумуляторе.

При неисправном гидроаккумуляторе давление воды при открытых кранах падает почти моментально, заставляя включаться насос.

Повреждения могут быть следующими:

• механическое повреждение мембраны;
• утечка воздуха через неплотно затянутые соединения;
• утечка газа через нагнетающий штуцер аккумулятора.

Классификация по методу установки

Дренажный насос всегда является частью дренажной системы, в которую кроме самого механизма входят дренажные трубы, дренажные колодцы. Дренажная система может быть стационарной, которая решает конкретные ежедневные задачи по поддержанию водного баланса, полива и удалению грунтовых вод. Или же переносной для единичных случаев, например, для аварийной откачки воды из подвала.

В зависимости от объемов перекачиваемой воды существуют следующие виды дренажных насосов:

По отношению к верхнему уровню жидкости различают:

• Поверхностный. Такой агрегат, как правило, устанавливается на поверхности земли рядом с дренажным колодцем, вытягивает воду через погруженную дренажную трубу и отводит ее через другую трубу в назначенную емкость.
• Погружной. В этом случае корпус механизма опускается непосредственно в колодец ниже уровня поверхности воды.
• Полупогружной. Только часть механизма опускается в жидкость. Применяется в тех случаях, когда требуется осушить подвал или как дренажный насос для колодца, то есть когда глубина заполненных водой резервуаров не позволяет погрузить устройство полностью.

3 Поплавковые выключатели

Отдельной категорией механизмов для автоматизации является поплавковый выключатель. Такая конструкция является элементом автоматических дренажных электронасосов, или устанавливается на, простой в комплектации, погружной аппарат. Устройство регулируется по уровню жидкости в источнике.

Представлен поплавковый выключатель пластиковым поплавком, электрическим кабелем, контактной группой и шариком, которые расположены внутри поплавка. Сам поплавок герметично закрыт и заизолирован полимерной смолой. Внутри него расположено три провода (коричневый, синий, черный), два из которых, замыкаются металлическим шариком, по достижении нужного уровня поплавком. Третий провод заизолирован. При необходимости смена контактов позволяет устанавливать другие режимы работы.

Принцип работы устройства следующий:

Работа поплавкового включателя для насоса

1. Поплавок свободно плавает в жидкости. Когда ее количество поднимается до определенной нормы (регулируется грузиком в некоторых моделях), срабатывает рычаг, шарик замыкает контакты. При этом включается электронасос и выкачивает жидкость из резервуара.
2. Когда уровень воды достигает критической отметки, шарик откатывается, размыкает контакты и заставляет прибор отключаться.

Поплавковый механизм применяется при температуре среды от 0 до 60 градусов. При этом электрический кабель аппарата напрямую монтируется к контактной группе двигателя. Поплавок является самым дешевым вариантом автоматизации насосной техники.

Поплавок

Дренажные насосы с поплавковыми выключателями функционируют в автоматическом режиме, благодаря чему предотвращается переполнение накопительной емкости и предотвращает работу двигателя, если нет воды. Поплавок – это специальный датчик, который встраивается в корпус или отдельно устанавливается, с его помощью пользоваться оборудованием легче. Автономные поплавковые выключатели делятся в зависимости от плотности сточной воды на легкие и тяжелые. Зависимо от модели насоса, поплавки оснащаются кабелями длиной 2–10 метров.

Если оборудование не работает или конкретные его детали вышли из строя, например, поплавок, его нужно разобрать. Отремонтировать его своими руками несложно. Чтобы устройство вовремя выключалось, необходимо выполнить регулировку. Минимальный уровень отключения лучше установить выше 0,5 см. Такой показатель предотвратит перегрев оборудования при непредвиденной ситуации.

От чего зависит количество?

На количество эксплуатируемых поплавков воздействует установленный пульт управления и модель насоса. Также в большой степени количество дополнительных деталей и число выключателей. Чтобы сделать работу оборудования более эффективной, специалисты советуют монтировать дополнительные штанги, от которых зависит работоспособность инструмента. Места их монтажа и количество фиксируются в проектном решении или же определяются по ходу установки.

Доброго дня, уважаемые читатели блога nasos-pump.ru

В рубрике «Насосы» рассмотрим еще один вид насосов используемых в биту и промышленности – это дренажные погружные насосы. Дренажные погружные насосы применяются для откачивания чистой или слегка загрязненной воды из погребов, приямков, резервуаров и колодцев, для автоматического опорожнения котлованов и шахт, поддержания в сухом состоянии затопленных построек и подвалов, для снижения уровня воды, в случае, если загрязненная вода не может быть отведена под естественным уклоном в канализацию. Насосы применяются также для перекачивания мало загрязненной, дождевой и промывочной воды. Дренажные насосы не используются для перекачивания воды, содержащей крупные загрязнения, например, песок, волокна или фекалии, а также не используются во взрывоопасных средах. Данные насосы могут монтироваться как стационарно, так и в мобильном, переносном варианте.

Устройство дренажникого насоса

В корпусе аппарата установлены:

• Защитная сетка на днище прибора. Предотвращает попадание мусора и крупных деталей на крыльчатку.
• Рабочее колесо (крыльчатка). Вращаясь, создает разряженную среду вокруг себя, за счет чего поглощается жидкость.
• Подшипниковый щит. Защищает электродвигатель, ротор и вал от попадания влаги.
• Ротор задает энергию вращения для крыльчатки.
• Вал считается элементом двигателя, проходя через всю полость агрегата, присоединяется к ротору.
• Конденсатор служит включателем.
• Поплавок. Расположен снаружи прибора, в опущенном состоянии не дает двигателю запуститься, предотвращая перегрев от сухого хода.
• Кабель. Предназначен для подачи электроэнергии.

Комплектация и сборка

Выключатель поплавковый имеет несложную конструкцию, которая включает в себя следующие комплектующие:

• плавающий корпус из пластика, с электропереключателем и рычажным устройством для переключения контакта.
• стальной шарик, корректирующий места расположения поплавка и рычажного устройства.
• кабель, подключенный к переключателю, в состав которого входят три проводка: общий, подсоединенный к закрытому контакту, подсоединенный к открытому контакту электропереключателя. Как правильно подключить поплавковый выключатель подскажет прилагаемая инструкция.

Как только поплавок опускается вниз два проводка (синего и черного цвета) замыкаются. В случае перехода поплавка вверх уже два других проводка (черного и коричневого цвета) замыкают цепь. Проводок, не обеспечивающий подключение приспособления, необходимо заизолировать.

В качестве изоляции от проникновения влаги служит полимерная смола, а термопластичная резина, используемая в изготовлении корпуса и покрытия кабеля, надежно защищает от влияния химических факторов.

На корпусе поплавка отсутствуют поры, что не способствует образованию загрязнений и проникновению мелких частиц песка или пыли (они просто соскальзывают с поверхности). В итоге он отлично держится на воде.

Устройство типового дренажного насоса

Способность перекачивать воду с мелким гравием, большим включением песка, органических остатков – весьма полезное качество, когда нужно откачать воду после затопления или осушить пруд. Дренажные агрегаты рассчитаны на работу в подобных условиях, но превышение нагрузки нередко приводит к поломкам.

Познакомиться с внутренним наполнением аппарата лучше сразу после покупки, чтобы представлять, какие детали могут выйти из строя в случае засорения или поломки. Для этого не обязательно вскрывать корпус или производить разборку – достаточно изучить схему, которая прилагается к инструкции по подключению и обслуживанию прибора.

Аппараты для частного использования на дачных участках не отличаются большой мощностью или сложной начинкой. В отличие от тяжелого промышленного оборудования, они компактные, относительно легкие (средний вес – 3-7 кг), состоят из стальных или пластиковых деталей, хотя для производства промышленных моделей и некоторых бытовых до сих пор используют чугун.

Главные составные части погружного механизма – насосный узел, качающий воду, и электродвигатель, вращающий вал с лопастями. Двигатель находится внутри прочного корпуса, который выполнен из нержавеющей стали или из усиленного полипропилена и является двойным. Между наружными и внутренними стенками циркулирует вода, препятствуя охлаждению.

Современные модели оснащены термозащитой, срабатывающей при перегрузке устройства. К осевому валу прикреплена крыльчатка – винтовое устройство, подающее жидкость внутрь корпуса. При включении агрегата крыльчатка начинает вращаться, забирать снаружи воду и проталкивать ее вдоль стенок к выпускному отверстию. На смену первой порции воды приходит следующая – и так до остановки механизма.

Регулирует периодичность работы поплавковый выключатель. Он следит за уровнем жидкости в резервуаре или естественном водоеме, при его резком снижении выключает аппарат в автоматическом режиме.

Как видите, устройство дренажного насоса достаточно простое, и если вы когда-нибудь разбирали и чистили погружной колодезный насос, то справитесь и с этой категорией оборудования. Немного отличается фекальный агрегат, имеющий дополнительный узел для размельчения слишком крупных частиц.

Конструкция устройства

Пишите, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы, размещайте фото по теме статьи.

Тяжелые выключатели. В зависимости от места использования агрегата, функции поплавка могут отличаться.

Применение поплавковых датчиков с вертикальным расположением штока встречается намного чаще, нежели горизонтальных указателей.

Они должны находиться в разных сторонах корпуса так, чтобы шарик между ними мог замыкать контакт. Такая поломка встречается достаточно часто, и не только на дренажном оборудовании, провод мягкий и гибкий, но не прочный, порвать его случайно очень просто, но и отремонтировать тоже не сложно. Затем выключатель подключают к насосу, и устройство может использоваться по назначению.

См. также: Методика замера петли фаза ноль

Принцип действия поплавкового датчика

Поплавок изменяет своё положение, потому что внутри находится воздух. Вторая метка должна соответствовать верхнему. Нужно обеспечить следующий алгоритм работы насоса.

Если уровень воды снизился, то поплавок опускается, открывая клапан и доступ к подаче воды. К самым распространенным поломкам агрегата относятся прогорание контактов в электрокабеле, повреждение изоляционного слоя, нарушение герметичности корпуса и проникновение туда влаги.

Подведение проводов, которые присоединены к поплавковым выключателям, выполняется с применением хомутов. Установка погружного насоса с поплавком в колодец В зависимости от длины провода от груза до поплавка, значения, при которых помпа включается, либо отключается, будут меняться. Как выбрать поплавковый датчик уровня для сточных вод?

Принцип работы насосных станций

Чистая, полезная и полностью безопасная вода с колодца во дворе является самым распространенным решением проблемы доступа питьевой воды в загородном доме.

Это именно тот случай, когда давно опробированные устройства не нуждаются в рекламе. Колодцы просты в эксплуатации, неприхотливы в чистке и долговечны в сравнении с дорогостоящими цистернами или скважинами.

С помощью современных технологий производители не стали нарушать работающую, функциональную систему, лишь доработали ее для вашего удобства.

Насосные станции разной мощи и принципа работы, упростят процесс забора воды, исключая долгие и утомительные механические подъемы воды из колодца и ее транспортировки в дом.

Вне зависимости от принципа работы насосные станции имеют схожее строение основных деталей. Так, в общую структуру входит – насос, емкость для хранения забранной воды (гидроаккумулятор) и связующие их детали(реле, клапаны и прочее).

Благодаря насосной станции вода не сразу попадает из колодца в ваш кран. С помощью реле, которое регулирует давление внутри системы, вода из колодца откачивается насосом, затем попадает в емкость и хранится там до момента открытия крана.

Когда гидроаккумулятор опустошается, насосная станция включает насос и повторно производит забор воды. Работа и выключение станции происходит лишь при необходимости, в других случаях весь механизм находится в «спящем» режиме, не расходуя дорогостоящую электроэнергию.

Дополнительные детали механизма, вроде обратного клапана, обеспечивают корректную работу устройства, вспомогательный фильтр гарантирую чистку, поступающей к вам на стол, воды, а реле контролирует забор воды, не допуская осушения колодца.

Картина выглядит ясно, и для понимания сути и проблем в работе насосной станции особые навыки не нужны. Поэтому когда насосная станция часто включается и выключается что делать и как поступить, вы можете решить самостоятельно без посторонней помощи.<

Для чего нужен поплавок

Поплавок – важный элемент насоса, предназначенного для перекачивания воды. Он позволяет регулировать уровень жидкости в емкости и защищать прибор от поломок при работе на сухом ходу. Поплавковые выключатели помогают значительно уменьшить количество мусора, который проникает в систему, тем самым повышая период эксплуатации оборудования.

Перед использованием дренажного насоса следует посмотреть обучающее видео

К основным задачам поплавков можно отнести:

• Регулирование работы основной помпы;
• Повышение ее результативности;
• Сигнализатор переливов;
• Датчик количества воды.

Сигнализатор количества жидкости требуется для исключения функционирования насосного оборудования на сухом ходу. Зачастую все это приводит к короткому замыканию. Монтирование поплавка может осуществляться самыми различными способами. Перед этим обязательно нужно убедиться в том, что потребляемый ток меньше максимально допустимого, указанного в инструкции.

Для проведения монтирования поплавка нужно изначально надеть грузило на кабель и определить его свободный ход. Затем зафиксировать грузило на кабеле при помощи защелки и закрепить кабель на наружной стороне емкости.

Дренажный насос – удобное и надежное приспособление, предназначенное для откачивания загрязненной воды из подвала, колодца и других емкостей.

Особенность конструкции

Принцип действия и схема дренажного насоса

С помощью таких аппаратов можно принудительно откачать жидкость из скважины, фонтана, бассейна, колодца или водоема. А также возможно перекачать воду из одного резервуара в другой. Особенностью данного изделия является наличие выключателя. Этот элемент конструкции отвечает за своевременное отключение, чтобы насос не работал впустую.

Стандартный дренажный насос с поплавковым выключателем относится к машинам, позволяющим настраивать требуемый уровень. Он считывает информацию со встроенных аквасенсоров и отключает машину, если жидкости стало слишком мало. Такая особенность конструкции повышает защиту и надежность аппарата.

Насос погружной для водоснабжения схема подключения

Колодезный насос опускают в источник строго по его центру, чтобы избежать касания поплавком стенок, его привязывают к жесткой поперечной трубе, уголку, металлопрофилю, вставленных в пробитое отверстие в стенках вместе с напорной трубой водопровода. Второй вариант – подвешивание насоса на поперечную опору, расположенную поверх колодезных стенок, более прост, но для подключения к водопроводной линии, расположенной под землей, все равно придется спускаться в колодец. Расчетной точкой установки насоса от поверхности земли является глубина промерзания грунта в зимнее время, вся система водопровода углубляется на расстояние около 0,5 ниже этой отметки.

Для подачи воды в дом обычно используют трубы из полиэтилена низкого давления (ПНД), специально рассчитанные для использования в системах водоснабжения. Напорная труба присоединяется к электронасосу пластиковым фитингом, ее дальнейшее подключение к водопроводной линии также производят с помощью переходной угловой пластиковой муфты, при подаче в дом с помощью арматуры для ПНД линия легко подключается к внутренней водопроводной системе.

Насосное оборудование подключают по стандартной схеме с использованием реле давления, манометра, гидроаккумулятора (позволяет  в системе поддерживать давление), применяя специальную фитинговую сантехническую арматуру ( пятивходовой штуцер). В отличие от скважинных видов, реле сухого хода из автоматики управления можно исключить – погружной агрегат от перегорания обмотки защищен поплавковым выключателем.

Рис. 10 Схемы подключения колодезного электронасоса
