Таблица давления и температура кипения фреона r-410a в кондиционере

Оборудование и материалы для работы

Чтобы произвести самостоятельную заправку домашней сплит-системы, купите, а лучше – арендуйте небольшой набор оборудования:

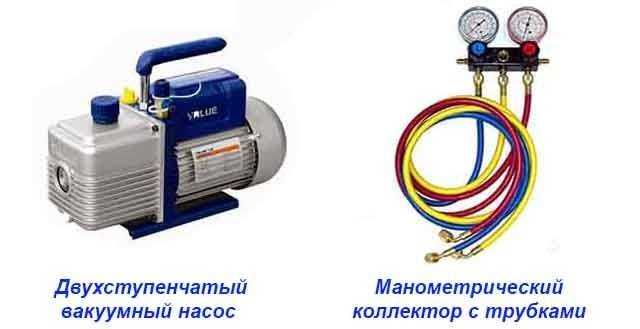

  • насос вакуумный двухступенчатый, оснащенный обратным клапаном;
  • коллектор манометрический со смотровым окошком и комплектом шлангов;
  • электронные напольные весы;
  • ключи рожковые и шестигранники размером 5—8 мм (возможно, найдутся в домашнем хозяйстве).

Дальше нужно правильно выбрать фреон для кондиционера, ориентируясь по заводскому шильдику на внешнем блоке либо инструкции по эксплуатации охладителя. В табличке указана марка хладагента и заправочная норма, выраженная в килограммах (или граммах).

При выборе типа хладона воспользуйтесь простыми рекомендациями:

  1. Покупайте фреон, указанный на бирке, другие марки не подойдут. Наиболее распространен двухкомпонентный газ R410а, реже встречается R22 либо R134a (в автомобилях). Хладон R12 считается устаревшим и потому снят с производства.
  2. Арендуя манометрический коллектор, обязательно сообщите марку используемого хладагента. Прибор и шланги, работавшие с фреоном R22, нельзя применять для заправки газа R410а, поскольку в них добавлены разные масла – на минеральной и синтетической основе соответственно.
  3. Для подсоединения манометрической станции к сервисным портам сплит-системы, работающей с хладагентом R410а, используется специальный переходник.
  4. Вес хладона рассчитывайте с запасом. На продувку шлангов уйдет примерно 50 грамм плюс 30 г на каждый лишний метр магистралей, если их длина превышает 3 м.
  5. Для большинства кондиционеров, установленных в квартирах, достаточно 1 кг фреона с учетом запаса. Можно взять в аренду вместе с баллоном либо купить в отдельной емкости.

Сифон позволяет закачивать жидкий хладагент через трубку, ставить емкость вверх дном не нужно

В некоторых типах баллонов предусмотрен встроенный сифон, изображенный на схеме. Такие резервуары не требуется переворачивать для заливки хладона в жидком состоянии. Осведомитесь о типе баллона у продавца либо арендодателя.

Существует специализированный электронный прибор, обнаруживающий мелкие дефекты труб и соединений, — течеискатель фреона. Если эффективность охлаждения снизилась, но явных протечек в кондиционере не обнаружено, измеритель поможет найти свищ размером с человеческий волос. При необходимости прибор можно арендовать, покупать — дорого и бессмысленно.

Рабочее давление и температура воздуха в сплит-системе

Несмотря на многие неблагоприятные факторы, благодаря практическим наблюдениям специалистов по обслуживанию сплит-систем можно представить следующие приблизительные показатели давления. Если в магистрали закачен хладагент R410 при уличной плюсовой температуре 24-28 градусов, то давление будет 6,4 Бар, а при показателях 12-15 градусов – составит 5 Бар.

В случае заполнения контура фреоном R22 и при таких же показаниях температуры, давление уже будет 4,3 и 3,3 Бар, соответственно. Но этим цифровым данным можно доверять лишь при соответствии параметров, перечисленных выше, к тому же при отсутствии причин низкого давления, определяющих утечку газа.

О недостающем объеме фреона свидетельствует:

  • несоответствие показателей настроенного режима и фактических значений;
  • постоянно работающий компрессор;
  • образование инея на вентилях и соединениях трубок или теплообменнике;
  • потеки масла.

При обнаружении хоть одной из этих неисправностей, необходимо обратиться в сервисный центр.

Высокое или низкое давление при работе сплит-системы

При работе системы охлаждения давление нагнетания из компрессора связано с температурой испарения и скоростью циркуляции хладагента. А также, с давлением конденсации, объемом хладагента и производительностью компрессора и его коэффициентом сжатия. Поэтому перед началом проверки кондиционера надо установить манометр на трубку холодильного контура, чтобы следить за давлением нагнетания. Его отклонение от нормы может помочь определить неисправность кондиционера.

Причины повышения давления нагнетания в сплит-системе

Если давление нагнетания выше нормы, это может быть связано с уменьшением циркуляции хладагента, повышенной температурой охлаждающей среды и избыточным количеством хладагента, а также с повышением тепловой нагрузки. Все эти факторы приводят к увеличению циркуляции хладагента и повышению его температуры конденсации. При высокой температуре среды эффективность переноса (рассеивания в окружающую среду) тепла снижается. В результате возрастает температура конденсации. При избыточном количестве хладагента жидкий хладагент занимает часть конденсационной трубки, при этом площадь поверхности теплообменника, на которой происходит конденсация, снижается, а температура возрастает.

Причины снижения давления нагнетания в сплит-системе

Если давление нагнетания ниже нормы, это может быть связано с недостаточным коэффициентом эффективности компрессора, недостаточным объемом хладагента в системе, понижением тепловой нагрузки или засорением фильтра кондиционера. Все эти факторы приводят к уменьшению циркуляции хладагента и понижению его температуры конденсации.

Нехватка хладагента возникает, как правило, из-за утечек на вальцовочных соединениях медных труб. Первые признаки утечки фреона можно заметить визуально — появляются потеки масла на гайках, сервисные порты и примыкающие к ним трубки покрываются инеем. Все совсем плохо, если при этом образовалась снежная корка на ребрах испарителя.

Как узнать, что в сплит системе снижен уровень рабочего давления? Необходимо следить за наличием следующих факторов:

  • При проверке показания манометра сильно отличаются от заявленных в техническом паспорте кондиционера
  • На поверхности испарителя появился иней или произошло его обледенение
  • Короткий промежуток в работе компрессора

Хладагент R22

В 90% всех кондиционеров в качестве хладагента используется R22. Его потенциалозоноразрушениязначительно ниже R12 и составляет 0,05 единиц. В качестве его замены используют R134а, R407с, R410A. У всех трех видов опасныйозоноразрушающийпотенциал равен нулю.

R22 –низкотоксичен, стабилен, не горюч.

Характеристики и свойства

Несмотря на безопасные озоновые характеристики, заменители R22 имеют другие недостатки, связанные с техническими характеристиками хладагента.

Для хладагента, используемого в кондиционировании, важно иметь:

  • Высокую эффективность в работе.
  • Хорошие теплофизические, термодинамические свойства.
  • Низкую стоимость.
  • Не токсичность и пожарную безопасность.

Хладагент на основефторхлоруглерода(фреон) обладает всеми этими характеристиками. Отличия свойств и безопасности зависит от содержания в соединении основных компонентов: хлора, водорода и фтора.

Так, если в соединении хладагента:

  • Преобладает водород — он становится горючим, пожароопасным.
  • Малое содержание фтора — он токсичен и опасен.
  • Низкий процент водорода — он долго не расщепляется и становится экологически опасным.

Дозаправка по давлению и температуре перегрева

Сразу хотим предупредить, что данный способ добавления хладона считается ненадежным, хотя многие холодильщики заправляют фреон «на глазок», ориентируясь только по давлению. Лучшая и самая правильная методика заправки – полная замена хладагента с опорожнением системы и заливкой по весам, как это описывается в нашем руководстве.

Помимо термометра и манометрического коллектора, вам понадобится:

  • шестигранные и рожковые ключи;
  • весы электронные (сгодятся кухонные);
  • фреон требуемой марки (указывается на табличке внешнего блока).

Первым делом убедитесь в отсутствии утечек, иначе рискуете потратить время и силы впустую. Выполняя дозаправку, придерживайтесь инструкции:

  1. Присоедините шланг от манометра НД к сервисному порту, а среднюю трубку желтого цвета – к газовому баллону в соответствии с представленной ниже схемой.
  2. Откройте вентиль баллона и продуйте шланги от воздуха, на секунду приоткрыв кран высокого давления (справа на коллекторе).
  3. Поставьте емкость с хладоном на весы, обнулите показания. При заливке фреона R410a баллон ставится кверху дном.
  4. Включите кондиционер на охлаждение и откройте сервисный вентиль, предварительно открутив защитную крышку.
  5. Открывая кран НД (слева на манометрической станции), запускайте хладон в контур малыми порциями, буквально по 30 грамм. Ориентируйтесь по электронным весам.
  6. После заливки каждой порции перекрывайте кран и замеряйте температуру газового патрубка в течение 1—2 минут. При необходимости подавайте следующую порцию. Задача – снизить перегрев до нормы 5—8 °С.
  7. По окончании дозаправки закройте поочередно вентили коллектора, сервисного патрубка и баллона.

Пример. Если раньше температура газовой магистрали при давлении 5.4 Бар составляла +17 °С, перегрев достигал 17 — 8 = 9 градусов (фреон R22). Значит, нужно добиться охлаждения трубки до + 14 °С, чтобы уложиться в норму.

Подробно технология дозаправки сплит-системы по перегреву и давлению описана в видеосюжете:

Особенности R134a

Хладагент R134a был разработан как альтернатива R12, который разрушал озоновый слой. Согласно монеальскому протоколу, все страны постепенно отказываются от озоноразрушающих фреонов, поэтому техника на R12 уже не производится.

Еще одна причина, по которой 134-ый фреон выигрывает у 12-го – потенциал глобального потепления. Один килограмм R134a эквивалентен 1300 кг углекислого газа, тогда как 1 кг R12 – эквивалент 10900 кг CO2.

Важно
Не всегда можно перевести работавшее на R-12 оборудование на фреон R134a. Некоторые компрессора не смогут работать на нем, их будет заклинивать, либо у них существенно уменьшится срок службы.. В составе фреона R134a только один компонент – тетрафторэтан

Благодаря этому в случае утечки его можно дозаправлять. В случае с многокомпонентными фреонами дозаправку делать нельзя и вот почему:

В составе фреона R134a только один компонент – тетрафторэтан. Благодаря этому в случае утечки его можно дозаправлять. В случае с многокомпонентными фреонами дозаправку делать нельзя и вот почему:

  • При нарушении герметичности системы компоненты начинают испаряться;
  • Из-за разных химико-физических свойств это происходит неравномерно;
  • Пропорции компонентов хладагента изменяются, его свойства также;
  • Дозаправка многокомпонентного фреона не сможет восстановить соотношение.

Кроме того, хладагент R-134a превосходит R12 по хладопроизводительности в системах малой и средней мощности на 6-10%. В ту же очередь, его эффективность ниже, если он используется в установках, работающих в температурном режиме ниже -15 °С.

Есть еще одна отличительная особенность фреона R-134a – его молекулы меньше, чем у R-12. За счет этого у него выше риск протечки или стравливания через микротрещины.

Заправка автомобильного кондиционера фреоном r134a.

Основные неполадки сплит-системы, связанные с давлением

Рассмотрим наиболее часто встречающиеся поломки прибора и их причины возникновения, связанные с давлением.

  • Низкий уровень. Он может свидетельствовать об утечке хладагента и его недостатке. Также он может появиться при плохой работе испарителя. При некачественной работе вентиля регулирования температуры также может возникнуть неисправность.
  • Высокий уровень. Если на манометре указано значение высокого давления, это может означать, что при проведении процедуры заправки вы превысили уровень фреона. Также способствует его повышению плохо работающий конденсатор. Еще одной причиной может послужить наличие и скопление в приборе газов, не поддающихся изменению своего состояния.

Как работать с хладагентом R410a?

  • не допускать попадания загрязнений в гидравлический контур;
  • при пайке трубопроводов они должны быть заполнены инертным или слабовзаимодействующим газом, например, азотом с низким содержанием влаги;
  • особенно тщательно производить вакуумирование;
  • дозаправку хладагента осуществлять исключительно в жидкой фазе.

Приведем несколько рекомендаций по выполнению вакуумирования, направленного на полное удаление из контура воздуха и влаги. Для того чтобы перевести воду из жидкого в газообразное состояние без нагревания, потребуется уменьшить давление в контуре. Чем ниже температура контура (наружного воздуха), тем меньше давление, при котором начнется испарение воды. Соответствующие данные приведены в таблице. Следовательно, при вакуумировании остаточное давление в контуре должно быть таким, чтобы температура испарения для этого давления была ниже температуры наружного воздуха.

Давление испарения воды при различных температурах воздуха.
Температура, °С Давление, мбар
5 9
10 12
15 17
20 23
25 42

Особое внимание следует уделить выбору инструмента. Вакуумный насос может быть как одноступенчатым, так и двухступенчатым, но производительность его должна быть не ниже 4-8 м3/ч для систем холодопроизводительностью до 11 кВт и 8-15 м3/ч для более мощных систем

Преимущество двухступенчатых насосов заключается в возможности достижения более низкого остаточного давления. Для предотвращения попадания минерального масла из насоса в контур холодильной установки он должен быть оснащен специальным клапаном.

Манометрический коллектор должен быть предназначен для R410A, то есть иметь шкалу давление-температура соответствующую этому хладагенту, а также увеличенные диаметры портов для подключения гибких шлангов (ввиду существенных различий термодинамических характеристик R410A и R22, R407C).

Очень важно, что измерение глубины вакуума с помощью манометра низкого давления (до 17 бар) на манометрическом коллекторе недопустимо, поскольку не обеспечивает достаточной точности. Необходим специальный манометр для измерения вакуума, только с его помощью можно правильно измерить остаточное давление и убедиться в отсутствии влаги в контуре

В целом, если вы следуете этим несложным рекомендациям и работаете профессиональным инструментом, применяя его по назначению, установка и сервисное обслуживание оборудования на R410А не вызовут сложностей. А пользователи смогут оценить надежность и высокую энергетическую эффективность новых систем кондиционирования.

История появления

Фреон R404a вышел на рынок в 1993 году в качестве заменителя R502. 404-ый хладагент считается озонобезопасным, его потенциал разрушения озонового слоя равен нулю. Также газ не оказывает значимого парникового эффекта. Причиной разработки стал Монреальский протокол, подписанный в 1989 году.

Начиная с 2000 годов, производители начали массово выпускать оборудование, в котором изначально использовался хладон r404a. в основном это промышленные и бытовые холодильные установки.

18 декабря 2000 года Significant New Alternatives Policy (SNAP) Program (программа политики существенно новых альтернатив) постановила, что хладагент R-404a допустимо использовать как альтернативу R-502 в:

  1. Холодильных складах;
  2. Для перевозок с охлаждением;
  3. Торговых (пищевых и непищевых) автоматах;
  4. Охлаждающих автоматах;
  5. Промышленных холодильных автоматах;
  6. Домашних морозильных камерах.

Многие производители стали регистрировать свои торговые марки хладагента. Некоторые из них немного изменяли соотношение компонентов, или добавляли незначительную примесь другого газа. Но существенных отличий в характеристиках не добились. Торговые марки, являющиеся аналогами хладагента R404a:

  • ГФУ-404
  • HFC 404 A
  • SUVA HP62
  • FX70
  • Genetron 404a
  • Forane 404a
  • Solkane 404a

Маркировка на баллоне хладагента DuPont SUVA HP62, аналога R404a

Термодинамические свойства хладагента R-12

R12-TD-5.pdf – Таблица термодинамических свойств хладона R-12. Диапазон температур: от -100 до +112 градусов Цельсия с шагом в 5 °C. Используется система СИ. В таблице указаны:

  • Температура, °C;
  • Абсолютное удельное давление (бар);
  • Удельная плотность (куб.м./кг);
  • Удельная энтальпия жидкости и пара в кДж/кг;
  • Удельная энтропия жидкости и пара в кДж/(кг*К).

R12-TDF-10.pdf – Таблица термодинамических характеристик хладагента R-12 в имперской (английской) системе мер. Температурный диапазон от -130 до +230 градусов Фаренгейта. Шаг — 10 градусов (-130, -120, -110 и т.д.). В таблице указаны:

  • Температура, °F;
  • Давление (абсолютное), psi (фунт/кв.дюйм);
  • Удельный объем, куб.фут/фунт;
  • Внутренняя энергия, Btu/фунт;
  • Энтальпия, Btu/фунт;
  • Энтропия, Btu/(фунт*R).

Опасность для человека

Хладагент R32 считается пожароопасным. Но он относится к классу A2L. В этой аббревиатуре первая буква «A» означает, что газ имеет низкую токсичность. А обозначение «2L» значит, что он относится к веществам средней пожароопасности. Класс веществ A2L имеет следующие характеристики:

  1. Концентрация в воздухе для сжигания более 0,3 кг/м3;
  2. Скорость горения 400 ppm.

При утечке хладагент R32 может загореться. Но для этого нужны особые условия. Обычная искра не сможет его поджечь. Чтобы фреон загорелся, нужна энергия не менее 15 мегаджоулей. К тому же, гореть он будет если его концентрация в воздухе от 13,3% до 29,3% (согласно исследованиям, опубликованным Консорциумом европейских исторических библиотек).

Если воздействию высокой температуры фреон R32 подвергается в других концентрациях, он разлагается. При этом образуются фториды. Некоторые из них представляют опасность для здоровья.

R23 хладагент тяжелее воздуха почти в 2 раза. При утечке он скапливается внизу. Соответственно, надышаться им очень сложно. Этот фреон фактически не представляет угрозы для человека.

Источник

Преимущества и недостатки фреона R 410a

Хладагент относится к группе гидрофторуглеродов. Перспективный состав рассматривают как озонобезопасную смесь HFC. Минимальное температурное скольжение (0,15 К) приравнивает его по свойствам к однокомпонентным хладонам.

  • Высокий уровень удельной хладопроизводительности не требует установки мощного компрессора.
  • В случае утечки количество газа легко восполняется без потери качества хладагента.
  • Появляются широкие возможности в плане уменьшения энергопотребления оборудования.
  • Производительность по холоду на 50% выше, чем у систем с R22 и 407c.
  • Хорошая теплопроводность и низкая вязкость положительно влияют на эффективность работы системы. Тепло переносится быстрее и с меньшими затратами на перемещение.

Минусы хладона:

  • Высокое рабочее давление в системе, которое негативно действует на компрессор, приводит к быстрому износу подшипников.
  • Разность давлений на стороне всасывания и нагнетания хладагента снижает КПД компрессора.
  • Увеличиваются требования к герметичности контура. Толщина стенок медных труб магистрали должна быть больше, чем для R22. Минимальное значение 0,8 мм. Значительное количество меди ведет к удорожанию системы.
  • Хладагент не совместим с деталями климатического оборудования, изготовленными из эластомеров, чувствительных к дифтометану и пентафторэтану.
  • Полиэфирное масло, используемое в кондиционере, стоит дороже минерального.

Область I — подача жидкого фреона.

Область I условно лежит на 2 бара выше линии конденсации фреона. Именно эти условия на всасывании зачастую требуют производители насосов высокого давления.

В этой области могут работать как жидкостные насосы, так и дожимные компрессоры и насос-компрессоры Haskel.

Наиболее эффективна работа жидкостых насосов, так как фреон в процессе перекачки насосом не претерпевает фазовых переходов а находится строго в жидкой фазе — в противном случае насос качать не будет.

Дожимные компрессоры и насос-компрессоры на цикле всасывания стремятся перевести жидкость в газовую фазу, на цикле нагнетания — переводят обратно в жидкую фазу. В результате компрессоры подают мультифазную среду, что значительно снижает эффективность.

Как проверить давление

Для проверки давления в кондиционере нужно шланги от манометров подключить к тестовым вентилям, размещенным сбоку на внешнем модуле. Затем включить кондиционер в режиме «охлаждение» и дать поработать минут 12-15, только потом открыть краны и смотреть на показания. Рабочее давление в системе нужно проверять при включенном компрессоре.

При этом один манометр с синим циферблатом, подсоединенный к входному штуцеру, покажет низкое значение, а другой, красного цвета, подключенный к выходному – высокий показатель давления. Причем цифры эти могут отличаться, поскольку данная характеристика колеблется в зависимости от многих факторов, в первую очередь, от температуры на улице и окружающего воздуха в комнате.

Для того чтобы нормализовать напор в кондиционере, обычно пользуются двумя методами:

• Дозаправкой;

• Стравливанием.

Чтобы при проведении дозаправки не ошибиться, и не допустить высокого давления в сплит системе, нужно сделать корректировку полученных замеров с температурой окружающей среды. Производить ее удобнее всего с помощью таблиц, в которых кроме замеряемых показателей указана мощность кондиционера.

Таблица давления хладагента

Таблица давления фреона

Факторы, влияющие на давление

Многие обыватели, не имеющие навыков и знаний в этой области, определяют количество газа только по напору в системе. Однако данное определение часто ошибочно (особенно в зимнее время), так как в случае увеличения температуры окружающей среды, фреон испаряется быстрее, соответственно, возрастает напор в контуре кондиционера.

И, напротив, при ее уменьшении большее количество хладагента находится в жидкостном состоянии, и давление снижается. Любые современные кондиционеры и мульти-сплит системы поставляются с уже закаченным хладагентом. И если по каким то признакам окажется утечка, то прежде необходимо найти неполадку, устранить ее, и лишь затем заполнять магистраль газом. В противном случае, вся работа будет напрасной.

До того, как дозаправить систему, надо проверить фреон в кондиционере и определить его количество, причем сделать полную диагностику способен только специалист. В его обязанности входит не только подсоединять станцию с манометрами к нужному крану, но и понимать конструкцию, принцип работы климатического прибора и знать неполадки, определяющие утечку газа.

Ведь перед тем как проверить давление газа на входе и выходе контура, для полного его представления, нужно учитывать и другие факторы:

· напор в момент сжатия и испарения фреона;

· давление при выходе из теплообменника;

· давление на участках с разницей высот у трубопровода;

· расстояние трубопровода;

· работу устройства зимой при отрицательных температурах воздуха;

· открытые двери и окна.

Таким образом, влияние наружной сферы и качеств самого фреона не дает возможности точно зафиксировать показатели давления, которые бы показывали действительное количество фреона в кондиционере.

Основные неполадки сплит-системы, связанные с давлением

Рассмотрим наиболее часто встречающиеся поломки прибора и их причины возникновения, связанные с давлением.

  • Низкий уровень. Он может свидетельствовать об утечке хладагента и его недостатке. Также он может появиться при плохой работе испарителя. При некачественной работе вентиля регулирования температуры также может возникнуть неисправность.
  • Высокий уровень. Если на манометре указано значение высокого давления, это может означать, что при проведении процедуры заправки вы превысили уровень фреона. Также способствует его повышению плохо работающий конденсатор. Еще одной причиной может послужить наличие и скопление в приборе газов, не поддающихся изменению своего состояния.

Параметры давления в сплит-системе

Для функционирования любой сплит-системы нужен фреон, который образует производную от составляющих углеводородов и хлора. Сейчас сформировано сорок с лишним типов стабильных соединений с индивидуальными качествами.

Однако в бытовых кондиционерах, главным образом, используется 2 типа хладагента для образования напора: R22 и R410a. Буква R обозначает Refrigerant – прохлада. Определить существующее давление в магистрали можно посредством станции с двумя манометрами, при этом один прибор определяет напор при входе во внешний модуль, а другой показывает, какое давление на выходе.

В первом случае участок магистрали называется всасывающим, а во втором – нагнетающим. Всякое цифровое значение на приборе должно быть приблизительно равно данным, указанным в инструкции по этому устройству.

Такая информация, как правило, содержит в себе максимальное и минимальное давление фреона:

  • discharge side – высокое давление, сжатый компрессором газ находится в жидкостном состоянии в наружном блоке;
  • suction side – низкое давление, газ, преобразованный в жидкое состояние, находится в теплообменнике кондиционера.

Если хладона в системе недостаточно, то может не произойти преобразования газа из одного состояния в другое. А в таком случае остатки жидкого фреона попадают в камеру компрессора, и это приводит к заклиниванию двигающихся частей агрегата и полному выходу его из строя.

Необходимо отметить, что анализируемые данные будут действительными только в том случае, если есть соответствие составляющих частей устройства с заявленными комплектующими узлами от производителя.

К тому же любые механизмы, произведенные одним и тем же изготовителем, функционируют в окружении разного напора. Эти параметры образуются несколькими факторами, причем основным из них превалирует производительность компрессора, в то же время она находится в зависимости от его вида.

Применение, использование

Фреон R134a – однокомпонентный газ. При утечке не требует полной перезаправки. Оборудование, работающее на этом хладагенте можно дозаправлять без потери эффективности работы. Это большое преимущество по сравнению с системами кондиционирования и охлаждения на R410a, R407c, R404. Также хладон R134a используется компонент всех эффективных заменителей фреона R22.

Хладагент R134a не токсичен, его используют при производстве ингаляторов, аэрозолей, капсул для заморозки травм. При соблюдении элементарных правил безопасности и использования, негативного влияния на здоровье человека можно избежать.

Тетрафторэтан не горюч и не взрывоопасен в нормальных условиях. У него отсутствуют концентрационные пределы распространения пламени. Поэтому его используют как пропеллент, вспениватель для получения пенопластов.

Молярная масса тетрафторэтана 102,03 г/моль, воздуха – 29 г/моль. При утечке газ опускается вниз и скапливается на уровне пола, в подвальных помещениях. Это свойство ГФУ-134a предотвращает его попадания в легкие в обычных условиях.

134-ый фреон не совместим с минеральными маслами. При их контакте возможно вспенивание, попадание масел в систему, осаждение на ее стенках. Это приводит к образованию зауженных мест и засоров. В оборудование на этом хладагенте должно быть залито PAG или POE синтетическое масло.

Молекула R134a имеет меньшие размеры, чем молекула R12. Соответственно, может проникать в трещины, через которые утечка хладагента R-12 невозможна. Поэтому климатическое оборудование на HFC-134a более чувствительно к механическим повреждениям.

На нынешний момент этот газ не запрещен, но все может измениться. с каждым годом к хладагентам предъявляются более строгие требования. Из-за сильного влияния на парниковый эффект на его использование могут быть наложены ограничения. Поэтому активно разрабатываются аналоги и заменители фреона R134a.

Сейчас редко встречаются кондийионеры и холодильники на r134a. Их заменяет техника, работающая на изобутане (r600a). Этот хладагент дешевле, хоть имеет меньшую хладопроизводительность. Многие мастера заправляют вместо 134-го хладона 600-ый. Но рассчитать необходимое количество можно только исходя из опыта. Подробнее про разницу между этими фреонами мы описывали в статье про сравнение хладагентов R-134a и R-600a.

Таблица давления и кипения


Рабочее давление хладагента пропорционально нагрузке на компрессор. Кроме этого показателя на эффективность работы агрегата влияет разность давления на стороне всасывания и нагнетания. Обе характеристики хладона 410a имеют высокие значения. При одинаковой производительности кондиционеры с этим типом фреона стоят дороже моделей с другими хладагентами. Повышение цены связано с затратами, необходимыми для изготовления более прочных узлов и деталей.

Таблица рабочего давления фреона 410 в кондиционере представляется в виде номограммы. Она составляется по нескольким показателям:

  • температура внутри помещения;
  • температура окружающей среды;
  • рабочее давление всасывания.

Реальный напор хладона меняется несколько раз в сутки. Его значение зависит от колебаний температуры и выбранного режима. В обычных условиях используемый газ кипит при отрицательных показателях термометра. Давление, создаваемое компрессором, позволяет изменить точку кипения.

Таблицу кипения фреона r410a в зависимости от давления используют при проверке на утечку.

T, C -5 5 10 15 20 25 30 35 40 45
P,бар 5,85 7 8,37 9,76 11,56 13,35 15 16,65 19,8 22,9 26,2

Зеотропные и азеотропные смеси

Все хладагенты делятся на два типа – однокомпонентные и смеси. У фреонов, состоящих из одного вещества не может быть температурного глайда. Их температура кипения постоянна и зависит только от давления. Они являются азеотропными.

В состав смесей (многокомпонентных хладагентов) входят от 2 до 5 (например, R438a) веществ. Если у компонентов одинаковые температуры кипения в определенном диапазоне, они тоже относятся к азеотропным.

Часто в состав многокомпонентного хладагента входят вещества с разными температурами кипения. Такие смеси называют зеотропными или неазеотропными. У них есть температурный глайд. У них важную роль играет точка росы (точка насыщения).


Состав многокомпонентного хладагента R407F

Особенности применения

Хладон одинаково эффективен в сплит системах и чиллерах с винтовым компрессором и водяным конденсатором. Сжиженный газ высокого давления требует специальных узлов и деталей. Ведется конструктивная разработка новых моделей климатической и холодильной техники. Технические характеристики позволяют использовать его в устройствах:

  • центробежные компрессоры;
  • затопленные испарители;
  • насосные холодильные агрегаты.

Новый фреон нашел применение в системах кондиционирования, бытовых теплонасосных установках. Смесь с азеотропными свойствами подходит для оборудования с теплообменниками непосредственного испарения и затопленного типа. Благодаря высокой плотности хладон используют в бытовых и промышленных установках:

  • транспортные охладительные системы;
  • установки кондиционирования воздуха в офисах, общественных зданиях, промышленных объектах;
  • бытовые холодильники;
  • торговое и пищевое холодильное оборудование.

Совместно с фреоном 410 a применяется синтетическое (полиэфирное) масло. Недостаток продукта – высокая гигроскопичности. При дозаправке исключается контакт с влажными поверхностями. Рекомендуется применение продукции марок PLANETELF ACD 32, 46, 68, 100, Biltzer BSE 42, Mobil EAL Arctic. Минеральные масла не совместимы с хладагентом, их применение испортит компрессор.

Инструменты и материалы

Для самостоятельной заправки автокондиционера нужны не только базовые навыки выполнения подобных работ, но и специальное оборудование.

Для перезаправки кондиционера понадобится:

  • манометрическая станция;
  • шланг со специальными наконечниками;
  • баллон с хладагентом;
  • тройник – переходник с вентилем (для присоединения к баллону);
  • соединительная муфта – между тройником и вентилем.

Один конец шланга подключают к метрологической станции, второй к кондиционеру. На баллоне имеется плоскость, которую прокалывают иглой пи присоединении переходника.

На заметку! Манометр для заправки кондиционеров – измерительный прибор, контролирующий давление в сплит системе. Вакуумирует магистрали, полностью удаляя пары влаги перед закачкой хладагента.

Сегодня в машины заправляют фреоны марки R-134а. До 1992 года применяли фторсодержащий аналог – R-12. Затем его использование было запрещено. Владельцы машин, выпущенных до 1992 г, могут заправлять фреон самостоятельно или переходить на новую версию, так как R-12 на автосервисах не используют.

Чтобы узнать тип хладагента, применяемого в автомобиле, достаточно поднять капот. Марка фреона написана на наклейке. Здесь же указана норма заправки. Впрочем, перепутать хладагенты практически невозможно, так как они отличаются заправочными штуцерами – в трубке для R-134а он выше и шире.

Хладагент R-410A (Фреон 410А)

Хладагент | Хладон | Фреон | R410a ASHRAE имя серии : R410a (50% HFC-32/50% HFC-125) Смесь для замены HCFC.Хладагент | Хладон | Фреон | R410a. Представляет собой двойную азеотропную смесь гидрофторуглеродов R32 и R125 при равных массовых долях компонентов (50 и 50 %). Потенциал разрушения озона ODP = 0. Потенциал глобального потепления HGWP = 0,45. Он служит хладагентом, альтернативным R22, и предназначен для заправки новых систем кондиционирования воздуха высокого давления. Удельная холодопроизводительность R-410A примерно на 50 % больше, чем у R22 (при температуре конденсации 54 oС), а рабочее давление в цикле на 35…45 % выше, чем у R22, что приводит к необходимости внесения конструктивных изменений в компрессор и теплообменники, а следовательно, к возрастанию капитальных затрат. Физические свойства хладагента R-410A приведены в таблице ниже. Поскольку плотность R-410A выше, чем R22, компрессоры, коммуникационные линии и теплобменники должны иметь меньшие размеры. В холодильных системах, работающих на R-410A, рекомендуется использовать полиэфирные масла.Упаковка: Одноразовый стальной контейнер в картонной упаковке. — Допустимый заменитель для Класса II (HCFCs) веществ в системах воздушного кондиционирования и охлаждения, согласно программе о политике существенных новых альтернативах (SNAP), которая была утверждена 18 декабря 2000 года. Используется как: a) заменитель для HCFC в домашних и коммерческих легких AC (N) b) заменитель для HCFC при комфортном воздушном коммерческом кондиционировании (N) c) заменитель для HCFC в промышленных холодильных процессах (N) d) заменитель для HCFC при промышленных процессах воздушного кондиционирования (N) f) заменитель для HCFC в системах холодильных складов (N) g) заменитель для HCFC на ледяных катках (N) i) заменитель для HCFC при перевозке с охлаждением (N) j) заменитель для HCFC в торговых пищевых холодильных автоматах (N) k) заменитель для HCFC в холодильных автоматах (N) l) заменитель для HCFC в домашних холодильниках и других холодильных приборах (N) (R) = налаженное использование (N) = новое использование Аналоги : SUVA 9100, AZ 20, Forane 410a, Solkane 410

Физические свойства:

Свойства
Молекулярная масса, г/моль 72,58
Температура кипения при 1,0325-105Па, С -51,58
Температура замерзания, С
Критическая температура, С 72,1
Критическое давление, 105Па 49,2
Критическая плотность, кг/м3 488,9
Плотность жидкости при 25 С, кг/м3 1062
Теплота парообразования при температуре кипения, кДж/кг 264,3
Плотность насыщенного пара при -25 С, кг/м3 18,5
Давление пара при 25 С, 105 Па 1,653
Предельная воспламеняемость в воздухе, % объема Нет
Температура самовоспламенения, С
Потенциал разрушения озона ODP
Потенциал глобального потепления HGPW 0,45
Потенциал глобального потепления за 100 лет GWP 1890

Предельно допустимая концентрация на рабочем месте, ppm

1000

Выводы

Надеемся, вы поняли, что это не была лекция по физике и химии. Здесь изложены основные отличия между видами фреонов и к чему это приводит. Нашей целью было объяснить рядовому потребителю без использования таблиц, графиков и научной терминологии, как зависимость давления от температуры фреона скажется на кармане потребителя.

Переход на озонобезопасные фреоны означает повышение стоимости кондиционеров, во-первых, из-за необходимости конструктивных изменений, а во-вторых, стоимость новых фреонов в 6-7 раз выше, чем прежних. Поэтому, уважаемые потребители, рост цен на дозаправку агрегатов фреоном явление абсолютно объективное.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Все элементарно просто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
