Обратная засыпка фундамента: технологии засыпки и уплотнения грунта

Как правильно выполнить подсыпку

Подсыпки земли выполняется по наружному и внутреннему периметру дома, при этом толщина слоя не должна превышать высоты 30-50 см. Засыпанный слой грунта проливается цементным молочком и утрамбовывается. Работы ведутся одновременно внутри и снаружи. Пазухи котлована заполняются грунтом послойно, каждый слой проливается раствором цементного молочка.

Послойное трамбование песка

В доме предусматривается устройство цоколя, подвала или подземного технического этажа? В этом случае разрешается не выполнять внутреннюю засыпку фундамента дома, или выполнить частичное заполнение пазух землей.

Глубина внутренней засыпки напрямую зависит от типа фундамента и возведенного ростверка. В ленточном фундаменте высота обратной засыпки внутри периметра здания ограничивается уровнем продухов, либо выполняется на высоту цокольного перекрытия.

Для столбчатых и свайных фундаментов пазухи котлована или траншеи засыпаются внутри на всю высоту. Для дома предусмотрен высокий цоколь? Тогда внутри проводится дополнительная обсыпка конструкций с уклоном от внутренней стены основания.

Засыпка габаритных пазух котлована внутри и снаружи может выполняться с помощью специальной землеройной техники

При механической засыпке пазух особое внимание следует обратить на послойное трамбование грунта. Плохо утрамбованная засыпка грозит проседанием грунта по всему периметру фундаментного пояса дома

Посмотрите видео, как выбрать материал для засыпки и произвести ее при строительстве.

Обратная засыпка труб и проводов

Засыпка траншей должна производиться сразу после прокладки трубопроводов и сетевых кабелей. При этом необходимо принимать меры, которые препятствуют их сдвигу.

Дальше уплотнение происходит обычным способом, но только после того, как на трубы был насыпан защитный слой. Он представляет собой слой грунта, который уплотняется вручную и имеет порядка 25 сантиметров в толщину, если трубы сделаны из металла или железобетона, если же трубы асбестовые или керамические, то такая защитная подушка должна быть не менее 40 сантиметров.

Обратная засыпка своими руками

Если прокладываются трубы, которые сделаны из полиэтилена, то дно траншеи нужно выровнять. Если прокладка ведётся в скальных породах, то дно траншеи нужно оборудовать песчаной подушкой, чтобы при обратной засыпке фундамента их просто не сдавило. Толщина такой подушки должна быть не меньше 10 сантиметров. Засыпку таких труб следует производить в самое холодное время суток

При производстве обратной засыпке тех фундаментов, которые расположены на склонах с углом уклона более 20 градусов, следует принять меры против ската грунта вниз по склону, чтобы засыпка была равномерной.

Что касается засыпки в дальнейшем, то есть после засыпки различных трубопроводов, то её следует проводить поэтапно: сначала засыпаем 30 сантиметров грунта, потом утрамбовываем, затем опять 30 сантиметров грунта и опять утрамбовка и так до конца.

Технология засыпки

Весь процесс обратной засыпки должен производится в полном соответствии со строительными технологиями, описанными в СНиП 3-02-01-87. Вся работа подразделяется на следующие этапы.

Просушка и увлажнение грунта

Перед тем, как приступить к заполнению внутренних пустот фундамента, следует произвести анализ грунта на влажность. Для этого отбираются образцы и отправляются в специализированные лаборатории, которые на основе исследований выдают заключение о том, подходит ли материал для отсыпки, либо его требуется довести до кондиции – подсушить или наоборот, увлажнить.

Просушка материала производится естественным путём. Для этого отвалы время от времени перемещаются с места на место или рыхлятся при помощи строительной техники (бульдозеры, грейдеры, экскаваторы). При частной застройке, когда объём внутренней засыпки относительно невелик, данную работу можно производить вручную, при помощи лопаты. Сушка грунта происходит за счёт нагревания его солнцем и обдувания ветрами.

Когда влажность материала ниже требуемого, необходимо будет произвести его увлажнение. Для этого не следует использовать обычную воду, а лучше воспользоваться цементным молочком: такая пропитка позволяет увеличить плотность грунта, создать связующие соединения между отдельными его компонентами.

Для приготовления «молочка» берётся чистая вода, в которую подмешивают цемент до тех пор, пока она не приобретёт белый цвет, но при этом не изменит свою консистенцию. Слишком густой цементный раствор не сможет тщательно пропитать грунт, и застынет на его поверхности в виде корочки.

Заполнение пустот

При заполнении фундаментных пустот отсыпным материалом также следует соблюдать ряд правил. Для достижения наивысшего показателя плотности укладка грунта производится послойно. Причём каждый слой должен быть тщательно пролит всё тем же цементным молочком и утрамбован. Толщина слоя не должна превышать 30-50 см, а количество цементно-водного раствора для проливки – порядка 10 л на 1 кв. м.

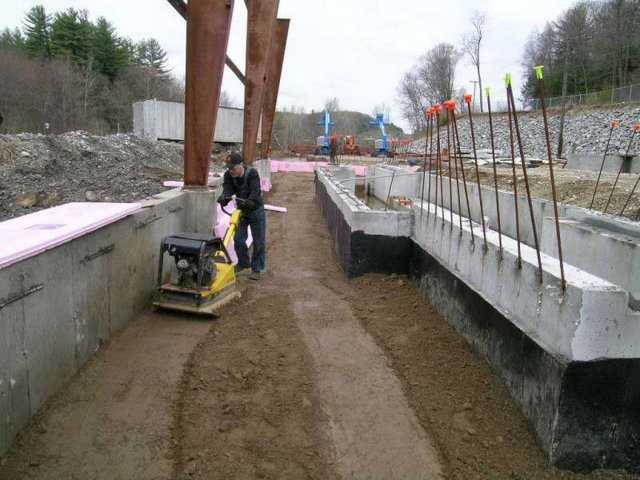

Для уплотнения отсыпки можно использовать механическую виброплиту, при большой площади фундаментного основания – дорожный каток, бульдозер, грейдер, а при возведении небольшого частного дома – ручную трамбовку, сделанную из обрезка бревна или бруса.

Уплотнение засыпки при помощи механической трамбовки

Если на строительном участке высокий уровень грунтовых вод, то рекомендуется применять комбинированный метод отсыпки, с использованием разных грунтов для создания различных слоёв. Самый нижний слой, толщиной около полуметра, следует отсыпать из плотной глины или суглинка. Дело в том, что они обладают водоотталкивающими свойствами, и после уплотнения создают своеобразный гидрозатвор, не давая подпочвенной влаге подниматься до верхних слоёв отсыпки.

Кроме дна котлована глиной засыпаются и боковые стенки фундамента, желательно вплоть до их верхнего края. Это предотвращает инфильтрацию грунтовой или сточной воды со стороны наружных пазух. Таким образом, внутри несущего основания создаётся «чаша» из плотного водонепроницаемого материала – глины или суглинка. Далее эта «чаша» заполняется любым другим грунтом, желательно плотным песчаником или песчано-гравийной смесью.

Засыпка внутренних пустот котлована должна производиться одновременно с засыпкой внешних пазух. Это даст возможность избежать чрезмерных нагрузок на его внутренние или внешние стенки. Кроме того, приступать к процессу отсыпки можно только после того, как бетонная заливка набрала не менее 2/3 своей проектной прочности. Для этого в зависимости от толщины заливки и погодных условий, потребуется от 3 до 5 недель. Торопливость в этом деле может привести к повреждению фундаментной ленты, её искривлению или растрескиванию.

Одновременно с этим следует позаботиться об отведении сточных и грунтовых вод от фундамента здания, создав эффективную систему дренажа и влагозащитную отмостку шириной не менее 0,8-1 м.

На видео показана процедура засыпка внутренних пустот несущего основания ленточного типа:

При помощи заполнения грунтом внутренних пустот фундамента можно успешно решить вопрос с утилизацией извлеченного из строительного котлована грунта. Также это позволит оптимизировать микроклимат в помещении, предотвратить «подъём» сырости и холода из подвального пространства.

Алгоритм выполнения работ

Всю процедуру выполнения обратной засыпки можно разделить на несколько этапов:

Перед тем, как приступить к основной процедуре, важно проверить состояние траншей, извлечь посторонние предметы.
Провести исследование содержания влаги. Точную информацию реально узнать при проведении лабораторного обследования

Если грунт пучинистый, показатель должен варьироваться в пределах 12-15%. Для тяжелой почвы результат может быть до 20%. Если полученные результаты не соответствуют установленным нормам, выполняется искусственная сушка, либо увлажнение.
Далее можно проводить засыпку подготовленного основания. На самое дно производят укладку материала слоями. Плотность каждого слоя минимум 40 см.
Можно приступить к заполнению цокольного пространства, если не планируется оставлять место для подвала. Внутренние пазухи полностью или частично заполняют.

В первом случае редко, когда возникают сложности. Достаточно уложить грунт слоями в солнечном месте. Чтобы провести увлажнение, используется специальный раствор с содержанием воды и цемента. В жидкость постепенно вводят цемент до образования суспензии молочного оттенка. С ее помощью проводят орошение.

При обратной засыпке фундамента снип можно использовать специальное техническое оборудование, либо выполнять работы вручную. Если постройка имеет крупные габариты, рекомендуется нанять 2-3 рабочих в помощь.

2.5. Уплотнение грунта механизмами

(гидротрамбовками, виброударной трамбовкой,вибрационными плитами, катками)

2.5.1. Уплотнение грунтов насыпей и обратных засыпок должно выполняться
послойно. Толщину уплотняемых слоев
следует назначать в зависимости от условий
производства работ, вида грунтов, применяемых
уплотняющих машин и предварительно принимать
по таблице с последующим уточнением по результатам опытного уплотнения.

Таблица 1

Техническая характеристика машин при уплотнении грунтов

Толщина
слоя грунта в плотном теле, см

Число проходов или ударов в грунте

связного

несвязного

связном

несвязном

Кулачковый каток весом 3 — 5 т

15 — 20

—

6 — 8

10 — 15

8 — 12

Каток на пневматическихмашинах весом т:10

15 — 20

20 — 25

6 — 8

4 — 6

10 — 15

15 — 20

6 — 12

6 — 8

25

30 — 35

35 -40

6 — 8

4 — 6

20 — 25

25 — 30

8 — 10

6 — 8

50

35 — 40

45 — 50

6 — 8

4 — 6

25 — 30

35 — 45

8 — 10

6 — 8

Трамбовочная
плита весом2
т при высоте
падения 2 м

80 — 90

100 — 110

4 — 5

2 — 4

70 — 80

80 — 90

6 — 8

4 — 6

Дизель-трамбовочная машина

60 — 70

80 — 100

75 — 85

—

Навесной
тракторный трамбовщик

60 — 70

80 — 10

—

—

ПРИМЕЧАНИЕ. Над чертой даны значения, необходимые для уплотнения грунта до плотностине менее,95;под чертой — до плотности
не менее 0,98
от максимальной.

2.5.2. Для уплотнения связных грунтов следует применять катки на пневматических шинах,кулачковые и решетчатые, трамбующие и вибротрамбующие машины.

2.5.3. Уплотнение грунта должно производиться проходками уплотняющих машин вдоль насыпи со
смешением от бровок насыпи к ее середине.
Наименьшее расстояние прохода уплотняющих машин от бровки насыпи должно
быть 0,5 м. Уплотнение откосов должно производиться снизу вверх.

2.5.4. Каждый последующий проход (удар) уплотняющей машины должен перекрывать след предыдущего на 0,1 — 0,2 м.

2.5.5. При уплотнении грунта в земляных сооружениях (кроме
гидротехнических) кулачковыми катками разрыхленную часть верхнего слоя следует доуплотнять
более легкими уплотняющими машинами других типов.

2.5.6. Уплотнение грунтов в естественных условиях при обратных засыпках
грунта в пазухи фундаментов, вокруг различного рода опор, трубопроводов, коллекторов, смотровых колодцев, при устройстве грунтовых подсыпок под полы, в
сопряжениях земляного полотна с искусственными сооружениями и других местах должно производиться машинами с трамбующими и вибротрамбующими рабочими органами, выполненными
как постоянное или сменное навесное оборудование к базовым серийно выпускаемым
машинам (кранам, тракторам, экскаваторам) (лист 5, 6).

2.5.7. Несвязной грунт 1 группы уплотняют вибрационными плитами.

2.5.8. Обратную засыпку нижних слоев грунта в траншее производят
экскаватором-планировщиком. Разравнивание
выполняют вручную или, если позволяет рабочая зона,экскаватором-планировщиком. Верхние слои засыпают и разравнивают бульдозером.

2.5.9. Грунт уплотняют, начиная с зон возле коллектора (трубопровода), а затем
двигаются в направлении к краю траншеи, при этом каждый последующий проход трамбующей машины должен перекрывать след предыдущего на 0,1 — 0,2 м.

2.5.1. Обратную засыпку,
разравнивание и
уплотнение
грунта внутри
здания под полы выполняют последовательно по слоям. Толщина
слоя принимается в зависимости от применяемой уплотняющей машины. Обратную засыпку грунта производят автомобилями-самосвалами, разравнивание — бульдозером. В труднодоступных местах (между откосами и фундаментами) и в пределах 40 см от фундаментов грунт разравнивают вручную.

ПРИМЕЧАНИЕ.
Схемы по организации производства работ по уплотнению грунта разработаны для вибрационных плит
(лист 8, 11, 12).

Техническое описание

Возведение монолитного фундамента (особенно ленточного) предполагает обустройство посадочного места. Это траншея либо котлован с заглублением до проектной точки. Дно по технологии максимально уплотняется, чтобы железобетонная конструкция не проседала под собственным весом и нагрузкой со стороны строения. Однако для долговечности фундаментного элемента здания также необходимы защита от воды и сезонного поведения грунта, в слои которого было выполнено погружение монолита.

Одно из необходимых защитных мероприятий – это обратная засыпка пазух траншеи и котлована. Иначе участки, которые остаются незаполненными армированным бетоном, называются пазухами. Для правильного выполнения работ в 1987 году был разработан и утвержден отдельный регламент СНиП 3.02.01.

Функциональность засыпки

В изучении правил устройства обратной засыпки не было бы нужды, если бы возведение бетонного фундамента проводилось без дополнительных работ. Однако грунт не может быть опалубкой для конструкций и способствует разрушению искусственного камня при прямом контакте. Как результат, возникает необходимость в расширении траншеи либо котлована.

Траншея для проведения защитных мер по отношению к фундаменту Источник propodval.ru

Обосновано это следующим:

1. Опалубка. Для фундамента с малым заглублением достаточно сформировать пазухи котлована шириной 150-200 мм. Этого хватит, чтобы демонтировать съемную опалубку и не разрушить при этом стенки траншеи.
2. Изоляция. Свободное пространство позволяет упростить устройство гидроизоляции и утепления вертикальных частей фундамента. При этом не имеет значения тип материалов: обмазочные, рулонные либо плитные. Доступа в 300 мм достаточно, чтобы произвести монтаж рубероида с помощью газовой горелки или просверлить перфоратором отверстия для фиксации жесткой теплоизоляции.
3. Дренаж. Каналы для отвода дождевой, талой или грунтовой воды от засыпки пазух котлована, фундамента служат в качестве дополнительной защиты монолита от агрессивной среды. Дополнительно они не позволяют скапливаться лужам на обслуживаемой территории.

Устройство дренажной системы с трубопроводом Источник stroyfora.ru Примечателен и тот факт, что создание свободного пространства вдоль монолита способствует ускорению процесса схватывания бетона. Если сравнивать с закрытыми формами, то разница достигает 10-20 %. Если тот же процесс будет происходить с грунтом в пазухах, то под давлением земли из-за относительно длительного отверждения может начаться разрушение фундамента.

Время проведения

По технологии обратная засыпка пазух котлована и траншей проводится после достаточного набора прочности бетонного раствора. Показатель близок к ¾ от проектируемого минимума. В оптимальных условиях для этого достаточно 14 дней.

Единственное исключение, которое допускает сокращение сроков – дождливая погода. В таком случае повышается риск вымывания цемента из свежего монолита и минеральной подушки. Решением является заполнение пазух и устройство черновой отмостки. Главное здесь не переусердствовать с уплотнением грунта, чтобы исключить деформацию и повреждение залитого фундамента.

Заливка бетонной отмостки вдоль фундамента Источник rabotai-sam.ru

Материалы, применяемые для отсыпки фундамента

Важным вопросом при производстве работ по отсыпке фундамента является: каким грунтом засыпать пазухи вокруг фундамента снаружи и внутри здания? На данный момент рассматриваются несколько вариантов для отсыпки:

• грунт, вынутый при рытье котлована или траншеи под фундамент;
• глина;
• песок;
• супесь или суглинок;
• шлак или щебень.

Ответы на вопрос, – каким грунтом засыпать пустоты вокруг фундамента изнутри и снаружи здания, будут разные. Для отсыпки пазух снаружи фундамента лучше всего использовать песок, предварительно смоченный водой. Следующим вариантом будет отсыпка вынутым грунтом, если это не глина. Категорически неприемлемо засыпать пазухи снаружи фундамента глиной, т. к. она впитывает влагу и держит ее в своей структуре как губка, а при разных температурных режимах глина изменяет свой объем. При намокании она набухает и увеличивается в объеме, при высыхании и потере воды она уменьшает свой объем и при этом растрескивается. Поэтому оптимальным вариантом будет отсыпка пустот вокруг фундамента снаружи здания именно песком. Во-первых, его легче уплотнить, он не впитывает воду, а просто пропускает через себя. Объем песка не меняется со временем, в этом отношении он более стабилен. Отмостка, выполненная по песчаной отсыпке, не будет деформироваться со временем

Важное требование – все пазухи перед засыпкой должны быть очищены от мусора, особенно это касается органики, досок – всего, что может со временем сгнить, образуя дополнительные пустоты

Глина и песок

Отсыпка пазух вокруг фундамента с внутренней стороны здания может выполняться как глиной, так и грунтом, вынутым при рытье котлована, или любым другим материалом. Это, конечно, касается тех случаев, когда в доме не предусмотрено подвальное помещение. Весь засыпанный грунт как снаружи, так и внутри здания необходимо уплотнить – это в большей степени касается наружной части.

Некоторые акценты по обратной засыпке фундамента

Засыпка должно производиться с соблюдением всех технологических этапов

При выполнении работ должны соблюдаться нормы и технология работ. Нужно придерживаться последовательности этапов.
Обратное заполнение производится после гидроизоляционных работ или после монтажа плит перекрытия.
На вид заполнения влияет тип оборотного грунта и оснастка, используемая для его утрамбовки. Все процессы выполняются ручным способом, начиная с участков возле стен повала, фундамента, точек ввода коммуникационных разводок, постепенно продвигаясь к кромке откоса

При этом над трубами уплотнение грунта выполняется с особой осторожностью.
Какой бы материал для обратного заполнения не использовался, во избежание усадки грунта, уплотнять его следует обязательно. Для этого используется виброплита

Чтобы при этом не повредился слой гидроизоляции стен подвального помещения, они закрываются асбестоцементными плитами.
Процесс предполагает послойную утрамбовку каждого засыпанного слоя толщиной по 0,3 м. При этом толщина осыпаемого грунта не должна превышать 0,25 м.
Верхняя почвенная прослойка утрамбовывается до уровня обустройства отмостки.
При прокладке коммуникаций в трубах под них насыпается мягкая «подушка» (0,3 м), хорошо уплотняется. Трубы укладываются. На них насыпается мягкая почва, но без утрамбовки. Сверху укладывается следующий слой грунта, но уже с последующим уплотнением.

Пред выполнением работ нужно изучить требования строительных норм и выполнять их неукоснительно. В конечном итоге это гарантирует не только целостность фундамента, но и всего строения в целом.

Используемые материалы

Для обратной отсыпки фундамента чаще применяется родной грунт, песок и глина. Однозначного предпочтения тому или иному варианту у мастеров нет, так как каждый случай должен рассматриваться отдельно. Главное – исключить повреждение гидроизоляции остроконечными камнями и не допустить присутствие органики. Она из-за гниения будет образовывать ненужные пустоты.

Родной грунт

Самое распространенное решение – обратная засыпка ранее вынутого грунта без учета плодородной земли. Это самый простой и бюджетный вариант, оптимальный для создания однородной площадки с общей территорией вокруг здания. Так снижается риск возникновения затоплений на отдельных участках. Если пазухи сделаны узкими, то дно часто засыпается небольшим слоем мелкого гравия с песком.

Песок

Здесь сразу стоит отметить рекомендацию по использованию овражного песка. Это материал, который был добыт из подпочвенных слоев. Речной и карьерный аналог промыт водами, а в грунтовом наблюдается более высокое содержание глины, металла и минералов. Они способствуют образованию большего количества связей, которые положительно сказываются на плотности массы.

Заполнение пазух котлована песком Источник steh-group.ru

Среди плюсов использования песка для обратной засыпки котлована и траншей выделяется следующее:

1. Водопроницаемость. В условиях организации дренажных каналов и устройства наклонной отмостки фундамент будет окружен сухим песком. Здесь вода не задерживается, поэтому исключаются подтопления и пучение грунта.
2. Усадка. При правильном уплотнении песок со временем не будет проседать. Это важный момент для создания надежного «короба» для фундамента по бокам.
3. Мелкая фракция. Чем меньше размер зерен подсыпки, тем проще сформировать плотную массу. Главное – правильно подготовить смесь, выполнить трамбование.

К недостаткам можно отнести только хорошую пропускную способность. Если не соблюсти технологию обратной отсыпки, отказаться от отмостки и дренажа, то зернистая масса с водой будет оказывать существенное влияние на гидроизоляцию и состояние подушки под фундаментом. Также такой балласт окажется подвергнутым вымыванию грунтовыми водами.

ПГС

Альтернативой песку является песчано-гравийная засыпка пазух фундамента (рекомендуемые пропорции компонентов 60 к 40).

Песчано-гравийная смесь Источник by.prom.st

Многие специалисты считают этот вариант более рациональным. Здесь без глины и прочих соединений в результате получается нужная масса по прочности и надежности. Смесь с мелкофракционным гравием легко поддается уплотнению. Разница заключается только в оптимальной толщине одного слоя для трамбования: 400-500 мм против 700 мм в случае с однокомпонентным материалом.

Глина

Здесь подразумевается использование сырья не в чистом виде, а в виде правильно подготовленной смеси с добавлением песка (примерно 5-7 %). Для нее применяются тощая глина, которая обладает пропускной способностью, но низким водопоглощением. Такая масса актуальна для каменистой местности или с низким уровнем грунтовых вод.

Обратная засыпка глиной – хорошее решение для формирования надежного барьера от влаги, что важно для фундамента и его подосновы. Эффективным также будет организация верхнего слоя толщиной 150-200 мм из жирной глины

Она не будет пропускать в пазухи талую и дождевую воду. Но для ее отвода понадобятся дренажные каналы.

Смесь с глиной для обратной отсыпки фундамента Источник 7kubov.net

Особенности процесса

Заполнение котлована должно производиться изъятым при рытье материалом. Другая строительная смесь может испортить основание: глина со временем разбухнет и «порвет» бетонную стену, песок неравномерно распределится по периметру и будет перегружать одну из сторон, вплоть до образования трещин.

Особое внимание следует уделять коэффициентам плотности строительного материала. Если вы все же решили использовать песок, то его состояние должно быть приближено к естественному

Для подбора оптимальной консистенции нужно провести испытания. Показатель плотности должен быть около 0,94. А влажность материала выражается в процентном соотношении.

Засыпка снаружи

В отличие от внутреннего периметра, который замерзнуть не может (при отапливаемом здании), прилегающий к наружным граням фундамента грунт от холода не защищен. Неравномерно вспучивается и стремится выдернуть бетонную конструкцию касательными силами. Проблема решается следующими методами:

• обратная засыпка пазух фундамента нерудным материалом (минимально 20 см песчаная, щебенчатая оболочка);
• утепление отмостки – 60 – 1,2 м лента вокруг здания отодвигает зону промерзания;
• скользяще-сминаемая теплоизоляция – жесткая фиксация экструдированного пенополистирола высокой плотности ЭППС к наружным стенкам фундамента, укрывание двумя слоями закрепленного в уровне цоколя полиэтиленовой пленки, установка листов ПСБ 25 (минимальная плотность полистирола) вертикально вплотную к пленке без крепления (держатся за счет песчаной присыпки).

При возникновении сил пучения мягкий полистирол сминается, поднимается вверх по идеально гладкой пленке, не причиняя вреда основанному слою теплоизоляции. Весной элементы конструкции приходят в первоначальный вид после уменьшения почвы в объемах.

Материалы

Возможность промерзания прилежащего к фундаменту грунта снаружи присутствует всегда. Поэтому, несмотря на утепление отмостки, пазухи траншей  заполняются снаружи песком, ПГС или щебнем в зависимости от УГВ. Для нормальной эксплуатации бетонных конструкций необходима плотность оболочки 0,95 единиц, поэтому нерудные материалы насыпают слоями 10 – 20 см, уплотняют виброплитой, ручным инструментом. Проливка песка не рекомендуется ,т.к. существует опасность размытия нижних слоев (актуально для пылеватых почв).

Поэтому при обратных засыпках песком нужно обильно увлажнить материал перед его укладкой в пазухи. Естественная усадка занимает время, поэтому лучше арендовать либо изготовить самостоятельно виброплиту, сократив время трамбовки до минимума.

При высоком УГВ или возможности его сезонного подъема нужно  использовать щебень. Гравийный материал уступает этому нерудному продукту по основной характеристике – лещадности. Поэтому возможна усадка в процессе эксплуатации, приводящая к деформации отмостки.

Технологии

Засыпка пазух снаружи песком или щебнем позволяет полностью исключить вспучивание прилежащего к фундаменту слоя. Однако все нерудные материалы обладают отличными дренажными свойствами. Поэтому кольцевые дрены на уровне подошвы фундамента являются обязательным условием нормальной эксплуатации.

Схема кольцевого дренажа вокруг подошвы фундамента.

При заполнении пазух нужно обеспечить отсутствие усадки в момент эксплуатации. Это возможно только уплотнением материалов виброплитами, ручными трамбовками. Максимальный эффект наблюдается при предупреждении взаимного проникновения инертных материалов и соседних почв. Технология имеет вид:

• укладка геотекстиля или дорнита на стенки пазухи;
• засыпка снаружи песком или щебнем 10 – 20 см слоя;
• уплотнение трамбовкой или виброплитой.

Если засыпается фундаментная лента глубокого заложения, на отместке 30 – 40 см от поверхности нужно уложить горизонтальную теплоизоляцию (5 см листы экструдированного пенополистирола высокой плотности), после чего, продолжить работы.

Рекомендуем прочитать: Утепление фундамента и отмостки своими руками.

В лентах МЗЛФ глубина залегания обычно не превышает указанного уровня, поэтому теплоизоляция укладывается снаружи по дну траншеи по умолчанию. Обратную засыпку производят поверх нее.

Рекомендуем прочитать: Утепление мелкозаглубленного ленточного фундамента.

Какие материалы нужно использовать для засыпки

Согласно требованиям СП, для производства обратных засыпок можно использовать:

• крупнообломочный природный грунт;
• песок;
• глину;
• незагрязнённые отходы промышленности.

Гранулометрический состав используемого для засыпки грунта всегда указывается в проекте, а его качество должно соответствовать требованиям, изложенным в своде правил. Например, грунт не должен содержать подверженных биологическому разложению растительных включений; строительного мусора; волокнистых элементов.

Содержание мёрзлых комков при засыпке наружных пазух не должно превышать 20%, а при засыпке во внутреннем контуре здания вообще не допускается. Снега и льда в грунте, предназначенном для обратной засыпки, не должно быть вообще, а его температура должна быть такой, чтобы обеспечить пластичное состояние до конца уплотнения.

В целом, грунты для обратных засыпок подразделяются на три типа:

1. связные, с содержанием частиц глины до 12%;
2. малосвязные (глина в количестве 4-11%);
3. несвязные (глины меньше 3%).

Несвязный грунт лучше уплотняется, его можно применять вне зависимости от плотности и пластичности, естественной влажности, зернового состава и коэффициента фильтрации. Суглинок утрамбовать сложнее, но при отсутствии излишней влажности он обладает отличной несущей способностью.

Песок

Из всех видов грунтов песок обладает наилучшей влагопропускной способностью. Вода сквозь него уходит быстро, поэтому даже в при отрицательных температурах в нём не образуется лёд. Однако если материковый грунт на участке глинистый, использование для засыпки пазух котлована песка не лучшая идея. Вода просочится к подошве фундамента, и будет застаиваться, практически не просачиваясь глубже — в таком случае, по периметру здания нужно обязательно устраивать трубный дренаж.

В остальных случаях песок для обратной засыпки фундамента – идеальный вариант. Он экологичен и отлично уплотняется, в большинстве регионов вполне приемлемая цена. Важен только его зерновой состав: в песке могут быть и примеси глины, а их содержание не должно превышать 3%. Лучше всего использовать овражный или речной песок, в нём почти нет пылевидных примесей.

Глина

Глина, особенно жирная, отличается высокой плотностью, и, будучи хорошо утрамбованной, вообще не насыщается водой. А если нет влаги, то и грунт не подвержен сезонному вспучиванию. Чем меньше в глине примесей других грунтов, тем лучше. Чаще всего примесью является песок, хотя небольшое его количество идёт только на пользу. Благодаря песку глина при потере влаги меньше усаживается и трескается, но количество такой добавки должно быть не более 15%.

Глина является водоупорным материалом, поэтому её используют для обратной засыпки на участках с высоким уровнем грунтовых вод (в том числе верховодки), устраивая, так называемый, глиняный замок. Заготовку глины лучше произвести с осени: зимой в результате воздействия низких температур в ней разрушаются многие примеси, она хорошо увлажняется и становится пластичной. В противном случае, глину требуется залить водой за пару дней до начала работ по устройству замка.

Крупнообломочный грунт

Так как строительные правила предусматривают засыпку пазух фундаментов крупнообломочными грунтами, рассмотрим вкратце, что подразумевает этот термин. К таким грунтам относят не связанные между собой обломки скальных пород, в которых минимум половину объёма составляют элементы с фракцией более 2 мм.

Существует три категории таких грунтов, классифицирующихся по зерновому составу:

1. Валунный. Минимум половина частиц фракцией более 200 мм. Его для обратной засыпки не применяют.
2. Галечниковый, он же щебень. Больше половины частиц фракцией от 10 мм. Обратная отсыпка фундамента щебнем — идеальный вариант.
3. Гравийный, чаще с неокатанными гранями. Может содержать до 40% песка, поэтому называют песчано-гравийной смесью (ПГС). Так же гравий может содержать до 30% глины – такая смесь не подходит для засыпки фундаментов, так как будет подвержена пучению.

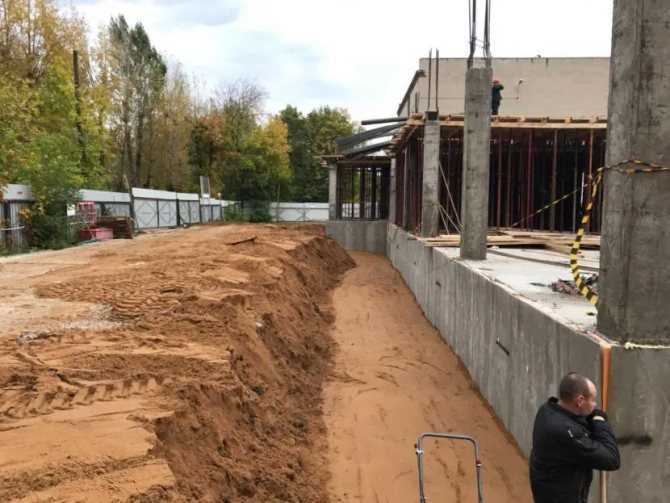

Первоначальный грунт

Проще всего для любого застройщика было бы использовать для обратной засыпки фундамента грунт, вынутый при разработке котлована. Однако проще – это не значит лучше. На большей части территорий России в поверхностных слоях почв залегают либо суглинки, либо супеси, а они больше всего подвержены морозному пучению. Такая засыпка лишь создаст проблемы, поэтому, если строительство ведётся без предварительного анализа грунта, рисковать не советуем. Чем засыпать фундамент снаружи, рассказывалось выше.

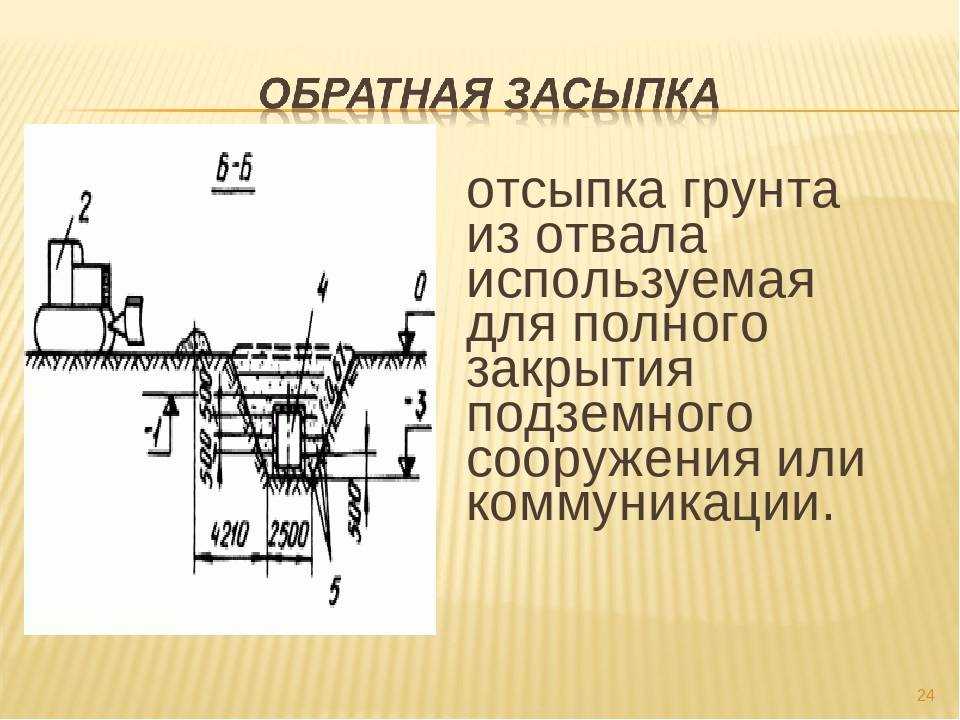

Засыпка траншей инженерных коммуникаций

Помимо котлована фундамента в обратной засыпке нуждаются еще и траншеи, прорытые под инженерные коммуникации.

В этом случае подсыпка грунта выполняется иначе, а именно:

• В самом начале, еще до монтажа трубопровода, на дно траншеи укладывают слой щебня (не более 10-15 сантиметров), поверх которого насыпают  30 или 40-сантиметровый слой песка. Причем в заранее отмеченных местах, поверх щебня и тонкого (10 или 20-сантиметрового) слоя песка заливают плиту 20-сантиметровые плиты под фундаменты колодцев трубопровода.
• Далее, поверх песчаной подушки монтируют трубопровод, располагая над плитами колодцев элементы запорно-регулирующей арматуры.
• На следующем этапе нужно выстроить из кирпича или бетонных колец шахты колодцев.
• После завершения монтажа колодцев и полной проверки трубопровода можно приступать к засыпке траншеи. Для этого, поверх трубы, подсыпают 30-40 сантиметровый слой песка, трамбуемого механически или вручную. Ну а после этого в траншею, слоями по 50-70 сантиметров сваливают избавленный от органики грунт.

В финале, поверх засыпанного контура траншеи насыпают невысокий (до 20 сантиметров) холм – он «уйдет» в землю уже следующей осенью, когда пропитанная влагой почва окончательно уляжется.

https://youtube.com/watch?v=-jLMsLFvNlo
