Совмещение вытяжки и газовой колонки: критерии, правила, расположение, вентиляция, мифы

Разновидности дымоотвода

Выбор подходящей трубы зависит от принципа работы колонки. Они делятся на два типа:

С открытой камерой сгорания (атмосферные). Горение поддерживается за счет естественного давления воздуха, забираемого из помещения

Поэтому здесь важно наличие вентиляции.
С закрытой камерой. Это турбированные модели, воздух в которых принудительно нагнетается вентилятором.

Современные модели представляют собой закрытый тип. Их удобно устанавливать как в квартирах, так и в частных домах. Подобное устройство можно назвать бездымоходным, поскольку оно требует подключения одного типа канала – коаксиального. Конструкция включает две трубы, которые вставлены одна в другую.

Коаксиальный канал должен быть такого же диаметра, как и выходной патрубок колонки, не меньше. Такие же критерии отбора существуют для техники закрытого типа, только в этом случае выбор материалов и конструкций больше:

Стальной дымоотвод. Состоит из нержавеющих труб длиной не более 1,5 метра. Используется для организации отвода внутри дома. Предполагает не более трех изгибов при сборке;

Двухконтурный сэндвич. Конструкция состоит из двух нержавеющих труб, которые находятся одна в другой. Между ними прокладывается слой изоляции. Отлично подходит для организации в неотапливаемом помещении, когда нужно избежать промерзания. Также предупреждает появление конденсата;

Кирпичные, асбестоцементные, керамические шахты, которые внедряются во внутреннюю часть стены;

Гофрированные выводы из алюминиевой фольги или нержавейки — вытяжные трубы для подсоединения к шахте.

Устройство дымоходной системы

Составляющие конструкции, которые понадобятся вам при установке:

• Зонт — верхняя защита от попадания в отверстие посторонних элементов;
• Дымоходная труба;
• Патрубок — изолирующий элемент;
• Крепежные кронштейны;
• Соединительные элементы — хомуты;
• Тройник — позволяет перейти от корпуса колонки к вытяжке;
• Контрольное окно (лючок) — позволяет отслеживать состояние шахты;
• Сборник для конденсата.

Что лучше выбрать

Многие жители квартир выбирают самый дешевый вариант – гофрированную трубу из алюминия. Их просто устанавливать, они изгибаются в любом направлении. Вместе с тем они достаточно опасны. Алюминий может в любой момент прогореть, а отравление угарным газом – привести к летальному исходу.

При строительстве частного дома сразу закладывают дымоход. Шахта выкладывается кирпичом, во избежание скапливания конденсата внутри устанавливают асбестовую трубу. Причем для колонки и котла предусматривают отдельные системы дымоотведения.

Другой вариант для дома — наружный стальной дымоход. Он утеплен внутри, прост в установке и эффективен. Если вы купили дом без вытяжки и основательной шахты, то это вам подойдет.

Что нужно учитывать:

Высота отводного канала должна составлять не менее 4,5 метров

Важно, чтобы все отверстие было одного диаметра, без сужений, иначе будет плохая тяга;
Диаметр по стандарту — 11–13 сантиметров. Подбирается индивидуально в зависимости от модели прибора;
Климатические условия

От этого критерия зависит подбор конструкции и материалов, которые будут устойчивы к холоду и жаре;
Дымоотвод должен возвышаться над крышей дома не менее чем на 1 метр.

Требования к дымоходам для газовых колонок (СНИП)

Требования к дымоходам изложены в следующих документах:

• СНиП 41-01-2003 в новой редакции (СП 60.13330.2012);
• НПБ 252-98 (нормы пожарной безопасности);
• СП 42-101-2003;
• ВДПО (правила производства трубо-печных работ).

Основные положения, касающиеся непосредственно удаления дыма от бытовых колонок, собраны в следующих пунктах:

• Площадь сечения трубы дымоотвода должна быть большей или равной сечению выходного патрубка колонки;
• Прокладка газовых труб через жилые комнаты запрещена;
• Система дымохода должна быть полностью герметична, стойка к коррозии и температурам до 200°C;
• Вертикальный участок дымохода на выходе из колонки не должен быть короче 500мм. Лишь в некоторых случаях этот показатель уменьшается до 250мм;
• Длина соединительных труб не должна быть более 3м в проектируемых домах и не более 6м в существующих;
• В конструкции допускается устройство не более 3 поворотов с радиусом не менее диаметра трубы;
• Если стена здания выполнена из негорючих материалов — расстояние от нее до вытяжной трубы должна быть не менее 5см, если материал стен горюч — не менее 25см. Если выполнены огнезащитные требования СП 42-101-2003 –расстояние может быть уменьшено до 10см;
• Если соединительная труба проходит через неотапливаемое помещение, ее необходимо защитить теплоизоляцией;
• Уклон трубы вытяжки в сторону колонки должен составлять более 0.01;
• Нельзя использовать одну вытяжку для газовой колонки и для газовой плиты;
• Высота потолков в помещении с водонагревателем и дымоходом не должна быть менее 2м. Площадь – не менее 7.5 м для одного прибора, не менее 13.5- для 2х.

Ответственность за самостоятельное подключение

Поставить колонку в многоквартирном доме можно только после получения документа техусловий в газораспределительном учреждении и согласования с его работниками проекта монтажа. Самовольная установка является нарушением закона. Предварительное согласование с газоснабжающей компанией и последующая проверка функционирования колонки ее работниками необходимы не только для городской квартиры, но и при монтаже или замене колонки владельцем частного дома. В противном случае работники организации выписывают штраф в 45 тыс.руб. за незаконное пользование колонкой. Несанкционированная врезка в магистраль может повлечь лишение свободы на срок до 2 лет.

При монтаже газового водонагревателя важно корректно производить подключение, не путать проводящие пути жидкости и топлива. Установка должна быть согласована со службой газоснабжения

Выбор труб для вытяжки в зависимости от колонки

Развитие водонагревательной газовой техники предполагает внедрение в устройство закрытой камеры сгорания. Для обеспечения вывода продуктов сгорания из нее применяют коаксиальные дымоходы. Применяя такое оборудование необходимо:

Коаксиальный дымоход в разборе применяются для вывода продуктов сгорания

• устанавливать трубы только в вертикальном положении;
• использовать негорючие материалы;
• обойтись без изменений сечений воздухоотвода;
• провести герметизацию швов специальными термостойкими средствами;
• использовать не больше 3 колен вентиляционной трубы;
• обеспечить целостность всех элементов вентиляции.

Вытяжка газовой колонки с принудительной функцией оборудована специальным вентилятором. Он начинает свою работу при включении розжига и принудительно выталкивает продукты сгорания с вентиляцию. Вытяжка в частном доме со слабой тягой отлично совместима с таким устройством. Достоинством колонки с принудительной системой вытяжки является полное отсутствие продуктов сгорания в помещении, на кухне или в котельной.

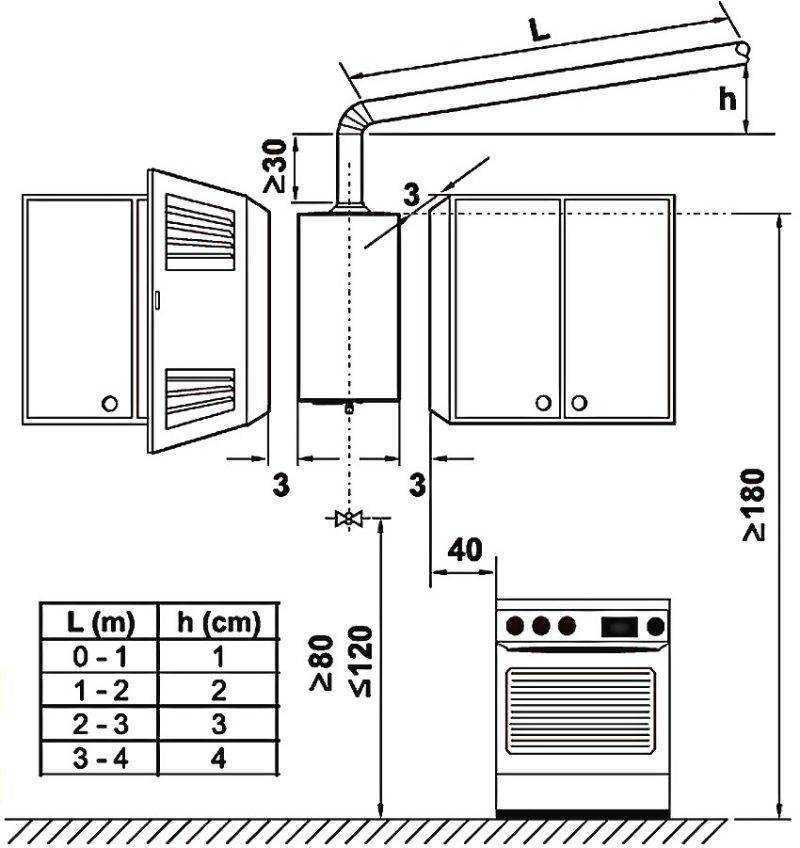

Правила установки газовой вытяжки

По техническим требованиям вытяжка для газовой колонки приравнена к дымоходу, так как она выполняет те же функции – удаляет дымовые газы. К вытяжной установке предъявляются следующие требования:

• ее материал должен выдерживать 200°C;
• диаметр трубы должен превышать диаметр выходного патрубка газовой колонки;
• вертикальный участок трубы — не менее 30 см;
• недопустимо делать более 3 поворотов;
• переход вытяжки в жилые помещения запрещен;
• следует оставлять промежуток между стеной и входящей в нее трубой, его ширина зависит от горючести материала: при несгораемом – 5 см, трудно воспламеняющемся – 10 см, горючих – 25 см.

Вентиляционную трубу монтируют с минимальным уклоном в сторону газовой вытяжки.

Важно помнить, что к одной трубе разрешается подсоединять два прибора, только в случае, если они расположены на одном этаже и будут входить в дымоход на разном уровне на удалении друг от друга не менее чем 50 см. В других случаях — для каждой колонки необходимо устройство своей вытяжной трубы

В других случаях — для каждой колонки необходимо устройство своей вытяжной трубы.

Допустимо подключение вытяжки к печному дымоходу, если он обладает необходимыми качествами. Однако, если отсутствует дополнительный приток воздуха, то нельзя подводить вытяжку с принудительным отводом дыма к печной трубе. В этом случае правильным выбором будет коаксиальный дымоход.

Обратите внимание! Иногда жильцы при устройстве вентиляции на кухне с газовой колонкой подключают проточный нагреватель и плиту в одну вытяжку. Делать этого нельзя, так как велика вероятность  попадания дыма в помещение

Некоторые нюансы монтажа вытяжки

При устройстве перехода вытяжки через стену и кровельное перекрытие следует быть особенно внимательным. Трубы должны быть абсолютно герметичными – некачественный монтаж приводит к протеканию, попаданию угарного газа и температурному воздействию на перекрытие. Под влиянием влаги, химических веществ и высоких температур материал перекрытия начнет разрушаться, а может даже загореться.

Поэтому в процессе монтажа трубы необходимо следить за жесткостью конструкции, в месте установки фитингов следует ставить дополнительное крепление.

Участки между дымоходом и перекрытием закрывают теплоизоляцией из негорючих материалов. Стыки трубы рекомендуется обработать термостойким герметиком.

При первом пуске газовой колонки необходимо проверить герметичность вытяжки и силу тяги.

Почему нет тяги в газовой колонке

Причин отсутствия тяги несколько. Чтобы выяснить что стало катализатором неисправности проводят визуальный осмотр подключения колонки на предмет ошибок, допущенных во время монтажных работ. После проверяют состояние дымового канала.

Основные причины, влияющие на то, что в дымоходе нет тяги:

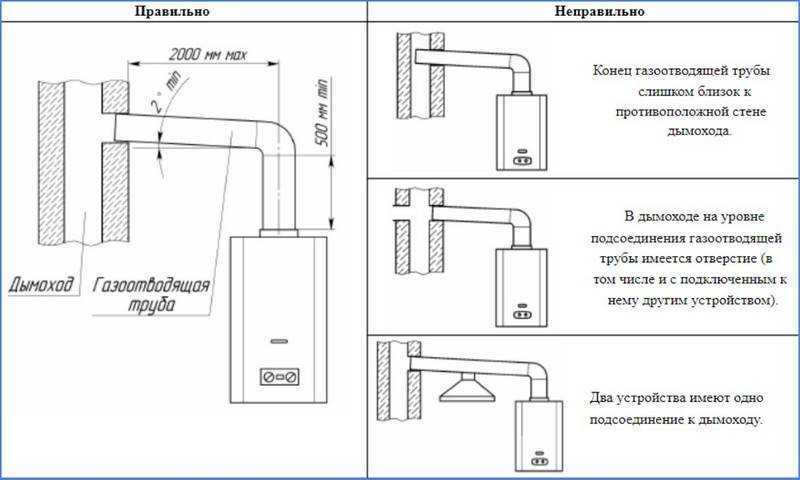

• Ошибки, допущенные во время монтажа — распространены несколько видов нарушений:
  1. Диаметр воздуховода — не может быть меньшим сечением, чем у выводящего патрубка водонагревателя. Диаметр рассчитывается по мощности теплогенератора. Не допускается использование более 3 повторных углов и переходников при монтаже трубы. Минимальная длина дымохода 2,5 м. Трубу нельзя сужать и изменять сечение на меньшее. Диаметр должен остаться одинаковым на всей протяженности дымохода.
• Соединения должны быть плотными не допускающими протечек. Проводится герметизация в месте подсоединения колонки к вытяжке. Чтобы уплотнить дымоход на месте стыков используют специальный термостойкий герметик.
• Минимальное расстояние от газовой колонки до дымохода 30-50 см.
• Размеры (длина) гофры не должны превышать 2 м. На всем протяжение устанавливают хомуты, предотвращающие провисание трубы, что отразится на характеристиках тяги.
• Несоответствие помещения техническим условиям эксплуатации колонки — пользоваться газовым водонагревателем при отсутствии тяги в дымоходе нельзя. Недостаточная циркуляция воздуха в помещении влияет на работоспособность колонки. Запрещается установка в одном помещении принудительной вытяжки и водонагревателя. При монтаже металлопластиковых окон обязательно предусматривается приточный клапан.

Выбор материала трубопровода

Отправляясь за покупкой вытяжной трубы, нужно тщательно изучить условия монтажа, знать модель газовой колонки, диаметр патрубка дымоудаления и необходимые длины участков трубопровода. Желательно запастись схемой расположения водонагревателя с указанием всех расстояний, это поможет лучше ориентироваться при выборе необходимых элементов и при необходимости получить консультацию специалиста.

Согласно СП 60.13330.2012 соединительные и дымовые трубы должны быть изготовлены из негорючих материалов с эквивалентной шероховатостью внутренней поверхности не более 1,0 мм. Кроме того они должны быть плотными с классом герметичности В и не допускать подсосов воздуха на соединениях и в местах примыкания к дымовому каналу. Рекомендуется применение таких материалов как керамика и нержавеющая сталь.

В СП 42-101-2003 допускается использование кровельной или оцинкованной стали с толщиной от 1 мм и более, гибких металлических гофрированных труб и унифицированных элементов, поставляемых в комплекте с агрегатом.

Очень важно, чтобы материал вытяжной трубы был стойким к коррозии, так как конденсат может довольно быстро ее разрушить. Чем более гладкой будет внутренняя поверхность, тем меньше сажи на ней соберется

Шероховатость наружной поверхности не нормируется, но с точки зрения удобства проведения уборки более гладкий материал для соединительной трубы будет практичнее.

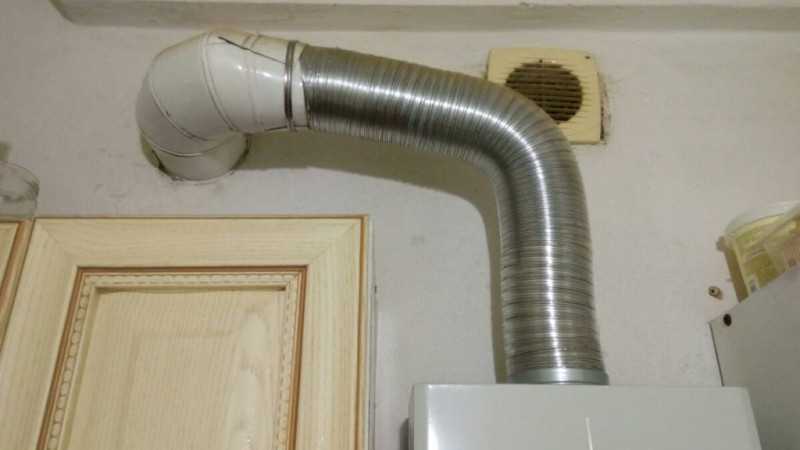

Тем не менее, довольно популярны для подключения газовой колонки к дымовому каналу гофрированные трубы. С ними легко работать, и они очень удобны в стесненных условиях. Их применение позволяет успешно огибать препятствия и осуществлять скрытый монтаж, пряча оборудование в шкафчики и закрывая трубопровод съемными панелями.

*Основным недостатком гофрированных труб является возможность прогорания под воздействием высоких температур. Поэтому в целях пожарной безопасности рекомендуется применять гофру из нержавеющей стали, а не более дешевую алюминиевую.

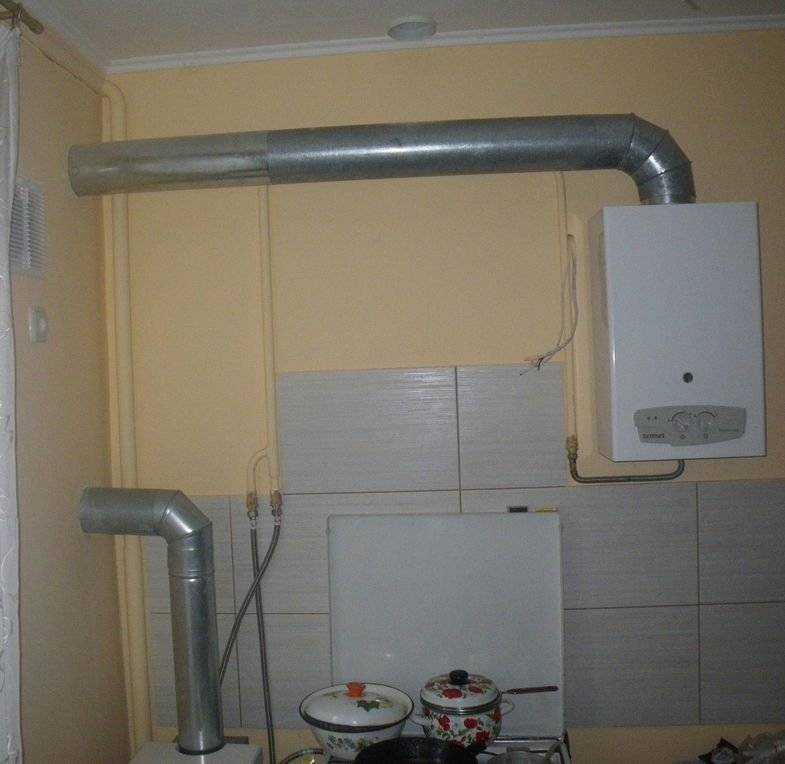

Оцинкованная сталь толщиной 1 мм является вполне приемлемым материалом, но существует мнение, что при сильном нагреве оцинковка может выделять вредные вещества. Соответственно ее применение нежелательно для моделей с высокой температурой уходящих газов.

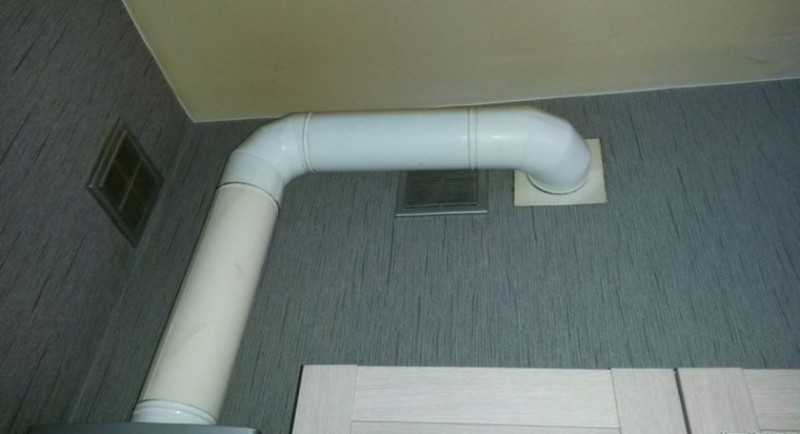

Довольно хорошо себя зарекомендовали вытяжные трубы из стали с покрытием жаростойкой эмалью. Белые блестящие трубы довольно симпатично смотрятся на кухне и способны вписаться почти в любой интерьер.

Идеальным материалом с точки зрения долговечности, эстетичности и соблюдения всех требований является нержавеющая сталь. Ей не грозит ни коррозия, ни прогорание, ни скопление пыли, ни случайные повреждения. Вполне закономерно он оказывается самым дорогим.

Проблемы воздухообмена в хрущевке

При строительстве изначальная схема была нарушена. Когда устанавливалась система вентиляции в хрущевках, на строительную площадку привозили готовые конструкции, в которые надо было поставить перемычки в вентиляционных каналах выше переходников в шахту.

В результате этого воздух с нижних этажей пошел наверх, появилась проблема посторонних запахов. На верхних этажах тяга плохая, и добавляются ароматы из туалета. Жители квартир, начиная с 3-го этажа, точно знали, что готовят соседи снизу.

Причины плохой вентиляции в хрущевках связаны с окончанием планируемого срока эксплуатации домов. Вытяжная система постепенно забилась. Воздух не может по ней выводиться вверх.

В плохой вентиляции в большой степени виноваты и сами жильцы. Они утепляли различными способами свои квартиры, не думая, что мешают вентиляции:

• закрыли в комнатах вентиляционные решетки над полом;
• поставили пластиковые окна;
• заменили двери с зазорами на плотно прилегающие к раме.

В некоторых случаях, спасаясь от нашествия насекомых, жильцы хрущевок закрыли вентиляционные отверстия решетками с очень маленькими отверстиями, ограничив объем воздуха, который может выходить из помещения.

Требования нормативных документов

Согласно таблице определений НПБ 252-98 вытяжная труба для газовой колонки является соединительной для дымоотводящего патрубка аппарата и дымового канала. Соответственно она транспортирует продукты горения газа и должна отвечать требованиям, которые предъявляются к дымоходам. Их несоблюдение чревато загазованностью помещения и отравления угарным газом.

Все требования к дымоходам изложены в следующих нормативных документах:

• НПБ 252–98;
• Правила производства трубо-печных работ ВДПО;
• СП 42-101-2003, приложение Г
• СП 60.13330.2012, который является актуализированной редакцией СНиП 41-01-2003 (взамен СНиП 2.04.05–91).

Основные положения, которые непосредственно касаются дымоудаления от бытовых газовых колонок, сводятся к следующим пунктам:

• Площадь сечения вытяжной трубы принимается не менее сечения выходного патрубка агрегата;
• Необходимо обеспечить полную герметичность дымохода, его стойкость к коррозии и высоким температурам до 200 °C;
• Прокладка соединительных труб через жилые комнаты запрещена;
• Вертикальный участок вытяжной трубы на выходе из колонки должен быть высотой от 500 мм, в отдельных случаях допускается уменьшение до 250 мм;
• Соединительные трубы должны быть длиной до 3 м в новых зданиях и до 6 м в существующих;
• Допускается использовать не более 3-х поворотов с радиусом изгиба не меньше диаметра;
• Вытяжная труба устанавливается на расстоянии от потолка или стены из несгораемых материалов не менее 5 см, если же они сгораемые или трудносгораемые, то не менее 25 см. Расстояние может быть уменьшено до 10 см за счет принятия защитных мер согласно СП 42-101-2003;
• Если соединительная труба для газовой колонки проходит через неотапливаемое помещение, то необходимо использовать теплоизоляцию;
• Вытяжная труба должна прокладываться с уклоном 0,01 или больше в сторону прибора.

Дымовые каналы устраиваются в стенах из негорючих материалов и утепляются при необходимости во избежание появления конденсата. Если подходящие стены отсутствуют или в эксплуатируемом здании не предусмотрены каналы для удаления продуктов сгорания, то устанавливают дымовую трубу насадного или коренного типа.

Каждое топливосжигающее устройство должно иметь отдельный дымовой канал или трубу. В отдельных случаях допускается отвод отработанных газов от колонки и котла в один дымоход с увеличением сечения трубы. При этом ввод продуктов сгорания в канал должен производиться на разных уровнях на расстоянии не менее 0,75 м или на одном уровне с применением рассечки высотой 0,75 м и толщиной 0,12 м.

Дымовая труба должна быть строго вертикальной и иметь у основания съемный патрубок или карман глубиной 250 мм с дверкой для чистки сажи. При необходимости обхода существующих препятствий допускается отклонение до 30° от вертикали, при этом площадь сечения сохраняется, а вынос не должен превышать 1 м.

Высота дымохода является ключевым фактором для создания хорошей тяги. Именно она является решающей в вопросе качественного удаления продуктов сгорания. Высота дымовой трубы должна определяться в соответствии со схемой, приведенной в СП 42-101-2003 (приложение Г).

Если поблизости есть более высокие здания или деревья, то необходимо дополнительно проверить высоту зоны ветрового подпора и при необходимости увеличить высоту дымоотводящей трубы. В любом случае возвышение над прилегающей частью кровли должно быть не менее 50 см, а при совмещенной (плоской) кровле – не менее 200 см.

После завершения установки обязательно проверяется герметичность дымоотводящего трубопровода и наличие тяги. Во избежание опасности исчезновения тяги в результате обмерзания оголовка или его перекрывания посторонними предметами запрещается использовать насадки на дымовых трубах в виде зонтов, дефлекторов и т.д.

Разновидности дымохода

Выбор подходящей трубы зависит от рабочего принципа колонки. Делятся они на два типа:

С открытой топкой (атмосферные). Горение поддерживается за счёт естественного воздушного давления, забираемого из помещения

Благодаря этому тут важно наличие вентиляции.
С закрытой камерой. Это бездымоходные модели, воздух в которых принудительно нагнетается вентилятором.

Самые новые модели являют собой закрытый вид. Их комфортно ставить как в жилых площадях, так и в личных домах. Такое устройство можно именовать турбированным, так как оно просит подсоединения однотипны канала – коаксиального. Конструкция включает 2 трубы, которые вставлены одна в одну.

Коаксиальный канал обязан быть того же диаметра, как и выходной отрезок трубы колонки, не менее. Аналогичные параметры отбора есть для техники закрытого типа, лишь в данном варианте выбор материалов и конструкций больше:

Стальной дымоотводящий канал. Состоит из труб из нержавейки длиной не больше 1,5 метра. Используется для организации отвода в середине дома. Подразумевает не больше трех изгибов при собирании;

Двухконтурный сэндвич. Конструкция состоит из 2-ух труб из нержавейки, которые находятся одна в другой. Между ними ложится изоляционный слой. Замечательно подойдет для организации в холодном помещении, когда необходимо избежать обмерзания. Также предупреждает возникновение конденсата;

Кирпичные, асбестоцементные, керамические шахты, которые вводятся во внутреннюю часть стенки;

Волнистые выводы из фольги на алюминевой основе или нержавеющей стали — вытяжные трубы для подключения к шахте.

В данное время можно на рынке найти стальные конструкции , которые покрыты огнеупорной эмалью белого цвета. Это прекрасное решение для внутреннего благоустройства дымохода. Он выглядит более красиво если сравнивать с оцинкованным.

Устройство дымоходной системы

Составляющие конструкции, которые потребуются вам во время установки:

• Зонтик — верхняя защита от проникания в отверстие сторонних компонентов;
• Дымоходная труба;
• Отрезок трубы — изолирующий компонент;
• Кронштейны для крепежа;
• Элементы соединения — хомуты;
• Тройник — позволяет перейти от корпуса колонки к вытяжке;
• Контрольное окно (лючок) — позволяет отслеживать состояние шахты;
• Сборник для конденсата.

Что лучше подобрать

Большинство жителей квартир подбирают самый недорогой вариант – гофрированную алюминиевую трубу. Их просто ставить, они изгибаются в любом направлении. Они вместе с тем очень опасны. Алюминий может всегда прогореть, а отравление монооксидом углерода – привести к смерти.

Более безопасно подключение отвода из нержавейки. Покупка и сборка обходятся дороже, чем гофра, но вы будете спать спокойно, ведь подобная конструкция считается долговечной и надежной.

Во время строительства приватного дома сразу укладывают дымотвод. Шахта ложиться кирпичом, чтобы не было сосредоточения конденсата в середине устанавливают асбестоцементную трубу. Причем для колонки и котла предполагают некоторые системы дымоотведения.

Еще один вариант для дома — внешний стальной дымотвод. Он утеплён в середине, прост в установке и продуктивен. Если вы купили дом без вытяжной системы и хорошей шахты, то это вам подойдёт.

Конструкция которая находится с внешней стороны снабжена карманом со стальным краном для сбора конденсата.

Что необходимо брать во внимание:

Высота отводного канала должна составлять не меньше 4,5 метров

Важно, чтобы все отверстие было одного диаметра, без сужений, иначе будет плохая тяга;
Диаметр стандартно — 11–13 сантиметров. Выбирается индивидуально все зависит от модели прибора;
Условия климата

От данного критерия зависит выбор конструкции и материалов, которые будут стойки к холоду и жаре;
Дымоотводящий канал должен возвышаться над крышей дома не меньше чем на 1 метр.

Иные вопросы по данной теме

Решил себе сам сменить отопительные батареи и старые трубы из железа на пластиковые. Поставил отопительные приборы большие, по 8-12 секций. Так как с прошлыми небольшими радиаторами из чугуна в зимний период замерзал. Начался отопительный период и заметил: в конце.

По плану разводка труб канализации в сантехнических узлах вдоль периметра стен. Дом монолитной-кирпичный. новостройка. Считаю, что вариант, предоставленный на фото, реализовывается через штробление стен. В большом сантехническом узле вблизи унитаза точно находится пилон.

Помогите избавится от проблемы: по плану квартирного ремонта в сантехнических узлах предусматривается монтаж вентиляторов с клапаном обратного типа. Требуется ли устройство второго вент.отверстия с простой решёткой, если этим вентилятором регулярно пользоваться не планируем.

Управляющая компания (УК) просит предоставить собственной Инженерной службе процесс установки электрической проводки ещё не скрытой под стяжкой для составления Акта скрытых работ, а после окончания монтажа проверки готовой проводки Электролабораторией. На текущий момент у.

Подскажите, пожалуйста, как лучше провести монтаж батарей. Дом-новостройка подводка отопительных труб по полу, трубы PEX труба, купила батареи рифар монолит с боковым подключением. Стяжка уже залита. Как наиболее красиво сделать.

Разновидности дымоходных труб

Монтаж внутреннего дымохода требует соблюдения правил пожарной безопасности Дымоходы делятся по месту расположения и по материалам изготовления. По месту положения — на внутренние и внешние.

Смонтированный внутри помещения — внутренний. Его стенки не подвергаются отрицательному влиянию внешних факторов — дождю, отрицательным температурам, ультрафиолету, перепадам температуры. Такая конструкция более долговечна. Увеличенная теплоотдача используется для дополнительного обогрева помещений.

Минусом внутренних труб является:

• опасность просачивания вредных газов при разгерметизации;
• возможность пожара при неправильной термоизоляции;
• необходимость дополнительной теплоизоляции при проходе через перекрытия;
• труба дымохода занимает определенное место в помещении и ее наличие резко ограничивает полезную площадь.

Наружные дымоходы выводятся через стену дома и идут вне помещения. У них немало достоинств:

• простота сооружения и возможность интегрирование без затрагивания отделки дома;
• цена;
• простота ремонта и профилактического обслуживания;
• безопасность при утечке вредных газов.

Чтобы не образовывался конденсат, трубу необходимо утеплять Наряду с достоинствами имеется ряд недостатков:

• нужно утеплять для снижения образования конденсата внутри трубы;
• отрицательное влияние окружающей среды;
• невозможно использование для дополнительного обогрева помещения.
