Как устроен узел нижнего подключения радиатора отопления, правила монтажных работ

Схемы подключения радиаторов с нижней подводкой

В однотрубных системах отопления с нижним подключением мы рекомендуем использовать циркуляционный насос для обеспечение хорошей циркуляции теплоносителя.

Как мы уже говорили, системы отопления могут быть однотрубными и двухтрубными. В однотрубных системах теплоноситель последовательно проходит через все установленные в доме радиаторы, постепенно отдавая им свое тепло. Для того чтобы компенсировать потери тепла, подводящие и отводящие трубки соединяются между собой перемычками (схема «ленинградка»). Дополнительно в отопительную систему устанавливаются циркуляционные насосы, обеспечивающие более интенсивное протекание теплоносителя по радиаторам.

В однотрубных системах отопления необходимо уменьшить гидравлическое сопротивление. Это достигается за счет применения труб увеличенного диаметра, а также за счет применения радиаторов с нижней подводкой. В результате теплоноситель протекает по батареям практически по прямой линии, не теряя своего напора. Также такая схема подключения позволяет немного сэкономить на трубах и прочих материалах.

Нижнее подключение к двухтрубной системе дает возможность добиться более эффективного выделения тепла. Сама двухтрубная система позволяет значительно снизить тепловые потери, способствуя равномерному распределению теплоносителя по всем радиаторам. Что касается радиаторов, то они соединяются друг с другом параллельно, а не последовательно. В двухтрубных системах принято использовать диагональную или нижнюю подводку, но если есть цель спрятать трубы в пол, допускается использование более скрытой нижней подводки.

Использование нижнего подключения в двухтрубной системе отопления оправдано лишь в случае, когда вы хотите спрятать трубы отопления.

Что мы получим, используя радиаторы с нижней подводкой в двухтрубной системе?

  • Равномерный прогрев всех помещений (в однотрубных системах в дальних комнатах будет немного прохладнее).
  • Отсутствие видимых труб отопления – они будут спрятаны в стенах или полах.
  • Возможность быстрого демонтажа радиаторов для их ремонта.

Таким образом, использование радиаторов с нижней подводкой в составе двухтрубной системы отопления позволит увеличить эффективность обогрева и сделать отопительную систему максимально невидимой.

Для маскировки батарей отопления следует использовать специальные декоративные экраны или же позаботиться о приобретении дизайнерских радиаторов с нижней подводкой.

Двухтрубная схема

Ознакомившись с особенностями монтажа магистрали с одной трубой, владелец не сможет понять — однотрубная или двухтрубная система отопления частного дома лучше удовлетворит его потребности, поэтому далее следует ознакомиться с нюансами работы магистрали с парным трубопроводом.

Двухтрубная система отопления отличается тем, что радиатор в контуре подсоединен с помощью двух подводок. Первая подводка обеспечивает подачу подогретого теплоносителя, а вторая подводка отвечает за его дальнейшую циркуляцию в обратку. Принцип работы системы выглядит следующим образом — подогретый и остывший теплоноситель подается в радиаторы по разным системам трубопровода.

Такое распределение теплоносителя позволяет добиться равномерного и плавного отопления на всех уровнях, поэтому систему часто используют для обогрева различных типов частной и коммерческой недвижимости.

Плюсы магистрали с двумя подводками

Первое преимущество прослеживается еще на этапе проведения тепловых расчетов. Проект подразумевает наличие на каждом радиаторе терморегулятора, отвечающего за корректировку температурных режимов. Это позволяет добиться максимальных показателей в работе системы и существенно снизить ежемесячные коммунальные расходы. Используя в доме подобную систему, собственник получает возможность корректировать температуру в каждой комнате, что очень удобно не только в плане экономии, а и в плане создания комфортного микроклимата для жизни всех домочадцев.

Коллекторная схема подключения элементов обеспечивает автономность работы устройств, подключенных к контуру.

Если подключение теплого пола к однотрубной системе отопления подразумевает последовательное соединение элементов, то в процессе реализации двухтрубной схемы, монтажники осуществляют параллельное подсоединение радиаторов. Это дает большую независимость в работе системы.

При необходимости, собственник дома может модернизировать либо дополнить существующий контур новыми радиаторами, для этого ему не потребуется заново проектировать или менять систему отопления. Это позволяет достраивать новые помещения, продлевать систему в вертикальном и горизонтальном помещении, а также исправлять ошибки, допущенные в проекте даже после завершения первоначального монтажа.

Эксплуатационные характеристики двухтрубной системы положительные. При таком способе подключения отсутствует риск снижения давления внутри системы, а также наблюдается малый уровень тепловых потерь, из-за чего обогрев производится без перебоев и отличается эффективностью и надежностью.

Минусы двухтрубной подводки

Свои слабые места имеет не только отопление частного дома своими руками схемы однотрубное, а и магистраль с двумя трубами. В частности, не стоит исключать из вида такой нюанс, как сложная схема подключения, подразумевающая высокую трудоемкость и долгую продолжительность монтажных работ. Как следствие, увеличиваются статьи затрат, связанные с оплатой труда монтажников и покупкой необходимого количества труб, предусмотренных схемой.

Но перечисленные выше недостатки не перекрывают главный плюс — отличную аккумуляцию тепла, которую способна предоставить двухтрубная система отопления.

Основные достоинства нижней подводки

Несомненно, дизайн интерьера жилых помещений в загородных домах улучшается после возможности скрыть коммуникации частных домов под пол. Трубы, точащие сбоку и сверху, не придают эстетики, но когда не было выбора в способе подводки, приходилось соглашаться с данным инженерным решением.

Нижняя подача осуществляется под небольшим напором – горячая вода подается с одной стороны радиатора, и выходит на обратку с другой нижней точки, уже слегка охлажденной. В какой-то мере, когда теплоноситель проходит под отделочными материалами, он отдает часть тепла. Но это делает полы теплее, потоки воздуха более равномерно обогревают помещение.

Возможно, при таком способе комната обогревается медленнее, зато дольше держит температуру. Эффективность подобного способа отопления довольно высока, снижается она только по 2-м причинам:

  • засорение трубы;
  • завоздушивание части радиатора по стояку – в случае, когда нарушена горизонталь.

Даже после небольшого снижения КПД подобных систем отопления данный способ обеспечения циркуляции дает вполне достойное прогревание отопительных приборов. Необходимо учитывать все слабые стороны системы, но после прочистки эффективность всегда повышается.

Напомним, какой интервал обязательно выдерживать при установке радиаторов, согласно современным требованиям:

  • от подоконника до радиатора – порядка 10-15 см;
  • от пола до радиатора – не менее 10 см;
  • от стены до задней поверхности радиатора – от 5 см.

Согласно требованиям к установке, радиатор устанавливается на определенном расстоянии от окна

Теплый поток – прежде всего, завеса, барьер или своеобразный щит, получаемый естественным путем от соприкосновения с работающим должным образом отопительным прибором. Этим обусловлены требования по установке радиаторов в тех местах, где будут смешиваться холодные и теплые массы воздуха.

Какие радиаторы подойдут

Производители выпускают батареи под нижнее подключение с патрубками выхода и входа внизу. Универсальные модели имеют 4 зазора под магистрали, поэтому врезаются любым способом. На два входа подкидываются отопительные патрубки, остальные скрываются заглушками. Допускается подключать нижним способом радиаторы под боковую врезку. Понадобится специальный монтажный комплект для крепления труб на стену, в нее или под полом.

Фиксация производится снизу на кронштейнах. Элемент должен быть немного наклонен в сторону обратного движения теплоносителя. Таким образом из системы быстро удаляются воздушные пробки.

Способы монтажа и регулировки теплового потока радиаторов

На сегодня разработано немало эффективных схем для отопления частного дома – видео и подробные схемы тому подтверждение. У каждой их них свои условия применения и неоспоримые преимущества

При самостоятельной установке важно иметь хотя бы общее представление о принципе работы схемы и отличительных характеристиках предполагаемого способа монтажа. Наиболее простыми считаются однотрубные системы

При установке радиаторов отопления не стоит снимать производственную упаковку, поскольку нередки нежелательные механические воздействия. Возможны царапины, сколы, негативно отражающиеся на их дизайне. Правильно будет снять защитную пленку непосредственно пред запуском теплоносителя.

Для помещения, которое будет прогреваться от теплоносителя с нижней схемой подсоединения, нет никаких ограничений по площади и конфигурации. Предполагается:

  • в стене закрепить кронштейны для удержания батарей с достаточным количеством секций;
  • навесить радиатор, предварительно проверив горизонталь и вертикаль, чтобы не было искажений после сварки и ввинчивания клапанов;
  • установка обычных шаровых кранов, переходного клапана, крана Маевского (любой запорной арматуры, предполагающейся на данном участке теплоносителя);
  • подводящие трубы скрывают за стройматериалами или укладывают в штробы.

Температуру батарей можно производить следующими способами:

  1. Ручным переключением (трехходовый кран, полное отключение нескольких секций или одной панели).
  2. Автоматическая регулировка термоклапанами или реле.

При самостоятельном монтаже нередко выбирают монолитные батареи, которым не страшно любое давление теплового потока. Однако они предназначены для противодействия гидроударам при испытании систем в многоэтажных домах. Из этого можно сделать вывод, что и для частного сектора они тоже подходят. Но нет смысла переплачивать за более дорогие батареи при минимальной нагрузке. С одной стороны, нижняя схема подключения имеет меньшую отдачу тепла, но этот небольшой минус компенсируется надежностью эксплуатации и эстетикой интерьера.

Радиаторы с нижней подводкой

Выпускаются следующие виды радиаторов с нижним подключением:

  • стальные панельные;
  • стальные трубчатые;
  • биметаллические;
  • алюминиевые.

Стальные панельные радиаторы

Наибольшую долю рынка занимают стальные панельные радиаторы. Подводящая и отводящая трубки располагаются у них чаще всего с одной стороны. Также встречаются модели, когда трубки находятся с разных сторон – справа и слева. Стальные батареи отличаются высокой теплоотдачей и удобством в эксплуатации – за ними легко ухаживать.

Трубчатые стальные радиаторы

Если к отопительной системе предъявляются более жесткие требования по дизайну, следует обратить внимание на трубчатые стальные модели с нижним подключением. Они характеризуются неплохим внешним видом и хорошо подходят для установки в любых помещениях

Некоторые из них напоминают по своему внешнему виду классические чугунные батареи, отличаясь от них более продвинутыми техническими характеристиками.

Если вы решили остановиться на панельных или трубчатых моделях, не забудьте приобрести узлы подключения для радиаторов с нижней подводкой. Для однотрубных систем выбирайте узлы со встроенными байпасами и регулировочными кранами.

Трубчатые вертикальные радиаторы

Трубчатые вертикальные радиаторы отопления с нижней разводкой хорошо смотрятся в ванных комнатах, на лестничных площадках, в узких помещениях, а также в помещениях с панорамными окнами (в этом случае они располагаются по бокам от окон). Если вы собрались устанавливать вертикальные батареи, будьте готовы к большим расходам – они отличаются высокой стоимостью. Но смотрятся просто великолепно.

Примечательной особенностью вертикальных батарей является то, что среди них встречаются дизайнерские модели, используемые для установки в помещениях с дизайнерской отделкой.

Биметаллические радиаторы

Биметаллические радиаторы с нижним подключением имеют одинаковую конструкцию с алюминиевыми батареями. Как и в случае со стальными моделями, подключение выполняется снизу и с двух сторон, либо снизу и с одной стороны (с помощью узлов подключения). Теплоотдача у таких батарей немного ниже, чем у стальных моделей, но это не мешает устанавливать их в помещениях, где требуется скрыть трубы отопления в стенах или в полах.

Алюминиевые радиаторы с нижним подключением встречаются в продаже значительно реже, а лидером в этой сфере являются стальные модели – панельные и трубчатые (в том числе и дизайнерские).

Какие же батареи лучше всего использовать в отопительных системах, где будет применена нижняя подводка? Предпочтение следует отдать алюминиевым и стальным моделям, так как они обладают наибольшей теплоотдачей. Также они выигрывают по стоимости. Что касается чугунных батарей, которые тоже могут быть подключены по схеме с нижней разводкой, то они не отличаются высокой теплоотдачей.

Применение биметаллических радиаторов с нижней подводкой в частных домах не оправдано. Они годятся для промышленных и административных зданий, а также для многоэтажных домов, подключенных к централизованным котельным. Здесь наблюдается высокое давление теплоносителя, иногда случаются гидроудары. Поэтому нужны именно биметаллические радиаторы, стойкие к повышенному давлению и прочим неприятностям. В частных домах, подключенных к автономным системам, установка биметаллических радиаторов приведет к практически бесполезным затратам.

Разновидности вертикальных радиаторов с нижним подключением

Разновидностей радиаторов, выпускаемых для монтажа на нижней подводке, не так много, речь идет преимущественно:

  • о панельных батареях;
  • стальных;
  • композитных (декоративных).

Стальные отопительные батареи нижнего подсоединения компактны, они наиболее долговечны, в их соединениях меньше образуется ржавого осадка.

Для монтажа панельных радиаторов нужно термостатическое оборудование с узлами подключения. Количество секций влияет на темп обогрева комнаты. Небольшое помещение можно обогревать посредством 5-6 секций, для большой площади их нужно в 2-3 больше. Желательно системы обогрева монтировать у противоположных стен. Это создаст условия для равномерной циркуляции прогретого воздуха.

Теплоноситель должен беспрепятственно попадать в последнюю секцию

Теплоноситель должен беспрепятственно попадать в последнюю секцию, поэтому очень важно все присоединить правильно, каким бы способом ни монтировали батарею. Однако если были проблемы с неполным прогреванием и завоздушиванием старых радиаторов, их нужно устранять во время монтажа, возможно, даже переварить весь контур секций алюминиевых радиаторов в отдельной комнате

Старые чугунные блоки выпускали с 4-м отверстиям, что было удобно делать расчет батарей для всех типов подводки. В современных моделях могут быть 2-3 входа, поэтому они не всегда соответствуют для замены старых батарей

Переваривание труб решит эту проблему, но важно не сделать «холодных» зон. Для этого нужна большая мощность радиаторов и грамотно спланированная схема с равномерным распределением подачи теплоносителя и обратки

Нарастить блоки обогрева большим количеством секций довольно сложно. Поэтому лучше установить сразу радиаторы нужного объема, даже с небольшим запасом, регулируя температуру теплоносителя. Это проще, чем искать дополнительный способ обогрева помещения, особенно с холодными угловыми стенами.

Схемы подачи и отвода однотрубных систем обычно скрыты под полом

Схемы подачи и отвода однотрубных систем обычно скрыты под полом, за плинтусами, в стяжке, под ламинатом в керамзите. Поэтому панели на нижнем контуре смотрятся как размещенные в наиболее удобных местах стен. Это дает больше возможностей для решения дизайнерских задач без ущерба отоплению частного дома, особенно когда нужны радиаторы отопления эстетичного вида.

Возможные схемы подключения

Самое эффективное подключение батарей достаточно легко выполнить – как с точки зрения кол-ва узлов, так и в плане технологии монтажа.

Устройство радиатора отопленияДвухтрубная система отопления

Вариант №1. Схема Тихельмана

Наиболее популярная схема подводки, главным ее достоинством является максимальная эффективность всех отопительных радиаторов в любой точке системы. Кроме того, схема Тихельмана позволяет регулировать отдельный радиатор без какого-либо влияния на остальные узлы системы. Так, если в одной из комнат будет очень жарко, то батарею там можно отключить полностью/частично от поступления горячего теплоносителя. А та тепловая энергия, которая в результате освободится, будет равномерно распределена по остальным радиаторам.

Схема ТихельманаРешение Альберта Тихельмана

Также к преимуществам схемы можно отнести то, что вода в обеих трубах имеется общее направление движения. В плане гидравлики это очень даже хорошо, поскольку нагрузка на все узлы системы (в частности, на насос и котел отопления) заметно падает.

Горячая вода начинает двигаться от котла, поочередно продвигаясь по всем радиаторам. Движение «обратки» также начинается от первой батареи. Получается, что батарея №1 будет последней на пути «обратки», но первой на подаче горячего теплоносителя. К батарее №2 вода будет поступать с чуть меньшей температурой, однако этот узел уже ближе первого к котлу на контуре «обратки».

Процесс тока воды

Аналогичным образом ситуация обстоит с каждым последующим радиатором: чем он дальше от источника горячего теплоносителя, тем меньшее расстояние до точки выхода холодной воды. Как результат – условия для всех батарей примерно равны (в плане обмена теплом с системой), все они прогреваются одинаково вне зависимости от своего расположения.

Для разводки используются трубы диаметром 25 мм, в то время как подключение батарей к сети выполняется с помощью труб 20 мм.

Радиатор посередине работать не будет

Минус у схемы Тихельмана всего один – радиаторы нельзя размещать ровно посередине системы (они в этом месте попросту не будут греть). Это объясняется гидравлическим эффектом, который возникает в середине – здесь отток холодной и подача горячей жидкости образуют равное давление. В реальности же подобное почти не встречается, проблему решают незначительным перемещением батареи вправо или влево. Хотя есть и более простой вариант – создать небольшой виток на одном из контуров, чтобы увеличить его длину и сместить тем самым отопительную батарею с середины.

Тупиковая и попутная схемы отопления дома

Вариант №2. Подключение посредством двух двойных коллекторов

Данная схема отличается от предыдущей тем, что батарея, являющаяся первой к котлу отопления на подаче, одновременно первая и на пути «обратки». Эта первая батарея работает максимально эффективно, в то время как остальные узлы теряют эффективность по мере своего отдаление в системе.

Подключение через два двойных коллектора

Использование двух коллекторов дает возможность минимизации данного эффекта, т. к. создаются два контура. Благодаря этому число радиаторов в одном контуре уменьшается, а тепловая энергия распределяется более-менее равномерно.

Два контура

В этой схема каждый последующий радиатор греется хуже, о чем мы уже упоминали выше, но частично данный эффект можно устранить посредством балансировочных клапанов. Если на подаче к первому радиатору этот клапан немного прикрутить, то к остальным узлам, более удаленным, обеспечится лучший приток теплоносителя. Отметим также, что регулировать клапаны необходимо в любом случае, поскольку в действительности длина контуров, которые создаются коллекторами, всегда несколько различается. Следовательно, в батареях будет неодинаковое количество тепла, а потому они нуждаются в балансировке с целью уравновесить эффективность их работы.

Какую схему выбрать?

Из всего, что мы рассказали выше, можно сделать вывод: самой простой, гибкой и эффективной является именно схема Тихельмана. Использование двух двойных коллекторов может стать некой альтернативой – эффективность распределения жидкости у такой схемы достаточно высокая, однако имеют место некоторые сложности при монтаже; кроме того, в дальнейшем потребуется дополнительная регулировка.

Схема петли Тихельмана

Разновидности

Разделение фитингов производится по разным параметрам. В зависимости от того, какую операцию следует произвести с трубами, применяются соответствующие комплектующие.

Для удобства следует разделить их по предназначению:

  1. Простейшим элементом, позволяющим соединять одинаковые трубы на прямом участке, является фитинг-муфта.
  2. Если монтаж трубопровода требует применения труб разного диаметра, их соединение возможно с помощью переходников, а также сгонов и ниппелей.

Обвязка радиаторов отопления фитингами

  1. Создание углов осуществляется с помощью специальных углов и отводов.
  2. Применение тройников и коллекторов разного диаметра позволяет соединять сразу несколько трубопроводов на одной разводке. Даже если в системе применяются последние из разных материалов, их можно соединять с помощью пластиковых фитингов.

Комплект фитингов для радиаторов для отопительной системы

  1. Крестовины используют там, где происходит разветвление трубопровода. При этом на стыках элементы должны иметь одинаковый диаметр.
  2. Штуцер – соединительная деталь, которая позволяет соединить гибкий шланг с насосом.
  3. Концы трубопровода заделываются с помощью фитингов-заглушек, которые обеспечивают полную герметичность.

Фитинги для полипропиленовых труб

Современный строительный рынок наводнен самой разнообразной арматурой, предназначенной для соединения в отопительной системе полипропиленовых труб. Но, несмотря на широкий выбор, подобрать требуемую модель – дело не такое уж и сложное, так как все они имеют разные размеры. Вне зависимости от того, имеют данные детали резьбу или нет, они могут быть как разборными, так и цельными.

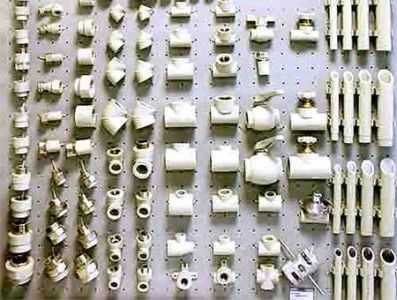

На фото – соединительные элементы для полипропиленовых труб

Выбор требуемого элемента соединения зависит от его функционального назначения.

  • соединение шланга гораздо удобнее производить с помощью цельного фитинга;
  • разборный соединитель с резьбовым креплением целесообразнее применять для счетчика.

Особую важность данный фактор имеет при установке радиатора отопления. Поэтому, для того, чтобы избежать воздействия на материал температурных перепадов и скачков давления, следует произвести монтаж компенсатора

Трубопровод и фитинги в конечном итоге становятся единой системой, так что лучше, если они будут изготовлены из полипропилена.

Особенности медных фитингов

Особой практичностью отличаются трубопроводы из меди, хотя их цена значительно выше. Дополнительно к ним приобретаются все сопутствующие детали, изготовленные из того же материала, и представленные на строительном рынке в огромном ассортименте. Все это позволяет производить любые работы, связанные с монтажом отопительной системы, вне зависимости от их сложности.

На фото – медные обжимные фитинги

Фитинги из меди:

  • очень легкие;
  • не подвержены воздействию высоких температур;
  • не боятся прямых солнечных лучей, способных вызывать деформацию.

Это, пожалуй, является их главными достоинствами. Такие элементы могут использоваться в магистральных водопроводах, требующих большого количества разветвлений. Медные фитинги также позволяют без труда формировать как изгибы и новые углы, так и повороты.

Ниже рассмотрим самые востребованные случаи:

Разнообразные фитинги для чугунных радиаторов

Монтаж

Несмотря на то, что установка фитингов не трудоемка, определенные сложности может вызвать несовпадение резьбы труб и соединителей. Поэтому прежде чем приступать к работе, нужно научиться соединять резьбовые соединения таким образом, чтобы достигнуть максимальной герметичности. Как вариант, инструкция предлагает использовать сантехническую ФУМ-ленту, которой уплотняется резьба деталей.

Размеры фитингов для радиаторов подбираются согласно диаметру трубопроводу

Есть и другой способ – использование специальной нити. Она наматывается своими руками так же, как и ФУМ-лента, но за счет своей структуры, позволяет закрутить резьбовое соединение безошибочно. После применения нити рекомендуется около 12 часов не использовать трубопровод.

Сантехническая ФУМ-лента и нить

Только после этого приступайте к наматыванию нити, следя за тем, чтобы процесс проходил вкось, и нить все время пересекала резьбу. И хотя на упаковке всегда указывается оптимальное количество витков, для большей надежности их следует увеличить в несколько раз.

Специфика установки радиаторов с нижним подключением


При подключении радиаторов необходимо соблюдать расстояния до стены, пола и подоконника

Подключать радиаторные элементы вне зависимости от способа требуется с отступом от поверхности стены на 5 см, от подоконников – на 5-10 см, от пола – на 8-10 см. Для самостоятельного монтажа понадобятся:

  • трубки Г-образной или Т-образной формы;
  • уровень и труборез;
  • специальные узлы мультифлекс;
  • лента ФУМ;
  • теплоизоляционный материал;
  • гайки.

Подвод выполняется на этапе ремонта жилища или строительства теплых полов в стенах, между отопительными приборами и полом или в полу. Последовательность работ зависит от формы арматуры.

Г-образные патрубки

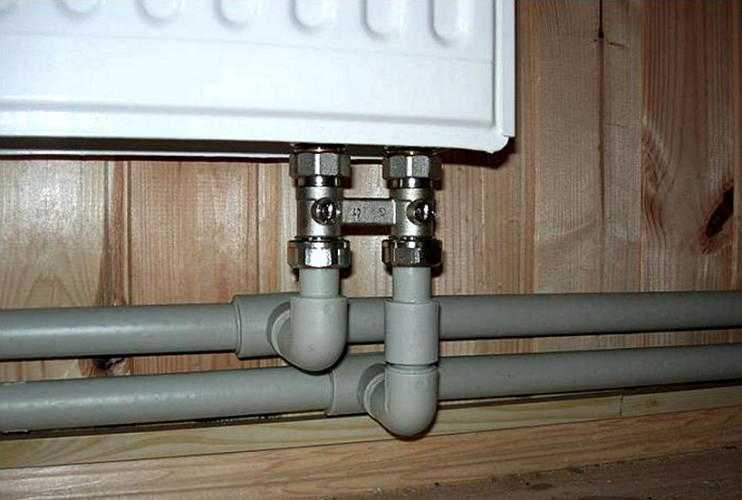

Подключение радиатора Г-образным патрубком снизу

Отопительные элементы можно подключить следующим образом:

  1. Монтаж ниппеля и блока шаровых вентилей.
  2. Надевание на патрубок резьбозажимного фиксатора.
  3. Развальцовка трубки для предотвращения сползания резинового уплотнителя.
  4. Установка элемента в угловой фиксатор.
  5. Вывод конструкции в блок шаровых вентилей и наживление.
  6. Выполнение разметки под крепеж фиксатора и демонтаж труб.
  7. Просверливание отверстия и забивание в него комплектного дюбеля саморезом.
  8. Повторный монтаж присоединительных патрубков с креплением на перекрытие.
  9. Подвод основной трубы на присоединительные. Понадобится отодвинуть теплоизоляционный слой на 2 длины гильзы.
  10. Фиксация гильзы и развальцовка трубы.

Т-образные патрубки


Т-образный патрубок для подключения радиаторов отопления

Процесс подсоединения реализуется так:

  1. Надевание на резьбозажимного соединения на патрубок.
  2. Развальцовка элемента.
  3. Выполнение фиксации при помощи надвижной гильзы.
  4. Маскировка узла декоративными накладками под цвет и фактуру отделки.

До начала подключения проводится оштукатуривание и выравнивание поверхности.

Мастер-класс. Пример установки радиатора отопления своими руками

Рассмотрим алгоритм действий при подключении батареи к системе отопления.

Шаг 1. Для начала подготовьте и соберите сам отопительный радиатор. Очистите все резьбовые отверстия от заводской смазки, для чего можете использовать специальное чистящее средство и ершик.

Подготовка радиатора

Шаг 2. Закончив обработку, удалите остатки чистящего средства бумажной салфеткой

Важно, чтобы отверстия получились максимально чистыми и сухими

Отверстие вытирается насухо

Шаг 3. Установите переходники (в нашем примере это ½ и ¾ дюйма).

Переходник

Шаг 4. Установите «американку» от крана на переходник, который вы установили заранее. Для закручивания используйте специальный ключ для «американок». В результате вы оборудуете пару отверстий – входной и выходное (в примере они располагаются диагонально).

Устанавливается «американка»Ключ для «американок»Используется ключ для «американок»

Шаг 5. На ненужные отверстия, нуждающиеся в закрытии, установите заглушки.

Установка заглушки

Шаг 6. Подготовьте хвостовики (это специальные тонкие трубки), разрежьте их. Снимите в хвостовиках внутреннюю фаску

Затем пощупайте внутренние части – важно, чтобы там не чувствовались заусенцы

Подготавливается трубка (хвостовик)Приспособление для снятия внутренней фаски

Шаг 7. Наденьте на трубку гайку, проставку из латуни и резинку (именно в такой последовательности). Затем расширьте трубку при помощи специального приспособления, вставив его внутрь до упора. После расширения трубка уже не сможет выскочить со своего места под действием давления во время эксплуатации отопительной системы.

Расширение трубы

Шаг 8. Пододвиньте резинку и другие детали к расширенному краю, присоедините переходник.

Шаг 9. Разметьте место, где радиатор будет установлен на стене, в соответствии с описанными выше требованиями. Для начала определите центр подоконника, отмерьте вниз 10 см – крепления батареи будут располагаться именно на таком уровне.

Нанесение разметки

Шаг 10. Прочертите линию установки держателей параллельно подоконнику на расстоянии 10 см. Сами держатели будут крепиться на дюбели.

Черчение линии установки держателей

Шаг 11. Другое крепление будет располагаться в 12 см от поверхности пола по вертикальной центральной линии.

Установка нижнего крепления

Шаг 12. Установите батарею на крепления, выровняйте ее по уровню.

Монтаж радиатора отопления

Шаг 13. Наметьте на стене места, где будут располагаться штробы (в нашем примере прокладку труб будет осуществляться внутри стены). Сделайте это во всех местах, где трубы будут подключены к радиатору.

Разметка для будущего штробирования стен

Шаг 14. Выполните штробирование намеченных ранее участков. Снимите батарею, чтобы было удобнее проводить работы.

Штробирование

Шаг 15. Подготовьте трубки. Нанесите отметку, по которой они будут отрезаться, как показано на картинке ниже.

Подготовка трубок для подключения радиатора

Шаг 16. Подключите к мягкой подводке, проложенной в стене, батарею, кран. Плотно закрутите все соединения. Ввод должен располагаться сверху, а вывод, соответственно, снизу.

Подключение трубопровода

Видео – Как установить отопительный радиатор

Если выберите подходящую схему и ознакомитесь со всеми нюансами подключения, то установка радиатора своими руками пройдет быстро и без каких-либо проблем. Нужно лишь действовать внимательно, делать все качественно. От того, насколько правильно вы все сделаете, зависит качество обогрева вашего дома!

Отличия основных способов подключения с нижней подводкой

Каждый способ доказал на практике свою жизнеспособность:

  1. Посредством боковых отводов – простой и доступный способ подключения, коллекторы батарей войдут в полы или будут располагаться над поверхностью вдоль плинтуса. Батареи крепят на стенах, трубы идут к нижним входам. С обеих сторон лучше установить запорную арматуру, чтобы отключать и устранять пробки с установленными клапанами. Рекомендуется установить спусковой кран для воздуха в одно из верхних отверстий.
  2. Нижнее подсоединение с удлинителем, при котором простое устройство ввинчивается в нижнее отверстие без доступа к верхней части. Теплоноситель циркулирует под давлением по трубке радиатора, теплая вода вытесняет холодную воду через выводящее отверстие. В самотечных системах нет возможности применять данную схему.
  3. Подсоединение через переходник используется, когда нет доступа трубопровода к радиатору с обеих сторон. Устройство ввинчивается в нижнее отверстие, к верхнему отверстию подводится металлическая трубка. Сам переходник монтируют снизу.

Схема подключения узла

Подсоединение нижнего узла выполняется по нескольким схемам.

Через байпас


Байпас снижает теплопотери примерно на 20%, чем экономит денежные средства

Байпасная реализуется посредством:

  • Встроенного канала с регулируемым диаметром отверстия. Его можно подсоединить к однотрубным коммуникациям для равномерного распределения температуры воды. При помощи гаек-эксцентриков можно подключить трубные отводы с любой осевой дистанцией.
  • Вынесенного элемента для повышения температуры на входе с последующим выравниванием в системе. Трубку подключают через фитинг со встроенным терморегулятором. Теплоноситель будет через байпас направляться наверх батареи и стекать вниз. Для регулировки обратки в верхнюю часть встраивается спускник воздуха.

Через инжектор

Инжекторный, или нижний боковой метод предусматривает наличие специальных приборов. Инжекторы выполняются в виде патрубка, установленного в корпус трубы на выходе. Особенность схемы – направление горячего теплоноситель в батарею через вход около патрубка и возврат через него на обратку. Сбоку инжекторного устройства находится клапанный регулятор, винт или автоматический терморегулятор.

Разводка Тихельмана


Разводка Тихельмана не дает теплоносителю полностью охлаждаться

Актуальна для однотрубной системы отопления. Основная линия дооснащается попутной разводкой с одинаковым общим расстоянием для линий подачи и обратки.

Использование удлинителей потока

Устройство монтируется внизу, отводов наверх не имеет. Теплоноситель циркулирует, перемещаясь до середины батареи, а затем выходит в конце. Он поднимается и выталкивает воду через патрубок выхода. Удлинители потока не применяются в самотечных коммуникациях.

Использование переходника

Элемент вкручивается внизу, наверх направляется нержавеющий патрубок. Отопительные трубы на переходник подсоединяются снизу.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Все элементарно просто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
