Управление и контроль противопожарных клапанов кду, кпв, озк

Система приточной противодымной вентиляции

Приточная система противодымной вентиляции —  система компенсации. Основная цель – обеспечить свободное открытие эвакуационных дверей. Подача воздуха такой системы осуществляется в нижнюю часть помещения, т.е. в часть помещения ниже верхней отсечки дверного проема.

В качестве притока для компенсации систем механической противодымной вентиляции могут быть использованы:

  • наружные окна в нижних частях помещения с автоматическими приводами;
  • проемы в наружных стенах и шахты с клапанами;
  • механический подпор (с помощью вентилятора).

Проем в наружной стене для компенсации дымоудаления

Первый способ используется крайне редко по той причине, что создает возможность «выгодного недопонимания» со стороны проверяющих органов.

Второй способ применяется чаще, но имеет одну сложность – огромные габариты шахты. В зарубежных нормативах размер шахты дымоудаления рассчитывается от скорости воздуха не более 1,5 м/с, а в российских – допускается 5-6 м/с.  В случае использования такой шахты, например, на компенсацию дымоудаления из коридора, мы получаем размер воздуховода, как минимум, 1000х600 мм.  Высота воздуховода, прокладываемого под потолком, а именно 600 мм затруднит прокладку смежных коммуникаций и сильно опустит чистовой потолок.

Варианты приточной противодымной вентиляции. Слева -механический подпор (вентилятор). Справа — естественная шахта для притока

Третий способ – механический подпор с помощью вентилятора  —  более удобный, но и немногого затратный.

Крышной осевой вентилятор приточной противодымной вентиляции без конфузора.

Размеры воздуховоды в таком случае будет существенно меньше, скажем 800х400 мм. Никаких ограничений по скорости воздуха в механических системах противодымной вентиляции нет и быть не может. Система работает только в случае пожара, поэтому не учитывается в общем балансе электропотребления.

В случае механического подпора нам придется докупать вентилятор, оборудовать его шкафом автоматизации и частотным пребразователем согласно ГОСТ Р  53302-2009, но это более надежный вариант, чем все остальные.

Нельзя использовать в качестве притока открывание наружных дверей и ворот, т.к. эвакуационные двери должны оборудоваться устройствами самозакрывания. Данное отступление возможно только в случае атриумов и пассажей.

Можно использовать в качестве компенсации обычную общеобменную вентиляцию, но на практике это не удобно. Во-первых, объемы приточного воздуха в общеобменной и противодымной вентиляции на порядок отличаются, что приводит к удорожанию вентиляционного оборудования. Во-вторых, требования к системе вентиляции ужесточаются и должны соответствовать требованиям системы противодымной вентиляции. Дешевле сделать две отдельные независимые системы.

Индивидуальное проектирование

Подобные услуги предоставляют многие компании, которые заключают с собственником договор, выполняют техническое задание и действуют в четком соответствии с противопожарной инструкцией

При выборе фирмы важно убедиться, что у нее есть соответствующая лицензия, а методика соответствует правилам и нормам. Можно попросить представить образец выполненных проектов, чтобы быть уверенным в высоком качестве услуг

Специалисты отталкиваются от нормативных актов, иначе пожелания заказчика могут привести к печальным последствиям. СДУ на заключительном этапе проходит испытания

Важно сделать ее максимально простой, чтобы обслуживание систем дымоудаления не вызвало затруднений у собственника

На этапе проектирования не исключены проблемы. Они связаны с размещением огнестойких перегородок, которые обязательно устанавливают перед тем, как будет составлена полноценная схема вентиляции. Дальнейшее изменение расположения перегородок может привести к проблемам с разводкой раздельного воздухоотвода.

Элементы комплекса дымоудаления

Перечень элементов, входящих в состав схемы дымоудаления.

Дымоудаляющие вентиляторы. Механизмы, устойчивые к высокой температуре, высокой производительной мощности (20000 м³/ч), малым воздушным расходом. Эффективность не снижается при высокой температуре. Устанавливаются на крыше здания, вытягивают дым, гарь, продукты горения. При необходимости запускают реверсивный ход для подачи свежего воздуха внутрь безопасной зоны, эвакуационных путей. Данные функции могут выполнять отдельные вентиляторы.

Противопожарные клапаны:

  • Дымовые. Используются как вытяжка или приток внутри противодымного устройства.
  • Нормально открытые. Монтируются внутри общеобменной вентиляции в открытом состоянии, при возникновении пожара закрываются.
  • Нормально закрытые. Расположены внутри приточной противодымной системы вентилирования. При пожаре открываются для удаления дыма.
  • Двойного действия. Монтируются открытыми в общеобменном вентиляционном оборудовании. При пожаре закрываются автоматически, открываются после пожара для отведения остатков дыма.

Люки дымоудаления (зенитные фонари). Организовывают естественное освещение, вентилирование. При пожаре автоматически открываются.

Вохдуховоды. Выполнены из стали, устойчивой к воздействию высоких температур, изготавливаются с большим внутренним сечением. Толщина металла от 1,2 мм. Возможно использование общеобменной вентиляционной установки как противодымной при возникновении возгорания, но отдельно оборудованная воздуховодная сеть эффективнее.

Дымовые датчики, реагирующие на увеличение оптической плотности воздуха и посылающие сигнал контрольной панели, средствам пожаротушения.

Принцип работы

Принцип работы блока управления системы дымоудаления достаточно прост. Получив от автоматического комплекса пожаротушения сигнал, блок управления дымоудалением закрывает противопожарные клапаны и запускает вентилятор. Щит управления может быть активирован как в автоматическом режиме, так и в ручном.

Согласно современным стандартам пожарной безопасности, к блокам дымоудаления предъявляются следующие требования:

  • высокая производительность;
  • термоустойчивость;
  • высокие аэродинамические показатели;
  • высокая скорость и четкость срабатывания системы противопожарных клапанов;
  • функциональность. Хорошие эксплуатационные характеристики, хорошо продуманная компоновка шкафа позволяет легко получать доступ к узлам и агрегатам;
  • низкий уровень шума и вибраций;
  • надежность и долговечность.

Расположение щита в проекте систем дымоудаления

Задача всех противопожарных систем – это максимальное сохранение жизни и здоровья людей во время эвакуации с места возгорания

Поэтому крайне важно, при проектировке, расположить блоку управления в доступных местах с удобным подходом

Согласно правилам противопожарной безопасности, утвержденные постановлением от 25.04.2012 г., при проектировании системы необходимо строго следовать нормативам.

Это же касается и размещения блоков управления, которыми, в соответствие с регламентом должны быть оборудованы:

  1. Цокольные, подземные этажи зданий и подвалы, находящиеся в непосредственной эксплуатации.
  2. Коридоры, проходные помещения, в которых нет возможности естественного дневного освещения.
  3. Подобные торговые, подсобные, гаражные, складские и другие здания или постройки.

Проектировка системы дымоудаления должна учитывать:

  • параметры и площадь имеющихся помещений;
  • ширину и продолжительность эвакуационного пути;
  • статистические данные о средней посещаемости здания или отдельных помещений;
  • плотности потока людей в походных местах и т.д.

Монтажные работы по установке противопожарной системы выполняются в несколько этапов.

Перво-наперво проводится разметка необходимых отверстий в местах, указанных в проектной документации. Затем отверстия высверливаются и через полученные доступы, воздуховоды пропитываются специальным огнезащитным составом (качество которого должно подтверждаться в лабораториях органов пожарной безопасности) или обшиваются огнеупорным материалом (также обязательно сертифицированным соответствующей организацией).

На следующем этапе проводят крепление составляющих элементов, устанавливаются клапаны, монтируются дымоудаляющие люки, вентиляторы, решетки, прокладываются кабельные линии. И только когда вся система собрана, начинают устанавливать щит управления дымоудалением. После его подключения проверяют функциональность полученной противопожарной вентиляции.

Система пожарной сигнализации

После технической проверки работы системы важно проверить ее работоспособность на практике. Для этого в помещении имитируют очаг возгорания и контролируют комплексное реагирование системы

О качестве и надежности оборудования говорит  мгновенное срабатывание автоматики, активизирующей запуски вентиляторов и срабатывание необходимых клапанов. Подключение к работе поочередно всех элементов системы должно отражаться индикаторами на передней панели блока управления.

Устройство

Техническое устройство такого изделия несложно, т.к. имеет в своем составе лишь три основных элемента:

  • Корпус круглого или прямоугольного/квадратного сечения, выполненный из оцинкованного металлического листа или нержавеющей стали. Устанавливается в проемах строительных конструкций – перекрытий, стен, перегородок, в т.ч. противопожарных, крепясь к ним с одной или с двух сторон.
  • Подвижная заслонка, которых может быть от одной до нескольких, соединенных в одну работающую конструкцию, плотно перекрывающую все внутреннее сечение корпуса изделия.
  • Привода – механизма различного вида, принципа, способа действия, приводящего заслонку в открытое положение, т.к. большинство изделий, предназначенных для установки на защищаемых объектах, изготавливаются в так называемом нормально закрытом исполнении.

Общие правила

Установка системы вентиляции в общем осуществляется в соответствии с определенным правилами:

  • Во время возведения помещений от подвалов и выше будущей крыши оборудуются вертикальные вентиляционные шахты, которые наделены высокой стойкостью к воздействию огня, потому что в основном делаются из кирпича.
  • Сквозь здание прокладывают в горизонтальном положении воздуховоды. Их короба изготавливают из оцинкованной стали. Система подвергается обработке огнестойкой штукатуркой, пеной и базальтовым материалом.
  • Монтаж клапанов дымоудаления должен проводиться бережно, чтобы избежать повреждения корпуса. В противном случае заслонка не будет работать.

Как устроен клапан?

Устройство клапана дымоудаления включает в себя:

  • Металлический корпус является неподвижным элементом конструкции. Он отличается высоким порогом огнестойкости. Показатели порога определяются соответствующей нормативной документацией, ведь от них зависит, насколько будет эффективным функционирование всего клапана. Поскольку дым характеризуется высокой температурой, это может стать причиной деформации корпуса. Чтобы предотвратить возникновение деформаций, следует подбирать клапан системы дымоудаления, выдерживающий высокие температурные показатели.
  • Заслонка является подвижным элементом. Она устанавливается в корпус, перекрывая сечение.
  • Привод представляет собой механизм, который заставляет заслонку открываться.

Клапан для дымоудаления поставляется в закрытом положении и в таком же положении монтируется в вентиляционную систему. Когда возникает задымление, клапан открывается при помощи работы привода.

Что такое противодымная защита

Противодымная защита – часть противопожарной вентиляционного комплекса, основная задача которого:

  • локализация, удаление дыма, продуктов сгорания материалов, газовой смеси из охваченного пламенем здания;
  • очистка эвакуационных путей для своевременного удаления людей из помещений;
  • помощь в организации тушения пожара;
  • сдерживание распространения пламени.

Монтаж комплекса:

  • Устанавливается отдельной воздуховодной системой. При этом, эффективность на высоком уровне, износ механических узлов минимален. Недостаток автономного размещения – редкое техническое обслуживание, снижающее функциональную готовность к экстренной ситуации.
  • Использование реверсивного хода вентиляционной схемы здания при возникновении пожара. Работа осуществляется в поочередных режимах отведения дыма и воздушного подпора для подачи избыточного объема воздуха, чтобы создать избыточное давление. Обслуживание вентиляционного оборудования производится периодически, что повышает вероятность качественного функционирования противодымной защиты.

Защитными устройствами оборудуется каждый этаж, лестничные площадки. Если лифтовые шахты выполняют роль дымоудаления, дополнительно монтируются огнезадерживающие клапаны.

Виды схем дымоудаления:

  • Статические. Недорогой комплекс, которая локализует продукты сгорания, газовую смесь внутри одного помещения. При этом выключаются вентиляционная система, прекращается движение воздуха по лифтовым шахтам, воздуховодам.
  • Динамические. Эффективная схема, организованная противодымным приточно-вытяжным вентилированием. Состоит из извещателей, клапанов удаления дыма, огнезадерживающих устройств, защитных перегородок, вентиляторов и т.д. Ручная или автоматическая регулировка.

Как работает система дымоудаления?

Системы дымоудаления при пожаре представляют собой специальные аварийные комплексы приточно-вытяжной вентиляции, которые обеспечивают качественное удаление дыма и газообразных продуктов горения, создавая условия для безопасного спасения людей в случае возникновения пожара. СДУ являются обязательными в общей системе пожаробезопасности, которая должна быть на каждом объекте, независимо от его функционального предназначения.

Схема стандартной системы дымоудаления

Основные функции систем дымоудаления

Установленная на объекте СДУ должна обеспечивать выполнение следующих задач:

  • минимизировать задымленность на эвакуационных путях;
  • предотвращать возможность распространения очагов пламени с места начала пожара;
  • поддержка оптимальных микроклиматических условий за пределами области пожара для безопасной работы пожарников;
  • обеспечивать снижение температуры воздуха в помещениях, которые охвачены пожаром;
  • контролировать величину задымленности помещений и своевременно оповещать о начавшемся пожаре;
  • автоматически переводить в рабочий режим соответствующие люки, вытяжки, окна, через которые может осуществляться удаление продуктов горения и проветривание зданий;
  • поддерживать минимально необходимую концентрацию кислорода в помещениях для безопасной эвакуации людей.

Система управления дымоудалением работает по известным законам физики, в соответствии с которыми теплый воздух поднимается вверх, а холодный опускается вниз, создавая, таким образом, естественную тягу воздушных масс. При необходимости увеличения мощности тяги могут использоваться специальные вентиляторы, которые будут поддерживать процесс выведения дыма и подачи чистого воздуха в определенные места.

Автоматическая система дымоудаления включается самостоятельно при срабатывании пожарной сигнализации. При переходе в рабочий режим она обеспечивает быстрое удаление газообразных продуктов горения и дыма из помещений, а также препятствует их дальнейшему распространению в другие места. Входящие в состав СДУ вентиляторы подпора распределяют чистый воздух к эвакуационным выходам, лифтам и к прочим местам, по которым осуществляется спасение, пребывающих в здании, людей.

Условно этапы работы СДУ можно разделить на следующие:

  1. при возникновении возгорания и появления областей задымленности срабатывает соответствующий дымовой датчик;
  2. сигнал от этого датчика передается на пульт управления системами пожаробезопасности;
  3. система вентиляции объекта выключается, а имеющиеся клапаны огнезащиты закрываются;
  4. в областях возгорания происходит открывание клапанов дымоудаления;
  5. параллельно с этим начинают работать вентиляторы, удаляющие дым, а также обеспечивающие воздушный подпор.

Это интересно: Огнетушитель углекислотный ОУ-10 передвижной — описание и ТТХ

Регламент обслуживания

Обслуживание систем вентиляции и дымоудаления производится в соответствии с нормативным регламентом.

Виды работ технического обслуживания, проводимые ежемесячно:

  • Внешний осмотр противопожарного комплекса.
  • Проверка функционирования, технического состояния.
  • Проверка рабочего положения выключателей, индикаторов света.
  • Проверка источников питания (основного, резервного).

Каждые три месяца проверяется функционирование комплекса, составляется Акт проверки. Через полгода проводится техническое обслуживание и ремонт систем противодымной защиты по параметрам:

  • Соответствие установленной противодымной схемы паспортным параметрам вентиляции.
  • Количество вытяжных, приточных противодымных вентиляторов, которое должно соответствовать указанному в техническом паспорте.
  • Количество, месторасположение противопожарных клапанов (нормально-закрытие, нормально-открытые, дымовые и т.д.).
  • Размещение, соответствие технических параметров противодымных воздуховодов.
  • Тестовое включение противопожарного комплекса для проверки функционирования.

Кроме того, ежегодно замеряются показатели электрической сети. Один раз за два года противопожарный комплекс планово тестируется. Каждые три года снимаются показатели сопротивления изоляции электрической линии.

Противопожарный комплекс через пять лет проходит освидетельствование по экономической, технической целесообразности. Техническое обслуживание и ремонт систем осуществляется планово или по мере необходимости.

https://youtube.com/watch?v=pjtwrbO-2bw

Обслуживание систем дымоудаления

СДУ должна быть готовой принять на себя задачу по удалению дыма из помещения. В этой связи ее необходимо регулярно обслуживать и периодически осуществлять ремонт установленных систем дымоудаления. Подобные операции проводит та фирма, которая монтировала оборудование.

Проверка систем

Проверяются СДУ каждый месяц и ежеквартально. Такая частота обусловлена тем, что система вступает в работу только в критических ситуациях, и за время простоя может прийти в негодность.

Специалисты, которые проводят проверку раз в месяц, смотрят на:

  • работоспособность приборов;
  • элементы системы.

По ее ходу мастера устраняют поломки и проводят полную диагностику приборов на предмет неисправности.

Каждые 3 месяца осуществляются:

  • наладка оборудования и охранного модуля;
  • прочистка шахт в соответствии с составленной программой;
  • глубокая диагностика;
  • проверка резервных источников питания;
  • осмотр скрытых электрических кабелей.

Работы, связанные с проверкой функционирования элементов СДУ и АПЗ (автоматических систем пожаротушения), фиксируются в протоколе. Пожарная инспекция из ВНИИПО в любой момент вправе потребовать эти бумаги и паспорт объекта, чтобы убедиться в безопасности помещения. В ином случае собственнику могут ограничить эксплуатацию площади до следующей приемки.

Монтаж системы дымоудаления

Требования к монтажу ЩДУ предъявляются в зависимости от типа помещения, где оно устанавливается. Во главе установки стоит соответствие всем нормам использования данного оборудования.

  • На подготовительном этапе осуществляется точная разметка и просверливание необходимых отверстий. Проверка наличия всех необходимых для работы элементов.
  • Все воздуховоды пропитываются огнезащитным составом или огнеупорным материалом.
  • Крепление всех элементов конструкции воздуховода и системы в целом.
  • Устанавливаются вентиляторы, клапаны и решетки.
  • После монтажа основных составляющих противодымной системы, устанавливается автоматика. Ее предназначение заключается в обнаружении и своевременном оповещении о пожарной ситуации.
  • Осуществление проверки рабочего состояния данной установки.

Все элементы установлены и настроены

Воздушные ходы противодымной системы подвергаются специальной обработке составами, противостоящими возгоранию с предъявлением соответствующего лабораторного документа в органы пожарной безопасности. Возможен вариант использования для этих целей изолирующего материала, с таким же предъявлением на него сертификата качества органам пожарной безопасности.

В период, перед тем, как готовый объект с установленной в нем системой дымоудаления, готов к сдаче в эксплуатацию, проводится комплексное испытание с имитацией настоящей пожарной ситуации. Результатом чего должно стать безусловное срабатывание системы щита автоматики дымоудаления, вводящей в режим работы вентиляторы и противопожарные клапаны. Индикация на панели щита обязана отражать все происходящее в надлежащем качестве.

Это интересно: Перезарядка огнетушителей — сроки, периодичность, проверка

Типы и размеры

Тип таких технических устройств определяется способом установки/монтажа на воздуховодах, в огнестойких коробах, шахтах систем дымоудаления:

  • Стеновые/настенные или внешние. Такое изделие имеет один присоединительный фланец для установки в монтажном проеме в стене, перегородке, подвесном потолке или воздуховоде системы экстракции дыма из защищаемого помещения, а привод находится внутри его корпуса.
  • Канальные или шахтные. У такого типа дымоприемных устройств всегда в наличии по фланцу с каждой стороны изделия. Их устанавливают в шахтах или легко соединяют ими короба воздуховодов дымоудаления. Они могут управляться как внутренним, так и внешним приводом.
  • Нормально закрытые. Подавляющее большинство изделий, производимых российскими компаниями, относится к этому типу. Монтируются на воздуховодах общеобменной вентиляции притока/удаления воздуха, что и определяет их повышенную востребованность для включения в проектные решения, при монтаже, капитальном ремонте таких систем.
  • Нормально открытые. Применяются только в составе систем дымоудаления противодымной защиты, что, конечно, делает их менее необходимыми.
  • Двойного действия, являющиеся универсальными устройствами для всех вентиляционных систем.

Устройства дымоудаления могут иметь несколько типов/модификаций по исполнению, которое бывает:

  • Общепромышленным. Для общеобменной, противодымной вентиляции объектов с нормальными условиями.
  • Стойким к коррозии. Для монтажа в вентиляционных системах, обслуживающих помещения с высокой влажностью, химически агрессивной воздушной средой.
  • Взрывозащищенным, предназначенным для установки в производственных, складских зданиях, технологических сооружениях промышленных предприятий высокой категории по взрывопожарной опасности.

Существует также различие типов дымовых клапанов по пределу стойкости к огню, аналогичные для многих других устройств, устанавливаемых в строительных проемах противопожарных преград. Так, если изделие имеет маркировку E 60/I 30, то потеря плотности/целостности наступит не меньше, чем через час; а теплоизолирующих свойств – через полчаса.

Клапаны дымоудаления сертифицированы, а это обязательное условия для всей продукции, производимой, реализуемой в нашей стране, на предел стойкости к огню на 1; 1, 5 и 2 часа, имея обозначение EI 60/90/120 соответственно.

Размер клапанов дымоудаления различен – от квадратного сечения 100х100 мм, до прямоугольного 500х900 мм. Выбор размера не случаен и прямо зависит результатов расчета дымоудаления из помещений защищаемого здания, проводимого специалистами проектных организаций исходя из площади, конфигурации помещений, вытяжного объема дымовых газов и приточного свежего воздуха.

Когда нужно дымоудаление?

В интернете крайне мало информации, где именно нужна система противодымной вентиляции.Нормы дымоудаления написаны сложным языком и разбросаны по разным нормативным документам. В этом разделе я собрал самую важную информацию. Вам осталось пройтись по списку и понять – требуется ли система противодымной вентиляции в вашем конкретном случае?

Система вытяжной противодымной вентиляции (дымоудаления) требуется:

1. из коридоров и холлов любых зданий более 9 этажей, кроме производственных;

2. из коридоров в подвальных и цокольных этажах любых зданий, где есть помещения с постоянным пребыванием людей на этих этажах;Например, дымоудаление требуется из коридора подвального этажа жилого дома, где расположены офисы, или мастерские. При этом, если выход из такого офиса происходит сразу на улицу- дымоудаление не требуется.

3. из коридоров длиной более 15 метров без открывающихся наружных окон;Дымоудаление из таких коридоров не требуется в одноэтажных зданиях и производственных зданиях с негорючими веществами. Также не требуется, если во всех помещениях этого коридора нет постоянных рабочих мест, а двери из помещений выполнены в дымогазонепроницаемом исполнении.

4. из атриумов и пассажей;

5. из складов со стеллажным хранением высотой более 5,5 метров, где хранятся материалы способные гореть и воспламеняться;

6. из производственных и складских помещений, но только с постоянным пребыванием людей, где используются материалы способные гореть и воспламеняться;

Постоянное пребывание людей – это более 6 часов в сутки или 2 часа непрерывно в течение суток.

7. из производственных и складских помещений с постоянным пребыванием людей, в деревянных зданиях, либо зданиях из других горючих материалов;

8. из помещений без открывающихся наружных окон площадью более 50 м

2

8.1 с массовым пребыванием людей, массовое пребывание — на 1 м

2

свободной площади находится более 1 человека. Например: залы совещаний, учебные аудитории, обеденные залы, зрительные залы театров и кинотеатров. Актуально для всех помещений, где много людей и мало окон. Часто заказывают проект дымоудаления из обеденного зала ресторана в подвальном помещении вместе с проектом вентиляции ресторана.8.2 c постоянными рабочими местами, где используются или хранятся горючие материалы. Например: читальные залы, книгохранилища, выставки или архивы без открывающихся окон

9. из помещений без открывающихся наружных окон вне зависимости от площади:9.1 торговых залов магазинов;9.2 офисов;9.3 гардеробных площадью более 200 м

2

Дымоудаление не требуется из торговых залов (9.1), офисов (9.2), если помещение менее 800 м

2

расположено на 1 этаже жилого здания или пристроено к жилому дому и имеет выход сразу на улицу, при этом от самого дальнего помещения до выхода должно быть не более 25 м.Например: Если офис менее 800 м

2

,но от самого дальнего помещения до выхода более 25 м – дымоудаление потребуется.

9.4 автодорожных и коммуникационных тоннелей при их соединении с подземными этажами здания.

10. из любых крытых паркингов для автомобилей, а также изолированных рамп для въезда автомобилей на этажи.

Система дымоудаления из автостоянки. Применение струйных вентиляторов для парковок в российских нормах не регламентируется!

11. из любых помещений в которые есть выход в незадымляемые лестничные клетки, вне зависимости от их площади и наличия открывающихся окон. Например, коридор менее 15 метров, но выход из него — через незадымляемую лестничную клетку. В таком случае делаем систему дымоудаления в коридоре, а приток – в лестницу.

Незадымляемая лестничная клетка – это внутренняя лестница для эвакуации людей при пожаре в зданиях более 9 этажей (или высотой более 28 метров). Необходимо чтобы рассматриваемое помещение полностью соответствовало всем перечисленным в пункте условиям. Если какое-то требование к помещению не выполняется – дымоудаление не требуется.

Это интересно: Естественное дымоудаление: требования и устройство

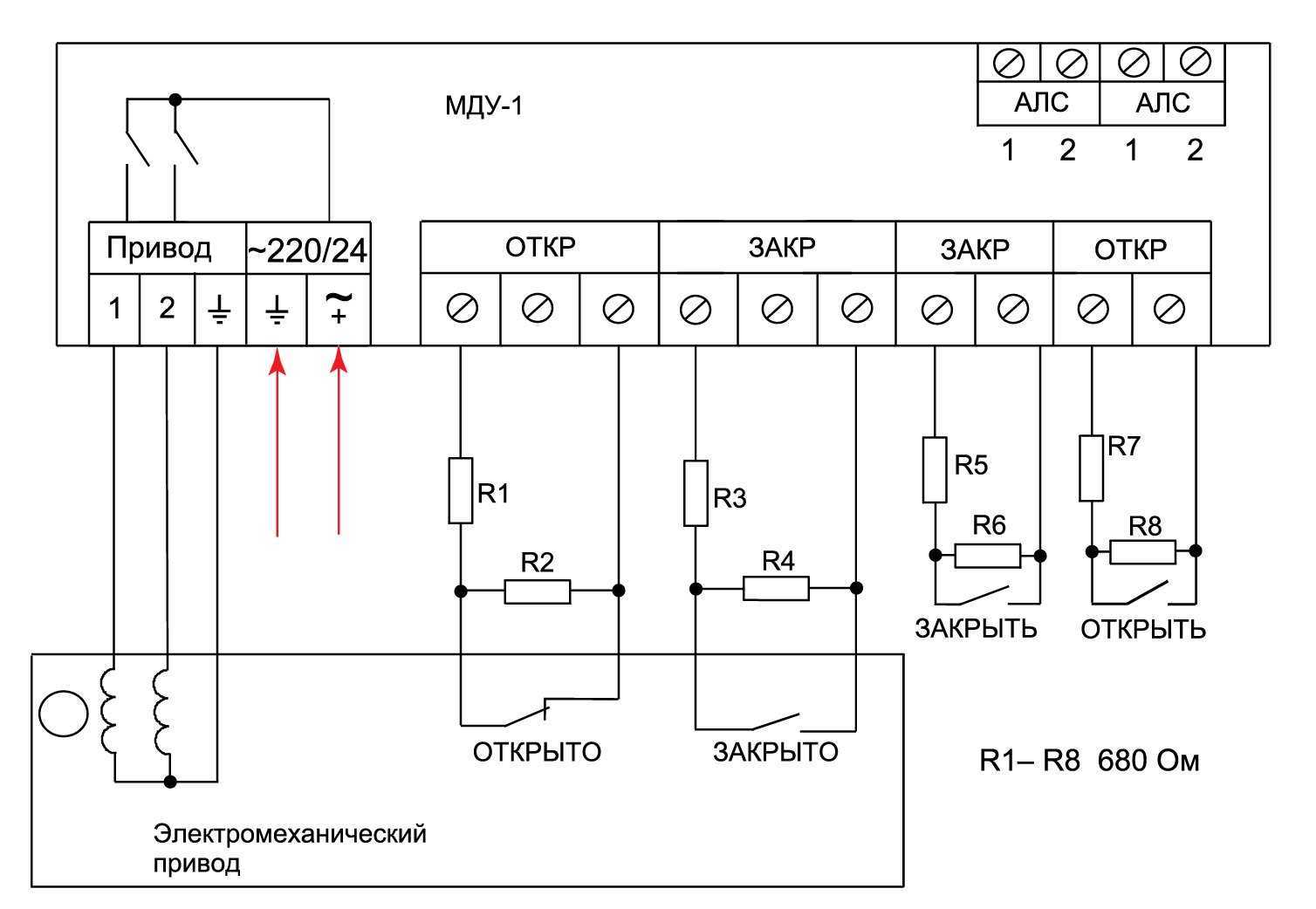

Схема устройства ШДУ

На сегодняшний день существует широкое разнообразие щитов управления дымоудалением. Подобрать подходящий ШДУ, учитывая тип и особенности всех компонентов противодымной защиты, не составит труда. Большинство представленных моделей – это устройства стандартного типа, которые состоят из контроллеров и рубильников, преобразователей частоты и контакторов. Также схема управления вентилятором дымоудаления и других компонентом вентиляционной системы включает в себя пускатели и выключатели, реле и защитные элементы вместе со световыми индикаторами разнообразных режимов.

Исправность каждого компонента играет важную роль в эффективной и надежной работе всего ШДУ. Преобразователи частоты позволяют изменять показатели скоростей вращения лопастей вентилятора, что обеспечивает запуск механизмов в щадящем режиме с отсутствием резких перепадов и рывков в работе. Это гарантирует существенное уменьшение уровня потребления электроэнергии и возможных перегрузок. Одновременно увеличивается безопасность работы противодымной защиты вместе с продлением общего эксплуатационного срока. Контролеры помогают быстро реагировать на любые отклонения от нормы, даже самые малейшие, а также своевременно исправить их. Стоит отметить, что они разделяются на аналоговые и дискретные. По желанию заказчика стандартная схема шкафа управления дымоудалением может быть дополнена другими необходимыми компонентами.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Все элементарно просто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
