Как правильно подключить таймер времени

В окончание

Перед тем, как запустить собранную электрическую схему, нужно провести ее наружный осмотр, а также осмотр всех приборов.

Усиление выхода реле времени с помощью магнитного пускателя не представляет собой ничего сложно. Оно используется очень широко при подключении не только электродвигателей, но и других приборов промышленного и бытового типа.

Одной из главных задач мастера-электрика является изучение инструкции, которая прилагается к реле времени и магнитному пускателю.

Другая задача — правильно определить назначение зажимов на корпусе приборов. Если всё сделать грамотно, можно обеспечить успешное управление электроприборами на предприятии или в домашних условиях.

Где используются?

Твердотельные реле — уникальные устройства, которые после монтажа не требуют особого обслуживания. Здесь работает принцип «установил и забыл». К примеру, в простых моделях очистка контактной группы осуществляется с определенной периодичностью — как правило, через определенное число циклов. Если изделие работает редко, это не вызывает проблем.

Но как быть с аппаратурой, для работы которой требуется частое срабатывание — один раз в секунду или даже чаще? Пример такой техники — станок с клапанами соленоидного типа.

Подача напряжения происходит через реле, которому приходится разрывать до десяти ампер индуктивного I. Если поставить контактное устройство, его замену придется осуществлять раз в 1-2 месяца. Если поставить твердотельный аналог, об этом можно забыть на долгие годы.

Несмотря на надежность работы, ТТР требуют периодического осмотра. Базовые рекомендации в этом вопросе дает производитель изделия. Как правило, речь идет о проверке факта замыкания контактов, целостности корпуса и изоляции.

Пример и применение

На смену электромеханическим таймерам пришли электронные устройства, которые также применяются для временного освещения в туалете, на лестничной площадке, в фотоувеличителе и т. п. При этом часто используются бесконтактные переключатели на тиристорах, где схема работает от сети 220 В.

Схема реле времени.

Питание производится через диодный мост с допустимым током 1 А и более. Когда контакт выключателя S1 замыкается, в процессе зарядки конденсатора С1 открывается тиристор VS1 и загорается лампа L1. Она служит нагрузкой. После полной зарядки тиристор закроется. Это будет видно по отключению лампы.

Время горения лампы составляет несколько секунд. Его можно менять, установив конденсатор С1 с другим номиналом или подключив к диоду D5 переменный резистор на 1 кОм

Какой принцип надо реализовать в самодельном реле времени

Основа кустарных автоматических расцепителей с таймерами — запуск настроенной (подобранной) выдержки. Часто это низко вольтовое изделие (5–14 В), реже делают для прямого подсоединения к обычной сети (диодные варианты).

Основы самых простых сборок

Таймер в данном случае, это конденсатор, длительность его разрядки — это и есть отсчет. Зарядка начинается по нажатию кнопки переключателя. Исполнительное устройство — электромеханическое реле (выглядит как небольшая коробочка), после «опустошения» конденсатора, ток на ее контактах исчезает, происходит расцепление.

В схему включают также настроечный (переменный, подстроечный) резистор для регулировки задержки, но в целом диапазон задается емкостью конденсатора (можно подбирать разные экспериментальным путем для требуемых промежутков) — она влияет на длительность его разрядки, соответственно, на общие рамки паузы.

Настройка электронно-механических аналоговых реле

Системы промышленной автоматики, а также различные бытовые модули часто оснащаются электромеханическими устройствами, конструкция которых предусматривает настройку при помощи потенциометров.

Электромеханический тип устройства отсчёта времени с регулировкой параметров потенциометрами. Существуют различные конфигурации подобных приборов, что делает возможным применять их в схемах разной сложности

На передней панели корпуса таких устройств располагается шток потенциометра (или несколько штоков), предназначенный под вращение лезвием отвёртки. По окружности штока (штоков) наносится размеченная шкала значений установки.

Прорезь на штоке под лезвие отвёртки является своеобразным указателем, изменяющим своё положение при вращении штока. Установкой этого указателя напротив определённых значений размеченной шкалы достигается настройка нужного параметра.

Многоканальный прибор электронно-механического типа. Настраивается легко и просто путём вращения потенциометров с помощью отвёртки. На фронтальной панели также имеется светодиодная индикация состояния

Приборы подобного типа (например, NTE8) нашли широкое применение в схемах управления вентиляционными системами, отопительными модулями, приборами искусственного освещения.

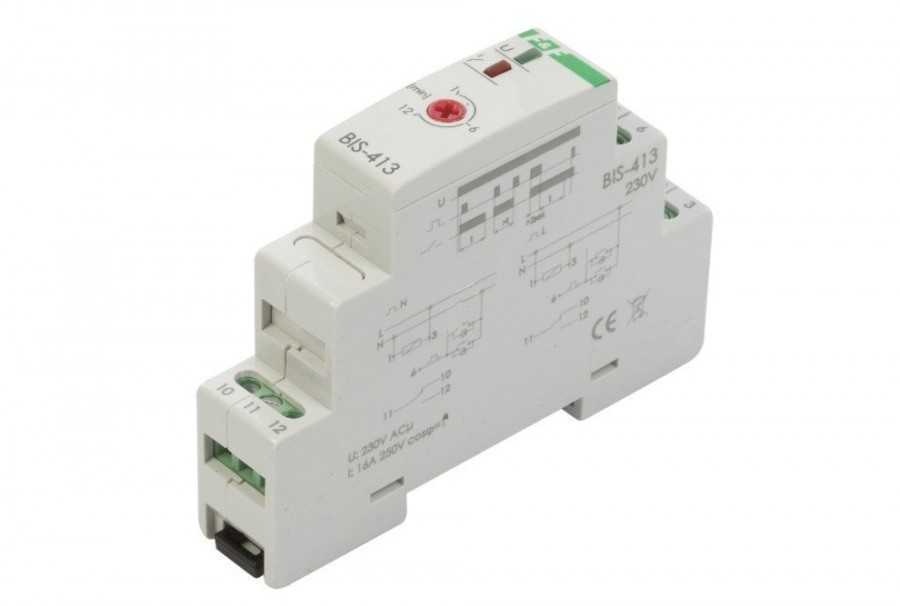

Разновидности импульсного реле

На сегодняшний день известно несколько типов реле. Каждая разновидность имеет свои характерные особенности. К ним относят:

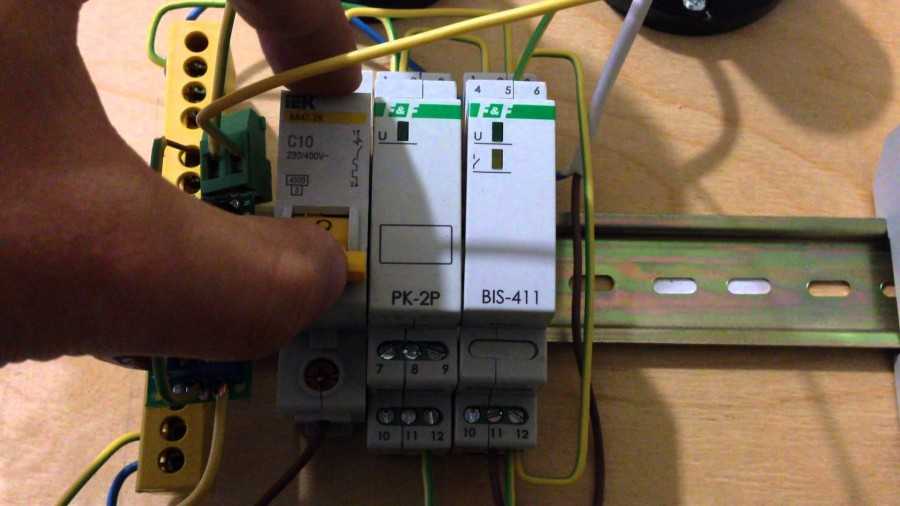

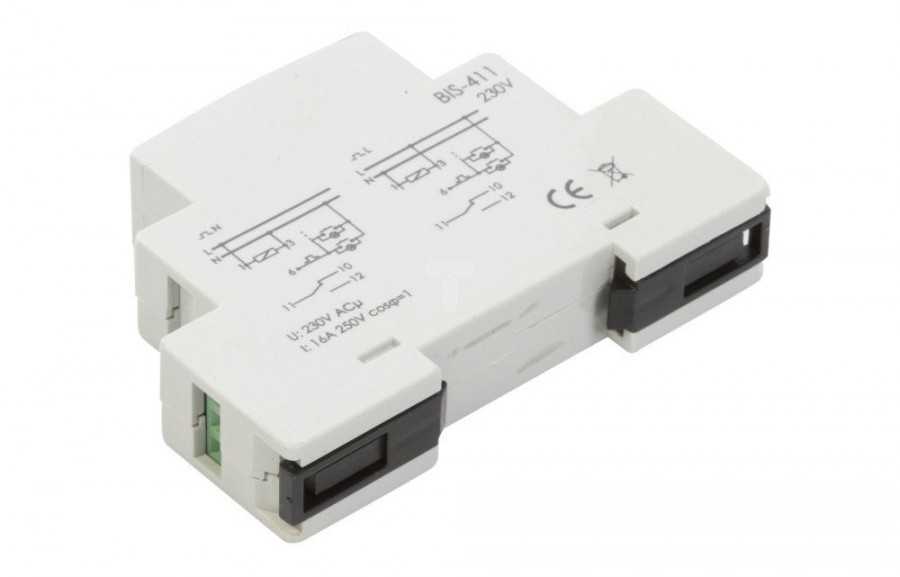

Импульсное реле бистобильного типа 411. Оно способно проводить до 12 В. Кнопки устройства параллельно соединяются между собой. При замыкании контактов в одном месте происходит разблокировка цепи в другой точке.

Главное преимущество этого механизма заключается в существенной экономии электрического кабеля. Управлять конструкцией можно любым способом. Помимо этого, здесь не нужно делать развилку электрической проводки. На фото импульсного реле изображена современная модель данного устройства.

Примеры схем подключения

В зависимости от конкретной модели реле времени или поставленных задач, которое оно должно решать, схема подключения может коренным образом отличаться.

Рис. 7: пример схемы подключения

Посмотрите на рисунок 7, в данном примере приведен один из простейших вариантов управления осветительными приборами при помощи реле времени. Подача управляющего сигнала осуществляется на выводы 1 и 2, а к нагрузке от вывода 3 и нулевого провода. Клемма 4 получает питание от сети 220В. Данная схема широко используется для бытовых нужд и практически не применяется для промышленных целей, так как обеспечивает работу только с одним потребителем (прибором освещения, линией, сигнализацией и т.д.).

Рис. 8: Еще одна схема подключения реле времени

На рисунке 8 приведена схема включения реле времени, здесь способ питания аналогичен предыдущей схеме.  Но на выходе устройства реализовано подключение двух независимых групп потребителей от контактов 3 и 5, которые могут иметь индивидуальную логику работы. Такой способ подключения предоставляет куда больший функционал, за счет чего он применяется в местах, где требуется управление сразу несколькими приборами.

Рис. 9: схема включения реле через контактор

Как видите на рисунке 9, при подключении мощного оборудования, для которого реле времени не может осуществлять его электроснабжение из-за недостаточной проводимости собственных цепей, применяется подключение логического элемента через силовой контактор.  В данной схеме рабочим органом выступает контактор, управляющий сигнал на который подается с контактов реле времени. Основным преимуществом такой схемы подключения является возможность запитать потребитель любой мощности и принципа действия.

Алгоритмы работы, функциональные диаграммы, условные обозначения

Функциональная схема двухканального реле времени В современных программируемых устройствах предусматривается сложный алгоритм работы, включающий в себя временные паузы и циклически повторяющиеся интервалы. Различают следующие схемы функционирования реле времени:

• простая задержка момента включения;
• после подачи питания нагрузка подключается, но через заданное программой время напряжение с нее снимается;
• то же что и в предыдущем случае, но отключение происходит с некоторой задержкой.

Еще одна схема предполагает более сложный цикличный режим работы устройства. Для его понимания следует уточнить порядок включения и отключения нагрузки. Он выглядит так:

1. После подачи питание поступает по назначению лишь спустя некоторый временной промежуток.
2. В течение заранее заданного интервала линия остается подключенной к сети.
3. Происходит выключение и выдержка паузы, равной ее длительности при подаче питания.
4. Нагрузка вновь подключается на то же время, что и в первый раз.
5. Последовательность этих действий продолжается вплоть до полного снятия питающего напряжения.

При исследовании алгоритмов срабатывания реле времени и особенностей его применения потребуется ознакомиться с одной из важнейших характеристик прибора, представленной в виде функциональной диаграммы.

Диаграммы срабатывания

Диаграммы работы реле времени Под этой характеристикой понимаются графические эпюры, описывающие состояние реле времени в различные моменты времени. При знакомстве с ними весь процесс коммутаций представляется в наглядном виде.

Особенно четко различим на диаграммах циклический характер процессов, наблюдаемых при работе устройств по сложному алгоритму. Указанные на них промежутки времени, как правило, задаются самим пользователем. С другой стороны, известны образцы устройств, в которых моменты отключения и подключения нагрузки корректировке не подлежит. Как фиксированный параметр, они обычно указываются в паспорте изделия. Чаще всего – это времязадающие приборы специального назначения, устанавливаемые в защитных цепях промышленных установок.

Обозначения контактов на схемах

Графическое обозначение контактов При выборе реле времени важно научиться разбираться не только в функциональных диаграммах срабатывания, но и в схеме расположения его рабочих контактов. Среди них выделяются следующие виды контактных групп:

• одна из них в нерабочем положении всегда разомкнута;
• другая группа контактов в нормальных условиях находится в замкнутом состоянии;
• третья разновидность имеет нейтральное положение.

Для понимания характера срабатывания реле на схемах они обозначаются специальными значками в виде полуовалов, отрезков прямых линий и усеченных параллелей.

Простая схема подключения

Для начала будет рассмотрена самая простая схема подключения реле времени. Первым делом нужно закрепить прибор на стене, он должен размещаться в строго вертикальном положении с допустимым отклонением примерно 10 градусов.

Также нужно учесть, что нормальная работа прибора возможна в диапазоне от –10 до +50 ºС. При этом максимально допустимая влажность должна составлять 80%.

Нужно убедиться в том, что прибор надежно закреплен. Также следует обесточить сеть. Только после этого можно приступать к его подключению. Нужно снять крышку реле и заземлить прибор. Затем подключить электрическую сеть к контактам, как показано на рисунке ниже.

Контакты, которые пронумерованы цифрами 1 и 2 используются здесь для подачи напряжения от сети 220 В. Для представленной на схеме модели таймера, питание подводится в верхней части, а для управления выключением и включением предусмотрены контакты в нижней части прибора.

В данном случае на разрыв отводится фазный проводник, а ноль подается на нагрузку (в данном случае электролампы).

Средний контакт под номером 4 использован для подачи фазы от электрического щита, она может коммутироваться отдельно с подключениями 3 или 5.

Соединение 4–5 является нормально открытым (н.о.), а 3–4 нормально замкнутым (н.з.). (Для тех, кто не понимает слово «нормально» — состояние, когда выходное реле не сработало, в том числе, когда нет напряжения питания на клеммах 1–2).

Это довольно простое подключение и выполнить его способен даже начинающий электрик.

Самый простой таймер 12В в домашних условиях

Наиболее простое решение — это реле времени 12 вольт. Такое реле может быть запитано от стандартного блока питания на 12v, каких очень много продается в различных магазинах.

На рисунке ниже приведена схема устройства включения и автоматического выключения осветительной сети, собранная на одном счетчике интегрального типа К561ИЕ16.

Рисунок. Вариант схемы 12v реле, при подаче питания включающего нагрузку на 3 минуты.

Данная схема интересная тем, что в качестве генератора тактирующих импульсов выступает мигающий светодиод VD1. Частота его мерцаний составляет 1,4 Гц. Если светодиод конкретно такой марки найти не удастся, то можно использовать подобный.

Рассмотрим исходное состояние срабатывания, в момент подачи питания 12v. В начальный момент времени конденсатор С1 полностью заряжается через резистор R2. На выводе под №11 появляется лог.1, делающий данный элемент обнуленным.

Транзистор, подсоединенный к выходу интегрального счетчика, открывается и подает напряжение 12В на катушку реле, через силовые контакты которого замыкается цепь включения нагрузки.

Дальнейший принцип действия схемы, работающей на напряжении 12В, состоит в считывании импульсов, поступающих с индикатора VD1 с частотой 1,4 Гц на контакт №10 счетчика DD1. С каждым снижением уровня поступающего сигнала происходит, так сказать, приращение значения счетного элемента.

При поступлении 256 импульса (это равняется 183 секундам или 3 минутам) на контакте №12 появляется лог. 1. Такой сигнал является командой для закрывания транзистора VT1 и прерывания цепи подключения нагрузки, через контактную систему реле.

Одновременно с этим, лог.1 с вывода под №12 поступает через диод VD2 на тактовую ногу C элемента DD1. Этот сигнал блокирует в дальнейшем возможность поступления тактовых импульсов, таймер срабатывать больше не будет, вплоть до пересброса питания 12В.

Исходные параметры для таймера срабатывания задаются разными способами подсоединения транзистора VT1 и диода VD3, указанных на схеме.

Немного преобразив такое устройство можно сделать схему, имеющую обратный принцип действия. Транзистор КТ814А следует поменять на другой тип — КТ815А, эмиттер подключить к общему проводу, коллектор к первому контакту реле. Второй контакт реле следует подключить к напряжению питания 12В.

Рисунок. Вариант схемы 12v реле, включающего нагрузку через 3 минуты после подачи питания.

Теперь после подачи питания реле будет отключено, а открывающий реле управляющий импульс в виде лог.1 выхода 12 элемента DD1 будет открывать транзистор и подавать на катушку напряжение 12В. После чего, через силовые контакты будет происходить подключение нагрузки к электрической сети.

Данный вариант таймера, функционирующий от напряжения 12В, на отрезке времени 3 минуты будет держать нагрузку в отключенном состоянии, а затем подключит её.

При изготовлении схемы, не забудьте расположить конденсатор ёмкостью 0.1 мкФ, на схеме имеющий обзначение C3 и напряжением 50В как можно ближе к питающим выводам микросхемы, иначе счетчик будет часто сбоить и время выдержки реле будет иногда меньше, чем должно быть.

В частности, это программирование времени выдержки. Применив, к примеру, такой DIP-переключатель как показано на рисунке, вы можете соединить одни контакты переключателей с выходами счетчика DD1, а вторые контакты объединить вместе и подключить к точке соединения элементов VD2 и R3.

Таким образом, с помощью микропереключателей вы сможете программировать время выдержки реле.

Подключение точки соединения элементов VD2 и R3 к различным выходам DD1 изменит время выдержки следующим образом:

Номер ноги счётчика	Номер разряда счётчика	Время выдержки
7	3	6 сек
5	4	11 сек
4	5	23 сек
6	6	45 сек
13	7	1.5 мин
12	8	3 мин
14	9	6 мин 6 сек
15	10	12 мин 11 сек
1	11	24 мин 22 сек
2	12	48 мин 46 сек
3	13	1 час 37 мин 32 сек

Как подключить реле времени и контактор

Чтобы увеличить логику работы, вместе с реле времени применяют контактор в связке с электромагнитным пускателем. Если подается напряжение на это устройство, то в нем будет соединена одна пара проводов для каждой линии, если нет — то другая.

Иначе говоря, коммутация в контакторе происходит по принципу – 1 вход и 2 выхода. В случае подачи напряжения на управляющую линию, соединяются вход и первый выход, при его отсутствии – вход и второй выход.

Контакторы могут обладать множеством линий, на каждой из которых находится по 2 контролируемых, исходящих клеммы.

Кроме этого, существует и одно позиционный класс включающего оборудования – оно используются в схемах с большой нагрузкой, когда параметры потребителя превышают возможности управляющего устройства. Нагрузку подключают к контактору, а пускатель которого, в свою очередь, к контролеру. Используется подобная связка, к примеру, чтобы подключать электрический котел к реле времени. Схема подключения большой нагрузки к реле времени

Регулировка приборов с цифровой шкалой

Настройка приборов этого типа иллюстрируется на примере таймера с цифровой шкалой марки «REV Ritter», включаемого в обычную сетевую розетку. Период действия его временной задержки, как правило, ограничивается одними сутками, что вполне хватает для бытовых условий. Инструкция по настройке такого реле включает следующие пункты:

1. Воткнуть устройство в сетевую розетку.
2. Передвинуть вверх все регулировочные элементы (сегменты), выставленные по окружности настроечного диска.
3. Сдвинуть вниз только те из них, что соответствуют выставляемому времени.
4. Указатель центрального диска устанавливается на текущее время.

Если вниз смещены сегменты, расположенные между цифрами 18 и 20, нужная нагрузка включится по истечении 18 часового интервала и отключится через два часа. В конструкции такого полуавтомата предусмотрена возможность организации до 48 рабочих циклов (включений и выключений) в течение двух календарных суток.

Алгоритмы работы, функциональные диаграммы, условные обозначения

Функциональная схема двухканального реле времени

В современных программируемых устройствах предусматривается сложный алгоритм работы, включающий в себя временные паузы и циклически повторяющиеся интервалы. Различают следующие схемы функционирования реле времени:

• простая задержка момента включения;
• после подачи питания нагрузка подключается, но через заданное программой время напряжение с нее снимается;
• то же что и в предыдущем случае, но отключение происходит с некоторой задержкой.

Еще одна схема предполагает более сложный цикличный режим работы устройства. Для его понимания следует уточнить порядок включения и отключения нагрузки. Он выглядит так:

1. После подачи питание поступает по назначению лишь спустя некоторый временной промежуток.
2. В течение заранее заданного интервала линия остается подключенной к сети.
3. Происходит выключение и выдержка паузы, равной ее длительности при подаче питания.
4. Нагрузка вновь подключается на то же время, что и в первый раз.
5. Последовательность этих действий продолжается вплоть до полного снятия питающего напряжения.

При исследовании алгоритмов срабатывания реле времени и особенностей его применения потребуется ознакомиться с одной из важнейших характеристик прибора, представленной в виде функциональной диаграммы.

Диаграммы срабатывания

Диаграммы работы реле времени

Под этой характеристикой понимаются графические эпюры, описывающие состояние реле времени в различные моменты времени. При знакомстве с ними весь процесс коммутаций представляется в наглядном виде.

Особенно четко различим на диаграммах циклический характер процессов, наблюдаемых при работе устройств по сложному алгоритму. Указанные на них промежутки времени, как правило, задаются самим пользователем. С другой стороны, известны образцы устройств, в которых моменты отключения и подключения нагрузки корректировке не подлежит. Как фиксированный параметр, они обычно указываются в паспорте изделия. Чаще всего – это времязадающие приборы специального назначения, устанавливаемые в защитных цепях промышленных установок.

Обозначения контактов на схемах

Графическое обозначение контактов

При выборе реле времени важно научиться разбираться не только в функциональных диаграммах срабатывания, но и в схеме расположения его рабочих контактов. Среди них выделяются следующие виды контактных групп:

• одна из них в нерабочем положении всегда разомкнута;
• другая группа контактов в нормальных условиях находится в замкнутом состоянии;
• третья разновидность имеет нейтральное положение.

Для понимания характера срабатывания реле на схемах они обозначаются специальными значками в виде полуовалов, отрезков прямых линий и усеченных параллелей.

Электронные реле времени.

     Первые образцы реле, построенные на электронных компонентах, содержали транзисторы, а времязадающими элементами служили RC – цепи. То есть, время выдержки определялось регулируемым временем заряда конденсатора. Такие схемы встречаются сейчас, только как радиолюбительские.

     Развитие цифровых технологий в корне изменило подходы к решению задачи. В качестве времязадающих узлов сегодня используются высокостабильные кварцевые генераторы, колебания которых управляют цифровыми устройствами, формирующими необходимые сигналы через заданные промежутки времени путем подсчета количества импульсов.

     Электронные реле времени, входящие в линейку продуктов ведущих электротехнических компаний построены на основе интегральных микроконтроллеров, способных реализовать практически любой заданный алгоритм работы. В качестве примера приведем технические характеристики изделия одного из ведущих производителей:

• Напряжение питания от 12 до 240 Вольт AC/DC

• Устанавливаемая выдержка времени от 0,05 секунд до 100 часов

• Погрешность измерения времени не превышает 0,05%

• Уставка оперативно выставляется на передней панели прибора.

      И все это вмещается в устройстве, которое крепится на DIN – рейку и по размеру не превышает обычный автоматический выключатель.

Какие элементы включает в себя реле времени

Моноблочное устройство – это независимый прибор в отдельном корпусе с встроенным питанием, входами и выходами, дисплеем и панелью управления. Реле задержки выключения имеет катушку и контакты двух типов – нормально открытые и нормально закрытые. На передней панели возле экрана расположены клавиши для настройки.

Реле может иметь автономное питание, включаемое в сеть и вход для электрического прибора. В этом случае реле является самостоятельной управляемой розеткой.

Встраиваемые устройства являются частью электрического прибора, не имеют собственного корпуса. Примером служит программируемый режим работы микроволновой печи, электрической духовки или стиральной машины.

Программирование реле

Программа задается вручную. Устанавливается нужный промежуток времени, через который реле выполнит коммутацию электрической цепи. При необходимости можно запрограммировать определенный день недели, выходные или рабочую смену. Устройство имеет параметры, которые объясняют его программируемую функциональность:

• возможный диапазон временной задержки (в секундах, минутах, часах, сутках);
• количество коммутаций;
• особенности настроек;
• погрешность по времени за сутки, в секундах.

Как сделать реле времени своими руками на базе микросхем

Изготовить реле на основе микросхем не составит труда для человека, который имеет хотя бы минимальные навыки.

Материалы и инструменты

Потребности лучше обозначать в общем виде. Многие электронные компоненты взаимозаменяемы, поэтому тратить бесконечное время на поиски конкретной детали бессмысленно. Потребуются резисторы, конденсаторы, транзисторы, микросхемы, промежуточные реле или переключатели, блоки питания или понижающие трансформаторы, катушки и т. д. Номиналы придётся подбирать по обстоятельствам.

В качестве основания прибора идёт основание для распайки элементов – печатная плата, диэлектрическая поверхность или каркас. Это добывается по возможности. Хорошо бы подобрать подходящий по размерам корпус. А работать нужно с маломощным паяльником, примерно 50 Вт.

Аппарат на универсальном таймере NE555

Ещё во второй половине прошлого столетия научились создавать многофункциональные приборы в виде одной большой гибридной интегральной микросхемы. Среди этих изделий большой популярностью пользуется микросхема таймер NE555, с помощью которой можно собрать схемы самого различного уровня сложности, от простого триггера Шмидта до многоступенчатого кодового замка. В России 555 таймер широко применяется при построении схем генераторов и реле времени, у которых настройки задержки изменяются от микросекунд до нескольких часов.

Таймер 555 серии может работать в режиме одновибратора, мультивибратора и прецизионного триггера Шмитта с RS-триггером.

ФОТО: ledjournal.infoСхема таймера 555

Если таймер NE555 включить по схеме реле времени, то можно реализовать два варианта – задержку на включение и задержку на выключение нагрузки.

Устройство с функцией задержки включения

ФОТО: ledjournal.infoСхема реле времени на микросхеме NE555

Для выполнения двух противоположных функций можно использовать группу перекидного контакта выходного реле. К выходным клеммам реле подключить точки «Включить» и «Выключить» зависимого устройства. В одном положении перекидного контакта будет активироваться функция «Включить» зависимого прибора.

Устройство с задержкой отключения

В другом положении перекидного контакта будет активирована функция «Выключить» того же самого зависимого прибора. Настройка времени задержки выполняется по необходимости.

Если нужно одновременно иметь две разные настройки, появляется необходимость в наличии двух реле времени и устройства, которое будет решать, какое реле времени и когда включать.

Прибор с большой выдержкой на стабилизаторе напряжения TL431

Существует универсальная микросхема, основным назначением которой является стабилизация напряжения, но на ней имеется возможность реализовать даже схему таймера задержки времени с большой выдержкой. Для реализации понадобится пара резисторов и конденсатор. Их номиналы рассчитываются по формуле, чтобы получить требуемое время задержки.

ФОТО: ledjournal.infoСхема устройства задержки времени на стабилизаторе напряжения TL431

Эту схему можно реализовать благодаря очень низкому показателю входного тока (4 мкА). Когда замыкается главный контакт, транзистор начинает производить зарядку. Когда показатель напряжения достигает значения в 2,5 В, транзистор открывается и ток при содействии оптопарового светодиода (оптрона) начинает  течь, от чего на внешней цепи происходит замыкание.

Таймер для каждодневного включения нагрузки на базе CD4060B

Для обязательного ежедневного выполнения рутинных домашних работ (например, для поливки цветов или кормления рыбок в аквариуме) можно приспособить электронную технику. Схема реализуется из двух генераторов импульсов периодом в 24 часа, триггера и выходного ключа с реле. Она приведена на рис 7. В качестве блока питания использована зарядка для сотового телефона с выходом 5 V. В каком-то смысле это одна из функций умного дома.

ФОТО: radiostorage.netПринципиальная схема ежедневного домашнего помощника
