Как рассчитать резистор для светодиода?

Расчет мощности рассеивания

Условные обозначения резисторов на схемах В любом из вариантов при выборе электрического сопротивления цепи следует устанавливать несколько меньший ток, чтобы продлить срок службы светодиода. Чтобы предотвратить повреждение нагревом, изделие применяют в рекомендованном температурном диапазоне. Для Epistar 1W HP – от -40°C до +80°C. При необходимости – применяют монтаж на специализированном радиаторе «звезда». Это дополнение увеличивает эффективную площадь рассеивания тепла. Для точного подбора оценивают рассеиваемую мощность резистора: P = I2 * R = (0,35)2 * 7,57 = 0,1225 * 7,57 ≈0,93 Вт. Запас по этому параметру делают не менее 20-25%. Номинала 1 Вт недостаточно, поэтому выбирают следующий номинал в стандартном ряду – 2Вт.

Экономичность собранной схемы проверяют отношением Uc/Uи = 2,35/5 = 0,47 (47%). Итоговый результат показывает, что более половины электроэнергии в данном случае используется впустую. На самом деле показатель еще хуже, так как не вся мощность потребления расходуется светодиодом на излучение в видимой части спектра. Значительная часть – электромагнитные волны ИК диапазона.

Примеры расчетов

Чтобы помочь новичкам сориентироваться, приведем пару практических примеров расчета сопротивления для светодиодов.

Cree XM–L T6

В первом случае проведем вычисление резистора, необходимого для подключения мощного светодиода Cree XM–L к источнику напряжения 5В. Cree XM–L с бином T6 имеет такие параметры: типовое U LED =2,9В и максимальное U LED =3,5В при токе I LED =0,7А. Узнать больше о данном светодиоде можно здесь. В расчёты следует подставлять типовое значение ULED, так как. оно чаще всего соответствует действительности.

R=(U-U LED)/I=(5-2,9)/0,7=3 Ом

Рассчитанный номинал резистора присутствует в ряду Е24 и имеет допуск в 5%. Однако на практике часто приходится округлять полученные результаты к ближайшему значению из стандартного ряда. Получается, что с учетом округления и допуска в 5% реальное сопротивление изменяется и вслед за ним обратно пропорционально меняется ток. Поэтому, чтобы не превысить рабочий ток нагрузки, необходимо расчётное сопротивление округлять в сторону увеличения.

Используя наиболее распространённые резисторы из ряда Е24, не всегда удаётся подобрать нужный номинал. Решить эту проблему можно двумя способами. Первый подразумевает последовательное включение добавочного токоограничительного сопротивления, который должен компенсировать недостающие Омы. Его подбор должен сопровождаться контрольными измерениями тока.

Второй способ обеспечивает более высокую точность, так как предполагает установку прецизионного резистора. Это такой элемент, сопротивление которого не зависит от температуры и прочих внешних факторов и имеет отклонение не более 1% (ряд Е96). В любом случае лучше оставить реальный ток немного меньше от номинала. Это не сильно повлияет на яркость, зато обеспечит кристаллу щадящий режим работы.

Мощность, рассеиваемая резистором, составит:

P=I 2 *R=0,72*3=1,47 Вт

Вычислим КПД собранного светильника:

η= P LED /P= U LED / U=2,9/5=0,58 или 58%

Led smd 5050

По аналогии с первым примером разберемся, какой нужен резистор для smd светодиода 5050.

Здесь нужно учесть конструкционные особенности светодиода, который состоит из трёх независимых кристаллов. Подробные данные о smd 5050 можно найти здесь.

Если LED smd 5050 одноцветный, то прямое напряжение в открытом состоянии на каждом кристалле будет отличаться не более, чем на 0,1В. Значит, светодиод можно запитать от одного резистора, объединив 3 анода в одну группу, а три катода – в другую. Подберем резистор для подключения белого smd 5050 с параметрами: типовое U LED =3,3В при токе одного чипа I LED =0,02А.

R=(5-3,3)/(0,02*3)=28,3 Ом

Ближайшее стандартное значение – 30 Ом.

P=(0,02*3)2*30=0,1 Вт

η=3,3/5=0,66 или 66%

Принимаем к монтажу ограничительный резистор мощностью 0,25Вт и сопротивлением в 30 Ом±5%.

Теория

Математический расчет

Ниже представлена принципиальная электрическая схема в самом простом варианте. В ней светодиод и резистор образуют последовательный контур, по которому протекает одинаковый ток (I). Питается схема от источника ЭДС напряжением (U). В рабочем режиме на элементах цепи происходит падение напряжения: на резисторе (UR) и на светодиоде (ULED). Используя второе правило Кирхгофа, получается следующее равенство:

или его интерпретация

U= I*R+I*R LED .

В приведенных формулах R – это сопротивление рассчитываемого резистора (Ом), R LED – дифференциальное сопротивление светодиода (Ом), U – напряжения (В).

Значение R LED меняется при изменении условий работы полупроводникового прибора. В данном случае переменными величинами являются ток и напряжение, от соотношения которых зависит величина сопротивления. Наглядным объяснением сказанного служит ВАХ светодиода. На начальном участке характеристики (примерно до 2 вольт) происходит плавное нарастание тока, в результате чего R LED имеет большое значение. Затем p-n-переход открывается, что сопровождается резким увеличением тока при незначительном росте прикладываемого напряжения.

Путём несложного преобразования первых двух формул можно определить сопротивление токоограничивающего резистора: R=(U-U LED)/I, Ом

U LED является паспортной величиной для каждого отдельного типа светодиодов.

Графический расчет

Имея на руках ВАХ исследуемого светодиода, можно рассчитать резистор графическим способом. Конечно, такой способ не имеет широкого практического применения. Ведь зная ток нагрузки, из графика можно легко вычислить величину прямого напряжения. Для этого достаточно с оси ординат (I) провести прямую линию до пересечения с кривой, а затем опустить линию на ось абсцисс (U LED). В итоге все данные для расчета сопротивления получены.

Тем не менее, вариант с использованием графика уникален и заслуживает определенного внимания (рис.3).

Рассчитаем резистор для светодиода АЛ307 с номинальным током 20 мА, который необходимо подключить к источнику питания 5В. Для этого из точки 20 мА проводим прямую линию до пересечения с кривой LED. Далее через точку 5В и точку на графике проводим линию до пересечения с осью ординат и получаем максимальное значение тока (Imax), примерно равное 50 мА. Используя закон Ома, рассчитываем сопротивление:

R=U/I max =5В/0,05А=100 Ом

Чтобы схема была безопасной и надёжной нужно исключить перегрев резистора. Для этого следует найти его мощность рассеивания по формуле:

P=I 2 *R=(U R)2/R

Зависимость напряжения от типа светильника

Смотреть галерею

С увеличением количества светодиодов высокой яркости, предназначенных для обеспечения замены ламп для коммерческого и внутреннего освещения, происходит равное, если не большее, распространение решений по электропитанию. С сотнями моделей от десятков производителей становится сложно понять все перестановки входных/выходных напряжений питания светодиода и значений выходного тока/мощности, не говоря уже о механических размерах и многих других функциях для затемнения, дистанционного управления и защиты цепи.

На рынке имеется большое количество различных светодиодов. Их различие определены множеством факторов, в производстве светодиодов. Полупроводниковый макияж является фактором, но технология изготовления и инкапсуляция также играют основную роль в определении характеристик светодиодов. Первые светодиоды были круглыми, в виде моделей C (диаметр 5 мм) и F (диаметр 3 мм). Затем в реализацию поступили прямоугольные диоды и блоки, объединяющие несколько светодиодов (сетей).

Полусферическая форма немного напоминает лупу, которая определяет форму светового луча. Цвет излучающего элемента улучшает диффузию и контрастность. Наиболее распространенные обозначения и форма ЛЭД:

• A: красный диаметр 3 мм в держателе для CI.
• B: красный диаметр 5 мм, используемый в передней панели.
• C: фиолетовый 5 мм.
• D: двухцветный желтый и зеленый.
• E: прямоугольный.
• F: желтый 3 мм.
• G: белый высокая яркость 5 мм.
• H: красный 3 мм.
• K- анод: катод, обозначенный плоской поверхностью во фланце.
• F: 4/100 мм анодный соединительный провод.
• C: светоотражающая чашка.
• L: изогнутая форма, действующая как увеличительное стекло.

Подключение светодиодной ленты

Светодиодные ленты выпускаются на различное напряжение питания. На ленте располагается цепь из последовательно включенных диодов. Количество диодов и сопротивление ограничительных резисторов зависят от напряжения питания ленты.

Наиболее распространенные типы светодиодных лент предназначены для подключения в цепь с напряжением 12 В. Использование для работы большего значения напряжения здесь также возможно. Для правильного расчета резисторов необходимо знать ток, идущий через единичный участок ленты.

Увеличение длины ленты вызывает пропорциональное увеличение тока, поскольку минимальные участки технологически соединены параллельно. Например, если минимальная длина отрезка составляет 50 см, то на ленту 5м из 10 таких отрезков придется возросший в 10 раз ток потребления.

Программы для расчета сопротивления

При большом количестве подключаемых led, особенно если они включены и последовательно, и параллельно, рассчитывать сопротивление каждого резистора вручную может быть проблематичным.

Проще всего в таком случае воспользоваться одной из многочисленных программ расчета сопротивления. Очень удобным в этом плане является онлайн калькулятор на сайте cxem.net:

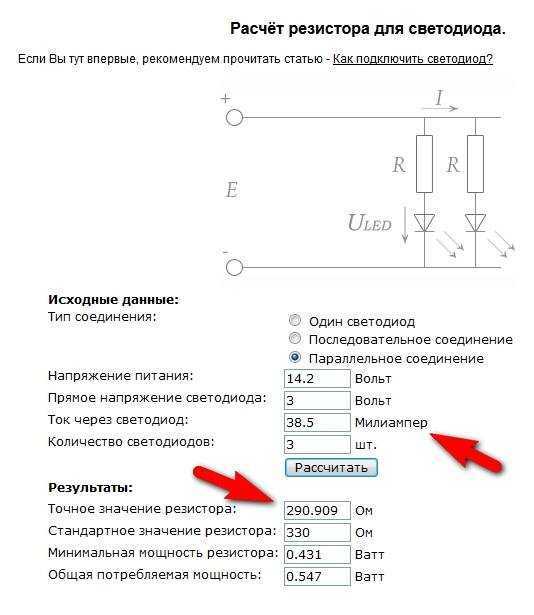

https://cxem.net/calc/ledcalc.php

Он включает в себя небольшую базу данных самых распространенных светодиодов, поэтому необязательно вручную набирать значения падения напряжения и тока, достаточно указать напряжение питания и выбрать из списка нужный светоизлучающий диод. Программа рассчитает сопротивление и мощность резисторов, а также нарисует схему подключения или принципиальную схему.

Например, с помощью этого калькулятора был рассчитан резистор для трех светодиодов CREE XLamp MX3 при напряжении питания 12 В:

Также программа обладает очень полезной функцией: она подскажет цветовую маркировку требуемого резистора.

Еще одна простая программа для расчета сопротивления распространенная на просторах интернета разработана Сергеем Войтевичем с портала ledz.org.

https://ru.e-neon.ru/prog/ledz.rar

Здесь уже вручную выбирается способ подключения светодиодов, напряжение и ток. Программа не требует установки, достаточно распаковать ее в любую директорию.

Расчет резистора для светодиода при последовательно-параллельное соединении

Интересное соединение. При таком расположении диодов несколько последовательных цепочек соединяются параллельно. Необходимо знать, что количество светодиодов в цепочках должно быть равным. Драйвер подбирается с учетом падения напряжения на одной цепочке и произведению тока на количество цепочек. Т.е. 3 последовательные цепи с параметрами 12В и 350 мА подключаются параллельно, напряжение остается 12В, а ток 350*3=1,05А. Для долгой работы чипов нам нужен светодиодный драйвер с 12-15В и током 1050мА.

Расчет резистора для светодиода в этом случае будет таким:

Резистор аналогичен при последовательном соединении, однако, стоит учитывать, что потребление от источника питания увеличится в три раза (0,2+0,2+0,2=0,06А).

При подключении светодиодов через резистор нужен стабилизированный источник питания, т.к. при изменении напряжения будет изменяться и ток, идущий через диод.

Существует еще один способ соединения светодиодов — параллельно-последовательное с перекрестным соединением. но это достаточно сложная тема в расчетах, поэтому не буду ее тут раскрывать. Если потребуется, конечно, опишу, но думаю это нужно только узкому кругу специалистов.

В сети можно найти много онлайн-калькуляторов, которые Вам рассчитают сразу резисторы. Но слепо верить им не стоит, а лучше перепроверить, следуя поговорке: «Хочешь сделать это хорошо, сделай это сам».

Онлайн-калькулятор

Представленный ниже онлайн калькулятор для светодиодов – это удобное дополнение, которое произведет все расчеты самостоятельно. С его помощью не придётся ничего рисовать и вычислять вручную. Всё что нужно – это ввести два главных параметра светодиода, указать их количество и напряжение источника питания. Одним кликом мышки программа самостоятельно произведёт расчет сопротивления резистора, подберёт его номинал из стандартного ряда и укажет цветовую маркировку. Кроме этого, программа предложит уже готовую схему включения.

Светодиоды в наши дни нашли применение практически во всех областях деятельности человека. Но, несмотря на это, для большинства обычных потребителей совершенно неясно, благодаря чему и какие законы действуют при работе светодиодов. Если такой человек захочет устроить освещение посредством таких устройств, то множества вопросов и поиска решения проблем не избежать. И главным вопросом будет — «Что это за штука такая – резисторы, и для чего они требуются светодиодам?»

Резистор — это одна из составляющих электрической сети

, характеризующаяся своей пассивностью и в лучшем случае, отличающаяся показателем сопротивления электротоку. То есть, в любое время для такого устройства должен быть справедлив закон Ома.

Главное предназначение устройств — способность энергично сопротивляться электрическому току. Благодаря этому качеству, резисторы нашли широкое применение

при необходимости устройства искусственного освещения, в том числе и с использованием светодиодов.

Для чего необходимо использование резисторов в случае устройства светодиодного освещения?

Большинству потребителей известно, что обыкновенная лампочка накаливания даёт свет при её прямом подключении к какому-либо источнику питания. Лампочка может работать на протяжении длительного времени и перегорает лишь тогда, когда по причине подачи слишком высокого напряжения чрезмерно нагревается накаливающая нить. В таком случае лампочка, некоторым образом, реализует функцию резистора, потому как прохождение электротока через неё затруднительно, но чем выше подаваемое напряжение, тем легче току удаётся преодолеть сопротивление лампочки. Конечно же, ставить в один ряд такую сложную полупроводниковую деталь, как светодиод и обыкновенную лампочку накаливания нельзя.

Важно знать, что светодиод – это такой электрический прибор

, для функционирования которого предпочтительнее не сама сила тока, а напряжение, имеющееся в сети. Например, если таким устройством выбрано напряжение 1,8 В, а к нему приходит 2 В, то, вероятнее всего, он перегорит – если вовремя не снизить напряжение до требующегося приспособлению уровня. Вот именно с этой целью и требуется резистор, посредством которого осуществляется стабилизация использующегося источника питания, чтобы подаваемое им напряжение не вывело устройство из строя.

В связи с этим крайне важно:

• определиться, какого типа резистор требуется;
• определить необходимость использования для конкретного прибора индивидуального резистора, для чего требуется расчёт;
• учесть вид соединения источников света;
• планируемое число светодиодов в осветительной системе.

Параллельное и последовательное включение светодиодов

С целью совмещения параметров цепей питания и характеристик светодиодов широко распространены последовательное и параллельное соединение нескольких элементов. У каждого типа соединений есть как достоинства, так и недостатки.

Параллельное включение

Достоинством такого соединения является использование всего одного ограничителя на всю цепь. Следует оговориться, что данное достоинство является единственным, поэтому параллельное соединение практически нигде не встречается, за исключением низкосортных промышленных изделий. Недостатки таковы:

1. Мощность рассеивания на ограничительном элементе растет пропорционально количеству параллельно включенных светодиодов.
2. Разброс параметров элементов приводит к неравномерности распределения токов.
3. Перегорание одного из излучателей ведет к лавинообразному выходу из строя всех остальных ввиду увеличения падения напряжения на параллельно включенной группе.

Несколько увеличивает эксплуатационные свойства соединение, где ток через каждый излучающий элемент ограничивается отдельным резистором. Точнее, это является параллельным соединением отдельных цепей, состоящих из светодиодов с ограничительными резисторами. Основное достоинство — большая надежность, поскольку выход из строя одного или нескольких элементов никаким образом не отражается на работе остальных.

Недостатком является тот факт, что из-за разброса параметров светодиодов и технологического допуска на номинал сопротивлений яркость свечения отдельных элементов может сильно различаться. Такая схема содержит большое количество радиоэлементов.

Параллельное соединение с индивидуальными ограничителями находит применение в цепях с низким напряжением, начиная с минимального, ограниченного падением напряжения на p-n переходе.

Последовательное включение

Последовательное включение излучающих элементов получило самое широкое распространение, поскольку несомненным достоинством последовательной цепи является абсолютное равенство тока, проходящего через каждый элемент. Поскольку ток через единственный ограничительный резистор и через диод одинаков, то и рассеиваемая мощность будет минимальной.

Существенный недостаток — выход из строя хотя бы одного из элементов приведет к неработоспособности всей цепочки. Для последовательного соединения требуется повышенное напряжение, минимальное значение которого растет пропорционально количеству включенных элементов.

Смешанное включение

Использование большого количества излучателей возможно при выполнении смешанного соединения, когда используют несколько параллельно включенных цепочек, и последовательного соединения одного ограничительного резистора и нескольких светодиодов.

Перегорание одного из элементов приведет к неработоспособности только одной цепи, в которой установлен данный элемент. Остальные будут функционировать исправно.

Расчет резистора для светодиода

Сопротивление балластного резистора легко рассчитать, используя закон Ома и правила Кирхгофа. Чтобы рассчитать необходимое сопротивление резистора, нам необходимо из напряжения источника питания вычесть номинальное напряжение светодиода, а затем эту разницу разделить на рабочий ток светодиода:

где:

• V — напряжение источника питания
• VLED — напряжение падения на светодиоде
• I – рабочий ток светодиода

Ниже представлена таблица зависимости рабочего напряжения светодиода от его цвета:

Умный ПДУ для светодиодной ленты Контроллер для RGBW/RGB/Dual White. Управление по радиоканалу, WIFI…

Светодиодный драйвер на PT4115 Для светодиодов 3 Вт 700mA / 1 Вт 350mA

Инфракрасный включатель для светодиодной ленты Напряжение: 12/24В, ток: 5А, расстояние срабатыва…

Драйвер для светодиодной ленты 220В/12В, мощность: 18 Вт / 36 Вт / 72 Вт / 100 Вт…

Светодиодный драйвер Мощность: 3 Вт, 4 Вт, 5 Вт, 7 Вт, Напряжение: 3…12В, выходной ток…

Контроллер светодиодной ленты Bluetooth — WiFi контроллер для 5050, WS2811, WS2812B сведодиодной ленты…

Хотя эта простая схема широко используется в бытовой электронике, но все же она не очень эффективна, так как избыток энергии источника питания рассеивается на балластном резисторе в виде тепла. Поэтому, зачастую используются более сложные схемы (драйверы для светодиодов) которые обладают большей эффективностью.

Давайте, на примере выполним расчет сопротивления резистора для светодиода.

Мы имеем:

• источник питания: 12 вольт
• напряжение светодиода: 2 вольта
• рабочий ток светодиода: 30 мА

Рассчитаем токоограничивающий резистор, используя формулу:

Получается, что наш резистор должен иметь сопротивление 333 Ом. Если точное значение из номинального ряда резисторов подобрать не получается, то необходимо взять ближайшее большее сопротивление. В нашем случае это будет 360 Ом (ряд E24).

Расчет резистора для светодиода

Надежная работа светодиода зависит от тока, протекающего через него. При заниженных значениях, он просто не будет светить, а при превышении значения тока – характеристики элемента ухудшатся, вплоть до его разрушения. При этом говорят – светодиод сгорел. Для того чтобы исключить возможность выхода из строя этого полупроводника необходимо подобрать в цепь с включенным в нее, резистором. Он будет ограничивать ток в цепи на оптимальных значениях.

Вычисление номинала сопротивления

Для работы радиоэлемента на него нужно подать питание. По закону Ома, чем больше сопротивление отрезка цепи, тем меньший ток по нему протекает. Опасная ситуация возникает, если в схеме течет больший ток, чем положено, так как каждый элемент не выдерживает большей токовой нагрузки.

Сопротивление светодиода является нелинейным. Это значит, что при изменении напряжения, подаваемого на этот элемент, ток, протекающий через него, будет меняться нелинейно. Убедиться в этом можно, если найти вольт — амперную характеристику любого диода, в том числе и светоизлучающего. При подаче питания ниже напряжения открытия p – n перехода, ток через светодиод низкий, и элемент не работает. Как только этот порог превышен, ток через элемент стремительно возрастает, и он начинает светиться.

Если источник питания соединять непосредственно со светодиодом, диод выйдет из строя, так как не рассчитан на такую нагрузку

Чтобы этого не произошло – нужно ограничить ток, протекающий через светодиод балластным сопротивлением, или произвести понижение напряжения на важном для нас полупроводнике

Рассмотрим простейшую схему подключения (рисунок 1). Источник питания постоянного тока подключается последовательно через резистор к нужному светодиоду, характеристики которого нужно обязательно узнать. Сделать это можно в интернете, скачав описание (информационный лист) на конкретную модель, или найдя нужную модель в справочниках. Если найти описание не представляется возможным, можно приблизительно определить падение напряжения на светодиоде по его цвету:

• Инфракрасный — до 1.9 В.
• Красный – от 1.6 до 2.03 В.
• Оранжевый – от 2.03 до 2.1 В.
• Желтый – от 2.1 до 2.2 В.
• Зеленый – от 2.2 до 3.5 В.
• Синий – от 2.5 до 3.7 В.
• Фиолетовый – 2.8 до 4 В.
• Ультрафиолетовый – от 3.1 до 4.4 В.
• Белый – от 3 до 3.7 В.

Рисунок 1 – схема подключения светодиода

Ток в схеме можно сравнить с движением жидкости по трубе. Если есть только один путь протекания, то сила тока (скорость течения) во всей цепи будет одинакова. Именно так происходит в схеме на рисунке 1. Согласно закону Кирхгоффа, сумма падений напряжения на всех элементах, включенных в цепь протекания одного тока, равно ЭДС этой цепи (на рисунке 1 обозначено буквой Е). Отсюда можно сделать вывод, что напряжение, падающее на токоограничивающем резисторе должно быть равным разности напряжения питания и падения его на светодиоде.

Так как ток в цепи должен быть одинаковым, то и через резистор, и через светодиод ток получается одним и тем же. Для стабильной работы полупроводникового элемента, увеличения его показателей надежности и долговечности, ток через него должен быть определенных значений, указанных в его описании. Если описание найти невозможно, можно принять приблизительное значение тока в цепи 10 миллиампер. После определения этих данных уже можно вычислить номинал сопротивления резистора для светодиода. Он определяется по закону Ома. Сопротивление резистора равно отношению падения напряжения на нем к току в цепи. Или в символьной форме:

R = U (R)/ I,

где, U (R) — падение напряжения на резисторе

I – ток в цепи

Расчет U (R) на резисторе:

U (R) = E – U (Led )

где, U (Led) — падение напряжения на светодиодном элементе.

С помощью этих формул получится точное значение сопротивления резистора. Однако, промышленностью выпускаются только стандартные значения сопротивлений так называемые ряды номиналов. Поэтому после расчета придется сделать подбор существующего номинала сопротивления. Подобрать нужно чуть больший резистор, чем получилось в расчете, таким образом, получится защита от случайного превышения напряжения в сети. Если подобрать близкий по значению элемент сложно, можно попробовать соединить два резистора последовательно, или параллельно.

Подбор мощности резистора

Если подобрать сопротивление меньшей мощности, чем нужно в схеме, оно просто выйдет из строя. Расчет мощности резистора довольно прост, нужно падение напряжения на нём умножить на ток, протекающий в этой цепи. После чего нужно выбрать сопротивление с мощностью, не меньшей рассчитанной.

Ограничение тока протекающего через светодиод

Таким образом, мы должны ограничить ток светодиода. У нас есть два варианта:

• использовать питание стабильным током (не более 30мА в соответствии с технической спецификацией светодиода)
• ограничить ток по-другому.

В данной статье мы займемся вторым способом, а именно, мы подключим резистор последовательно со светодиодом. На этом резисторе будет происходить падение части напряжения источника питания, который обозначим как VR:

В соответствии с приведенным выше вторым законом Кирхгофа, распределение напряжений будет определяться по формуле:

VCC = VR + VF

В нашем случае мы знаем типовое значение напряжения нашего светодиода, которое составляет 2 вольт, а также напряжение питания 5 вольт:

Таким образом, мы можем вычислить необходимое падение напряжения на резисторе R, для того чтобы на диоде было только необходимые 2 вольта:

VR = VCC — VF

VR = 5В — 2В = 3В

то есть, мы стремимся к получению следующих напряжений в нашей схеме:

Теперь мы используем первый закон Кирхгофа:

Нашим узлом является место соединения резистора и светодиода, и это означает, что через резистор будет проходить тот же ток, что и через светодиод. Поскольку мы предположили, что через светодиод может течь ток IF= 20мА, то:

Сопротивление резистора вычислим с помощью Закона Ома:

то есть в нашем случае:

и наконец, мы можем вывести общую формулу:

После расчета сопротивления, выбирается резистор из номинального ряда. В нашем случае это резистор точно такой же, как рассчитали, то есть, 150 Ом, который имеется в номинальных рядах E24, E12 и E6.

А что делать, когда сопротивление резистора не соответствует ни одному значению из номинального ряда? В этом случае следует выбрать одно из двух ближайших к расчетному сопротивлению, при этом необходимо учитывать следующее:

Если сопротивление будет меньше, чем рассчитывали, то это увеличит значение тока, протекающего через светодиод.

Если сопротивление будет больше, чем рассчитывали, то это уменьшит световой поток, испускаемый светодиодом.
