Как соединить провода в распределительной коробке

Процесс пайки электропаяльником

Как паять провода, что для этого нужно сделать:

  1. Залудить паяльник. Для затачивания жала нужно использовать наждачную бумагу, которой работают до получения гладкой блестящей поверхности. После этого разогретое жало погружают в канифоль и припой. Наконечник прикладывают к деревянной дощечке. Манипуляции повторяют до тех пор, пока жало паяльника не приобретет серебристый цвет.
  2. Залудить провода. Их очищают от оплетки и покрывают канифолью, поверх накладывают наконечник паяльника. После оплавления флюса провод извлекают.
  3. Припаивать залуженные части. Жало прибора обрабатывается припоем, место пайки разогревается до нужной температуры. После покрытия проводов оловом избегают лишних движений. Для быстрого остывания используют вентилятор.

Особенности пайки при использовании флюса

Пайка деталей с применением флюса имеет следующие особенности:

  1. Температура плавления для канифоли должна быть более низкой, чем для припоя. Это условие считается обязательным для прочного сцепления деталей.
  2. Флюс не должен контактировать с расплавленным оловом. Каждое средство образовывает отдельное покрытие, обеспечивающее надежное соединение деталей.
  3. Канифоль следует равномерно распределять по поверхностям.
  4. Жидкий флюс должен смачивать все запаиваемые детали и обладать повышенной текучестью.
  5. Нужно выбирать средство, растворяющее и удаляющее появляющиеся на поверхностях пленки из неметаллических материалов.
  6. Нужно применять флюс, не вступающий в реакцию с соединяемыми материалами. Это помогает сохранить рабочие характеристики элементов.

Пайка многожильных проводов

Многих интересует вопрос, как правильно паять паяльником такие провода. Соединение выполняется следующим образом:

  • провода очищаются от изоляции;
  • оголенные жилы зачищаются до металлического блеска;
  • места соединения обрабатываются припоем;
  • детали скрепляются методом скрутки;
  • место пайки зачищается наждачной бумагой (не должны оставаться заусенцы, нарушающие прочность крепления);
  • соединение покрывается расплавленным припоем;
  • место скрепления обматывается изолентой.

Можно ли паять медный провод с алюминиевым

Алюминиевые и медные проводники можно запаять. В таком случае применяют специальный припой для алюминия. Медный провод нужно качественно залудить. Этого достаточно для предупреждения химических реакций между медными проводами и алюминиевыми.

Ваги для соединения проводов

Одним из очень важных этапов при монтаже электропроводки является соединение проводов в распределительных коробках

Очень важно сделать соединение в распредкоробке надежным, т.к. впоследствии доступ в нее может оказаться затрудненным, тем более, что в некоторых современных домах ответвительные коробки полностью заштукатуривают

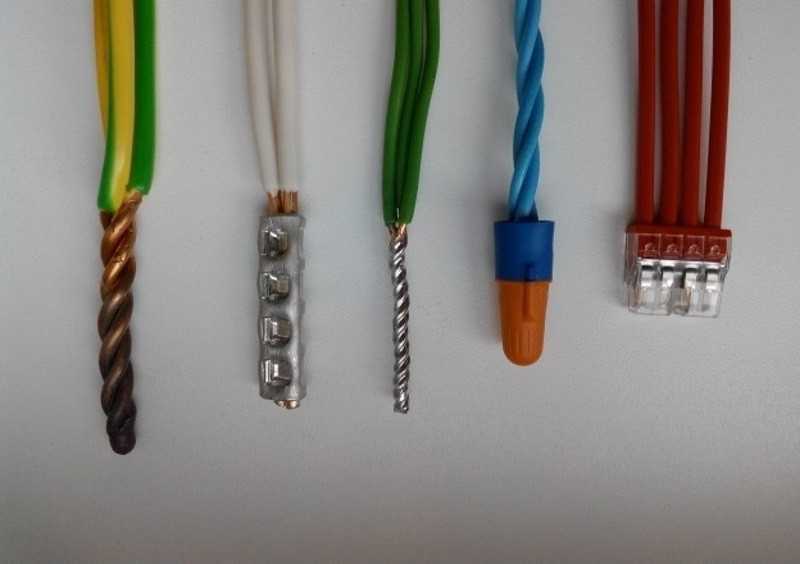

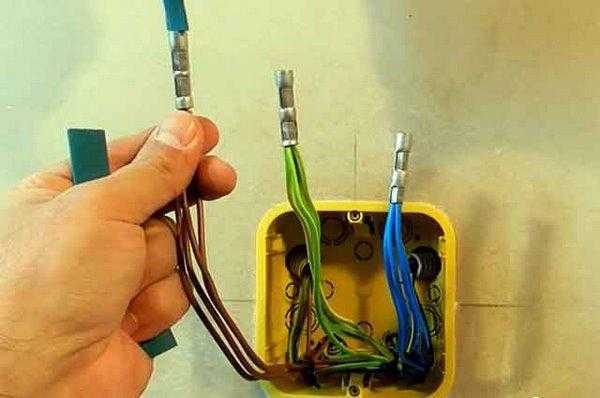

Существует несколько различных способов соединения проводов: обычная скрутка со слоем изоленты (или термоусадкой), скрутка со сваркой концов, скрутка с СИЗ (наконечник с пружиной), соединение при помощи зажимов Wago.

Какой из этих способов лучше, споры идут давно. Многие приводят различные документы и нормативы, где написано, что соединения должны выполняться методом сварки. Однако данное правило справедливо для алюминиевых проводов, которые сейчас практически нигде не применяются. Для меди надежность сварки вызывает некоторые сомнения, хотя это все равно лучше, чем обычная скрутка с изолентой.

Если вы все же решили соединить провода при помощи скрутки с изолентой, то лучше используйте термоусадочную трубку, а уже ее обматывайте небольшим слоем изоленты. Наиболее оптимальными, на мой взгляд, является соединение при помощи СИЗ (соединительный изолирующий зажим) или Wago.

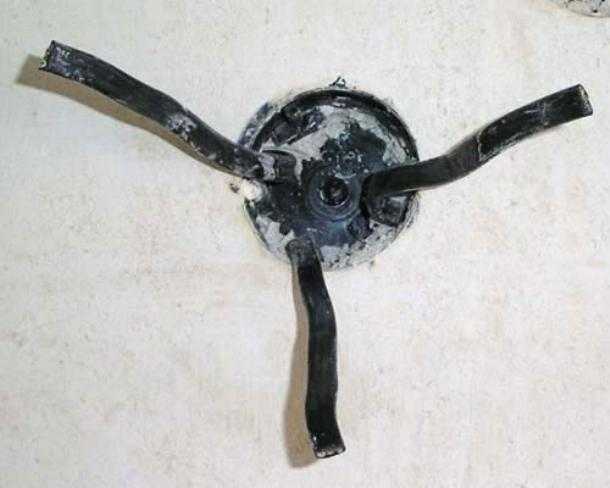

То, что мы видим после штукатурки стен:

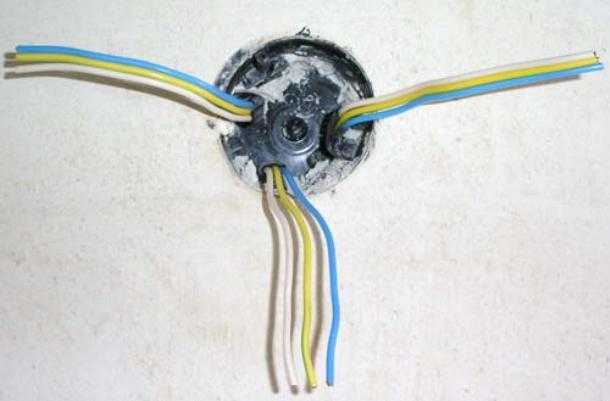

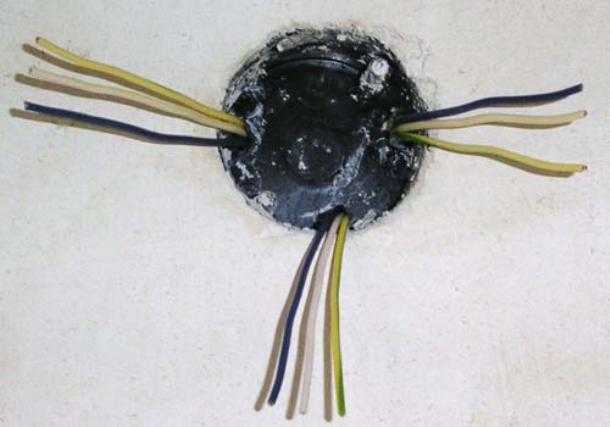

Достаем кабели и очищаем коробку. Кабели обрезаем с запасом и делаем их одинаковой длины. Я делаю около 70-90 мм, если мерить от стенки.

Снимаем изоляцию с кабеля.

Зачищаем провода. Длина оголенного участка меди у меня составляет около 30-40 мм

Затем скручиваем. Удобно это делать плоскогубцами. Концы немного откусываем.

Далее, на скрутку одеваем СИЗ и закручиваем его.

Поверх СИЗ обматываем слоем изоленты, я использую черную матерчатую изоленту.

Затем все аккуратно запихиваем в коробку. После шпатлевки коробку необходимо будет закрыть крышкой.

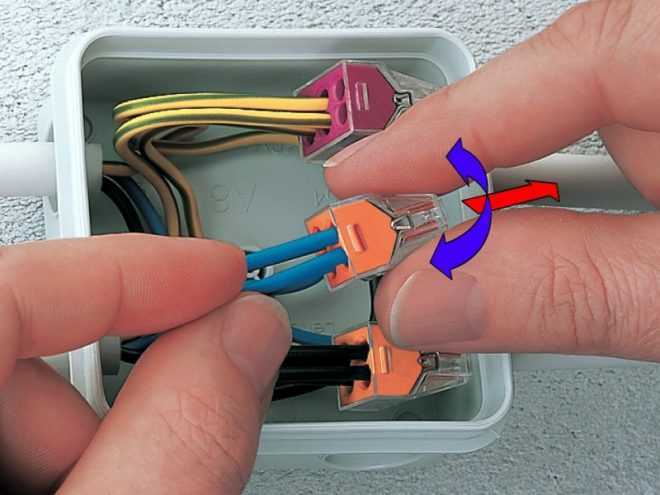

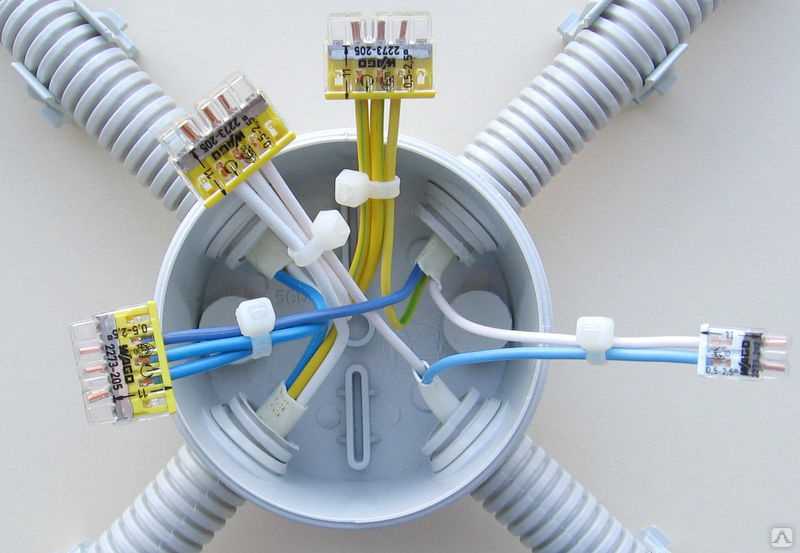

Ниже представлены фотографии соединения при помощи зажимов Wago.

Оголяем провода, длина оголенного участка меди должна составлять около 8-10мм.

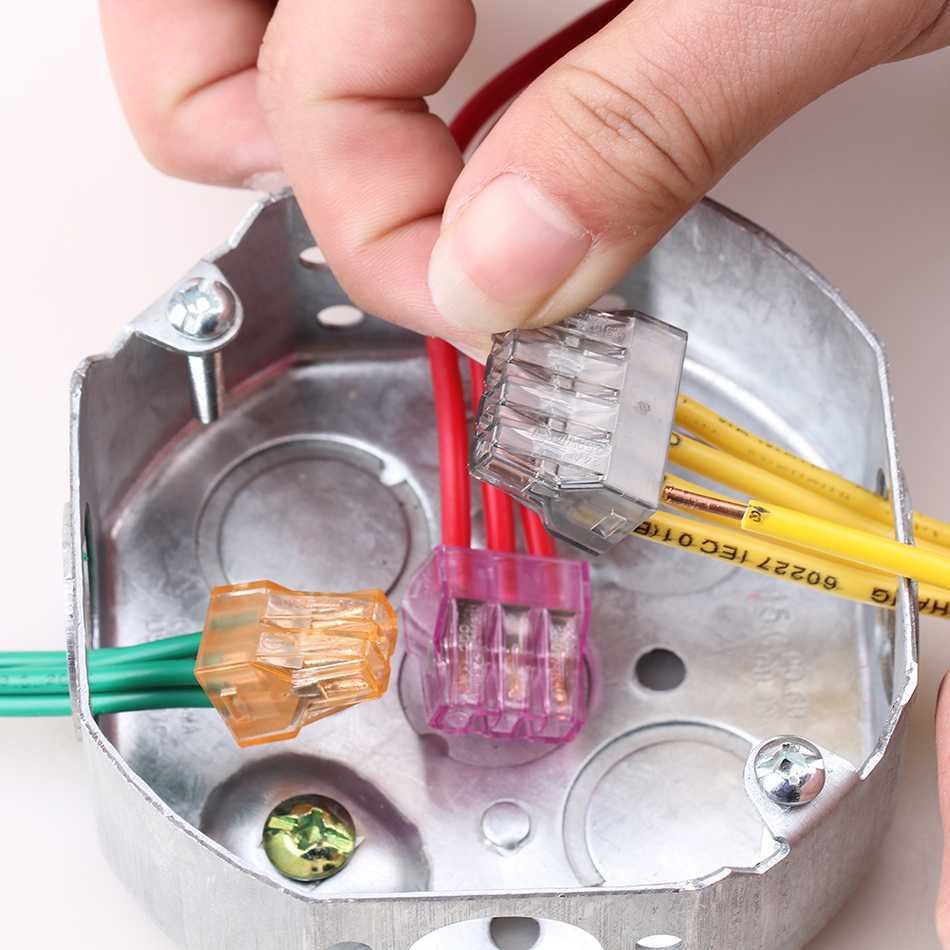

Засовываем провода в зажимы и защелкиваем. Убеждаемся, что зажим хорошо держит проводники.

Затем, аккуратно все засовываем в коробку.

Для чего нужны распределительные коробки

Коробка для коммутации проводов

Необходимость использования распределительных коробок не должна вызывать сомнений. Чтобы в этом убедиться, следует ознакомиться с предостережениями специалистов:

  • Пренебрежение монтажом конструкции – нарушение правил, изложенных на нормативных документах.
  • Соблюдение пожарной безопасности. Благодаря РК существенно сокращается вероятность коротких замыканий и пожара, обусловлено это герметичностью конструкции.
  • Монтаж устройства отнимет немало времени, зато в будущем модернизировать, обслуживать, ремонтировать и наращивать провода будет значительно проще. Например, если потребуется установить дополнительную розетку или выключатель, нужные провода удастся вывести именно из распределительной коробки.

В общем, монтаж распределительной коробки обязателен. Технология установки проста, сложность может возникнуть при соединении проводов.

Правильная скрутка и виды соединения электрических проводов

Пожалуй, самая заветная мечта любого электрика – это электрическая проводка без промежуточных разрывов. Так, чтобы от щитка к каждому включателю или розетке проходил отдельный провод без соединений. Но это несбыточная мечта – не многим понравится, что к электрощиту будут подведены десятки проводов. Да и дорого выходит — очень уж много провода нужно. Потому провода разветвляют и соединяют.

Обычная проводка в квартире квартиры может более сотни соединений. И неисправности электропроводки, как правило, появляются именно в этих соединениях

Потому правильному соединению проводов нужно уделить большое внимание

Электрохимическая коррозия

При соприкосновении проводов основная причина их разрушения — электрохимическая коррозия. Если алюминиевые проводники будут контактировать между собой или с другими металлами, то при отсутствии негативного воздействия природных факторов такое соединение будет вечным. Проблема в том, что влага есть везде, и ее наличие провоцирует начало процесса электролиза, в результате чего металлы начинают разрушаться.

У каждого проводника есть электрохимический потенциал, эта характеристика используется при создании гальванических элементов. Чтобы понять, какие металлы можно соединять между собой, учитывают величины их электрохимического потенциала и сравнивают эти значения. Разница не должна превышать 0,6 мВ. Удобно пользоваться электрохимическим рядом напряжений. Чем дальше друг от друга в нем расположены элементы, тем активнее будет реакция. Разрушается металл, находящийся левее, т.е. при соединении, например, меди и алюминия страдает последний.

Физика процесса

Перед тем, как выполнять соединение проводов пайкой, неплохо было бы разобраться в самой сути этого процесса.

С помощью паек получают неразъёмные соединения. Например, если нужно соединить какие-то два элемента (кабель либо провод), то между ними вводится припой в виде расплавленного металла. Необходимо чтобы температура плавления у этого металла была ниже, чем у материалов соединяемых элементов. Паяемый элемент, флюс и припой вводят в соприкосновение путём нагрева. Припой становится жидким и смачивает поверхность проводника. Когда нагрев прекращают, сплав припоя твердеет, тем самым образуется прочное контактное соединение.

Прочность контакта зависит от того, насколько хорошо припой смочил поверхности соединяемых элементов. А тут уже прямая зависимость от того, насколько чистыми были эти элементы на момент пайки. Поэтому перед тем, как паять провода, они обязательно должны быть очищены от органических веществ (масло, жир) и от окисной плёнки. Для этой цели и надо использовать флюс, к тому же он понижает поверхностное натяжение и улучшает качество растекания.

Наименьшие требования к флюсу, припойному сплаву и температуре предъявляет пайка медных проводов. Поэтому если хотите обучиться такому делу, лучше сначала паять паяльником провода медного исполнения, а со временем, когда наберётесь мастерства и опыта, поработаете и с другими материалами.

Скрутка медных и алюминиевых проводов

Нельзя соединять между собой медь и алюминий напрямую. Однако во многих домах проведены именно алюминиевые провода, которые необходимо соединять с медными, и скрутка иногда является единственным способом соединения

В этом случае важно придерживаться определенных правил, которые позволят прослужить такому закреплению максимальный срок

Для начала стоит отметить, что проводники необходимо качественно обвивать друг с другом. Если их диаметр составляет значительную величину, витков должно быть, как минимум 3, а если диаметр составляет до 1 мм, в этом случае потребуется обвивать провод друг с другом более пяти раз, чтобы обеспечить качественную передачу электрического потока

Также, после этого очень важно обработать оголенную поверхность специальным лаком, который обладает свойствами стойкости к воде и влаге.
При соединении медного и алюминиевого провода лучше использовать специальную стальную пластину, размещенную между ними. Это позволит избежать их непосредственного соприкосновения. Таким образом срок службы подобного соединения будет гораздо больше

Если под рукой такой комплектующей части нет, тогда можно прибегнуть к обработке медного оголенного проводка припоем, что также позволит избежать механических контактов этих двух металлов.
Идеальным решением соединения медного и алюминиевого проводника является предварительное нанесение на медную жилу припой. Особенно такую предварительную обработку часто используют при соединении одно- и многожильного провода, когда таким образом провод, состоящий из нескольких проводников, превращается в одножильный.

Таким образом срок службы подобного соединения будет гораздо больше. Если под рукой такой комплектующей части нет, тогда можно прибегнуть к обработке медного оголенного проводка припоем, что также позволит избежать механических контактов этих двух металлов.
Идеальным решением соединения медного и алюминиевого проводника является предварительное нанесение на медную жилу припой. Особенно такую предварительную обработку часто используют при соединении одно- и многожильного провода, когда таким образом провод, состоящий из нескольких проводников, превращается в одножильный.

А что с сечением побольше?

Использование стандартных вариантов соединения для жил с сечением 10 мм. кв. и более не допускается. В таких случаях концы кабеля спрессовываются специальным наконечником, по сторонам которого находятся гильза и кольцо. В гильзу вставляется один или несколько скрученных проводов и обжимаются пресс-клещами типа ПК, ПМК, ПКГ или ПК. Кольцо наконечника предназначено для соединения с клеммой или контактной площадкой другого провода.

Как правило, соединения через наконечник с кольцом применяются для подключения контактного провода в силовых щитках. В таких установках не допускается просто скручивать жилы между собой, т.к. высокое напряжение моментально пережжет провода в месте стыков.

Самозажимные устройства

Главный аргумент, который приводят противники использования скрутки, заключается в том, что контакт полученный таким способом греется.

Что может привести, и порой приводит, к серьезным происшествиям.

Разъемы с пружинными изолированными зажимами лишены этого недостатка. Делать такое приспособление начали в Европе несколько лет назад.

Если такой зажим правильно применять, то электрическая цепь будет служить без перебоев. На практике пока чаще используется сварка, хотя сторонников зажимного устройства со временем становится больше.

Соединение многожильных проводов с использованием самозажимных разъемов выполняется качественнее.

Скрутка медного провода с алюминиевым

Непосредственно скручивать медный провод и алюминиевый нельзя. Такое соединение будет окисляться и в последствии может привести в лучшем случае к выгоранию контакта или в худшем к пожару. В таких случаях нужно пользоваться либо соединителями, либо использовать третий металл — сталь, как прокладку между медью и алюминием.

Берется простой болт с гайкой и шайбой. Зачищенным проводам на конце придается форма колечка. И эти кольца одеваются на болт. Причем провод кольца должен изгибаться по направлению резьбы болта. Алюминиевая жила зажимается стальной шайбой, а поверх этой шайбы накладывается медная. После чего контакт стягивается еще одной шайбой с гайкой. То есть для создания нормального контакта медного проводника и алюминиевого, вам понадобится минимум болт с гайкой и 3 стальные шайбы.

Выбор мощности паяльника

Для качественной пайки нужен достаточно мощный паяльник, не менее 65 Вт. Медь является очень хорошим проводником тепла, поэтому эффективно отводит тепло от области пайки. Маломощный паяльник не успеет нагреть место скрутки до того, как начнет плавиться изоляция проводов, а недостаточный прогрев может привести к так называемой «холодной пайке». Слабо разогретый припой имеет низкую текучесть и не способен равномерно покрыть всю спаиваемую область. При застывании он будет иметь матовую, зернистую поверхность, низкую прочность. Спаянные таким образом проводники будут иметь высокое переходное сопротивление и, со временем, потеряют контакт между собой. Паяльник должен прогреть место спайки за  время не более 1 минуты. Поверхность припоя после застывания должна быть гладкой и иметь  равномерный блеск.

Особенности сварки медных проводов

Медь хорошо плавится и быстро насыщается водородом, окисляется в расплавленном состоянии. Температура плавления медных сплавов не более 1000°С. Для защиты металла при сварке медных деталей используют аргон или углекислый газ, но провода варить в защитной атмосфере экономически нецелесообразно. Для сварки медного кабеля используют обычные аппараты, генерирующие постоянный или высокочастотный переменный ток и напряжение от 15 до 30 В.

Желательно, чтобы рабочий ток регулировался, для скрутки одной жилы сечением 1,5 мм2 нужен ток 70 А, для соединения трех проводов потребуется увеличить ампераж до 90–100 А. Для монтажа медной проводки в доме с подключением мощного электрооборудования необходимо выбирать сварочные аппараты до 120 А. Если нет оптимального тока, дуга будет прерываться, электрод начнет залипать.

Как правильно установить буронабивные сваи

При бурении скважин под сваи используется ручной бур, если скважины должны быть шириной 300 миллиметров; если же нужны ямы шире хотя бы в 1,5 раза, придется воспользоваться электрическим или моторизированным буром. Специалисты именно его рекомендуют, и последовательность следующая:

  • С помощью рубероида и мягкой стальной проволоки делаются опалубки, диаметр которых такой же, как у скважины, и выше — на 20-30 сантиметров. Рубероид вверху сворачивают в 2-3 слоя и скрепляются проволокой. Можно использовать и готовые цементно-асбестовые трубы.
  • На дно насыпается песок и изготовленные «трубы» вставляются в скважины. Нужно внимательно следить, чтобы они возвышались на одинаковой высоте.
  • Внутрь опоры вставляется арматура. Она должна быть такой длины, чтобы на 30 сантиметров она была вбита в землю и настолько же выступала над опорой.
  • Перед тем, как установить арматуру, нужно убедиться, что она не тронута коррозией и покрыть составом, предотвращающим ее, например, эпоксидной смолой.
  • Заливается бетон внутрь и снаружи опоры. Тек же постепенно, как и в предыдущем случае. Если нет вибропресса, воздух «выпускают», протыкая пока еще жидкий бетон прутом в нескольких местах.

Несколько другой способ предполагает такие действия:

  1. Бетон заливается в трубу на треть.
  2. Приподняв опалубку сантиметров на 10, дают некоторому количеству бетона вытечь на дно, и с силой вдавливают ее: площадка, образовавшаяся внизу, прочно закрепит опалубку. Затем вставляется арматура, но так, чтобы она не выступала из столбов.
  3. Кода бетон будет залит до краев, вставляется специальная шпилька с резьбой так, чтобы она выступала на 30 сантиметров.

Соединение проводов зажимами типа «орех»

Ответвительный зажим (или на профессиональном сленге «орех») довольно распространенный тип соединения проводов, когда необходимо сделать ответвление от магистральной жилы без ее разрыва. В этой статье я расскажу, где в основном применяются такие «орешки», а также какие преимущества и недостатки присущи такому типу соединения. Итак, начнем.

Конструкция соединителя

Итак, давайте узнаем внутреннее устройство изделия и наконец, поймем, почему электрики его так называют. Внешняя оболочка представляет собой диэлектрический корпус, выполненный из поликарбоната, отогнув защелки и раскрыв корпус, мы увидим «сердцевину» нашего орешка. «Ядром» орешка является конструкция из металлических пластин, соединяемых между собой болтами.

В обеих плашках вы можете увидеть специальные пазы, и именно в них укладываются зачищенные от изоляционного материала провода. Величина этих пазов напрямую связана с тем, на какое сечение рассчитан наш ответвительный сжим. Наиболее распространенные модели и сечения, на которые они рассчитаны, приведены в таблице:

yandex.ru

Такие сжимы используются в сетях электроснабжения до 660 Вольт включительно.

Как правильно соединять провода с помощью сжима

На самом деле технология использования «орешков предельно проста. Для этого разбираем сам зажим, зачищаем магистральную жилу от изоляции на длину нашей металлической пластины (больше зачищать просто не имеет смысла), также убираем изоляцию с другого провода.

А затем собираем конструкцию следующим образом:

Теперь осталось просто основательно затянуть болты, только не переусердствуйте (не сорвите резьбу). И обратно надеть корпус.

Плюсы и минусы такого соединения

Как и любое другое соединение сжим типа «орех» имеет как сильные, так и слабые стороны. Итак, к плюсам можно отнести следующие моменты:

Плюсы

1. Возможность соединения алюминиевого и медного проводников. Так как в конструкции сжима используется латунная разделительная пластина, то с помощью «орешка» можно соединять алюминиевые и медные провода. Эта разделительная пластина не позволит создать гальваническую пару, а значит, соединение не будет излишне нагреваться.

2. Выполнение ответвления без разрыва магистрального провода. Это главное достоинство такого типа соединения, ведь мы не разрываем проводник, чтобы выполнить ответвление, а всего лишь снимаем небольшой слой изоляции. И при этом получаем надежное и безопасное соединение, отвечающее всем правилам.

4. Дешевизна изделия. Это тоже является несомненным преимуществом.

К минусам же такого изделия можно отнести следующие моменты:

Минусы

1. Корпус ореха выполнен из диэлектрического материала со степенью защиты IP20, которая не гарантирует стопроцентной герметизации и поэтому внутрь такого соединения вполне может попасть и пыль и влага. Поэтому желательно использовать такой тип соединения в сухих помещениях с незначительным содержанием пыли.

2. Монтаж «ореха» может осуществляться только со снятым напряжением. Это тоже можно отнести к недостаткам, так как для безопасного монтажа придется полностью обесточить рабочее место.

3. Такой зажим нельзя применить в распределительной коробке из-за значительных габаритов изделия.

Это, пожалуй, все недостатки и достоинства соединительного сжима типа «орех».

Где применяются такие зажимы

Такие соединения можно встретить, например, в распределительных щитах многоквартирных домов. Где проходит магистральная питающая жила и для того, чтобы обеспечить максимальную надежность электроснабжения, ее не разрывают на каждом этажном распределительном щитке, а с помощью «орехов» выполняют ответвления.

yandex.ru

Если этого не делать, а пропускать магистральный провод через клеммную колодку, то тем самым в значительной степени снижается надежность снабжения потребителя, то есть если из-за плохого контакта на клеммнике пропадет напряжение, например, на первом этаже, то все вышерасположенные квартиры, запитанные именно от этой фазы, будут обесточены.

А соединение типа «орех» исключает такой вариант полностью и гарантирует, что если пропадет напряжение в одном распределительном щитке, остальные останутся в нормальном режиме работы.

Заключение

Это все, что я хотел вам рассказать о таком виде соединение проводов типа «орех», если эта статья вам понравилась, то оцените ее

И спасибо за ваше внимание!

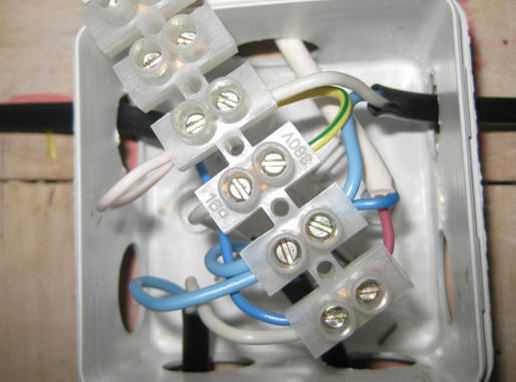

Клеммные колодки

Соединение проводов в распределительной коробке существенно облегчается с использованием клеммных колодок.

Современный рынок предоставляет широкий ассортимент колодок, которые различаются как особенностью исполнений и размерами, так и ценой. Сама клемма бывает маленькая или большая, всё зависит от сечения соединительных проводов. Тем не менее, конструктивно все они устроены по одному и тому же принципу.

Как правило, колодки клеммников продаются секциями, но иногда покупают их и поштучно, попросив продавца отрезать нужное количество.

Устройство

Клеммник представляет собою прозрачный корпус из пластика, внутри которого расположена латунная гильза. Именно эти гильзы различаются по диаметру, в зависимости от того, на какое сечение жилы рассчитана данная колодка. В гильзе имеются два резьбовых отверстия, в них вкручены винтики, зажимающие провода.

Принцип соединения

Как в таких клеммных колодках выполняют соединение проводов? Например, в распредкоробке вам необходимо подключить розетку к питающей сети. Вы берёте колодку на две секции, откручиваете зажимные винтики, тем самым освобождая гильзу для прохода в неё проводов. На подключаемых проводах снимаете изоляционный слой (достаточно 5 мм) и тщательно зачищаете токопроводящую поверхность каждой жилы. Вставляете в одну клемму фазные жилы розетки и питающей сети, в другую – нулевые. И путём закручивания винтиков, зажимаете провода в гильзе.

Преимущества

Чем хорошо расключение проводов распределительной коробки при помощи клеммных колодок?

Во-первых, в большинстве домов электрическая сеть выполняется моножильными проводами (не гибкими и не многожильными), а при помощи таких клемм монтаж одножильных проводов становится очень простым и не вызовет сложностей даже у начинающих электриков.

Во-вторых, с помощью клеммника появляется возможность соединения между собой алюминиевых и медных жил. Скрутка в этом случае не подходит, потому что эти два металла характеризуются внутренним неродством. Алюминий и медь взаимоокисляются, что приводит к появлению на поверхности оксидной плёнки, далее уже как следствие плохой контакт, нагрев и выход из строя электрической проводки. А за счёт такого варианта соединений алюминий с медью не соприкасаются друг с другом, что является неоспоримым преимуществом применения клеммной колодки.

Запомните! Очень важно во время непосредственного подсоединения жилы в клемму, сначала открутить один винт и вставить, к примеру, медный провод, после чего закрутить. Потом точно так же поступить с алюминиевым

Это делается для того, чтобы исключить возможность их соприкосновения между собой внутри латунной гильзы.

Плюс ко всему такой соединительный способ проводов при помощи клеммных колодок потребует минимум вашего времени.

К тому же этот вариант разъёмный, то есть в любой момент вы можете, отсоединить нужный провод или кабель.

Недостатки

К недостаткам клеммной колодки относится нежелательное соединение в них многожильных гибких проводов. Такая, казалось бы, удобная клемма совмещает в себе всё, что «не нравится» многожильному проводу – вращательные движения, неровную зажимную поверхность винта и так называемое точечное (неравномерное) давление. Во время зажатия их винтом он может продавить и переломить одну или несколько мелких тонких жилок. Провод уже не будет иметь необходимой пропускной способности по току, что приведёт к нагреву контакта. Если уж и возникла такая необходимость, соединять в клеммниках многожильные провода, то желательно использовать втулочные наконечники, обжимающие пучок жилок.

В такой колодке необходимо предельно осторожно затягивать винт, если выполняете подключение проводов алюминиевых. Всю свою силу и мощь тут демонстрировать не нужно, иначе вы попросту переломите жилу

Разновидности

Самая современная разновидность клеммников – самозажимные. Соединение выполняется очень быстро, для этого вам не потребуется даже брать в руки отвёртку. Каждое отверстие имеет подпружиненный контакт. Жила вставляется в отверстие до характерного щелчка, который означает защёлкивание клеммы.

Ещё лучше проявили себя рычажковые клеммники. Маленький рычажок нужно поднять, тем самым освобождая контактное отверстие, в которое вставляется жила. Затем рычажок опускается и надёжное соединение готово. Если потребуется перезаделка контакта, рычажок снова подняли и жилу вытянули.

О различных типах клеммников рассказано в этом видео:
