Паспорт вентиляционной системы: описание и необходимость оформления

Особенности ведения документа

Знать все сказанное выше очень хорошо — с этим никто не спорит. Но для заказчика работ или для владельца здания важнее другие обстоятельства

Им важно иметь четкие критерии, чтобы понимать, правилен ли паспорт вентиляционной системы, представленный подрядчиком. Еще нужно знать, что вписывать в этот документ самостоятельно, а что вносить не стоит

Существует три разновидности паспортов вентиляции, признаваемые официально

Существует три разновидности паспортов вентиляции, признаваемые официально.

Первый тип — так называемый строительный, второй составляется при эксплуатации, а третий относится только к установкам, очищающим газы. Дополнительно могут составлять паспорта, учитывающие специфические моменты той или иной отрасли. Но это уже совершенно иная тема. «Строительные» паспорта составляются всякий раз, когда проводятся пусконаладочные работы

Важно: это требуется даже при отсутствии наладки как таковой, ведь иначе эксплуатация становится незаконна

Характерными признаками плохо составленного документа будут:

полное совпадение проектных цифр и фактических данных (в реальности так не бывает);
отсутствие примечаний;
изобилие пустых граф (те, кто недостаточно знают наладку вентиляции, вынужденно пропускают их, чтобы не демонстрировать свою некомпетентность);
упоминание о проведении испытаний без указания конкретной даты их.

Если заказчик паспортизации обнаруживает хотя бы один из этих признаков, он вправе вернуть документ подрядчику и требовать переделки работы либо возврата уплаченных сумм. На титульном листе (хотя он есть не всегда) описываются идентификационные сведения об объекте. Шапка паспорта содержит указание наладочной организации. Сведения о ней должны позволять полностью идентифицировать эту структуру. Допускается (хотя и необязательно) размещение корпоративной символики.

Если организация прошла аккредитацию, она обязательно сообщит номер аттестата, подтверждающего этот факт. Такой номер потребуется уже позже — для составления протоколов испытаний. Он обосновывает легитимность каждого сделанного вывода. Что касается типа вентиляционной системы, он должен расписываться полностью, с указанием паспортов на вытяжку и приток, на увлажнитель и иные компоненты. В дальнейшем проще будет ориентироваться в таком документе и контролерам, и эксплуатационным службам.

Если количество установок превышает 50–70, однотипные по назначению аппараты могут обозначаться в документации цветным шрифтом. Никакой стандарт это не регламентирует, поэтому выбор окраски — по своему усмотрению. Хотя строительная практика подразумевает написание адреса по проекту, для государственных инспекторов лучше показывать акт, где указан реальный адрес сооружения

Важно: стоит записать еще и юридический адрес подрядчика (наряду с фактическим), что помогает добиться благосклонности контролирующих органов. Если все делать добросовестно, надо сразу предусмотреть резерв свободного места, где будут отражаться итоги тестов на эффективность

Проблемой строительной формы является то, что она отражает ряд ненужных для практиков сведений, при этом не включая действительно важную информацию. Чаще всего этот недостаток устраняется за счет использования примечаний.

Для вентиляторов указывают:

номера, присвоенные на заводах;
полные типовые названия вентилирующих установок, отличающихся от названий вентиляторов;
настройки регулирующих блоков или частоты вращения, соответствующие паспортным параметрам;
прочее установленное оборудование;
сведения о ремонтах (если они имели место).

Паспорт должен сопровождаться протоколами, фиксирующими итоги тестов. Обычно строительная практика обходится без них, хотя это всего лишь привычное упущение. В отдельных случаях можно добавить инструкции по применению вентиляционной системы (если она чем-то отличается от обычной). Речь идет только о кратких указаниях (до 1 листа). Полноценные инструкции включают иногда до 30 листов, к паспортам их прилагать не надо.

Паспорта на вытяжные аппараты сокращаются, если там отсутствует раздел, посвященный нагревателю воздуха. А вот документация, составляемая на производстве, часто вырастает из-за сведений, отражающих замену отдельных узлов и модернизационные работы. Полноценное отражение одного лишь технического обслуживания требует нескольких страниц.

В результате испытаний к паспортам добавляются также протоколы, отражающие:

итоги аэродинамической проверки вентилятора;
герметичность трубопроводных каналов;
уровень шума;
интенсивность вибрации;
избыточное давление.

Подсказка о проведении проверки эффективности вентиляционных систем — в видео ниже.

Особенности ведения документа

Существует три разновидности паспортов вентиляции, признаваемые официально.

Важно: это требуется даже при отсутствии наладки как таковой, ведь иначе эксплуатация становится незаконна

Характерными признаками плохо составленного документа будут:

полное совпадение проектных цифр и фактических данных (в реальности так не бывает);
отсутствие примечаний;
изобилие пустых граф (те, кто недостаточно знают наладку вентиляции, вынужденно пропускают их, чтобы не демонстрировать свою некомпетентность);
упоминание о проведении испытаний без указания конкретной даты их.

Для вентиляторов указывают:

номера, присвоенные на заводах;
полные типовые названия вентилирующих установок, отличающихся от названий вентиляторов;
настройки регулирующих блоков или частоты вращения, соответствующие паспортным параметрам;
прочее установленное оборудование;
сведения о ремонтах (если они имели место).

В результате испытаний к паспортам добавляются также протоколы, отражающие:

итоги аэродинамической проверки вентилятора;
герметичность трубопроводных каналов;
уровень шума;
интенсивность вибрации;
избыточное давление.

Что представляет собой паспорт на вентиляционную систему

Паспорт и акт контроля – не одно и то же. В последнем прописываются характеристики системы и подтверждается их соответствие заявленным данным именно на момент проведения контроля. В паспорте же указываются эксплуатационные характеристики вентиляции и особенности ее работы, показатели эффективности и другие критерии. Если к паспортизации предъявляются особые требования, в документ также могут быть включены меры по ремонту и модернизации системы.

Для естественной вентиляции паспорт не требуется. Однако если в ходе производственной деятельности соответствующие службы запрашивают именно этот документ, его нужно все-таки оформить, в установленном порядке. Правда, в упрощенной форме по сравнению с традиционными системами.

Не требуется оформление паспорта и для системы вентиляции без сети. Однако впоследствии нужно будет вносить сведения обо всех ремонтах и усовершенствованиях в техническую документацию.

После того как паспортизация системы вентиляции завершена и выдан соответствующий документ, срок его действия считается неограниченным. Если паспорт будет утерян, его можно оформить повторно. Данная мера обязательна также при изменении вентиляционной трассы или существенной модернизации всей системы.

Паспортизацию системы вентиляции КОСГУ относит к услугам из подстатьи 225 («Услуги по содержанию имущества»).

Что входит в документацию?

Паспорт на вентиляционную систему оформляется в строгом соответствии со СНиП. В нем вы найдете:

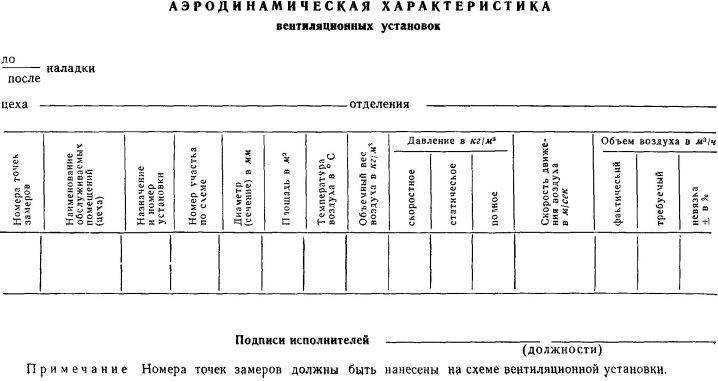

Данные по воздухообмену, оформленные в виде подробной таблицы. Этих таблиц предусмотрено несколько, чтобы при каждой новой проверке можно было вносить обновленные данные.
Рабочие характеристики системы.
Сведения о герметичности.
Уровень шума, производимого вентиляцией при работе.
Данные о составе и качестве воздуха на предприятии, по результатам различных тестов, и другие данные.

Словом, паспорт – документ развернутый и многостраничный. В процессе эксплуатации системы он постепенно пополняется новыми данными. Основных страниц в паспорте восемь, причем сведения о ремонтах и проведенных усовершенствованиях не являются ключевыми.

Результаты проведенных испытаний хранятся в электронном виде. Таким образом, при повторных ремонтах удобно будет вносить соответствующие изменения в документацию и делать выписки из нее.

Ролик YouTube: вкратце про строительную форму паспорта системы вентиляции

Правильный паспорт системы вентиляции

Для объектов, проверяемых государственными инспекциями, и имеющих принудительную
вентиляцию, наличие паспортов является обязательным.

Паспорт системы вентиляции это результат комплекса пусконаладочных
работ для нового строительства или паспортизации
для действующих объектов, на которых паспортов нет или утрачены.

Без профильного образования правильно
заполнить форму трудно. С другой стороны, проверяющие тоже обычно не вентиляционщики,
и могут принять паспорта с грубыми дефектами.

Имеется три официальных варианта:
1. «Строительный» паспорт, форма СП 73.13330.2016, приложение Е
(актуальность проверяйте, сейчас нормативы часто меняют);
2. «Эксплуатационный» паспорт, форма ПТЭ ТЭ, приложение №9;
3. «Паспорт газоочистной установки (ГОУ)», подробнее
про паспорт ГОУ.

Встречаются хорошие паспорта отдельных предприятий или объединений. Они
тоже делаются на основе официальных, регистрируются как стандарт предприятия,
включают много дополнительной информации, нужной для полноценной эксплуатации
вентиляции.

Главная |

Периодичность обследования и паспортизации вентиляции

Для безопасного и легального пользования системой, обследование и паспортизацию вентиляции нужно производить с регулярной периодичностью. Периодичность определяется, исходя из того, какое назначение имеет система вентиляции и в сочетании с какими технологическими процессами она используется. В соответствии с действующими нормами утверждены следующие периоды паспортизации:

В соответствии с СТО НОСТРОЙ 2.24.2-2011 система должна проходить наладку и регламентные испытания не реже, чем каждые 36 месяцев. Однако этот период может быть существенно сужен в зависимости от назначения вентиляции.
По ГОСТ Р 53300-2009 специализированные вентиляционные системы противопожарного назначения (противодымные решения) должны проходить испытания не реже, чем 1 раз в 24 месяца.
СанПиН 2.1.3.2630-10 задает периодичность в 12 месяцев для приточно-вытяжных систем, а также вентиляции, имеющей в своем составе элементы кондиционирования.
Согласно СП 4425-87 предусматривается различная периодичность в зависимости от режима пользования системой вентиляции. При наличии веществ 1 и 2 класса опасности, системой вентиляции можно пользоваться только при ежемесячной проверке. Системой местной вытяжки и местного притока воздуха можно пользоваться при периодичности проверок не менее 1 раза в год. Наконец, общеобменные системы требуют внимания специалистов не реже, чем 1 раз в 36 месяцев.

Чтобы подобрать периодичность испытаний, рекомендуем обратиться к нам. Мы поможем сориентироваться в стандартах и подобрать подходящий период проверки.

Вопросы

Работа в карантин COVID-19?

Мы работаем в прежнем режиме. Звоните по тел.: 8 (915) 236-85-57 или отправляйте по электронной почте [email protected] заявки на проведение работ.

Как можно с вами связаться?

Позвоните по телефону 8 (915) 236-85-57 указанному в шапке сайта, или напишите нам на электронную почту [email protected] или воспользуйтесь формой обратного звонка.

В каком регионе вы работаете?

Наши специалисты осуществляют пусконаладку систем вентиляции в Москве и МО. Возможны командировки по регионам Российской Федерации (оговаривается индивидуально в каждом конкретном случае).

Стоимость паспорта вентиляции?

Стоимость изготовления паспорта системы вентиляции зависит от полноты проектной документации, предоставленной заказчиком и составляет от 5000 до 20000 рублей.

Стоимость наладки вентсистем?

Стоимость наладки вентиляционных систем просчитывается индивидуально для каждого объекта. Зависит от количества силовых установок и разветвлённости воздуховодов по сети. Пусконаладка одной системы вентиляции в среднем занимает 5 (пять часов) работы инженера стоимостью 15000 рублей.

Какие приборы вы используете?

Инструментальные замеры осуществляются современными измерительными приборами немецкой компании Testo.

Оформление документов

На систему вентиляции

Перечень сведений, которые должны фиксироваться при паспортизации вентиляции, описывается в СНиП 3.05.01–85.

В разряд общей информации попадают:

вид объекта;
его местоположение;
предназначение вентилирующих средств;
размещение проветривающего оборудования на объекте.

На вентиляционную установку

Содержание этого раздела технического паспорта сильно зависит от того, какая именно инженерная система описывается.

Так, для любого вентилятора указывают:

к какому типу он относится;
как быстро вращается;
насколько велико рабочее колесо;
каков объем прогоняемого воздуха;
показатель предельного давления;
диаметры шкивов (только если передача энергии идет через приводной ремень).

Там, где присутствуют вентиляторы, должны быть и электрические моторы. В паспорт вписывают, к какому типу они относятся и каким образом передают усилие на рабочую часть. Еще должны быть отражены мощность и скорость кручения ротора. Разумеется, вид нужно указывать и для нагревателей, и для кондиционеров. Но в отношении них надо дополнительно расписать, какой теплоноситель применяется, что показала проверка теплообменников при штатном давлении, как именно происходит движение воздуха и теплоносителя.

В дополнение ко всем этим данным в паспорт заносят:

сечения воздуховодов;
суммарные затраты воздуха;
отвечает ли она указанным в проекте сведениям или нет.

Кто проводит паспортизацию вентиляции

Паспортизация вентиляции

Так как паспортизация не относится к строительным процессам, проводить ее может любая авторизованная лаборатория. Условия проведения паспортизации приточно-вытяжной вентиляции оговариваются в письменном соглашении. Выдать образец паспорта на вентиляцию может и индивидуальный предприниматель, что значительно дешевле, так как исключает оплату посреднических услуг.

Если в штате монтажной фирмы есть проектировщики и наладчики оборудования, они также могут оформить паспорт на установленную вентиляционную систему. Как правило, крупные монтажные фирмы держат собственных специалистов по пусконаладке.

И последний вариант – это специализированные организации. Здесь работают именно инженеры-вентиляционщики, отлично разбирающиеся в своей работе. Но качество замеров может хромать из-за слабого оборудования.

Оборудование для проверки систем вентиляции

Анемометр с выносной крыльчаткой большого диаметра

В процессе паспортизации систем вентиляции используется анемометр Testo 417-2 обеспечивающий большую гибкость при осуществлении измерений, в том числе и в труднодоступных местах. При помощи данного прибора измеряется температура и скорость потока воздуха, а также рассчитывается его объемный расход. Прибор Testo 417-2 внесен в Государственный Реестр Средств измерений РФ.

Набор воронок, входящий в комплект с анемометром, позволяет осуществлять измерения с высокой степенью эффективности на круглых потолочных диффузорах, вентиляционных решетках и тарельчатых клапанах воздуховодов.

Выпрямитель потока Testovent 417

Воронка для тарельчатых клапанов (диффузоров) с D 200 мм

Воронка для измерений на выходе воздуховода 330 x 330 мм

Комплект смарт-зондов для вентиляционных систем

Комплект смарт-зондов Smart Pack позволяет измерять влажность воздуха, температуру воздуха и поверхности, скорость воздушного потока и объемный расход на вентиляционных решетках, внутри воздуховодов, а также вокруг систем кондиционирования и вентиляционных установок. Кроме того, при одновременном использовании смарт-зондов testo 605i и testo 805i можно определить риск появления конденсата и плесени в системах вентиляции.

Смарт-зонды управляются со смартфона или планшета при помощи специального мобильного приложения, в которое передаются данные измерений со смарт-зондов посредством беспроводного канала Bluetooth.

testo 405i – термоанемометр для измерения скорости потока, температуры и объемного расхода воздуха	testo 410i – анемометр с крыльчаткой для измерения скорости потока, температуры и объемного расхода воздуха
testo 605i – термогигрометр для измерения температуры и влажности воздуха в воздуховодах и помещениях	testo 805i – ИК-термометр для бесконтактного инфракрасного измерения температуры поверхности

Документация на допуск к работам по вентиляции

Лицензия от МЧС России

на деятельность по монтажу, техническому обслуживанию и ремонту средств обеспечения пожарной безопасности зданий и сооружений, в том числе на монтаж, техническое обслуживание и ремонт систем (элементов систем) дымоудаления и противодымной вентиляции, включая диспетчеризацию и проведение пусконаладочных работ.

Удостоверения

о повышении квалификации (стажировке) в Челябинском областном отделении Общероссийской общественной организации “Всероссийское добровольное пожарное общество” vdpo74.ru по дополнительной профессиональной программе “Монтаж, техническое обслуживание и ремонт систем (элементов) дымоудаления и противодымной вентиляции, включая диспетчеризацию и проведение пусконаладочных работ”.

Брюхов Дмитрий Анатольевич

Миронов Дмитрий Владимирович

Удостоверение

о прохождении обучения по программе “Монтаж и сервис современных систем вентиляции и кондиционирования” в НОУ ДПО “Институт холодильных систем и пищевых производств” hladin.ru:

Технология выполнения паспортизации

Паспортизация по технологии выполнения напоминает процесс пусконаладки, поэтому в момент ее проведения на объекте в обязательном порядке должен присутствовать представитель клиента или доверенное лицо (как правило, главный электрик). В процессе паспортизации приходится устранять небольшие погрешности в работе вентсистемы (нарушение вращения вентилятора, пр.).

После согласования всех моментов с заказчиком заключается договор, на основании которого производится весь комплекс работ. Результаты испытаний предоставляются заказчику. Если планируется небольшой объем работ, то заказчик вносит предоплату, для крупных объектов предполагается поэтапная оплата.

Описание и необходимость паспортизации вентиляционной системы

Документация по установке вентиляционной системы должна быть оформлена правильно

Собственники строения привлекают неквалифицированных работников для монтажных работ вентиляционного трубопровода с целью экономии средств. Проверка работы проводится без расчетов и специальных приборов.

Необдуманная экономия оборачивается неэффективной работой и влечет последствия:

магистраль не справляется с задачами;
возникают проблемы с контролирующими органами;
следуют дополнительные расходы на устранение ошибок и оформление документов.

Владелец здания заинтересован в правильной установке и квалифицированной паспортизации. Работники службы проводят инструментальную проверку и составляют акт соответствия только при положительных показателях испытания.

Паспортизация необходима:

сотрудникам фирмы, чтобы работать в комфортных условиях;
руководителю и инженерному составу для исправления недостатков в системе, проведения обслуживания и плановых ремонтов;
владельцу организации, чтобы избежать штрафов.

Нормальный паспорт

Рис. 5 Внешний вид хорошего паспорта, титульный лист.

Восемь листов или около того, приложен протокол, иногда краткая индивидуальная
инструкция по эксплуатации системы вентиляции (на одном листе).

Полные инструкции делаются отдельно, на 10-30 листах, и к паспортам не
относятся.

Их разрабатывают эксплуатирующие организации. Сейчас иногда инструкции
делают проектные организации, выполнившие проект.

Рис. 6. Размер паспорта.

Итого в паспорте приточной установки не менее девяти листов, с инструкцией
десять.

Паспорта на вытяжки бывают меньше там нет воздухонагревателя
и соответствующего раздела.

На производствах часто применяют свою форму паспорта, такие
паспорта бывают ещё больше, обычно за счёт раздела о замене узлов и модернизации
установки.

Если вносить в паспорт все ТО (техническое обслуживание), то только на
это нужно несколько страниц.

Рис. 7. Дополнительные разделы паспорта.

К паспорту прикладываем протокол аэродинамических испытаний вентилятора,
протокол испытаний герметичности вентиляционной сети, уровня вибрации,
шума, избыточного давления в защищаемом помещении (дли противодымной вентиляции),
и так далее.

Каждый замер сопровождается протоколом, но если прикладывать
все, потребуется много бумаги, это не экологично. Протоколы мы сохраняем
в электронной форме, а в паспорте пишем, что предоставляем их по запросу.

Это «протокол аэродинамических испытаний» который пришлось переименовать
в «Акт проверки эффективности вентиляционных систем».

Протокол это результат замеров. Подписывается исполнителями,
и, если не откажется, представителем предприятия его подпись
подтверждает только факт проведения замеров.

Акт это результат действий какой-то комисии. Например, акт
пробоотбора свидетельствует, что специальная рабочая группа взяла какую-то
пробу.

Но в предписании на данную работы было написано: предоставить паспорта
и акты проверки эффективности, пришлось переименовать протокол в акт.

Рис. 8. Приложения к паспорту: протокол или акт.

По объективным причинам и пожеланиям заказчиков наши паспорта не всегда
выглядят технически безупречными, приходится считаться с проверяльщиками
паспортов и т.п.

На картинках показаны настоящие паспорта, поэтому вы можете увидеть некоторые
небесспорные детали. Но мы тоже знаем про это, сделать так пришлось по
причинам и в интересах заказчика.

В плохой наладочной организации неточности, да и ошибки, встречаются
из-за невежества исполнителей.

8 апреля 2016

Главная |

Нормативная форма

Нормативная форма строительного паспорта ниже, приложение
Е, в конце свода правил.

Сейчас действует
СП 73.13330.2016
(актуальность проверяйте, нормативы часто меняют)

это плохая форма, но она может стать основой для нормальных
паспортов.

Отсутствует дата. Да, в этом паспорте нет даты составления,
не говорю уже про место для последующих замеров. Так что нормальная эксплуатирующая
организация сразу выбрасывает его в макулатуру.

Имеются бессмысленные для 90% вентиляторов данные о диаметре
рабочего колеса. Частота вращение дана в с-1. Это вроде бы правильно,
СИ, но на двигателе и вентиляторе, да и на многих тахометрах частота идёт
в мин-1.

В выводах нереальная точность 8%. Разработчики явно не мерят
и не считают реальное отклонение. Для размещённых в одном помещении воздухораспределителей
допускается аж 10%. Просто смешно. Особенно для типичной сети, в которой
в одном помещении воздуховод одного сечения, решётки врезаны непосредственно
в него.

Во всех нормальных методиках в одном помещении допускается
20%.

Даже пожарный ГОСТ, тоже вроде отечественный норматив, указывает
реальное и достижимое отклонение 15%. Получается, пожарные мерят и знают.

А в ЗАО ИСЗС-Консалт, разработчике СП, витают в эмпиреях
благостной рефлексии.

Ну и так далее.

Из новых ухудшений сильно изменился список подписантов.
Исчез представитель эксплуатирующей организации, которому паспорта сдаются
в работу. Представитель наладочной организации, главный исполнитель и
ответственный за пусконаладку, указан в скобках. Бред какой-то.

Бланк
паспорта точно по нормативу, в формате таблицы

в формате таблицы Excel.

есть титульный лист;
есть место для последующих проверок вентиляции.

Я постоянно дорабатываю форму. Сейчас сделал группу
ВКонтакте, планирую там распространять бланки и свои варианты с примерами
заполнения.

Главная |

Какой срок действия паспорта вентиляционной системы

Этот документ выписывается один раз на весь срок службы. Он бессрочный. Системы без паспорта не допускаются к эксплуатации.

Другое дело, что нужно периодически проверять эффективность, проводить испытания и регулировать эксплуатируемые вентиляционные системы. Согласно СТО НОСТРОЙ 2.24.2-2011, частота проверок состояния систем вентиляции определяется нормативами. Также она зависит от технологии производства. В любом случае, испытания не должны проходить реже, чем раз в 3 года.

Для действующих вентиляционных систем периодичность проверки и регулировки составит:

для помещений с вредностями 1 класса и 2 класса — 1 раз в месяц;
для систем местной вентиляции (вытяжной и приточной) — 1 раз в год;
для естественной и общеобменной механической — 1 раз в 3 года.

За проведение работ отвечает администрация организаций. В результате работ делают необходимые замеры. Данные заносят в паспорт, или оформляют отдельным актом, который подкалывается к паспорту. Главным критерием качества работ является достоверность замеров и точность регулировки системы, безопасность эксплуатации системы вентиляции, ее возможность поддерживать заданные параметры микроклимата.
