Чем отличаются провода от кабелей

Кабель

Для того, чтобы понять в чем разница между кабелем и проводом, их нужно подробно рассмотреть. Что такое кабель мы уже знаем. Для более детального изучения пора познакомиться с его классификацией и разновидностями. В первую очередь идет их разделение на группы применения:

силовые;
монтажные;
связи;
управления;
радиочастотные;
оптические.

Силовые предназначены для передачи электроэнергии. Прокладываются стационарно и используются при подключении подвижных электропотребителей.

Обязательными элементами, входящими в состав кабеля являются:

токопроводящая жила;
ее изоляция;
оболочка.

Изготавливаются из меди и алюминия. Напряжение питания – до 750кВ. Имеют долгий срок эксплуатации (30 лет). Наилучшая изоляция – из сшитого полиэтилена.

Монтажные служат для межприборного монтажа электрических устройств. Напряжение питания – до 500 В. Основной материал токонесущих жил – медь. Обладают устойчивостью в работоспособности при повышенных температурах.

Кабели связи используются в сигнализации и проводной связи. Например, волновод гофрированный коконообразный используется в радиотехнических и радиолокационных системах. Широко используются для междугородной, межобластной и городской связи.

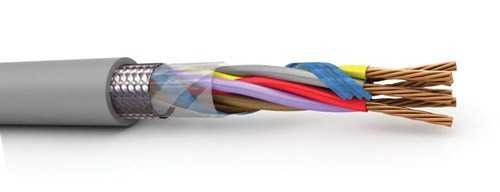

Кабели управления применяются для цепей управления и освещения в станках и других механизмах с напряжением до 600 В.

По радиочастотным и оптическим носителям передаются энергия и сигналы на определенных радиочастотах или в оптическом диапазоне.

Кроме групп эти электрические проводники имеют еще ряд признаков, по которым их классифицируют. Сюда входят такие параметры, как изоляция, экранирование, количество токонесущих жил и их материал, из которого они изготовлены. Имеются еще ряд признаков подразделения кабелей. Классификация электротехнических изделий подробно расписана в стандарте ISO 11801 2002.

НАЗНАЧЕНИЕ КАБЕЛЬНО ПРОВОДНИКОВОЙ ПРОДУКЦИИ

По назначению кабели могут быть:

силовые – для передачи электроэнергии;
управляющие – для систем автоматики;
контрольные – для низковольтных линий питания и контроля приборов, например, в системах сигнализации;
радиочастотными –для передачи высокочастотных сигналом, подключения антенн и пр.

Классификация по способу исполнения:

материалу проводника;
количеству жил;
типу жил (однопроволочные и многопроволочные) и их сечению;
виду и материалу изоляции изоляции.

Провода, как входящие в состав кабеля, так используемые самостоятельно различаются материалом токопроводящей жилы: медь или алюминий.

Основными преимуществами алюминиевых жил являются невысокий удельный вес вес и относительно низкая стоимость. К недостаткам относится малая прочность на изгиб и возникающее при контакте с воздухом окисление на поверхности.

В процессе окисления образуется слой с плохой проводимостью, который особенно опасен в местах контактных соединений. Алюминий может применяться в проводах и кабелях, которые в процессе эксплуатации не подвергаются механическим воздействиям, например, провод, проложенный в стене или кабель, проложенный под землей.

Медные провода, в отличии от алюминиевых, обладают большей гибкостью, и лучшей проводимостью. Надежность медных проводов также выше, но они дороже алюминиевых. При контакте с воздухом медь также окисляется, но образующийся слой имеет низкое переходное сопротивление и на качество контакта практически не влияет.

Провода могут быть как однопроволочными, так и многопроволочными.

Количество и диаметр скрученных проволок в многопроволочных жилах могут быть разными. Чем тоньше проволока, тем большей гибкостью обладает провод.

Электропроводящие свойства изделия от количества проволок практически не зависят.

По количеству жил кабели, в отличие от проводов, бывают одножильными, двухжильными, трехжильными и многожильными (от четырех и более). Основная разница в том, что кабель состоит только из изолированных жил, не зависимо от их количества.

Площадь поперечного сечения влияет на величину силы тока, который может пропускать проводник. Выбирать кабельную продукцию нужно с учетом подключаемой нагрузки (подробнее).

Для недопущения перегрева проводов, должен быть обеспечен достаточный запас по току. При этом медные выдерживают силу тока большую, чем алюминиевые такого-же сечения.

Отличие кабеля от провода

Какое же у этих изделий сходство или различие? Визуально они очень похожи, но по документации эти изделия проходят под разными наименованиями – «провод» и «кабель». А если заглянуть в строительную смету, то там четко видно, что провод стоит дешевле, чем кабель.

В различной спецлитературе, учебниках и справочниках даются определения этим понятиям, но они довольно пространные. Зато в ТУ и ГОСТ есть характеристика изделий, относящихся к «проводу» или к «кабелю».

В ТУ зачастую можно найти лишь небольшие детали, по которым необходимо различать кабель и провод. Например, форма (плоская или круглая), толщина оболочки, изоляция, количество жил.

Если говорить о форме, то она не несет специфической нагрузке. От формы изделия зависит разве что удобство использования в конкретной ситуации. Определяющим фактом в делении на провод или кабель является спецификация. В ней указано конкретно, какое это изделие.

Слова « кабель» и «провод» часто используются в описаниях электропроводки и электрических сетей, когда имеется в виду проводник электрического тока. Может показаться, что эти два изделия – одно и тоже. Но между ними есть разница, которая будет описана ниже.

Что представляет собой провод? В электротехнике так называют многожильный или одножильный проводник, который имеет легкую трубчатую изоляцию, либо вовсе ее не имеет.

Кабель представляет собой систему изолированных проводников, которые для удобства монтажа и эксплуатации, а также для защиты от влияния окружающей среды и механических повреждений объединены в единую конструкцию. Для повышения безопасности использования электрических проводов, для облегчения их совместной прокладки, для обеспечения защиты при эксплуатации в сложных условиях электрические провода собирают вместе. На них «одевается» дополнительный слой изоляции. Кабель защищают броневым кожухом при необходимости.

Итак, провод – это одни проводник, а кабель – это две или более изолированные жилы, объединенные вместе. Помимо изоляции жил кабель имеет изоляционную оболочку. Если на двух или более проводниках нет никакой изоляции, то перед вами просто проводник, по классификации – это «провод», а не «кабель».

Все провода и кабели можно разделить на несколько категорий в зависимости от характеристик изделия, особенностей конструкции и материалов, используемых при изготовлении.

Провода делятся на две группы:

— многожильный провод, например, ПВ-3 – гибкий провод из меди;
— из сплошной проволоки (монолит), например, ПВ-1 – однопроволочный провод из меди.

От коэффициента гибкости и уровня сопротивления зависят требования к эксплуатации и применение провода. Одножильные твердые провода могут быть как без оболочки, «голыми», так и в оболочке. Благодаря своей конструкции такой тип провода предполагает уменьшение сопротивления. Если за цель ставится увеличение производительности на высоких частотах, то обычно прибегают к использованию подобных твердых проводников.

Первый тип провода представляет собой множество токопроводящих жил. Этот провод состоит из нескольких нитей медной проволоки, которые сплетены в единое целое. При внешних механических воздействиях, а также при частых перегибах такое строение провода помогает увеличить срок эксплуатации изделия и достичь существенной гибкости.

Акустический кабель

Чтобы динамики хорошо работали, необходимо подбирать и соответствующие кабели. На качество звука влияют внутреннее строение проводов, тип используемого материала внутри, изоляция.

Применяют такие разновидности:

ТРС. Используется медь, которая получена по методу грубой очистки. Это самый дешевый вариант проводов.
OFC. Для изготовления применяется бескислородная медь. Изделие обладает хорошей проводимостью, относится к средней ценовой категории.
PCOCC. Провод сделан из чистой меди по китайской технологии вытяжки.

Это основные варианты подобных изделий.

Маркировка проводов и кабелей и расшифровка марки

Разновидности и конструктивные особенности электрических проводов

Какие бывают виды соединительных муфт для кабелей?

Как закрепить провода силового кабеля на стене — все способы

В чём отличие кабеля от провода и что выбрать

Какие бывают виды клеммных соединительных колодок?

Оптические кабели

Для наружного и внутреннего освещения применяют оптические кабели. Это силовой тип, который снаружи имеет прозрачное покрытие. При этом через каждые 20 мм располагаются вспомогательные провода, на которые подсоединены светодиоды с разным оттенком.

С таким кабелем можно соорудить интересную картину благодаря его декоративным свойствам. Кроме того, если он разорвется, то не придется искать место повреждения, так как там диоды перестанут работать. Это удобно для переносных электрических приборов.

Электролюминесцентные кабели — ещё одна разновидность. Они отличаются тем, что равномерно светятся по всей длине. Из них делают надписи и картины.

Как вариант — неоновые трубки. Они отличаются гибкостью и тоже служат в качестве украшения.

Разница между кабелем и проводом

Для понимания в чем заключается отличие любого кабеля от провода достаточно иметь начальные знания в области электротехники.

Первое отличие трактует ГОСТ 15845-80. Им четко определено, что провод не имеет отдельной изоляции каждой токонесущей жилы. Проводник или скрутка из нескольких проводников может заключаться в какую-либо изолирующую оболочку, а может совсем ее не иметь. Этот же ГОСТ определяет, что в кабеле каждая токонесущая жила имеет свою изоляцию.

Таким образом, одним из основных отличий между рассматриваемыми изделиями станет наличие изоляции на каждом проводнике тока и общей изолирующей оболочки. Если каждый проводник находится в отдельной изоляции, значит перед нами кабель. Если изоляции нет, или несколько неизолированных проводников заключены в изолирующую оболочку – провод.

Маркировка

Умея читать марки электротехнических изделий так же можно определить разницу между ними. Чем отличается кабель от провода в маркировке? Визуально – буквами и цифрами. Реально это выглядит так. На изоляции имеется надпись – АВВГнг 3*2,5. После ее расшифровки видим, что перед нами кабель. В своем составе имеет три алюминиевые жилы. Каждая сечением 2,5 мм², находится в поливинилхлоридной изоляции (ПВХ). Все токонесущие жилы заключены в общую оболочку, так же изготовленную из ПВХ. НГ означает, что он не поддерживает горения.

Разнообразное количество букв в маркировке характеризует изделие по многим его параметрам. Присутствие в марке буквы Б означает, что кабель бронированный, Ш означает защиту в виде шланга, Р – резиновую защиту, Э – наличие экрана. По наличию букв в маркировке легко узнать вид изделия, и определить возможность его применения в конкретном случае.

Электрические провода так же имеют свою маркировку. Она практически ничем не отличается от маркировки кабелей. Дело в том, что в электрике стандарты маркировки соответствуют ГОСТу и на все изделия идентичны. Если на изоляции изделия написано ПуГВ, это означает, что перед нами провод установочный, повышенной гибкости в изоляции из ПВХ. Более подробную информацию о маркировке проводов так же можно взять из электротехнических справочников или с сайтов интернета.

Условия применения

Кабель, в отличие от провода нашел более широкое применение в специальных условиях. Имея повышенную защиту от механических и агрессивных повреждений он прокладывается под водой. Все подземные коммуникации выполняются только им. Помимо этого, они применяются в шахтах, пожароопасных помещениях, помещениях с повышенной коррозионной активностью и других местах.

Провода применяются только внутри электрораспределительных устройств. За их пределами рекомендуется использовать кабели или токопроводящие шины. В качестве примера рассмотрим провод ПВ-3. Это монтажный медный провод с многопроволочной жилой. Пригоден для использования в банях и ванных комнатах. Не горит. Нашел широкое применение в монтаже квартирной электропроводки. Обладает повышенной гибкостью, чем отличается от других проводов.

Срок службы

Как правило, кабели наиболее долговечны в использовании, чем провода. В первую очередь это обусловлено наличием у них минимум двойной изоляции. Кроме того, некоторые из них изготовляются в бронированной оболочке, что так же увеличивает срок службы. Принято считать, что средний срок эксплуатации данного изделия составляет 30 лет. Провод служит примерно в два раза меньше.

Напряжение

В различных источниках встречается дискутирование вопроса об отличии кабеля и провода по напряжению

Стоит ли принимать во внимание этот параметр? Ответ однозначный – да, стоит. Исходя из того, что у кабелей как минимум двойная изоляция токонесущих жил, становится понятным, что по ним можно пропускать большие токи и большое напряжение. Поэтому в технических характеристиках изделий указывается, на какое максимальное напряжение они рассчитаны

Если у кабелей они достигают сотен киловольт, то провода, как правило, ограничены по максимуму всего лишь одним киловольтом

Поэтому в технических характеристиках изделий указывается, на какое максимальное напряжение они рассчитаны. Если у кабелей они достигают сотен киловольт, то провода, как правило, ограничены по максимуму всего лишь одним киловольтом.

Разница между кабелем и проводом популярно рассматривается в этом видео:

Назначение и характеристики

Шкафы электрические для монтажа под открытым небом представляют собой изделия нестандартной конфигурации, изготовленные из материалов с высокой стойкостью к износу. Их применяют в промышленных целях и в быту. Такое изделие актуально для монтажа внутри силового или осветительного комплекса на административных, торговых, сельскохозяйственных, производственных объектах, а также в частных коттеджах и городских квартирах для коммутации сетей с показателем напряжения до 1000 В.

Внутри такого шкафа создаются оптимальные условия для работы электрооборудования, так как он имеет особые отверстия для вентиляции. Также наладить нормальный режим работы электроприборов внутри шкафа позволяет хорошая теплоизоляция его стен, для организации которой применяются инновационные материалы. Так как перегрев не допускается, дольше служит и электроагрегат, и сам шкаф.

Чем обеспечивается прочность моделей, которая выступает основой для их долгого срока службы и высокой функциональности? При производстве таких изделий применяются инновационные материалы (металл, пластик), которые покрываются высокопрочным составом.

Монтировать на вертикальную поверхность изделия можно при помощи универсальных крепежей. Это позволяет надежным образом защитить содержимое конструкции от негативного воздействия факторов внешней среды: дождя, ветра, солнечного света, насекомых. Также оборудованию внутри такого шкафа будет обеспечена надежная защита от доступа посторонних лиц, так как многие модели имеют хорошего качества запорные механизмы.

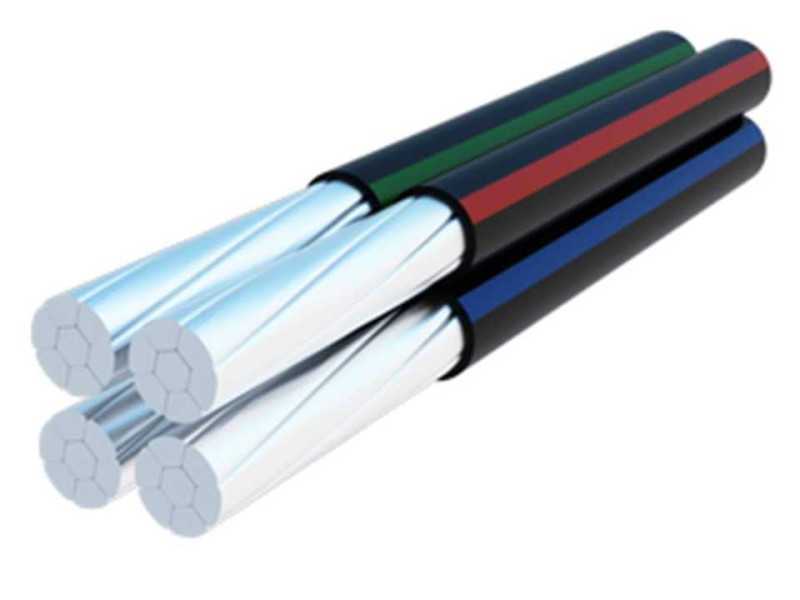

Кабель СИП

Шифр трактуют как «самонесущий изолированный провод». Он не боится столкновений с механикой. Его изоляция – сшитый полиэтилен, чаще применяется в качестве уличного кабеля для ЛЭП и отдельных ответвлений. Заменяет неизолированные шнуры А и АС.

начинается от от 25 руб./м.

Это алюмкабель с отсутствием общей изоляции. Сечение жил – 16 единиц, самое большое – 150 единиц. Маркировка не выдаёт численность жил – есть номенклатурный номер.

СИП-1 – это подводка из 2 жил, одна – нулевая несущая. Вариант со 2 по 4 – жилы с единичной нулевой несущей. Образец-4 состоит из 4 токоведущих прутов.

Монтаж СИП привлекает специфический инструментарий: кронштейны – анкеры с зажимами соединения и ответвления.

В чем разница

Для тех, кто не работает с электрикой или электроникой, терминология и разница между понятиями не принципиальна и понятна мало. Тем не менее, отличия токопроводящих элементов достаточно большие. Эти проводники используют по-разному, к примеру – провода обеспечивают передачу электроэнергии из одной точки в другую, а кабеля применяют не только для электричества, но и для других типов сигналов.

Провод

Обычно это металлическая, не имеющая изоляции, жила. Но, кроме оголенных разновидностей, есть и изолированные, когда поверх жилы присутствует определенная оболочка из материала-диэлектрика. Жилу делают из токопроводящих металлов. Конкретный вид металла, из которого она изготовлена, зависит от ее назначения. Жилы обычно делают из таких металлов:

нихром;
медь;
алюминий;
сталь.

Тем не менее, такие проводники бывают не только одно-, но и многожильными – несколько жил малого сечения присутствуют в скрутке. Их обычно используют для ЛЭП (линии электропередач), они соединяют опоры между собой и сделаны из алюминия. Провода с единственной или несколькими скрученными жилами могут быть изолированными – в резиновой или ПВХ оплетке. То есть, все провода делят на 2 категории – изолированные и оголенные. Первую категорию используют для следующего:

Электрического подсоединения отдельных элементов цепей или плат в электронных устройствах.
Обеспечения внутренней проводки и создания электросетей внутри зданий любого назначения.
Для подсоединения элементов, плат или запитки деталей внутри электроприборов.

Оголенный вариант без изоляции не используют для прокладки внутри зданий, подсоединения элементов электроцепи внутри электронных устройств или быттехники. Такой вид подходит только для обеспечения воздушной линии. Но, ни одну разновидность – изолированную или оголенную, нельзя использовать для обеспечения соединения между элементами под землей или под водой, так как они достаточно слабые и на такую механическую нагрузку не рассчитаны.

Кабель

Такой элемент называть проводом неправильно. Его используют для прокладки линий под водой или землей, у него мощная оболочка, защищающая его внутренние жилы от повреждений. Это проводниковый элемент, у которого многослойная сложная структура внешнего экранирования и изоляции с одной и свыше токопроводящей жилой. Кроме изоляции каждой жилы, у кабеля присутствует общая защитная оболочка, которая часто герметична. Она защищает от сторонних воздействий изолированные жилы. Есть 4 основных вида:

Бронированный – используют для силовых линий, прокладывают под водой, по воздуху или под водой. В быту применяют редко.
Коаксиальный – используют для передачи сигнала от антенны или станции кабельного ТВ к приемнику телевизора, также применяют в видеонаблюдении.
Витая пара – используют для передачи сигналов, подсоединения электронной аппаратуры систем связи, видеонаблюдения, сигнализации.
Оптиковолоконный – проводник с функциями, как и у витой пары, но с большей пропускной способностью.

Шнур

Шнур – один из видов проводов спецназначения. У этого проводника нет серьезной защитной оболочки, а максимальная токопроводность не превышает 660 В. Главное назначение такого соединительного элемента – обеспечение связи портативных устройств с электросетью. У такого соединительного компонента относительно небольшая длина, а также увеличенная гибкость. То есть шнур – это питающий провод, который подсоединен к электроприбору и обеспечивает его запитку от сети. В зависимости от мощности прибора, к которому подсоединен шнур, у него изоляция может быть толще или тоньше, но гибкость при этом все равно повышена.

Разница в понятиях шнуров, кабелей, проводов значительна. Они отличаются строением, а также назначением, их используют в разных условиях. Эти 3 разновидности соединительных проводников не могут заменить друг друга. Провода используют для ЛЭП, передачи электричества. Кабели применяют не только для транспортировки электроэнергии, но также для передачи видео- и звуковых сигналов. А шнур – это тоже провод, но у него есть четко определенное назначение – соединение разных портативных устройств с электросетью.

Изоляция жил и оболочка кабеля

Изолирование токопроводящих жил оберегает кабель от внешних негативных факторов, предотвращает влияние разнонаправленных фаз относительно друг друга. Помимо отдельного покрытия каждой жилы, их заключают ещё в общую оболочку.

Изоляция проводов в кабеле обычно делается из винила, сшитого полиэтилена или ПВХ. Верхнее покрытие делают из резины, ПВХ и сшитого полиэтилена.

Обратите внимание! Превосходные эксплуатационные качества оболочек, такие как устойчивость к прямому солнечному ультрафиолету, плесени, грибковым образованиям, горению, обеспечивают сохранение работоспособности коммуникаций в течение многих лет службы

Как расшифровать марку кабеля

В силу обширности кабельной номенклатуры давайте разберем маркировки кабелей, наиболее используемых в гражданском строительстве. Любая маркировка кабеля состоит из букв и цифр. Как расшифровать марку кабеля? Возьмем для примера очень распространенный кабель: АВВГ (ож)-0,66 кВ 4х35 и разберем его маркировку.

4х35 — данный кабель имеет 4 жилы, по 35 кв.мм. каждая. Количество жил у большинства групп кабелей от 1 до 5. Но у контрольных, к примеру, от 4 до 37. Каждая жила имеет сечение. У кабеля диапазон сечений от 1,5 до 800 кв. мм. для низковольтного кабеля.

0,66 кВ — напряжение. У данного кабеля оно составляет 660 В. Кабели бывают низковольтными (0,38 -1 кВ), на среднее (6-35кВ) и высокое (110-500кВ) напряжение.

(ож) — исполнение – одножильное. Это значит, что жила монолитная, цельнотянутая. В случае, если в марке «ож» отсутствует, то это значит, по умолчанию, что исполнение многопроволочное (мп) или многожильное (мн).

Г – гибкий или небронированный.

В – винил. Оболочка из поливинилхлоридного (ПВХ) пластиката. В – винил. Изоляция из поливинилхлоридного (ПВХ) пластиката.

А – алюминий. Алюминиевая токопроводящая жила.

Все буквенные маркировки начинаются от жилы. Если стоит буква А, то токопроводящая жила – алюминиевая. Если буква А отсутствует, то токопроводящая жила изготовлена из меди. В зависимости от группы использования в маркировке кабелей могут встречаться следующие символы:

— АВВГ- П. Плоский, изолированные жилы уложены параллельно в одной плоскости.

— АВВГз. С заполнением, заполнение из резиновой смеси.

— АВВГнг-LS. нг- негорючий, ПВХ пластикат пониженной горючести. LS — «лоу смокинг» (пониженное дымовыделение), ПВХ пониженной пожароопасности.

— АВБбШв.

Б – броня из стальных лент

Ш- шланг защитный из ПВХ пластиката.

в — винил. Изоляция из поливинилхлоридного (ПВХ) пластиката.

— АСБ2лГ, АСКл, ЦСБ.

С – свинцовая оболочка.

2л – две лавсановые ленты

Г – голый. Защитный покров из двух стальных оцинкованных лент.

К — защитный покров из круглых стальных оцинкованных проволок.

Ц – изоляция бумажная, пропитанная нестекаемым составом.

— АКВВГЭ.

К – контрольный

Э – экран общий из алюминиевой фольги поверх скрученных жил —

АПвБбШп. П – изоляция из силанольносшитого полиэтилена.

п – наружная оболочка из полиэтилена.

— АПвПу2г. у – усиленная оболочка из полиэтилена

2г – «двойная герметизация», изоляция из сшитого полиэтилена с алюминиевой лентой поверх герметизированного экрана.

КГ – кабель гибкий.

В чем разница между кабелем и проводом?

Основное отличие кабеля от провода — это его назначение. Кабеля случат для передачи электрического тока на большие расстояния между домами, городами или прокладки внутри здания. Имеют для этого дополнительные защитные слои. Провод же как правило нужен для внутреннего монтажа внутри помещения или внутреннего монтажа в электрических шкафах.

Кабель

силовые;
монтажные;
связи;
управления;
радиочастотные;
оптические.

Обязательными элементами, входящими в состав кабеля являются:

токопроводящая жила;
ее изоляция;
оболочка.

Провод

Из ГОСТа 15845-80 следует, что провод – это кабельное соединение, содержащее одну или несколько проволок, или изолированных жил, поверх которых имеется легкая неметаллическая оболочка. Этот же ГОСТ указывает на то, что провод в земле не прокладывается, чем отличается от кабеля.

Провода представлены широкой линейкой классификации:

по проводимости;
сечению (диаметру);
материалу;
типу изоляции.

Имеется еще ряд признаков, по которым классифицируются эти электротехнические изделия.

Типы проводов в основном предопределяют их область использования. Они могут отличаться друг от друга по многим параметрам. Существуют обмоточные, монтажные, автомобильные, соединительные, изолированные и другие. Они бывают не изолированными, например, в воздушных линиях электропередач (ЛЭП). Более подробную информацию об этом легко можно найти на сайтах интернета и в многочисленных видео.

Провод и кабель по внешнему виду имеют некоторое сходство. Но различия между ними есть, и они хорошо видны специалисту.

Шнур

Изоляция жил и оболочка кабеля

Когда нужно заменять кабели?

Замена электрических сетей может быть полной или частичной. Выполняется в следующих случаях:

Большой срок эксплуатации проводки. Если вы въехали в новую квартиру, то желательно через примерно 20 лет провести капитальный ремонт. За этот период установленные инженерные коммуникации приходят в негодность и могут представлять опасность для здоровья человека.
Ремонт или изменение планировки. Технологии идут вперед и современная бытовая техника очень мощная, поэтому к проводке предъявляются повышенные требования. Не рекомендуется подключать новые приборы к старой электрической сети, так как их характеристики могут не совпадать. Если вы планируете приобрести новую варочную панель, посудомоечную машину, современный холодильник и пр., то стоит обновить проводку в квартире или хотя бы в местах, где предполагается установка техники.

Независимо от причин, работу по замене проводки всегда нужно организовывать с разработки схемы разводки электрики и выбора материалов для дальнейшей работы.

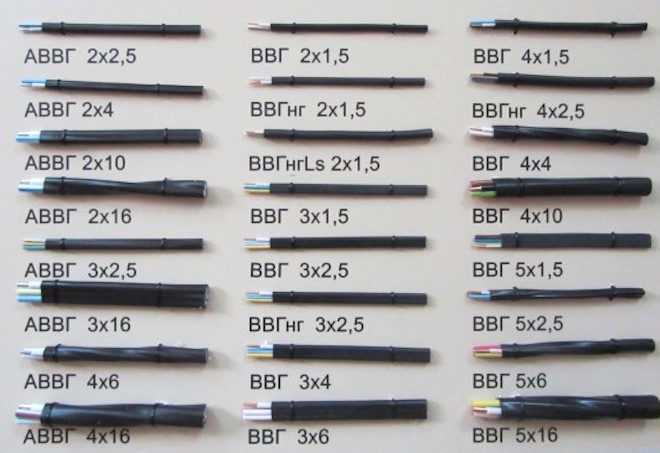

Расшифровка и модификации

Чтобы понять, в чем разница между разными видами этого кабеля, необходимо знать расшифровку названия. Потом уже можно решать, какой из видов вас больше устроит.

Разные виды одной под одним и тем же названием

Обычный ВВГ

Расшифровка основной аббревиатуры — ВВГ — несложна:

отсутствие впереди буквы А говорит о том, что жилы медные;
первая буква «В» обозначает материал изоляции жил — ПВХ (поливинилхлорид);
вторая буква «В» — материал изоляции кабеля — тоже ПВХ;
«Г» — говорит обо отсутствии дополнительной защиты (брони или других защитных оболочек).

То есть кабель ВВГ — состоит из нескольких медных жил и изоляцией из ПВХ. Каждый из проводов имеет свой цвет (о цветовой маркировке читайте тут). Проводники скручены в одной плоскости, защищены оболочкой из ПВХ. Проводники могут быт многожильными или одножильными (в аббревиатуре добавляется ОЖ).

Виды круглых проводников

В частых домах чаще используются одножильные кабели. Они могут иметь 2, 3, 4 или 5 жил. Кабель может быть круглого или плоского сечения, с нулевой жилой (синего цвета) и/или с жилой заземления (желто-зеленого цвета).

Негорючий ВВГнг

В пожароопасных помещениях (деревянных домах, банях и т.п.) и общественных зданиях (детских и лечебных учреждениях, в частности) необходимы кабели не поддерживающие горение. В таких случаях можно использовать продукцию с пониженной горючестью — ВВГнг. Дополнительные буквы «нг» как раз говорят о том, что оболочка не поддерживает горение.

Есть еще несколько видов кабеля ВВГнг:

ВВГнг-ls. Отличаются тем, что данный пластикат оболочек при горении в открытом огне почти не выделяет дыма. (ls — сокращение от английского low smoke — мал дыма). Согласно новых правил он не может использоваться в социальных учреждениях.
ВВГнг-frls. Отличается повышенной надежностью за счет того, что проводники дополнительно защищены двумя лентами с содержанием слюды. То есть, каждый проводник обмотан тепловой защитой, поверх которой наносится оболочка из пластиката пониженной горючести с минимальным выделением дыма. Изолированные жилы скручены, поверх них имеется дополнительная защитная оболочка — из двух медных лент толщиной не менее 0,1 мм или медной сетки, обвитой одной лентой. Поверх этой защиты наносится оболочка кабеля из ПВХ. Это и будет кабель ВВГнг-FRLS. Данный вид кабеля может применяться на примышленных предприятиях, в том числе и на атомных станциях, во взрывоопасных зонах кроме зон класса В-1.
ВВГнг-LSLTx. В данном подвиде для оболочек проводников и кабеля используется пластификат с пониженной горючестью, который при горении выделяет меньшее количество дыма и дым этот менее токсичный. Этот проводник сохраняет рабочую способность при пожаре, используется в сетях с переменным напряжением до 1000 В, частотой до 100 Гц или до 1500 В при постоянном напряжении. Может использоваться в социальных учреждениях.
ВВГнг HF. Эта марка отличается тем, что выделяемый при горении дым (когда НГ кабель находится непосредственно в огне, он все-таки горит) выделяет дым с пониженным содержанием вредных веществ. Сама аббревиатура HF обозначает, что оболочки сделаны из пластика имеющего пониженное содержание галогенов (хлора в частности), за счет чего понижается токсичность дыма (HF — от английского halogen free — не содержащий галогенов).

Итак, чем же отличается обычный кабель ВВГ от ВВГнг и его разновидностей? Обычный проводник ВВГ не поддерживает горение при одиночной прокладке. Продукция с приставкой «нг» не горит даже при групповой прокладке — в пучке с другими проводниками. Остальные «добавки» к наименованию просто улучшают характеристики.

Формы выпуска

В зависимости от количества и формы жил, кабель ВВГ может быть круглым, плоским, треугольным или пятиугольным (смотрите фото ниже).

Разные типы кабеля ВВГ

Оболочки сделаны из поливинилхлорида разных модификаций. Промежутки между жилами заполнены тем же пластикатом. В некоторых вариантах используется жгут из того же материала. При малом сечение жил — до 25 мм2 — допускается выпуск без заполнения.

Разные типы жил в кабеле ВВГ

Жилы в кабеле бывают круглыми или секционными. Секционные обычно многожильные, круглые — одножильные. В любом случае их сечение должно соответствовать заявленным параметрам (как проверить читайте тут).

Условия эксплуатации и технические характеристики

Важным условием эксплуатации проводов ПВС любой модели является содержание в диапазоне рабочих температур, который составляет от -35 до +40 гр. Цельсия. Если соблюдать данное правило и исключить механические повреждения, то кабель прослужит в течение десяти лет.

Благодаря высоким технико-эксплуатационным характеристикам ПВС существенно превосходит провода остальных марок. Однако есть единственный недостаток – цена. Впрочем, причины более высокой стоимости вполне очевидны.

Перечислим основные технические параметры, прописанные в ГОСТ:

Для производства используются жилы с классом гибкости не ниже пятого. В соответствии с данным требованием подбирается сечение проволочек, используемых при формировании жилы. Например, 0,21 кв. мм каждая для кабеля с жилами по 1,0 кв. мм либо 0,26 кв. мм для 2,5 кв. мм.
Конкретная толщина изоляционного слоя для отдельной жилы и всего провода в целом зависит от их сечения. Для жил диапазон толщины составляет 0,6-0,8 мм, для оболочки – 0,8-1,2 мм. Выбирая данное значение, нужно ориентироваться на электрическое сопротивление, указанное в ГОСТ.
Диапазон рабочих температур ПВС-провода составляет от -35 до +45 гр. Цельсия (для некоторых исполнений ниже – от -25 до +40). Максимально допустимое значение при нагреве кабеля – +70 гр. Цельсия, при этом монтаж должен осуществляться при температуре не менее -20 гр. Цельсия.
Поливинилхлоридная оболочка не поддерживает горение, но может растрескаться из-за воздействия экстремально низких или высоких температур.
Срок эксплуатации в соответствии с ГОСТ при четком соблюдении условий составляет не менее шести лет.
На оболочке провода не должно быть каких-либо видимых дефектов, включая выпуклости или вмятины

Важно обеспечить отсутствие свободного пространства между жилами кабеля, а при необходимости применить дополнительные материалы в качестве заполнителя. При этом оболочка снимается с жил легко, без каких-либо затруднений.
