Нормативы расстояний крепления воздуховодов: расчет геометрических данных трассы вентиляции

Правила монтажа воздуховодов

Воздуховоды – это металлические или пластиковые трубы, выводящие и подающие воздух в помещения. Могут иметь как круглое, так и прямоугольное сечение.


Крепление воздуховода к потолку – ответственный этап, требующий внимательности со стороны монтажника, а также правильного выбора крепежных изделий с учетом размеров, формы сечения и других параметров

Работы по монтажу системы вентиляции включают в себя один из самых ответственных этапов – крепление воздуховодов к несущим строительным конструкциям. Фиксация может осуществляться при помощи различных крепежных элементов – хомутов, консолей, профилей, кронштейнов, скоб, перфоленты. Выбор типа крепления зависит от размера воздушного канала и формы его сечения.

Готовая система воздуховодов должна быть надежна и устойчива к внешним и внутренним нагрузкам, а также ремонтопригодна.

Важно, чтобы она отвечала требованиям безопасности, чтобы оборудование не несло угрозу человеку и не влияло на сохранность самого дома, создаваемый потоками воздуха шум и вибрации не превышали предельно допустимый уровень, а вес воздуховодов не передавался на вентиляторы

Особенности монтажа

Перед тем, как монтировать домашнюю вентиляционную сеть необходимо:

  1. составить схему магистрали с точными размерами;
  2. подбирать форму короба: прямоугольную или круглую;
  3. рассчитать количество соединительных колен, вентиляционных пластиковых переходов и поворотных элементов.

Если выбирается гибкий воздуховод, задача по монтажу намного упрощается. Потребуется гибкая труба, вентиляционная решетка и несколько крепежных хомутов. С одной стороны конец пластиковой гофры подсоединяется хомутами к кухонной вытяжке, а с другой стороны – к вентиляционной решетке. Остается только запрятать воздуховод за карнизом кухонного навесного шкафчика или спрятать за съемной панелью.

Ассортимент современных пластиковых систем вентиляции открывает большие возможности для самостоятельного монтажа бытовой вентиляции. Однако если есть сомнения в своих силах или необходимо запроектировать сложную вентиляционную сеть, то лучше не рисковать, а обратиться за помощью к специалистам для профессионального монтажа вентиляционной системы.

Выбор трубопроводов для вентиляции помещений различного назначения на видео:

Просмотров: 869

Общие правила монтажа


Монтаж вентиляции в квартире

Схема составляется так, чтобы магистраль имела минимальное число поворотов и соединительных участков

На этапе технического проектирования учитываются требования к воздухообмену в помещении, принимается во внимание численность людей и объем комнаты

Крепление вентиляции проводится в последовательности:

  • перед монтажом система делится на отдельные ветки, длина которых не превышает 12 – 15 метров;
  • на деталях ставятся точки соединений и сверлятся отверстия;
  • элементы магистрали отдельного участка нужно закрепить с помощью болтов, хомутов, соединения фиксируются скотчем или изолирующим герметиком.

Собранные блоки и узлы объединяются в единую цепь, делается крепеж трубопровода к перегородке, стене, потолку или выводится через кровлю.

Крепление к стене


Способы крепления воздуховодов

Хомуты, опоры, подвески крепятся с шагом не больше 4 метров для установки горизонтальных воздуховодов. Такой шаг актуален, если диаметр круглой трубы или наибольшая сторона прямоугольного сечения не превышают 40 см. Расстояние шага уменьшается до 3 метров, если указанные размеры канала превышают 40 см.

Предусматривается шаг 6 метров для воздуховодов на фланцах круглых или прямоугольных каналов с наибольшей стороной сечения до 20 см или изолированных труб разного сечения. Если размеры превышают указанную величину, шаг просчитывается в проекте. Вертикальное крепление вентиляционных труб к стене осуществляется через промежуток не больше 4 метров. Крепление на крыше и снаружи здания указывается в проекте и принимается по расчету.

Крепление к потолку


Приспособления для крепления вентиляции к стенам и потолку

К потолку воздуховод крепится в 50% случаев, если нет возможности крепить вентиляцию к стене. Для подвешивания используются подвески, шпильки и кронштейны.

Варианты крепления:

  • L — образным кронштейном навешиваются малогабаритные трубы, используются саморезы. К потолку или балке подвески фиксируются дюбелями (в бетон), саморезами (в дерево).
  • Z — образные шпильки применяются для установки каналов прямоугольного сечения, а крепление коробов к потолку осуществляется аналогично предыдущему случаю. За счет лишнего угла на кронштейне снижается нагрузка на поддерживающие метизы, и увеличивается прочность.
  • V — образные подвески закрепляются к верхнему перекрытию анкерами. Такой вид подвесов выдерживает значительные нагрузки.

Нормативные расстояния по ГОСТу

Нормы установки прописаны в документе СНиП 3.05.01 – 1985, а при проектировании учитывается нормы расположения воздуховодов из СНиП 2.04.05.1991. Центральные оси магистрали должны проходить параллельно плоскости ограждающих конструкций.

Выдерживаются нормативные расстояния:

  • от верха круглой трубы до потолка должно быть не меньше 10 см, а до близлежащих стен — 5 см;
  • от круглого канала до горячего и холодного водопровода, газопровода, канализации должно быть не меньше 25 см;
  • от наружной стенки квадратной и круглой трубы до электрической проводки — не меньше 30 см.
  • при креплении прямоугольных воздуховодов расстояние до стен, потолка, других трубопроводов — не меньше 10 см (ширина в сечении 10 – 40 см), не меньше 20 см (ширина 40 – 80 см), больше 40 см (размер 80 – 150 см).

Достоинства и недостатки сварного соединения воздуховодов


Если сварной шов выполнен плохо, со временем он разойдется

Сварное соединение является неразъемным и не требует дополнительных элементов фиксации. Оно имеет такие преимущества:

  • возможность изготовления крупногабаритных конструкций;
  • снижение веса по сравнению с литыми элементами;
  • высокая прочность и надежность стыка;
  • относительно невысокая трудоемкость в бытовых условиях.

В сварном соединении нередко возникает остаточное напряжение. В этом случае меняются технические свойства металла, который со временем теряет свою прочность. При неумелом использовании сварки швы могут быть дефектными. После использования аппарата стыки обязательно проверяются визуально и при помощи инструментов. При местном нагреве металла в области термического влияния могут меняться механические свойства материала.

Крепление горизонтальных воздуховодов

Для неизолированных круглых воздуховодов

Горизонтальные металлические воздуховоды без изоляции, крепятся с помощью хомутов, подвесок, опор.

Эти элементы рекомендуется размещать между собой на расстоянии меньше 4-х м один от другого. Это правило справедливо, когда диаметр воздуховода не больше 400 мм.

Один из способов крепления круглых воздуховодов — с помощью шпилек

При условии, что диаметр круглого воздуховода превышает 400 мм, элементы крепежа следует размещать не больше 3 метров между собой

Для больших диаметров

Если диаметр воздуховода превышает 2 м, элементы крепежа следует размещать не больше 6 метров между собой

Для неизолированных прямоугольных воздуховодов

В случае выполнения крепления прямоугольных воздуховодов учитываются аналогично все правила, приписанные к круглым воздуховодам, но при этом, крайние величины диаметров круглых воздуховодов численно соответствуют величине размера большей стороны прямоугольного воздуховода (до 400 мм, 400-2000 мм, больше 2000 мм).

Потолочный диффузор: монтаж

Есть два способа подключения диффузоров к вентканалам: напрямую или через адаптер (камеру статического давления). Более правильный — второй вариант, но он требует большего зазора между базовым и декоративным потолком.

Если форма и размеры потолочных диффузоров и вентиляционных труб совпадают

Чтобы подключить потолочный диффузор напрямую к вентиляционным трубам (отводам) в месте установки в вентиляционной трубе ставится тройник/разветвитель. В свободный — третий — выход и ставится устройство.

Вырезать отверстие прямо в трубе под его установку — неверное решение. Корпус выступает за пределы трубы, затрудняя движение воздуха, производительность системы падает, со временем еще образуется пылевая пробка, которая вообще может перекрыть просвет. В общем, такого стоит избегать.

Подбирать отводы от основной трубы надо так, чтобы их было удобно соединять с диффузорами. К круглому отводу от воздуховода не составит труда подключить круглый диффузор, а к прямоугольному — прямоугольный

Важно также чтобы их размеры совпадали. Вот эту простую истину надо помнить при создании системы, выбирая тройники или делая отводы с соответствующими параметрами

Совпадающие по размерам диффузоры устанавливают в вентканалы просто вставляя их. Небольшие по размерам и весу модели можно фиксировать к коробу при помощи герметика (силиконовый нейтральный). Так обычно крепят модели с круглым основанием.

Для подвесных потолков различных видов (гипсокартонных, пластиковых, Армстронг) разработана специальная система фиксации — Clip in. Она представляет собой распорки типа тех, что можно увидеть на встраиваемых потолочных светильниках.

Более массивные квадратные/прямоугольные модели крепятся к стенкам короба при помощи саморезов или на подвесах к потолку. Первый вариант проще, но его лучше не использовать, так как на торчащем винте самореза собирается пыль. Разве что в конструкции предусмотрены специальные выступы под крепеж. В противном случае со временем в месте, где торчит саморез, образуется солидная пробка, мешающая прохождению воздуха.

Если отвод сделан из гофрированного материала или есть желание сделать все «правильно», тяжелые корпуса подвешивают к потолку на шпильках или подвесах.

Использование адаптеров

Адаптеры или камеры статического давления помогают избежать такого неприятного явления, как сквозняки. В этом резервуаре происходит равномерное перераспределение воздуха, который идет ровным потоком по всей поверхности решетки. Но у этих устройство есть существенный недостаток — они «крадут» высоту потолка. Модели с боковым подключением имеют меньший размер, но места все равно отнимают достаточно.

Чаще всего камера статического давления представляет собой параллелепипед, к нижней части которого крепится диффузор. Сверху или сбоку есть выход для подключения вентканала. Он может быть любой требуемой формы: круг, квадрат, прямоугольник, овал.

Есть адаптеры:

  • Со встроенным поворотным клапаном. Если модель диффузора не предусматривает регулировку, это можно сделать при помощи адаптера.
  • Со съемным фильтром. Они позволяют еще и очистить поступающий воздух.
  • С рассекателем воздушного потока. Это лист металла с мелкой ячейкой. Ставится на мощные приточные системы, позволяет равномерно распределить воздушный поток по всей поверхности решетки.

Изготавливают камеры статического давления для диффузоров вентиляции чаще всего из оцинкованной стали. Толщина листа — 0,5-0,8 мм. Есть фирмы, которые сделают устройство по вашим параметрам. Также в продаже есть стандартные адаптеры — для стандартных решений. Они могут быть сделаны из стали (оцинкованной, нержавеющей) или из пластика.

При необходимости камеру статического давления обшивают утеплителем. Это необходимо чтобы при взаимодействии теплой поверхности адаптера и холодного воздуха, на нем не выпадал конденсат.

class=»figure-caption text-center»>

Если диффузор подключается через адаптер, основная задача — закрепить это устройство. Если это подвесной потолок, крепить камеру можно к профилям. В случае с натяжным потолком придется ее подвешивать к основному потолку. Способы известны: шпильки или перфорированные подвесы.

Система вентиляции в частном доме

Проектирование и монтаж системы вентиляции в одноквартирном жилом доме выполняют с учетом требований к эксплуатационным характеристикам, прописанным в СНиП 31-02-2001 и СП 55.13330.2016.

Вентиляция в частном доме может быть, как с естественным, так и с механическим побуждением воздухообмена, с удалением и притоком воздушных масс через воздуховоды. Главное, чтобы в помещениях поддерживалась чистота воздуха.

Отработанные воздушные массы с неприятным запахом или содержащие вредные вещества, например, продукты сгорания топлива, выводятся непосредственно наружу. То есть они не должны каким-либо образом проникать в другие помещения.


Для обеспечения воздухообмена в большом частном доме требуется вентиляционная система, включающая в себя систему воздуховодов, обеспечивающих вывод загрязненных воздушных масс и приток свежего воздуха

Обязательно обеспечивают удаление и приток воздуха в кухне, санузле, котельной. Регламентируется минимальная производительность вентиляционной системы с полным или частичным воздухообменом в заданный промежуток времени.

При организации вентиляционной системы, отвечающей установленным требованиям и способной обеспечить комфортный микроклимат, важно правильно определить конфигурацию воздуховодных магистралей, позаботиться о герметизации вентиляционных отверстий, мест пропуска труб через стены и перекрытия с целью предотвратить возникновение мостиков холода и не допустить проникновения в дом грызунов и насекомых

Присоединение вентиляторов, анемостатов и регулирующих решёток

Для вытяжки воздуха при естественной тяге применяются круглые и прямоугольные решетки. Часть из них имеет ручную регулировку объёма проходящего воздуха.

Для принудительной тяги используются вентиляторы. Большая часть из них устанавливается на входе или выходе вентиляционной системы. Выпускаются также вентиляторы, встраиваемые непосредственно в трубу, имеющие название канальных.

Круглые решетки, анемостаты и внешние вентиляторы имеют с одной стороны круглое присоединение, как у фитинга и входят непосредственно в круглую трубу соответствующего диаметра. Для завершения прямоугольного канала вентилятором используются соединители-переходники с прямоугольной части на круглую трубу, внутрь которой уже входят вентиляторы и воздухораспределительные элементы.

Канальные вентиляторы не имеют декоративного обрамления. С одной стороны они имеют диаметр круглого фитинга, с другой – диаметр трубы. Соответственно, для размещения в трубе, следует из нее вырезать часть, в которую с одной стороны вентилятор входит непосредственно в трубу, а с другой – соединяется с ней через уже известный соединитель СКП.

Схема присоединения оконечных вентиляторов, декоративных и регулирующих устройств к круглым трубам воздуховодной системы дана ниже. Здесь же показана схема перехода на эти элементы с прямоугольных воздуховодов.

Внешний вид переходников с прямоугольных труб на круглые фитинги показан ниже.

  1. Переход СПКП с прямоугольной трубы на круглый фитинг, соединитель СКП, вентилятор. Прямоугольная часть стыкуется с трубой напрямую, в круглую входят фитинг, вентилятор.
  2. Угловой переход СКФП с прямоугольной трубы на круглый фитинг, соединитель СКП, вентилятор.
  3. Прямоугольный тройник ТФП с фланцевым выходом на круглый фитинг, вентилятор, анемостат. Прямоугольная часть стыкуется с трубой напрямую, в круглую входят фитинг, вентилятор. Соединение с круглой трубой — через соединитель СКП.

Техника безопасности при монтаже воздуховода

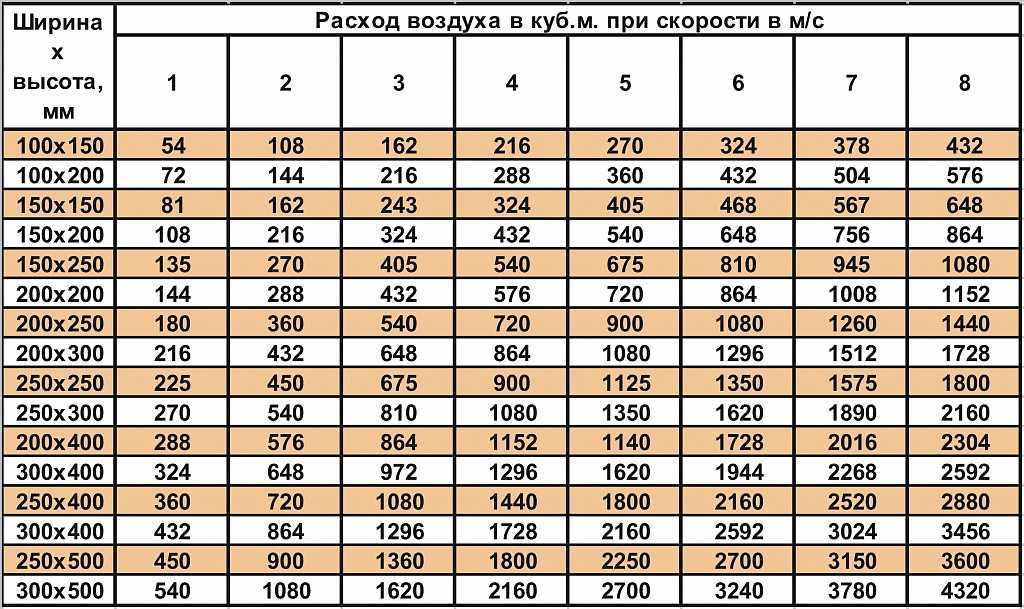

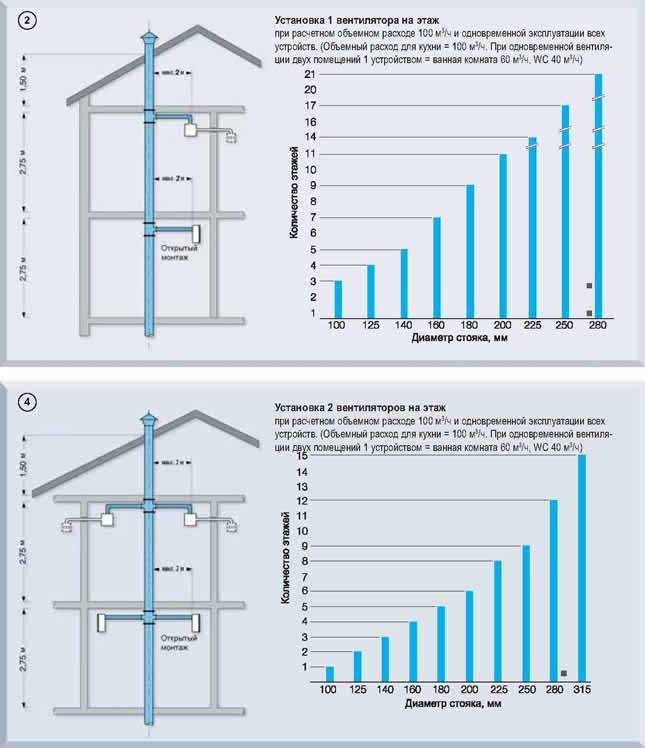

Расчет диаметра труб для вентиляции можно делать самостоятельно по таблице

Для работы на высоте применяются надежные подмости (в домашних условиях), сертифицированные леса (в промышленных масштабах). Обязательно используется страховочные пояса. Надеваются защитные очки и перчатки при работе с ватными утеплителями, которые выделяют в атмосферу волокнистые примеси.

Резка утеплителя проводится хорошо заточенным инструментом, желательно за один раз, чтобы не происходило размочаливание материала. При попадании вредного вещества в глаза их промывают большим объемом воды и сразу обращаются к врачу. Специалисты надевают нескользящую обувь для работы на подмостях и защитные каски на голову.

Виды диффузоров

В магазине или фирме, торгующей вентиляционным оборудованием, вам предложат на выбор большое количество разных по внешнему виду и материалам диффузоров. С материалами определиться более-менее просто — выбираете то, что вам больше нравится или что лучше подходит для условий эксплуатации. Если вентиляционные каналы выполнены из металла, логично (хоть и не обязательно) использовать и решетки из металла. Они есть оцинкованные, из нержавеющей стали, есть из обычной стали, но окрашенные порошковой краской.

Если вентканалы сделаны из пластиковых труб, лучше они стыкуются с пластиковыми диффузорами. Тут, вроде, все понятно.  С остальными параметрами чуть сложнее, давайте разбираться.

Все это — диффузоры

Место использования

По назначению диффузоры делят на:

  • приточные;
  • вытяжные;
  • универсальные (приточно-вытяжные);
  • комбинированные.

Названия говорят сами за себя: используются они в разных частях системы вентиляции. Приточные и вытяжные отличаются направлением и положением ламелей и перегородок. Слишком большой разницы нет, просто одни лучше работают на вывод воздуха, другие — на ввод. В принципе, можно приточные поставить на вытяжку или наоборот. Катастрофы не случится, но может немного упасть производительность вентсистемы. В частных домах и квартира разницу, ввиду малой производительности, заметить невозможно. Ощутимые изменения могут быть только в вентиляции большой производительности.

Универсальные диффузоры пропускают воздух в обоих направлениях одинаково. Так что их можно ставить не задумываясь. Но, как обычно, «универсалы» работают чуть хуже специально разработанных моделей.

Так работает регулируемый приточный диффузор — изменяет направление и форму воздушного потока

Нужны пояснения только, пожалуй, с комбинированными моделями. Они отличаются тем что часть устройства работает на приток, часть — на отток. Соответственно, подключаются они к разным частям системы вентиляции. То есть, можно установить только один универсальный диффузор на потолке, а подключать его надо будет к двум веткам — приточной и вытяжной. Способ подключения описывается в каждой конкретной модели, в общем говорить об этом нет смысла.

Материалы

Изготавливают диффузоры из:

  • пластмассы;
  • алюминия;
  • стали (обычной или нержавеющей).

В частных домах и квартирах чаще всего используют пластиковые. Для данной ситуации это оптимальный вариант. При относительно невысокой цене они имеют отличные эксплуатационные характеристики, длительный срок эксплуатации, легки в уходе, не подвержены коррозии. Они без проблем стыкуются с пластиковыми воздуховодами, которые в частных домах используются все чаще.

Потолочный диффузор может быть из пластика, металла, с деревянным элементами

Металлические диффузоры применяют в производственных помещениях, где использовать можно только негорючие материалы. Стоят они существенно дороже, весят больше, что усложняет монтаж.

Есть также диффузоры, наружная часть которых (решетка) изготовлена из дерева. Такие устройства идеально впишутся в интерьер деревянного дома.

Расположение

По месту размещения диффузоры бывают:

  • потолочными;
  • настенными;
  • напольными.

По способу установки диффузоры бывают потолочные (большинство), настенные и напольные

Чаще всего можно увидеть потолочный диффузор. Они используются в 95% вентиляционных систем, причем как в приточной, так и в вытяжной системах. В основном потому что воздух перемешивается в верхней части помещения, не доставляя особого дискомфорта человеку. А еще потому что с устройством фальш-потолков проще сделать систему вентиляции, если ранее ее просто не было. Чаще всего устройства крепятся к основному потолку, а в натяжном/подвесном потолке вырезают отверстие, которое прикрывает решетка.

Иногда приточную вентиляцию делают через подвальное помещение. Тогда ставят напольные диффузоры. Явление это очень редкое.

Настенные диффузоры используют еще реже. Ситуаций не так много. Например, в квартирах после замены окон на пластиковые. В этом случае нужен приток свежего воздуха и обеспечить его можно только сделав в стене отверстие и установив диффузор. Или при недостатке притока свежего воздуха и нежелании возводить/реконструировать приточную систему.

Далее будет говорить о потолочных диффузорах, так как их — большинство, а все другие надо еще поискать — их обычно доставляют под заказ.

Методы закрепления вертикальных воздуховодов

Если воздушный канал имеет круглое сечение при калибре до 1 м, то к кирпичной стене его присоединяют с применением опоры, которая состоит из таких деталей, как:

  • консоли (металлические);
  • специальные подкладки;
  • хомуты (один из полосовой стали, а другой из уголка).

К колонне из железобетона воздухопроводы круглого сечения присоединяют кронштейном. Он состоит из приваренных к железной плите консолей и двух половинных хомутов, которые соединяют болтами после окончательной сборки воздуховода.

Если отсутствует возможность крепления вентиляции на стены или колонны, то ее можно закрепить, используя крышу.

Дистанция между креплениями

В СП 60.13330 и СП 73.13330.2012 указывается, как рассчитывать крепление воздуховодов квадратного и круглого сечения. Также учитываются рекомендации производителей оборудования, прописанные в инструкциях. Чтобы получить правильный результат необходимо знать длину воздуховодов и допустимую дистанцию между креплениями.

Крепления для горизонтальных неутепленных металлических бесфланцевых воздуховодов устанавливаются на расстоянии не больше 4 метров друг от друга. Это требование в равной степени относится к опорам, подвескам, хомутам.

Правило распространяется на прямоугольные и круглые воздуховоды, у которых диаметр или наибольшая сторона не превышают 40 см. Для воздуховодов с прямоугольным сечением или диаметром более 40 см расстояние между креплениями сокращается до 3 метров.

Горизонтальные металлические неизолированные воздуховоды на фланцевом соединении с диаметром или большей стороной до 2 метров монтируются с шагом не более 6 метров между крепежами. Крепление к фланцам не разрешается. Максимальное расстояние между креплениями вертикальных металлических воздуховодов составляет 4,5 метра.


При проектировании даже простейшей кухонной вытяжки оставляют зазоры между поверхностью воздуховода и стенами, потолком, другими коммуникациями и предметами интерьера

Для соединения магистральных участков воздуховодов в качестве фасонных элементов могут применяться гибкие воздуховоды, изготовленные из полимерной пленки. В отдельных случаем они служат в качестве основных элементов для построения вентиляционной магистрали.

Для их крепления гибких полимерных воздуховодов используют кольца из стальной проволоки. Диаметр проволоки должен быть в пределах 3-4 мм, а диаметр самого кольца – на 10 процентов больше диаметра воздуховода. Шаг между кольцами – не больше 2 метров.

При таком типе монтажа вдоль воздуховода натягивают несущий трос, к которому и крепятся кольца. Сам трос крепится к строительным конструкциям с шагом от 20 до 30 метров. Гибкий воздуховод необходимо натянуть, чтобы между кольцами не образовались провисы, снижающие давление в системе.

Расчет креплений для трубопроводов

Если конструкция не требует наличия сплошного основания, то промежутки между элементами крепления устанавливаются расчетным путем. При этом сама конструкция креплений должна выдерживать не только вес трубопровода, но и жидкости, которая будет по нему транспортироваться. А это значит, что она должна быть достаточно прочной и надежной.


Расчет креплений для трубопроводов

В отсутствии единой технической документации следует руководствоваться конструкторскими нормативами, которые были разработаны рядом специализирующихся в этой области организаций. Пользователям они представлены в виде альбомов чертежей и ОСТов. Расчет креплений производят на основании:

  • ОСТ 36-17-85;
  • СН 527-80;
  • ОСТ 95-761-79 и др.

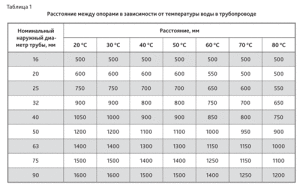

В этих документах расстояние между подвесками и опорами указано в зависимости от диаметра трубопроводов, давления, температуры транспортируемой жидкости и внешней среды. В СН 527-80 учтено и рекомендуемое расстояние до поверхности галерей, тоннелей, каналов и стен при креплении трубопровода к стене. При повышенной плотности перемещаемой жидкости необходимо применять поправочные коэффициенты.

Монтаж гибкого воздуховода

Монтировать гибкие системы намного проще жестких. Вытяжка над газовой плитой – пример установки. Различают три вида установки систем:

  1. Герметизация. При данном виде соединительный стык системы герметизируют герметиком, и является не единственным способом в горизонтальном монтаже.
  2. Резка. Гибкую вентиляционную трубу по данному варианту установки растягивают. Отмеряют нужную длину, и по витку отрезают необходимую часть.
  3. Соединение. В данном случае воздуховод одевают на соединитель. Как минимум, на соединители должно быть пятисантиметровое присутствие части системы с одной стороны.

Установка гибкого отвода воздуха монтируется с учетом движения  воздуха в системе. Правильно установленная вентиляция уменьшает гул. Этого можно добиться, установив отлично вентиляцию, на котором указан стрелкой поток воздуха.

Техника безопасности при монтаже воздуховода

Существует колоссальная разница между монтажом пластиковой домашней вентиляции и установкой массивного промышленного воздуховода – высотные работы всегда отличались высокой степенью риска. Однако учитывая, что на производственных объектах вентиляцию устанавливают профессиональные альпинисты, мы предупреждаем вас о тех недоразумениях, которые могут произойти дома.

  • Небольшая высота остается травмоопасной – выбирайте для работы надежные леса и подмости. Крайне не рекомендуется работать с лестницы или стремянки без страховки.
  • Работа с теплоизоляцией – исключительно в перчатках, желательно – в очках. Для резки используем самый острый нож или ножницы из тех, что есть в наличии – чтобы волокно не мочалилось и не разлеталось по помещению.
  • Если минеральная вата все же попала в глаза, их следует тщательно промыть большим количеством воды и обратиться к офтальмологу. Первый симптом – зуд.

Если соблюдать эти несложные правила, вы быстро и легко установите дома систему воздуховодов любого уровня сложности.

Конструктивные особенности канальных вентиляторов

Если у себя дома для улучшения вентиляции граждане могут обойтись самыми простыми осевыми вентиляторами, установленными в окне или форточке, то в местах более-менее «густонаселенных», мощности таких устройств, скорее всего, уже не хватит — потребуются специальные воздуховоды, для того, чтобы доставить (или удалить) воздух. Но для того, чтобы обеспечить постоянный проток воздуха по этим коммуникациям, потребуются уже встроенные в них вентиляторы.

Канальные вентиляторы отличаются от обычных «осевых» тем, что могут создать более высокое давление, позволяющее «проталкивать» воздух по системе каналов-воздуховодов. Но это давление обычно все-таки меньше, чем у вентиляторов других конструкций (радиальных и центробежных) вентиляторов, поэтому такие приборы все-таки лучше не ставить в очень длинных длинных каналах-воздуховодах. К тому же они мало шумят и и удобны при монтаже.

Канальные вентиляторы, установленные в воздуховодах, могут совмещаться с системой кондиционирования, что делает их незаменимыми в офисах и увеселительных заведениях.

Монтаж горизонтальной вентиляции

Технология таких работ такова:

Крепление кронштейна к железобетонной колонне: 1 — колонна, 2 — уголок, 3 — металлическая плита, 4 — подкос, 5 — косынка (знаком «+» показаны места пристрелки).

  1. Производят осмотр мест, где должен пройти воздуховод.
  2. Элементы, крепящие вентиляцию, размещают на стенах (колоннах).
  3. На отметках устанавливают подъемники и подвозят детали воздуховода.
  4. Собирают отдельные детали в блоки и укрепляют хомуты, на которые будет произведена подвеска.
  5. Сами воздухопроводы монтируют с помощью фланцевых креплений.
  6. Приступают к сборке и закреплению всей системы вентиляции на заранее присоединенных к стенам (колоннам) элементах. Для этого применяются инвентарные вышки, подъемники и т. д.
  7. Производятся проверка правильности установки и соединение вновь проведенного участка вентиляции с уже имеющимися блоками в здании (если они там есть).
  8. Убирают все вспомогательные приспособления и проверяют действие собранной системы.

При необходимости проведения воздухопровода под крышей строения отдельные части и детали подаются к месту установки. Там их соединяют в блоки, используя при этом инвентарные подставки. Затем с помощью лебедок поднимают воздухопровод и соединяют фланцы, которые до этого надо расположить в нужных местах под крышей. Вставляют на место собранный участок и, переместив лебедки, начинают монтаж нового звена. Процесс повторяется до тех пор, пока не будет смонтирован весь воздухопровод.

Если эту операцию надо сделать под подвесным потолком, то еще до его установки подвешивают звенья воздушного канала, а после укрепления подвесного потолка производят установку воздушных распределителей.

Крепление вертикального воздуховода: а — сварное, б — фланцевое.

Если колонна имеет конструкцию решетки, то воздуховод прокладывается или по ее граням, или между раскосами. В первом варианте собирают крупные блоки, которые поднимают лебедкой и крепят на подвесах (кронштейнах). Во втором случае до начала основной работы между элементами колонны закрепляют патрубки нужного калибра. Собранный фрагмент вентиляции вводят на участок между соседними колоннами, соединяют со строительными деталями и крепят фланцы к патрубкам. Этот же метод можно использовать при установке вентиляции на ферменной конструкции.
