Электрические реле времени, классификация и условные графические обозначения
Раздел 2. Условно-графическое обозначение реле времени и их контактов на схемах
Контакты реле времени
На сегодняшний день в России действует ГОСТ 2.755-87 «Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения». И ГОСТ 2.756-76 «Обозначения условные графические в схемах. Воспринимающая часть электромеханических устройств». При проектировании или написании научной статьи принято руководствоваться этими ГОСТами. Но в практике иногда встречаются электрические схемы или книга старого издания, в которых условно графические обозначения отличаются от ныне принятых. Они соответствуют таким документам, как ГОСТ 7624-62 «Обозначения условные графические для электрических схем» с изменением №1 от 1965 г. и еще более старый ГОСТ 7621 -55 «Обозначения условные графические электрооборудования и проводок на планах». Поэтому ниже привожу таблицы с некоторыми условно графических обозначениями контактов реле времени и их катушек по старым и новым ГОСТам. В соответствии с ГOCTами изображение контактов, как правило, должно соответствовать обесточенному состоянию воспринимающей системы реле или автомата, т.е. положению, когда реле не включено в схему (даже если на чертеже воспринимающий орган показан включенным под напряжение). По УГО замедление происходит при движении в направлении от дуги к ее центру.
Таблица 1. УГО контактов реле времени.
| № п/п | до 1955 года | ГОСТ 7624-55 | ГОСТ 7624-62 | ГОСТ 2.755-87 | Наименование |
| 1 | Нормально открытый или замыкающий контакт | ||||
| 2 | Нормально закрытый или размыкающий контакт | ||||
| 3 | Переключающий контакт | ||||
| 4 | — | — | — | Импульсный замыкающий (проскальзывающий) контакт при срабатывание | |
| 5 | — | — | — | Импульсный замыкающий (проскальзывающий) контакт при возврате | |
| 6 | — | Импульсный замыкающий (проскальзывающий) контакт при срабатывание и возврате | |||
| 7 | или | Замыкающий контакт, имеющий выдержку времени при срабатывание | |||
| 8 | или | Замыкающий контакт, имеющий выдержку времени при размыкании | |||
| 9 | — | или | Замыкающий контакт, имеющий выдержку времени при срабатывание и возврате | ||
| 10 | или | Размыкающий контакт, имеющий выдержку времени при замыкании | |||
| 11 | или | Размыкающий контакт, имеющий выдержку времени при возврате | |||
| 12 | — | или | Размыкающий контакт, имеющий выдержку времени при срабатывание и возврате |
Конечно, это далеко не все условно графические обозначения функций и типов контактов реле, так например, иногда еще встречаются схемы, где нормально разомкнутый контакт реле обозначается как
Источник
Что такое электромагнитное реле?
Электромагнитное реле (далее — реле) – это устройств, позволяющее посредством небольших токов управлять большими токами.
Мы уже сталкивались ранее с подобными устройствами. Да, когда изучали биполярные и полевые транзисторы. Так, в биполярном транзисторе небольшой ток базы управляет гораздо большим (в десятки и сотни раз) током коллектора.
Отметим, что транзисторы, в отличие от реле, гораздо более быстродействующие приборы, и могут управлять более высокочастотными сигналами. Но реле в целом более надежная штука, чем полупроводниковый транзистор.
В электромагнитном реле, в отличие от биполярного транзистора, управляющая цепь гальванически развязана от силовой, что, в общем случае, является преимуществом.
Нормально замкнутые
Алгоритм их работы прямо противоположен. Контакты замкнуты при обесточенном реле, и отключаются при появлении на обмотке напряжения. Используется это при реализации различных блокировок и в цепях сигнализации. Типичным примером использования нормально замкнутых контактов является механическое реле регулятор. Коротко о его работе поговорим ниже.
Через нормально замкнутые контакты подается напряжение на обмотку возбуждения. Соответственно, при отпущенном якоре генератор вырабатывает электрический ток. Происходит подзарядка аккумулятора. Как только напряжение в бортовой сети превышает установленное значение, якорь притягивается, контакты реле-регулятора отпускаются, обмотка возбуждения обесточивается. В итоге снижается напряжение на выходе генератора.
Кстати, несмотря на то, что давно появились электронные реле-регуляторы, владельцы старых автомобилей не спешат ставить их вместо механических. Связано это с безотказной работой последних в течение многих лет. Это к вопросу о надежности.
Расчет транзисторного источника тока
Принцип действия приведенной схемы основан на том, что напряжение на резисторе R1
поддерживается равным напряжению на стабилитроне минус напряжение насыщения эмиттерного перехода транзистора. Напряжение на резисторе пропорционально току нагрузки. Так что этот ток также поддерживается на заданном уровне. Если ток нагрузки падает, то напряжение на резисторе также падает. Ток базы транзистора растет, что приводит к открытию транзистора и росту тока. Если ток нагрузки растет, то транзистор наоборот закрывается.
Ориентировочный расчет транзисторного источника тока можно выполнить так. Выбираем стабилитрон. Вычисляем напряжение на резисторе R1.
[Напряжение на резисторе R1, В
] = [Напряжение стабилизации стабилитрона, В ] – [Напряжение насыщения эмиттерного перехода транзистора, В ]
Исходя из необходимой силы тока, определяем сопротивление резистора R1.
[Сопротивление резистора R1, Ом
] = [Напряжение на резисторе R1, В ] / [Необходимая сила тока источника, А ]
[Сопротивление резистора R2, Ом
] = 0.8 * ([Напряжение питания, В ] – [Напряжение стабилизации стабилитрона, В ]) * [Коэффициент передачи тока транзистора ] / [Необходимая сила тока источника, А ]
[Максимально возможное напряжение на нагрузке, В
] = [Напряжение питания, В ] – [Напряжение на резисторе R1, В ] – [Напряжение насыщения коллектор – эмиттер транзистора, В ]
[Мощность транзистора, Вт
] = ([Напряжение питания, В ] – [Напряжение на резисторе R1, В ]) * [Необходимая сила тока источника, А ]
[Мощность стабилитрона, Вт
] = 0.25 * [Необходимая сила тока источника, А ] * [Напряжение стабилизации стабилитрона, В ] / [Коэффициент передачи тока транзистора ]
[Мощность резистора R1, Вт
] = [Напряжение на резисторе R1, В ] * [Необходимая сила тока источника, А ]
[Мощность резистора R2, Вт
] = ([Напряжение питания, В ] – [Напряжение стабилизации стабилитрона, В ]) ^ 2 / [Сопротивление резистора R2, Ом ]
К сожалению в статьях периодически встречаются ошибки, они исправляются, статьи дополняются, развиваются, готовятся новые. Подпишитесь, на новости, чтобы быть в курсе.
Если что-то непонятно, обязательно спросите! Задать вопрос. Обсуждение статьи.
Составной транзистор. Схемы Дарлингтона, Шиклаи. Расчет, применение. Составной транзистор – схемы, применение, расчет параметров. Схемы Дарлингтона, .
Токовое управление. Транзисторная схемотехника, схема. Ток. Электроник. Усилитель ВЧ. Пример схемы специально для биполярного транзистора. Схемотехничес.
Простой импульсный прямоходовый преобразователь напряжения. 5 – 12 вол. Схема простого преобразователя напряжения для питания операционного усилителя.
Транзисторы КТ502, 2Т502. Справочник, справочные данные, параметры, цо. Характеристики и применение биполярных транзисторов КТ502 (КТ502А, КТ502Б, КТ502.
Любые электрические цепи могут быть представлены в виде чертежей (принципиальных и монтажных схем), оформление которых должно соответствовать стандартам ЕСКД. Эти нормы распространяются как на схемы электропроводки или силовых цепей, так и электронные приборы. Соответственно, чтобы «читать» такие документы, необходимо понимать условные обозначения в электрических схемах.
Маркировка релейной защиты
Электромагнитное реле постоянного тока
Чтобы обозначить релейную защиту, на чертежах применяются маркеры машин, приборов, аппаратов и самого реле. Все устройства изображают в условиях без напряжения во всех электролиниях. По типу назначения релейного прибора применяются три типа схем.
Принципиальные схемы
Принципиальный чертеж выполняется по отдельным линиям – оперативного тока, тока, напряжения, сигнализации. Реле на нем отрисовываются в расчлененном виде – обмотки находятся на одной части рисунка, а контакты – на другой. Маркировка внутреннего соединения, зажимов, источников оперативного тока на принципиальной схеме отсутствует.
Монтажная схема
Пример монтажной схемы
Маркировка устройств защиты производится на рабочих схемах, предназначенных для сборки панелей, управления или автоматики. Все приборы, зажимы, соединения или кабели отражают особенности подключения.
Монтажная схема также называется исполнительной.
Структурные схемы
Позволяют выделить общую структуру релейной защиты. Обозначаться будут уже узлы и типы взаимных связей. Для маркировки органов и узлов применяются прямоугольники с надписями или специальные индексы с разъяснением цели применения конкретного элемента. Структурную схему также дополняются условными знаками логических связей.
Обозначение релейной защиты на схеме
Применяются специальные обозначения различного вида элементов релейной защиты на чертежах. Условные обозначения переодически меняются вводятся новые, старые убирают.Аппараты, как правило, изображаются на схемах в положениях соответствующих отсутствию напряжения во всех цепях. Для схем релейной защиты допускается изображение контактов реле в рабочем положении готовности к действию.
Обозначения контактов релейной защиты
Контакт остающийся с ручным возвратом
|
Замыкающий |
|
|
Размыкающий |
|
|
Контакт импульсный (временно замыкающий) |
| Наименование |
Обозначение |
|
усилитель функциональной на базе микросхем |
А |
|
комплект защиты |
АК |
|
устройства блокировки |
АКВ |
|
емкость, конденсатор |
С |
|
логический элемент |
D |
|
логический элемент сигнализации |
DH |
|
логический элемент времени |
DT |
|
НЕ |
DU |
|
И |
DX |
|
ИЛИ |
DW |
|
ИЛИ-НЕ |
DWU |
|
реагирующий элемент, нуль-индикатор, выходной элемент |
EA |
|
лампа осветительная |
EL |
|
плавкий предохранитель |
F |
|
плавкий предохранитель в цепях РЗА, управления |
FA |
|
плавкий предохранитель в цепях РЗА, сигнализации |
FH |
|
плавкий предохранитель в цепях РЗА, управления выключателем |
FQ |
|
разрядник |
FV |
|
аккумуляторная батарея |
G |
|
генератор постоянного тока |
GE |
|
лампа сигнальная |
HL |
|
лампа сигнальная с белой линзой |
HLW |
|
реле |
K |
|
реле тока |
KA |
|
реле тока с БНТ |
КАТ |
|
реле тока нулевой последовательности |
KAO |
|
реле тока дифференциальной защиты с торможением, МТЗ направленная |
KAW |
|
фильтр тока |
KAZ |
|
реле блокировки от многократных включений |
KBS |
|
блокировка при неисправностях в цепях напряжения |
KBV |
|
реле указательное |
KH |
|
реле промежуточное |
KL |
|
реле времени |
KT |
|
реле напряжения обратной последовательности |
KYZ |
|
реле направления мощности |
KW |
|
реле сопротивления |
KZ |
|
реле положения “включено” |
KQC |
|
катушка индуктивности |
L |
|
электродвигатель |
M |
|
реле положения “отключено” |
KQT |
|
выключатель |
Q |
|
шиносоединительный |
QA |
|
секционный |
QB |
|
отделитель |
QR |
|
короткозамыкатель |
QN |
|
разъединитель |
QS |
|
ключ управления |
SA |
|
переключатель |
SAC |
|
кнопка управления |
SB |
|
автоматический выключатель |
SF |
|
вспомогательный контакт выключателя |
SQ |
|
вспомогательный контакт разъединителя |
SQS |
|
накладка |
SX |
|
трансформатор, автотрансформатор |
Т |
|
трансформатор тока |
ТА |
|
трансреактор |
TAV |
|
трансформатор промежуточный |
TL |
|
промежуточный насыщающий трансформатор тока |
TLA |
|
промежуточный насыщающий трансформатор напряжения |
TLV |
|
стабилизатор |
TS |
|
диод, тиристор, стабилитрон |
VD |
|
выпрямительный мост |
VS |
|
транзистор |
VT |
|
линия |
W |
|
электромагнит |
YA |
|
электромагнит выключения |
YAC |
|
электромагнит отключения |
YAT |
|
фильтр тока обратной последовательности |
ZAZ |
|
фильтр напряжения обратной последовательности |
ZVZ |
Виды электрических схем
Такие реле называют поляризованными. Для пояснения принципа работы коммутационных устройств при необходимости на их контакт-деталях изображают квалифицирующие символы, приведенные в табл. Это прекрасно видно по таблице, в которой указаны параметры реле серии Bestar BSC.
Условные графические обозначения светильников и прожекторов Радует, что в обновленной версии ГОСТ добавлены изображения светодиодных светильников и светильников с компактными люминесцентными лампами.
Сам же пружинящий контакт закреплён на ярме. Шкаф, панель, пульт, щиток одностороннего обслуживания, пост местного управления Шкаф, панель двухстороннего обслуживания Шкаф, щит, пульт из нескольких панелей одностороннего обслуживания Шкаф, щит, пульт из нескольких панелей двухстороннего обслуживания Щит открытый Отрисовку в AutoCAD удобно выполнять при помощи блоков и динамических блоков.
А нормально-замкнутые контакты N.
Условные графические обозначения на электрических схемах и схемах автоматизации: ГОСТ 2.
Обозначение условное графическое и буквенный код элементов электрических схем Наименование элемента схемы Буквенный код Машина электрическая.
Условное обозначение полярного реле, на электрической принципиальной схеме, наносится в виде прямоугольника с двумя выводами и жирной точкой у одного из разъёмов. Как проверить реле?
Как читать электрические схемы. Радиодетали маркировка обозначение

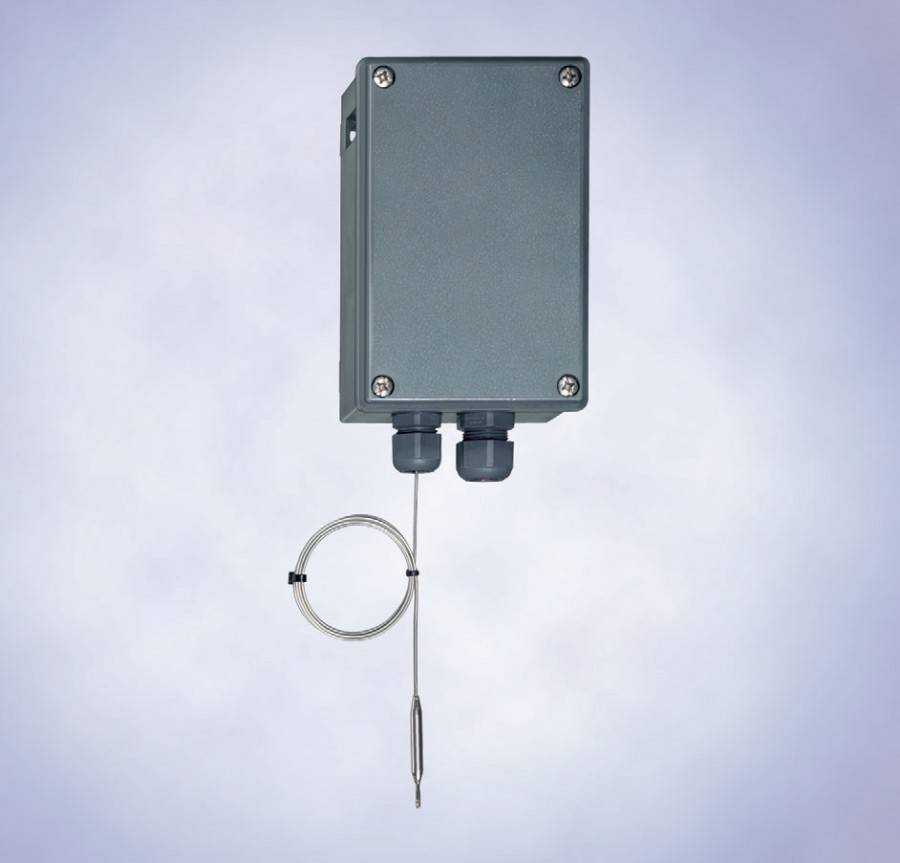

Назначение устройства
Высокая нагрузка, которую испытывают электродвигатели, обусловливает рост потребления электроэнергии в процессе функционирования. Это часто приводит к превышению нормативных параметров работы оборудования. Перегрузка в электрической цепи является причиной быстрого роста температуры. А она, в свою очередь, вызывает появление неисправностей и аварий.
Назначение теплового реле состоит в создании предпосылок для поддержания нормальных условий эксплуатации посредством возможности отключения электроэнергии при перегрузках и риске аварии.
Это устройство замыкает или размыкает цепь по сигналу, поступающему от агрегата в зависимости от текущей рабочей температуры. В результате электродвигатель защищается от токовых перегрузок.
Среди преимуществ данного устройства можно отметить:
Но при этом потребуется периодическая проверка работоспособности и настройка.
Как оно работает
Реле тока представляет собой устройство (как правило, электромагнитное или электронное), реагирующее на превышение контролируемой величины во входной цепи. При превышении установленной величины выходные контакты переключаются, и этот сигнал используется для управления цепями сигнализации или устройствами силовой коммутации (отключения нагрузки).
При снижении тока ниже установленного значения, реле тока возвращается в исходное состояние, и его выходной сигнал обрабатывается цепями автоматики, управляющей силовыми цепями. Реле с интегрированным токовым трансформатором, позволяет протянуть через переднюю панель изделия провод, в котором происходит замер тока. От провода с контролируемым переменным током осуществляется питание реле.
Что такое контакты
Применительно к реле, это вопрос не праздный, как может показаться. Дело в том, что в этом случае имеются в виду не только механические контакты, которые переключаются внутри устройства. Когда говорят о реле, подразумевают все выводы, находящиеся на его корпусе. Разделить их можно на два вида:
- Контакты обмотки. Иногда на реле их может быть больше двух.
- Коммутируемые.
Чтобы избежать путаницы, эти выводы часто называют контактами подключения реле. Иногда их количество может достигать 10. При этом из-за отсутствия стандартизации не всегда понятно, куда какую цепь подключать. Разобраться поможет распиновка контактов реле, которая почти всегда нанесена на его корпус. Если нет – придется искать описание. Контакты обмотки подключены непосредственно к ее выводам. На них подается напряжение, от которого срабатывает реле. Обмоток может быть несколько и у каждой будет своя пара контактов. Иногда катушки могут быть соединены между собой проводниками, если необходимо обеспечить определенный алгоритм их срабатывания.
Виды и обозначения релейных контактов
Обозначения релейных контактов
В зависимости от конструкции реле существует три типа контактов:
- Нормально-разомкнутые. Размыкаются до подачи тока через катушку реле. Буквенное обозначение – НР или NO.
- Нормально-замкнутые. Находятся в замкнутом положении до момента протекания тока через релейную катушку. Обозначаются буквами НЗ или NC.
- Перекидные/переключающиеся/общие. Представляют собой комбинацию из контактов нормально-разомкнутого или нормально-замкнутого типа. Оснащаются общим приводом переключения. Буквенная символика – COM.
На сегодняшний день распространены реле с перекидными контактами.
Что такое реле времени?
Надо полагать, что читатель этой статьи — не специалист в вопросах электротехники, а лишь пытливый пользователь, старающийся расширить свой кругозор и применить полученную информацию в повседневной жизни. Поэтому для начала будет полезно вспомнить, что же скрывается под общим термином «реле»?
Не будем приводить длинную «научную» формулировку этого понятия – она может быть не вполне понятна начинающему. А если говорить простыми словами, то реле – это электромеханическое или электронное устройство, которое производит коммутацию (соединение или разрыв) электрической цепи при получении внешнего управляющего сигнала. Если точнее, то срабатывание происходит, когда внешнее воздействие достигает какой-то заданной величины.
Первые реле были изобретены, изготовлены и применены еще в середине XIX века – они стали незаменимым компонентом аппаратов бурно развивающейся в те времена телеграфной связи. С тех пор, безусловно, эти устройства прошли длинный путь доработок и усовершенствований, повысилась их надежность, появились новые типы, способные работать в самых разных условиях эксплуатации. Но принцип остался неизменным – внешнее управляющее воздействие руководит замыканием, размыканием или переключением электрических цепей.
На схеме очень наглядно показан основной принцип работы электромеханического реле. Ну а количество контактов и схема их переключения при срабатывании устройства далеко не ограничивается этими двумя примерами.
По большей части реле управляются электрическими сигналами – когда показатели силы тока или напряжения достигают определенной величины. Но, кстати, управляющее воздействие вовсе не обязательно является электрическим. Существуют реле, срабатывание которых вызывается изменением давления в трубопроводе, температуры окружающей среды, освещенности объекта и другие. Все это открывает очень широкие возможности автоматизации и обеспечения безопасности эксплуатации разнообразной электрической техники.
Реле давления – в бытовых условиях обычно ставится в цепи питания насосного оборудования, что позволяет автоматизировать работу систем автономного водоснабжения или отопления.
Можно добавить, что в наше время наряду с электромеханическими реле все шире используются «твердотельные» — электронные ключи, в которых переключение контактов происходит за свет использования каскадов полупроводниковых элементов или интегральных микросхем.
Теперь – к вопросу о том, что же такое реле времени.
А подсказка кроется в самом названии. Это в принципе такое же реле, но срабатывание которого происходит с определенной задержкой после подачи (или снятия) управляющего сигнала. Или же коммутация цепей производится с определенным алгоритмом по времени.
Такие устройства нашли очень широкое применение в автоматизации промышленного оборудования. Но их широко используют и в бытовых условиях. Например, на них можно переложить часть забот по управлению осветительными приборами, климатическим оборудованием или системами вентиляции, с получением весьма впечатляющего эффекта экономии электроэнергии. Появляется возможность производить в заданное время необходимые действия с бытовыми электрическими приборами даже в отсутствие хозяев или без их вмешательства. Одним словом, реле времени способны значительно упростить жизнь владельцам дома.
Электромеханическое аналоговое реле времени в корпусе под установку на стандартную DIN-рейку. Даже внешне некоторые приборы такого предназначения напоминают обычные часы.
Это была, так сказать, общая информация. А теперь перейдем к более пристальному рассмотрению разнообразия этих устройств и алгоритмов их работы.
Условное обозначение
На электрической схеме реле принято обозначать прямоугольником, от больших сторон которого отходят линии соленоидных выводов питания.
Графические маркеры
Условное обозначение реле на схемах
Графический способ изображения элементов реализуется посредством геометрических фигур:
- контакты – аналогично контактам переключателей;
- устройства с контактами около катушки – соединение штриховой линии;
- контакты в различных местах – порядковый номер рядом с прямоугольником;
- полярное реле – прямоугольник с двумя выводами и точкой около разъема;
Контактная группа реле
фиксирование коммутатора при срабатывании – жирная точка у неподвижного контакта;
замкнутые контакты реле после того, как снято напряжение – на обозначении замкнутого или разомкнутого контакта рисуют кружок;
магнитоуправляемые контакты (геркон) в корпусе – окружность;
количество обмоток – наклонные линии;
подвижный контакт – стрелочка;
однолинейная токопроводящая поверхность – прямая линия с выводами ответвления;
Поляризованное реле
кольцевая или цилиндрическая токоотводящая поверхность – окружность;
перемычки (реле как делитель напряжения) для рассекания сети – линия с символами разъемного соединения;
перемычка переключения – П-образная скобка.
Буквенное обозначение
УГО реле бывает недостаточно для правильного прочтения схемы. В этом случае используется буквенный способ маркировки. Код реле – английская литера К. Для наглядного понимания, что может обозначать буква на релейной схеме, стоит обратиться к таблице.
| Буквы | Расшифровка |
| AK | Блок-реле/защитный комплекс |
| AKZ | Комплект реле сопротивления |
| KA | Реле тока |
| KAT | Р. тока с БНТ |
| KAW | Р. тока с торможением |
| KAZ | Токовое реле с функциями фильтра |
| KB | Р. блокировки |
| KF | Р. частоты |
| KH | Указательное |
| KL | Промежуточное |
| F | Плавкий предохранитель |
| XN | Неразборное соединение |
| XT | Разборное соединение |
| KQC | Реле «вкл» |
| KQT | Реле «откл» |
| KT | Р. времени |
| KSG | Тепловое |
| KV | Р. напряжения |
| K 2.1, K 2.2, K 2.3 | Контактные группы |
| XT | Клеммы |
| E | Элементы, к которым подключается реле |
| NO | Нормально разомкнутые контакты |
| NC | Нормально замкнутые контакты |
| COM | Общие (переключающиеся) контакты |
| mW | Мощность потребления |
| mV | Чувствительность |
| Ω | Сопротивление обмотки |
| V | Номинал напряжения |
| mA | Номинальный ток |
В трехфазной сети
Существует два типа подключений реле напряжения в трёхфазной сети, зависящих от номинального тока вышестоящего автомата:
- Ток в сети не более 16А, аппараты большей мощности отличаются высокой ценой и пониженной надёжностью. В этом случае питание линии отключается встроенными контактами, а количество подходящих и отходящих проводов одинаковое — три фазных и нулевой. На однолинейной схеме они изображаются одной линией с четырьмя косыми чёрточками.
- При более высоком токе мощности встроенного реле недостаточно для отключения питания. В таких сетях к РН через нормально-открытые контакты подключается пускатель или через нормально-закрытые присоединяется дистанционный расцепитель автоматического выключателя. В таких схемах к аппарату подходит четыре провода, показанных на схеме в виде одной линии и четырёх наклонных отрезков, а отходит два, которые показаны двумя косыми чёрточками на одной линии.
Вывод
Обозначение реле напряжения выбирается не произвольно, а по определённым правилам. Графическое согласно ГОСТу 2.767-89 , а буквенное по ГОСТу 2.710-81. Обозначения буквенно-цифровые в электрических схемах». Это позволяет производить монтаж защитных устройств не только тем работникам, которые составляли схему, но и всем электромонтажникам, знающим условные обозначения в электросхемах.
Источник
Буквенные обозначения в электрических схемах
Буквенные обозначения определены ГОСТ 2.710-81 «ЕСКД. Обозначения буквенно-цифровые в электрических схемах».
Обозначения дифавтоматов и УЗО в этом ГОСТ отсутствует. На различных сайтах и форумах в интернете долго обсуждали как же правильно обозначать УЗО и дифавтомат. ГОСТ 2.710-81 в п.2.2.12. допускает использование многобуквенных кодов (а не только одно- и двухбуквенных), поэтому до введения нормативного обозначения я для себя принял трехбуквенное обозначение УЗО и дифавтомата. К двухбуквенному обозначению рубильника я добавил букву D и получил обозначение УЗО. Аналогично поступил с дифавтоматом.
Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено.
Обозначения основных элементов, используемых в однолинейных схемах электрических щитов:
| Наименование | Обозначение |
| Автоматический выключатель в силовых цепях | QF |
| Автоматический выключатель в цепях управления | SF |
| Автоматический выключатель с дифференциальной защитой (дифавтомат) | QFD |
| Выключатель нагрузки (рубильник) | QS |
| Устройство защитного отключения (УЗО) | QSD |
| Контактор | KM |
| Тепловое реле | F, KK |
| Реле времени | KT |
| Реле напряжения | KV |
| Фотореле | KL |
| Импульсное реле | KI |
| Разрядник, ОПН | FV |
| Плавкий предохранитель | FU |
| Трансформатор тока | TA |
| Трансформатор напряжения | TV |
| Частотный преобразователь | UZ |
| Амперметр | PA |
| Вольтметр | PV |
| Ваттметр | PW |
| Частотометр | PF |
| Счетчик активной энергии | PI |
| Счетчик реактивной энергии | PK |
| Фотоэлемент | BL |
| Нагревательный элемент | EK |
| Лампа осветительная | EL |
| Прибор световой индикации (лампочка) | HL |
| Штепсельный разъем (розетка) | XS |
| Выключатель или переключатель в цепях управления | SA |
| Выключатель кнопочный в цепях управления | SB |
| Клеммы | XT |
Как осуществляется управление?
Управлять герметичным коммутатором можно двумя способами:
- используя постоянный магнит;
- воздействуя катушкой, подключенной к постоянному источнику тока.
В первом варианте управление может осуществляться путем линейного или углового перемещения постоянного магнита. Также встречается способ, при котором поле перекрывается при помощи специальной шторки.
В качестве примера использования способа управления при помощи магнита можно привести датчики уровня, а также положения, охранную сигнализацию и т.д.
Второй вариант позволяет создать реле на основе геркона. В отличие от традиционной конструкции, такое устройство будет более надежным и долговечным, поскольку практически не содержит в себе подвижных механических элементов. Что касается небольшого количества контактных групп, то этот недостаток легко устраняется путем увеличения количества задействованных герконов.
Примером применения данного способа управления может служить токовое реле на основе геркона. Оно представляет собой катушку, намотанную проводом толстого сечения, внутри которой размещается герметичный коммутатор. Данное приспособление может служить в качестве защитной системы от перегрузки в цепях постоянного тока. Чувствительность прибора легко регулировать путем линейного перемещения коммутатора внутри катушки.
