Напорный канализационный коллектор, или канализация своими руками

Из каких материалов производятся канализационные колодцы

Некоторое время назад для изготовления колодцев применялся кирпич и железобетон. Их преимущества были в том, что они достаточно легко устанавливались и имели различные размеры. И даже если объем работ немалый, то работы могли быть выполнены за короткие сроки. Но имеются у бетонных изделий и отрицательные качества. Так, для описываемого колодца требуется заблаговременное изготовление колец. А сама процедура установки также может быть связана со многими проблемами. В первую очередь в колодце проделывается отверстие, куда будет вставляться труба, причем сделать это необходимо таким образом, чтобы соединение не потеряло своей герметичности. Лоток в процессе установки также должен быть заделан. Необходимо понимать, что многие работы выполняются вручную.

Еще один недостаток бетонного колодца в том, что его кольца имеют внушительную массу, что требует наличия определенного транспорта для их доставки. Да и максимальной герметизации добиться довольно сложно, то есть определенная часть стоков в любом случае проникнет в грунт.

В наше время наиболее актуальными становятся колодцы из пластика, которые изготавливаются из пластика высокой жесткости. Так, на западе уже на протяжении длительного времени инженерные системы собираются с применением именно таких колодцев. Изначально такой пластик плохо подходил для Российских условий, так как отличался низкой стойкостью к морозам. Однако, на данный момент имеются виды пластика, которым не страшны суровые условия климата.

Что касается конструкции, то пластиковый канализационный колодец практически идентичен железобетонному сооружению. Строение также предполагает наличие основания, шахтной трубы и телескопической вышки. В некоторых случаях предусматривается бетонное кольцо, плита и люк. Главное достоинство пластиковых колодцев в том, что они уже выпускаются с выпускными отверстиями, диаметр которых рассчитан на трубы определенного диаметра. В случае с железобетонными колодцами требуется измерять диаметры и выдалбливать в материале отверстие, а это отнимает не только время, но и финансы.

Несмотря на то, то пластиковые колодцы выглядят довольно хрупкими, они являются вполне надежными, способными выдерживать высокое давление. Они могут быть дополнены чугунными люками и особыми дождеприемниками, рассчитанными на высокие нагрузки.

Принцип работы

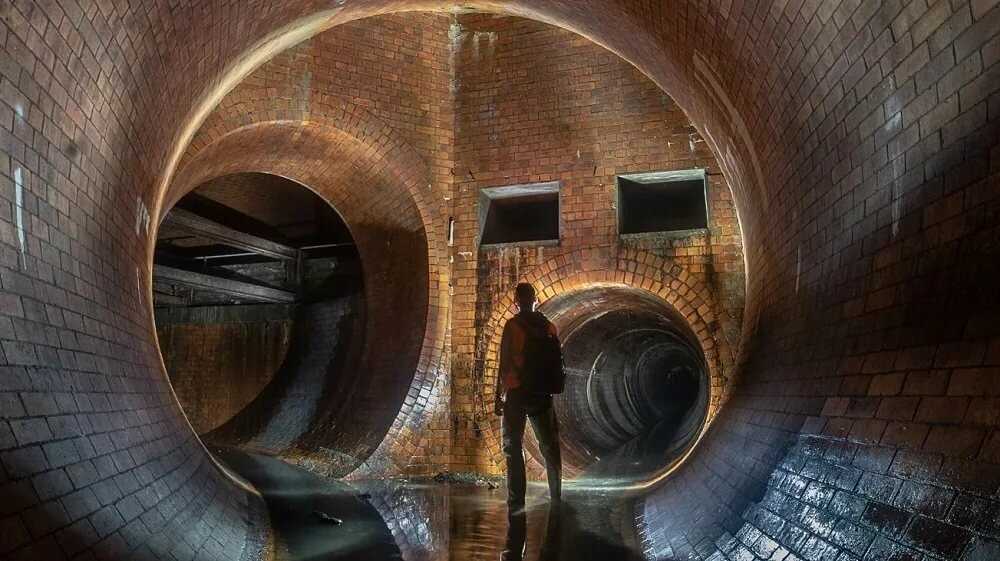

Выяснив, что такое канализационный коллектор, рассмотрим принцип его работы. Сточные воды от сантехнических приборов поступают в горизонтальные дворовые сети. Они соединяются в квартальные и в конце концов присоединяются к основной магистрали. По ней стоки транспортируются до очистных сооружения. Таким образом, коллектор канализации — это общий трубопровод, который объединяет все мелкие линии вместе. Сам он никогда не разветвляется на части.

В автономных системах частных домов роль основного элемента канализации выполняет горизонтальная труба, соединяющая выход системы из дома с приемной секцией септика. Ее длина, как правило, невелика, но выполняемая функция ничем не отличается от задач крупных канализационных трубопроводов.

Кроме этого, есть ливневые системы водоотведения. Они отличаются от бытовых или промышленных сетей сезонным режимом работы и сравнительно малой глубиной погружения в грунт. Коллектор ливневой канализации — это канал, по которому дождевые стоки направляются к системам очистки. Он может быть реализован в виде подземной трубы или в форме открытого желоба.

Существуют две разновидности каналов, отличающихся способом перемещения стоков:

• самотечный тип. Трубопровод, установленный с небольшим уклоном. Сточные жидкости перемещаются по нему самостоятельно, под действием силы тяжести;
• напорный канализационный коллектор. Предназначен для принудительной подачи стоков с нижней отметки на более высокий уровень.

Самотечные линии преобладают, поскольку они выгоднее и проще. Однако, иногда приходится использовать напорный тип канализации, если того требует рельеф местности, присутствие на пути прокладки труб зданий, сооружений, автострад.

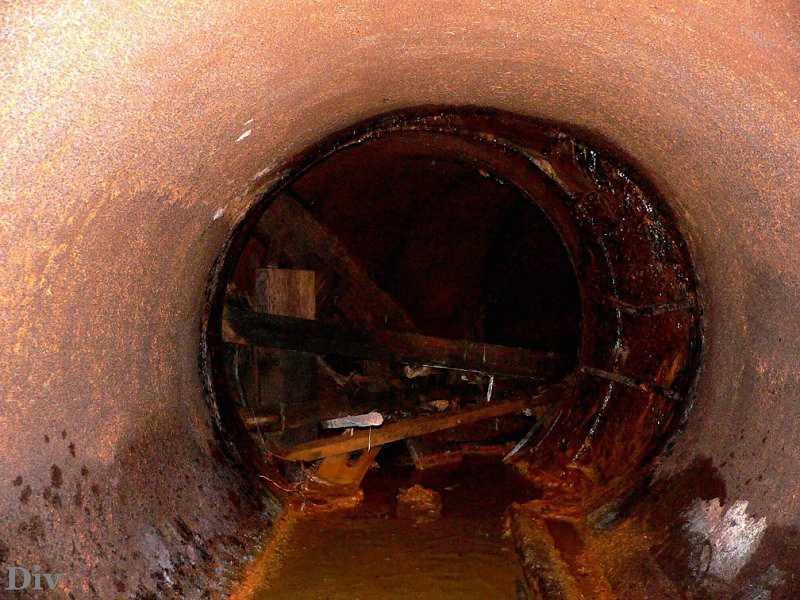

Напорный коллектор канализации — это герметичный трубопровод, рассчитанный на определенное давление жидкости. Перемещение стоков по нему происходит при помощи специального насоса. Для снижения нагрузок и экономии энергии напорные участки коллекторов делают небольшими. Обычно устанавливают канализационную напорную станцию (КНС), которая под давлением подает стоки на определенную высоту. Затем жидкость следует самотеком.

Подъем сточных вод может происходить как под уклоном, так и с помощью вертикального трубопровода. Выбор подходящего способа производится исходя из местных условий — рельеф, наличие сооружений или построек, особенности грунта.

Устройство напорной канализации

Напорная канализация — это конструкция, которая осуществляет отведение сточных вод от сантехприборов. Основным отличием напорной коммуникации от самотечной являются насосы, благодаря которым и осуществляется водоотведение.

С помощью такой сети можно выполнять транспортировку сточных вод на большие расстояния. Кроме этого, в отличие от безнапорной системы, в которой канализационный трубопровод располагается под уклоном, напорные системы можно прокладывать под любым углом. Насосы снабжаются специальными измельчителями, которые дробят крупные частицы мусора на более мелкие. Это является очень полезным свойством, так как позволяет выполнять конструкцию из труб с меньшими диаметрами (для самотечной канализации стандартное сечение труб составляет 110–160 мм, в то время как для напорной подойдут трубы с диаметром от 32 до 50 мм). Кроме этого, такой коммуникации не страшны засоры и застои сточных вод.

Элементы насосов, как правило, изготавливаются из прочных сплавов стали, которые надёжно и качественно справляются со своей работой. Срок службы такой системы довольно длительный, поэтому её установка полностью окупается со временем.

Насосные станции принято разделять на два вида:

• внутридомовые;
• наружные.

Для наружных сетей используются трубы большего диаметра, так как нагрузка на них больше

Внутридомовые станции обычно размещают в подвалах и обслуживают они, как правило, одно здание.

К основным элементам таких станций относятся:

• ёмкость;
• измельчитель;
• насос.

Наружные насосные станции используются для обслуживания нескольких построек. Они располагаются на улице. Сбор сточных вод осуществляется специальной ёмкостью, стоки отводятся к ней от нескольких домов. Затем отходы выводятся в централизованную канализацию или к очистительным постройкам. Вся эта работа осуществляется благодаря насосам, которые контролируют передвижение и напор среды в трубах.

Устройство и назначение напорной канализации

Напорная канализация представляет собой почти идентичную систему с самотечным коллектором. Различие между ними заключается в наличии КНС (канализационной насосной станции) на одном из участков трубопровода. Как правило, его располагают в нижней точке коллектора с тем, чтобы в дальнейшем насос отправлял стоки в приемник или в самотечный отрезок системы.

КНС работает как принудительный аппарат для перемещения стоков в приемник и как накопитель фекальных масс. При условии скопления в резервуаре определенного уровня загрязненных вод насос включается и транспортирует нечистоты далее в септик или центральный коллектор.

Принудительная канализация нужна в таких случаях:

• сложный скалистый рельеф участка, не позволяющий уложить трубы канализации под заданным уклоном либо сложная траектория их укладки и как следствие застаивание нечистот на отрезках пути;
• строительство дома в низшей точке рельефного участка и расположение центрального коллектора выше его уровня;
• необходимость монтажа канализационной системы из труб малого сечения;
• монтаж трубопровода открытым методом (над дорогой).

Особенности монтажа

Строительство канализации производится на основании проектных данных. Предварительный расчет и создание схемы сборки выполняют в соответствии с нормами СНиП и СанПиН, обеспечивая полное соответствие всем требованиям.

Прокладка трубопровода производится на глубине, превышающей уровень зимнего промерзания грунта. Порядок действий:

• земляные работы. Роют траншею под трубопровод. Сразу же делают гнезда для смотровых колодцев;
• на дно всех углублений насыпают песчаную подушку для выравнивания и придания заданного уклона;
• производя укладку труб с определенным уклоном в сторону приемного резервуара (обычно для самотечных систем 2 см на каждый метр);
• если используются пластиковые емкости для колодцев, на дне сначала укладывают бетонную плиту — якорь. Она препятствует выдавливанию резервуара грунтовыми водами;
• все соединения тщательно уплотняют. Проверяют систему на герметичность. после этого трубы утепляют и засыпают грунтом.

При строительстве напорных комплектов сначала собирают КНС, после чего прокладывают остальные траншеи по описанной схеме. Для обслуживания и ремонта насосов необходимо обеспечить доступ к станции в любое время года.
