Охлаждающий чиллер: что это такое, принцип работы, схема

Принцип работы фанкойла

Разобравшись в работе чиллера, перейдем к рассмотрению, что такое фанкойл. Это устройство, обеспечивающее процесс теплообмена внутри каждого помещения. Его задача – поддержание температуры воздушной среды на заданном уровне, для этой цели агрегат снабжен необходимыми приборами и средствами автоматизации.

Действует он по той же схеме, что и драйкулер: через алюминиевый радиатор, внутри которого циркулирует вода, осевым вентилятором прогоняется воздушный поток. Пройдя через ребра теплообменника, он отдает тепловую энергию воде, а сам охлаждается и возвращается в комнату. Рабочая схема фанкойла показана ниже на рисунке.

1 – панель для подключения электрического оборудования; 2 – корпус агрегата в потолочном исполнении; 3 – вентилятор; 4 – теплообменник из алюминия или меди; 5 – ванночка для конденсата; 6 – клапан воздушный с фильтром; подключение трубки и конденсатного насоса.

Поскольку работа фанкойлов в летнее время связана с большим расходом охлаждаемых воздушных масс, в конструкции агрегата предусмотрена специальная емкость для накопления конденсата и небольшой насос, откачивающий его в канализацию. Помимо потолочного исполнения фанкойла, изображенного на схеме, существуют канальные и настенные модели устройств.

Площадь любого жилища или общественного здания поделена на климатические зоны с разным температурным режимом. По этой причине каждую зону должен обслуживать один или группа фанкойлов, имеющих одинаковые настройки автоматики. Общее же количество фанкойлов определяется расчетом еще на стадии разработки схемы.

Следует отметить, что без корректного расчета и проектирования системы здесь не обойтись, так как все перечисленное оборудование имеет весьма приличную стоимость. Цена ошибки слишком высока, поскольку неверно подобранный чиллер для охлаждения воды или фанкойл в ту или иную комнату не смогут обеспечить требуемый микроклимат, а переделывать все по новой будет очень дорого.

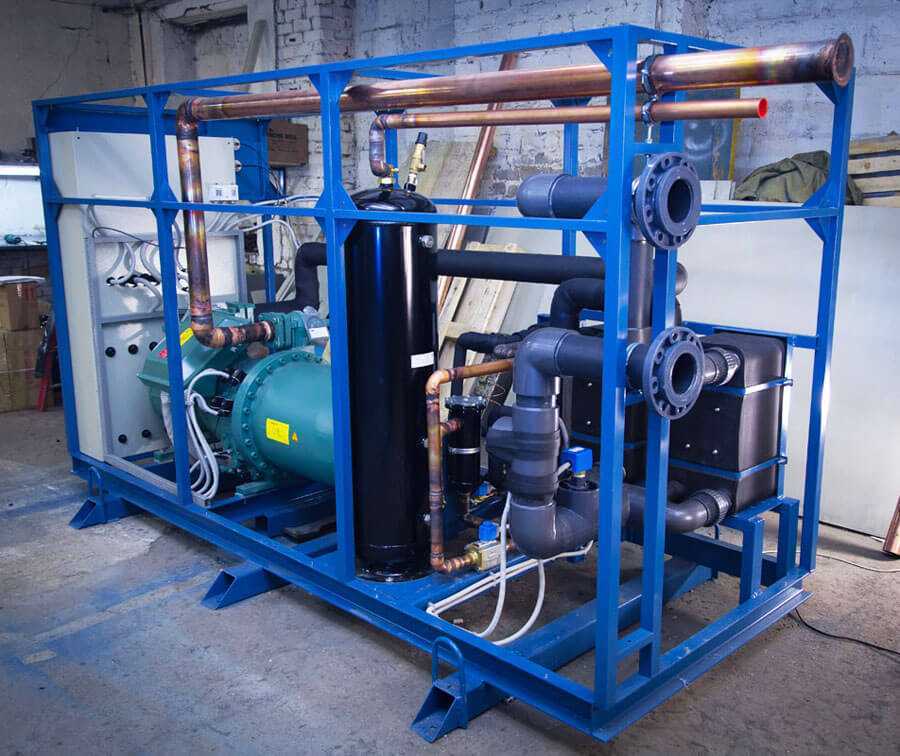

Устройство чиллера

Главные составные компоненты чиллеров: 1. Испаритель – это теплообменное устройство, которое предназначается для аккумулирования тепла у охлаждаемого вещества теплоносителя. 2. Компрессор – устройство, которое обеспечивает циркуляцию хладагента в чиллере с максимальной температурой до +70 градусов Цельсия и давлении до 3 МПа. Зависимо от сферы использования может быть нескольких видов: поршневой, винтовой, спиральный, центробежный, роторный. 3. Конденсатор – механизм для охлаждения паров хладагента. 4. Дроссель – специальное устройство, которое предназначено для снижения давления и перевода хладагента в жидкую фазу.

В качестве хладагента в чиллере может циркулировать любая разновидность охладителя – вода, этилен-гликоль, тосол, фреон. Теплоносителем в охлаждающих установках выступает вода. При этом нагретый теплоноситель до температуры +12-15 градусов Цельсия приходит с охлаждаемого оборудования напрямую в испаритель, где хладагент забирает тепло и нагревается от косвенного контакта. Как следствие хладагент сравнительно быстро закипает, при этом расширяется и испаряется, переходя в газообразное фазовое состояние. Теплоноситель при этом охлаждается до температуры +7-10 градусов Цельсия.

Для снижения температурного показателя, хладагент в газообразной фазе поступает в компрессор, повышающий его давление и, соответственно, температуру от 80 до 90 градусов Цельсия. После сжатия пары поступают прямо в конденсатор, где осуществляется быстрое снижение температуры хладагента благодаря обдуву воздухом из атмосферы. Тепло выделяется наружу и в случае необходимости может применяться в фанкойлах для последующего нагрева воздуха в помещениях. Далее хладагент фильтруется через специализированный осушитель, который удаляет из него лишнюю влагу и поступает непосредственно на дроссель. Последний снижает давление вещества и переводит его в жидкую фазу непосредственно перед подачей снова в испаритель для запуска очередного цикла охлаждения теплоносителя.

Чиллеры Shini серии SIC-A

4453 $

Смотреть подробнее

Чиллер для экструдера SIC-W

3122 $

Смотреть подробнее

КОМБИНИРОВАННЫЕ ЧИЛЛЕРЫ-ТЕРМОСТАТЫ ДЛЯ ПРЕСС-ФОРМ SHINI СЕРИИ STC-W

6070 $

Смотреть подробнее

Чиллер для литьевых машин и ЦЗС SICC-A

12725 $

Смотреть подробнее

Холодильники для термопластавтоматов и ЦСЗ SICC-W

Цена по запросу

Смотреть подробнее

Классификация чиллеров

Зависимо от разнообразных параметров чиллеры классифицируются:

1. По методу охлаждения конденсата: — моноблочные безконденсаторные; — моноблочные с водяным типом охлаждения; — парокомпрессионные чиллеры – с воздушным типом охлаждения.

2. По конфигурации: — абсорбционные чиллеры; — с выносным типом конденсатора; — моноблочные со встроенным типом конденсатора.

3. По способности к обогреву: — с тепловым насосом; — без теплового насоса.

4. По конструкции применяемого вентилятора: — с центробежным вентилятором; — с осевым вентилятором.

Регенерация раствора бромида лития

По мере того как абсорбент литиевого бромида всасывает хладагент, он становится все более и более разбавленным, уменьшая его способность поглощать большее количество хладагента. Для продолжения цикла абсорбент должен быть повторно сконцентрирован. Это достигается постоянным откачиванием разбавленного раствора из абсорбера до низкотемпературного генератора (5 на рисунке 2), где добавление остаточного тепла (горячая вода, пар или природный газ) закипает (4, на рисунке 2) Хладагент из абсорбента. Часто этот генератор используется для утилизации отработанного тепла с завода. Как только хладагент удаляется, реконцентрированный раствор бромида лития возвращается в абсорбер, готовый возобновить процесс абсорбции, и свободный фреон отправляется в конденсатор (6, на фиг.2). На этом этапе регенерации отработанное тепло от пара или горячей воды является полезным.

Агрегаты российского производства

Среди всех секторов рынка кондиционирования в Российской федерации рынок морозильного оборудования повышает свою часть медленнее всех. В процентном представлении стремительность роста можно показать в форме 12−18%

Но при этом, если заострить внимание на финансовых показателях, то темпы роста окажутся немного выше — приблизительно 20−25%

Самыми популярными российскими марками чиллеров показали себя «Вактех-Холод» и «Ксирон-Холод». Поговорим немного подробнее о каждой из них.

Модули от предназначаются для остужения производственного оборудования (томографов, лазеров, термопластавтоматов, экструдеров) и использования в создании газированных напитков. Холодопроизводительность подобных установок начинается от 2 кВт. В этом случае все чиллеры в базовой модификации снабжаются гидромодулем.

Конструкции серии ВМТ выпускаются в виде металлической окрашенной пространственной рамы, на которой расположены такие элементы, как:

  • морозильные компрессоры;
  • калориферы;
  • морозильная запорная и регулировочная арматура;
  • электрощит силовой и управляющей автоматики;
  • приёмный резервуар (для хранения и сбора фреона).

Скрытый объем всей установки прикрыт разборными декоративными панелями. Для внесения оснащения в эксплуатацию необходимы наименьшие действия по подсоединению аппарата к сети и потребителю холодной воды.

Наряду с этим, чиллеры «Вактех-Холод», несомненно, являются ведущим товаром всех имеющихся промышленных морозильных систем серии ВТХ, изготавливаемых и поставляемых этой организацией. Предприятие предлагает самый обширный выбор универсальных холодильных агрегатов начиная от установок мощностью от 1 до 860 кВт.

Назначение чиллера

Термин «Чиллер» происходит от английского слова «Chiller» — охлаждающий теплообменник. Данное оборудование широко используется в металлообработке, химической, пищевой промышленности, машиностроении, металлургии, индустрии литья пластмасс для снижения температуры жидкости, циркулирующей в рубашках контура охлаждения и достижения оборудованием заданной температуры. Теплоноситель (как правило, вода) циркулирует по технологическому оборудованию, охлаждает его, аккумулируя при этом тепловую энергию, и направляется к чиллеру, где отдает тепло хладагенту и обратно направляется к технологическому оборудованию. Так повторяется цикл за циклом.

Чиллеры для термопластавтоматов Plastron серии PIC-A

3130 $

Смотреть подробнее

Чиллеры для прессформ серии PIC-W

Цена по запросу

Смотреть подробнее

Чиллеры для централизованных систем Plastron серии PICC-W

Цена по запросу

Смотреть подробнее

Центральные системы кондиционирования используют систему чиллер – фанкойл для быстрого достижения и сохранения нужной температуры помещений. Устройство незаменимо при необходимости стабилизации температуры в помещениях. Подобрав правильную производительность, чиллеры могут понижать температуру как маленьких помещений, так и многоэтажных зданий. Максимальная мощность таких установок — 9000кВт.

Особенности оборудования

Принцип действия оборудования имеет технические особенности, оно не является кондиционером в привычном понимании. Чиллер может охватывать настолько разные площади, что это приспособление можно использовать как для квартир, так и для ТЦ.

Из главных особенностей можно выделить:

  • Все параметры, установленные в каждом помещении, будут поддерживаться в автоматическом режиме.
  • Система охлаждения считается гибкой, и расстояние между чиллером и фанкойлами ограничивается только мощностью насоса. Длина расположения может доходить до сотни метров.
  • Устройство является экологическим и безопасным.
  • Благодаря тому, что применяется запорная арматура, вероятность залива минимизирована.
  • Прибор удобно использовать, благодаря гибкости планировки и малых расходов полезной площади для монтажа.
  • Чиллер, как холодильная установка, практически не издает шума при работе, поэтому не станет привлекать внимания.
  • Оборудование допускается использовать в любое время года вне зависимости от погодных условий.

Подбор подходящего аппарата должен включать в себя оценку характеристик, рассмотрение разных типов приборов, а также ознакомление с рейтингом конкретной модели. Чтобы выбрать подходящий вариант, следует проконсультироваться с людьми, разбирающимися в чиллерах.

Схема чиллера

Преимущества и недостатки

По назначению чиллеры схожи с прецизионными кондиционерами, мультизональными или мульти-сплит системами. Они призваны обеспечивать микроклимат в нескольких помещениях и больших объемах. Но имеют принципиальные отличия.

В системах чиллер-фанкойл за обогрев или охлаждение отвечает теплоноситель – вода или антифриз. В мульти-сплит системах приток холода или тепла осуществляется хладагентом – фреоном, хладоном. Из-за разницы в теплоемкости он менее эффективен, чем теплоноситель системы чиллер-фанкойл.

В мультизональном кондиционере допускается расстояние между внутренним и наружным блоком в несколько десятков метров. Чем дистанция больше, тем быстрее падает эффективность (COP) кондиционера.

Длина труб между чиллером и фанкойлом может быть более 100 метров. При этом эффективность несколько снижается, но не так сильно, как у мульти-сплита. Все зависит от скорости потока, мощности насоса, теплоизоляции труб.

Кроме эффективности, у чиллеров есть следующие плюсы:

  • Возможность изменять количество фанкойлов;
  • Чиллер не портит внешний вид фасада здания;
  • Фреон не циркулирует к фанкойлам, при его утечке нет риска нанести вред здоровью людей;
  • Долгий срок службы;
  • Низкая стоимость монтажа фанкойлов и магистралей для теплоносителя.

Есть у чиллеров минусы:

  • Высокая стоимость;
  • Дорогая профилактика и обслуживание;
  • Высокая цена запчастей.

Функции элементов чиллера

Компрессор

Компрессор чиллера откачивает парообразный хладагент из испарителя и сжимает его. При сжатии повышается температура хладагента. Давление изменяется так, чтобы при охлаждении в конденсаторе газообразный фреон стал жидким.

Конденсатор

Конденсатор – это теплообменник, в котором фреон отдает тепло воде. Его температура падает, давление снижается. Газообразный хладагент становится жэидким. В качестве источника воды могут использоваться:

  • Грунтовые воды;
  • Бассейны;
  • Водоемы;
  • Промышленные резервуары.

Регулятор давления хладагента (фреона)

Регулятор нежен для контроля баланса давления хладагента. Он настроен таким образом, чтобы при попадании в конденсатор фреон сжижался, а в испарителе – закипал.

Регулировочный клапан для воды

В зависимости от давления хладагента, регулирует подачу воды в конденсатор. За счет этого жидкость в конденсаторе не перегревается.

7. Электромагнитный клапан жидкого хладагента (опционально)

При отключении компрессора перекрывает поток фреона. Благодаря этому хладагент не попадает в испаритель. В противном случае фреон закипал бы в испарителе, оказывая избыточное давление на компрессор. Это привело бы к его поломке.

10. Кран байпаса для горячего хладагента (фреона)

Кран байпаса устанавливается не во всех моделях. Он необходим для пропускания горячего хладагента в холодный. Это нужно тогда, когда компрессор часто включается и отключается. За счет подмешивания нагретого фреона в охлажденный:

  1. Уравнивается температура в двух потоках;
  2. Снижается нагрузка на компрессор;
  3. Понижается энергоэффективность чиллера.

Испаритель

Испаритель – это теплообменник, в котором поддерживается нормальное давление. Попадая в него фреон закипает, его температура понижается. За счет этого он охлаждает воду в резервуаре.

Резервуар

Емкость с водой, в которой расположен испаритель. Содержит определенный объем жидкости, чтобы избежать перепадов температуры.

16. Электромагнитный клапан подлива воды

Если уровень воды в резервуаре падает, поплавковый включатель подает сигнал. Электромагнитный клапан открывается, вода подается в резервуар.

18. Поплавковый включатель подлива (опционально)

Необходим для контроля уровня воды в резервуаре. Если уровень падает ниже заданного, он включает соответствующий электромагнитный клапан.

Манометр низкого давления

Показывает давление хладагента в газообразном состоянии.

В этой статье мы рассказали про принцип работы чиллера с водяным охлаждением. Надеемся, она была вам полезной, а информация подана понятно. Не забудьте поделиться ей с друзьями!Последние публикации

  • Какая морозильная камера лучше, No Frost или обычная
  • Топ 10 кондиционеров для квартиры 2020-2021 года
  • 30+ причин: Почему холодильник издает странные звуки, как устранить проблему
  • 6 брендов и 6 моделей: Какой купить холодильник недорогой, но хороший, с No Frost
  • 20+ причин: Почему холодильник работает, но не морозит, в чем проблема, как ее устранить
  • Атлант, Бирюса, Indesit – какой холодильник лучше и почему
  • Можно ли ставить холодильник рядом с плитой? Как защитить холодильник?
  • ТОП-10 лучших производителей и брендов холодильников на сегодняшний день
  • Фреон R407c – характеристики, особенности использования и замены
  • 13 причин, почему холодильник постоянно работает и не отключается

Абсорбционный чиллер

Абсорбционный чиллер или АБХМ имеет отличный от других видов принцип работы. В его конструкции отсутствует компрессор, а давление внутри системы повышается за счет внешних источников тепла. Такое оборудование может использовать низкотемпературную тепловую энергию.

Подробнее о функционировании абсорбционных чиллеров читайте в статье «Принцип работы АБХМ».

В последнее время производители ведут разработки холодильных машин малой мощности, которые можно было бы использовать в быту. Уже существуют опытные модели, но их стоимость слишком велика. Прогнозируется, что через 10-15 лет можно будет установить абсорбционный чиллер для обеспечения микроклимата в частном доме.

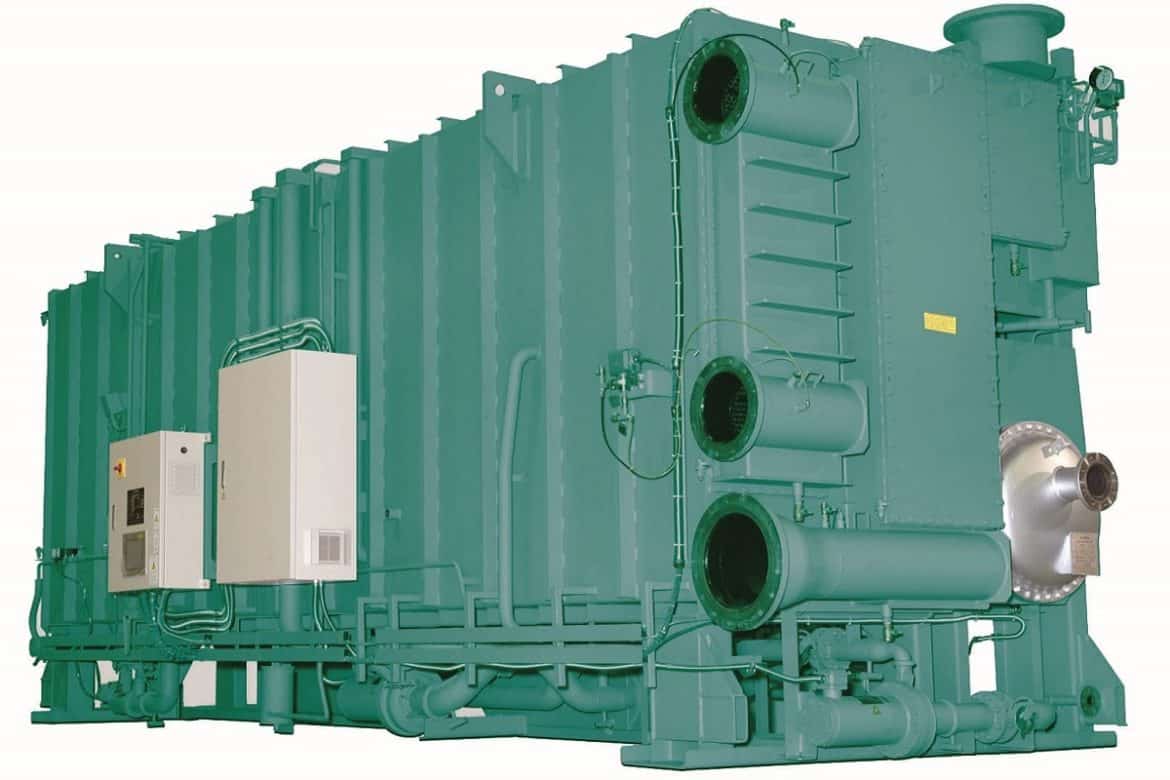

Промышленный абсорбционный чиллер YORK.

Абсорбционный чиллер

Абсорбционный чиллер или АБХМ имеет отличный от других видов принцип работы. В его конструкции отсутствует компрессор, а давление внутри системы повышается за счет внешних источников тепла. Такое оборудование может использовать низкотемпературную тепловую энергию.

Подробнее о функционировании абсорбционных чиллеров читайте в статье «Принцип работы АБХМ».

В последнее время производители ведут разработки холодильных машин малой мощности, которые можно было бы использовать в быту. Уже существуют опытные модели, но их стоимость слишком велика. Прогнозируется, что через 10-15 лет можно будет установить абсорбционный чиллер для обеспечения микроклимата в частном доме.

Промышленный абсорбционный чиллер YORK.

Вспомогательное оборудование для систем охлаждения

Насосные станции

Насосная станция состоит из одного или нескольких циркуляционных насосов, накопительного бака и расширительного бака. На циркуляционных насосах может быть установлен частотный преобразователь, для плавной регулировки производительности. Для предотвращения передавливания насосов в процессе работы, на подаче установлены обратные клапана. Накопительный бак служит для компенсации температурных колебаний. Расширительный бак служит для компенсации температурных расширений теплоносителя. Циркуляционные насосы устанавливаются на раму. Насосная станция может быть оборудована коллекторами из пластика, стали или нержавеющей стали. Также устанавливается панель управления, для управления работой циркуляционных насосов.

Работа насосной станции

Работа насосной станции основывается на поддержании необходимого расхода жидкости и напора. Давление в контуре поддерживается в автоматическом режиме путем введения уставки на контроллере насосной группы. Станция оснащается двумя датчиками давления (на входе и на выходе). В связи с этим, можно выбрать различные алгоритмы работы:

  • Работа на поддержание давления на выходе (работа по датчику на нагнетании).
  • Работа на поддержание постоянства перепада давления в системы (идет сравнение сигнала обоих датчиков и поддержание в контуре перепада давления).

Насосную станцию можно подключить двумя способами:

  1. Установка на нагнетании на потребитель
  2. Установка на обратном трубопроводе с потребителя

Выбор способа подключения зависит от принципиальной схемы охлаждения, требования по параметрам давления на потребителе, типа контура.

Пластинчатый теплообменник принцип работы

Принцип работы пластинчатого теплообменника базируется на правилах термодинамики: передачи тепла от более нагретого тела менее нагретому телу. Жидкости циркулируют через пластины. И не перемешиваются между собой.

Как работает чиллер с воздушным охлаждением

Наиболее распространены системы с воздушным охлаждением, такие системы можно увидеть на крышах больших производственных зданий.

Существует два вида такого оборудования: с наружным выносным конденсатором и внутренним встроенным конденсатором. В первом варианте конденсатор соединен магистралью, по которому циркулирует фреон и находится на большом расстоянии от основного блока. Они стоят дорого, но при этом внутренний блок можно установить в помещении, этим они будут удобны в обслуживании.

Чиллеры со встроенным конденсатором монтируют снаружи здания, чаще всего на крыше, он представлен в виде моноблока. Стоимость их гораздо ниже, но и обслуживание затруднительно.

Системы с выносным конденсатором больше подвержены внешним факторам: осадкам и механическим повреждениям. Соответственно они обладают и небольшим сроком эксплуатации.

Охлаждать всегда

Основная задача любого холодильного агрегата — получение холода в искусственных условиях, то есть там, где это невозможно сделать за счёт природы (фрикулинга). Понятно дело, что охладить воду зимой, с глубоким минусом на улице, не составит особого труда. Но что делать летом, когда температура окружающего воздуха намного выше необходимой нам? Здесь на помощь приходит чиллер. Принцип работы его основан на использовании специальных сред, создаваемых определенными веществами (хладагентов). Они обладают способностью отбирать теплоту от другой среды (то есть охлаждать её) при кипении, переносить и выделять её в иную среду при конденсации. При работе холодильного цикла такие хладагенты изменяют своё фазовое (агрегатное) состояние с жидкого на газообразное и обратно.

Разновидности оборудования

Есть холодильные машины двух видов — с воздушным и водяным охлаждением конденсатора. Кроме того, существует чиллер, серьезно отличающийся принципом работы. Это абсорбционная модель.

Агрегаты с воздушным охлаждением

Такие чиллеры являются более популярными. Их обычно устанавливают на крышах крупных зданий. В этом случае используют возможность теплообмена между воздухом и хладагентом. Подвидов этих чиллеров существует тоже два. Есть устройства, в которых конденсатор вынесен наружу. В другом оборудовании он встроен в прибор.

  • Модели с выносным конденсатором. В них конденсаторный блок находится на некотором удалении от чиллера. Связаны оба элемента медной магистралью, в которой циркулирует хладагент. Плюс устройств — удобство, так как модуль с конденсатором можно установить в помещении. Минус — более высокая цена.
  • Чиллеры с внутренним, встроенным конденсатором. Эти модели являются моноблоками, так как все элементы находятся в одном корпусе. Их обычно монтируют на крыше здания. Недостатком такого оборудования считается сложность обслуживания, а достоинством — более низкая цена.

Если сравнивать оба вида по срокам эксплуатации, то победителями выйдут вторые модели. Выносной конденсаторный модуль в большей степени подвержен воздействию внешних факторов. Он быстрее выйдет из строя из-за осадков или механических повреждений. Отдельная магистраль — еще одно слабое звено.

Устройства с водяным охлаждением

В этом случае для переноса тепловой энергии используется любой источник. Им может стать бассейн, пруд, река либо другой водоем. В чиллерах с водяным охлаждением конденсатор тоже находится на расстоянии: его погружают в воду.

Данное оборудование менее зависит от температуры окружающей среды, поэтому его хладо- или теплопроизводительность более высока. Причина — большая теплоемкость воды, способность более эффективно отдавать/отбирать тепловую энергию.

Разница особенно ощутима при экстремально высоких/низких температурах. Принцип работы этих агрегатов не отличается от функционирования предыдущих устройств. Отличие только в среде, в которой находятся их конденсаторы.

Абсорбционные чиллеры (АБХМ)

Данные агрегаты кардинально отличаются от своих традиционных «соперников». В этих приборах не используется компрессионный способ переноса тепловой энергии, поэтому в роли хладагента выступает слабая смесь, состоящая из воды и, например, бромида лития. Двигаясь по холодильному контуру, эти компоненты непрерывно взаимодействуют. Они либо смешиваются, либо разъединяются.

Отличие от обычных чиллеров

Отличие не только в циркулирующей жидкости и ее свойствах. В абсорбционных чиллерах другой источник энергии. Если в обычных приборах для работы главного «вечного двигателя» — компрессора — необходимо электричество, то в АБХМ используется любой вид тепловой энергии. Пример — та, что выделяется на каком-либо этапе производства, является побочным эффектом.

Основные элементы абсорбционного оборудования — абсорбер, генератор, испаритель, конденсатор, насос. В составе приборов есть дополнительные элементы: это система автоматики, вентили — дросселирующие, запорные, соленоидные. В одноконтурных чиллерах используется один генератор, в двухконтурных — два.

Принцип работы

Отличие этих моделей от обычных устройств — возможность работы только в одном режиме, на охлаждение. Сначала смесь воды и бромида нагревается в абсорбере. В процессе большая часть воды выкипает, а затем по магистрали поступает в конденсатор. В нем пары жидкости быстро охлаждаются, отдают тепло и конденсируются.

Затем конденсат следует в испаритель, где снова становится паром. Эту субстанцию поглощает бромид лития, который поступает из генератора. После поглощения и смешивания компонентов образуется слабая смесь. Она подается в генератор с помощью насоса, потом «круговорот» продолжается.

Однако в последнее время производители занимаются разработкой компактных моделей, которые можно будет приобретать для кондиционирования частных домов. Есть уже первые, экспериментальные модели, но цена их пока очень высока.

Это интересно: Узел прохода вентиляции через кровлю: варианты и правила сооружения

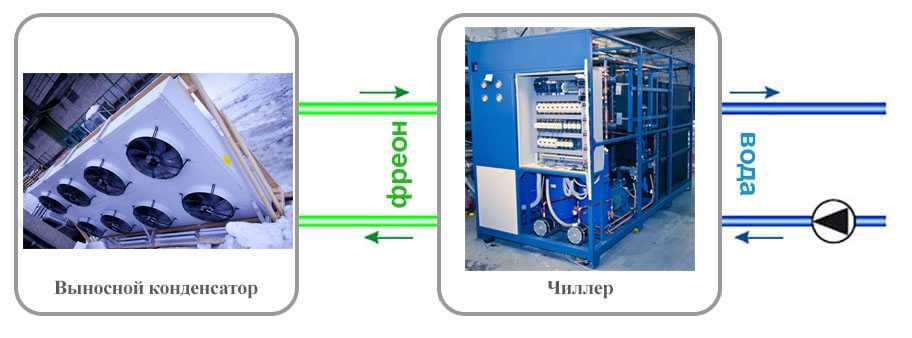

Чиллер с выносным конденсатором

Основные преимущества:

  • возможность круглый год использовать воду;
  • высокий КПД работы за счет отсутствия контура с гликолем и промежуточного теплообменника;
  • более тихая работа чиллера из-за того, что нет шума от работающих вентиляторов конденсатора;
  • при работе не выделяется тепло в помещение;
  • холодильный модуль устанавливается в теплом помещении — это удобно для обслуживания. При установке чиллера с выносным конденсатором необходимо учитывать, что существуют ограничения по длине хладоновых трасс между чиллером и конденсатором. Длина трассы между блоками должна быть не более 15 метров. При дополнительном оснащении возможен вынес до 50 метров.

Схема чиллера с выносным конденсатором и зимним пуском

Спецификация

  1. Компрессор Danfoss
  2. Реле высокого давления КР
  3. Клапан запорный Rotolock
  4. Маслоотделитель OUB
  5. Клапан обратный NRV
  6. Клапан дифференциальный NRD
  7. Регулятор давления конденсации KVR
  8. Кран шаровой GBC
  9. Конденсатор воздушного охлаждения
  10. Кран шаровойGBC
  11. Клапан обратный NRV
  12. Ресивер линейный
  13. Клапан запорный Rotolock
  14. Фильтр-осушитель DML
  15. Стекло смотровое SG
  16. Клапан соленоидный EVR
  17. Катушка для клапана соленоидного Danfoss
  18. Клапан терморегулирующий ТЕ
  19. Испаритель пластинчатый паяный тип В (Danfoss)
  20. Фильтр-осушитель DAS/DCR
  21. Реле низкого давления КР
  22. Клапан запорный Rotolock
  23. Датчик температуры AKS
  24. Реле протока жидкости FQS
  25. Щит электрический

Стадия испарения абсорбционных охладителей

Обратитесь к рисунку-2 для схематического объяснения процесса абсорбционного охлаждения. Подобно механическому охлаждению, цикл «начинается», когда жидкий хладагент высокого давления из конденсатора проходит через расширительный клапан (1, на фиг.2) в испаритель низкого давления (2, на фиг.2) и собирает в испарителе Отстойник.

При этом низком давлении небольшое количество фреона начинает испаряться. Этот процесс испарения охлаждает оставшийся жидкий хладагент. Аналогичным образом, передача тепла от сравнительно теплой технологической воды к охлажденному в настоящее время хладагенту приводит к тому, что последний испаряется (2, на фиг.2), и результирующий пар подается в абсорбер нижнего давления (3, На фиг.2). По мере того как технологическая вода теряет тепло к хладагенту, его можно охладить до значительно низких температур. На этой стадии охлажденную воду фактически получают путем испарения фреона.

Виды охлаждающих машин

Классифицируют чиллеры по таким параметрам:

  1. По способу охлаждения конденсатора. Одни агрегаты выполняют охладительную функцию с помощью воздуха, а другие — воды. Работа первого типа машин имеет сходство с действием кондиционера. О работе и разновидностях кондиционеров читайте здесь. Водяные чиллеры имеют конструкцию более простую: жидкость отдает тепло в охладителе. Этот агрегат бывает меньший за размером и дешевле, но для его работы следует наладить подачу воды;
  2. По виду охлаждающей жидкости. В ее роли может выступать не только вода, но и гликоль или тосол;
  3. По виду вентилятора. В составе этой техники, работающей на воздухе, используются вентиляторы осевого или центробежного типа;
  4. По типу установки. Модели со встроенным конденсатором имеют вид моноблока, который монтируют на улице. С выносным конденсатором — он соединяется с агрегатом с помощью фреоновой трассы;
  5. По наличию теплового насоса. Агрегаты с ним могут быть использованы и для обогрева воздуха в помещении. Это чаще всего квартирные чиллеры — их эксплуатируют на протяжении всего года.

Преимущества использования

Использование чиллера в частном доме имеет ряд существенных преимуществ:

  • Возможность отопления всех помещений зимой и охлаждения воздуха в летний зной.
  • Максимальная степень энергосбережения при работе системы на разных уровнях нагрузки.
  • Простота эксплуатации.
  • Возможность установки индивидуальных параметров микроклимата для каждой комнаты.
  • Отсутствие необходимости установки громоздких радиаторов.
  • Создание комфортного микроклимата в считанные минуты.

Для того чтобы получить ожидаемый результат от работы чиллера, его установку следует доверить опытным специалистам. Эксперты помогут правильно определиться с моделью и его мощностью для того чтобы вы могли создавать приятный микроклимат в доме в любую погоду с минимальными затратами электроэнергии.

Устройство чиллера

На схеме ниже — приведено изображение компактной машины по охлаждению воды — чиллер устройство, моноблочного исполнения в частично разобранном виде (сняты защитные боковины корпуса). На этом изображении хорошо видны все, указанные в схеме данной водоохлаждающей машины элементы, а так же элементы водяного контура, не попавшие в принципиальную схему (водяной насос, реле протока на трубопроводе подачи хладоносителя потребителю, водяной фильтр, манометр измерения напора хладоносителя, накопительная емкость для воды, фильтр на водяной линии).

Питер Холод — поставщик Промышленных водоохладителей и машин для систем кондиционирования. Мы готовы разработать и создать для вас чиллеры, подходящие для реализации ваших профессиональных задач. Также мы производим сервисное обслуживание, ремонт и автоматизацию чиллеров. Если вы желаете дистанционно управлять собственным оборудованием, или хотели бы защитить его от распространенных проблем, автоматика чиллеров позволит вам добиться всех этих целей. Наша команда готова к реализации проектов любого объема и сложности. Просто свяжитесь с нами удобным для вас способом, и мы проконсультируем вам по любом интересующему вопросу.

Чтобы создать у себя в доме комфортные условия летом, мы стремимся охладить воздух в жилище, устанавливая кондиционеры. Когда надо снизить температуру в 2 или 3 комнатах, мы ставим столько же охладителей или сплит-систем. А что делать, если нужно поддерживать прохладу в большом частном доме, да еще и с двумя или тремя этажами? Для таких целей вместо кондиционеров используется климатическая система чиллер-фанкойл. О том, что это такое и как это работает, пойдет речь в данном материале.

Современная система чиллер – фанкойл призвана поддерживать температурный режим внутри всего здания круглогодично. То есть, система может обеспечивать как охлаждение, так и нагрев воздушной среды. При этом температура в комнатах может регулироваться в соответствии с пожеланиями домовладельца. В летнее время главную роль здесь играет охлаждающее устройство – чиллер. Его задача – выработать холод и подать его внутрь здания, используя трубопроводы с хладоносителем, что зимой играет роль теплоносителя.

В качестве хладоносителя выступает, как правило, обычная очищенная вода, реже – незамерзающее вещество – этиленгликоль. Последний по своей теплоемкости не уступает воде, оттого успешно применяется вместо нее как в системе хладоснабжения, так и отопления. Далее, по трубам вода с низкой температурой поступает в другой теплообменный агрегат – фанкойл, установленный в каждом помещении. В его теплообменнике вода нагревается, передавая свой холод воздуху комнаты, после чего возвращается обратно в чиллер.

По сути, основные элементы системы чиллер-фанкойл напоминают детали кондиционера, — наружный блок (чиллер), внутренний блок (фанкойл) и соединяющие их трубопроводы с хладагентом. Только вместо фреона по трубам течет вода, а внутренних блоков может быть сколько угодно, это зависит от холодопроизводительности чиллера.

Поскольку работа чиллера зависит от потребности в холоде, а она непостоянна, то в промежуточном гидравлическом модуле схемы имеется емкость – аккумулятор для хладоносителя, а для компенсации теплового расширения воды к трубопроводу подачи подключен расширительный бак. Необходимость в насосе для перекачки хладоносителя очевидна, что и показано на схеме.

Соединение чиллера и фанкойлов через гидравлический модуль

Как было сказано выше, данная климатическая система относится к воздушным и в зимнее время может работать на обогрев помещений, только хладагент, охлаждающий воздух, становится теплоносителем и нагревается котельной установкой. Благодаря этому подобные схемы задействованы для поддержания микроклимата в зданиях крупных торговых центров, кинотеатров и прочих строениях с большими габаритами.

Абсорбционный чиллер фанкойл

Абсорбционные приборы отличаются от стандартных чиллеров строением и схемой эксплуатации. Принцип работы абсорбционного чиллера основывается на использовании раствора бромида лития (LiBr), который поглощает испарения внутри агрегата, переходя в состояние разбавленного вещества. Полученный раствор отправляется в генератор, где нагревается и выпаривается под воздействием пара или выхлопных газов. Раствор бромида лития (LiBr) возвращается в свое прежнее состояние, и направляется к своим истокам – в абсорбер. Тем временем полученный пар из воды подходит к конденсатору, чтобы замкнуть цикличный процесс и повторить процедуру вновь. Аппараты на абсорбционной системе охлаждения используются в производственных сферах для выполнения масштабных работ.

Разновидности чиллеров и их описание

По виду теплоносителя чиллеры разделяются на:

  • пропиленгликолевые;
  • этиленгликолевые;
  • водные.

Устройства снабжены системой микропроцессорного специализированного контроля. К каждой модели чиллеров всегда есть возможность подобрать доп. оборудование, а это предоставляет возможность монтировать оснащение в каком угодно месте.

Компрессорно-конденсаторные приспособления при этом спроектированы с учетом самых последних технических и инженерных разработок, вследствие чего оборудованы микропроцессорным контролем, малошумными вентиляторами и специальными спиральными компрессорами.

Применяемый хладагент (HFC-407°C) абсолютно безвреден и не проявляет ни малейшего отрицательного воздействия на озоновый слой.

Дополнительно разработанный испаритель в форме пластинчатого теплообменника даёт возможность максимально рационализировать термодинамические характеристики оборудования. Устройства наделены защитной системой калорифера от промерзания во время, когда это оборудование не подключено к работе.

Малогабаритные модули монтируются на базовой раме, который включает в себя все составляющие, необходимые для старта и эксплуатации оборудования.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Все элементарно просто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
