Чем и как запаять алюминиевый радиатор

Сварка, как метод ремонта радиатора

В домашних условиях применять сварку для ремонта радиаторов затруднительно. Для этого требуются особые навыки и специальное сварочное оборудование. В противном случае тонкий металл стенок будет прогорать, и вместо ремонта радиатор может полностью придти в негодность.

Холодная сварка

Под холодной сваркой понимают соединение материалов при помощи специального клея. Обычно это двухкомпонентный клей на основе мастик, эпоксидных составов, металлических порошков для укрепления структуры соединения, присадок.

Технологический процесс ремонта радиаторов практически для всех типов холодной сварки приблизительно одинаков. Предварительно место ремонта очищается при помощи растворителя и наждачной бумаги. Затем компоненты клея тщательно смешиваются (мастика разминается). После этого состав наносится на место ремонта, оставляется в теплое место.

Чтобы увеличить надежность холодной сварки обычно выполняют объемный ремонт. Для этого ограничивают вытекание клея из соседних зон и с обратной поверхности радиатора. Создается своеобразная «чаша», куда заливается клей. Это позволяет увеличить надежность соединения. При тепловом расширении блокируется утечка антифриза.

Особенностями эксплуатации автомобиля после выполнения холодной сварки является необходимость в течение месяца периодического контроля места ремонта. Радиатор в процессе эксплуатации подвергается большим механическим, термическим, химическим нагрузкам. Место склеивания может разрушиться, треснуть, там могут произойти нежелательные химические реакции.

Радиатор в первую очередь отвечает за охлаждение двигателя. Его исправность – непременное условие работоспособности двигателя.

Здесь вы узнаете:

С развитием технологий на смену чугунным и стальным батареям пришли более легкие биметаллические и алюминиевые радиаторы. Если биметалл не слишком требователен к используемой в качестве теплоносителя жидкости, то в алюминиевых аналогах из-за нарушения состава воды может образоваться трещина. В возникшей ситуации не всегда есть деньги, чтобы приобрести новую батарею. Остается один выход – запаять алюминиевый радиатор самостоятельно. Но пожалуй, сложность ремонта – это единственный недостаток алюминиевых батарей. В остальном они отличаются от своих аналогов крайне малым весом, универсальным дизайном, высокой теплоотдачей и приемлемой ценой.

В случае алюминия

При повреждении алюминиевых радиаторов, ремонт будет несколько сложнее. Проблема заключается в том, что алюминий качественно спаять очень сложно. На поверхности материалов очень быстро образуется оксидная пленка, которая препятствует прилипанию припоя. В последнее время радиаторы, целиком изготовленные из алюминия, не применяют, а используют конструкции выполненные наборным способом из алюминиевых трубок, впрессованных в корпуса пластмассовых бачков.

Если же всё-таки возникла необходимость пайки алюминия, можно воспользоваться специально приготовленным для этого флюсом. Он представляет собой канифоль, в которую при застывании добавлены металлические опилки. Пользоваться таким флюсом надо быстро и умело. Можно купить специальный флюс для алюминия и подходящий припой, например, кастолин. Флюсовый состав наносят на предварительно разогретую поврежденную поверхность и после этого расплавляют паяльником.

Осуществляя поступательные движения, жалом зачищают алюминиевую поверхность. При этом металлические стружки и опилки, находящиеся в составе флюса, действуют как абразив, снимая загрязнение и оксидную пленку. Канифоль при этом сразу же покрывает очищенное место, не допуская к нему кислород. Далее пайка происходит так же, как и в случае с деталями из меди.

Ремонт деталей системы охлаждения

Кроме радиатора, в процессе охлаждения двигателя участвуют еще очень много узлов и деталей. Это и термостат, и радиатор отопления салона, и много других. Все они соединяются различными резиновыми и пластиковыми трубками и шлангами. В условиях постоянной вибрации и колебаний температуры (особенно зимой), изделия из пластика могут ломаться. Если возникла трещина в пластмассовом корпусе, а сам материал вокруг нее крепкий, можно заклеить трещину двухкомпонентным бензо- маслостойким клеем.

Менее ответственные пластиковые детали, которые не работают под давлением (кронштейны, подставки), можно отремонтировать, применив пайку. Для этого достаточно разогреть паяльником верхний слой полимера на стыках обеих частей детали, плотно прижать их друг к другу после этого и дождаться остывания.

В процессе работы двигателя система охлаждения подвергается нагрузкам различного характера. В результате действия разрушающих факторов появляются различные повреждения.

Для ремонта системы охлаждения требуется пайка элементов. Процесс пайки проводится по определенной технологии. Для качественной пайки нужны особые инструменты и материалы.

О том, как правильно запаять радиатор охлаждения, и какие материалы для этого необходимы, расскажет наша статья.

Особенность батарей

Когда радиаторы начинают течь, существует два способа устранения нарушений. Их можно запаять или заклеить. Пайка алюминиевого радиатора – процедура сложная ввиду химических свойств этого металла.

При соприкосновении с кислородом алюминий окисляется, и на его поверхности образуется тонкая оксидная пленка. Это во всех отношениях полезное покрытие защищает металл от коррозии при столкновении с кислородом, но с другой стороны, он же не дает качественно произвести пайку, во время которой необходим контакт припоя с его поверхностью.

Если не создать прямого контакта металла с припоем, то заделанное отверстие или трещина в скором времени опять дадут течь. Иногда возле некачественного припоя образуются новые трещины, что только усугубляет состояние радиатора.

Чтобы получить нужный результат, оксидную пленку придется удалить, но если это сделать без специальных приспособлений, то металл при соприкосновении с кислородом вновь ее образует, так что вместо того, чтобы паять, придется все время ее удалять.

Чтобы разорвать этот круг, были придуманы специальные растворы для пайки алюминия, которые называются флюсами.

Они обладают следующими способностями:

  1. В основе такого средства органические и неорганические компоненты, которые способны не только разрушать защитную пленку на металле, но и пресекать ее появление.
  2. Они предотвращают растекание припоя по остальной поверхности, локализуя его исключительно на обрабатываемом месте.
  3. Подобный флюс не вступает в химическую реакцию с припоем, обеспечивая качественную пайку.

Таким образом, на вопрос, можно ли запаять алюминиевый радиатор, ответ однозначный: «да» при условии, что под рукой есть подобное средство.

Чтобы работа была выполнена правильно, особенно если предстоит все делать самостоятельно, необходимо подготовить следующие инструменты:

  • паяльное устройство;
  • горелку;
  • специальную емкость для разогрева припоя;
  • наждачную бумагу.

В качестве припоя можно использовать железные опилки, канифоль или оловянно-свинцовую смесь.

Пайка металлов

Способ ремонта в домашних условиях выбирают в соответствии с материалом изготовления узла автомобиля.

Медные радиаторы

Чтобы заварить деталь своими руками, выполняют следующие действия:

  1. Подготавливают поверхности, очищая их от пыли и жира. Укладывают медный радиатор на твердую горизонтальную поверхность.
  2. Прогревают обрабатываемый участок строительным феном. Это придает металлу мягкость и пластичность.
  3. На место течи тонким слоем наносят жидкую канифоль. Не давая материалу остыть, поверх накладывают нужный объем припоя. Его распределяют по поврежденной области, используя нагретый паяльник. Канифоль обеспечивает хорошее сцепление присадочного материала с основанием.

Особенности работы с алюминием

На поверхности любого изделия, изготовленного из этого металла, появляется оксидный налет, разрушающийся при высокой температуре. Пока пленка не растворится, спаять алюминиевые элементы не получится. Для устранения пробоин в радиаторе, выполненном из алюминия, применяют такие инструменты и материалы:

  • паяльник мощностью более 100 Вт;
  • металлические опилки;
  • канифоль;
  • оловянно-свинцовый припой.

Для устранения течи проводят следующие действия:

  1. Демонтируют радиатор, сливают охлаждающую жидкость. Очищают внутренние поверхности от накипи, используя специальное средство. Раствор заливают в полость детали, через некоторое время удаляют вместе с растворенными загрязнениями.
  2. Очищают и обезжиривают наружные поверхности. Просушивают элемент строительным феном. Перед тем как запаять радиатор, снимают оксидный налет механическим способом, применяя напильник или железную щетку. Если этого не сделать, качество шва будет низким.
  3. Смешивают канифоль со стальными опилками, наносят состав на ремонтируемые области радиатора из алюминия. Посредством разогретого жала паяльника равномерно наносят припой.

Ремонт латунного радиатора

Процесс запайки детали из этого материала практически не отличается от ремонта медных элементов. Перед началом работы поверхности очищают от загрязнений, обезжиривают. Для прогрева используют промышленный фен.

При работе с этим металлом применяют 2 вида флюса:

  1. На 2 части порошкообразной канифоли берут 1 долю стальных опилок. Их добывают путем трения напильника о металлическую поверхность. Компоненты помещают в емкость из огнеупорного материала, прогревают горелкой, перемешивают, охлаждают.
  2. 10% криолита, 56% KCl, 7% NaCl, 4% Na2SO4 и 23% LiCl. Все компоненты измельчают, перемешивают. Флюс хранят в темном месте в закрытой таре.

Электрическое устройство для пайки латуни не подойдет. Его заменяют паяльником, нагреваемым в печи. Припой доставляют путем подачи оловянного прутка.

Основные методы устранения течи

Перед началом ремонтных работ следует определиться со способом реставрации. Чаще всего повреждения устраняют при помощи:

склеивания. Этот способ выбирают для ликвидации незначительных трещин

Для успешного решения проблемы обращают внимание на состав клея: вещество должно быть подобрано соответственно материалу, из которого состоит корпус радиатора;
холодной сварки. В состав клеящей массы входит эпоксидная смола и добавки в виде железа и иных соединений

Ремонт при помощи холодной сварки происходит качественно и быстро. Несмотря на простоту применения, за короткий срок можно ликвидировать протечку образованием надежного шва в месте трещины.

Как надежно заделать трещину на пластике радиатора своими руками.


В некоторых случаях возможно сэкономить и поверх клея использовать расплав водяной ПВХ-трубыИсточник Avtodrive16.ru

Подготовка поверхности

Ремонт производят на чистой поверхности. Для ликвидации следов жира и частиц пыли используют влажную тряпку, с помощью которой протирают деталь. Известно, что спиртосодержащие жидкости лучше всего справляются с этой задачей. Излишнее давление и трение в месте поломки может привести к расширению трещины.

Применение клея

Для ремонта пластикового радиатора подходят только двухкомпонентные клеевые смеси. Они отлично справляются с ситуациями, когда трещина в радиаторе достаточно велика или нет возможности соединить части корпуса из-за нехватки мелких осколков. Если устраняется небольшая трещина — достаточно просто смешать компоненты клея и нанести его на трещину в два слоя.


В некоторых случаях трещина появляется в труднодоступном месте. В этом случае герметик наносится по всей длине радиатораИсточник Chebo.pro

При значительных повреждениях или полном отсутствии частей пластика ремонт выполняют поэтапно. На корпус наносится клеевой состав, затем мастер дожидается высыхания. Процедура повторяется несколько раз для формирования нескольких защитных слоев. Для заделки крупных трещин каждый слой присыпается специальным полимеризующим порошком — ускорителем твердения. При применении гранулированного клея его частицы засыпают в трещину, а после наносят жидкий компонент. Такая пропитка обеспечит надежную адгезию вещества с корпусом радиатора.

Холодная сварка

Данный клеящий состав на основе эпоксидной смолы отлично справляется с ремонтом любых пластмассовых деталей — достаточно нанести клеевой состав и дождаться полного высыхания. Холодную сварку также можно использовать в качестве дополнительного защитного слоя, поверх заплатки из обычного двухкомпонентного клея.


Для устранения течи на стыке патрубка лучше всего применить холодную сваркуИсточник B2b-instrument.ru

Финальный этап

После завершения процедуры склейки, обязательно производят зачистку корпуса. Шлифовка при помощи наждачной бумаги вернет детали первоначальный внешний вид. После этого радиатор готов к использованию по назначению.

Внутренний ремонт радиатора с помощью химических средств

В продаже встречаются специальные составы, при помощи которых можно восстановить герметичность радиатора без лишних усилий. Такая химия представляет собой порошок, засыпаемый внутрь радиатора. Под воздействием воды и высокой температуры частицы состава разбухают и герметизируют незначительные трещины в корпусе. В автомагазинах такое средство известно как «порошковый восстановитель радиатора».

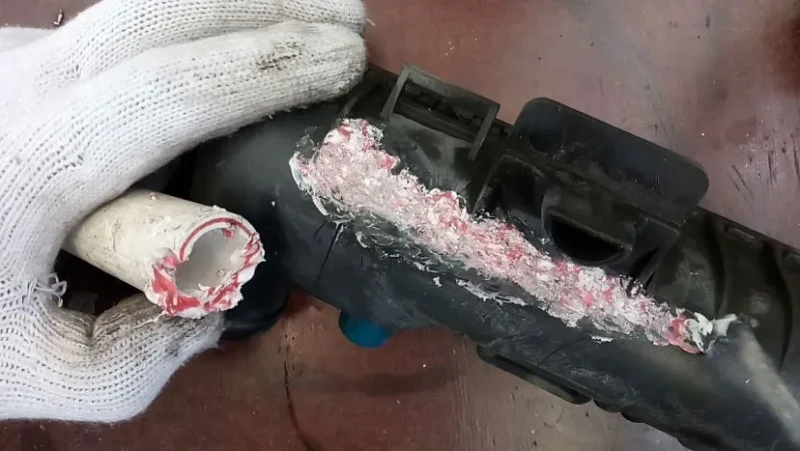

Внешний вид герметизирующей заплатки из двухкомпонентного клеяИсточник Drive2.ru

Еще до изобретения специальных средств владельцы машин использовали для подобных целей горчичный порошок. Этот способ ремонта можно назвать самым эффективным среди народных методов борьбы с протечками. Действие горчицы аналогично работе герметика.

Несмотря на кажущуюся практичность, его применение может грозить поломкой, поскольку вещества, входящие в состав порошка, предназначены в первую очередь для цельнометаллических радиаторов. Периодически такие средства провоцируют серьёзный засор, что грозит дорогостоящей промывкой всей системы.


Устранение столь серьёзного повреждения посредством вклеивания отколовшегося куска пластмассы может рассматриваться только в качестве временного решенияИсточник Kinf.ru

Как заклеить радиатор автомобиля.

Медь или алюминий?

Для качественной пайки неисправных автомобильных радиаторов, нужно узнать, из чего они сделаны. Современные устройства делают из алюминия, меди или пластика.

Проще всего различить материал по цвету:

  • медь: красно-коричневый;
  • алюминий: сероватые оттенки.

Пластик, используемых для радиаторов, как правило, черного цвета.

Медь достаточно легко запаять в условиях домашней мастерской или гаража. Пайка прохудившихся алюминиевых радиаторов автомобилей осложняется рядом его физико-химических особенностей.

Ремонтируем радиатор

Пайка медных радиаторов потребует подготовить следующее:

  • электропаяльник большой мощности либо газовая горелка;
  • правильно подобранный припой;
  • флюсовая паста;
  • абразивная бумага;
  • плоскогубцы;
  • растворитель для обезжиривания;
  • ветошь.

На этапе подготовки изделие очищают от механических загрязнений и тщательно просушивают. Для ускорения просушки можно продуть его через один из патрубков сжатым воздухом под небольшим давлением. Место протечки зачищают абразивной бумагой. Если рядом находятся ламели, их аккуратно обрезают. На место пайки наносят флюсовый состав и дают ему подсохнуть.

В качестве источника тепла используют мощный паяльник либо портативную газовую горелку. Электропаяльник может питаться от сети или от аккумуляторной батареи. Припой кладут на место пайки и прогревают пламенем так, чтобы он расплавился и затек в трещину или отверстие. Если с первого раза расплавленный припой не смачивает металл и не затекает в щель, потребуется повторно зачистить поверхность и наложить флюс.

После ремонта теплообменник проверяют на герметичность тем же способом, что и при диагностике.

В чем заключается сложность пайки алюминия?

На поверхности любой алюминиевой детали быстро возникает слой, состоящий из оксидов с высокой температурой плавления. Эта температура втрое выше, чем у самого металла. Пока эта пленка не разрушена — паять алюминиевые детали бессмысленно.

Для ремонта алюминиевого радиатора понадобится:

  • удалить с поверхности окисный слой:
  • повысить текучесть припоя;
  • снизить коэффициент поверхностного натяжения;
  • предотвратить повторное возникновение окисного слоя.

Этого добиваются механической обработкой поверхности и применением специально подобранных флюсовых составов.

Материалы и инструменты

Чтобы починить алюминиевый теплообменник, потребуется:

  • паяльник большой мощности (не менее 100 ватт);
  • оловянно-свинцовый (ПОС) или оловянно-висмутный(ПОСВ) припой;
  • канифоль;
  • огнестойкая плавильная емкость.

Потребуется также проволочная щетка для зачистки, ручная или насадка для дрели.

Как найти место протечки в системе охлаждения

Неисправности системы охлаждения выявляют в процессе технического обслуживания и ремонта автомобиля.

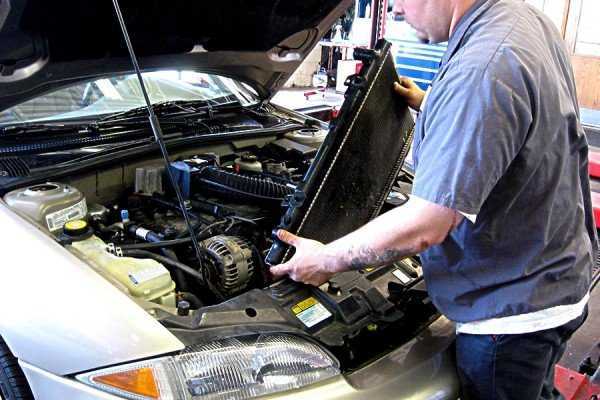

Для выявления повреждений радиатор снимают с места установки. Через специальное отверстие сливают теплоноситель в заранее приготовленную емкость. Для слива теплоносителя устройство несколько раз переворачивают и встряхивают.

Для обнаружения протечек используют два основных способа:

  • визуальный;
  • инструментальный.

Инструментальный метод проводится с помощью различного диагностического оборудования. При обнаружении протечки аппаратура издает световой и звуковой сигнал.

Всегда ли возможен ремонт

Течь в радиаторе, обнаруженная на ранней стадии, легче отремонтировать, поскольку причиной поломки является маленькая трещина. Выявленный вовремя изъян проще устраняется, а восстановленное устройство прослужит еще не один год.


Для армирования клеевого слоя возможно применение простых пластиковых пластмассовых сетокИсточник Samsvar.ru

Однако иногда ремонтировать радиатор нерентабельно, потому что замена детали на новую обойдется дешевле и сэкономит время. Установка нового радиатора неизбежна, если:

  • деформация произошла по причине автомобильной аварии;
  • течь возникла из-за химической коррозии корпуса. Пластик с такими следами повреждений не восстановить;
  • протекание произошло в месте стыка радиатора и соединительной трубки.

Нецелесообразный ремонт – зря потраченное время. К тому же стоимость устранения протечки может превысить цену новой детали.

Определение места повреждения

Автомобильные радиаторы подвержены наибольшему риску повреждения, так как работают в условиях температур с разными знаками, под воздействием сильных вибраций. Не исключены и случаи механического повреждения таких устройств.

Реже ремонтируют радиаторы кондиционеров, которые используются в роли конденсоров и испарителей. Но такие случаи тоже бывают. Очень неприятно, когда вдруг в шикарном авто в жаркое время года внезапно перестанет работать климат-контроль.

Одним из наиболее эффективных и доступных способов ремонта является пайка радиаторов

При повреждении автомобильного радиатора очень важно своевременно выявить неисправность и попытаться ее устранить

Авторадиатор, входящий в состав системы охлаждения двигателя, является очень важным ее компонентом. Конструктивно это устройство представляет собой два вертикальных бачка, соединённых большим количеством тонких горизонтальных трубок. Циркулирующая в них охлаждающая жидкость посредством естественного теплообмена отдает тепло в воздух и остывает. Для улучшения теплоотдачи поверхности трубок, соприкасающиеся с окружающим воздухом, увеличивают. Для этого к ним припаивают тонкие металлические пластинки – оребрение.

Признаками повреждения радиатора является повышение температуры двигателя при работе, а также снижение уровня охлаждающей жидкости. Конечно, потеря жидкости может происходить и не только через радиатор, но чаще всего причиной является именно этот узел. Визуально крупные повреждения можно определить, наблюдая течь охлаждающей жидкости. Но на горячем двигателе сделать это будет довольно сложно, так как антифриз будет сразу испаряться. Некоторые составы окрашивают специальными пигментами, которые остаются на поверхности детали после высыхания, что помогает выявить место повреждения.

Если установлено, что течь произошла в радиаторе, а повреждения не видно, необходимо снять устройство с автомобиля, предварительно слив охлаждающую жидкость. После этого необходимо закрыть все отверстия, оставив одно, и подавать в него воздух под небольшим давлением, опустив радиатор в емкость с водой. По выходящим пузырькам воздуха можно будет определить расположение отверстия.

Основные причины потери герметичности радиатора, признаки, особенности ремонта

Потеря герметичности радиатора системы охлаждения может быть связана со следующими причинами:

  1. Естественный износ. Примерный срок эксплуатации радиатора составляет около 10-12 лет. В процессе износа устройства его внутренняя рабочая поверхность покрывается слоем накипи, отложений, образовавшийся в результате химических и термодинамических процессов. Стенки пластин и трубок радиатора утончаются. Так как в устройстве жидкость находится под давлением, возможны микротрещины, в результате которых жидкость начинает уходить из системы.


Учитывая, что размеры микротрещин небольшие, сильная течь в таком случае не наблюдается. Мокрые следы утечки могут пропадать после охлаждения двигателя и антифриза. Желательно сразу обнаружить последствия и место ухода жидкости. Чем быстрее в этой ситуации будет произведен ремонт, тем меньшее повреждение придется ремонтировать. Можно с успехом ремонтировать холодной сваркой.

  1. Заправка системы охлаждения водой. Замерзание в холодное время года. При незначительной утечке антифриза многие водители доливают в систему воду в ограниченном количестве. За теплый сезон эксплуатации автомобиля количество таких доливок может быть большим. В результате этого изменяется концентрация и характеристики антифриза. Зимой даже при незначительных отрицательных температурах он может замерзнуть. При этом происходит расширение объема. Радиатор может «разорвать».

Образовавшаяся при этом трещина обычно имеет большие размеры. Она может произойти в месте соединения пластмассовых и металлических элементов радиатора. В большинстве случаев такое повреждение устранить затруднительно.

  1. Заправка системы охлаждения некачественным антифризом. Избыточное давление. В большинстве современных двигателей охлаждающая жидкость находится под давлением. При этом температура кипения антифриза увеличивается более 100 градусов Цельсия. Это позволяет увеличить КПД двигателя. Если в систему залить некачественный антифриз, он может вскипеть при более низкой температуре. При этом возможно повреждение радиатора. Оно может быть небольшим. В таких случаях лучше применять ремонт методом пайки, так как он обеспечивает лучшие характеристики на предмет устойчивости к повышенному давлению. Пайку нетрудно выполнить в домашних условиях.
  2. Механическое повреждение. Такая неисправность может быть следствием:
  3. попадания в область радиатора посторонних предметов;
  4. ДТП;
  5. разрушения лопастей вентилятора;
  6. некачественного ремонта.

Читать дальше: Китайские автомобили в россии обзор цены

В зависимости от места и размеров повреждения для ремонта можно применять методы холодной сварки, пайки.

Мастер на все руки: как запаять радиатор в домашних условиях правильно

Радиаторы для рассеивания тепла охлаждающей жидкости, применяемые в автомашинах, являются одними из слабых мест в моторе, так как для обеспечения высокой эффективности теплоотдачи выполняются из тонколистового материала. Под действием агрессивных сред и вибрации они нередко начинают протекать в различных местах. Кроме того, они располагаются в лобовой части под декоративной решёткой и при столкновениях или попаданиях камней пробиваются в первую очередь.

Самое слабое место в моторе — радиатор

Поэтому ремонт радиатора охлаждения является достаточно востребованной услугой в автомобильных мастерских. Восстановление радиатора в основном представляет собой заделку дырок и трещин в его рубашке и трубах. При наличии навыков в пайке металла можно восстановить радиатор самостоятельно у себя дома или гараже.
