Рекомендации по выбору
Для правильного выбора вида вентиляционного дефлектора необходимо соотнести его возможности с погодными условиями, в которых он будет использоваться
После этого нужно выбрать конкретное устройство, обращая внимание на конструкцию и размеры
Также нужно точно знать диаметр трубы вентиляции, куда оно будет установлено.
В целом при выборе типа устройства обязательно нужно дать ответ на два вопроса: с какой целью нужно его устанавливать, и на какой объект это нужно сделать.
Также следует учесть коэффициент разрежения воздуха.
На сегодня лучшими видами устройств считаются:
- ротационные дефлекторы.
- Astato.
- насадка ЦАГИ.
Если финансы (и физические условия) позволяют, стоит присмотреться к более дорогим и сложным динамическим устройствам. Ведь только они позволят получить от вентиляционной системы максимальную эффективность.
А хорошая тяга — залог чистого и свежего воздуха, что пойдет на пользу любому помещению.
Самостоятельное изготовление
Итак, сделать дефлектор своими руками не очень сложно.
Для этого потребуется следующий инструмент и материал:
- Металл;
- Ножницы по металлу;
- Болты с гайками, или заклепки с клепочником;
- Линейка и какой-либо пишущий предмет;
- Картон с большой плотностью;
- Канцелярский нож.
Первым делом выполняются все расчеты, то есть замеряется высота трубы, а также ее диаметр, чтобы можно было установить будущие размеры нашего изделия.
Если нет уверенности в успехе, то сперва можно сделать макет из картона. Из этого материала своими руками делаются все элементы по отдельности.
Для изготовления необходим чертеж, но поскольку приведенный выше вполне сгодится, то можно все действия своими руками выполнять по нему.
Итак, сперва делается нижний цилиндр. Измерив диаметр трубы, можно установить и диаметр цилиндра.
Дальше делается конус. Для этого вырезается круглая деталь. Дальше с какой-либо стороны делается прорезь до самого центра. После этого один край заводится немного под другой для формирования конуса.
Таким образом проектируются и изготавливаются все детали.
Что касается соединения, то лучше всего делать своими руками при помощи клепок или же болтов и гаек.
Все детали между собой соединяются согласно схеме.
На следующем изображении показаны дефлекторы для вентиляционных систем, сделанные из картона.
Дефлекторы для вентиляционных систем из картона
Если речь идет об изготовлении вращающегося изделия своими руками, то тут все гораздо сложнее. Для нормального вращения движущейся части необходимы очень точные расчеты и очень точное изготовление, чего можно добиться только при наличии некоторого оборудования. По этой причине своими руками вращающийся дефлектор сделать очень проблематично.
Дефлекторы ЦАГИ: особенности конструкции, выгоды и недостатки применения
Схема такого устройства, как дефлектор ЦАГИ или подобного типа, во множестве создаваемых и в промышленных масштабах, и в полукустарных мастерских, и собственноручно для нужд приватного домовладения достаточно проста.
Дефлектор ЦАГИ состоит из простых деталей и его конструкция не отличается сложностью
Она составлена следующими элементами:
- нижним патрубком, который устанавливается на оголовке воздушного отвода (дымовой или вентиляционной трубы);
- диффузором – в виде усеченного конуса, прикрепленного к патрубку узким концом и расширяющегося в направлении верхней части. Конусовидным сужением диффузора обеспечивается изменение показателей воздушного потока;
- зонтом (верхним защитным колпаком), установка которого обеспечивает защиту от попадания в систему извне атмосферных осадков, пыли, листьев и прочего сора, мелких птичек и т. п.;
- кольцом – основным визуально воспринимаемым элементом устройства. Его устанавливают на внешней стороне диффузора, используя для этой цели кронштейны;
- обечайкой – внешней оболочкой приспособления;
- ножками, с помощью которых фиксируется зонт.
Выполняя расчет такого дефлектора, принимают во внимание некоторые ограничения, существующие относительно габаритов. Размеры дефлектора ЦАГИ ограничиваются величиной внешнего диаметра воздушного отвода, который не может быть менее 100 мм и более 1250 мм (размеры находятся в соответствии с нормами СНиП 41012003)
Конструкцией устройства достигаются несомненные выгоды его установки, состоящие в:
- повышении эффективности работы воздушного отвода за счет усиления самотяги и препятствования возникновению обратной тяги, оцениваемой специалистами в пределах 15-20 % при грамотном выполнении существующих рекомендаций;
- предохранении канала трубы от засорения и попадания атмосферной влаги;
- возможности изготовления дефлектора ЦАГИ своими руками, включая и выполнение чертежей. При этом вполне допустимо использовать имеющиеся под рукой материалы меньшей стоимости. Это не относится к устройствам, устанавливаемым на дымоходы с агрессивной рабочей средой, где потребуется нержавеющая сталь.
К недостаткам в работе устройства относятся:
- Необходимость проверок при сильных морозах, когда образовавшаяся внутри внешнего цилиндра наледь способна значительно сузить площадь проходного сечения воздушного отвода, внеся перебои в его работу или даже полностью заблокировать его.
- Препятствуя сильным ветровым потокам, устройство в тихую погоду, когда ветер слаб или устанавливается штиль, ухудшает естественную тягу.
В безветренную погоду дефлектор ЦАГИ может ухудшать естественную тягу, но этот недостаток не считается существенным
Конструкция и принцип работы

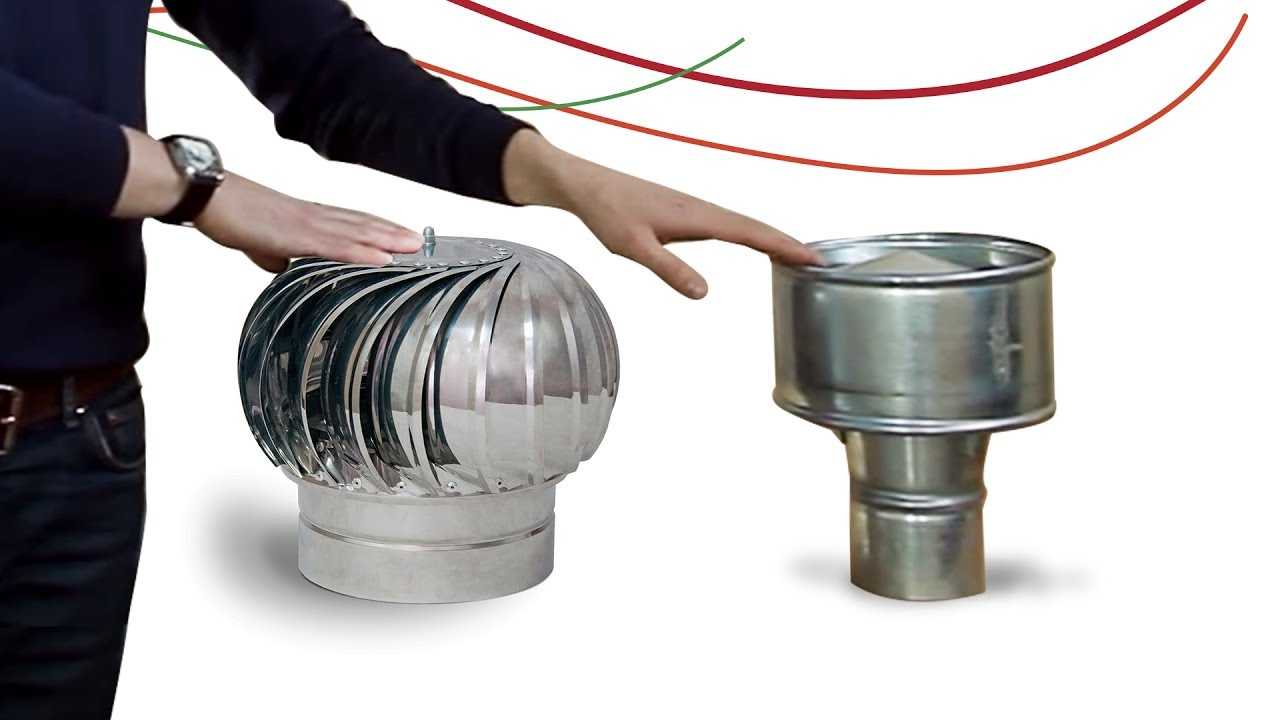

Принцип работы турбодефлектора Устройство использует ветер для разрежения атмосферы в вентиляционной шахте и ускоряет выведение загрязненного потока. Принцип работы турбодефлектора состоит в том, что перемена силы и направления циклона не влияет на эффективность работы, т.к. крыльчатка поворачивается всегда в одну сторону и вакуумирует пространство шахты.
Конструкция включает 2 части:
- Верх представлен вращающейся головкой, движение которой придается ветром за счет давления на лопасти. Оголовок крепится подшипниками, с характеристикой нулевого сопротивления. На роликоподшипниках вращаются лопасти, движение будет равномерным при малом и сильном ветре.
- Низ выполняется в форме основания, фиксирующегося к оголовку дымоходной трубы. В корпусе есть отверстия для метизов. В комплекте идут кровельные проходы под углом 15 – 35° по заказу покупателя.
Изготовление дефлектора ЦАГИ
Дефлектор ЦАГИ состоит из:
- Нижнего патрубка (крепящегося на устье дымохода).
- Диффузора — сужающейся конически части цилиндра, где поток воздуха меняет свои параметры.
- Обечайки (внешний кожух).
- Верхнего защитного конического зонта.
- Кольца.
- Элементов крепления — кронштейнов.
Изготовление дефлектора производится на основе чертежа с нанесёнными размерами всех элементов
Требуемые инструменты и материалы
- Маркер или фломастер.
- Линейка.
- Ножницы по железу.
- Плоскогубцы.
- Киянка.
- Деревянный брус для подставки.
- Заклёпочное устройство.
- Дрель, свёрла по металлу (или саморезы с наконечником в виде сверла).
- Маска-очки и рукавицы.
- Лист оцинкованного железа толщиной 0,3–0,5 мм (подойдёт и алюминиевый лист, и тонкая нержавеющая сталь).
- Металлические детали (уголок, шпильки, толстая проволока и тому подобное).
Первоначально готовятся чертежи, при составлении которых производят расчёт размеров изделия. За основу берут диаметр дымохода, обозначаемый символом D.
Таблица: соотношения размеров деталей дефлектора с диаметром дымохода D
| Позиция | Деталь диффузора и её характеристики | Коэффициент по отношению к D |
| 1 | Диаметр кольца диффузора | 2 |
| 2 | Ширина диффузора | 1,25 |
| 3 | Ширина зонта | 1,7 |
| 4 | Высота кольца | 1,2 |
| 5 | Высота дефлектора | 1,7 |
| 6 | Заглубление трубы внутрь диффузора | 0,15 |
| 7 | Высота конуса | 0,25 |
| 8 | Высота зонта | 0,25 |
| 9 | Высота обратного конуса | 0,25 |
| 10 | Зазор между зонтом и диффузором | 0,25 |
Пошаговый процесс изготовления дефлектора
-
Делаем чертёж-выкройку дефлектора.
-
Рисуем выкройку конуса-зонта.
- Надеваем маску-очки и рукавицы.
-
Переносим вычерченные детали на картон.
- Скрепляем их — делаем картонный макет. Проверяем соответствие деталей друг другу.
- Раскрываем макет обратно. Эту картонную выкройку, положенную на лист оцинковки, обводим маркером.
-
Вырезаем ножницами по металлу все детали.
- На срезах подгибаем плоскогубцами железо на 5 миллиметров и простукиваем подогнутые срезы молотком.
- Сворачиваем кожух и сверлим отверстия в его краях.
-
Скрепляем края клёпками (вместо клёпок можно использовать саморезы или даже сварку, только нужна автоматическая сварка, чтобы не сжечь тонкое железо).
-
Так же скрепляем по очереди внешний цилиндр и тарелки-конусы.
- Из жести вырезаем шесть лапок размерами примерно 60х200 миллиметров.
- Подгибаем их вдоль с обеих сторон, пристукиваем молотком для увеличения жёсткости.
- Просверливаем в конусе, отступив от края сантиметров по пять, дырки под болты.
-
Крепим лапки на конусе.
-
Сгибаем их, чтобы получилась П-образная форма.
-
Соединяем колпак с цилиндром.
-
Конечная сборка: соединяем всё с корпусом.
- Наш дефлектор готов.
Если мы делаем дефлектор Григоровича, верхний конус нужно увеличить на 4 сантиметра. Далее следуем схеме:
- Верхняя тарелка больше, поэтому мы вырезаем 6 лапок в её кромке для крепления к нижней тарелке.
- Крепим к нижней тарелке шпильки для соединения с кожухом.
- Крепим ими к кожуху зонт.
Дефлектор Григоровича собирается по той же схеме, но верхний конус у него имеет большие размеры
Чтобы укрепить готовый дефлектор, лучше отделить верхнюю часть трубы и соединить её с дефлектором на земле. Крайне важна прочность этого соединения, потому что нагрузка от ветра на высоте будет велика.
Видео: собственноручное изготовление дефлектора ЦАГИ
Дефлектор, изготовленный своими руками, возможно, получится не очень красивым, но вы сразу ощутите его полезность: тяга усилится почти на четверть, крыша будет защищена от искр. Труба с таким дефлектором может быть ниже на полтора-два метра. И он обязательно заставит вас собой гордиться.
Разновидности
На современном строительном рынке представлено огромное количество диффузоров. Изготавливаются они из двух материалов: пластика и металла (сталь или алюминий). Металлические изделия покрываются краской с разнообразной цветовой гаммой и обычно на порядок дороже моделей, изготовленных из пластмассы. Очень редко можно встретить в продаже деревянные диффузоры, обычно их изготавливают на заказ. Деревянные модели прекрасно впишутся в интерьер загородного дома, а также саун и бань.
Диффузоры классифицируются по:
- форме – круглые, прямоугольные и квадратные;
- назначению – потолочные, напольные, настенные;
- принципу работы – вытесняющие или перемешивающие;
- устройству – внешние и внутренние.
Принято также различать диффузоры по размерам и формам отверстий для вентиляции.
Щелевые. Обычно имеет прямоугольную форму с длинными и неширокими отверстиями. Ламели могут располагаться прямо, так и под наклоном, что позволяет регулировать поток воздуха, направляя его прямо или в определенную сторону. Регулировка ламелей осуществляется самостоятельно, некоторые щелевые диффузоры имеют возможность регулировки каждой лопасти по отдельности. Применяется как для подачи свежего воздуха, так и для выведения старого. Щелевые модели могут устанавливаться как на стену, так и на потолок помещения.
- Тарельчатые. Это диффузоры круглой формы. Представляют собой раму с закрепленным вокруг кругом. Подача воздуха осуществляется за счет зазора между рамой и кругом.
- Вихревые. Оснащен лопастями, которые крутятся по принципу вентилятора и отлично перемешивают воздушные массы. Воздух, проходя через вихревой диффузор, закручивается в спираль и значительно повышается скорость его перемещения. Устанавливаются в помещениях, где необходима быстрая смена воздуха (например, ванная комната или туалет). Для того чтобы не возникал сквозняк все вихревые модели оснащены камерой статичного давления
- Веерные. Представлены целым комплексом диффузоров, которые объединены в одну систему.
Особняком стоят низкоскоростные диффузоры. Они работают по принципу вытеснения старого воздуха из помещения. Чистый воздух поступает с небольшой скоростью, а значит, риск образования сквозняков минимален. К тому же температура свежего воздуха отличается всего на несколько градусов, что делает эти диффузоры одними из самых комфортных. Они могут быть как настенными, так и напольными, а также встраиваемыми. Широко применяются в музеях, спорткомплексах, концертных залах, кинотеатрах. Очень часто монтируются в лестничные пролеты и ступени.
Потолочные диффузоры – наиболее популярная модель, широко применяемая в различных условиях, в том числе производственных. Напольные виды распределителей воздушных масс обычно применяются в комплексе с радиаторами или целыми системами отопления, которые монтируются в пол.
Настенные модели применяются очень редко, так как обычно на эти плоскости устанавливают обычные вентиляционные решетки.
Выбор турбодефлектора
Помимо дефлектора устанавливают вентилятор на случай отсутствия ветра
При обнаружении слабой тяги лучше выбирать турбированные виды, т.к. статические установки не справятся с задачей. Лучше покупать механизм с закрытой системой подшипников. В бюджетных моделях часто используются открытые шарниры, которые быстрее покрываются льдом.
Параметры выбора:
- по диаметру вывода дымохода или вентиляционной шахты;
- по площади сечения воздуховода.
Если дефлектор ставится на кровле без вентиляционных выходов, количество рассчитывается по производительности с учетом объема подкровельного пространства. В местности с регулярными сильными ветрами хорошо работает Н-образный дефлектор.
Устройство и принцип работы
Конструкция любого дефлектора состоит из стандартных элементов: двух стаканов, патрубка и кронштейнов, удерживающих крышку.
Цилиндры надеты друг на друга, к верхнему прикреплена крышка. Сверху каждого цилиндра располагаются кольцевидные отбои, изменяющие направление воздуха внутри устройства. Отбои расположены так, чтобы наружные потоки воздуха создавали подсос через промежутки между кольцами, ускоряя циркуляцию естественной вентиляции. Особенности конструкции дефлектора таковы, что при определённом движении ветра отработанный воздух удаляется только снизу или сверху и снизу, одновременно.
Принцип работы вентиляционного дефлектора заключается в следующем: при ударе ветрового потока о корпус конструкции, он рассекается диффузором. Внутри цилиндра при этом понижается давление, что способствует усилению тяги в вытяжной трубе. Сила тяги в вентканалах зависит от степени сопротивления воздуху корпуса дефлектора. Поэтому эффективность работы конструкции определяется лёгким наклоном вентиляционной трубы, а также высотой над уровнем крыши, размером и формой корпуса дефлектора вентиляции. Обычно эти устройства монтируются на вентканалы естественной вентиляции, но при условии плохой тяги они могут устанавливаться в трубы с принудительной циркуляцией.
Самыми важными предназначениями дефлектора являются:
- Защита от осадков, попадания мусора и пыли.
- Улучшение вентиляции и увеличение КПД системы минимум на 20%.
- Усиление тяги, благодаря чему на внутренних стенках трубы не оседает грязь, жир, вызывая сужение её диаметра.
Однако, при вертикальном направлении ветрового потока, он соприкасается с верхним участком трубы, из-за чего тяга внутри неё ухудшается. Чтобы нивелировать этот недостаток, была доработана конструкция дефлектора: крышка изготавливается в виде двух конусов, скреплённых основаниями.
Виды турбодефлекторов
Разновидности дефлекторов по форме Разработано много типов дефлекторов для выбора модели ротационного оголовка, эффективно работающего в конкретных условиях. Все устройства отличаются техническими характеристиками, несмотря на то что имеющиеся в продаже варианты почти не отличаются внешним видом.
Модели ротационных турбин различаются:
- по материалу запчастей;
- по размеру соединительного кольца.
Движущиеся части оборудования требуют периодического обслуживания. Стоимость турбодефлекторов достаточно высокая, поэтому многие хозяева могут сделать и установить конструкцию собственноручно.
По материалу изготовления
Турбодефлекторы из нержавеющей оцинкованной стали и с полимерным покрытием Выбор материала зависит от предпочтений и бюджета покупателя. Некоторые детали турбированного устройства выполняются из пластика. Органический материал на основе природных или синтетических полимеров не реагируют на влажность, кислотные осадки.
Основными материалами служат:
- тонкие листы хромированной или оцинкованной стали с матовым оттенком представлены в бюджетных вариантах;
- нержавеющая сталь отличается двукратной стоимостью по сравнению с предыдущим материалом, окрашивается порошковым способом в стандартные цвета кровельных покрытий;
- конструкционный металл с полимерным покрытием не отличается по цвету от фасада или крыши строения.
Хромирование насыщает поверхность сталей молекулами хрома в условиях электротока или в электролитной ванне. Обработка повышает стойкость металла к разрушению и улучшает внешний вид изделий. Нержавейка используется без покрытия или с декоративным слоем, активно сопротивляется коррозии за счет добавок хрома, фосфора, никеля, меди при производстве.
По диаметру присоединительного кольца
Турбодефлектор выбирают по размеру основания Размер посадочного места указывается в маркировке и паспорте изделия. Шаг увеличения диаметра составляет 5 мм, выпускаются размеры от 100 до 200 мм. Больше 200 мм делаются размеры 250, 300, 315, 355, 400, 500, 600, 680 и 800 мм. По заказу изготавливаются диаметры турбины для вытяжки 1000 мм и другие.
Дефлектор устанавливается на выходной отрезок вентиляционной трубы, которая может иметь различное по форме сечение. Устройства выпускаются с круглым, квадратным основанием. Есть турбодефлекторы с коробчатым основанием переходного типа. Они устанавливаются на вентиляционные каналы, сделанные из кирпича или блоков.
Как это работает?
Действия вентиляционного диффузора основывается на том, что воздушные потоки отражаются от его плоскости. Осуществляется всё это таким образом, чтобы воздушные массы растекались потоком вокруг данного приспособления для создания условий разрежения воздуха. После всего этого наблюдается появление тяги, которой до этого не было. Таков принцип работы вентиляционного дефлектора.
Стоит отметить и то, что можно повысить его эффективность установкой на канал, который располагают по криво линии. Кроме того, в этих целях можно использовать и изгибистый канал. В результате тяга будет увеличена, а КПД данного приспособления может быть поднято на двадцать процентов.
Сама по себе, работа данного устройства заключается в том, чтобы перенаправлять потоки воздушных масс. Так, к примеру, если воздух будет двигаться по вертикальному направлению снизу вверх, то газы будут отведены через верхнее отверстие, выполненное в круглой форме. Следовательно, если воздушные массы будут идти сверху вниз, то задействуется нижнее отверстие.
Различие назначения
Отталкиваясь от практической стороны в вопросе о выборе и приобретении диффузора в вентиляцию, можно охарактеризовать все его разновидности следующим образом.
| Приточная разновидность | Такой тип модели необходим для того, чтобы захватывать свежие воздушные потоки, которые поступают снаружи и проводить за короткий промежуток времени в атмосферу пространства комнаты через вентиляционную систему. |
| Вытяжная разновидность | Такой тип диффузора вентиляционного осуществляет свою работу по аналогичному принципу с теми разновидностями, что выводят воздушные массы из помещения. Они обеспечивают равномерность распределения масс воздуха, что позволяет проветривать максимальные площади жилой комнаты. За счет того, что струя воздуха проходит через диффузор, она становиться рассеянной и двигается по круговой траектории, выходя наружу. Такие устройства еще называют вихревыми, поскольку их принцип работы позволяет забирать различные струи воздуха в вентиляцию с разных точек комнаты. Это обеспечивает немаловажный момент удаления переработанного воздуха их комнаты. Помимо этого воздух выводится с очень высокой скоростью благодаря диффузору. |
| Универсальная разновидность | Такая разновидность диффузора способна осуществлять передачу воздушных потоков в противоположных направлениях. При этом происходит перемещение различных воздушных масс между вентиляционными системами оттока и притока. |
| Сопловая разновидность | Сопловая разновидность позволяет создавать при необходимости потоки воздуха узкой направленности, а именно струйный поток. Это необходимо в тех случаях, если нужно осуществить подачу воздушных масс на такое расстояние, на котором прокладка системы для реализации вентиляции возможной не представляется. |
Кроме стандартных диффузоров, предназначенных для установки в систему вентилирования помещений, часто причисляют и простые решетки или жалюзи, с их помощью осуществляется защита вентиляционной системы, чтобы в нее не попадала грязь и различного рода предметы. Такие приспособления также производят рассеивание проходящих через них воздушных масс.
Есть еще разновидность диффузоров, которая позволяет регулировать силу и скорость, с которой производится подача, либо устранение воздуха. Такая функция доступна благодаря оснащению диффузоров механическим приводом, которым можно управлять дистанционно, используя специальный пульт.
Что касается разнообразия видов, в основе которого лежит материал, из которого производят диффузоры, то они могут различаться по следующим характеристикам:
Пластиковые. Из преимуществ диффузоров вентиляционных, которые сделаны из такого материала можно назвать такие как неподверженность коррозионным процессам и процессам гниения. Также они очень легкие и относительно дизайна их выбор гораздо обширнее, потому как имеются различные варианты цветов.
Определение понятия турбодефлектор
Турбодефлектор устанавливается на вытяжную трубу для увеличения тяги Дефлектор представляет собой аэродинамическую конструкцию, которая монтируется над дымовентиляционной трубой. В работе устройства задействуется принцип Бернулли. Эффект заключается в том, что статическое давление в канале снижается с увеличением скорости передвижения воздуха и изменением поперечной площади трубы. Вентиляционные турборефлекторы усиливают тягу и повышают эффективность отводящего канала.
Используют распространенные конструкции:
- классические по форме — прямоугольные, квадратные, круглые;
- цаги — насадки имеют экран в виде цилиндра, где располагается дефлектор конической формы;
- Григоровича — распространенный вариант ставится на насадку в виде усеченного конуса, такую модель часто делают своими руками;
- ротационный — имеет шарообразную накладку, содержит в конструкции турбину и лопасти;
- н-образный, двойной — выполняется в виде двух перпендикулярных трубок, соединенных полой перемычкой, куда подсоединяется труба вытяжки.
Статические модели ставят в общих каналах многоэтажных зданий и индивидуальных системах вентиляции, применяют для координации отвода дыма в отопительных схемах и проветривания мусоропроводов.
Виды турбодефлекторов
Разновидности дефлекторов по форме
Разработано много типов дефлекторов для выбора модели ротационного оголовка, эффективно работающего в конкретных условиях. Все устройства отличаются техническими характеристиками, несмотря на то что имеющиеся в продаже варианты почти не отличаются внешним видом.
Модели ротационных турбин различаются:
- по материалу запчастей;
- по размеру соединительного кольца.
Движущиеся части оборудования требуют периодического обслуживания. Стоимость турбодефлекторов достаточно высокая, поэтому многие хозяева могут сделать и установить конструкцию собственноручно.
По материалу изготовления
Турбодефлекторы из нержавеющей оцинкованной стали и с полимерным покрытием
Выбор материала зависит от предпочтений и бюджета покупателя. Некоторые детали турбированного устройства выполняются из пластика. Органический материал на основе природных или синтетических полимеров не реагируют на влажность, кислотные осадки.
Основными материалами служат:
- тонкие листы хромированной или оцинкованной стали с матовым оттенком представлены в бюджетных вариантах;
- нержавеющая сталь отличается двукратной стоимостью по сравнению с предыдущим материалом, окрашивается порошковым способом в стандартные цвета кровельных покрытий;
- конструкционный металл с полимерным покрытием не отличается по цвету от фасада или крыши строения.
Хромирование насыщает поверхность сталей молекулами хрома в условиях электротока или в электролитной ванне. Обработка повышает стойкость металла к разрушению и улучшает внешний вид изделий. Нержавейка используется без покрытия или с декоративным слоем, активно сопротивляется коррозии за счет добавок хрома, фосфора, никеля, меди при производстве.
По диаметру присоединительного кольца
Турбодефлектор выбирают по размеру основания
Размер посадочного места указывается в маркировке и паспорте изделия. Шаг увеличения диаметра составляет 5 мм, выпускаются размеры от 100 до 200 мм. Больше 200 мм делаются размеры 250, 300, 315, 355, 400, 500, 600, 680 и 800 мм. По заказу изготавливаются диаметры турбины для вытяжки 1000 мм и другие.
Дефлектор устанавливается на выходной отрезок вентиляционной трубы, которая может иметь различное по форме сечение. Устройства выпускаются с круглым, квадратным основанием. Есть турбодефлекторы с коробчатым основанием переходного типа. Они устанавливаются на вентиляционные каналы, сделанные из кирпича или блоков.
Разновидности
Сегодня на строительных рынках можно найти огромное множество различных дефлекторов. Все они отличаются между собой по внешнему виду, предназначению и материалам изготовления.
Сразу нужно сказать, что дефлекторы могут быть не только вентиляционными, но и другими. Например, широко такие устройства применяются в авиастроении, а также в автомобилестроении.
Вентиляционный дефлектор
Как уже было сказано, автомобилисты точно скажут, что такое дефлектор капота, например. Все они прекрасно знают, что такое дверные дефлекторы, или как их еще называют «ветровики». Надо сказать, что «ветровик» может быть только пластиковый, а вот подобные устройства для дымоходов и систем вентиляции делаются из металлов:
- Алюминий;
- Нержавеющая сталь;
- Оцинкованная сталь;
- Очень редко, но встречаются и медные изделия.
Итак, если со сферами применения все понятно, то вот с конструкцией не очень. По этому признаку все подобные устройства делятся на:
- Дефлекторы цаги;
- Открытого тарельчатого типа;
- Круглые;
- Звезда;
- Устройство, работающее по принципу Григоровича;
- Н-образные изделия.
Самым простым и самым популярным является дефлектор Григоровича.
Дефлектор для вентиляции
Среди всего прочего можно выделить и еще два больших класса. Дефлектор может быть:
- Ротационный или вращающийся;
- Статичный, то есть неподвижный.
Стоит немного сказать и про технические характеристики подобных устройств. Их не много. Можно выделить только размеры и материал изготовления
Выбирая, внимание нужно уделять, прежде всего, принципу построения, то есть именно конструкции изделия, а уже потом из нужного типа выбирать нужный размер
Область применения
Турбодефлектор на вентканале многоэтажного строения
Ротационная насадка на оголовок вентиляционной шахты предназначается для помещений, которые требуют ускоренного воздухообмена. Устройство хорошо зарекомендовало себя в составе системы дымоотведения при отоплении строений.
Турбодефлектор применяется:
- В домах многоэтажного сектора и частных строениях. Устройство увеличивает тягу в вентканалах последних этажей, устраняет риск обратной тяги. В собственных домах дефлектор ставится для проветривания погребов, кладовых, продуктовых хранилищ, используется для дымовых труб.
- На фермах в строениях животноводческого и сельскохозяйственного назначения. Ими оборудуют шахтные стояки птичников, конюшен, сеновалов, хранилищ зерна.
- На экологически чистых производствах и в цехах переработки.
- В общественных залах и местах большого скопления людей, например, спортивных комплексах, торговых площадях, театрах и т. д.
Установка применяется для проветривания чердачных этажей и вентилирования подкровельного промежутка. Для этого применяется устройство с диаметром нижней части 315 – 355 мм, которое захватывает участок 50 – 80 м2. Величина вентилируемой площади чердака зависит от уклона кровли и увеличивается с крутизной наклона. Каминная вытяжка будет работать эффективнее при использовании роторного дефлектора.
Как это работает
Работает такое устройство очень просто. В основе лежит явление отражения потока воздуха от диффузионной плоскости. Когда поток воздуха встречается с этим самым диффузором, сразу начинает действовать закон Бернулли, то есть воздух рассекается, появляется разреженная область, что и повышает уровень тяги.
Зачастую многие ошибочно воспринимают вентиляционные дефлекторы только как устройства необходимые при плохой тяге. На самом же деле они рекомендованы даже там, где с системой вентиляции все нормально. Все дело в том, что данное устройство способно повышать уровень кпд системы вентиляции до 20 % от уже имеющегося.
Ошибки установки и возможные проблемы
Одна из главных проблем в работе дефлектора – низкая эффективность, отсутствие тяги или поступление дыма и газов в помещение. Это означает, что дефлектор подобран неправильно, либо были допущены ошибки в установке.
При выборе типа дефлектора необходимо учитывать климат и погодные условия местности. Например, вращающийся или флюгерный тип не подходит для районов с холодными и снежными зимами, т.к. покрываются льдом и забиваются снегом.
Для таких районов лучше остановиться на дефлекторе ЦАГИ или Григоровича. Если для местности характерны порывистые ветра, для установки на дымоход подойдет Н-образный дефлектор.
Другие ошибки в установке, снижающие эффективность работы устройства:
- монтаж в т.н. аэродинамической тени деревьев или высоких зданий, которые снижают силу и скорость ветра;
- установка ниже уровня конька кровли, из-за чего возникает препятствие для воздушных потоков.
Еще одна частая проблема случается в работе дефлекторов, сделанных самостоятельно из листовой стали. Несмотря на то, что изготовить насадку на дымоход своими руками несложно, ошибки в расчетах диаметра и высоты диффузора могут снизить эффективность работы устройства.
Специалисты рекомендуют использовать универсальные формулы для расчета параметров дефлектора. Так, высота наружного цилиндра должна быть равна диаметру трубы дымохода, умноженному на 1,6. Ширина диффузора – диаметр трубы, умноженный на 1,3. Ширина защитного колпака должна быть равна диаметру дымохода, умноженному на 1,7-1,9.
