Солнечное отопление частного дома: варианты и схемы устройства

Разновидности

В продаже можно встретить две разновидности приборов для утилизации солнечной энергии:

Изображение	Разновидность прибора
	Плоский имеет форму прямоугольной коробки с прозрачным защитным стеклом и зачерненной для максимального поглощения солнечной радиации подложкой.
	Вакуумный выглядит как группа стеклянных колб, объединенных общим конденсатором.

Плоский

Плоские коллекторы конструктивно проще вакуумных, но несколько менее эффективны. Теплоноситель нагревается, проходя через трубки, закрепленные на теплопроводной металлической подложке — медном или алюминиевом листе.

Снизу подложка теплоизолирована, сверху — защищена прозрачным для солнечной радиации материалом (закаленным стеклом с низким содержанием металлов или поликарбонатом).

Устройство плоского солнечного коллектора.

Ключевые характеристики плоских коллекторов выглядят так:

• Максимальная температура нагрева теплоносителя — 200-210 °С;
• Поглощение солнечного тепла — до 70%;
• Падение эффективности в снежную погоду — минимально. Прозрачный лист, защищающий абсорбер (подложку с трубками), нагревается при работе, и снег быстро тает;

Плоский коллектор самоочищается при нагреве: снег быстро тает на поверхности защитного стекла.

Теплопотери — до 30% за счет непосредственного контакта нагретого в коллекторе воздуха с защитным стеклом;

• Парусность — высокая, что может привести к проблемам с установкой в регионах с ветреными зимами;
• Установка — под произвольным углом к горизонту. Положение прибора должно лишь обеспечить его максимальную освещенность в течение светового дня.

Коллектор можно установить на плоской или скатной кровле, а также смонтировать на раме во дворе дома.

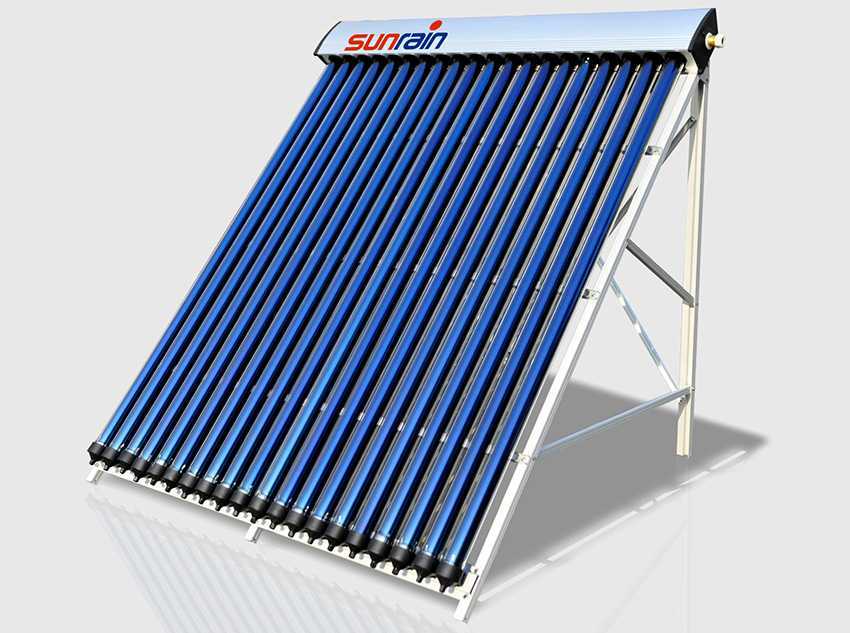

Вакуумный

Вакуумный коллектор объединяет несколько трубок — термосов. Внутренняя колба каждой трубки покрыта высокоселективным (поглощающим максимальное количество тепла) покрытием, внешняя колба прозрачна. Благодаря вакууму между ними теплопотери за счет непосредственного контакта с воздухом минимальны — не более 5%.

Быстрый нагрев теплоносителя обеспечивается переносом тепла по принципу тепловой трубки. Теплоноситель испаряется в нижней части колбы и в виде пара поднимается вверх в конденсатор, где при возвращении в жидкое состояние отдает накопленное тепло, а потом самотеком опускается вниз.

Каждая колба вакуумного коллектора представляет собой тепловую трубку и обеспечивает быструю передачу тепла теплоносителю.

Чем вакуумный коллектор отличается от плоского в практическом плане?

• Максимальная температура теплоносителя: до 300 °С;
• Поглощение солнечного тепла: до 80%. Высокая эффективность обеспечивается максимальным поглощением тепла адсорбирующим слоем на внутренних стенках колб и вакуумом между стенками, исключающим перенос энергии за счет конвекции;
• Падение эффективности в снег — есть, поскольку благодаря минимальным теплопотерям поверхность колб почти не нагревается;
• Парусность: минимальна, поэтому приборы подходят для регионов с сильными ветрами;
• Установка: под углом не меньше 15-20 градусов к горизонту. При меньших углах наклона колбы перестанут выполнять роль тепловых трубок: конденсирующийся теплоноситель перестанет самотеком возвращаться в их нижнюю часть.

Принцип работы системы

После наполнения водой системы тут же начнется отопление солнечной энергией. Нагреваемая вода начнет подниматься вверх и заполнять собой накопительный бак, вытесняя холодную воду в радиатор. Подобный процесс будет проходить непрерывно, пока показатели температуры воды, выходящей из радиатора и поступающей в нее, не сравняются.

При расходовании воды из системы на бытовые нужды – душ, мытье посуды и т.д., в аванкамеру будет добавляться вода из водопровода. Поскольку аванкамера будет сообщаться с накопительным баком в нижней части, перемешивания теплой и холодной воды происходить практически не будет. Теплая вода подлежит забору из верхней части накопительного бака.

Какими бывают солнечные коллекторы, собранные самостоятельно?

Прежде чем приступить к самостоятельному изготовлению гелиоустановки, потребуется заранее подготовить некоторые материалы. Список их в зависимости от выбранного вида и типа может отличаться, но в любом случае потребуются:

Самым главным элементом солнечного коллектора является теплоприемник, или абсорбер, который при самостоятельном изготовлении установки может иметь самый разнообразный, в некоторых случаях даже экзотический внешний вид:

1. самый простой и доступный вариант — использовать для него змеевик вышедшего из строя холодильника;
2. коллектор можно изготовить и из обычного полипропиленового шланга, но такой вариант более подходящим является в условиях дачи, так как вполне способен обеспечить горячей водой в летнее время.

Но изготовление солнечного коллектора из подручных средств, среди которых можно назвать и пластиковые бутылки, способно лишь в некоторой степени решить проблему с производством горячей воды.

Для того чтобы гелиоустановка могла быть использована в качестве альтернативного источника ГВС дома или отопления, ее конструкция, хоть и не отличающаяся особой сложностью, требует большего внимания и, главное, трудозатрат при изготовлении.

Виды и различия солнечных коллекторов

На сегодняшний день распространение среди промышленно изготавливаемых солнечных коллекторов получили два вида систем:

• плоские солнечные панели;
• вакуумные (вакуумированные) трубчатые коллекторы.

Плоская солнечная панель

Является распространенным типом солнечного коллектора, используемого в современных системах гелиоэнергетики. Широкое распространение данный тип получил вследствие относительной дешевизны и простоты, как устройства, так и эксплуатации. Недостатком плоских солнечных коллекторов является значительное (до двух раз) понижение КПД в условиях отрицательных температур наружного воздуха.

Конструкция плоского солнечного коллектора.

Конструктивно представляет собой панель с площадью поглощающей поверхности 2-2,5 м2, выполненную из алюминиевых или стальных сплавов. Лицевая часть выполнена в виде листа специального гелиостекла, что обеспечивает максимальное поглощение энергии солнечного света и минимальные потери энергии с отраженными и рассеянными лучами. Непосредственно под гелиостеклом расположен поглотитель, выполняемый в виде плоской трубки из медных или алюминиевых сплавов, имеющих высокий коэффициент теплопередачи.

Трубка, как правило, имеет радиальное оребрение, что значительно повышает коэффициент теплопередачи поглотителя. На поглотитель наносится покрытие с высоким коэффициентом поглощения в спектрах теплового излучения, что повышает общий КПД коллектора. Под поглотителем располагается слой тепловой изоляции, уменьшающий тепловые потери системы в окружающую среду. Необходимая тепловая мощность солнечного коллектора достигается включением нескольких панелей в единую солнечную батарею или коллектор.

Вакуумный (вакууммированный) трубчатый коллектор

Дорогостоящий вид солнечного коллектора вследствие сложного изготовления и ряда преимуществ перед плоскими солнечными панелями. Конструктивно представляет собой ряд парных стеклянных труб, спаянных между собой, из пространства между которыми откачан воздух. Вакуум в пространстве между трубками является прекрасным тепловым изолятором и предотвращает тепловые потери в окружающую среду от теплоносителя. В меньшую трубу вводится медная, алюминиевая или стеклянная трубка поглотителя. Трубы верхней частью вводятся в распределитель, в котором циркулирует теплоноситель. Вакуумные (вакуумированные) трубчатые коллекторы по типу распределителя подразделяются на два типа: с плоской тепловой трубой и прямоточные.

Коллекторы с плоской трубой

Вакуумный трубчатый солнечный коллектор с плоской тепловой трубой — конструкция.

Представляют собой рекуперативный теплообменник, расположенный в распределителе. В этом случае теплопередача от нагретого теплоносителя вакуумной трубы к теплоносителю циркуляционного контура теплоснабжения здания происходит через стенку и теплоносители этих контуров не смешиваются. Преимущества перед прямоточными коллекторами состоят в сохранении высоких показателей работы при температуре окружающей среды до -45оС, возможности замены отдельной вакуумной трубки, вышедшей из строя, без разбора коллектора и прекращения его работы, а также в возможности регулирования угла установки каждой вакуумной трубки в пределах одного коллектора.

Прямоточные коллекторы

Прямоточный вакуумный трубчатый солнечный коллектор — конструкция.

Объединяют циркуляционный и обогревающийся контур. В распределителе проходят подающий и циркуляционный трубопроводы, к которым непосредственно присоединяются вакуумные трубки. Теплоноситель подается в распределитель по подающему трубопроводу, из которого попадает в вакуумную трубку, где проходит обогрев. Нагретый теплоноситель возвращается в обратный трубопровод и уходит непосредственно на нужды теплоснабжения. Преимущества прямоточных коллекторов перед вакуумными состоят в отсутствии промежуточной стенки между теплоносителями, что снижает тепловые потери и в возможности устанавливать коллектор на любых поверхностях под любыми углами, поскольку циркуляция теплоносителя в пределах всего коллектора будет осуществляться насосом.

Как сделать солнечный коллектор отопления своими руками?

Сделать такое устройство своими силами совсем не сложно. Приводим общую инструкцию по сборке коллектора для радиаторного отопления:

1. Из стальных труб необходимо сделать радиатор – главный элемент солнечного коллектора. Обычно берут несколько отрезков труб большого диаметра и соединяют их перемычками из более тонких. Готовую деталь необходимо окрасить черной краской.
2. Далее из фанеры или ДСП нужно сделать ящик, стенки и дно которого оклеиваются пенопластовой или минераловатной теплоизоляцией. Снизу на дно ящика для прочности набиваем несколько брусков, а с внутренней стороны – также на дно – поверх теплоизоляции укладываем лист из оцинкованной стали (кровельное железо). На этот лист (его также нужно выкрасить в черный цвет) и будет уложен радиатор, прикрепляемый хомутами.
3. Сверху ящик необходимо накрыть стеклом, которое укладывается на силиконовый герметик.
4. Теперь нужно изготовить аванкамеру, которая будет поддерживать в системе небольшое давление (эдакая водонапорная башня в миниатюре). Это просто металлическая емкость объемом около 40 л, которая снабжена поплавковым краном, выходным патрубком с шаровым краном (в нижней части) и аварийным переливом. От него впоследствии будет выведена труба в канализацию.
5. В качестве накопительного бака будем использовать стальную емкость объемом 150 – 400 л, также снабженную патрубками и аварийным переливом. Ее необходимо оклеить пенопластом или минватой. Можно поступить иначе: емкость устанавливается в фанерном ящике, а пространство между ней и стенками засыпается песком или керамзитом.
6. Аванкамера и накопительный бак устанавливаются в чердачном пространстве, причем аванкамера должна располагаться выше накопителя не менее, чем на 0,8 м.
7. Радиатор устанавливается на крыше так, чтобы лучи солнца падали на стеклянную крышку перпендикулярно. При этом он должен быть ниже накопителя хотя бы на 0,7 м.
8. Поплавковый кран аванкамеры необходимо подключить к водопроводу полудюймовой трубой. Для соединения между собой всех устройств (аванкамера – радиатор – накопитель) и подачи горячей воды к смесителям используются дюймовые трубы.

Первоначальное заполнение системы водой необходимо производить через патрубок в нижней части радиатора до тех пор, пока из перелива аванкамеры не польется вода.

Благодаря этому удастся избежать образования воздушных пробок. Теперь можно открывать кран на выходном патрубке аванкамеры и пользоваться коллектором.

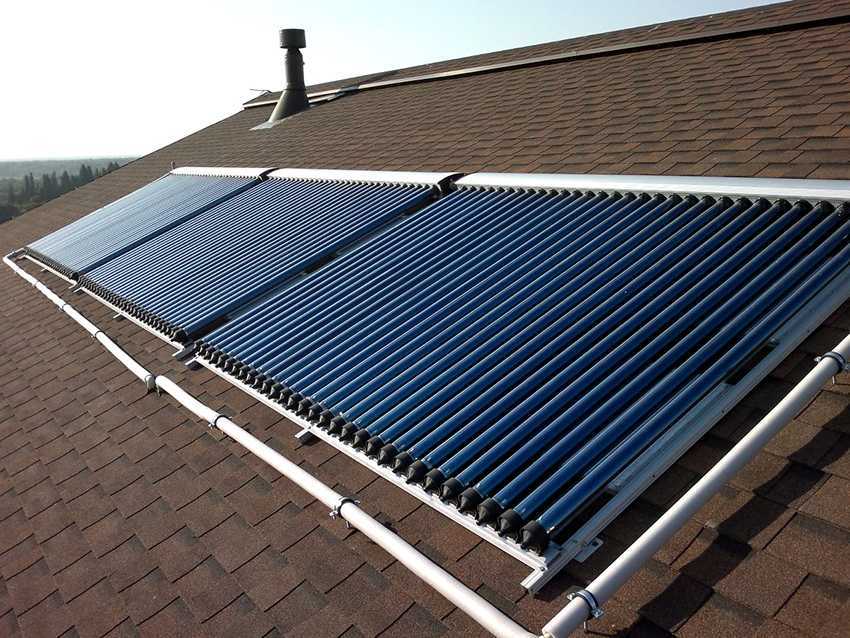

Коллекторы на крыше после монтажа

Устройство и область применения в быту

На сегодняшний день применяются такие типы гелиоустановок: плоскопластинчатые и вакуумные

Плоскопластинчатые

Это самые простые и дешевые устройства. Они состоят из улавливающей солнечное излучение пластины (абсорбера), прозрачного покрытия и закрывающей нижнюю поверхность теплоизоляции. На обращенную к солнцу поверхность пластины наносят черную краску или особое покрытие, например, из оксида титана или черного никеля. Оно называется селективным. Наиболее эффективными являются абсорберы, изготовленные из меди.

Светопропускающее покрытие выполняют из специального профильного поликарбонатного листа (с рифлением) или закаленного стекла, почти полностью очищенного от металлических примесей.

Все зазоры между корпусом коллектора и прозрачной крышкой герметизируются, что способствует уменьшению теплопотерь вследствие конвекции.

Плоский пластинчатый коллектор

В воздушных коллекторах используемый в качестве теплоносителя воздух омывает непосредственно абсорбер – с одной или с двух сторон. В устройствах, ориентированных на применение жидкостного теплоносителя (вода, масло или антифриз), к абсорберу могут быть прикреплены медные или алюминиевые трубки, в которые этот теплоноситель подается.

Если не отбирать накапливаемое плоско-пластинчатым коллектором тепло, он сможет нагреть воду до температуры в 190 – 210 градусов.

Для повышения эффективности таких установок применяют покрытия из особых материалов, не излучающих тепло в виде инфракрасных волн.

Вакуумные

Роль абсорбера в таком коллекторе играет поверхность трубки, по которой протекает теплоноситель. При этом сама она заключена в круглый прозрачный кожух, из которого выкачан воздух. Таким образом, каждая трубка с теплоносителем окружена, подобно колбе термоса, вакуумом.

Вакуумный коллектор стоит дороже, но зато является более эффективным: с его помощью воду можно нагреть уже до 250 – 300 градусов.

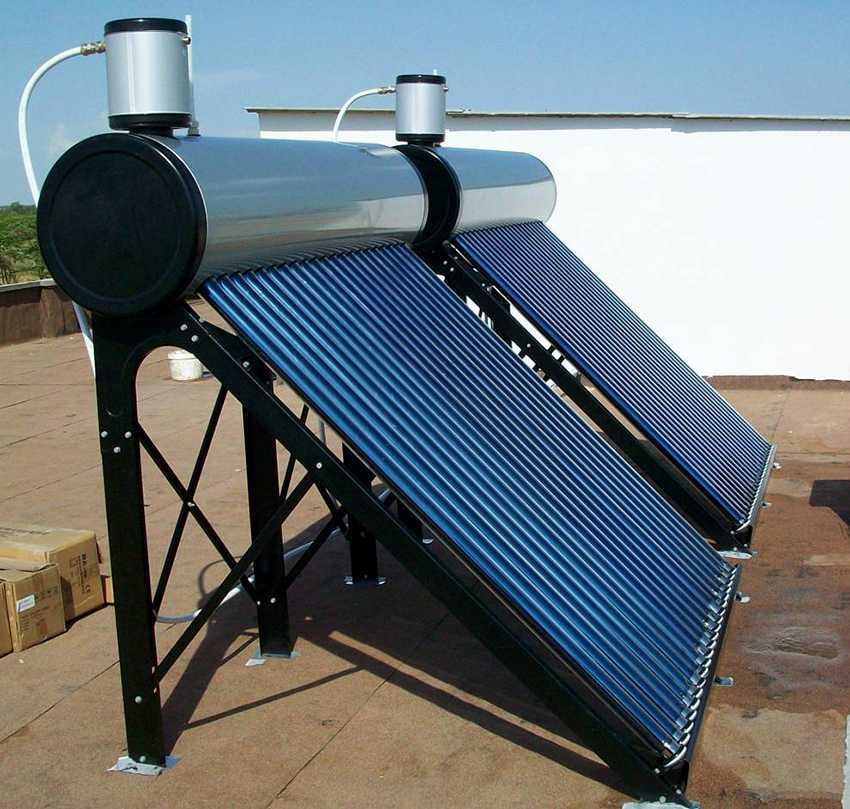

Вакуумные коллекторы

Значительно повысить производительность вакуумного коллектора можно при помощи параболоцилиндрических отражателей. Это продолговатые элементы с вогнутой зеркальной поверхностью, которая в поперечном сечении образует параболу. Такие отражатели устанавливаются в коллекторе за трубками, фокусируя на них весь неусвоенный солнечный свет.

Оснащенная такими элементами установка может нагревать теплоноситель (применяется масло) до температуры в 300 – 390 градусов. Чтобы еще больше увеличить производительность коллектора, его оснащают системой слежения за солнцем.

Прочие элементы системы

Помимо собственно коллектора в гелиоустановке имеется накопительный бак с водой, которой при помощи встроенного теплообменника передается накопленная теплоносителем энергия.

Существуют системы как с естественной циркуляцией теплоносителя (накопительный бак устанавливается выше коллектора), так и с принудительной – при помощи насоса (бак можно устанавливать на любом уровне).

Гелиоколлекторы в системе отопления

Применение

В быту гелиоустановки применяются для приготовления горячей воды, в том числе для бань, подогрева бассейна либо в качестве дополнительного источника тепла для системы отопления. В промышленности сфера применения таких систем является более широкой: на их основе сооружают опреснители воды, парогенераторы (пар приводит в движение различные машины) и даже электростанции.

Очумелые ручки

Трудно ли сделать своими руками коллектор для обогрева дома или для его обеспечения горячей водой?

Простейшая конструкция представляет собой уложенную в деревянную раму и накрытую полиэтиленом полиэтиленовую трубу для водоснабжения, уложенную спиралью. Сверху для уменьшения теплопотерь абсорбер укрывается полиэтиленовой пленкой.

Простейший коллектор из полиэтиленовой трубы.

Однако у такого импровизированного коллектора есть ряд недостатков:

• Низкий КПД, поскольку теплообменник не контактирует с подложкой по всей ее площади, и много тепла бесполезно рассеивается;
• Энергозависимость. Без циркуляционного насоса теплоноситель будет нагреваться вплоть до разрушения обладающих низкой температурой размягчения трубок;
• Слабая защищенность от ветра и случайных механических повреждений.

Если вы хотите изготовить прибор, который можно длительное время использовать для отопления частного дома — вот пошаговая инструкция.

Изображение	Этап работ
	Свариваем каналы для теплоносителя с верхним и нижним коллекторами. В качестве материала лучше использовать профильную трубу размером от 20х20 мм: ее плоские кромки обеспечат тепловой контакт с подложкой абсорбера. К коллекторам нужно приварить патрубки с резьбами размером 1/2-3/4 дюйма для выводя теплоносителя.
	Привариваем к трубкам подложку — стальной лист толщиной 3 мм. Шаг между прихватками — не больше 20 см. Такой шаг исключит прогиб листа и нарушение его теплового контакта с трубками.
	Собираем вокруг готового абсорбера деревянную раму. С обеих сторон между листом абсорбера и кромками рамы должны остаться зазоры, обеспечивающие укладку утеплителя и установку стекла. Не забудьте пропитать древесину антисептиком.
	Сверлим в раме отверстия под патрубки для выводя теплоносителя.
	Утепляем адсорбер с тыльной стороны минеральной ватой, затем зашиваем утепление фанерой, ОСП или досками.
	Красим адсорбер черной кремнийорганической жаростойкой краской. Обычные краски для наружного применения (ПФ, НЦ и так далее) при высокой температуре быстро начнут шелушиться. Затем проклеиваем края рамы резиновым оконным уплотнителем и закрываем обычным оконным стеклом толщиной 4 мм. Если остекление собирается из нескольких листов, герметизируем стыки силиконовым герметиком.
	Прижимаем стекло к раме алюминиевым или оцинкованным уголком, предварительно проклеив его фронтальную сторону оконным уплотнителем.

Гелиоустановки для систем горячего водоснабжения и отопления

Большое распространение и популярность приобрели именно солнечные коллекторы, которые применяются в качестве устройства для нагрева какой-либо жидкости (чаще всего, воды) с целью ее использования в системах горячего водоснабжения или отопления.

Другой вид оборудования для преобразования энергии солнца – батареи, которые принципиально отличаются от коллекторов тем, что сначала вырабатывают и аккумулируют электрическую энергию, а в дальнейшем ее можно использовать для хозяйственных нужд.

Но данный вид получения и переработки солнечной энергии требует приобретения дорогостоящего оборудования, главными конструктивными единицами которого являются фотоэлементы, что не всегда оправданно, особенно в регионах с небольшим количеством солнечных дней в году.

В отличие от них, солнечные коллекторы для нагрева воды или отопления дома имеют быструю окупаемость, особенно если изготовить их самостоятельно, так как в этом случае расходы составят лишь стоимость материалов, в число которых дорогие фотоэлементы не входят.

Использование солнечных коллекторов имеет очевидные преимущества:

• снижение затрат на отопление и подогрев воды для системы горячего водоснабжения;
• экологичность данного вида энергии.

Чаще всего использование коллекторов оправданно для использования в системах отопления небольших коттеджей или организации горячего водоснабжения в летний период в загородном доме или на даче. Оправдан солнечный коллектор для бассейна в качестве устройства для подогрева воды.

Объясняется это относительно невысоким КПД таких установок, который может значительно уменьшаться в пасмурные дни.

Поэтому для оптимизации расходов на отопление частного дома лучше всего использовать коллекторы совместно с традиционным оборудованием, которое изначально может быть рассчитано для этого, либо имеет возможности для переоборудования или согласования параллельного функционирования двух систем теплоснабжения.

Также стоит отметить, что, кроме регулярного обслуживания и очистки поверхности коллекторов от грязи и мусора, некоторые из них не предназначены для работы при низких температурах, поэтому перед началом зимы их нужно законсервировать, предварительно слив из системы теплоноситель.

Основные разновидности солнечных коллекторов

Солнечный коллектор представляет собой устройство, главной функцией которого является превращение поглощенной солнечной энергии в тепловую с целью ее дальнейшего использования для нагрева теплоносителя в системах отопления, в том числе и в «теплых полах» и ГВС дома.

КПД коллектора напрямую зависит от двух факторов: типа устройства и его площади, поэтому нередко для его монтажа выбирается крыша здания.

Солнечные коллекторы условно можно классифицировать, используя разные критерии. Прежде всего, они делятся по типу теплоносителя на:

• водяные (жидкостные);
• воздушные.

По уровню предельных температур коллекторы бывают:

• низкотемпературными – предел до 50°C, средний показатель 35-45 °C;
• среднетемпературными до 80°C;
• высокотемпературными – более 80°C.

Последние чаще всего являются промышленными образцами, сделать их своими руками не представляется возможным.

Конструктивно солнечные нагреватели воды могут быть:

• плоскими, которые могут быть как воздушными, так и жидкостными;
• вакуумными, использующими в качестве теплоносителя воду или иной вид жидкости;
• трубчатыми – бывают и жидкостными, и воздушными;
• термосифонными, или так называемыми накопительными интегрированными коллекторами, главным отличием которых является способность не только нагревания жидкости, но и поддержания ее температуры определенное время.

Последний вариант является самым простым как по устройству, так и по сложности изготовления и представляет собой несколько теплоизолированных емкостей с водой, а нагрев жидкости происходит через стеклянные крышки баков.

Данный тип коллекторов можно считать и самым простым в обслуживании, так как для того, чтобы он работал, необходимо лишь периодически очищать крышку емкости, но использовать его в холодное время года невозможно.

Плоские воздушные коллекторы тоже довольно просты и имеют вид специальной панели в виде герметичной коробки с теплоприемником с подключенными воздуховодами, по которым движется и нагревается воздух.

Для повышения эффективности их работы требуется увеличение их площади, например, за счет использования нескольких панелей в одной системе, а также использование вентилятора.

Эффективность тепловых насосов

Многие насосы не только используются для получения тепла, но и работают в обратном режиме, охлаждая помещение в жаркий день, правда, для этого требуется дополнительное оборудование. Для определения эффективности прибегнем к сравнению с традиционными системами, т.е. тепловыми котлами и холодильными установками. Коэффициент трансформации показывает, какую тепловую мощность насос производит на один затраченный киловатт электроэнергии, и зависит от нескольких параметров. Чем меньше разность температур в первичном контуре и между ним и нагреваемой жидкостью, тем он выше. Обычно низкотемпературный теплоноситель в контуре теплового насоса уменьшает свою температуру на 3—5 °С. Отбирать больше тепла невыгодно, дешевле увеличить прокачиваемый объем теплоносителя.

Тепловой насос Vaillant geoTherm типа «вода-вода»

Высокотемпературный теплоноситель способен максимально нагреваться до 50—60 °С, а во многих случаях достаточно и 35 °С. Коэффициент трансформации записывается в форме: B0/W50 или, к примеру, A35/W20. Цифры означают расчетную температуру в первичном и отопительном контурах, буквы — тип теплоносителя (от английских слов «brine», «water» и «atmosphere» — «рассол», «вода» и «воздух»). Таким образом, в первом случае перед нами тепловой насос типа «рассол-вода», работающий на отопление, а во втором — «воздух-вода», включенный в режим охлаждения. Средний коэффициент трансформации для насосов типа «воздух-вода» составляет 2,5—3,5 (A2/W35), «вода-вода» — 5—6 (W10/W35), «рассол-вода» — 4—5 (BO/W35). При дальнейшем увеличении температуры на каждый градус коэффициент уменьшается примерно на 2,5 %.

Тепловой насос Stiebel Eltron в котельной дома

Элементы гелиосистемы

Модули коллекторов можно установить на горизонтальной или вертикальной плоскости, закрепить на крыше или встроить в нее. Для этого понадобятся различного рода крепежные элементы, поставляемые производителями отдельно. Однотипные модули допускают возможность соединения в «батарею»

При монтаже особое внимание следует уделить расположению модулей. Понятно, что максимально эффективная работа будет в том случае, если солнечные лучи падают на поверхность строго перпендикулярно

Сделать следящее устройство, разворачивающее модули, в принципе возможно, такие разработки есть, но на практике эти решения почти не применяются: стоимость аппаратуры окажется выше цены всей гелиосистемы. Следует учесть и то, что Солнце зимой поднимается ниже, чем летом, а значит, оптимальный угол наклона модулей различается. В северных районах их можно поставить вертикально и улавливать лучи, отраженные от снежного наста. Если для работы достаточно одного—пяти модулей, их обычно соединяют последовательно, один за другим. При одновременной установке большого количества модулей возможно параллельное соединение отдельных частей системы с целью уменьшения потерь на сопротивление протеканию теплоносителя. Сами по себе солнечные коллекторы — всего лишь часть системы, причем не самая дорогая. Для обеспечения горячей водой необходим теплоизолированный накопительный бак с устройствами контроля и управления.

В одноконтурных системах в коллектор поступает та вода, которая в дальнейшем расходуется из бака. Преимущества — простота, высокий КПД, недостатки — повышенные требования к чистоте и жесткости воды, образование накипи и коррозия от растворенного в воде кислорода. К тому же зимой вода может замерзнуть, повредив установку.

В двухконтурных системах используется отдельный контур теплоносителя, который передает энергию воде с помощью теплообменника, обычно змеевика, встроенного в бак. В качестве теплоносителя, как правило, используют специальные антифризы с низкой температурой замерзания. Преимущества — высокая надежность и долговечность системы, высокая коррозионная стойкость и отсутствие выпадения солей в контуре. Недостаток — немного уменьшается эффективность работы и требуется периодическая, раз в пять—семь лет, замена антифриза.

Помимо этого, различают системы с естественной циркуляцией (термосифонные), когда горячий теплоноситель поднимается в бак, располагающийся выше коллектора, и системы с принудительной циркуляцией, у которых в контур встраивается небольшой насос. Также по типу заполнения теплоносителем различают системы постоянного заполнения и самоопорожняющиеся. В первом случае (при двухконтурной системе) в конструкцию вводится мембранный бак, компенсирующий тепловое расширение, и клапан для удаления воздуха из системы. В самоопорожняющихся коллекторах объем контура больше объема теплоносителя. При отключении насоса гелиоконтура жидкость из коллектора сливается в бак. Такой тип системы особенно удобен при периодическом проживании: теплоноситель служит дольше. За работой системы в целом следит контроллер, управляющий циркуляционными насосами и нагревательными элементами. Часто большинство элементов системы собраны с баком воедино, что упрощает монтаж и техническое обслуживание. На коллекторе и внутри бака устанавливают датчики температуры. Система включается, когда температура теплоносителя в коллекторе начинает превышать температуру воды в баке. Понятно, что, если теплоноситель холоднее воды, включать циркуляцию бессмысленно. Иногда предусматриваются и другие датчики, измеряющие температуру в помещении и на улице. В современных установках контроллер — сложное электронное устройство, позволяющее работать по различным программам. Чтобы получить больше тепла и не зависеть от солнечной погоды, баки оснащают системами дополнительного подогрева: тэном, а иногда и еще несколькими контурами, которые могут работать от котла или теплового насоса. Тут есть еще одно интересное преимущество. Днем основной приток энергии придет от коллектора, а ночью, возможно, потребуется дополнительный электроподогрев. При использовании многотарифного счетчика горячая вода будет доступна в любое время суток, а затраты на электричество существенно снизятся.

Солнечные коллекторы для отопления дома: разновидности установок

По конструктивному исполнению солнечные коллекторы могут быть плоскими или вакуумными. Последний вариант является более распространенным типом, который характеризуется простотой монтажа, высокой эффективностью, способностью обеспечить необходимым количеством тепла весь дом. Вакуумный солнечный коллектор для отопления дома, цена которого превышает стоимость плоского изделия, представлен сложной конструкцией, которую можно использовать для полноценного обогрева помещения и нагрева воды в любой сезон года.

По типу конструкции солнечные коллекторы бывают вакуумными и плоскими

Существует особый тип установки, который называется коллектор-концентратор. Он представляет собой систему параболических отражателей, которые располагаются на одной криволинейной поверхности, где концентрируется в определенных точках солнечный свет. Для получения максимального эффекта необходимо изменять вслед за движением солнца положение устройства, которое может находиться в двух плоскостях.

В зависимости от теплоносителя различают жидкостные и воздушные конструкции. В первом случае используется дистиллированная вода или антифриз, а во втором – нагретый воздух.

По варианту применения теплоносителя различают пассивные и активные системы. В первом варианте солнечный коллектор используется совместно с баком накопителем. Такая система приемлема для горячего водоснабжения и не комплектуется дополнительными инженерными элементами. Активный вариант предполагает установку солнечного коллектора и других технических устройств, таких как насос, бак-накопитель, защитные клапаны, дополнительные приборы нагрева теплоносителя. Такая система может применяться и для горячего водоснабжения, и для отопления дома.

По виду использования коллекторы могут быть пассивными и активными

Способ передачи тепла может быть косвенным или прямым. Первый вариант предполагает наличие аккумулирующего бака, в котором выполняется передача тепловой энергии, полученной наружным контуром от солнечного излучения, внутреннему контуру, циркулирующему в системах отопления и ГВС. В прямоточных системах, которые применяются для горячего водоснабжения, циркуляция воды в контуре коллектора происходит под воздействием разности температур и благодаря наличию дополнительных элементов в виде клапанов и кранов.

Классификация солнечных коллекторов для отопления по температуре нагрева теплоносителя

Воздушные или водяные солнечные коллекторы для отопления дома можно классифицировать по степени нагревания его рабочих органов и теплоносителя. В зависимости от этого критерия различают низко-, средне- и высокотемпературные установки. Низкотемпературные варианты способны обеспечить нагрев теплоносителя до 50 °С. Такие тепловые коллекторы используются для подогревания воды в душевых летом, в емкостях для полива, для создания комфортных условий в прохладные весенне-осенние вечера.

Среднетемпературные системы обеспечивают нагрев теплоносителя до 80 °С. Такие установки употребляются для обогрева помещений, для бассейнов. Солнечные коллекторы данной категории наиболее целесообразно устанавливать при обустройстве частного дома. Высокотемпературные системы способны нагреть теплоноситель до температуры 250-300 °С. Такие устройства рекомендуется использовать в промышленных масштабах. Их применяют для обогрева коммерческих зданий, производственных цехов и других технологических помещений.

Высокотемпературные системы предполагают сложный процесс преобразования и передачи тепловой энергии. Конструкции имеют внушительные габариты, требующие много свободного пространства для их монтажа. Процесс изготовления системы является весьма трудоемким и затратным, что связано с использованием специализированного оборудования. Самостоятельно выполнить такой вариант не удастся.

По температуре нагрева коллекторы классифицируются на низко-, средне- и высокотемпературные
