Вентилятор для ванной: виды, особенности и алгоритм установки

Особенности расчета мощности вытяжки для ванной в частном доме

Прежде чем приобрести и приступить к установке вытяжки в ванной комнате своими руками, следует определиться с типом вентиляции, моделью вентилятора и его мощностью.

Что касается типа вентиляции в ванной, то она может быть вытяжной, приточной и комбинированной. Самый актуальный и эффективный способ — сделать вытяжку в ванной комнате приточно-вытяжного типа. Будет ли система канальной или бесканальной зависит от наличия вентиляционных каналов. Канальные системы обычно используют в помещениях, где оборудованы вентиляционные каналы.

Вытяжка в ванной комнате в частном доме может быть бесканальной. В частных домах обычно одна из стен туалета или ванной комнаты является наружной. Поэтому владельцы частных домов могут пробить сквозное отверстие, ведущее прямо на улицу, и в него установить вытяжку.

Принцип работы обратного клапана

Конструктивно обратный клапан выполнен в виде лопасти (одной или нескольких) которая перекрывает доступ воздушного потока из вентиляционной шахты или с улицы — в технике это называют обратной тягой. Эти устройства весьма эффективны для отсекания неприятных запахов из вентиляционного общего колодца: если сосед часто курит в ванной или туалете, то запах сигарет не появится у вас.

Принцип действия очень прост: специальные ограничительные выступы обеспечивают нормальное движение створок на 90 градусов, поэтому они двигаются в двух направлениях — открытие и закрытие. При работе устройства поток воздуха открывает ее, а по окончании специальные пружины возвращают их на прежнее место.

Сегодня существуют три основных вида клапанов обратного действия:

  • управляемый тип — при помощи электропривода или вручную;
  • самозакрывающийся клапан с возвратной пружиной;
  • пассивный тип, который изменяет свое положение из-за направления хода воздушных масс.

Кроме этого, есть метод их разделения по таким параметрам:

  • горизонтального или вертикального вида, что зависит от расположения вентилятора;
  • круглого или квадратного типа — от конфигурации воздуховода;
  • в виде жалюзи.

Виды вентиляционных систем

В современном строительстве применяются два вида вентиляционных систем, каждая из которых имеет свои особенности в установке и эксплуатации.

Естественная вентиляция

Данный вариант – это наиболее популярное решение проблемы вентиляции на сегодняшний день. Принцип ее работы состоит в взаимодействии отверстий притока воздуха и специальных вытяжных шлюзов, которые выпускают его наружу. Приточными отверстиями служат форточки, щели в дверях и у пола, вытяжными – отдушины под потолком.


Схема естественной вентиляции

Как правило, подобный вариант не является подходящим для ванной комнаты, поскольку вентиляционных отверстий в ней – щелей и проемов, – недостаточно для оптимального циркулирования воздуха, а форточки и вовсе не предусмотрены. Таким образом, правильным решением для ванной комнаты будет следующий вид вентиляции.

Принудительная вентиляция

Такой вариант предусматривает размещение вентиляционных каналов, через которые и будет удаляться переработанный воздух. Для оптимальной циркуляции воздушных масс каналы оснащаются вентиляторами.


Схема принудительной вентиляции

Таким образом, лучший способ обеспечить здоровый микроклимат и побороть повышенную влажность – это установить вытяжной вентилятор в ванную комнату.

Виды вентиляторов с обратным клапаном

Все вытяжные вентиляторы делятся на два основных вида:

  • осевые устройства – это пропеллеры с лопастями, при вращении которых воздух затягивается в устройство и выводится в вентиляционную шахту. Оборудование отличается низкой ценой и высокой производительностью. Однако у вентилятора осевого имеется один существенный недостаток – высокий уровень шума;
  • канальные варианты считаются более совершенными механизмами. В их пластиковом корпусе, имеющем форму улитки, размещена турбина. Вентиляторы такого типа надежны, эффективно проветривают помещение даже при забитом канале естественной вентиляции. Недостатком канального вентилятора с обратным клапаном является довольно высокая цена.

Кроме того, можно выделить еще несколько разновидностей:

  • вентиляторы с управляемым обратным клапаном;
  • конструкции с самозахлопывающимися створками;
  • вентиляторы с пассивными обратными клапанами.

В зависимости от способа монтажа выделяют следующие конструкции:

  • настенный прибор предполагает вертикальную установку на стену, чаще всего используется для принудительной циркуляции воздуха;
  • модели потолочного типа монтируют горизонтально  в вентиляционное отверстие на потолке.

Помимо этого, бытовые вытяжные устройства делятся на виды по типу питания. Одни могут работать на батарейках, другие полностью энергозависимы.

Принцип работы обратного клапана

Конструктивно обратный клапан выполнен в виде лопасти (одной или нескольких) которая перекрывает доступ воздушного потока из вентиляционной шахты или с улицы — в технике это называют обратной тягой. Эти устройства весьма эффективны для отсекания неприятных запахов из вентиляционного общего колодца: если сосед часто курит в ванной или туалете, то запах сигарет не появится у вас.

Принцип действия очень прост: специальные ограничительные выступы обеспечивают нормальное движение створок на 90 градусов, поэтому они двигаются в двух направлениях — открытие и закрытие. При работе устройства поток воздуха открывает ее, а по окончании специальные пружины возвращают их на прежнее место.

Сегодня существуют три основных вида клапанов обратного действия:

  • управляемый тип — при помощи электропривода или вручную;
  • самозакрывающийся клапан с возвратной пружиной;
  • пассивный тип, который изменяет свое положение из-за направления хода воздушных масс.

Кроме этого, есть метод их разделения по таким параметрам:

  • горизонтального или вертикального вида, что зависит от расположения вентилятора;
  • круглого или квадратного типа — от конфигурации воздуховода;
  • в виде жалюзи.

1 Особенности выбора

При выборе устройства необходимо уделять особое внимание как безопасности во время эксплуатации, так и эффективности работы. Оба параметра являются ключевыми

Важно исключить советы продавцов из магазина бытовой техники по некоторым причинам. Это связано с их узкими знаниями в сфере установки и монтажа вентиляции, которые ограничиваются ассортиментом магазина

Кроме этого, зачастую они хотят продать залежавшийся товар на полках, поэтому давать хорошего совета не намерены.

В связи с этим нужно самостоятельно выбрать вентилятор. Для совершения правильного выбора в первую очередь необходимо знать, какие бывают виды подобных устройств. Существует 2 основных вида вентиляторов для вытяжки:

  1. 1. Осевые вентиляторы. Такие устройства, согласно неофициальной статистике, считаются самыми популярными. Основной элемент — винт, расположенный внутри корпуса и закрепленный на подшипниках. Плюсом можно назвать низкую цену, а минусом — КПД устройства, зависящий напрямую от сопротивления воздуха, то есть, если квартира находится на первых этажах дома, производительность не будет превышать 15%.
  2. 2. Центробежные устройства. Они отличаются от предыдущих пониженной в 2−3 раза производительностью за счёт того, что используется не обычный винт, а колесо с лопастями. С другой стороны, сопротивление с воздухом намного ниже, поэтому потери мощности минимальны. КПД устройства на первых этажах будет оставаться на довольно высоком уровне.

Вентиляторы приточно-вытяжные: с нами чисто и свежо

В каталоге магазина представлены модели для обеспечения нормальной вентиляции в разных помещениях: кухонные вентиляторы ведущих мировых производителей различной мощности и размера, российские и зарубежные вентиляторы крышные приточно-вытяжные, защищенные от негативного внешнего воздействия специальным гальванизированным корпусом, также каминные и оконные вентиляторы, центробежные и многозональные.

Исходя из своих главных технологических характеристик, вентиляционные устройства делятся на вентиляторы приточно-вытяжные, применяемые в промышленности и в быту.

Какой вытяжной вентилятор выбрать для ванной

Вентиляторы отличаются производительностью, мощностью, диаметром, способом монтажа, уровнем шума, наличием дополнительных опций.

Кстати, рекомендуем полезную статью: Как выбрать вентилятор для вытяжки в ванной. А если вы сами решили сделать вентиляцию в ванной и туалете, то вот еще один полезный материал по этой теме.

Расчет необходимой мощности

Во-первых, нужно определить точный объем помещения, то есть перемножить площадь комнаты на высоту потолка. Эта цифра понадобится для дальнейших расчетов. Согласно СНиП, обновление воздуха в ванной и туалете должно происходить 6-8 раз в час (чем больше людей проживает в квартире, тем чаще должен быть обмен). Затем объем комнаты перемножается на частоту обмена.

Например, если в квартире живет 3 человека, ванная — 6 м2, а высота потолка — 2,6 м, мощность вентилятора должна быть: 6 м2 Х 2,6 м Х 6раз/час = 93,6 м3/ч., а значит воздухообмена 100 м3/ч будет вполне достаточно. Именно такие параметры имеет большинство вытяжных вентиляторов для ванной и туалетов. Особо мощные модели, например — Electrolux EAF-150, могут быстро обновить воздух в совмещенном санузле площадью около 20 м2.

У вас в ванной установлен вентилятор?

ДаНет

Самостоятельная установка вытяжки в ванной комнате: полезные рекомендации

Одним из основных факторов установки вытяжки в ванной является ее безопасная работа. Часто в старых домах (так называемых «сталинках») в помещении ванной устанавливали газовую колонку. Вытяжка в ванной комнате в таком случае не устанавливается, так как для работы колонки необходим достаточный объем кислорода, а вентилятор будет вытягивать весь воздух. Вентиляторы могут создать такое разряжение, что возникнет обратная тяга.

Прежде всего следует убедиться в том, имеется ли в ванной отверстие для вентиляции. Если есть, то вытяжка вставляется в прямо в это отверстие. В случае если отверстия нет — его устраивают своими руками в стене или на потолке помещения.

Вентиляторы с датчиком влажности и таймером для ванной

Как правило, вентилятор в ванную комнату подключается к системе электроснабжения параллельно с выключателем света. Соответственно, функционирует он только тогда, когда помещение используется. Но чаще всего проветривание необходимо уже после того как ванной воспользовались. Наиболее эффективным способом оптимизировать свои затраты и постоянно поддерживать микроклимат в ванной комнате на необходимом уровне является использование автономных устройств управления системой вентиляции. Наиболее часто встречаются два типа приборов, используемых в вентиляторах:

таймер задержки позволяет функционировать вытяжке для ванной комнаты и туалета определенный промежуток времени, после того как будет выключен свет в помещении. Как правило, функционал таких устройств включает возможность самостоятельной настройки временного интервала. Основным недостатком таймеров является то, что они проветривают в ванную комнату одинаковый промежуток времени как после умывания рук, так и после принятия ванны.

Управление вентилятором с использованием таймера

детектор влажности обеспечивает более интеллектуальное управление вентиляцией ванной комнаты. Устройство самостоятельно включает и выключает вентилятор в зависимости от уровня влажности в помещении.

Управление вентилятором с использованием датчика влажностиCATA EXHAUST FAN — E 100 GTH модель с монитором,где отображается температура и уровень влажности

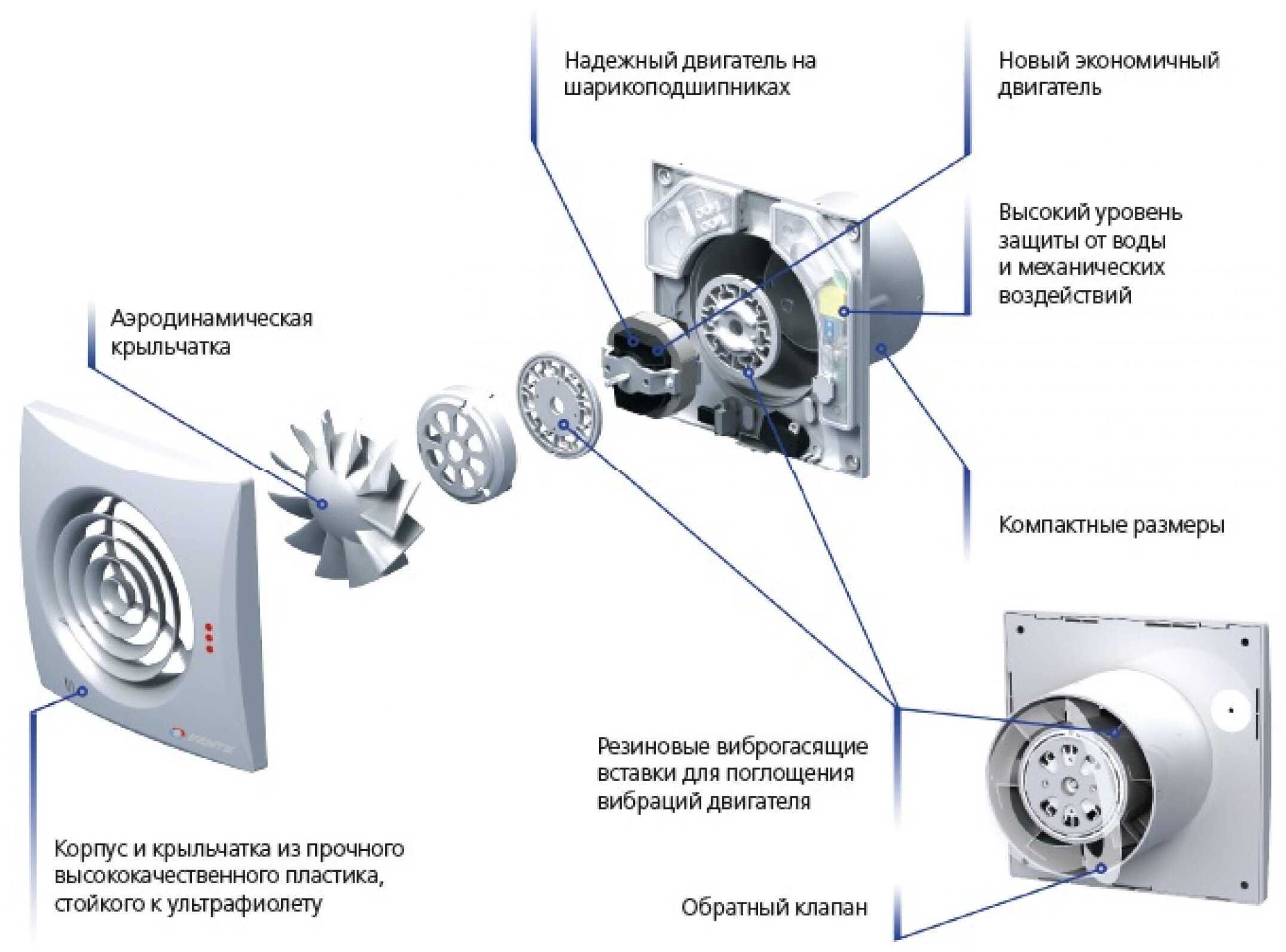

Виды и конструкции приборов

Производители выпускают для ванной комнаты два основных типа вентиляторов – накладные и канальные. Выбирать следует, ориентируясь на объем помещения. Для маленькой ванной подойдет накладная модель, установленная перед вентиляционным отверстием. А для просторной комнаты лучше купить канальный вентилятор, который устанавливают в воздуховод. Модели этого типа шумят еще меньше, если их монтируют глубоко в трубы воздуховодов.

Накладной вентилятор очень прост в установке. Его достаточно просто вставить в выходное отверстие вентканала и подключить к электросети. В частных домах приходится устанавливать воздуховоды, а в квартирах они обычно предусмотрены заранее, поэтому монтаж прибора занимает несколько минут.

Канальный вентилятор сложнее устанавливать. Он должен находиться непосредственно внутри вентканала и составлять с ним почти единое целое. Такую модель сложнее снимать для чистки, а при работе она издает более сильный звук, т.к. воздуховоды резонируют. Чтобы уменьшить шум, используют шумоглушители, специальные резиновые вставки, звукоизолирующие материалы для отделки воздуховодов.

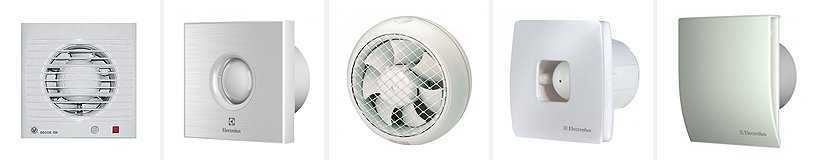

Вентиляторы различаются по конструкции, и каждый вид имеет собственные особенности.

Большая часть накладных вентиляторов оснащаются обратными клапанами

При выборе модели следует обратить внимание на плотность клапана, чтобы обеспечить максимальную защиту от запахов и пыли, поступающих из вентиляционной шахты

Тип #1 – осевые модели

Осевые вентиляторы еще называют аксиальными, т.к. при их работе воздух движется по одной оси с поверхностью рабочей крыльчатки. Эти модели популярны, их часто устанавливают в системах приточно-вытяжной вентиляции. Они экономичны и способны безостановочно работать в течение длительного времени.

Осевые модели отличаются высоким КПД, хорошими показателями производительности, но напорные характеристики зачастую оставляют желать лучшего. Конструкция осевых вентиляторов проста, благодаря чему надежна и долговечна. Это вид приборов хорошо подходит для установки в вентиляционных системах ванных комнат, однако некоторые модели могут издавать при работе шум от 30 до 50 дБ.

Осевые модели считаются самыми популярными, т.к. сочетают производительность, относительно низкий уровень шума и высокую степень пожарной безопасности

Тип #2 – радиальные вентиляторы

Это модели, которые представляют собой лопаточное колесо в спиралевидном кожухе. Попадая между лопатками, воздух перемещается в радиальном направлении, сжимается, после чего попадает в кожух, а потом – в нагнетательное отверстие.

Радиальные модели могут быть одностороннего и двустороннего всасывания. Лопатки могут быть изогнуты как назад, так и вперед. Модели первого типа более экономичны: они потребляют на 20% электроэнергии меньше.

Преимущества радиальных вентиляторов заключаются в их компактности, экономичности, хороших показателях напора и производительности. При работе они создают невысокий уровень шума и отлично перекачивают воздух

Тип #3 – центробежные конструкции

Канальные центробежные вентиляторы удобны, просты в эксплуатации и отлично подходят для установки в небольших ванных комнатах (до 15 м.кв). Они мощны, однако при хороших технических характеристиках электродвигателей производят относительно немного шума.

Приборы выпускаются с круглым и прямоугольным сечением. Их обычно устанавливают либо перед воздухозаборным отверстием, либо посередине жесткого воздуховода. Оба варианта имеют собственные достоинства и недостатки.

В первом случае придется покупать более мощную модель, а во втором – дополнительно устанавливать анемостат, чтобы избежать попадания конденсата в систему вентиляции. Такие модели нередко монтируют под потолком и маскируют за отделкой из гипсокартона.

Датчик срабатывает, когда уровень влажности достигает заданного предела. Вентилятор включается и работает до тех пор, пока помещение не очистится от излишка влаги

Существуют также крышные вентиляторы, которые монтируют на кровлях домов. Обычно это мощные осевые или радиальные модели, обеспечивающие качественную вентиляцию зданий.

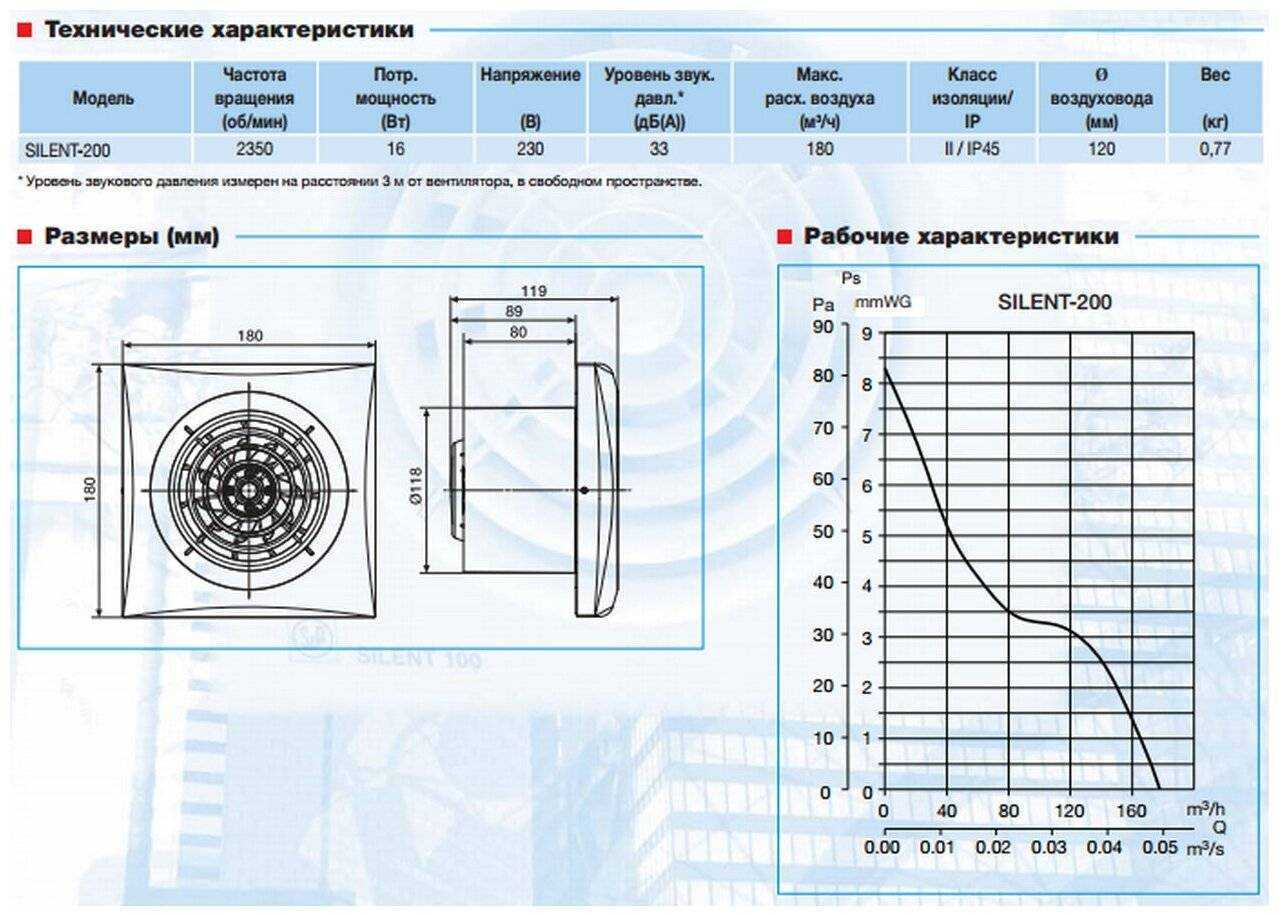

Параметры выбора вытяжного вентилятора

Ассортимент вентиляторов с обратным клапаном в магазинах очень хороший. Есть устройства практически на любой вкус и кошелек, разного качества, дизайна и функционала. Чтобы выбрать для себя лучший вариант, отвечающий всех предъявляемым к нему требованиям, стоит разобраться с несколькими вопросами.

Производительность

Этот параметр можно рассчитать, исходя из объема комнаты и коэффициента воздухообмена. Его диапазон рекомендован санитарными органами для жилых помещений в пределах от 6 до 8, это число полных смен воздуха в комнате в течение часа. Данная величина зависит от  числа проживающих людей. Так, для двоих пользователей надо брать для расчета число 6, для троих и больше 7-8. Технически производительность зависит от мощности вентилятора (указывается в руководстве по эксплуатации).  Его реальные возможности должны несколько превосходить расчетную величину.

Влагостойкость

Любой вариант санузла, будь то сауна или, казалось бы, сухой туалет – это помещение с агрессивными для электротехники условиями: высокая влажность, перепады температур и водяной пар, возможное попадание воды и моющих средств. Чтобы вентилятор работал бесперебойно в данных обстоятельствах, он должен иметь IP маркировку как можно выше. Она указывается на упаковке или в паспорте на конкретный прибор.

Уровень шума при работе

Данный прибор движется во время работы, значит шумит. Даже самые продвинутые устройства слышны, не существует абсолютно бесшумных вентиляторов. Чтобы действие вентилятора не доставляло неудобств, его следует вбирать с минимальным показателем уровня шума во время работы (указывается в паспорте).

Санитарные нормы уровня шума

Другие параметры

Класс энергопотребления говорит о том, насколько экономично будет работать прибор.

Дополнительные опции устанавливаются на вентиляторы для их более комфортного и экономичного функционирования.

Датчик влажности подает сигнал на органы управления в тот момент, когда данный показатель в помещении превышает установленную границу, запуская тем самым прибор.

Вытяжной вентилятор с датчиком влажности

Датчик движения и/или освещенности позволяют организовать работу устройства именно в тот момент, когда пользователь находится в ванной комнате. Это не самое удачное решение, так как за кратковременное пребывание в комнате влажность может повыситься сильно, а проветриться за это время не успеет. Второй недостаток: датчик движения срабатывает на определенные действия человека и может просто «не увидеть» его.

Таймеры и автоматика включения/выключения срабатывают в предустановленном порядке. В данном случае можно рассчитать периодичность, исходя из объема помещения, частоты пользования им и других параметров.

Вентиляторы для ванной с обратным клапаном

Обратный клапан для вытяжного вентилятора необходим, если в системе вентиляции есть несколько точек воздухозабора и возможно изменение направления потока воздуха в случае включения вытяжки на одной из них.  К примеру, в единую систему объединены вытяжки в кухне, ванной и туалете. Для многоквартирных домов обратный клапан является обязательным условием независимо от эффективности функционирования вентиляционной шахты.

Было разработано множество эффективных устройств обратных клапанов основанных на разных принципах срабатывания:

одностворчатый гравитационный — представляет собой пластиковую или металлическую шторку, закреплённую на горизонтальной оси посредине или в верхней трети воздуховода. Под воздействием воздушного потока направленного из помещения шторка поворачивается, а при возникновении обратной тяги закрывается под действием гравитации

Предельная простота конструкции позволяет применять этот тип обратного клапана в системах с естественной вентиляцией.  Однако при монтаже следует уделять особое внимание точность и размещения. Клапан должен позиционироваться строго вертикально, любые перекосы могут существенно снизить его эффективность

Гравитационный обратный клапан в круглом корпусе

двустворчатый пружинный (тип бабочка). Такие конструкции устанавливаются исключительно в системах с принудительной вентиляцией. Ось, на которой закреплены два шторки, находится ровно посередине воздуховода. Она приводится в действие довольно сильным потоком воздуха, а возвращается в исходное положение под воздействием пружинного механизма. В некоторых моделях предусмотрена возможность регулировки силы возврата шторок.

Пружинный обратный клапан – автономное механическое устройство, может устанавливаться в воздуховоды круглого сечения соответствующего диаметра враспор

жалюзи. Представляет собой одну из разновидностей гравитационного клапана, на нескольких горизонтальных осях размещены небольшие шторки, напоминающие жалюзи. Такая конструкция более компактна и чувствительна к потокам воздуха. Обычно используется для защиты воздуховодов с внешней стороны фасадов зданий.

Бесшумный вентилятор для ванной с обратным клапаном типа жалюзи

гибкая мембрана. Шторка сделана из легкого гибкого пластика, который изгибается на горизонтальной или вертикальной оси под действием воздушного потока направленного из помещения. При выборе такой конструкции следует помнить, если обратная тяга имеет большую силу давления, воздуховод должен быть оборудован дополнительными ребрами жесткости в виде пластиковой решетки, на которую будут опираться мембрана в закрытом состоянии.

Гибкая мембрана на корпусе вентилятора в рабочем положении

Статья по теме:

Для чего нужна принудительная вентиляция

Повышенная влажность отличает ванную от других комнат в доме и вместе с этим создает благоприятные условия для функционирования и размножения болезнетворных бактерий и микроорганизмов. Поэтому несмотря на обилие чистящих средств, ликвидировать основную причину гнили и плесени способно только грамотно подобранное вытяжное устройство. Также оно поможет достичь оптимальной температуры и влажности в помещении и избавить от постоянного присутствия неприятного запаха, которое особенно характерно для совмещенного санузла с туалетом. Вытяжка для ванной выполняет следующие задачи:

  • создание воздухообмена;
  • препятствие распространению вредных для здоровья микроорганизмов;
  • поддержание оптимального микроклимата.

Естественная вытяжка

Этот вид вентилирования работает путем вывода спертого воздуха через шахту. Обычно данная система проектируется при строительстве многоквартирного жилого дома. Но для ее эффективного функционирования требуется постоянный приток воздуха через специальные отверстия в двери ванной комнаты.

Принудительная вытяжка

Устанавливается в тех случаях, когда естественный механизм воздухообмена неисправен или недостаточно эффективен. Создается за счет использования специальных устройств – встраиваемых вентиляторов.

Принудительная вытяжка рекомендована к установке в следующих случаях:

  • при возникновении на трубах или металлических изделиях ржавчины;
  • если на стеклах, предметах и окнах постоянного присутствует конденсат;
  • при появлении на поверхностях черных точек, гнили или плесени.

Что это такое и для чего он нужен?

Вентиляторы с обратным клапаном очень часто устанавливаются в ванных и туалетных комнатах вместо естественной вентиляционной системы. Это устройство позволяет справиться с образованием конденсата и пара во время принятия водных процедур. Особенно остро эта проблема стоит для тех, у кого естественная вентиляция не работает должным образом, а также тем, кто пользуется душем и ванной не один раз в день. Недостаток вытяжки будет провоцировать сырость, а впоследствии рост плесени и грибка, что может нанести серьезный урон здоровью жильцов.

У вытяжных вентиляторов с обратным клапаном есть свои преимущества, среди них:

  • возможность монтажа в ванных любых размеров;
  • хорошая сочетаемость с установленными от застройщика классическими воздуховодами;
  • возможность установки не только на стену, но и на потолок;
  • прочность, благодаря специальному АБС пластику;
  • не пропускает неприятные запахи от соседей;
  • низкий уровень шума, есть совершенно бесшумные модели;
  • высокая влагоустойчивость и пожаробезопасность;
  • хорошая комплектация (например, датчик влажности, движения, защита от короткого замыкания и другое);
  • напряжение двигателя 12 вольт.

Но есть у этих вентиляторов и недостатки:

Высокая стоимость оборудования. Не каждый может позволить себе установить вентилятор с обратным клапаном, да еще и от известного производителя без существенных затрат

Однако срок службы этих устройств довольно большой и его стоимость окупится за счет отсутствия проблем в ванной, связанных с влажностью.
Не все модели могут обеспечить достаточное давление, поэтому при покупке вентилятора следует обратить особое внимание на этот пункт.

Монтаж вентилятора с обратным клапаном

В большинстве случаев вентиляторы с обратным клапаном – это приборы, встраиваемые в канал воздуховода, а также в специально подготовленное отверстие стены или потолка.

Монтажные работы предполагают выполнение следующих действий:

Обесточивают квартиру и подключают новое оборудование к системе электропитания. Для этого от ближайшей распределительной коробки тянут кабель

Очень важно поместить кабель в специальный канал, который станет его защитой при эксплуатации в условиях повышенной влажности.
Снимают декоративную панель с передней части вентилятора.
На место соединения корпуса с рабочей поверхностью наносят тонкий слой клея или силикона.
Вставляют устройство в вентиляционное отверстие и с усилием прижимают к рабочей поверхности. Излишки клея сразу убирают сухой салфеткой.
При наличии отверстий для саморезов или болтов выполняют дополнительную фиксацию этими крепежными элементами

В этом случае обеспечивается более плотное прилегание конструкции к стене, что минимизирует вибрацию вентилятора.
На закрепленном устройстве устанавливают противомоскитную сетку и закрывают внутренние части с декоративной панелью.

Вытяжка в ванную комнату: критерии выбора оборудования

Для установки вытяжки в ванной комнате, которая в полном объеме будет справляться со своими функциями, следует ознакомиться с параметрами и особенностями оборудования:

  • оборудование и устройства для вытяжки в ванной комнате должны соответствовать нормам безопасной эксплуатации и иметь соответствующие сертификаты и гарантийные листы;
  • электровытяжка в ванной комнате, работающая от сети, должна располагаться в защитном корпусе, во избежание попадания в устройство капель воды или влажного пара;
  • мощность (производительность) вытяжной установки должна позволять выводить загрязненный воздух в полном объеме. В случае, когда одна вытяжка проходит через ванную из туалета, ее мощности должно хватить на обслуживание двух помещений;

Виды клапанов

Существует несколько видов клапана обратного хода:

  • Устройство мембранного типа имеет заслонку из легкого гибкого материала, которая начинает отклоняться под напором поступающего воздуха. В то же время при обратном давлении воздуха мембрана плотно прижимается к решетке, препятствуя его проникновению в помещение.
  • Обратный клапан «бабочка» имеет осевой стержень, на котором размещены металлические створки. При затягивании внутрь загрязненного воздуха крылышки открываются, при отсутствии потока воздуха и под действием обратного давления — закрываются.
  • Клапан в виде лепестков работает по тому же принципу, что и предыдущие конструкции. Отличием является наличие нескольких отдельных стержней для каждого лепестка.

Все модели обратного клапана на вентилятор можно разделить на несколько видов в зависимости от определенных признаков:

По материалу изготовления. Клапан обратного хода может быть пластиковым, силиконовым или стальным. В бытовых приборах чаще всего установлены клапаны из пластика и силикона.

Эти материалы более устойчивы к негативному воздействию влаги, не требуют особого ухода и не оказывают большого влияния на стоимость всей конструкции. Помимо этого, пластиковые элементы не создают сильного шума и вибрации,  в отличие от металлических деталей.

По типу сечения. Все модели делятся на прямоугольные и круглые. Первый вид работает по принципу жалюзи, где движение горизонтально расположенных лопастей зависит от работы вентилятора.

Клапан круглой формы может быть половинчатым и цельным, выполняется из пластика и пленки. Достаточно важным моментом можно назвать необходимость соответствия формы клапана контурам отверстия в вентиляционной трубе.

По способу управления. Устройства могут приводиться в действие ручным или автоматическим способом. Первый вариант более надежный, не требует наличия электричества и специального ухода.

Но при сбое в работе какой-либо элемента системы могут наблюдаться негативные последствия. Автоматическое управление обеспечивает оптимальное функционирование всей конструкции без постороннего вмешательства.

По пропускной способности. Она полностью зависит от размеров устройства: чем больше клапан, тем больше воздуха может пройти через вентилятор.

Типы и функции вентиляции для ванных комнат

Прежде чем сделать выбор в пользу той или иной системы воздухообмена, необходимо ознакомиться с типами и принципами работы таких систем. Вытяжка ванной комнаты может быть организована естественным и принудительным методом.

Естественная вытяжка. Такая вытяжка работает вследствие действия естественных факторов, таких как разница давления и температуры воздуха в помещении и за его пределами. Отработанный воздух удаляется через вентиляционный канал, проходящий в стене дома. Для осуществления воздухообмена вполне хватает открытого окна или двери, через которую поступает приточный воздух.
