Вентилирующие системы в теплицах

Гидроцилиндры

Наиболее важным является проветривание в теплицах, предназначенных для выращивания рассады, особенно на период ее закаливания, без которого рассада может попросту не прижиться в открытом грунте.

Для осуществления вентиляции теплицы вручную Вы должны будете практически неотлучно находиться на своем дачном участке, что обусловлено переменчивыми погодными условиями в межсезонье на большей части территории России.

Так в течение дня погода может быть пасмурной или солнечной, в соответствии с этим Вам будет необходимо открывать или закрывать вентиляционные отверстия. Избежать подобных неудобств можно, устроив автоматическую вентиляцию, используя для этого технику, оснащенную датчиками температуры и влажности воздуха. Использовать в теплице такую сложную технику практически невозможно.

Правда, можно без особых хлопот устроить автоматическую вентиляцию теплицы своими руками, используя для этого простейшие механизмы. Так при перегревании под действием солнечных лучей двери и фрамуги будут открываться, а при остывании – закрываться.

Принцип работы подобного устройства основан на действии гидроцилиндра, состоящего из штока, трубы и нескольких уплотнительных колец. Предварительно залитое в цилиндр масло при повышении температуры в теплице будет расширяться и выталкивать шток.

При правильном расчете диаметра штока и объема цилиндра шток может выдвигаться на высоту более 0,4м при изменении температуры масла от +10 до + 30 градусов. Такой величины подъема штока, как правило, достаточно для подъема фрамуги.

Сам гидравлический цилиндр необходимо закрепить на коньке крыши теплицы. Конец штока соединяется через гибкие тяги с верхними фрамугами. При выдвижении штока в результате расширения нагретого масла происходит автоматическое открывание фрамуг. Если произвести дополнительную установку блоков, то можно также автоматически открывать и двери теплицы.

По мере проветривания воздух будет охлаждаться. Если вдруг станет пасмурно и начнет накрапывать дождик, то температура воздуха в теплице станет понижаться. Масло, соответственно, начнет уменьшаться в объеме и под тяжестью фрамуг шток начнет постепенно втягиваться в цилиндр, это будет происходить до тех пор, пока фрамуги не закроются полностью.

Используя самые простые механизмы можно выполнять автоматизированное управление вентиляцией теплицы. Изменяя точки крепления троса к фрамуге, можно регулировать ширину открытия фрамуги. При вертикальной установке гидравлического цилиндра можно выполнять одновременное открытие всех форточек, размещенных на крыше теплицы.

Изготовление

Отмечается, что для всех растительных культур необходим приток свежего воздуха. Это обеспечивает полноценное развитие. Вентиляция поликарбонатных теплиц выполнятся для того, чтобы у владельца была возможность осуществлять контроль всего процесса, а при необходимости перекрывать снаружи доступ. Это обеспечивает сохранение определенной температуры в парнике.

Варианты изготовления

Выделяется несколько вариантов для создания подобных систем. У них свои особенности, преимущества и недостатки. Поэтому их необходимо рассмотреть детально.

Вначале стоит упомянуть про естественную вентиляцию. Ее можно изготовить собственноручно за один день без особых затрат. Данная конструкция будет выглядеть как обычное окно или форточка в теплице.

В случае необходимости делается проветривание парника путем открытия двери и окна. Воздух начнет циркулировать по всему парниковому помещению. Данный способ проветривания способен сильно изменить микроклимат внутри, поэтому требуется личное участие.

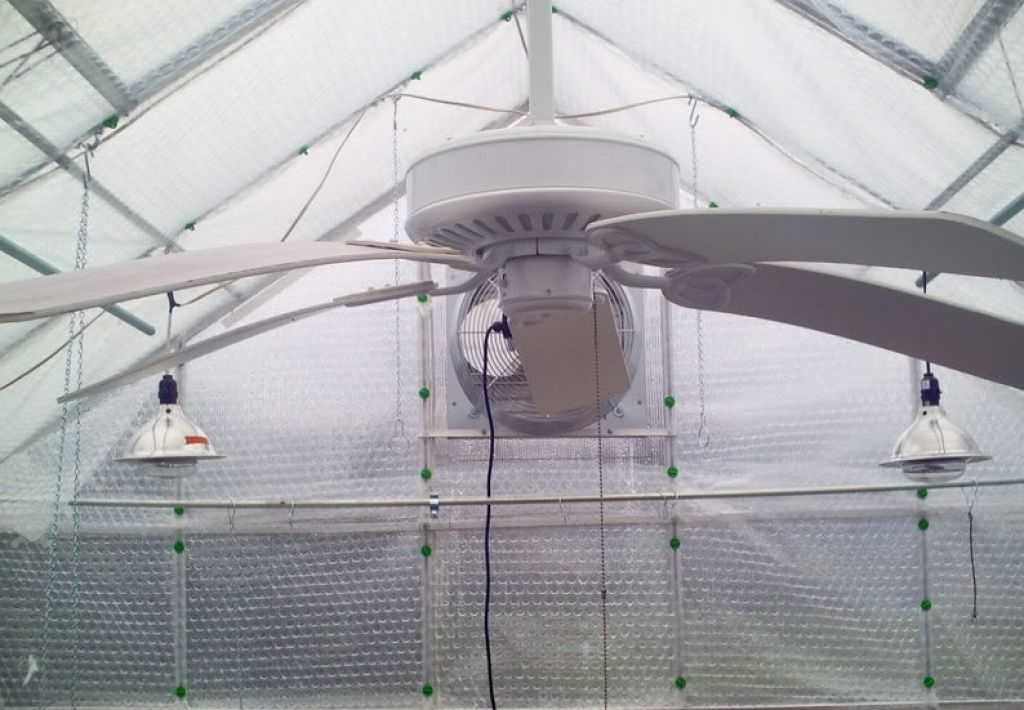

Во втором виде предполагается использование вентиляторов для теплиц. Необходимо их установить так, чтобы один осуществлял втягивание воздуха снаружи, а второй обеспечивал отток изнутри.

Для такой вентиляции подойдут не все типы вентиляторов. Используются варианты со специальной заслонкой, которые закрываются при нерабочем состоянии. Требуется учитывать факт, что для такой вентиляции необходимо электричество.

Некоторые огородники осуществляют вкапывание пластиковой канализационной трубы в землю, чтобы один конец выходил в теплице под прямым углом, а другой располагался на улице. Получится циркуляция воздуха или температурного перепада, а само помещение не сильно охладится.

Часто делается комбинированная вентиляция в теплицах. Данный вариант обеспечивает летом экономию электричества, а зимой можно активировать вентиляторы на расстоянии.

Важно располагать вентиляционные отверстия подальше от нагревательных приборов. Идеальным вариантом будет использование вытяжного и приточного вентилятора, которые будут установлены в разных концах парника

Система сможет сделать правильный круговорот воздуха.

Автоматизация

При установке тепличного вентилятора необходимо спланировать его автоматическое включение. Сначала требуется определиться со временем проветривания. Определяется время по климатическим условиям, создаваемым для определенных растительных культур.

Для различных видов растений необходимо постоянный приток свежего воздуха. Из-за этого увеличивается периодичность запуска, а его можно привязать к температурному датчику, связанному с нагревателем.

Отличным видом будет приобретение самостоятельной контрольной системы с таймером. Она сможет запускать вентилятор в определенных временных промежутках. В основном ее стоимость не высокая и оправдывает себя. Данное решение наиболее оптимальное.

Чтобы реализовать подобную систему требуется температурный датчик с двумя цепями или несколькими контактами. Первая линия электропередачи запускается в том случае, когда не будет хватать 3 – 4 градусов до минимально допустимого охлаждения, включая только тепличные вентиляторы.

После опускания температуры вследствие проветривания, начнется активация второй цепи, которая подает питания на различные нагревательные элементы, а при этом отключается вентиляция.

Данная система во время совмещения с системой автоматического полива способна сделать работу всего тепличного ухода в элементарное ухаживание за культурами растений. Управляющая схема решит все проблемы по созданию и поддержке микроклимата.

Наличие автоматического открывания в теплице форточек позволит облегчить вентиляционную задачу. Если отсутствуют определенные навыки по работе с электроникой, то удобней будет приобрести уже готовый управляющий прибор.

Вентиляция из упора для багажника

Автоматизированная форточка – не проблема, если есть инструкция и немного сноровки. В качестве основного элемента подойдет упор для багажника, снятый с «Москвича».

Автоматическая форточка в теплице

Гидроцилиндр и гидробак из автомобильных запчастей

Ваша задача – смонтировать основательный механизм, способный поднимать несколько фрамуг одновременно. Он будет состоять из двух частей. Первая – упор для автомобильного багажника, переделанный под новые нужды:

1. Необходимо отпилить болт, встроенный в упор. В центре просверлить отверстие и выпустить воздух из цилиндра. Рассверлить отверстие до 9 мм.
2. Задвинуть шток так, чтобы поршень не дошел до отверстия на 30-35 мм.
3. Обезжирить полость цилиндра. Закрепить его в тисках отверстием вверх. Капнуть на поршень масло, чтобы оно не касалось стенок.
4. Залить полость эпоксидным клеем. Как только он высохнет, следует потянуть за шток, чтобы оторвать поршень от клея.
5. В клее просверлить отверстие 9 мм и нарезать в нем резьбу (шаг 1,25).

Вторая часть устройства – гидробак. Его можно соорудить из трубы:

1. Трубу (диаметр 40 мм, длина – 300) нужно заглушить с одной стороны приваренной металлической заглушкой. А с другой – заглушкой с резьбой под болт М10.
2. Для заглушки с резьбой нужна прокладка из маслостойкого материала.
3. В приваренной заглушке высверлить отверстие 9 мм и нарезать в нем резьбу М 10, шаг 1,25.

Устройство для открывания дверей

Заправка и установка автоматического открывателя

Соединив цилиндр и гидробак тормозным шлангом, вы получите мощный открыватель. Осталось заполнить гидробак холодным веретенным маслом и установить автоматику:

1. Залив масло в гидробак, нужно, двигая штоком, прокачать его по всему механизму. Затем полный бак закрутить заглушкой с резьбой и закрыть болтом с шайбой и конт-гайкой. Откалибровать механизм с помощью регулировочного болта.
2. Теперь бак – под потолок (с защитным экраном, конечно), а цилиндр – под окно. Когда масло расширится, шток выдвинется и окно откроется.

Автоматическая вентиляция теплицы своими руками

Приведем пример, как правильно сделать вентиляцию в теплице самостоятельно.

Гидравлическая система сообщающихся сосудов. Устанавливается для осевой форточки (горизонтальное, вертикальное расположение). Необходимы две емкости: стеклянные банки, пластиковые бутылки или другие емкости. Изготовление:

1. Одна емкость наполовину заполняется водой.
2. Размещается вверху теплицы. Чем выше, тем быстрее нагреется вода и откроется форточка.
3. Вторая емкость прикрепляется (шпагатом, например) к верхней части вертикальной осевой форточки. Немного заполнена водой.
4. Емкости соединяются между собой тонким шлангом, концы которого размещены на дне внутри каждой бутылки/банки.

При нагревании жидкость из первой емкости будет перемещаться по шлангу во вторую, утяжеляя ее. Форточная рама станет постепенно открываться по мере того, как вторая бутылка/банка будет опускаться вниз. При охлаждении воздуха вода возвратиться обратно, форточка закроется.

Биметаллическая конструкция. Используется для легких форточек, начинает действовать при значительном повышении температуры. Хорошо подойдут для этого материалы кровельного железа и винилпласт. Изготовление:

1. Отрезать длинную полосу каждого материала.
2. Склеить две полосы между собой по периметру, немного отступая от края.
3. Отмерить на получившейся конструкции ¼ всей длины.
4. Закрепить полосу в отмеченном месте к нижней части форточной рамы.
5. Другой конец полосы установить через двойное шарнирное соединение на нижней части самой форточки.

Конструкция будет открывать форточку, когда один из элементов прогреется больше другого, изгибая всю полосу. При охлаждении вернется к первоначальному положению, постепенно закрывая форточную раму

Пневматический привод

Открытие форточки будет происходить при расширении в приводе нагретого воздуха.

Чтобы изготовить механизм, потребуется:

• Поршень с пенопластовым штоком.
• Резиновый шланг.
• Сосуд для воздуха, желательно из металла.
• 20 – сантиметровый цилиндр.
• Шкив.
• Прочный шнур.
• Деревянное коромысло.
• Шарик, сделанный из пластизоли.

Автоматическое проветривание теплиц своими руками на пневматическом приводе сделать не сложно:

• Нужно лишь проследить, за тем, чтобы в верхней части цилиндра была закреплена направляющая для штока.
• В дне проделывается отверстие, через которое протягивается шланг.
• Механизм начинает работать, когда надувается шарик.
• Он поднимает шток и поршень, что вызывает натягивание шланга. Когда температура падает, шарик сжимается.
• Существует также несколько нестандартных способов создания автоматической системы проветривания теплиц.

Система проветривания из сподручных материалов

Как сделать самостоятельно автоматическое проветривание.

Чтобы собрать автоматический механизм потребуются детали:

• Крышка для банки, используемая при закрутке овощей.
• Крышка из полиэтилена.
• Трубка из меди или латуни, около 3 см.
• Трубка от капельницы, 10 см.
• Деревянный брусок, отмеряется по форме форточки.
• Гвозди – 2 шт.
• Проволока, на которую можно подвесить банки.
• Средство для пайки – герметик.

Система проветривания из банок создается по несложной инструкции:

• В большой стеклянный баллон, вместимостью 3 литра, нужно залить 0,8 литра воды. После этого баллон закатывается крышкой. В ней проделывается отверстие, по размерам подходящее для трубки из латуни;
• После этого отверстие необходимо запаять герметиком;
• В крышке из полиэтилена проделывается такое же отверстие, только вставляется пластиковая трубка, и также запаивается.
• После этого банки размещаются в теплице. К раме теплицы приделывается брус, выступающий в роли противовеса.

Как удалить с белой подошвы маркер, клей, краску, жир?

Изрисованные кроссовки Пятна от краски, маркера и других сложновыводимых средств, вывести крайне сложно, но вполне возможно, если знать, что использовать.

Устранить столь стойкие пятна можно смесью нашатыря, соды и лимонной кислоты:

• Наливаем стакан воды и добавляем туда 25 г лимонной кислоты и 2 столовых ложки соды
• Протираем раствором все грязные места. Лучше наносить его щеткой
• Дальше смешайте в стакане воды пару чайных ложек нашатыря и обработайте раствором места загрязнений еще раз
• Оставьте все на 10 минут и смойте хорошо водой
• Для очень стойких пятен смешиваем все компоненты в небольшом тазу и помещаем в него подошву и дайте ей постоять 20-30 минут, а потом промойте и просушите.

Автоматические системы вентилирования – основные конструкции

Электрическая система

Конструкция электрической автоматической вентиляции – это замкнутая электрическая цепь, состоящая из вентилятора и термореле (тогда это – электрическое принудительное проветривание) или термореле и набора переключателей (естественное электрическое).

Принцип работы – при достижении определенного уровня температуры внутри помещения термореле запускает вентилятор или механизм открывания форточек. В качестве недостатков выделяют запитанность от электросети – отключение электроэнергии на незначительное время в солнечный день может погубить растения. Как резерв к таким системам обычно относят солнечные батареи на крыше и систему накопительных аккумуляторов для поддержания бесперебойной работы.

Гидравлическая система вентилирования

Конструктивно гидравлическое вентилирование – это набор гидравлических или пневматических рычагов внутри и снаружи теплицы с датчиками на фрамугах. Принцип автоматического открытия-закрытия – один гидроцилиндр с воздухом внутри находится внутри теплицы, при нагревании воздух расширяется и начинается движение воздуха к наружному цилиндру, конструкция «перевешивает» и фрамуга открывается. При достаточном остывании воздуха происходит обратный процесс и фрамуги закрываются.

К недостаткам гидравлической конструкции относятся:

• невозможность применения данной конструкции на боковых форточках;
• медленное реагирование системы в момент очень резкого изменения погоды.

Такая система вентиляции теплицы может быть создана самостоятельно, на строительном рынке существует большое количество предложений и гидроцилиндров любых конструкций.

Биметаллическая система вентилирования

Конструктивно биметаллическое вентилирование – две пластины из металла или металла с добавлением пластика. Принцип открытия-закрытия – пластины имеют разный коэффициент деформации под воздействием тепла, при нагревании одна пластина выгибается и открывает форточку, при снижении температуры – выгибается в начальное положение и закрывает форточку.

К преимуществам биметаллических конструкций относится простота, надежность, автономность работы, к недостаткам – небольшая мощность и неспособность поднимать тяжелые конструкции.

Виды вентиляционных систем для теплицы

Все виды вентиляции в закрытых помещениях можно условно разделить на два вида, принудительные и естественные. К естественной вентиляции относится оборудование форточек, при открытии которых происходит замена отработанного воздуха на свежий. Такую систему вентиляции теплицы самостоятельно, можно соорудить, не затрачивая дополнительных средств на монтаж и оборудование. Минусом такой вентиляции является низкая эффективность и сложность контроля притока и оттока воздуха.Принудительная система лишена этих недостатков и является оптимальным методом создания здорового микроклимата в теплице. К принудительным видам проветривания можно отнести:

• Гидравлические системы.
• Биметаллические системы.
• Профессиональные системы.
• Электрические системы.

Рассмотрим каждый вид систем в отдельности, чтобы понять, какими недостатками и преимуществами обладает та или иная вентиляция.

Гидравлическая система

Этот вид проветривания считается одним из самых надежных и эффективных, к тому же систему с легкостью можно создать своими руками. Суть работы гидравлики заключается в способности жидкости расширяться, что и обеспечивает открывание форточек. Для обустройства такой системы в теплицах из поликарбоната своими руками, вам понадобится емкость с водой и рычаги, соединенные фрамугой. При нагревании вода расширяется, и фрамуги открываются, с понижением температуры процесс происходит в обратном направлении.Единственным недостатком гидравлики является медленное закрывание фрамуг при снижении температуры. При сильном похолодании наружного воздуха, могут пострадать теплолюбивые культуры. Поэтому владельцам таких систем рекомендуется следить за погодой и в случае необходимости принять меры по защите растений.

Биметаллическая система

Некоторые самоделкины, которые разбираются в свойствах металлов, могут обустроить проветривание теплицы своими руками и соорудить достаточно эффективную и надежную биметаллическую систему вентилирования. Суть действия такой установки заключается в способности металлов расширяться и сужаться. Установив пластину из двух различных по характеристикам металлических листов на форточку, можно добиться практически автоматического проветривания.При нагреве пластина будет расширяться и выгибаться, что поспособствует открытию форточки. При остывании, наоборот металл сожмется и форточка закроется. Такая конструкция не требует постоянного присутствия и контроля со стороны хозяина теплицы. Однако и эта вентиляции имеет ряд недостатков, главным из которых можно считать эффективную работу только для форточек маленького размера.

Электрическая система

Система вентиляции с использованием простейших электрических приборов может стать наиболее эффективным вариантом поддержания необходимого микроклимата. Для создания такой установки своими руками необходимо приобрести несколько вентиляторов и термодатчик. Подсоединив вентиляторы к регулятору температуры, а затем и к сети, вы получите систему, которая будет включать вентиляцию теплицы автоматически при повышении заданной температуры.Единственным минусом системы является зависимость от энергосети. Однако проблему с отключением электричества можно с легкостью решить, установив на крыше парников солнечные батареи. В этом случае вы не только обеспечите бесперебойность питания, но и сэкономите на оплате коммунальных услуг.

Профессиональная система

Сегодня в специализированных магазинах можно приобрести готовые, профессиональные системы проветривания для теплиц. Данные конструкции отличаются высокой эффективностью, долговечностью и надежностью. Монтаж такой системы не составляет труда и его можно выполнить самостоятельно, ознакомившись с инструкцией. Профессиональная вентиляция теплицы из поликарбоната уберегает урожай от замерзания, развития болезней при повышенной влажности, гибель растений от застоявшегося воздуха.Из недостатков профессиональных систем можно выделить высокую стоимость оборудования по сравнению с самодельными установками. Однако со временем автоматика окупается, ведь при качественном проветривании значительно повышается урожайность, и сокращаются плодопотери.

Вентиляция фермерской теплицы

Приток свежего воздуха внутрь теплицы обеспечивают посредством устроенных в стенах или крыше форточек, а также через дверной проем. При этом площадь участка, через который осуществляется проветривание, должна составлять около 20% от общей. В теплицах, имеющих значительную площадь, форточки предусматривают через каждые 2 м или сплошным рядом на обеих сторонах крыши.

Приток свежего воздуха внутрь теплицы обеспечивают посредством устроенных в стенах или крыше форточек

Форточки, устанавливаемые в теплице, могут быть двух видов: обычной конструкции и жалюзного типа. Форточки-жалюзи чаще всего устраивают в теплицах, в которых планируется выращивать более теплолюбивые овощные культуры или цветы. Их главным достоинством является способность обеспечивать приток свежего воздуха, не создавая при этом сквозняков. Кроме форточек, для проветривания сооружений закрытого грунта в безветренную погоду используют открывание дверей.

Кроме форточек, для проветривания теплицы используют открывание дверей

Если ваша теплица не пристроена к дому, вентиляционные панели должны лежать в направлении преобладающих ветров, чтобы c увеличением скорости ветра увеличивался воздухообмен. Площадь отверстий должна составлять приблизительно 1/6 площади теплицы, причем площадь нижних отверстий для входа воздуха должна быть на 1/3 меньше площади выпускных отверстий, a разность их отметок по высоте должна составлять не менее 1,8 м. Это ориентировочный расчёт.

Открывать и закрывать форточки лучше не вручную. Их можно оснастить самодельной гидросистемой. Состоит она из ёмкости c гидравлическим маслом, соединённой с рабочим цилиндром. Принцип действия понятен: масло из-за высокой температуры расширяется, толкает поршень амортизатора, который раздвигается и поднимает фрамугу. Вариант с маслом, которое выдавливает шток гидроцилиндра, есть в продаже. Его даже можно регулировать, при какой температуре система должна срабатывать.

Имеется ряд разработок терморегуляторов прямого действия, в которых в качестве рабочего тела используется воздух. В конструкции терморегулятора Г. И. Иванова  фрамуга открывается благодаря подъему гибкого резервуара (автомобильной камеры), сообщенного с герметичным сосудом, укрепленным в верхней зоне теплицы (на рисунке ниже). Гибкий сосуд помещен в бочку с водой, при расширении воздуха он увеличивается в объеме и всплывает, открывая фрамугу.

Автоматическое вентилирование теплицы по способу Г. И. Иванова: 1 — конструкции теплицы; 2 — герметичный сосуд; 3 — шланг; 4 — камера; 5 — резервуар; 6 — вода; 7 — пластина; 8 — тяга; 9 — форточка

Несколько отличается по конструктивному исполнению другой терморегулятор.  В этом регуляторе фрамуга открывается благодаря моменту, создаваемому перераспределением массы воды в двух емкостях при расширении воздуха. Принцип действия регулятора ясен из рисунка ниже.

Устройство для открывания фрамуги: 1 — фрамуга; 2 — регулирующие планки; 3 — сосуд с водой вместимостью 2-4 л; 4 — отверстие d=5 мм; 5 — гибкий шланг; 6 — сосуд вместимостью 10-20 л

Иногда вентиляционную систему теплиц дополняют установкой вытяжных и циркуляционных вентиляторов. Вытяжной вентилятор используют, чтобы выводить теплый воздух из теплицы. Его устанавливают на сегменте стеклянного покрытия крыши, замененного листом жести или асбестоцементной плитой.

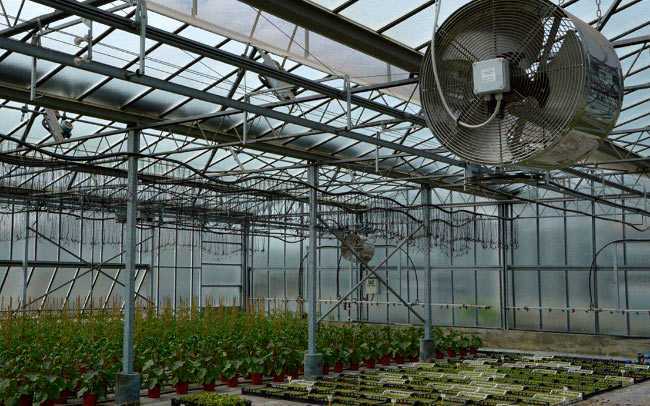

Циркуляционный вентилятор

Циркуляционный вентилятор устанавливают внутри помещения теплицы. Он приводит в движение воздух в теплице, помогая равномерно распределять тепло и влагу, что улучшает условия роста растений. Для этих целей вполне годится хороший бытовой вентилятор. Некоторые модели электрических нагревателей для теплиц могут работать в режиме циркуляционного вентилятора: нагнетать воздух, не грея его.

Видео: Вентиляция в теплице своими руками это возможно

Узнайте более подробно о вентиляции в теплице:

— Как сделать форточку;
— Термопривод для теплицы;
— Как проветривать теплицу;
— Как сделать гидроцилиндр для теплицы.

Все наши статьи из рубрики: Теплицы и парники →→→

Источник 1   Источник 2

Конструкция вентиляционной системы

Конструкция механизма открывания и закрывания форточек теплицы с приводом от мотор-редуктора обеспечивает их одновременный подъем или опускание на всей площади каждого отделения теплицы. Открывание может осуществляться автоматически и дистанционно. Угол подъема форточек и площадь вентиляционного проема регулируются в зависимости от температуры воздуха, скорости ветра и осадков.

Каждый механизм состоит из реечных редукторов, установленных на верхнем поясе ферм в центральной части теплицы с рейками, штангами, роликовыми опорами.

Для оптимального распределения воздуха, улучшения микроклимата способствующего росту растений, промышленные теплицы оборудуются средствами принудительного проветривания. Для этого используются специальные вытяжные вентиляторы, с многоступенчатым регулятором скорости вращения. Вентиляторы во время работы перемешивают (создают циркуляцию) горячий и холодный воздух, способствую более равномерному распределению температурных полей, снижению перегрева растений, ускорению физиологических процессов роста растений, устранению зон с повышенной влажностью. Наиболее принудительная циркуляция воздуха эффективна в климатические периоды, когда естественная циркуляция через фрамуги и форточки малоэффективна или невозможна вовсе.

Автоматическая вентиляция различается по принципу работы и подразделяется на типы:

1. Электрическая — наиболее распространённый тип вентиляции, включает в себя как правило вентилятор и термореле. Устройство включается, когда в теплице температура становиться выше заданной.
2. Гидравлическая – надёжный и долговечный тип вентиляции. Служит долго. В основе конструкции системы рычаги, соединенные фрамугой. Роль термореле играет резервуар с жидкостью. Нагреваясь, жидкость расширяется, остывая, уменьшается в объеме. Сосуд внутри теплицы — термометр, емкость снаружи — компенсатор. Их соединяют гидравлические шланги.
3. Биметаллическая – используется редко. Основана на разнице коэффициентов расширения двух металлов. Нагреваясь, одна пластинка изгибается и открывает форточку. Форточка закрывается, когда пластина остывает.
