Как сделать вентиляцию подпольного пространства в частном доме

Принципиальная схема вентиляции частного дома

Когда происходит установка системы вентиляции, учитывается долговечность строительных конструкций. Схемы вентилирования могут быть различными. В оборудовании имеются вытяжные и приточные вентиляторы, кондиционеры и отопительные приборы. Каждый элемент должен выполнять свою задачу. Их ставят в отдельных помещениях, таких как ванная комната, кухня или санузел. Это самый простой метод вентиляции, напоминающий не единую систему, а отдельные целевые устройства.

Наиболее приемлемым вариантом считается установка приточно-вытяжной вентиляции с рекуператором. Ее разрабатывают специалисты на этапе создания проекта дома. Такие системы проходят в области подвесных потолков или на чердаках построек. Они позволяют существенно экономить электричество в холодное время года за счет передачи тепла от вытяжного воздуха к приточному.

В доме также можно установить автоматическую систему микроклимата. Благодаря ей, осуществляется регулирование температуры, состава и влажности воздуха. Доверять установку и монтаж подобной системы следует профессиональным мастерам. Все необходимое оборудование они выберут с учетом нужной мощности для охлаждения и подогрева, уровнем шума и других необходимых параметров.

Стоит ли закрывать продухи на зиму?

Многие люди, стремящиеся сделать свои частные домовладения максимально теплыми, с наступлением холодов допускают одну общую ошибку. Желая добиться оптимальной температуры в жилых помещениях, они закрывают продухи, используя древесину, ветошь, глину и другие материалы.

Тем самым они препятствуют нормальной циркуляции воздуха, что приводит к появлению перечисленных ранее последствий. Это объясняется тем, что температура в пространстве под полом является положительной вне зависимости от времени года, а потому испарения влаги там присутствуют всегда – в том числе и зимой.

Конечно же, полы частного дома не должны быть холодными. Именно поэтому их просто необходимо тщательно утеплять – дабы пребывание в строении было предельно комфортным для всех его жильцов.

Добиться этого реально посредством применения качественной изоляции, толщина которой должна находиться в пределах 10-20 см. Конкретный вариант обустройства зависит от климатических условий местности, в которой находится здание, а также от свойств материала, выбранного владельцем дома.

Если же выделить главный критерий, на основании которого можно делать выводы об эффективности тепловой изоляции, то таковым, как нетрудно догадаться, являются показатели термометра – располагающегося в полу или на его поверхности.

При температуре воздуха в помещении, составляющей 21°C, данный измерительный прибор должен показывать на 6–7°C меньше – то есть, около 14–15°C. Разница, являющаяся большей, указывает на недостаточную изоляцию пола – проблему, которую не получится решить путем закрытия вентиляционных отверстий.

Нормы и требования

Сделать вентиляцию просто так на глазок запрещается, потому что эта инженерная система работает по точным правилам вывода загрязненного воздуха с притоком свежего. И у каждого помещения есть свои нормативы воздухообмена. В некоторых из них нормы основаны только на обмене воздуха с учетом его объема. В других используются нормативы кратности замены фактичного объема самого помещения. То есть зависимость от размеров комнат, их площади и высоты потолков.

Предлагается таблица, в которой собраны показатели воздухообмена комнат частного дома.

Типы помещений Объем воздухообмена или его кратность
Жилые 30 м³/ч
Кухня 60 – при 2-хкомфорочной плите

75 – при 3-х

90 – при 4-х

Ванная 25
Туалет 25
Совмещенный санузел 50
Душевая 5-кратный обмен
Гардеробная 1,5-кратный
Кладовая 1,5-кратный
Кабинет 0,5-кратный

Если в доме сооружается сауна, бильярдная и другие помещения, которые используются нечасто, то расчет воздухообмена производится с учетом условий эксплуатации комнат. При этом обязательно учитывается этажность строения. Потому что для одноэтажного дома естественная вентиляция – лучший вариант, если в нем нет большого количества помещений, эксплуатируемых со специфичными условиями. К примеру, та же сауна или пристроенная к дому баня. Кстати, в этих помещениях главное правильно организовать выход и вход воздушных масс.

Использование электроприборов для принудительной или комбинированной вентиляции

Поддерживать оптимальный микроклимат с помощью электрических осушителей, обогревателей – логичное решение, но…

Напряжение сети не должно превышать 42 В для сырых помещений и 12 В для особо сырых. Нелишне напомнить, что пол в погребе токопроводящий.

Вот что написано в ПУЭ.

«1.1.8. Сырые помещения – относительная влажность воздуха превышает 75 %.

1.1.9. Особо сырые помещения – относительная влажность около 100 % (потолок, пол, стены, предметы покрыты влагой)».

Исходя из этого установка выключателей, розеток, любых приборов, работающих от 220 В, запрещается. Это просто опасно для жизни. Если не вашей, то пользователей, незнакомых с особенностями высокого напряжения при высокой влажности.

Понижающий трансформатор на 12, 24, 36 В, установленный за пределами хранилища – единственное разумное решение.

Причины появления влаги

Проблема гибели деревянных полов была известна строителям с незапамятных времен. Для того чтобы понять состояние половиц и наличие влаги под досками, использовали два метода:

  • Тучному, тяжелому человеку с грузом в руках предлагалось пройти по краям половиц в комнате, наиболее удаленных от окна и дверей. Если прогиб досок не сопровождался скрипом, полы могли посчитать больными;
  • Вторым признаком считалось наличие тяжелого «земляного духа» или болотного запаха, указывающего на повышенную влажность и наличие в воздухе продуктов гниения древесины. Даже внутреннее проветривание и вентиляция не помогала избавиться от сырости;
  • В отсутствие вентиляции участки стен, примыкающие к полу над плинтусами, выглядели землистыми, побелка или обои меняли цвет, зачастую приобретали рыжеватый оттенок.

Сегодня известно, что даже отсутствие перечисленных признаков не является гарантией нормального уровня влажности в подполе. Причины, по которым под досками пола скапливается влага, могут быть самыми разными. От неправильно устроенной вентиляции гидроизоляции подпола, отсутствия продухов, через которые воздух проникает под доски, до протекающих труб водопровода или, еще хуже, отводов канализации.

К сведению! Неправильная вентиляция пола может встречаться также в квартирах многоэтажных домов, особенно если это помещения на первом или последнем этажах здания.

Не спасает помещение с неправильной вентиляцией, даже если стены и перекрытия в здании изготовлены из обработанной древесины. Пол деревянного дома в отсутствии вентиляции разрушается так же, как и в обычных каменных или каркасных постройках. Защитная пропитка или покрытие проникает вглубь древесины всего на несколько миллиметров. Если на поверхности деревянных лаг, брусьев или досок образуются трещины, даже при наличии пропитки грибок легко поражает древесину.

Выход один – правильно сделать вентиляцию пола. Таким способом можно обезопасить свое жилище от множества проблем со здоровьем, о происхождении которых нам ничего не известно.

Принципы правильной вентиляции

  • Вентилирование чистового пола проводится за счет воздушной прослойки между декоративным покрытием (доска пола, настил плит ДВП, фанеры с уложенным паркетом, ламинатом, и т.д.) и утеплителем. Составляет примерно 1,5-5 см.
  • Проветривание подпольного пространства производится за счет установленных в цоколе продух по определенной схеме исходя из особенностей строения, характеристик почвогрунта, преобладающего направления ветров.
  • Вентиляционный проем располагается не ниже 30 см от уровня грунта.

  • Если дом располагается в низине, продух следует сделать в 1,5 раза больше, сократив расстояние между ними.
  • Фундамент промежуточных стен также оборудуется проемами для проветривания исходя из общей схемы расчета.
  • Когда естественной тяги недостаточно, для эффективного проветривания подпольного пространства, особенно это касается больших домов, вентиляционные проемы оборудуются принудительными механизмами.
  • Проветривание необходимо круглогодично, зимой в том числе.

Какими должны быть отдушины в фундаменте и как их расположить

Вентиляционные отверстия в фундаменте делают круглого или квадратного сечения. При желании можно и треугольной или любой другой формы. Лишь бы по площади они были достаточны для эффективного удаления влаги из подпола.

Размеры

Размеры вентиляционных отверстий в фундаменте регламентируются СНиПом (СНиП 31-01-2003). В пункте 9.10 сказано, что площадь продухов должна быть не менее 1/400 от общей площади подпола. Например, если у вас дом размером 8*9 м, площадь подпола 72 кв. м. Тогда общая площадь отдушин в фундаменте должна быть 72/400=0,18 кв.м. или 18 кв. см.

В том же пункте норматива прописана минимальная площадь продуха — она не должна быть меньше 0,05 кв.м. Если переводить в размеры, то получается, что прямоугольные отверстия не должны быть менее чем 25*20 см или 50*10 см, а круглые должны иметь диаметр 25 см.

Можно сделать и большие отверстия

В многоэтажных домах так и делают, но в частных такие отверстия смотрятся слишком большими. Обычно их делают раза в два меньше, увеличивая при этом количество отдушин так, чтобы общая площадь продухов была не ниже рекомендованной.

Как расположить

Делают продухи в фундаменте на 15-20 см ниже верхнего края ленты. Если цоколь низкий, перед отдушиной делают углубление — приямок. Но вентиляция подпола обязательна.

Продухи в цоколе располагают равномерно на всех сторонах фундамента друг напротив друга. Это необходимо для того, чтобы вентиляция фундамента работала нормально. Ветер, «залетая» в одно отверстие, будет вылетать в другое, унося с собой водяные пары и радон.

Расстояние между двумя соседними продухами в цоколе — порядка 2-3 м. Если есть какие-то простенки внутри, на каждое «помещение» необходимо не менее одной отдушины. В самих перегородках также необходимо сделать отдушины — чтобы дать возможность воздушным массам двигаться и образовывать сквозняк. Это именно то, что нам надо. Чтобы движение было более-менее свободным, площадь или количество отверстий во внутренних перегородках должна быть больше и лучше, если больше она в 2-3 раза. Можно сделать несколько отверстий такого же размера, как и в цоколе, а можно одно, но широкое. Второй вариант, кстати, предпочтительнее — образовавшиеся проходы можно будет использовать для обслуживания подпола.

Если не найдете решетку подходящего диаметра можно поступить так

Отдушины в фундаменте любого формата необходимо закрывать решетками — чтобы в подпол не проникла живность. Желательно чтобы решетки были металлическими, а отверстия — небольшого размера. Для мышей пластик не проблема, а не допустить их проще, чем потом с ними бороться.

Этот вариант и улучшает условия вентиляции и спасает от грызунов

Комбинированная вентиляция: пошаговая инструкция установки канального вентилятора

Чтобы система работала более эффективно, в трубу или на ее конец монтируется канальный вентилятор. Установка его несложная, проводится без проблем своими руками. Понадобится сам вентилятор, монтажные крепления, которые обычно входят в комплект, и подходящий для данного типа стены крепеж. Без прочной фиксации к стене прибор использовать не рекомендуется. При работе двигателя и движении воздуха в канале возникают вибрации, что может привести к ослаблению всех узлов системы.

Предварительно в воздуховоде нужно сделать разрыв, равный по длине габаритам вентилятора. Если установка проводится последовательно, участок трубы, примыкающий к оборудованию, закрепляется на стене не жестко, чтобы можно было проделать дальнейшие манипуляции.

Для соединения вентилятора с воздуховодом используются муфты или хомуты. Узлы должны быть максимально герметичные, чтобы не было доступа воздуха извне, кроме канала. Тогда КПД прибора максимальное.

Нужно следить за направлением подачи воздуха. Если вентилятор установлен неправильно, вместо вытяжки последует нагнетание, то есть работать система не будет.

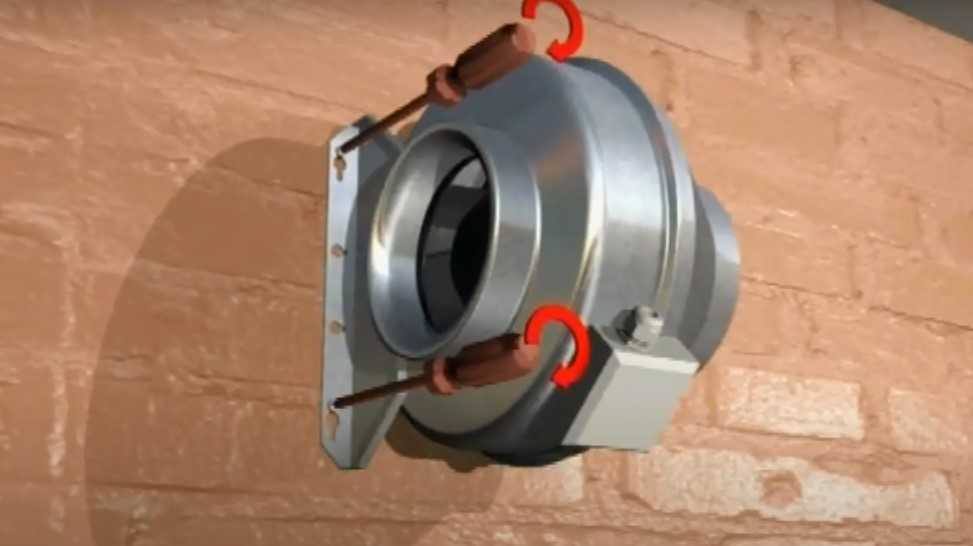

В стене просверливаются отверстия, устанавливаются анкеры. На корпусе вентилятора предусмотрена монтажная перфорация, с помощью которой прибор можно закрепить.

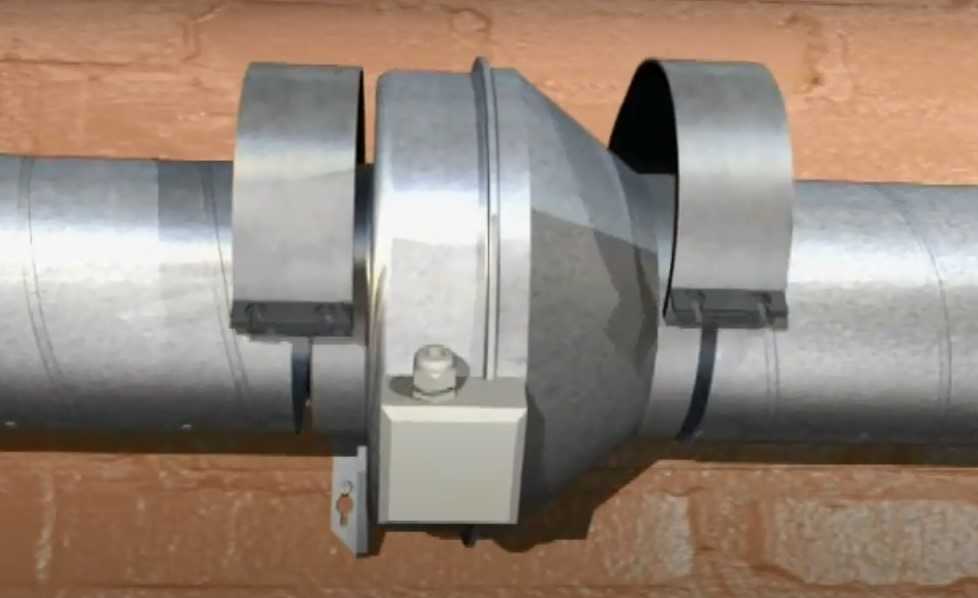

Трубы подводятся к подаче и отводу и соединяются с оборудованием хомутами.

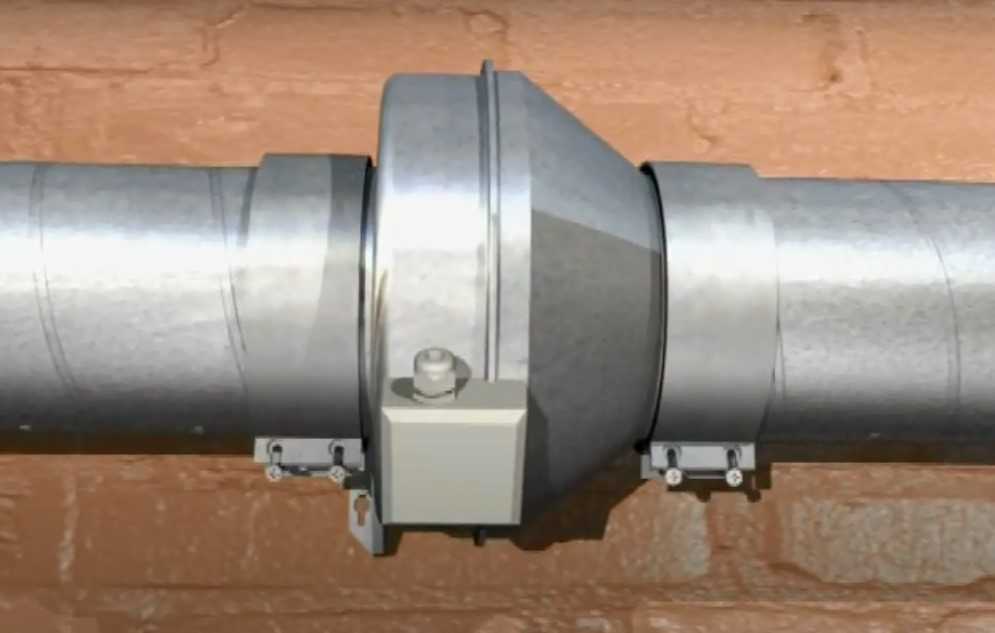

Так выглядит готовый узел в сборе

Если диаметры не совпадают, используются переходники. Подключение питания производится по инструкции к прибору. При электромонтажных работах нужно строго соблюдать технику безопасности.

Устройство вытяжки в подземном хранилище

Погреб и подвал имеют разное предназначение: первый сооружают под землёй специально для длительного хранения продуктов. Другой относится к помещениям технического назначения и является частью дома или гаража — там могут находиться коммуникации и кладовки под хозяйственный и спортивный инвентарь. У каждого из вариантов расположения овощехранилища есть особенности обустройства проветривания.

Отдельно стоящий погреб

Погреб может быть частью дома, гаража или устраиваться отдельной постройкой, полностью заглублённой в землю. При расположении внутри здания проветривание хранилища осуществляется с использованием общедомовой вентиляции. Устройство вытяжки в погребе, стоящем на расстоянии, выполняется в автономном варианте. Для монтажа схемы потребуются воздуховоды — они бывают прямоугольного сечения или круглого, изготавливаются из разных материалов:

  • дерева;
  • асбоцемента;
  • пластмассы;
  • металла.

Правильная вытяжка в погребе состоит из двух вертикальных каналов: для удаления воздуха и его притока, — расположенных в диаметрально противоположных углах камеры. Такое размещение обеспечивает лучшее протягивание газов по всему объёму погреба. Нижний торец вытяжной трубы устанавливают в 20 см от потолка, а другой выводится как можно дальше над земной поверхностью. Чем выше оголовок, тем естественная тяга будет лучше.

Высокая труба при отсутствии других строений вблизи погреба вызывает сложности её закрепления. Фиксирование осуществляется тросами, или вытяжной канал заключают в деревянный короб с бетонным обрамлением на приземном участке. Пространство между трубой и внешним каркасом заполняют утеплителем.

Нижний конец приточного воздуховода от пола располагают на расстоянии 20―50 см, а верхний поднимают на 0,5 м и более над постройкой.

Продуктовый склад под полом гаража

Помещение для стоянки автомобиля относится к пожароопасным объектам. Кроме того, в нижней части строения могут скапливаться угарные выхлопные газы, поэтому вытяжка в подвале гаража требует правильного исполнения во избежание несчастных случаев. Существуют нормативы, применение которых поможет избежать неприятностей:

Рекомендуем ознакомиться: Щит управления вентиляцией

  1. Схема проветривания принимается естественной по причине того, что использование электровентилятора для воздухообмена повышает риск создания пожароопасной ситуации. Для воспламенения паров бензина достаточно даже небольшой искры.
  2. Приточный канал должен обеспечивать поступление только наружного свежего воздуха, а не из помещения, где стоит автомобиль.
  3. Вытяжная труба прокладывается по внутренней стене гаража и выводится выше конька крыши на 0,8 м. Это позволяет утеплять только наружный участок канала. Для улучшения тяги на оголовок устанавливают дефлектор — специально созданное для этого устройство.

Вытяжная вентиляция подвала дома

Когда над погребом располагается жилое помещение, важно знать, как правильно сделать вытяжку в подвале, чтобы запахи из него не нарушали комфортный микроклимат дома. Проветривание подполья осуществляется обязательно через 2 отдельные трубы — отводящую газы и обеспечивающую приток наружного воздуха. В отношении обустройства проветривания подвала дома действуют следующие правила:

В отношении обустройства проветривания подвала дома действуют следующие правила:

  1. Трубопровод подачи свежей струи прокладывается сквозь стенку фундамента горизонтальным участком непосредственно в подвал выше уровня почвы. Посредством отвода 90º его направление меняется вертикально вниз. Торец трубы не достаёт до пола погреба 20―50 см. Диаметр воздуховода на всём протяжении не меняется, а количество изгибов должно быть минимальным.
  2. Вход в приточный канал закрывают решёткой и сеткой от птиц, грызунов и мошек. Такую защиту используют и в предыдущих вариантах погреба. Зимой прилегающее к отверстию пространство периодически очищают от снега.
  3. Вытяжной газоход частного дома прокладывают по трассе дымового канала внутри стены или по ней в помещении.
  4. Расположение погреба удобно устраивать под кухней — вытяжная труба может быть объединённой.

Устройство вентиляции деревянного пола в частном доме

С точки зрения правильного инженерного подхода, устройство вентиляции полов в доме следует начать с определения требований, которые строительные нормы и правила (СНИП) предъявляют к таким системам. Опыт эксплуатации деревянных полов и расчеты показывают, что эффективный воздухообмен достигается при соблюдении следующих условий:

  • Отверстия делают на наветренной и подветренной сторонах. Знание розы ветров в регионе поможет сделать правильный выбор.
  • Отношение площади сечения продухов к общей площади подпола равно 1 к 400.
  • Отверстия располагают на высоте не ниже границы возможного поднятия уровня воды (обычно 15-20 см и более), чтобы избежать затопления весной. И не далее 0,9 м от углов, чтобы не было застоя воздуха.
  • Перепад высот между приточными и вытяжными отверстиями минимум 15 см (приточные располагают ниже вытяжных).
  • Наличие перегородок внутри подпола требует устройства в них дополнительных продухов.
  • Обеспечение эффективной тяги. Для ее усиления к продухам присоединяют короба из оцинкованной жести небольшого диаметра, поднимая их на достаточную высоту, либо сверлят дополнительные отверстия в цоколе.
  • Круглогодичная вентиляция. Зимой можно уменьшить эффективную площадь отверстий, немного прикрывая их, но закрывать их полностью недопустимо.

Выходные отверстия продухов оборудуют решетками, которые предотвращают возможность проникновения в пространство под домом разнообразной живности – мышей, крыс и других грызунов.

В домах на ленточных фундаментах применяют самую простую систему вентиляции, закладывая необходимое количество продухов при заливке основания. В качестве закладок используют деревянные бруски подходящего размера (обычно 10х10 см), обернутые полиэтиленовой пленкой, что позволяет легко извлечь их после застывания фундамента. Также можно использовать куски пластиковой трубы, на которую в дальнейшем легко подобрать дефлектор или решетку от грызунов. Такая схема подходит и для столбчатых фундаментов с ростверком из деревянных, металлических или бетонных балок.

В случае возведения дома на столбчатом фундаменте с монолитным ростверком или на бетонной плите в качестве основания, организовать такую вентиляцию не получится. Поэтому для обеспечения циркуляции воздуха используют другой способ. Он заключается в том, что в полу, по периметру помещения, делают продухи и устанавливают на них вентиляционные решетки, создавая тем самым приток и отток воздуха в пространство под полом. Делать отверстие под установку решетки рекомендуется в месте, где одна половица примыкает к другой – на стыке, тогда сохраняется достаточная прочность половиц. Еще более эффективно использование специальных щелевых плинтусов – объем воздухообмена через них примерно в 10-15 раз выше, чем через вентиляционные решетки.

Вентиляция деревянного дома

Важную роль в вентиляционной системе выполняет фундамент. В случае создания дома на бетонной ленточной основе сделать продухи можно описанными ранее способами. В случае свай можно обойтись без продухов. Такие фундаменты уже имеют вентиляционный зазор, который нельзя полностью перекрывать. Сами отверстия нужно сделать только в цокольной обшивке. Вентиляция подполья в деревянном доме на сваях не вызывает сложностей.

Если в дачном деревянном доме есть подвал или погреб, который используется для хранения продуктов, следует провести вентиляцию с помощью труб. Достаточно двух трубопроводов, один из которых ставится в полуметре от пола и выводится над домом на крыше, а второй начинается у напольного покрытия и имеет выход в метре от поверхности почвы. Создать такую систему можно своими руками, не обращаясь за помощью к специалисту

Важно лишь подобрать трубы из нержавеющей стали или пластика. Железные не подходят, так как на них образуется коррозия

При выборе подходящих материалов подвал будет сохранять оптимальную температуру и станет хорошим хранилищем продуктов зимой.

Где и как устанавливать вентиляцию

Монтаж системы обычно проводится на балконе или лоджии. Мощность вентилятора системы может быть любой, в зависимости от пожеланий хозяина дома.

Чтобы выбрать систему с правильной мощностью, нужно провести расчет параметров помещения и площади работы устройства.

Установка вентиляционной системы – дорогое удовольствие. Во-первых, необходимо провести монтаж воздуховодов для вентиляции и анемостатов (иногда используют решетки), которые правильно распределяют кислород в доме.

Зачастую установка вентиляционной системы проводится во время ремонта дома или квартиры.

Перед установкой следует помнить, что размер воздуховода напрямую влияет на количество шума от вентиляции – чем больше его диаметр, тем меньше шумов от вентиляции в доме. Нехитрый расчет размера устройства поможет правильно его выбрать.

Видео:

Еще при выборе воздуховодов нужно обратить внимание на форму и сделать простой расчет. Меньше всего шума производят воздуховоды в виде прямоугольника, у которых соотношение сторон 3 к 1. Помимо этого, нужно выбирать воздуховод по объему воздуха, который он будет пропускать в помещение за один час – это скорость воздуховода

Измеряется она в единице на квадратный метр/час

Помимо этого, нужно выбирать воздуховод по объему воздуха, который он будет пропускать в помещение за один час – это скорость воздуховода. Измеряется она в единице на квадратный метр/час.

Принцип выбора приспособления по скорости очень прост – чем меньше воздуховод, тем больше его скорость, но вместе с этим он более шумный. Здесь желательно провести расчет площади, которую будет обслуживать система.

Если хочется установить систему вентиляции с сохранением тепла, то понадобится проектирование устройства на плане дома или квартиры, чтобы определить его расположение и другие важные аспекты.

Если в частном доме есть подвал, то в нем тоже нужно провести монтаж системы вентиляции. Еще можно снабдить его охлаждением, если в погребе хранятся продукты, но для этого нужно делать другое устройство.

Многие считают вентиляционное устройство в погребе ненужным, но это совсем не так. Чтобы помещение долго служило и его можно было использовать по назначению, установка вентиляции в погребе необходима.

Фото:

В противном случае в нем будет наблюдаться высокая влажность, из-за чего может потребоваться ремонт в погребе. Это повлияет и на сохранность продуктов, если они там есть.

Однако если правильно установить вентиляционное устройство, то никакого грибка или плесени в погребе не будет. Еще это помещение можно будет использовать в качестве прачечной или для других целей.

Чтобы правильно сделать монтаж, нужно понимать общий принцип работы вентиляции в погребе и некоторые особенности этого помещения.

Кроме того, желательно сделать проектирование и верно рассчитать все параметры, чтобы правильно разместить систему в погребе – составленная схема поможет сделать все правильно.
