Нужно ли утеплять воздуховод, и как и чем это делается?

Виды утеплителя

Теплоизолирующие материалы на сегодняшний день представлены различными видами утеплителя, каждый из которых имеет свои достоинства и недостатки:

Теплоизолирующий материал	Достоинства	Недостатки
Минеральная вата	Самый экономичный вид утеплителя благодаря низкой цене. Пожаробезопасен.	Необходимо соблюдать меры безопасности при работе с материалом. Трудно монтировать, при влажности теряет свои теплоизолирующие свойства и восстановить материал невозможно, требуется замена. Постепенно слеживается даже в сухих помещениях и теряет свойства.
Пенополистирол или пенопласт	Легко монтировать: соединение двух полусфер с помощью соединения шип-паз. Приемлемая цена и долговечность.	Материал отличается горючестью и токсичностью. Непластичен и достаточно хрупок. Не подходит для утепления сложных поверхностей.
Пенополипропилен и пенополиуретан	Простота укладки схожая с монтажом пенопласта. Обладает большой механической прочностью.	Требует монтажа каркаса из проволоки, что повышает цену на монтаж, цена материала также выше чем на другие утеплители.
Вспененный полиэтилен	Представляет собой трубы различного диаметра, иногда покрытые фольгой, труба просто надевается на воздуховод и приклеивается за счет внутреннего клейкого покрытия, либо скрепляется скотчем, не требует дополнительных действий. Высокая механическая прочность, устойчив к влажности.	Стоимость материала дороже, чем на аналогичные изделия, но это вполне компенсируется высокими теплоизоляционными свойствами.

Рекомендуем ознакомиться: Как правильно согнуть медную медную трубу своими руками?

Утепление пенополистиролом

Пенопласт или пенополистирол – это плитный материал, поэтому им утепляют вытяжку прямоугольного сечения. Технология теплоизоляции вентиляционных труб точно такая же, как и в случае с матами минваты. Единственное, что можно отметить, это необязательная укладка гидроизоляционных слоев, то есть их использовать можно не всегда. Все зависит от плотности используемого материала, которая варьируется в пределах 40-75 кг/м³.

Чем плотнее материал, тем его способность не впитывать влагу выше.

К примеру, для ППС-40 лучше укладывать гидроизоляцию, для ППС-60 ее можно уже не использовать. И еще один момент, касающийся утепления вентиляционных труб на чердаке, как в неотапливаемом помещении. Это плотная стыковка плит утеплителя с заполнением щелей и зазоров монтажной пеной.

Теплоизоляция для промышленных систем

Для утепления труб в промышленных системах вентиляции кроме утеплителей, перечисленных выше, могут быть использованы и более дорогостоящие способы:

• нанесения напыляемой разновидности пенополиурентана;
• монтаж уже готовых к установке теплоизолированных воздуховодов.

Пенополиуретан

Напыляемый утеплитель из пенополиуретана считается одним из наиболее эффективных способов для защиты труб вентиляции промышленных систем от промерзания. Слой пены наносится поверх воздуховодов при помощи специализированного оборудования.

Разновидности пенополиуретана:

1. Жесткий. Имеет ячейки закрытого типа и кроме превосходных утепляющих качеств служит одновременно и гидроизоляцией, поглощая не больше 4 % влаги.
2. Легкий. Отличается наличием ячеек открытого типа, обладает низким весом, отлично поглощает звук, относительно недорог. Но для наружных работ его использовать нельзя, а при внутренних потребуется гидроизоляция, так как утеплитель впитывает до 15 процентов влаги.

Характеристики:

• показатели теплопроводности варьируются от 0,019 до 0,04 Вт/м°C;
• рабочий температурный диапазоне составляет -160°С — +150°С;
• слабогорючий материал;
• показатели прочности на сжатие — свыше 150 кПа;
• нормативный срок службы — более 20 лет.

Преимущества:

• слой утеплителя максимально плотно прилегает к поверхности труб;
• швы полностью отсутствуют;
• можно наносить материал на трубы сложной конфигурации;
• монтаж не занимает много времени.

Недостатки:

• высокая ценовая категория;
• монтаж довольно сложен и требует определенного опыта;
• в составе материала имеются токсичные вещества, предусматривающие наличие у работника специальной защитной одежды,маски и очков. При этом застывшая пена не представляет никакой опасности.

Утепленные воздуховоды

Один из удобных вариантов решения проблемы возникновения конденсата в системе вентиляции — применение при монтаже уже теплоизолированных воздуховодов.

Разновидности:

1. Гибкие. На спиральный проволочный каркас закрепляется металлизированная пленка, утепляющий слой и пленочный фольгированный чехол.
2. Жесткие. Состоят из PIR-плит (PirroVentiDuct) или стекловолоконных плит Climaver и т. д . Прочность труб, изготовленных из подобных материалов аналогично показателям традиционных стальных воздуховодов. Для соединения с обычными трубами вентиляции из стали можно использовать фланцы.

Преимущества утепленных воздуховодов:

• уменьшение расходов на приобретение материалов;
• снижение общего веса всей системы вентиляции;
• скорость монтажа.

Критических недостатков у воздуховодов с теплоизоляцией нет.

Чердачное пространство: необходимость вентиляции

Устройство вентиляционной системы является важнейшей частью проектирования. Вентиляция участвует в процессах теплообмена всего жилого строения. В жаркое время года крыша способна раскаляться свыше ста градусов, и нагретый горячий воздух попадает в дом, усугубляя в нем жару. В холодное время возможно появление других проблем. Остывший воздух образует капли конденсата на утепленных перекрытиях: эта влага негативно влияет на деревянные элементы.

Даже элементарное проветривание способно предотвратить преждевременную порчу стропил.

Чердачная вентиляция обеспечивает смешивание и выравнивание температур конструкции кровли и внешней среды. Она мешает образованию наледи во время таяния снежного покрова, сходу «лавин» и появлению больших сосулек

Обустройство качественной системы воздухообмена на самом деле чрезвычайно важно

Утепление печной трубы на чердаке

Внутри печной трубы, проходящей через нежилой холодный чердак или крышу, тоже возможно образование конденсата. Чтобы этого избежать, можно изолировать трубу пенополиуретаном (ППУ). Вторым вариантом является использование гильз — «сэндвич-труб» — составные утепленные части дымохода.

Помимо жидкой изоляции в виде пены возможно использование двойных труб из «сэндвич-труб», гильз и теплоизоляционного материла. Данный вид утеплителя выполняет функцию теплосбережения и предотвращает образование конденсата из-за экрана из фольги.

Принцип теплоизоляции печной трубы

При высокой вероятности промерзания трубы применяют теплоизоляционный электрический кабель. Его оборачивают вокруг трубы или фиксируют рядом с ней. В некоторые трубы встроен кабель для подогрева.

Для утепления кирпичной трубы используются каолиновые плиты. Для их монтажа готовят специальный раствор и приклеивают их к трубе. Сверху плиты покрываются штукатуркой. Каолиновые плиты — один из самых надежных способов теплоизоляции кирпичных труб.

Утепление труб на крыше или чердаке — несложная задача, с которой можно справиться в одиночку, если знать некоторые особенности техники.

Другие методы устранения конденсата

Вариант #1

Возможно, вариант с утеплением кому-то не подойдет, значит можно поступить другим образом. Вентиляционная труба, которая проходит через чердак, разъединяется. В месте разъединения вставляется тройник с конусной заглушкой. Именно в место конуса и будет стекать конденсат. Отсоединенную часть вентиляционной трубы, которая выходит на улицу, следует установить в тройник. Такой метод называется отвод конденсата из воздуховодов вытяжной вентиляции. Он не дорогой и не требует больших усилий, главное правильно установить тройник в воздуховод. Далее необходимо утеплить эту конструкцию, а вместо стока конденсата можно монтировать трубку, по которой конденсат будет вытекать.

Пример

В частном доме имеются 2 санузла, в каждом из них оборудованы в вентканалы вытяжные вентиляторы. Для вентиляции были выбраны металлические трубы с сечением 125 мм. Вентиляционные трубы в горизонтальном положении проходят по неотапливаемому чердаку (длина одной трубы 7,5 метров, длина другой трубы 9 м.), затем выходят на улицу. Трубы утеплены минеральной ватой. В зимний период есть конденсат что делать? Причем его количество очень большое, вода вытекает даже через вентиляторы.

Вариантов решения проблемы несколько, утепление трубы необходимо производить полностью, вплоть до последнего участка, выходящего на улицу. Можно монтировать выход вентиляционной трубы прямо на крышу без горизонтальных участков, оборудовав его не канальным вентилятором, а турбодефлектором. Последний самый оптимальный вариант, в месте где вентиляция в частном доме капает конденсат установить отвод, через который вода будет спокойно скапывать, например, в канализационный сток.

Вариант #2

На старой вентиляции делается заглушка и монтируется новая система вентиляции принудительного типа. В помещении, где больше всего испарений устанавливается вытяжной вентилятор. Часто механическое устройство монтируют в оконную форточку. Приток свежего воздуха может обеспечить приточный клапан, который устанавливается возле батареи или за газовым котлом. Установка приточных клапанов возле отопительного оборудования будет нагревать зимний воздух и потеря тепла в доме будет минимальной. Такой дорогой вариант, позволяет навсегда отвести конденсат из вентиляции.

Правильный подход к утеплению вентиляционных труб решает такие задачи – увеличение эксплуатации вентиляционных каналов. Шумоизоляция при прохождении воздушных масс. Снижение теплопотерь в зимний период. Конденсат не капает с вентиляции в частном доме. Препятствует распространению пожара при возгорании.

На сегодняшний день утеплители в магазинах представлены в виде цилиндров, шнуров, полуцилиндров. Диаметр также выбирать необходимо индивидуально. Толщина утеплителей тоже разная. Подходить к вопросу утепления вентканалов целесообразно еще на этапе строительства дома.

При правильном обустройстве в системе вентиляции не должно возникать конденсата: теплый воздух по законам аэродинамики движется из помещения наружу, захватывая с собой капельки влаги. Но нередко при эксплуатации вентиляционной системы на внутренней поверхности воздуховодов скапливается некоторое количество влаги.

Конденсат в системе вентиляции – результат повышенной влажности воздуха в сочетании с нарушением в работе системы, а также неправильной эксплуатацией жилых помещений.

Это далеко не безобидное явление. Помимо нарушения санитарно-гигиенических норм и риска респираторных и аллергических заболеваний, конденсат оказывает разрушающее воздействие на внутренние поверхности инженерных конструкций, поэтому от влаги в вентканале лучше избавиться.

Пенопласт

Разновидность вспененной массы, включающая полимеры или пластик. Но основной объём в этом случае занят газом. Допускает вариант, когда одну из сторон покрывает фольга. Жёсткий материал с формой выпуска в виде плит или трубной изоляции. Недостатки – только в том, что с лишком легко горит и привлекает грызунов. Достоинств у такой основы гораздо больше:

• Низкие цены.
• Защита от гниения.
• Простая резка и монтаж.
• Небольшой вес.

Монтаж утеплителя можно осуществлять, пользуясь принципом кирпичной кладки. Для соединения элементов друг с другом используют специальный клей, обычные его разновидности не подходят.

Утепление вентиляционных труб и воздуховодов: материалы и технология

Для поддержания в помещениях оптимального влажностного и температурного режимов необходимо утепление вентиляционных труб. Теплоизоляция систем вентиляции предотвращает образование конденсата, влекущее за собой постепенное разрушение труб, потерю ими первоначальных эксплуатационных и технических параметров.

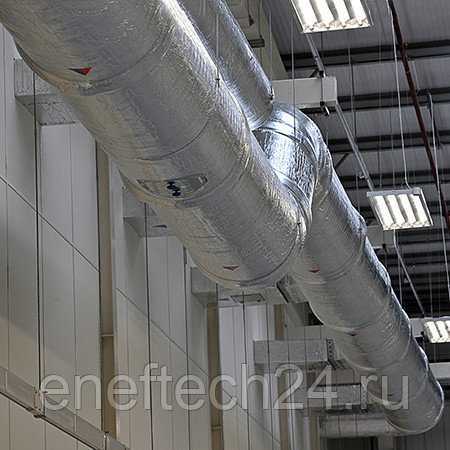

Утепленный воздуховод прослужит дольше

Наружная и внутренняя теплоизоляция труб вентиляции

Утепление вытяжных труб выполняет следующие функции:

• Обеспечивает огнестойкость, предотвращает в случае возгорания распространение огня.
• Предупреждает возникновение конденсата на наружной и внутренней поверхности трубы.
• Снижает теплопередачу между внешней средой и воздухом в системе.
• Уменьшает вибрацию и шум, возникающие во время движения воздуха.

Утепление вентиляционной трубы может быть выполнено изнутри или снаружи. При внутренней теплоизоляции требуется для сохранения необходимой пропускной способности воздуховода увеличивать его сечение.

Наружная теплоизоляция воздуховода

Еще одно обстоятельство при выборе, нужно ли утеплять вентиляционную трубу внутренним способом – это возможность появления при таком решении очагов бактерий, возникновения отложений грязи и пыли, из-за которых материал может начать утрачивать свои свойства. При наружном утеплении эти недостатки отсутствуют. Теплоизоляция снаружи трубы в случае возгорания значительно уменьшает риск распространения огня.

Материалы для утепления систем вентиляции

Теплоизоляция вентиляционных труб производится с использованием различных материалов:

• Минеральные волокна. Теплоизоляционные материалы из стекловаты или минеральной ваты производят в виде полужестких или жестких трубных панелей и секций, в виде материала, которому посредством прессования во время укладки можно придать требуемую форму и плотность.
• Войлок. При внутренней укладке рулонный войлок защищают стекловолокном с поверхностной пропиткой. При наружной – алюминиевым армированным крафт-листом. Трубные секции применяют для наружной облицовки с алюминиевой армированной защитой.
• Пеноэластомеры являются гибкими пеноматериалами, имеющими закрытые поры. Относятся к самогасимым материалам. Этот утеплитель не подвержен действию микроорганизмов и плесени, стойкий к паропроницанию и влагопоглощению.
• Производные полимеризации углеводов (полиэтилен, полиуретан, поливинилхлорид). Как правило, выпускаются в виде трубных секций, блоков, пластин.

Пенополистироловый утеплитель

Вентиляционные трубы утепленные пенополистиролом коррозии подвержены в меньшей степени, что в значительной мере увеличивает их срок службы.

Для установки пенополистирольной скорлупы иметь специальные навыки не требуется. Для ее монтажа:

1. Определить размер скорлупы, который необходим.
2. Пилой или ножом нарезать скорлупу.
3. Установить на трубу части скорлупы со смещением на несколько сантиметров между собой, боковые стыки тщательно замкнуть.

Полипропилен и пенополиуретан

Эти материалы обладают значительно более низкой теплопроводностью и высокой огнеупорностью. Трубы вентиляции утепляются пенополиуретаном и полипропиленом следующим образом:

1. Определить требуемый размер.
2. Нарезать из материала полуцилиндры.
3. Обеспечить припуск покровного слоя.
4. Выполнить на вентиляционные трубы монтаж полуцилиндров.
5. Надежно закрепить стыки с помощью бандажей.

ППУ (пенополиуретановая) скорлупа для труб

Утепление вспененным полиэтиленом

Этим материалом утепленная труба для вентиляции – самая популярная на сегодняшний день. Вспененный полиэтилен представляет собой готовую оболочку, полностью облегающую и изолирующую трубы.

Для выполнения теплоизоляции труб:

1. Выполнить замеры материала.
2. Изоляционную оболочку разделить по специальному шву.
3. На трубе закрепить оболочку.
4. При помощи монтажного скотча или клея зафиксировать стыки и швы изоляционных оболочек.

Для воздуховодов квадратного сечения выпускают вспененный полиэтилен в рулонах (например, Энергофлекс Star Duct)

Независимо от того, чем утеплить вытяжную трубу, расположения теплоизоляционного материала, главное – предотвратить мостики холода, которые снижают эффективность утепления, и обеспечить высокую паростойкость

Для этого особое внимание необходимо уделить местам стыковки каналов с конструкциями здания, где наибольшая вероятность появления мостиков холода

Утеплители для промышленных систем

Для теплоизоляции труб промышленных систем вентиляции помимо перечисленных утеплителей подходят более дорогие способы:

1. Заливка напыляемым пенополиуретаном.
2. Установка готовых воздуховодов с теплоизоляцией.

Пенополиуретан

Один из лучших способов защиты вентиляционных труб промышленных систем — напыляемая теплоизоляция из пенополиуретана. С помощью специального оборудования поверхности воздуховодов заливают слоем пены.

Виды пенополиуретана:

1. Закрытоячеистый (жесткий) — помимо отличных теплоизолирующих свойств обеспечивает гидроизоляцию (поглощает не более 4% влаги).
2. Открытоячеистый (эластичный, легкий) — в несколько раз меньше весит, лучше поглощает звук, стоит дешевле, но требует дополнительной гидроизоляции (впитывает до 15% влаги), непригоден для наружных работ.

Характеристики:

• коэффициент теплопроводности — от 0,019 до 0,04 Вт/м°C;
• диапазон рабочих температур — от -160°С до +150°С;
• группа горючести — Г1;
• прочность на сжатие — от 150 кПа;
• срок службы — от 20 лет.

Достоинства:

• плотное прилегание слоя утеплителя к трубам;
• полное отсутствие швов;
• возможность нанесения на трубы любых сложных форм;
• быстрый монтаж.

Недостатки:

• высокая стоимость;
• сложный монтаж — требуется опыт работы с этим материалом;
• в состав входят токсичные вещества — необходимо использование спецодежды, респиратора, очков (после застывание пены опасности отравления нет).

Теплоизолированные воздуховоды

Еще один вариант решения проблемы появления конденсата в вентиляционной системе — использование при монтаже уже утепленных воздуховодов.

Их виды:

1. Гибкие — состоят из проволочного спирального каркаса, металлизированной пленки, слоя утеплителя и чехла из той же пленки.

1. Жесткие — из PIR-плит (PirroVentiDuct), из стекловолоконных плит Climaver и т. п . По прочности трубы из этого материала сравнимы с привычными стальными. Воздуховоды из плит утеплителя могут соединяться со стандартными стальными венттрубами с помощью фланцев.

• снижение расходов на материалы;
• уменьшение веса всей системы;
• быстрый монтаж.

Существенных недостатков у теплоизолированных воздуховодов не обнаружено.

Самостоятельное утепление вентиляционных труб – прихоть или насущная необходимость

В необходимости монтажа вентиляционных систем сейчас мало кто сомневается. Но многие молодые хозяева недоумевают, зачем нужно утепление вентиляционных труб на чердаке или в других, не отапливаемых помещениях, ведь это не водопровод и не отопление, замерзать там как бы нечему.

Тем не менее, если вы оставите без должного внимания этот вопрос, у вас со временем могут «всплыть» серьезные проблемы. В этом материале я попытаюсь объяснить смысл такого утепления и расскажу, как и чем можно утеплить вентиляционные каналы своими руками, без привлечения специалистов.

Утепление вентиляционных коробов.

Как работает принудительная система вентиляции

Обмен воздушных масс посредством приточной системы осуществляется следующим образом: в помещение воздух попадает через блок вентиляции, который соединен с воздухозаборником, выходящим на улицу. Теплообменник, в свою очередь, является тем местом, где встречаются теплые воздушные потоки помещения и холодные из улицы. Интересно, что, несмотря на пересечение, они не смешиваются. В этот момент происходит простой, но очень ценный процесс – теплый воздух, выходящий из дома, отдает свое тепло холодным уличным потокам, нагревая их до уровня комнатной температуры.

Благодаря такой схеме работы принудительной вентиляции тепло не уходит из дома. Но на этом работа с воздухом не заканчивается: вентиляционный блок оборудован рядом устройств, основная задача которых заключается в подготовке воздушного воздуха. Например, фильтры блока быстро и эффективно очищают попадающий в помещение воздух от вредных микрочастиц, пыли и даже пыльцы растений, которая может играть роль аллергена (но это уже в летний период).

У принудительной системы вентиляции есть несколько режимов, которые позволяют фактически «настраивать» входящий воздушный поток.

Для того чтобы постоянно происходил забор воздуха устанавливается грунтовый теплообменник, который имеет форму трубы. Прокладывают теплообменник в земле на глубине 2 метра, поскольку он обязательно должен находиться ниже уровня промерзания почвы. Одна часть закопанной трубы выходит наружу выше уровня земли, вторая же подсоединяется к блоку системы. Эта простая, но практичная технология позволяет воздуху летом охлаждаться, а зимой нагреваться от земли, сохранившей тепло.

Поскольку сейчас одним из самых популярных материалов для загородных построек является сруб, стоит отметить, что принудительная вентиляция в деревянном доме зимой, учитывая все ее преимущества просто незаменима.

Устанавливая такую систему нужно быть готовым к тому, что придется ощутимо потратиться, поскольку только блок управления с различными устройствами управления стоит недешево. К тому же работа принудительной вентиляции потребует постоянных расходов электроэнергии. Но, экономия средств, затрачиваемых на отопление дома (25%), позволит с лихвой компенсировать все вложения.

Дом зимой

На основе вышеизложенной информации нетрудно сделать вывод, что принудительная вентиляция в частном доме зимой, является лучшим из возможных вариантов.

Скорлупа для теплоизоляции

Скорлупа может быть монолитной (в этом случае ее нанизывают на трубу) или сборной. Последний вариант используется для готовых действующих систем. Скорлупа может выручить в тех местах, где труба проводится через стену. При намотке рулонного утеплителя в таких случаях может возникнуть сложность. Довольно хороших результатов удается достичь на наружных открытых участках. Однако те точки, где воздуховод поворачивает, закрыть цилиндром не получится. В таких условиях рекомендуется использовать изолирующие маты.

Скорлупа может быть выполнена из:

• Пенопласта.
• Минеральной ваты.
• Экструдированного пенополистирола.
• Полиэтилена.
• Каучука.

В приточных и вытяжных в воздуховодах при работе возникает сильный шум. При увеличении сечения трубы пропускная способность становится выше, но возрастает и сопротивление. Внутренняя отделка позволяет сделать поверхность максимально гладкой, что меньше тормозит воздушный поток.

Монтаж теплоизоляции на вентиляционные трубы

Пенополистироловый утеплитель

Вентиляционные трубы с изоляцией из пенополистирола менее подвержены коррозии, что значительно увеличивает срок их службы.

Для установки оболочки из пенополистирола не требуется специальных навыков. Для его установки:

1. Определите требуемый размер скорлупы.
2. Ракушки разрезать пилой или ножом.
3. Уложите части скорлупы на трубу со смещением в несколько сантиметров друг от друга, тщательно закройте боковые стыки.

От вентиляционных труб, которые изолированы оболочками из пенополистирола, в аварийной ситуации их довольно легко демонтировать и так же легко установить заново.

Полипропилен и пенополиуретан

Эти материалы обладают значительно меньшей теплопроводностью и высокой огнеупорностью. Вентиляционные трубы изолированы пенополиуретаном и полипропиленом следующим образом:

1. Определите необходимый размер.
2. Вырежьте из материала полуцилиндры.
3. Сделайте припуск на слой покрытия.
4. Установите полуцилиндры на вентиляционные трубы.
5. Надежно зафиксируйте суставы повязками.

Оболочка ППУ (пенополиуретан) для труб

Утепление вспененным полиэтиленом

Изолированная труба для вентиляции этим материалом сегодня является самой популярной. Пенополиэтилен – это готовая оболочка, полностью закрывающая и изолирующая трубы.

Чтобы изолировать трубы:

1. Измерьте материал.
2. Разделите изоляционную оболочку по подходящему шву.
3. Присоедините ракушку к трубке.
4. Стыки и швы изоляционных оболочек зафиксируйте монтажным скотчем или клеем.

Для квадратных воздуховодов пенополиэтилен выпускают в рулонах (например, Energoflex Star Duct)

Независимо от того, как утеплить дымоход, расположение изоляционного материала, важно не допускать появления мостиков холода, которые снижают эффективность утеплителя и обеспечивают высокую стойкость к испарению

Для этого особое внимание следует обратить на места стыковки каналов со строительными конструкциями, где наибольшая вероятность появления мостов холода

Выводы

Итак, выбирая утеплители для труб вентиляции, необходимо учитывать форму и размеры последних. Не забываем и о простоте проводимых работ, если они проводятся своими руками.

Лучше отдать предпочтение пенофолу, чем возиться с пенополистирольными плитами, подрезая и подгоняя их под размеры воздуховодов.

Конечно, цена теплоизоляции для вентиляции также будет играть немаловажную роль. Поэтому рекомендуется выбирать оптимальный вариант соотношения цены и теплопроводности. Вернемся к тепловой изоляции воздуховодов пенофолом. К примеру, теплопроводность минвата-пенофол: 0,045-0,049 Вт/м К, то есть практически одинаковая. Цена минвата-пенофол за 1 м²: 1200-100 руб. Вот вам и разница.
